Роль трансформатора в работе галогеновых ламп
Галогеновые лампы — это особый тип ламп, который использует галогенные добавки (обычно йод или бром), чтобы увеличить эффективность работы и продлить срок службы лампы. Одним из важных компонентов галогеновых ламп является трансформатор, который играет решающую роль в их работе.
Трансформатор для галогеновых ламп выполняет несколько важных функций:
Предоставление нужного напряжения: галогеновые лампы работают при очень высоких напряжениях, которые обычно недоступны в обычных электрических сетях. Трансформатор позволяет преобразовать обычное напряжение в необходимое для работы лампы.
Регулирование тока: трансформаторы также служат для регулирования тока, поступающего к галогеновой лампе
Это важно для обеспечения стабильного и безопасного функционирования лампы, а также для предотвращения перегрузки электрической сети.
Увеличение срока службы лампы: галогеновые лампы имеют очень высокие рабочие температуры, что может привести к испарению вещества из лампы и ухудшению ее световых характеристик. Трансформатор позволяет уменьшить рабочую температуру лампы, что помогает увеличить ее срок службы.
Принцип работы трансформатора для галогеновых ламп основан на электромагнитных принципах. Трансформатор состоит из двух обмоток, обычно называемых первичной и вторичной. Подключение трансформатора к источнику электропитания создает переменное магнитное поле, которое индуктивно взаимодействует с обмотками, преобразуя напряжение и ток.
Требование к трансформаторам для галогеновых ламп — это высокая эффективность и надежность работы, так как неправильная работа трансформатора может вызвать поломку или даже деформацию лампы. Поэтому выбор и установка правильного трансформатора является важным шагом при установке галогеновых ламп, что обеспечивает их безопасную и эффективную работу.
Конструкция и принцип действия галогенной люстры
Галогенная люстра – это конструкция, состоящая из галогенных ламп. Это разновидность, отличительная черта которой – добавка в баллон галогена. Срок такой лампочки превышает обычные, если пользоваться нужным образом. Причина тому — повышенная температура спирали из вольфрама.
Люстра состоит из декорированной части, разных отражателей (пластмассовых и стеклянных) и галогенных ламп. Зачастую дополнением служит трансформатор, который преобразовывает электричество (220 В) в нужное напряжение. Существует два вида приборов. Рассмотрим их ниже.
Тороидальный трансформатор
Это прибор, у которого сердечник идет кольцом и в конце замыкается. Кроме такой формы, существует еще две:
- стержневой (сердечник проходит внутри обмотки, ярма вбирают небольшую часть линий магнитного поля; нужны, чтобы соединить стержни);
- броневой (избыток ферромагнитного вещества, входная и выходная обмотки наматываются вокруг оси; лежат рядом).
Тороидальные трансформаторы активно используются в стабилизаторах в технике, в бесперебойном питании, осветительной технике, в медицинском оборудовании. Конструкция такого прибора позволяет использовать токи повышенной мощности и плотности (происходит из-за охлаждения намотки около сердечника).
Импульсный трансформатор
Импульсные (электрические) трансформаторы используются для передачи коротких сигналов с небольшими искажениями. Такие устройства дают возможность изменить напряжение тока, разделить потенциалы генератора и источника, принимать сигналы от одного приемника. При использовании импульсных приборов уменьшается цена и масса устройства.
Какие бывают трансформаторы?
Трансформаторами называют устройства электромагнитного или электронного типа. Они несколько отличаются принципом работы и некоторыми другими характеристиками.
Электромагнитные варианты изменяют параметры стандартного сетевого напряжения на характеристики, пригодные для работы низковольтных галогенок, электронные устройства кроме указанной работы выполняют еще преобразование тока.
Тороидальный электромагнитный прибор
Простейший тороидальный трансформатор собран из двух обмоток и сердечника. Последний называют еще магнитопроводом. Его изготавливают из ферромагнитного материала, обычно это сталь. Обмотки размещаются на стержне.
Первичная подключена к источнику энергии, вторичная, соответственно, к потребителю. Электрическая связь между вторичной и первичной обмотками отсутствует.
Несмотря на невысокую стоимость и надежность в эксплуатации тороидальный электромагнитный трансформатор сегодня редко используется при подключении галогенных ламп
Таким образом мощность между ними передается только электромагнитным путем. Для увеличения индуктивной связи между обмотками используется магнитопровод. При подаче переменного тока клемму, соединенную с первой обмоткой, он образует внутри сердечника магнитный поток переменного типа.
Последний сцепляется с обеими обмотками и индуцирует в них электродвижущую силу или ЭДС. Под ее воздействием во вторичной обмотке создается переменный ток с напряжением, отличным от того, что было в первичной.
В зависимости от числа витков устанавливается тип трансформатора, который может быть повышающим либо понижающим, и коэффициент трансформации. Для галогенных ламп всегда используются только понижающие аппараты.
Достоинствами обмоточных устройств считаются:
- Высокая надежность в работе.
- Простота в подключении.
- Невысокая стоимость.
Тем не менее, тороидальные трансформаторы можно встретить в современных схемах с галогенными лампами достаточно редко. Это объясняется тем, что в силу конструктивных особенностей такие устройства имеют довольно внушительные габариты и массу. Поэтому их сложно замаскировать при обустройстве мебельной или потолочной подсветки, например.
Пожалуй, главный недостаток тороидальных электромагнитных трансформаторов — массивность и значительные габариты. Их крайне сложно замаскировать, если необходима скрытая установка
Также к минусам устройств этого типа можно отнести нагрев в процессе функционирования и чувствительность к возможным перепадам напряжения в сети, что отрицательно сказывается на сроке эксплуатации галогенок.
Помимо этого обмоточные трансформаторы могут гудеть при работе, это не всегда приемлемо. Поэтому устройства используются большей частью в нежилых помещениях либо в производственных зданиях.
Импульсное или электронное устройство
Трансформатор состоит из магнитопровода или середчника и двух обмоток. В зависимости от формы сердечника и способа размещения на нем обмоток различают четыре разновидности таких устройств: стержневой, тороидальный, броневой и бронестрежневой.
Разным может быть и число витков вторичной и первичной намотки. Варьируя их соотношения, получают понижающие и повышающие устройства.
В конструкции импульсного трансформатора присутствуют не только обмотки с сердечником, но и электронная начинка. Благодаря этому в него можно встроить системы защиты от перегрева, плавного включения и другие
Принцип работы трансформатора импульсного типа несколько отличается. На первичную обмотку подаются короткие однополярные импульсы, благодаря этому сердечник постоянно находится в состоянии намагничивания.
Импульсы на первичной обмотке характеризуются как кратковременные сигналы прямоугольной формы. Они генерируют индуктивность с такими же характерными перепадами.
Они в свою очередь создают импульсы на вторичной катушке.
Эта особенность дает электронным трансформаторам целый ряд преимуществ:
- Небольшой вес и компактность.
- Высокий уровень КПД.
- Возможность встроить дополнительную защиту.
- Расширенный рабочий диапазон напряжения.
- Отсутствие нагрева и шума при работе.
- Возможность корректировки выходящего напряжения.
Из недостатков стоит отметить регламентируемую минимальную нагрузку и достаточно высокую цену. Последнее связано с определенными сложностями в процессе изготовления таких устройств.
Зачем галогенке трансформатор?
Галогенные лампы успешно конкурируют со светодиодами. Несмотря на лучшие эксплуатационные характеристики последних часто выигрывают именно галогенки, что объясняется их меньшей стоимостью и, соответственно, доступностью, а так же некоторыми особенностями светового пучка светодиодов, от которого могут уставать глаза.
Главный «козырь» светодиодов – работа без нагрева, что дает возможность их широкого использования. Такое же преимущество есть и у галогенок, но только у низковольтных ламп. Их можно устанавливать на участках, чувствительных к высокой температуре. Например, во встроенных в потолок светильниках.
Но при этом нужно понимать, что галогенные лампы пониженного напряжения смогут работать только с трансформаторами. Последние необходимы для преобразования сетевого напряжения до приемлемого для лампы показателя. Обычно это 12 В.
Помимо этого трансформатор защищает источник света от скачков напряжения, перегрева и короткого замыкания, а так же может обеспечивать возможность плавного включения освещения. Надо признать, что в среднем лампы с трансформаторами служат намного дольше. Хотя многое зависит от их качества.
Галогенные лампы низковольтного типа не способны работать от сетевого напряжения в 220 В, поэтому их необходимо подключать только через понижающий трансформатор
Как выбрать трансформатор для галогенных ламп?
Выбор трансформатора следует начинать с определения его типа. Для создания системы освещения рекомендуется использовать более современные электронные устройства, так как они имеют компактные размеры, большую надежность и идеально подходят для использования в домашних условиях.
Следующий шаг — выбор мощности трансформатора. В данном случае главное — правильно рассчитать будущую нагрузку, которую будут создавать подключенные к нему электроприборы. Слишком большая мощность будет нецелесообразной, а низкая мощность может привести к постоянным перегревам и повышению шанса на возникновение короткого замыкания.

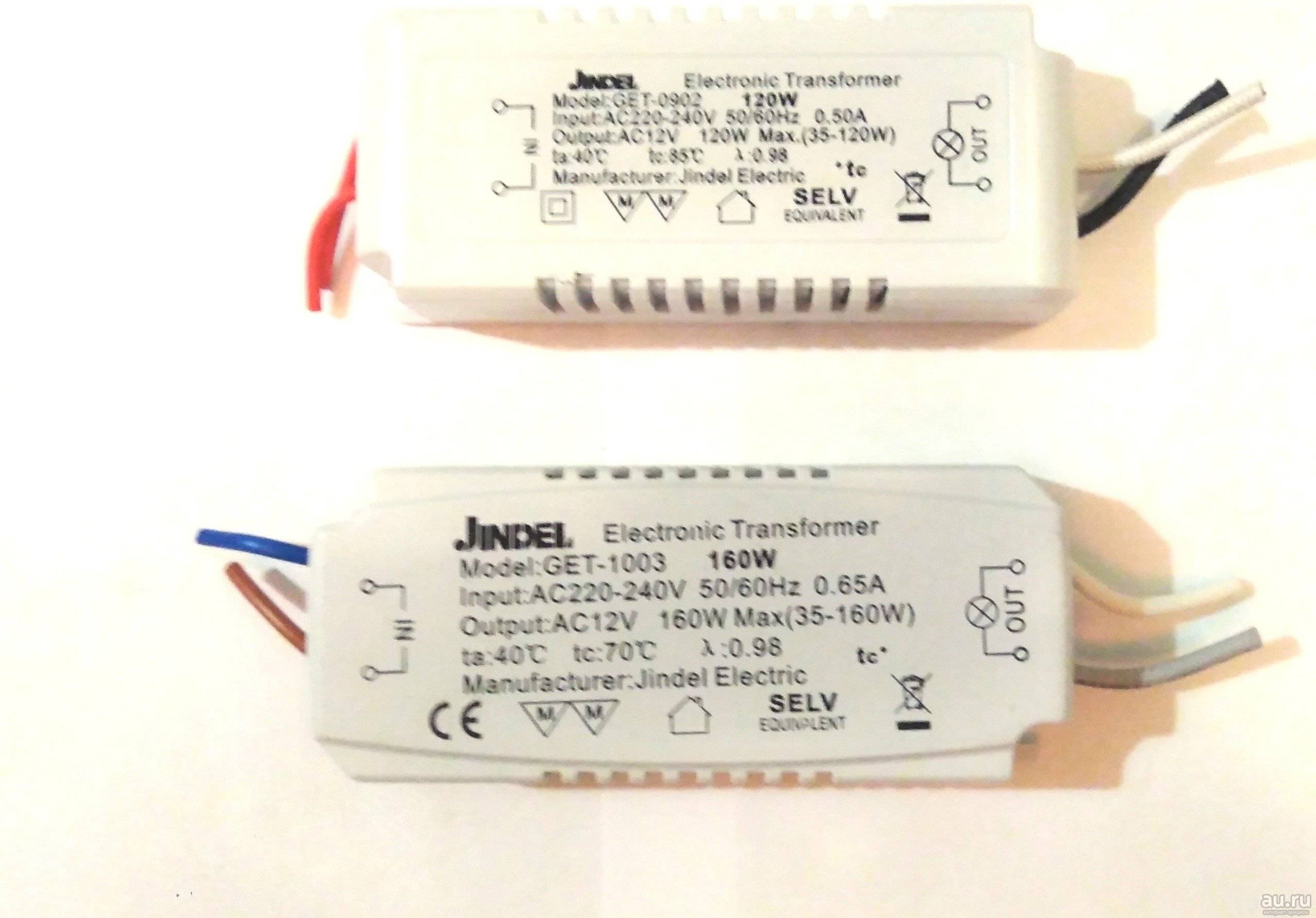

Трансформатор для галогенных ламп
Для определения оптимальной мощности трансформатора следует просуммировать мощности ламп, которые будут к нему подключены. К примеру, вы планируете создать систему освещения в ванной, которая должна состоять из четырех галогенных ламп (мощностью 35 Вт каждая). Суммарная мощность в данном случае будет составлять 140 Вт. Не рекомендуется брать трансформатор с мощностью «впритык» к требуемой, лучше оставить некоторый запас на тот случай, если потребуется подключение дополнительного освещения или нужно будет установить дополнительную лампу. В данном случае принимаем коэффициент запаса 0.15, что означает добавление минимум 15% к мощности трансформатора. В результате получаем показатель 161 Вт. Так как стандартные мощности выпускаемых устройств составляют 50, 60, 70, 105, 150, 200, 250, 300 и 400 Вт, оптимальное значение для нас — 200 Вт.
Для проверки общей надежности системы часто используют трансформатор нагрузочный НТ-12, позволяющий определить максимальную нагрузку на систему, при которой срабатывает автоматическая защита от короткого замыкания. Но для приборов небольшой мощности (с правильно подобранными параметрами трансформатора) угроза короткого замыкания очень незначительна.
Разделы данной категории
- Готовые комплекты (17)
- Светодиодная лента 12 Вт (158)
- Светодиодная лента 24 Вт (20)
- Светодиодная лента 220 Вт (35)
- Дюралайт (24)
- Усилитель (3)
- Драйверы для светодиодной ленты (35)
- Контролеры (16)
- Коннекторы (51)
- Выключатели и димеры для СД Ленты (1)
- Профиль (44)
- Светодиодный неон 220 Вт (13)
- Свтодиодные модули (4)
- Отличные предложения по товарам. Мы даем выгодные скидки и проводим акции!
- Актуальные складские остатки;
- Консультации и помощь по телефону;
- Мы официальная компания с реальным фактическим и юридическим адресом (о компании). По необходимости предоставляем пакет документов для тендеров и договоров;
- Самостоятельно решам вопросы по браку с поставщиками, а также пытаемся решить все вопросы возникшие у покупателей;
- Положительные отзывы от крупных заказчиков такие как: АО «Газпромнефть — Северо-Запад», АО «Транснефть-Сибирь», ПАО «Газпром автоматизация», АО «Газпром Электрогаз», ОАО «ТОМСКГАЗПРОМ», АО «Газпромнефть — Северо-Запад» и многие многие другие;
Для постоянных клиентов действуют дополнительные условия, но согласовываются индивидуально.
Как подключаются галогенные лампы: этапы действий
Установка точечных галогенных светильников требует внимательности и время.
Но работу можно провести самостоятельно:
Прежде чем проделать отверстие в подвесном потолке, надо произвести разводку электропроводов для напряжения в 12 либо 24 В. Также желательно установить трансформаторы для галогенных светильников.
- Светильники соединяются параллельно между собой, затем к трансформатору.
- Электропровод в распределительной коробке надо подключить так, чтобы фаза поступала на выключатель.
- Ноль, который идет от щитка подсоединяется к нулю трансформатора.
- Главным является не то, сколько преобразователей, а то, чтобы на каждый преобразователь подходил отдельный провод, а соединение всех приборов происходило в распределительной коробке.
- Диаметр нужного отверстия указывается на упаковке светильника. Но лучше самому еще перепроверить.
- Для ровного прорезания отверстия используется коронка нужного диаметра.
Если точечные светильники устанавливаются на подвесной потолок, то провода заранее крепятся к потолку. Затем происходит размещение светильников и укрепление на подвесах, подключение, проверка.
Перед натяжкой потолка, надо отключить питание, снять лампочки. После полной натяжки, находят места, где должны устанавливаться светильники (их видно через материал либо нащупываются), прорезаются отверстия. На них производится установка уплотнительных колец, сборка галогенного светильника.
При монтаже потолка из листов гипсокартона, надо также прежде проложить проводку по потолку, в местах установки ламп, провода должны свисать с запасом до 15 см. Это необходимо для случая, если отверстие прорежется со смещением. Чтобы избежать случая неправильных вырезов, схема подключения светильников переносится на гипсокартон.
Если потолок делается из деревянных перекрытий, то провод должен быть негорючим, и проложен в специальных коробах либо металлических трубах. Эти работы должны проводиться до момента укладки подвесного материала. Нарушение правил приведет к нежелательным последствиям.
Переделка блока питания своими руками
Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.
Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.
Один из вариантов самостоятельного изготовления импульсного блока питания
Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

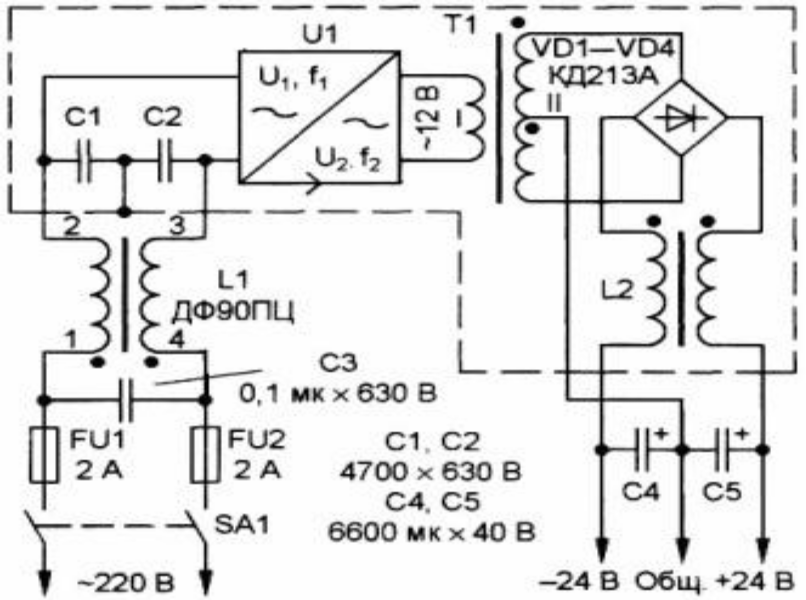

Схема двухполярного блока питания
Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.
Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.
Самостоятельная сборка
Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.
Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.
На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.
Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.
Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.
Понижающие трансформаторы для галогенных ламп во время работы выделяют очень большое количество тепла. Поэтому необходимо соблюдать несколько требований:
- Запрещается подключение блока питания без нагрузки.
- Размещайте блок на негорючей поверхности.
- Расстояние от блока до лампочки не менее 20 сантиметров.
- Для лучшей вентиляции установите трансформатор в нише объемом не менее 15 литров.
Блок питания необходим для галогеновых ламп, работающих от напряжения 12 вольт. Он является своеобразным трансформатором, понижающим входные 220 В до нужных значений.
Правила выбора понижающего оборудования
Подбирая трансформатор для источников света галогенного типа, нужно учесть множество факторов. Начать стоит с двух важнейших характеристик: выходного напряжения прибора и его номинальной мощности.
Первая должна строго соответствовать величине рабочего напряжения подключенных к устройству ламп. Вторая же определяет суммарную мощность источников света, с которыми будет работать трансформатор.

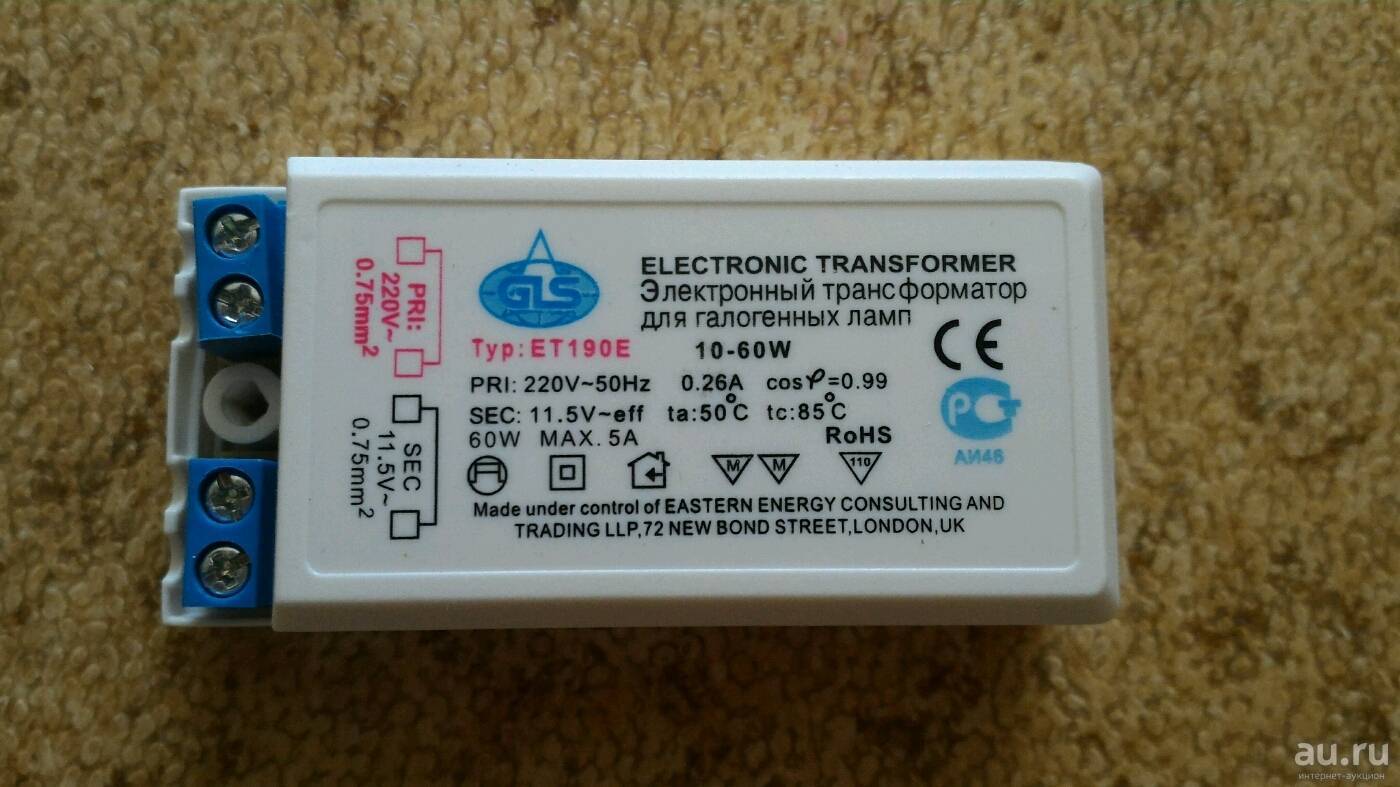

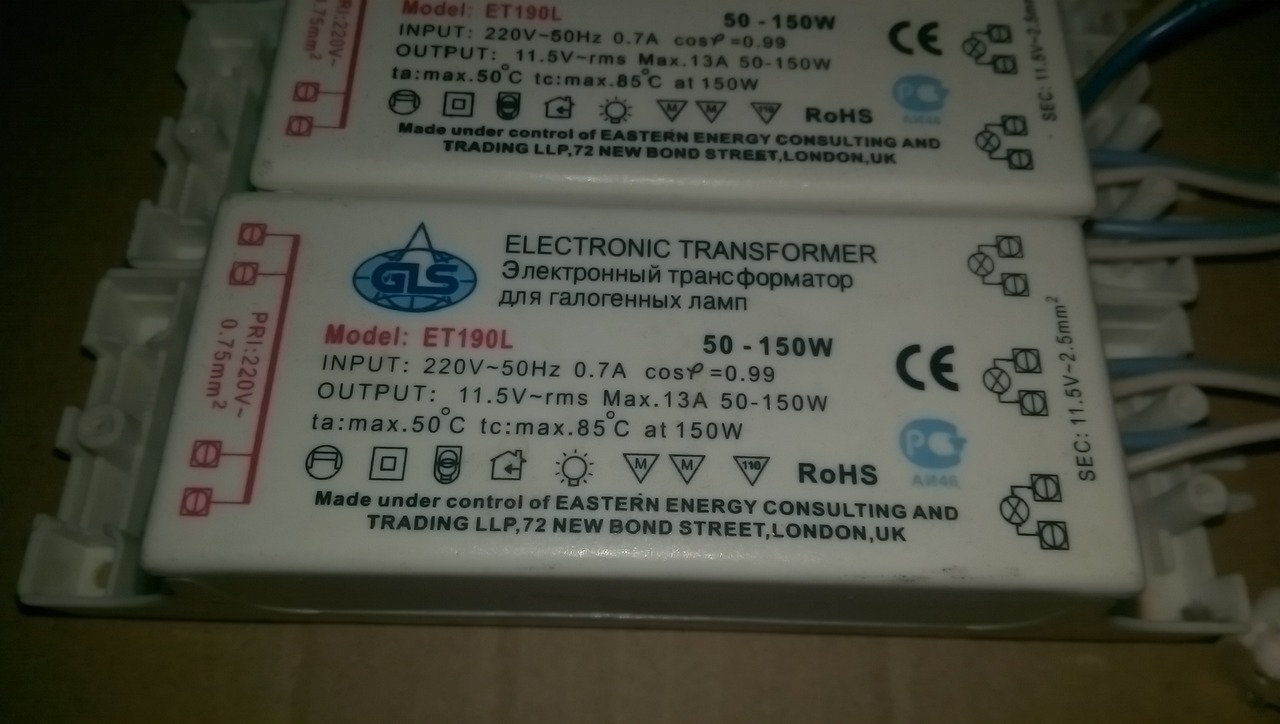

На корпусе трансформатора всегда присутствует маркировка, изучив которую можно получить полную информацию об устройстве
Для точного определения нужной номинальной мощности желательно произвести несложный расчет. Для этого нужно сложить мощности всех источников света, которые будут подключены к понижающему устройству. К полученной величине следует прибавить 20% «запаса», необходимого для корректной работы прибора.
Проиллюстрируем конкретным примером. Для освещения гостиной планируется установить три группы галогенных ламп: по семь штук в каждой. Это точечные приборы напряжением 12 В и мощностью в 30 Вт. Потребуется три трансформатора для каждой группы. Подберем подходящий. Начнем с расчета номинальной мощности.
Подсчитаем и получим, что общая мощность группы – 210 Вт. С учетом требуемого запаса получаем 241 Вт. Таким образом, для каждой группы потребуется трансформатор, выходное напряжение которого 12 В, номинальная мощность прибора 240 Вт.
Под эти характеристики подходят как электромагнитные, так и импульсные устройства
Останавливая свой выбор на последнем, нужно обратить особое внимание на номинальную мощность. Она должна быть представлена в виде двух цифр
Первая обозначает минимальную рабочую мощность.
Нужно знать, что общая мощность ламп должна быть больше этой величины, иначе прибор не будет работать. И небольшое замечание от специалистов, касающееся выбора мощности. Они предупреждают, что мощность трансформатора, которая указывается в технической документации, является максимальной.
То есть, в нормальном состоянии он будет выдавать где-то на 25-30% меньше. Поэтому так называемый «запас» мощности необходим. Потому что если заставить устройство работать на пределе возможностей, долго оно не прослужит.
Для продолжительной эксплуатации галогенных светильников очень важно грамотно выбрать мощность понижающего трансформатора. При этом она должна иметь некоторый «запас», чтобы устройство не работало на пределе своих возможностей. Еще один важный нюанс касается размеров выбранного трансформатора и места его размещения
Чем мощнее прибор, тем он массивнее. Особенно это актуально для электромагнитных агрегатов. Желательно сразу найти подходящее место его установки
Еще один важный нюанс касается размеров выбранного трансформатора и места его размещения. Чем мощнее прибор, тем он массивнее. Особенно это актуально для электромагнитных агрегатов. Желательно сразу найти подходящее место его установки.
Если светильников несколько пользователи чаще предпочитают разделить их на группы и установить для каждой отдельный трансформатор. Объясняется это очень просто.
Во-первых, при выходе из строя понижающего устройства остальные осветительные группы будут нормально работать. Во-вторых, каждый из установленных в таких группах трансформатор будет иметь меньшую мощность, чем общий, который нужно было бы поставить для всех ламп. Следовательно, его стоимость будет заметно ниже.
Установка трансформатора
Чтобы подключить понижающий трансформатор для нескольких галогенных ламп, можно использовать два метода:
- Через одноклавишный выключатель;
- При помощи создания отдельных групп электрических светильников.
При этом нужно провода синего и оранжевого цвета (в зависимости от страны-производителя устройства они могут немного варьироваться по оттенкам), необходимо подключить к первичным клеммам L и N входа трансформатора или «Input». На противоположной стороне трансформатора галогенные осветительные устройства нужно подключить к вторичным клеммам понижающего прибора Output. Это действие нужно осуществлять только медными проводниками небольшого сечения, которые обеспечивают минимальную потерю энергии.

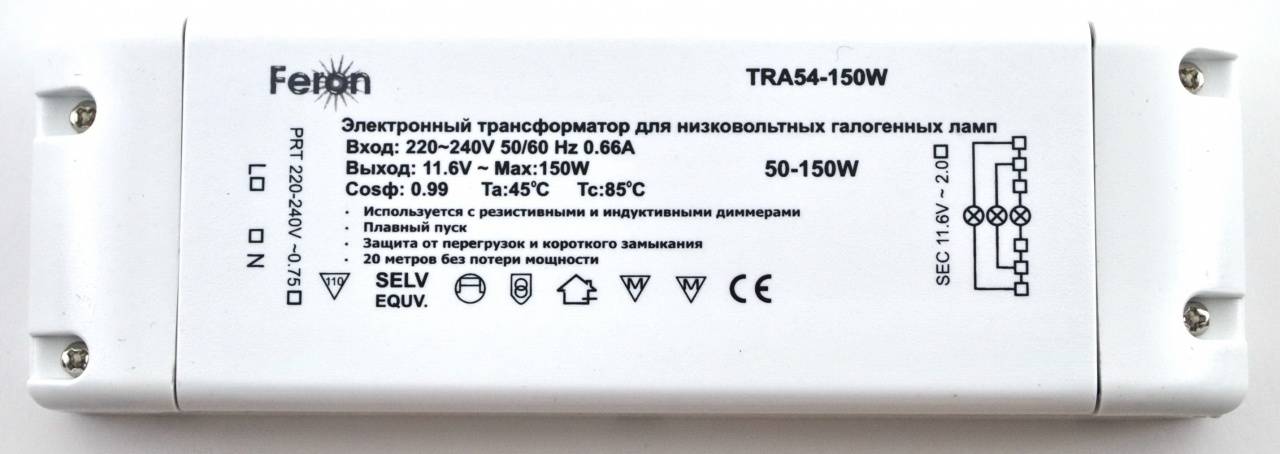

Фото — Электронный трансформатор Feron
Главный совет:
чтобы свет галогенных ламп был одинаков, нужно подбирать полностью идентичные друг другу проводники и соединять их только параллельно, сечение должно быть не меньше, чем полтора квадратных миллиметра. Также бывают случаи, кода у трансформатора недостаточное количество клемм, их не хватает для подключения всех нужных ламп. Чтобы решить эту проблему нужно купить специальные дополнительные клеммы, их продажа осуществляется в любом электрическом магазине.
Также нужно подобрать правильную длину проводов, в идеале она находится в пределах полутора трех метров, это оптимальное расстояние для передачи данных без образования помех и энергопотерь в проводниках. Кроме того, если сделать провод длиннее, то он начнет нагреваться при работе, что является плохим фактором для галогенных лампочек, они будут по разному гореть, в одинаковых лампах одной группы будет отличаться яркость. В том случае, если нет никакой возможности укоротить длину провода, нужно увеличить его сечение. К примеру от 3 метров до 4 необходимо применять провод с сечением до 2,5 мм 2 . Схема подключения питания имеет следующий вид:

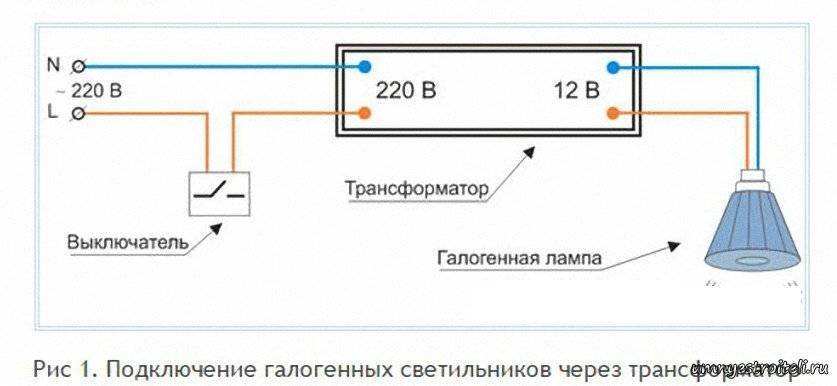

Фото — подключение трансформатора к выключателю
Рассмотрим еще один вариант подключения трансформаторов галогенных ламп.
Российский форум электриков считает, что этот метод более практичен и прост в использовании.
Необходимо все светильники, которые находятся в одной комнате (или здании, при надобности), разделить на несколько групп. Допустим, всего есть семь лампочек, получится две группы по 3 и 4 лампы на каждую. В таком случае для каждой группы нужно покупать трансформатор, как для разных приборов отдельные автоматы.

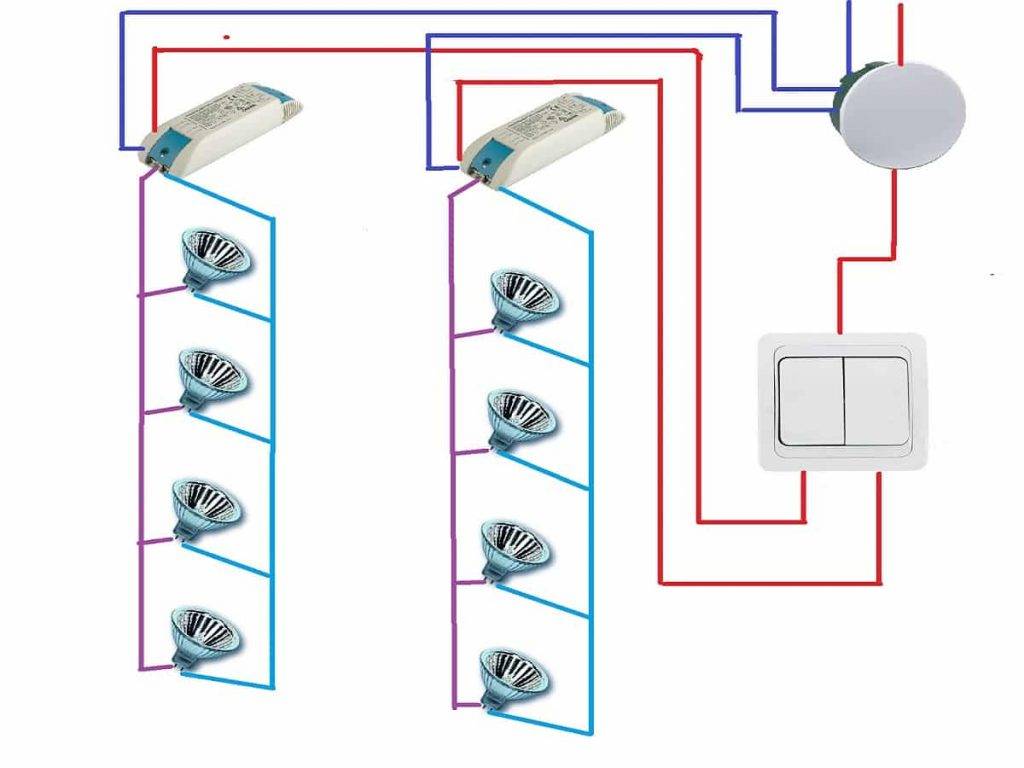

Фото — подключение трансформатора для галогенных ламп
Это очень удобно, т.к. при прекращении работы какого-либо трансформатора, оставшийся будет функционировать без изменений. Исходя из предыдущих расчетов, их общая мощность 210 Вт, получится, что на одну группу приходится 120 Вт (следует купить прибор на 150w), а на вторую 90 (каждая лампочка по 30 Вт). Подбираем трансформаторы, подходящие под эти требования (не забываем суммировать количество запасной мощности – 10-15 %).
Раз в полгода проверяйте работоспособность трансформаторов. При необходимости проводите плановый ремонт в Москве, Санкт-Петербурге и прочих городах есть специальные учреждения, которые предоставляют такие услуги.
Подключение галогенных ламп через трансформатор
Технология подключения зависит от места расположения ламп, стадии ремонта и проекта. Принципиальные схемы подключения трансформатора к галогенным источникам света разделяются на следующие виды:
- одноклавишная цепь питания ламп, использующая один импульсный блок;
- одноклавишная разветвленная цепь питания, использующая два или более блоков.
Рекомендуется пользоваться следующим техническим приемом. Если в цепи одноклавишного выключателя находится более 4-5 ламп, то есть предполагаемая площадь освещения большая, лучше проектировать разветвленную проводку, содержащую два трансформатора.
Плюс этой схемы трансформатора для галогенных ламп состоит в том, что при внезапно вышедшем из строя электронном блоке, подача напряжения прекратится только на одну ветвь. В случае с общим устройством, погаснут все лампочки сразу, понадобится срочная замена блока, что не всегда возможно сделать.
Процесс монтажа электропроводки с одним блоком производят обычным путем. Трансформатор имеет клеммы входа и выхода, на них, соответственно имеется маркировка нулевого и фазного проводов. Через соединение проводов в распределительной коробке, куда подключен одноклавишный выключатель, размыкающий фазовый провод, подается электропитание.
Лампы от понижающего блока подключают параллельно, при этом нужно добиться (учесть в проекте), чтобы длина проводов между трансформатором и каждой лампочкой была одинаковая. Это делается для того, чтобы в низковольтных цепях предупредить разность в падении напряжения.
То есть, если одна лампа соединена проводами длиной 30см, а вторая 3м, то первая будет гореть ярче, а в более длинной цепи возможен нагрев проводов. Проектировать проводку нужно так, чтобы длина любого участка цепи «трансформатор-лампа» равнялась примерно 2 м. Выбор сечения кабеля по току при такой длине должен производиться, исходя из минимального значения в 1.5 мм2.
Монтаж проводки с двумя трансформаторами производят так, чтобы от распределительной коробки питался каждый электронный блок со своей ветвью ламп отдельно. От понижающего устройства каждой ветви подключают лампы параллельно, учитывая приведенные выше рекомендации.
Схемы с большим количеством лампочек могут подключаться с использованием распределительной коробки между выходом трансформатора и лампами. Такой подход актуален при недостатке выходных клемм на самом устройстве или связан с местом его размещения.
В случае такого проекта, категорически запрещается использовать провод на участке между трансформатором и распределительной коробкой без расчета его сечения, так как низковольтные цепи пропускают через себя гораздо больший ток, чем цепи с питающим напряжением 220в при одинаковых значениях потребляемой мощности.
Например, трансформатор для галогенных ламп 12в питает напряжением 7 осветительных приборов, мощностью 35Вт каждый. Лампы подключены параллельно через распределительную коробку, требуется узнать сечение провода между выходом блока и распределителем.
Расчет тока: 10∙35/12=29А, то есть, согласно таблицам сечения электрических кабелей нужен провод сечением не менее 4 мм2.
Чтобы избежать подобных нагрузок, рекомендуется использовать несколько трансформаторов на небольшие группы ламп.
Перед установкой понижающего устройства нужно выделить доступное место для его установки, с таким расчетом, чтобы соблюдались следующие пункты:
- обеспечение легкого и быстрого доступа;
- объем замкнутого пространства не менее 10л (для отвода тепла);
- минимальное расстояние до ближайшего галогенового источника света должно быть не менее 250 мм (это позволит избежать дополнительного нагрева).
Электрические кабели используются медные и многожильные. Если возникает потребность их удлинения, то используются клеммные колодки или зажимы. Не допускается контакт оголенных частей провода с крепежными элементами мебельных или потолочных конструкций.
Производители, выпускающие электронные понижающие трансформаторы: Osram, VS, Comtech, Tashibra, Delux. Продукция фирмы Osram считается одной из лучших в сфере электротехники. Покупая устройства малоизвестных китайских фирм, нужно быть готовым к тому, что изделия могут оказаться сомнительного качества и с малым сроком службы.
Экономия энергии с использованием трансформаторов
Использование трансформаторов для галогенных ламп позволяет сэкономить энергию и снизить затраты на ее потребление. Вот несколько преимуществ, которые обеспечивают экономию энергии при использовании таких трансформаторов:
Регулировка яркости: Трансформаторы для галогенных ламп обычно имеют возможность регулировать яркость света, что позволяет выбрать оптимальный уровень освещения для каждой конкретной ситуации. Это позволяет использовать только необходимое количество энергии для получения требуемого уровня освещения.
Экономия до 30% энергии: Трансформаторы для галогенных ламп эффективно используют энергию и могут сэкономить до 30% электроэнергии по сравнению с обычными трансформаторами
Это особенно важно при большом количестве галогенных ламп, установленных в одном помещении.
Улучшенная долговечность ламп: Использование трансформаторов для галогенных ламп также способствует увеличению срока службы самих ламп. Их более эффективное питание позволяет лампам работать наиболее эффективно, что, в свою очередь, приводит к увеличению их срока службы.
Более низкие затраты на охлаждение: Трансформаторы для галогенных ламп обычно имеют более эффективное распределение тепла, что позволяет снизить нагрузку на системы охлаждения
Это может сократить затраты на охлаждение и предотвратить перегрев ламп и других компонентов.
В итоге, использование трансформаторов для галогенных ламп не только позволяет достичь оптимального уровня освещения, но и значительно снизить энергопотребление. Это позволяет не только экономить деньги, но и внести свой вклад в сохранение окружающей среды путем сокращения выбросов парниковых газов.
