Проверка и устранение неисправностей
Установка УЗО практически в любую систему электроснабжения позволяет точно проверять подключенные к сети устройства и линии на предмет проблем с изоляцией и пробоя на корпус. Для этого УЗО и стараются сдвинуть как можно ближе к вводному автомату: область защиты при этом становится только шире, при этом проблемная точка легко детектируется путём последовательного перебора подключенных линий.
Ложное срабатывание УЗО практически всегда является следствием какого-либо действия человека: прикосновения к корпусу техники, включения прибора в розетку и т. д. Таким образом, место утечки в большинстве случаев удаётся достаточно быстро локализовать. Если срабатывает вводное УЗО, контролирующее несколько групп, линию со слабой изоляцией определяют путём последовательного отключения розеточных групп и контроля за работоспособностью электросети. Обнаруженная сеть может переключаться на питание в обход УЗО, но только с переподключением обоих проводников и только если такое изменение схемы допустимо с точки зрения электробезопасности. В остальных случаях требуется либо установка диффзащиты на большее значение тока утечки, либо восстановление изоляции линии.
Фото remkip.ru
Периодически нужно тестировать работоспособность механизма. Для этого в каждом устройстве предусмотрена тестовая кнопка, замыкающая один выходной полюс с противоположным входным через токоограничивающее сопротивление. Таким образом, имитируется утечка, значение которой с высокой точностью приближено к порогу срабатывания. Отсутствие реакции на нажатие тестовой кнопки может служить как о неисправности прибора, так и о слишком низком рабочем напряжении.
Какой автомат нужно поставить на электрический котел 12 квт?
Для выбора подходящего автомата для электрического котла необходимо учитывать следующие параметры:
- Номинальная мощность котла — в данном случае это 12 кВт.
- Напряжение электросети, к которой будет подключен котел — обычно это 220 или 380 В.
- Характеристики автомата — номинальный ток, допустимое перегрузочное значение, тип расцепителя и т.д.
Для выбора подходящего автомата необходимо обратиться к инструкции к котлу или к производителю котла. Он сможет посоветовать автомат, который соответствует техническим требованиям котла. В любом случае, установку автомата лучше производить специалистом, имеющим соответствующие знания и опыт в данной области.
Схемы подключения УЗО в однофазной сети
Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.
В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:
- с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
- с совмещенным нулевым и защитным проводником (TN-C);
- с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).
Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.
Без заземления
Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.
Рис. 1: Подключение УЗО в однофазной двухпроводной системе
Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.
Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.
Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе
В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.
С заземлением
При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

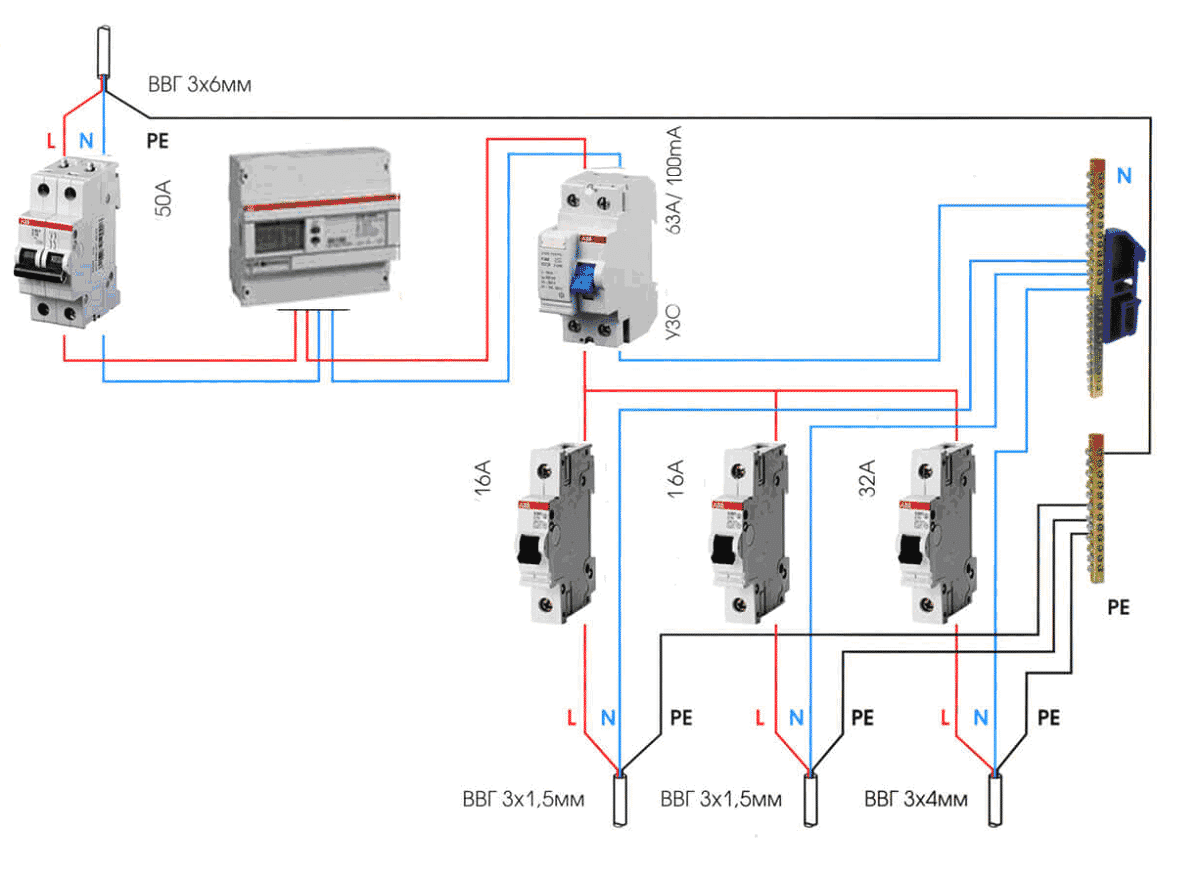

Рис. 3: Подключение УЗО в однофазной трехпроводной системе
Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.
Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.
Виды УЗО
Устройства защиты от утечек тока, известные под аббревиатурами УЗО, АДЗ, ВДТ, АВДТ, несут основную функцию — оградить живые организмы от электротравм, а также предупредить паразитные диэлектрические потери, способные привести к возгоранию. Весь спектр приборов, описанных в этом обзоре, имеет отличия по принципу действия, назначению, чувствительности, роду тока в контролируемой цепи, способности выдерживать нагрузку, а также по ряду прочих факторов. Чтобы иметь чёткое и ясное представление о возможностях того или иного прибора, следует понимать специфику его работы.
По механизму действия УЗО может быть электромеханическим и электронным. В первом случае основным функциональным элементом служит дифференциальный трансформатор на кольцевом сердечнике. Трансформатор имеет две первичные обмотки, по которым проходит основная нагрузка, а также третью управляющую. В нормальном режиме работы по первичным обмоткам протекают противоположно направленные токи, равные по значению, таким образом, их электромагнитная индукция взаимно компенсируется. Если в любой точке цепи, подключенной после УЗО, происходит утечка, токи в первичных обмотках теряют эквивалентность, соответственно, во вторичной обмотке появляется наводка. Когда наведённый ток превышает установленное значение, срабатывает расцепитель, который разрывает основную группу контактов.
Принцип работы электромеханического УЗО
Электронные УЗО имеют иной принцип действия, их работа основана на полупроводниковых приборах. Первым звеном электронной схемы выступает делитель тока, задача которого — преобразовать действующую на основных контактах устройства нагрузку к такой, которая допустима при работе полупроводниковых элементов. Пропорциональный, но меньший по величине ток приходит на компаратор (сравнивающее полупроводниковое устройство), который при существенной разнице на входах формирует выходной сигнал, приводящий в действие устройство размыкания основной цепи.
Cхема электронного УЗО: А — компаратор; К — реле; Т — кнопка «Тест»; R — резистор
Практическая разница устройств защитного отключения электронного и электромеханического действия заключается в следующем:
- Электромеханические УЗО могут ложно срабатывать при высоких составляющих реактивной и индуктивной нагрузок. Другими словами, запаздывание или опережение кривой тока в одной обмотке относительно другой порождают наводки на управляющий контур.
- Электронные УЗО не имеют достаточно высокой точности из-за погрешностей номиналов, свойственных для всех радиоэлектронных компонентов. Также на эффективность работы электронных УЗО оказывает существенное влияние значение напряжения, действующее в контролируемой цепи.
Слева: электромеханическое УЗО. Справа: электронное УЗО
По назначению УЗО принято классифицировать на устройства защиты от поражения электрическим током и приборы, защищающие от пожароопасных утечек тока через изоляцию. Помимо незначительных отличий в устройстве, эти приборы попросту имеют разные номиналы дифференциальных токов, на которые срабатывает защитный механизм.
Фото iwatt24.ruПротивопожарное УЗО типа S (селективное)
Нагрузочная способность УЗО свидетельствует в первую очередь о проводимости элементов основной контактной группы. Также имеются отличия в:
- Массивности магнитного сердечника, способного выдерживать нагрев при взаимной компенсации индукционных воздействий.
- Классе мощности радиоэлектронных компонентов.
В разряде прочих функций УЗО наиболее примечательна возможность отключать цепь питания при превышении действующего тока. По сути такие УЗО, называемые дифференциальными автоматическими выключателями, совмещают в себе силовой автомат и устройство защиты от утечек тока.
Фото 220volt.com.uaДифференциальный автомат
Выбор номинальных параметров
Сферу применения и назначение УЗО определяют два ключевых параметра: нагрузочная способность и величина утечки, при которой происходит разрыв цепи. Если дифференциальная защита призвана сократить тяжесть последствий от электротравмы, её номинал выбирается исходя из допустимых значений тока, действующего на организм.
Первая степень электрической травмы характеризуется судорогами без потери сознания и не наносит непоправимого ущерба. Такое поражение характерно при протекании через организм мизерных величин тока: порядка 10 мА для детей и до 30 мА у взрослых. Поэтому УЗО с уставкой по утечке на такие значения применяют для защиты основных розеточных групп. При этом наиболее чувствительные УЗО используют для розеток, расположенных вблизи пола, где к ним возможен доступ детей, а также для групп, подключенных по двухпроводной схеме. Розетки для бытовой техники, имеющие контакт защитного заземления, подключают через УЗО с чувствительностью в 30 мА. Для защиты от поражения электрическим током принято использовать приборы электромеханического типа как наиболее надёжные.
Основные характеристики УЗО
Общая защита кабельных линий электропередач от утечек через изоляцию обеспечивается противопожарными УЗО с уставкой дифференциального тока в 100, 200 или 500 мА. Более точное значение определяется характеристиками кабельной продукции и длиной линии. Чем хуже диэлектрические свойства и выше протяжённость, тем больше суммарное значение утечки. Высокая собственная ёмкость кабеля не вызывает ложных срабатываний, поскольку накопление заряда сопровождается пропорциональной по величине работой тока в обоих проводниках.
Нагрузочная способность УЗО устанавливается с обеспечением запаса надёжности порядка 10–20% в зависимости от режима работы защищенной линии. Выбор номинала точно по значениям действующего тока чреват перегревом устройства, если же запас будет существенно больше — возможно снижение чувствительности. В свою очередь, для дифференциальных автоматов уставка максимального тока и характеристика отключения имеют ключевое значение и определяются требованиями по защите линии от перегрузок.
Основные принципы подключения
Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.
Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.
На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.
В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны
Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.
Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.
Прежде чем начинать монтаж нужно решить следующие вопросы:
- сколько УЗО следует установить;
- где они должны находиться в схеме;
- как подключить, чтобы УЗО работало корректно.
Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.
Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.
УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.
Особенности монтажа
Для мощных электроприборов, например, бойлеров от 3.5 кВт крайне рекомендована индивидуальная линия со своей защитной автоматикой. Более надежным считается вариант включения не через розетку, а подсоединение напрямую в щиток, конечно, через защитное подключение. Желательно выбирать автоматику, размыкающую и фазу, и ноль (двухполюсную).
Указания выше носят рекомендательный характер. Любое оборудование можно подсоединять на линии с иными потребителями, но надо рассчитать проводку под их совокупную мощность. А также сложнее подобрать автоматику, есть больше риска, что будут ложные тревоги. Нет особо критичных замечаний и для подключения через розетку, если она подобрана под параметры потребителей (изделие должно быть рассчитано на 16 и больше Ампер).
Если будет одно общее УЗО+АВ, то сложнее определить, где неполадка, где произошел пробой, утечка. Обесточится вся сеть, поэтому обычно ставят не общую автоматику, а на несколько линий (отдельно на освещение, на мощное устройство и так далее).
Когда выбивает
У подключенного устройства одна задача — обесточить линию, когда ток попадает на электроприбор (его конструкцию, корпус). Данный аппарат улавливает колебания не доступные автоматическому выключателю, поэтому последний ставят к нему в пару, таким образом, обеспечивается полная защита — от скачков, превышений (АВ) и от утечек (УЗО). В АВДТ все эти функции в одном корпусе.
Причины, когда отщелкивается вышеуказанная связка, обесточивая сеть:
- утечки, КЗ, при сверхтоках. Часто такое возникает при повреждении изоляции (старая проводка), при пробоях ТЭНов, неполадках электросхем внутри прибора;
- ложная сработка — выбран слишком чувствительный аппарат, граница отключения слишком низкая;
- возникло замыкание на «земле» или «нуле» в розетке, при их объединении;
- в условиях, провоцирующих опасные факторы: при влажности, во время грозы с молниями;
- неправильный подбор и установка.
Проверка исправности
Процесс как правильно подключить УЗО предполагает его проверку. Способы процедуры — отдельная тема, особенно по лампе-контрольке, поэтому перечислим их вкратце:
- кнопкой «тест» («Т») на корпусе изделия. При нажатии имитируются условия сработки: на фазе ток превышает значение на нейтрале. Минусами способа являются неполные данные, так как возможны обстоятельства, когда аппарат исправный, например, при неправильном монтаже, поломке тумблера «Т» (брак);
- этот метод годится только для электромеханических моделей. Удобно применить на месте при покупке. Суть: нагрузка идет только на одну катушку, появляется разница величин. Аппарат отсоединяют, на клеммы с одной стороны цепляют проводки от батарейки или маломощного БП (зарядка для смартфона), но ток источника должен равняться уставке аппарата или превышать ее. Соблюдают полярность, если нет срабатывания, меняют ее, если же и после этого нет реакции, изделие неисправное или электронного типа.
- третий метод — лампой-контролькой создают реальную утечку. Сборка: к патрону прикрепляют проводки для прикасания к клеммам. Подбирают мощность лампочки: для уставки защиты в 30 мА подходит 10 Вт. Будет забираться 45 мА (I=P/U=>10/220=0.045). Если 100 мА, то подойдет 25 Вт. Превышающая уставку мощность для проверки рабочего состояния не важна. Но при учете раскалибровки ее надо учесть точно. Берут лампочку с точным совпадением, под мА. Если таковой нет, то для получения и модулирования нужной мощности в сборку включают сопротивление — резисторы.

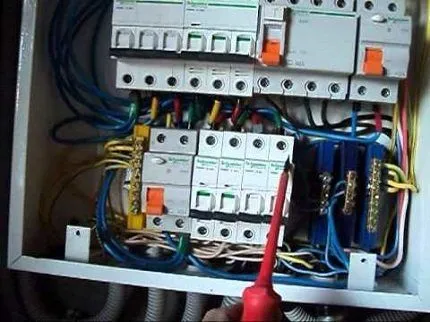

УЗО и автоматы на трехфазном щите
Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.
На нем находятся:
- трехфазные вводные автоматические выключатели — 3 шт.;
- трехфазное устройство защитного отключения — 1 шт.;
- однофазные УЗО — 2 шт.;
- однополюсные однофазные автоматы — 4 шт.
С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.
Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка. Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ
Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.
Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.
Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.
Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.
Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.
В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин
Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.
Однофазное и трёхфазное подключение
Важнейшее правило подключения устройств дифференциальной защиты — к ним должны подключаться все проводники, по которым осуществляется перемещение электрического заряда. Для однофазных сетей используются двухполюсные приборы: левая группа контактов предназначена для фазного проводника, правая — для рабочего нулевого. Условное направление прохождения тока не имеет значения для электромеханических УЗО, в то время как электронные устройства требуют подключения нагрузки исключительно снизу с подачей питания на верхние клеммы.
Схема подключения трёхфазного УЗО: 1 —вводной автомат; 2 — трёхфазный счётчик; 3 — четырёхполюсное УЗО; 4 — автомат для подключения трёхфазной нагрузки; 5 — автоматы двухфазной нагрузки
Подключение трёхфазных УЗО также в обязательном порядке происходит с проведением рабочего нуля через устройство. В конечном итоге даже асинхронный двигатель — три линейных проводника, которые не имеют строгой балансировки нагрузки, поэтому их подключение по схеме «звезда» выполняется через симметрирующий ноль. Если при этом сам двигатель зануляется через систему защитного заземления, УЗО гарантированно не будет корректно работать.
Выбор УЗО по главным параметрам
Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.
Критерий #1. Нюансы подбора аппарата
При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.
Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные
Величина In находится в диапазоне 6-125 А
Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО
При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.
Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.
Критерий #2. Существующие типы УЗО
Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.
Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.
У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними
В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.
Тонкости выбора УЗО описаны в этом материале.
