Тепловой насос своими руками
Многих владельцев частных домов отпугивает стоимость установки теплового насоса. И даже факт полной окупаемости затрат в течение короткого периода не убеждает их в обратном. Поэтому рождается вполне резонный вопрос: «А можно ли делать тепловые насосы для отопления своими руками?». Спешим обрадовать любителей поработать руками во благо экономии – тепловой насос можно собрать из вполне обычных деталей или б/у запчастей.
Если вы будете устанавливать насосную отопительную систему в уже построенном доме, то убедитесь в надлежащем состоянии электропроводки и наличии счетчика. Мощность измерительного прибора должна быть не меньше 40 ампер.
Как сделать тепловой насос:
- Для сборки агрегата вам потребуется купить компрессор. Подойдет компрессор от кондиционера, который можно купить отдельно в специализированной фирме по продаже климатической техники или взять б/у в мастерской.
- Для фиксации компрессора используйте кронштейны L-300.
- Чтобы сделать конденсатор, возьмите бак на 100-120 л из нержавеющей стали, разрежьте его на две половины и установите внутрь змеевик.
- Змеевик можно смастерить из медной трубки небольшого диаметра (обычной сантехнической или от старого холодильника). Трубка не должна быть тонкостенной, иначе в процессе работы она может лопнуть. Делайте змеевик с толщиной стенок минимум 1 мм. Возьмите кислородный или газовый баллончик и накрутите на него трубку, выдерживая равную дистанцию между витками. Зафиксируйте трубку в нужном положении при помощи алюминиевого уголка – примотайте его так, чтобы каждое из отверстий в уголке находилось напротив витков.
- После монтажа змеевика приварите обратно две части бака, вварив резьбовые соединения.
- В качестве испарителя можно использовать любую пластиковую емкость на 60-80 л. В нее нужно вмонтировать змеевик из тонкой трубки диаметром в 19 мм. Прикрепите испаритель к стене с помощью L-образного кронштейна подходящего калибра.
- Для трубопровода, который будет доставлять и выводить воду из насоса, используйте обычные водопроводные пластиковые трубы.
- На этом этапе вам понадобится специалист по холодильному оборудованию, если вы сами таковым не являетесь. Он соберет всю систему воедино, приварит медные патрубки и закачает внутрь фреон. Не стоит даже пытаться выполнить эту работу самостоятельно, если у вас нет опыта работы с фреоном!
Достоинства и недостатки тепловых насосов

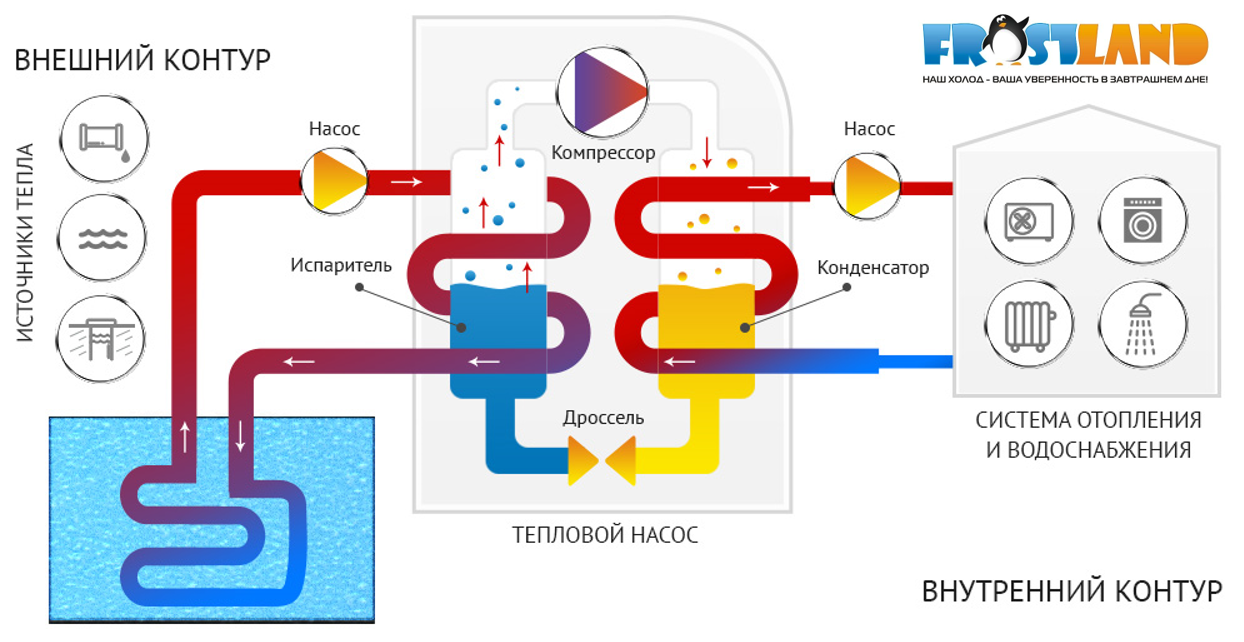

Принцип работы тепловых насосов, если говорить простым языком, основан на сборе низкопотенциальной тепловой энергии и ее дальнейшей передаче в отопительные и климатические системы, а также в системы подготовки воды, но уже с более высокой температурой. Можно привести простой пример в виде газового баллона – когда он наполняется газом, компрессор нагревается за счет его сжатия. А если выпустить газ из баллона, то баллон охладится – попробуйте резко выпустить газ из многоразовой зажигалки, чтобы понять суть этого явления.
Таким образом, тепловые насосы как бы отбирают тепловую энергию у окружающего пространства – она есть в земле, в воде и даже в воздухе. Даже если воздух имеет отрицательную температуру, в нем по-прежнему присутствует тепло. Также оно имеется в любых водоемах, которые не промерзают до самого дна, а также в глубоких слоях грунта, тоже не поддающихся глубокому промерзанию – если, конечно, это не вечная мерзлота.
Тепловые насосы обладают довольно сложным устройством, в чем можно убедиться, попробовав разобрать холодильник или кондиционеры. Эти привычные нам бытовые агрегаты чем-то похожи на вышеупомянутые насосы, только работают они в обратном направлении – забирают тепло из помещений и отправляют его наружу. Если приложить руку к заднему радиатору холодильника, то мы отметим, что он теплый. И это тепло есть не что иное, как энергия, отобранная у фруктов, овощей, молока, супов, колбасы и прочих продуктов, лежащих в камере.
Аналогичным образом работают кондиционеры и сплит-системы – тепло, выделяемое уличными блоками, представляет собой тепловую энергию, собранную по крупицам в охлаждаемых помещениях.
Принцип действия теплового насоса обратен принципу действия холодильника. Он по тем же крупицам собирает тепло из воздуха, воды или грунта, после чего перенаправляет его к потребителям – это отопительные системы, теплоаккумуляторы, системы теплых полов, а также водонагреватели. Казалось бы, нам ничто не мешает греть теплоноситель или воду обычным ТЭНом – так проще. Но давайте сравним продуктивность тепловых насосов и обычных ТЭНов:
При выборе теплового насоса самое главное – наличие конкретного природного источника энергии.
- Обычный ТЭН – на выработку 1 кВт тепла он расходует 1 кВт электроэнергии (без учета погрешностей;
- Тепловой насос – на выработку 1 кВт тепла он потребляет всего 200 Вт электроэнергии.
Нет, никакого КПД, равного 500%, здесь нет – законы физики непоколебимы. Просто здесь работают законы термодинамики. Насос как бы аккумулирует энергию из пространства, «сгущает» ее и отправляет потребителям. Аналогичным образом мы можем собирать дождевые капли через большую лейку, получая на выходе солидный ручеек воды.
Мы уже привели множество аналогий, позволяющих понять суть тепловых насосов без заумных формул с переменными и константами. Давайте теперь рассмотрим их достоинства:
- Экономия электроэнергии – если стандартное электрическое отопление домовладения площадью 100 кв. м. приведет к затратам в 20-30 тыс. рублей в месяц (в зависимости от температуры воздуха на улице), то отопительная система с тепловым насосом снизит расходы до приемлемых 3-5 тыс. рублей – согласитесь, это уже довольно солидная экономия. И это без подвохов, без обмана и без маркетинговых уловок;
- Забота об окружающей среде – угольные, атомные и гидроэлектростанции вредят природе. Поэтому пониженное потребление электроэнергии позволяет снизить количество вредных выбросов;
- Широкая сфера использования – полученную энергию можно использовать для обогрева жилища и подготовки горячей воды.
Есть и недостатки:
- Высокая стоимость тепловых насосов – этот недостаток накладывает ограничение на их использование;
- Необходимость в регулярном обслуживании – за это нужно платить;
- Трудность в монтаже – в наибольшей степени это относится к тепловым насосам с закрытыми контурами;
- Отсутствие восприятия людьми – мало кто из нас согласится потратиться на это оборудование, чтобы снизить нагрузку на окружающую среду. Но некоторые люди, живущие вдали от газовых магистралей и вынужденные отапливать жилье альтернативными источниками тепла, согласны потратить деньги на покупку теплового насоса и снизить расходы на ежемесячную оплату электроэнергии;
- Зависимость от электросети – если поставка электроэнергии прекратится, оборудование сразу же замрет. Ситуацию спасет установка теплоаккумулятора или резервного источника электропитания.
Как видим, некоторые минусы довольно серьезные.
В качестве источников резервного питания для тепловых насосов могут выступать бензиновые и дизельные электрогенераторы.
Принцип работы теплового насоса воздух-воздух
Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:
- Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
- Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
- Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
- Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом. Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.
Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.
Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.
Чем отличается ТН воздух-воздух от кондиционера
ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности
Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:
- Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
- Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются. У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
- Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.
Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.
Конструктивное исполнение
Промышленность выпускает различные по эксплуатационным характеристикам модели, но они имеют в своем составе оборудование, выполняющее типовые задачи, описанные выше.

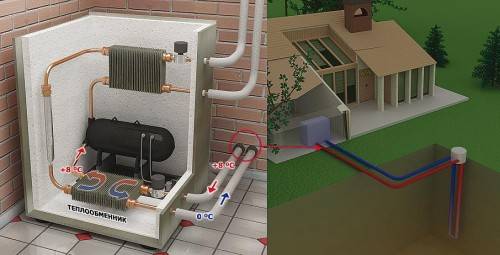

Как вариант конструктивного исполнения на рисунке представлен тепловой насос для отопления дома.
Здесь по входным трубопроводам принимается тепло от геотермальных источников, а по выходным — передается в систему обогрева дома.
Работа теплового насоса обеспечивается:
- системой контроля параметров схемы и управления, включая дистанционные способы через интернет;
- дополнительным оборудованием (узлы промывки и заполнения, расширительные баки, группы безопасности, насосные станции).
Грунтовые конструкции
Они используют три схемы устройства теплообменников для забора энергии от источника:
- поверхностное расположение;
- установка вертикальных грунтовых зондов;
- заглубление горизонтальных конструкций.
Первый метод наименее эффективен. Поэтому он редко применяется для отопления дома.
Установка зондов в скважинах
Этот способ наиболее эффективен. Он предусматривает создание скважин на глубины порядка 50÷150 метров и больше для размещения U-образного трубопровода из пластиковых материалов с диаметром от 25 до 40 мм.
Увеличение площади поперечного сечения трубы, как и углубление скважины, создает улучшенный теплосъем, но удорожает конструкцию.
Горизонтальные коллекторы
Бурение скважин для зондов стоит дорого. Поэтому часто выбирается этот способ, как более дешевый. Он позволяет обойтись рытьем траншей ниже глубины промерзания почвы.
В проекте горизонтального коллектора следует учитывать:
- теплопроводность грунта;
- среднюю влажность почвы;
- геометрию участка.
Они влияют на габариты и конфигурацию коллектора. Трубы могут укладываться:
- петлями;
- зигзагами;
- змейкой;
- плоскими геометрическими фигурами;
- винтовыми спиралями.
Важно понимать, что площадь участка, отводимого под такой коллектор, обычно превышает габариты фундамента дома в 2÷3 раза. Это основной недостаток такого метода
Водные коллекторы
Это наиболее экономичный способ, но он требует расположения около здания глубокого водоема. На его дне размещают и закрепляют грузами собранные трубопроводы. Для эффективной работы теплового насоса требуется просчитать минимальную глубину закладки коллектора и объем водоема, способного обеспечить теплосъем.
Габариты такой конструкции определяются проведением тепловых расчетов и могут достигать протяженности более 300 метров.
Рисунок ниже демонстрирует подготовку магистралей для сборки на льду весеннего озера. Он позволяет визуально оценить масштабы предстоящей работы.
Воздушный метод
Внешний или встроенный вентилятор нагнетает воздух с улицы прямо на испаритель с фреоном, как в кондиционере. При этом не требуется создавать громоздкие конструкции из труб и помещать их в грунт или водоем.
Тепловой насос для отопления дома, работающий по такому принципу, стоит дешевле, но использовать его рекомендуется в относительно теплом климате: морозный воздух не позволит работать системе.
Подобные устройства нашли широкое применение для обогрева воды в бассейнах или помещений, расположенных рядом с промышленными устройствами, постоянно участвующими в технологическом процессе и выделяющими в атмосферу тепло мощными системами охлаждения. В качестве примера можно привести силовые автотрансформаторы энергетики, дизельные станции, котельные.
Отопление дома насосом воздух-вода
Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:
- монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
- осуществить врезку в действующую систему отопления;
- провести настройку и пуск-наладку теплового насоса
А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!
В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

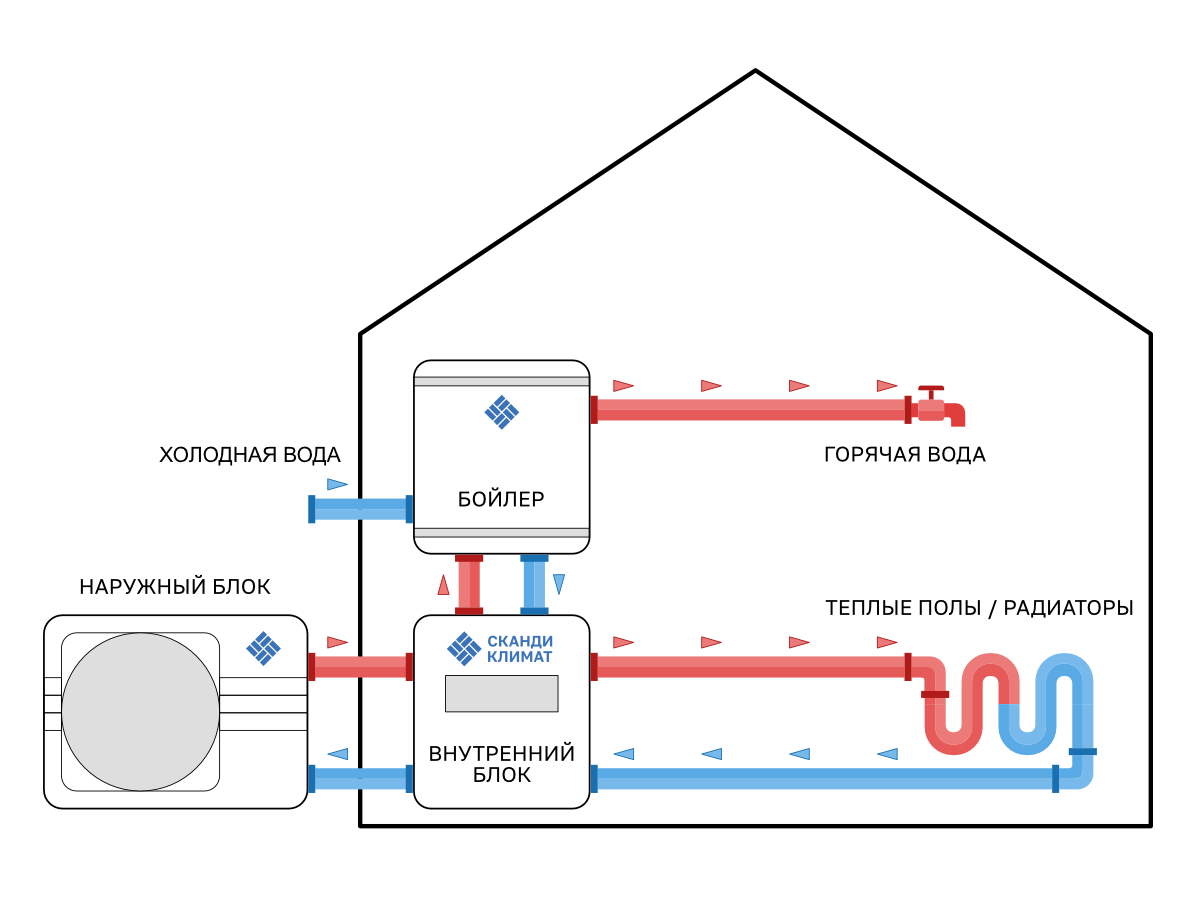

Схема отопления дома тепловым насосом воздух-вода
Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос
Тепловой насос CooperHunter UNITHERM
В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.
Подставка под внешний блок теплового насоса
Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.
Место установки внешнего блока CH-HP14SINM
С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла
Коллектор системы отопления
У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса
Установка гидромодуля
Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)
Внешний вид системы отопления
У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта
Автоматика теплового насоса
Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!
Запуск и сдача системы отопления тепловым насосом заказчику
Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия
Подключение теплового насоса в контур отопления дома
На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.
Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:
| Фотография | Модель | кВт | до «минус» | Цена * | Монтаж ** |
| CH-HP8.0SINK3 | 8,0 | -30 | 460000 Р | 16400 руб. | |
| CH-HP10SINK3 | 9,2 | -30 | 480000 Р | 16400 руб. | |
| 1ф | 12,0 | -30 | руб. | ||
| CH-HP12SINM3 3ф | 12,0 | -30 | 552000 Р | 16400 руб. | |
| 1ф | 14,0 | -30 | руб. | ||
| CH-HP14SINM3 3ф | 14,0 | -30 | 593000 Р | 20900 руб. | |
| 1ф | 15,5 | -30 | руб. | ||
| 3ф | 15,5 | -30 | руб. |
* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.
** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.
Оставьте заявку менеджеру, уверены, что вы останетесь с нами!
Изготовление геотермальной установки
Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.
Расчет контура и теплообменников насоса
Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².
Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.
Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.
Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.
Необходимое оборудование и материалы
Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.
Перед началом работ нужно приобрести оборудование и материалы:
- компрессор;
- конденсатор;
- контроллер;
- полиэтиленовые фитинги, предназначенные для сборки коллекторов;
- труба на земляной контур;
- циркуляционные насосы;
- водопроводный шланг или труба ПНД;
- манометры, термометры;
- трубка медная диаметром 10 миллиметров;
- утеплитель для трубопроводов;
- комплект уплотнений для герметизации.
Как собрать теплообменный блок
Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.
Обустройство грунтового контура
Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.
Можно использовать 2 метода:
- При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.
- Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.
Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.
Заправка и первый запуск
После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.
После окончания заправки нужно включить оба циркуляционных насоса на самую низкую скорость, затем запустить компрессор и контролировать работу всей системы по термометрам. При прогреве магистрали возможно обмерзание, но после полного прогрева системы обмерзание должно растаять.
Варианты конструкции насоса Френетта
Евгений Френетт не только изобрел устройство, названное его именем, но и неоднократно его усовершенствовал, придумывая все новые, более эффективные варианты прибора.
В самом первом насосе, который изобретатель запатентовал в 1977 году, были использованы только два цилиндра:
- наружный – полый цилиндр больше диаметром и находится в статичном состоянии
- внутренний – диаметр емкости немного меньше, чем размеры полости наружного цилиндра.
В получившееся узкое пространство между стенками двух цилиндров изобретатель залил жидкое масло. Разумеется, та часть конструкции, в которой находился этот жидкий теплоноситель, была тщательно заделана, чтобы не допустить протечек масла.
Это схема самого первого варианта теплового насоса Френетта. Вращающийся вал расположен горизонтально, теплоноситель помещен в узкое пространство между двумя рабочими цилиндрами (+)
Внутренний цилиндр соединяют с валом электродвигателя таким образом, чтобы обеспечить его быстрое вращение относительно неподвижного большого цилиндра. На противоположном торце конструкции был помещен вентилятор с крыльчаткой.
Во время работы масло разогревалось и передавало тепло воздуху, окружающему устройство. Вентилятор позволял быстро распространить теплый воздух по всему объему помещения.
Поскольку нагревалась эта конструкция довольно сильно, ради удобного и безопасного использования конструкция была спрятана в защитный корпус. Разумеется, в корпусе были сделаны отверстия для циркуляции воздуха.
Полезным дополнением к конструкции стал термостат, с помощью которого работу насоса Френетта можно было автоматизировать до некоторой степени.
Центральная ось в такой модели теплового насоса расположена вертикально. Двигатель находится внизу, затем установлены вложенные друг в друга цилиндры, а сверху находится вентилятор. Позднее появилась модель с горизонтальным расположением центральной оси.
Модель теплового насоса Френетта с горизонтально ориентированным вращающимся валом была использована вместе с радиатором отопления, внутри которого циркулировало нагретое масло (+)
Именно такое устройство впервые было использовано в сочетании не с вентилятором, а с радиатором отопления. Двигатель помещен сбоку, а вал ротора проходит через вращающийся барабан и выходит наружу.
В устройстве этого типа вентилятор отсутствует. Теплоноситель из насоса по трубам перемещается в радиатор. Подобным же образом нагретое масло можно вывести и на другой теплообменник или же прямо в трубы отопления.
Позднее конструкция теплового насоса френетта была существенно изменена. Вал ротора по-прежнему остался в горизонтальном положении, а вот внутренняя часть была сделана из двух вращающихся барабанов и помещенной между ними крыльчатки. В качестве теплоносителя здесь снова используется жидкое масло.
В этом варианте теплового насоса Френетта два цилидра вращаются рядом, они разделены крыльчаткой особой конструкции из очень прочного металла (+)
При вращении этой конструкции масло дополнительно нагревается, поскольку проходит через специальные отверстия, сделанные в крыльчатке, а затем проникает в узкую полость между стенками корпуса насоса и его ротором. Таким образом, эффективность насоса Френетта была существенно повышена.
По краям крыльчатки для теплового насоса Френетта сделаны небольшие отверстия. Теплоноситель быстро и эффективно нагревается, проходя через них (+)
Однако стоит отметить, что для изготовления в домашних условиях этот тип насоса не слишком подходит. Для начала понадобится найти достоверные чертежи или рассчитать конструкцию самостоятельно, а это под силу только опытному инженеру.
Затем понадобится найти особую крыльчатку с отверстиями подходящего размера. Этот элемент теплового насоса работает при повышенных нагрузках, поэтому он должен быть выполнен из очень прочных материалов.
Устанавливаем отопление схема и порядок работ
Водяное отопление своими руками производится по четкому плану действий.
Итак, у вас нарисована схема частного дома, на ней отмечены будущие батареи, просчитана длина труб, вы уже определились с системой отопления дома, изучили видео и готовы приступать к строительным работам своими руками.
По возможности, система секций должна быть шире оконного блока.
Однако на практике это не всегда выдерживается. Если окна частного дома не пропускают холодный воздух внутрь помещения, то суммарная длина всех секций может быть меньше, чем окно.
Установка радиаторов осуществляется четко по уровню и всегда ниже оконного проема. Красота, конечно, важна, но не первостепенна.
Случайно допущенный уклон, даже небольшой, создаст эффект подземной речки – со стороны приподнятого края будет раздаваться журчание жидкости. Поэтому проверяйте установку уровнем.
Важно соблюсти расстояния от пола и от стен. Идеальным принято считать расстояние от батареи до стены 3-5 м, а до пола – не более 10 см
Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского
Для удаления случайно попавшего воздуха стоит вмонтировать вентиль или кран Маевского.
К развешенным радиаторам подводится штроба. Рассчитайте так, чтобы остался паз глубиной 4-6 мм от фитинга до края — при нагреве труба может увеличиться.
Используйте длину менее 10 метров или вваривайте изгибы для компенсации теплового расширения.
Есть варианты применения медных или нержавеющих труб, однако наиболее хорошо себя зарекомендовали в сочетании «цена-качество» армированные полипропиленовые.
Они относительно недорогие и их удобно монтировать.
Существуют разные модели подключения радиаторов, проводящих водяное теплоснабжение.
Нижняя схема (подвод и отвод присоединяются к нижним патрубкам секций), она чревата теплопотерями 12-15% и неравномерным прогревом батарей.
При одностороннем подключении подвод монтируется к верхней части секции, а обратка – к нижней части этой же секции. При таком подключении все секции прогреваются равномерно.
Если количество секций значительно, то оптимально применять диагональное подключение. Оно отличается от одностороннего тем, что отвод монтируется к нижней части противоположной секции.
Когда ясна схема подключения секций батарей отопления, приступаем к установке системы труб.
Конечно, стоит посмотреть видео монтажа и потренироваться на обрезках, оставшихся после того, как окончена установка трубы в штробу.
Оплавляем трубу и фитинг разогретым до 260 градусов паяльником. Совмещение нужно производить путем вдавливания меньшего сечения в большее.
Стоимость установки
Установка и пусконаладочные работы производятся по самым разнообразным расценкам, зависящим от состава работ, оборудования которое применяется и техники, объемов и других факторов. Очень важным обстоятельством считается общая финансовая атмосфера в регионе, состояние платежеспособности населения.
Во всяком случае, затраты на процесс установки и пуск системы затребуют ориентировочно 20% от всей цены оборудования, что значительно проявится на кошельке клиента.
Большая цена установочных работ нередко оказывается основой самостоятельной установки и запуска системы, что выполняет допустимым незначительный ремонт и обслуживание без вовлечения профессионалов. Однако, нужно в виду иметь, что многие фирмы отказывают в гарантийном или сервисном обслуживании, если установка производилась сторонними людьми.
