Принцип работы и схема подключения теплового реле

Особенности установки теплового реле

Обычно монтаж производится вместе с магнитным пускателем, который обеспечивает подключение и запуск электродвигателя. Некоторые тепловые реле устанавливаются как самостоятельные приборы на DIN-рейку либо на монтажные панели (ТРН или РТТ). Причем если у реле ТРН есть лишь пара входящих подключений, то фаз все равно 3.

Отключенный фазный провод выводится с пускателя к двигателю в обход устройства. Изменение тока будет происходить пропорционально во всех фазах, в результате чего достаточно контролировать только две из них.

Возможно подключение теплового реле и с помощью токовых трансформаторов, что целесообразно при использовании мощных моторов

Как бы там ни было, важно избегать ошибок при установке, например, нельзя подключать реле с параметрами, не соответствующими характеристикам электродвигателя

Технические характеристики тепловых реле:
Номинальное напряжение переменного тока, В	660
Частота переменного тока, Гц	50 (60)
Время срабатывания при токе 1,2 Iном, мин	20
Время ручного возврата, мин, не менее	1,5
Время срабатывания при нагрузке 6-кратным Iном, с	РТЛ-1000	4,5 … 9,0
РТЛ-2000	4,5 … 12,0
Термическая стойкость реле, с, при нагрузке 18-кратным Iном на ток:	до 10А	0,5
свыше 10А	1,0
Тип реле	Диапазон регулирова-ния номинального тока несрабатывания, А	Мощность, потребляемая одним полюсом реле, Вт	Тип реле	Диапазон регулирова-ния номинального тока несрабатывания, А	Мощность, потребляемая одним полюсом реле, Вт
Номинальный ток 25А
РТЛ-1001	0,10 … 0,17	2,05	РТЛ-1008	2,40 … 4,00	1,87
РТЛ-1002	0,16 … 0,26	2,03	РТЛ-1010	3,80 … 6,00	1,84
РТЛ-1003	0,24 … 0,40	1,97	РТЛ-1012	5,50 … 8,00	1,68
РТЛ-1004	0,38 … 0,65	1,99	РТЛ-1014	7,00 … 10,0	1,75
РТЛ-1005	0,61 … 1,00	1,8	РТЛ-1016	9,50 … 14,0	2,5
РТЛ-1006	0,95 … 1,6	1,8	РТЛ-1021	13,0 … 19,0	2,75
РТЛ-1007	1,50 … 2,60	1,8	РТЛ-1022	18,0 … 25,0	2,8
Номинальный ток 80А
РТЛ-2053	23 … 32	2,43	РТЛ-2059	47 … 64	3,69
РТЛ-2055	30 … 41	3,03	РТЛ-2061	54 … 74	4,38
РТЛ-2057	38 … 52	3,3	РТЛ-2063	63 … 86	5,62

Схема подключения

Как уже было сказано, тепловое реле защищает от долговременной перегрузки электрооборудование. Оно монтируется между источником питания и потребителем. Контроллируемый ток протекает через нагревательные элементы (1), они выгибаясь размыкают контакты (2) теплового реле, в этой схеме использовано 2-хфазное тепловое реле. Его контакты размыкают цепь катушки контактора или магнитного пускателя, также как если бы вы нажали кнопку «СТОП». В собранном виде эта схема выглядит так:

На первом плане видно как от выходящих контактов пускателя подключены две крайние фазы. На заднем плане видно, что к катушке реле подключена клемма от контактов ТРН. Если у вас используется реверсная схема магнитных пускателей, то подключение практически аналогичное, ниже это наглядно изображено. Контакты с маркировкой «10» и «12» подключаются в разрыв катушек пускателей КМ1 и КМ2. Здесь видно что есть нормально-замкнутая пара и нормально-разомкнутый контакт.

Это нужно, например, для индикации срабатывания тепловой защиты, т.е. к нему можно подключить лампочку-индикатор или подать сигнал на диспетчерский пульт или АСУ. На реле РТИ эти контакты размещены на передней панели:

• NO – нормально-открытый – на индикацию;
• NC – нормально-закрытый – на пускатель.

Кнопка STOP принудительно переключает контакты. При срабатывании такое реле должно остыть и оно повторно включится. Хотя в конкретном примере возможно и ручное и автоматическое повторное включение. Для этого предназначена синяя кнопка с крестовидной прорезью справа на лицевой панели, при закрытой крышке она заблокирована.

Устройство автоматического выключателя

Методы регулировки реле

Шаг первый – определить уставку теплового реле:

N1 = (Iн – Iнэ)/cIнэ

где Iн – номинальный ток нагрузки электродвигателя, Iнэ – номинальный ток нагревательного элемента теплового реле, с – коэффициент деления шкалы (например, с = 0,05).

Шаг второй – введение поправки на температуру окружающей среды:

N2 = (T – 30)/10

где Т – температура окружающей среды, °С.

Шаг третий:

N = N1 + N2

Шаг четвертый – выставить регулятор на нужное число делений N.

Поправка на температуру вводится, если температура окружающей среды слишком высокая или низкая. Если на температуру в помещении где установлено реле значительно влияет температура на улице, то поправку следует производить зимой и летом.

Реле, оборудованные термосопротивлением ПТК

Это еще одна категория тепловых реле, обладающих способностью отслеживать температуру и защищать электродвигатель от перегруза. Обладая компактными размерами, они обладают низкой тепловой инерцией и малым временем реакции.

В число достоинств этих реле входит:

1. Защита от перегрузки при повышении температуры воздуха.
2. Защита при повреждении вентиляционной системы.
3. Предупреждение неправильной работы двигателя при значительном увеличении частоты запусков электродвигателя.
4. Предупреждение от неправильной работы, связанной с толчковыми режимами.

Основные компоненты, из которых состоит тепловое реле

В комплект устройства тепловых реле входят следующие элементы, без которых невозможна их полноценная работа в качестве прибора управления электродвигателем:

• Термистор ПТК (положительный температурный коэффициент), его месторасположение предопределено в месте, наиболее подвергающемуся нагреву: подшипники разных видов, обмотка статора и прочее. Они обладают статичными свойствами, их сопротивление повышается при достижении номинального температурного порога.
• Электронное устройство, которое получает питание от сети постоянного или переменного тока и производит замеры сопротивления подключенного датчика. При достижении температурных границ номинального значения в устройстве происходит скачок величины сопротивления термистора. Он расположен в цепи порогового элемента в общей конструкции устройства, следствием его функций является срабатывание реле на выходе из цепи.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Обозначение реле на схеме

Чтобы отремонтировать или создать новое электрооборудование, мало знать как работает реле, нужно знать как оно выглядит на схемах. В приведенной ниже таблице показаны самые основные буквенно-графические обозначения КУ принятые в международном классификаторе.

Основные обозначения

Изображение	Описание
	Схематически обмотка соленоида выглядит как прямоугольник, от наибольших сторон которого отходят выводы питания электромагнита – А и А1. Также на схеме это коммутационное устройство может обозначаться буквой К.
	Контакты КУ на схеме изображаются точно так же как и контакты переключателей.
	Поляризованное реле на схеме изображается в виде прямоугольника с жирной точкой на одном из выводов контакта. Буквенное обозначение P внутри прямоугольника также говорит о полярности устройства.
	Иногда внутри прямоугольника указывают параметры или конструктивные особенности. Так, например, две наклонные линии могут обозначать, что в устройстве имеется 2 обмотки.

Подробнее, с символическим обозначением реле и других элементов электронных и электрических схем, можно ознакомиться, заглянув в специальные справочники, которых в интернете довольно много.

1.Принцип действия тепловых реле.

Тепловые
реле—
это электрические аппараты, предназначенные
для защиты электродвигателей от токовой
перегрузки. Наиболее распространенные
типы тепловых реле — ТРП, ТРН, РТЛ и РТТ.
Принцип действия тепловых реле основан
на свойствах биметаллической пластины
изменять свою форму при нагревании. В
общем случае тепловое реле представляет
собой расцепитель, в основе которого
лежит биметаллическая пластина, по
которой протекает ток. Под воздействием
теплового эффекта протекающего тока,
биметаллическая пластина изгибается,
разрывая цепи. При этом происходит
изменение состояния дополнительных
контактов. Первая и основная функция
тепловых реле — защита электрооборудования
от перегрузки.

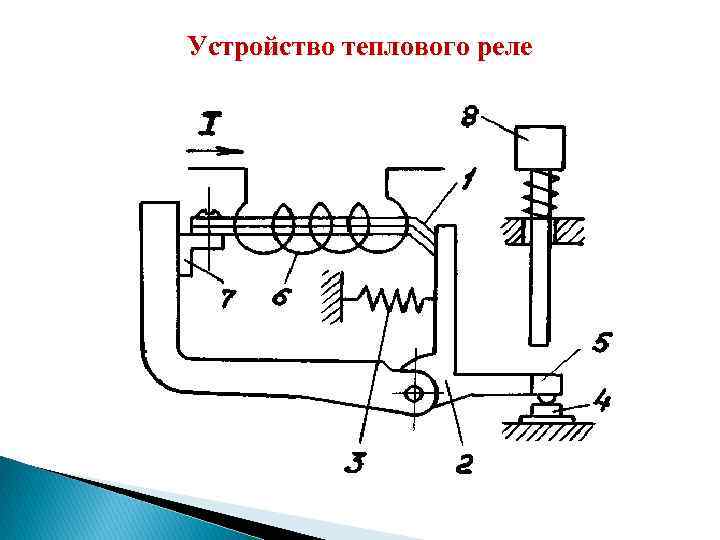

Рис.1.Тепловое
реле.

Долговечность
энергетического оборудования в
значительной степени зависит от
перегрузок, которым оно подвергается
во время работы. Для любого объекта
можно найти зависимость длительности
протекания тока от его величины, при
которых обеспечивается надежная и
длительная эксплуатация оборудования.
Эта зависимость представлена на рисунке
2 (кривая 1).

Рис.2.
Зависимость длительности протекания
тока от его величины.

При
номинальном токе допустимая длительность
его протекания равна бесконечности.
Протекание тока, большего, чем номинальный,
приводит к дополнительному повышению
температуры и дополнительному старению
изоляции. Поэтому чем больше перегрузка,
тем кратковременнее она допустима.
Кривая 1 на рисунке устанавливается
исходя из требуемой продолжительности
жизни оборудования. Чем короче его
жизнь, тем большие перегрузки допустимы.
При идеальной защите объекта зависимостьt ср
(I) для реле должна идти немного ниже
кривой для объекта. Для защиты от
перегрузок, наиболее широкое распространение
получили тепловые реле с биметаллической
пластиной. Биметаллическая пластина
теплового реле состоит из двух пластин,
одна из которых имеет больший температурный
коэффициент расширения, другая —
меньший. В месте прилегания друг к другу
пластины жестко скреплены либо за счет
проката в горячем состоянии, либо за
счет сварки. Если закрепить неподвижно
такую пластину и нагреть, то произойдет
изгиб пластины в сторону материала с
меньшим. Именно это явление используется
в тепловых реле. Широкое распространение
в тепловых реле получили материалы
инвар (малое значение a) и немагнитная
или хромоникелевая сталь (большое
значение a). Нагрев биметаллического
элемента теплового реле может производиться
за счет тепла, выделяемого в пластине
током нагрузки. Очень часто нагрев
биметалла производится от специального
нагревателя, по которому протекает ток
нагрузки. Лучшие характеристики
получаются при комбинированном нагреве,
когда пластина нагревается и за счет
тепла, выделяемого током, проходящим
через биметалл, и за счет тепла, выделяемого
специальным нагревателем, также
обтекаемым током нагрузки. Прогибаясь,
биметаллическая пластина своим свободным
концом воздействует на контактную
систему теплового реле.

Особенности выбора теплового реле

Выбор ТР должен начинаться с изучения инструкции. Технический документ аппарата содержит следующую информацию:

• связь тока нагрузки и периода срабатывания;
• состояние для старта – охлаждение или перегрев;
• номинальная нагрузка электромотора – оптимальный показатель перегрузки составляет 20-30 %;
• время постоянной нагрузки – от 5 до 10 мин;
• период продолжительной нагрузки – от 40 мин до 1 часа;
• зависимость нагревания пластины от температуры воздуха.

Релейные приборы теплового типа характеризуются высокой скоростью и большим диапазоном срабатывания. Их легко устанавливать самостоятельно. Для обеспечения своевременного выключения двигателя в случае перегрузки ТР настраивается на специальном стенде.

Конструктивное исполнение тепловых реле

Тепловые реле всех видов имеют аналогичное устройство. Наиболее важный элемент любого из них — чувствительная биметаллическая пластина.

Значение тока срабатывания находится под влиянием температурных показателей среды, в которой работает реле. Рост температуры уменьшает время срабатывания.

Чтобы это влияние свести к минимуму, разработчики устройств выбирают как можно большую температуру биметалла. С этой же целью некоторые реле снабжают дополнительной компенсационной пластиной.

Состоит прибор из корпуса (1), пластины биметаллической (2), толкателя (3), пластины исполнительной (4), пружины (5), регулировочного винта (6), пластины компенсатора (7), контактов (8), эксцентрика (9), кнопки возврата (10)

Если в конструкцию реле включены нихромовые нагреватели, подключение их осуществляют по параллельной, последовательной или параллельно-последовательной схеме с пластиной.

Значение тока в биметалле регулируют при помощи шунтов. Все детали вмонтированы в корпус. Биметаллический элемент U-образной формы зафиксирован на оси.

Цилиндрическая пружина упирается в один конец пластины. Другим концом она базируется на уравновешенной изоляционной колодке.Совершает повороты вокруг оси и является опорой для контактного мостика, оснащенного контактами из серебра.

Для координации тока уставки биметаллическая пластина своим левым концом соединена с ее механизмом. Регулировка происходит за счет влияния на первичную деформацию пластины.

Если величина токов перегрузки становится равной или большей чем уставки, изоляционная колодка поворачивается под воздействием пластины. Во время ее опрокидывания происходит отключение размыкающего контакта устройства.

Приспособление ТРТ в разрезе. Здесь основными элементами являются: корпус (1), механизм уставки (2), кнопка (3), ось (4), контакты серебряные (5), контактный мостик (6), изоляционная колодка (7), пружина (8), пластина биметаллическая (9), ось (10)

Автоматически реле делает возврат в первоначальное положение. Процесс самовозврата занимает не более 3 минут с момента включения защиты. Возможен и ручной возврат, для этого предусмотрена специальная клавиша Reset.

При ее использовании прибор занимает исходное положение за 1 минуту. Чтобы задействовать кнопку, ее проворачивают против часовой стрелки до момента, когда она поднимется над корпусом. Ток уставки обычно указан на щитке.

Конструкция и работа теплового реле

17 марта 2016 года. администратор

Тепловое реле – это защитное устройство, которое отключает двигатели в случае длительной перегрузки, а также в случае обрыва одной фазы электросети. Тепловое реле обычно устанавливается после магнитного пускателя для обесточивания электродвигателя путем отключения питания от катушки магнитного пускателя через размыкающий контакт в цепях управления.

Тепловые реле серий TRL, PTL, PTT и других наиболее часто используются на производственных предприятиях. В этой статье мы рассмотрим устройство и принцип работы реле PTT-111 UHL 4, которое используется с магнитными пускателями серии PME.

Технические характеристики теплового реле отключения PTT-111 UHL4

-Рабочий ток теплового расцепителя – 10 A;

-Напряжение силовой цепи – 220 В, 400 В, 660 В

-Один нормально замкнутый контакт 95-96;

-установка тока отключения от 5,35 A до 7,35 A.

Строительство и эксплуатация теплового реле

Тепловые реле устроены аналогичным образом и состоят из следующих основных элементов. Основным измерительным элементом является биметаллическая пластина, состоящая из двух металлов: железо-никелевого сплава и латуни, спаянных вместе, которые имеют разные коэффициенты линейного теплового расширения. Этот коэффициент описывает, насколько может расшириться металлическая пластина, в данном случае при нагревании. Для сравнения, коэффициент линейного теплового расширения латуни составляет 18,7 () по сравнению с железо-никелевым сплавом 1,5 (), поэтому при нагревании латунь будет быстрее увеличивать свою длину, тем самым изгибая биметаллическую пластину в своем направлении. Это свойство используется в тепловом реле!

1-Конструкция теплового реле;

2-Биметаллическая пластина с нагревательным элементом;

5 – Пружина замыкающего контакта

6-Регулировочный винт для пластины температурной компенсации

7-Пластина температурного компенсатора;

9- Эксцентрик с ползунком для установки тока срабатывания;

10-Кнопка сброса реле.

Согласно закону Джоуля-Ленца, электрический ток, протекающий через проводник, вызывает нагревание проводника, т.е. часть электрической энергии расходуется на потерю тепла. Чем больше ток в проводнике одинакового сечения, тем больше он нагревается (перегрузка). В тепловых реле, с другой стороны, биметаллическая пластина нагревается непосредственно от нагревательного элемента-проводника, через который электрический ток поступает к электродвигателю. Нагретая и согнутая биметаллическая пластина воздействует через толкатель на исполнительную пластину температурного компенсатора, которая, в свою очередь, разъединяет закороченные контакты в цепи катушки магнитного пускателя и кнопки включения/выключения реле (наиболее наглядно показано на этом рисунке).

Поскольку на работу теплового реле влияет температура окружающей среды (дополнительный нагрев), в качестве “противовеса” также используется биметаллическая пластина температурного компенсатора, изогнутая в противоположном направлении и регулируемая специальным винтом.

Эксцентриковый или отключающий регулятор тока имеет шкалу с 5 делениями влево (уменьшение тока) и 5 делениями вправо (увеличение тока) от начальной риски. Ток срабатывания регулируется путем изменения зазора между толкателем и исполнительной пластиной с помощью эксцентрикового ползунка на пластине температурного компенсатора.

Если одна фаза трехфазного двигателя прерывается, нагрузка передается на две другие фазы, вызывая увеличение электрического тока в них, нагрев обмоток и, как следствие, срабатывание теплового реле – защита от работы на пониженной фазе!

Рекомендации:

-Если срабатывает тепловое реле, подождите, пока оно остынет, и проверьте причину срабатывания (тщательно проверьте двигатель);

– В зависимости от температурных условий работы электродвигателей рекомендуется устанавливать эксцентрик влево или вправо;

-Периодическая проверка и ремонт теплового реле во избежание преждевременного выхода из строя!

N1 = (Iin – Ine)/cIne

Процесс подключения

Ниже приведена схема подключения ТР с обозначениями. На ней можно найти сокращение КК1.1. Оно обозначает контакт, который в нормальном состоянии является замкнутым. Силовые контакты, через которые ток поступает на двигатель обозначены сокращением KK1. Автоматический выключатель, который находится в ТР обозначен как QF1. При его задействовании происходит подача питания по фазам. Фаза 1 управляется отдельной клавишей, которая обозначена маркировкой SB1. Она выполняет аварийную ручную остановку в случае возникновения непредвиденной ситуации. От нее контакту уходит на клавишу, которая обеспечивает пуск и обозначена сокращением SB2. Дополнительный контакт, который отходит от клавиши пуска, находится в дежурном состоянии. Когда выполняется запуск, тогда ток от фазы через контакт поступает на магнитный пускатель через катушку, которая обозначается KM1. Происходит срабатывание пускателя. При этом те контакты, которые в нормальном положении являются разомкнутыми замыкаются и наоборот.

Когда замыкаются контакты, которые на схеме находятся под сокращением KM1, тогда происходит включение трех фаз, которые пускают ток через тепловое реле на обмотки двигателя, который включается в работу. Если сила тока будет расти, тогда из-за воздействия контактных площадок ТР под сокращением KK1 произойдет размыкание трех фаз и пускатель обесточивается, а соответственно останавливается и двигатель. Обычная остановка потребителя в принудительном режиме происходит посредством воздействия на клавишу SB1. Она разрывает первую фазу, которая прекратит подачу напряжения на пускатель и его контакты разомкнутся. Ниже на фото можно увидеть импровизированную схему подключения.

Есть еще одна возможная схема подключения этого ТР. Разница заключается в том, что контакт реле, который в нормальном состоянии является замкнутым при срабатывании разрывает не фазу, а ноль, который уходит на пускатель. Ее применяют чаще всего в силу экономичности при выполнении монтажных работ. В процессе нулевой контакт подводится к ТР, а с другого контакта монтируется перемычка на катушку, которая запускает контактор. При срабатывании защиты происходит размыкание нулевого провода, что приводит к отключению контактора и двигателя.

Реле может быть смонтировано в схему, где предусмотрено реверсивное движение двигателя. От схемы, которая была приведена выше различие заключается в том, что присутствует НЗ контакт, в реле, которое обозначено KK1.1.

Если реле срабатывает, тогда происходит разрыв нулевого провода контактами под обозначением KK1.1. Пускатель обесточивается и прекращает питания двигателя. В экстренной ситуации кнопка SB1 поможет быстро разорвать цепь питания, чтобы остановить двигатель. Видео о подключении ТР можно посмотреть ниже.

Источники

• https://6watt.ru/elektrooborudovanie/rele-i-datchiki/teplovoe-rele-dlya-elektrodvigatelya
• https://electricremont.ru/vybor-teplovogo-rele-dlya-elektrodvigatelya.html
• https://fb.ru/article/339859/teplovoe-rele-dlya-elektrodvigatelya-shema-printsip-deystviya-tehnicheskie-harakteristiki
• https://2proraba.com/elektrika/teplovoe-rele-dlya-elektrodvigatelya-sxema-podklyucheniya.html

Принцип действия устройства

Тепловые перегрузки в двигателях и других электрических устройствах происходят тогда, когда величина проходящего через нагрузку тока превышает номинальный рабочий ток аппарата. На свойстве тока разогревать проводник при прохождении и построено ТР. Встроенные в него биметаллические пластины рассчитаны на определенную токовую нагрузку, превышение которой приводит к сильной их деформации (изгибу).

Пластины надавливают на подвижный рычаг, который, в свою очередь, воздействует на защитный контакт, размыкающий цепь. По сути, ток, при котором цепь разомкнулась, и есть током срабатывания. Его величина эквивалентна температуре, превышение которой может привести к физическому разрушению электрических приборов.

Современные ТР имеют стандартную группу контактов, одна пара которых является нормально замкнутой – 95, 96; другая – нормально разомкнутой – 97, 98. Первая предназначена для подключения пускателя, вторая – для схем сигнализации. Тепловое реле для электродвигателя способно работать в двух режимах. Автоматический предусматривает самостоятельное включение контактов пускателя при охлаждении пластин. В ручном режиме контакты в исходное состояние возвращает оператор, нажимая на кнопку «сброс». Также можно отрегулировать порог срабатывания устройства путем вращения подстроечного винта.

Еще одной функцией защитного устройства является отключение двигателя при обрыве фазы. В таком случае двигатель также перегревается, потребляя больший ток, и, соответственно, пластины реле разрывают цепь. Для предотвращения воздействия токов короткого замыкания, от которого ТР не в силах защитить двигатель, в цепь обязательно включают автомат защиты.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Выводы и полезное видео по теме

Видео #1. Обзор принципа действия, типов и основных неисправностей пускозащитного реле:

Видео #2. Признаки поломок распространенного пускового реле РКТ. Подключение внешнего конденсатора для компенсации нестабильного напряжения:

Видео #3. Прозвон двигателя и реле. Ремонт катушки:

Несложная конструкция пускового реле позволяет самостоятельно находить неисправности и легко устранять их. Для этого не нужны глубокие знания в электрике или специальный инструмент.

Однако необходимо соблюдать пунктуальность, так как от качества проведенных работ зависит функциональность дорогостоящего оборудования.

Хотите рассказать о том, как подбирали пусковое реле для восстановления работоспособности холодильного агрегата? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки, задавайте вопросы.

Основным средством защиты электроприводов от перегрузок в настоящее время являются тепловые реле, а также автоматические выключатели с тепловыми расцепителями. Наибольшее распространение получили двухполюсные реле типа ТРН и ТРП, а также трехполюсные — РТЛ, РТТ. Последние имеют улучшенные характеристики и обеспечивают защиту от несимметричных режимов.

При 20 % перегрузке тепловое реле должно отключать электродвигатель за время не более 20 мин, а при двукратной перегрузке – примерно за 2 мин. Однако это требование часто не выполняется по той причине, что номинальный ток нагревательного элемента теплового реле не соответствует номинальному току защищаемого электродвигателя. На работу тепловых реле существенное влияние оказывает температура окружающей среды.

Основным параметром тепловых реле является время-токовая защитная характеристика, т. е. зависимость времени срабатывания от величины перегрузки.

Первая из них – для реле, находящегося в холодном состоянии (разогрев током начинается, когда реле имеет температуру, равную температуре окружающей среды), и вторая – для реле, находящегося в горячем состоянии (режим перегрузки наступает после работы реле в течение 30 – 40 мин под номинальным током).

Рис. 1. Защитные характеристики теплового реле: 1 – зона срабатывания из холодного состояния, 2 – зона срабатывания из горячего состояния

Для обеспечения надежного и своевременного отключения электродвигателя при перегрузке тепловое реле должно настраиваться на специальном стенде. При этом исключается ошибка из-за естественного разброса номинальных токов заводских нагревательных элементов.

При проверке и настройке тепловой защиты на стенде используется так называемый метод фиктивных нагрузок. Через нагревательный элемент пропускают ток пониженного напряжения, имитируя таким образом реальную нагрузку, и по секундомеру определяют время срабатывания. В процессе настройки необходимо стремиться к тому, чтобы 5. 6-кратный ток отключался через 9 – 10 с, а 1,5-кратный через 150 с (при холодном состоянии нагревателя).

Для настройки тепловых реле можно использовать серийно выпускавшиеся cпециализированные стенды.

На рис. 2 показана схема такого устройства. Приспособление состоит из маломощного нагрузочного трансформатора TV2, к вторичной обмотке которого подключается нагревательный элемент теплового реле КК, а напряжение первичной обмотки плавно регулируется автотрансформатором TV1 (например ЛАТР-2). Ток нагрузки контролируется амперметром РА, включенным во вторичную цепь через трансформатор тока.
