Как правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Основные преимущества шариковых направляющих

Как показывает опыт эксплуатации шариковых и роликовых «телескопов», несмотря на более высокую стоимость, использование полозьев с шариковыми опорами предпочтительнее. Главными достоинствами этого вида мебельной фурнитуры являются:

  • более высокие надежность, практичность и долговечность;
  • большие функциональность и универсальность, а также лучшие потребительские качества;
  • повышенная плавность хода;
  • Большие удельные нагрузки, воспринимаемые опорными телами качения.

Благодаря последнему преимуществу, при производстве офисной мебели в большинстве случаев используют шариковые «телескопы».

Как заменить направляющие для выдвижных ящиков своими руками

Как заменить роликовые/шариковые/телескопические направляющие на ящиках

Испорченные предметы мебели стоит своевременно ремонтировать, потому что если этого не сделать, то дальнейшая эксплуатация способна привести к большим разрушениям.

После этого материал отслоиться. В этом случае выполнить ремонтные работы комода стоит как можно скорее, пока внутренние древесные слои не стали коробиться. Для начала отслоившийся слой шпона стоит прогладить горячим утюгом через бумажный лист. Если данная мера не дала видимых результатов, то вдоль древесных волокон потребуется создать малый спил. После этого немного приподнимите край шпона и промазывают 2 части надпила клеевым составом. Просочившийся через край клей можно стереть губкой, причем сразу же. Настоятельно рекомендуем обрабатывать швы при помощи морилки. Финальным этапом станет покрытие надпила при помощи бесцветного лакокрасочного состава.

Как заменить направляющие

Чаще всего выдвижные мебельные ящики и панели снабжают направляющими роликового типа. У них лишь 2 опорные точки (т.е. ролика), которые размещены на несущей конструкционной части. По такой причине направляющие не самые надежные и весьма часто ломаются. Лучше всего выполнить замену такой фурнитуры при помощи шариковых элементов. В их конструкции есть средний цельный блок, на котором размещены маленькие шарики.

Эти типы направляющих почти нереально поставить неправильно. Они дают возможность выдвинуть ящик и жестко закрепить его в закрытом виде. Чтобы заменить направляющие ящиков, вначале стоит вынуть блок и снять с него прежнюю фурнитуру. Такие крепления закрепляют на пару-тройку шурупов

Обратите внимание, что шариковые типы направляющих стоит разместить параллельно друг к другу. Это наиболее важный и при этом сложный нюанс монтажа

Чтобы сделать все правильно, вначале следует выполнить разметку на ящиках и комодном каркасе. Посредством строительного уровня проследите, чтобы крепления были размещены аккурат по горизонтали. После выравнивания, направляющие стоит закрепить их посредством шурупов по 1.5 см.

Ремонт каркаса

Произвести ремонтные работы выдвижных ящиков не так уж сложно. Чтобы восстановить старое дно, потребуется снять прежнее крепление. После этого дно стоит прострелить по всему периметру при помощи скоб. Крепления обязательно должны задевать стенки по бокам.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

  1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
  2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Цены на аккумуляторные отвертки

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Особенности телескопических систем

Шариковые направляющие имеют довольно простую конструкцию, их механизм представляет собой главные и вспомогательные детали — это полозья из металла и шарики, а также элементы стопора и прочие ограничители, которые бывают металлическими или пластиковыми.

Телескопические направляющие относятся к технологичной, долговечной фурнитуре

Такая система значительно облегчает процесс эксплуатации

Для того, чтобы понять механизм их работы, мы рассмотрим самый простой вариант двухсекционных неразборных телескопов. В данном случае имеется две рельсы, которые отличаются по габаритам и имеют п-образную форму, благодаря чему одна деталь может поместиться в другой.

Механизм приводится в действие путем перемещения металлических дорожек

В верхней или нижней части (между деталями) находятся небольшие шарики, а стопор представлен выступающим краем рельсы. Так на определенном участке прекращается ее движение.

Такое название системы получили благодаря тому, что одна дорожка помещается в другую и выдвигается по принципу телескопа

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

Для этого при расчете обязательно учитываются крайние положения ящиков

Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы

При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5

Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

  • Типы направляющих
  • Установка роликовых элементов
  • Монтаж шариковых направляющих

Направляющие для ящиков

С тех пор, как в мебельном производстве появились устройства, обеспечивающие легкое и мягкое перемещение выдвижных элементов, они постоянно претерпевают изменения конструкции, улучшая свой функционал.

Нагрузка, которую выдерживают роликовые направляющие, составляет 25 кг.

Наибольшую популярность приобрели направляющие роликового типа. Простая конструкция и монтаж позволяют легко снимать ящик с направляющих, что очень удобно для поддержания его чистоты и поиска потерянных вещей. Недостатки – шумный ход, сложность с подбором цвета, требовательны к обслуживанию.

Останавливая свой выбор на роликовых направляющих, важно учитывать их толщину: чтобы они служили долго, она должна быть от 1,2 мм. Более сложные по конструкции, монтажу и большей стоимости механизмы с шариковым подшипником

Они работают бесшумно, обладают плавным ходом, хорошо справляются с большой нагрузкой. Различаются по конструктивным особенностям:

Более сложные по конструкции, монтажу и большей стоимости механизмы с шариковым подшипником. Они работают бесшумно, обладают плавным ходом, хорошо справляются с большой нагрузкой. Различаются по конструктивным особенностям:

  • имеют доводчик и демпфер;
  • со скрытым монтажом;
  • телескопические, для полного открытия;
  • с действием обратной направленности.

Тандембоксы – сложная конструкция, которая представляет собой и направляющую, и боковую стенку ящика. Такие системы отличаются рядом преимуществ:

  • долговечность;
  • идеальность в работе;
  • на них установлен демпфер и доводчик.

За счет прекрасных эксплуатационных характеристик обеспечивается легкость использования изделий и долгий срок их службы.

Недостаток – высокая стоимость.

Советы по выбору направляющих для выдвижных ящиков

Выбор новых направляющих для выдвижного ящика является несложным мероприятием

В первую очередь следует обратить внимание на толщину изделий. Чем толще металл для направляющих, тем более длительным будет период их эксплуатации

Для роликовых систем металл должен иметь толщину 1-1,2 мм. Изделие следует попробовать на ощупь, проверить прочность, отсутствие повреждений, дефектов, сколов, характер функционирования шариков или роликов, которые должны свободно передвигаться без боковых люфтов. Необходимо, чтобы направляющие были ровными, что обеспечит плотное прилегание их к боковым стенкам.

Чем толще металл у направляющих, тем дольше выдвижной ящик будет добросовестно функционировать долгие годы

Механизмы представлены в двух вариантах, каждый из которых имеет свои преимущества и недостатки. Простотой конструкции и низкой стоимостью характеризуется роликовая система. Такой вариант лучше использовать для элементов мебели, которые будут редко эксплуатироваться и не будут воспринимать существенные нагрузки.

Шариковые направляющие для ящиков являются более надежными и долговечными. Они способны выдерживать довольно большую нагрузку. Среди разновидностей изделий существуют скрытые варианты, которые крепятся не со стороны боковых стенок, а ко дну. Такой механизм защищен от попадания грязи и обеспечивает эстетичный вид выдвижного изделия.

Обе детали направляющих должны иметь специальные выступы, способствующие надежной фиксации ящика в момент его полного выдвигания. Это предотвратит падение конструкции.

Размеры направляющих должны идеально соответствовать мебели, где будет устанавливаться ящик

Также стоит обратить внимание на изготовителя. Лучше выбирать направляющие от известных брендов, которые завоевали доверие потребителей в изготовлении высококачественной, надежной и долговечной фурнитуры для мебели

В случае самостоятельного изготовления мебели ее параметры следует заранее рассчитать, что будет способствовать правильному монтажу шариковых направляющих для выдвижного ящика. Размеры конструкции не должны совпадать с габаритами шкафа. В обязательном порядке предусматривается технологический зазор, который будет компенсировать погрешности измерений и даст возможность свободно передвигаться всем комплектующим. Между боковыми элементами должно быть расстояние 1,3 см, а между задними – 1 см.

Значение ширины выдвижного ящика определяется посредством вычитания из ширины мебели удвоенной толщины ее боковых стенок, двойного значения толщины механизма и удвоенного параметра зазора.

На основании габаритов выдвижного ящика подбирается размер шариковых полозьев. Длина направляющих должна быть такой же, как глубина ящика. Минимальное значение составляет 200 мм. Стандартные ящики имеют глубину 250-800 мм и высоту 80-250 мм, которая должна быть меньше размера его лицевой панели. Это обеспечит свободное положение предметов в случае избыточного заполнения ящика.

Чтобы выдвижные ящики хорошо функционировали, надо ответственно подойти к выбору направляющих

Перед тем как установить шариковые направляющие для ящика выполняется разметка, которая должна быть произведена максимально точно, что исключит вероятность перекоса ящика и других неудобств при дальнейшей эксплуатации.

Разновидности телескопических направляющих

В современных мебельных гарнитурах для удобства эксплуатации устанавливаются различные системы рельсовых направляющих. Телескопические направляющие различаются по разным параметрам. Среди них можно выделить следующие основные виды:

  • В зависимости от вида целостности различают разборные и неразборные.
  • По количеству ступеней в конструкции различают две и несколько ступеней. Как правило, это зависит от того, насколько далеко вам нужно отодвинуть предметы мебели. Для более сильного расширения используют многоступенчатые. Но ими сложнее пользоваться.
  • Также есть модели с доводчиком. Они обычно дороже, но очень удобны и практичны.
  • В зависимости от степени выдвижения: неполные (частичные), полные и сверхполные, их основное отличие заключается в том, насколько задний край ящика выдвигается относительно передней части тумбы.

Обычно на современном рынке представлены только самые удобные модели. Сложные опции не обоснованы и практически не используются, поэтому у вас не должно возникнуть трудностей с их открытием.

Преимущества использования мебельных доводчиков на кухне

Приготовление пищи сопровождается постоянным открыванием и закрыванием дверей шкафов или выдвижных ящиков. Да, любая хозяйка старается максимально аккуратно пользоваться мебелью

Но в критические моменты, когда что-то пригорает или начинает выкипать, трудно соблюдать осторожность. Резкое закрытие дверцы сопровождается громким ударом

От него страдает торец корпуса, крепеж, сам фасад.

Установка мебельных доводчиков на кухне поможет сохранить покой и тишину и в том случае, если члены семьи обладают разными биоритмами. За полночь или ранним утром, когда в целом очень тихо, нечаянный удар дверцы о корпус звучит просто оглушающе громко.

Кроме этого, установка доводчиков положительно сказывается и на долговечности мебели:

  1. Кромка корпуса шкафа практически не подвергается износу.
  2. При закрытии фасад не страдает, и тем самым со временем не ухудшается внешний вид.
  3. Мебельные петли не испытывают дополнительные ударные нагрузки.

При выборе доводчиков рекомендуется обращать внимание на фурнитуру известных и надежных производителей

Виды и характеристики направляющих из категории мебельной фурнитуры

Среди богатого разнообразия мебельной фурнитуры направляющие занимают немаловажное место. Они могут существенно различаться между собой по принципу действия и способу установки, но призваны решать одну и ту же задачу – обеспечивать бесшумное и плавное открывание/закрывание ящиков

Направляющие служат основой любых выдвижных систем, поэтому используются для всех разновидностей мебели, предусматривающих установку выдвигающихся компонентов.

В зависимости от конструкции изделия делятся на следующие виды:

  • Роликовые – наиболее востребованная продукция, ходовым элементом в которой выступают пластиковые ролики. При покупке мебельной фурнитуры роликовые направляющие выбирают обычно для небольших ящиков, выдерживающих нагрузку в пределах 10–25 кг.
  • Шариковые – надежные механизмы, работающие на шарикоподшипниковой системе. Изделия могут иметь частичное или полное выдвижение и отличаются впечатляющей грузоподъемностью до 50 кг, что делает их идеальным решением в оснащении тяжелых шкафов.
  • Метабоксы – фактически готовые ящики из металла, оборудуемые роликовыми направляющими. К их достоинствам относятся увеличенное внутреннее пространство и возможность с легкостью регулировать фасады.
  • Скрытого монтажа – монтируются под дном ящика, поэтому остаются невидимыми и создают ощущение, будто мебельная конструкция парит в воздухе. Если при выборе мебельной фурнитуры вы покупаете направляющие скрытого монтажа, нужно учитывать, что они достаточно сложны в установке, но при этом удобны в использовании и оснащены доводчиками с системой обратного действия.

Разновидности изделий

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.

Основные типы

Все телескопические вариант подразделяются по следующим признакам:

Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.

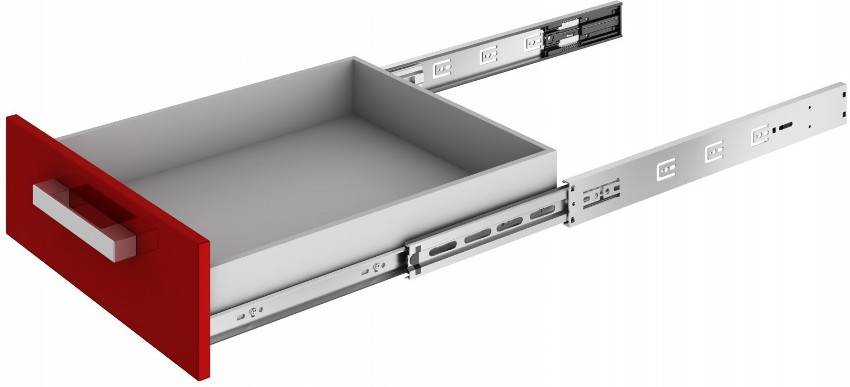

Конструкция состоит из трех основных узлов, показанных на схеме

Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.


Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные

Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.


Доводчик — специальный блок из пластика с наружного края конструкции

Направляющие отличаются и по степени выдвижения элементов, есть три основных варианта:

ИллюстрацияОписание

Системы частичного выдвижения. Стандартное решение, в котором элемент выходит не до конца, его небольшая часть остается внутри корпуса, как показано на фото. Это самые дешевые изделия, которые по принципу работы похожи на стандартные роликовые изделия, хотя по надежности они значительно превосходят данный аналог. Их использование оправдано, если полный доступ к внутренней полости вам не нужен.

Конструкции полного выдвижения. Этот тип обеспечивает полный доступ к содержимому выдвижного ящика, что очень удобно. Естественно, надежность системы на порядок выше, чем у первого варианта, так как она должна выдерживать более высокие нагрузки. Чаще всего это многоступенчатая система, так как обеспечить большой ход направляющей с помощью двух узлов невозможно.

Телескопические направляющие сверхполного выдвижения. Этот вариант позволяет ящикам выезжать за поверхность фасада мебели, обеспечивая наилучший доступ к содержимому. Подобная фурнитура обычно используется в элементах большой вместимости, она выдерживает высокие нагрузки, но и стоит заметно дороже вышеописанных аналогов.

Размеры направляющих

В продаже можно встретить разные типоразмеры телескопических систем:

ИллюстрацияОписание

Высота 17 мм. Самый компактный вариант, имеющий такие характеристики:

  • Длина от 182 до 438 мм. Используются для мелких ящиков в шкафах и комодах.
  • Допустимая нагрузка — 8-10 кг.
  • Под монтаж производитель рекомендует делать паз в стенке мебели глубиной 10 мм и высотой 17 мм.
  • Установка начинается со стенки мебели, только потом элемент прикручивается к боковой стороне ящика.
  • Вариант частичного выдвижения, неразборный — не самое удобное решение, которое в наши дни используется редко.

Высота 27-30 мм. Этот вариант более надежен и имеет такие характеристики:

  • Бывает как частичного, так и полного выдвижения.
  • Длина варьируется в диапазоне от 250 до 500 мм.
  • Допустимая нагрузка может составлять до 15 кг.
  • В отличие от первого типа фрезеровка боковых стенок мебели не требуется, что существенно упрощает монтаж и снятие.
  • Элементы разборные, при необходимости ящик быстро снимается.

Высота 35 мм. По основным характеристикам этот вид фурнитуры напоминает вышеописанный тип, поэтому перечислять все его основные особенности не имеет смысла. Единственное существенное различие заключается в допустимой нагрузке, тут она составляет уже 20 кг.

Высота 45 мм. Самое распространенное и востребованное решение на сегодняшний день, имеющее целый ряд преимуществ:

  • Диапазон длины варьируется от 250 до 700 мм с шагом всего в 50 мм.
  • Допустимая нагрузка может составлять до 38 кг, что очень и очень много.
  • Есть варианты всех типов — частичного, полного и сверхполного выдвижения.
  • Система подходит и в маленький кухонный шкафчик, и в объемный шкаф-купе, главное — подобрать оптимальный размер.

Зазор между ящиками комода

Точный расчет ящичных направляющих, залог правильной установки выдвижных ящиков. Правильно установленные ящики — взаимозаменяемы, т.е. ящик может без проблем занять правильное положение на месте другого без дополнительной подгонки.

!

Взаимозаменяемость возможна только среди ящиков с фасадами имеющими одинаковый размер по высоте.

Немного материальной части. Схема самих роликовых направляющих и их крепежных отверстий (рис.1):


Рис. 1.

Для наглядности, расчет будем вести на примере тумбы — основы компьютерного стола, на четыре выдвижных ящика равной высоты.

Рис. 2

Рис. 3


Рис. 4

И так, вот классическая разметка направляющих для тумбы стола, классической высоты 734 мм. (Рис. 5).

Рис. 5

На схеме ниже (Рис. 6) показаны исходные данные для такого расчета.


Рис. 6

Пояснения к чертежам.

Расчет направляющих, универсальный размер.

Высота боковины тумбы = 734 мм. Цоколь = 70 мм. 4 ящичных фасада. Сумма зазоров между фасадами 4 х 3 мм. = 12 мм. Получаем: 734 — 70 -12 = 652 мм. И делим на 4, тогда высота фасадов (выделены на рис.6 желтым) = 163 мм.

Для того, чтобы рассчитать высоту крепления направляющих так, чтобы те были взаимозаменяемые, надо учесть все крайние положения ящиков, перехлёсты их фасадов с каркасом тумбы. Крайние положения — это верхний и нижний ящики, где их фасады нахлёстываются на верхнюю связь или дно тумбы. Самое простое начать снизу, где дно тумбы задает нижнюю границу крепления направляющей. Осевая линия отверстий крепления, как видно на рис.1 равна 18мм. от нижнего её ребра, при этом дно ящика, установленного на направляющую, как раз совпадает с нижним её ребром (рис. 1).

Считаем так: если низ ящика совпадает с нижним ребром направляющей, то добавим еще 4 мм по высоте на выступающую головку самореза, чтобы они не задевали дна тумбы. Тогда получаем 18 + 4 мм. = 22 мм. — высота крепления первой направляющей от дна тумбы. Или 70 мм.(цоколь) + 16 мм.(дно) + 22 мм. = 108 мм. от нижнего торца боковины данной тумбы (рис 5.).

Почему именно 4 мм.? Для головки самореза будет достаточно и 1 — 1,5 мм. 4мм. это универсальный размер, взятый с учетом того, что каркас тумбы возможно будет изготовлен не только из плиты толщиной 16 мм., но и из плиты толщиной 18 мм. Тогда даже в таком случае останется достаточно зазора для головки самореза.

Размер 1.

Из выше приведенного расчета и рис.6 понятно, что расстояние от нижнего торца фасада нижнего ящика до оси крепления направляющей равен 38 мм. , т.е. 22 мм. + 16 мм. (дно на которое нахлёстывается фасад). Отсюда очень легко определить какое будет расстояние от нижнего торца фасада нижнего ящика до дна ящика. Это 38 — 18 =20 мм . (см. рис.6).

И так, ключевой размер для расчетов —

38 мм. , применим и для остальных ящиков, чтобы сделать их взаимозаменяемыми.

Следующая направляющая вычисляется еще более просто. Посмотрим на рисунки 5 и 6. Цоколь (70 мм.) + первый фасад (163 мм.) + зазор между фасадами (3 мм.) + 38 мм

. (Размер 1.) = 274 мм. (см. рис. 5). И так далее, по остальным направляющим.

Константа: 38 мм.

Расчет высоты самого ящика и крепления к нему фасада.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

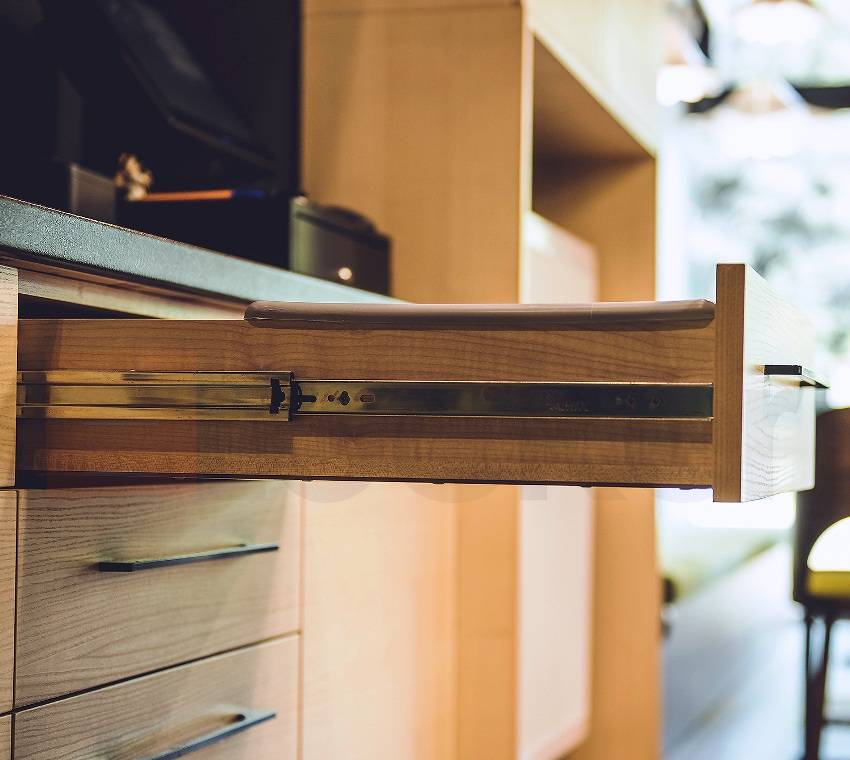

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
