Режимы работы NE555
Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.
Одновибратор
Принципиальная электрическая схема одновибратора приведена на рисунке. Для формирования одиночных импульсов, кроме микросхемы NE555, понадобится сопротивление и полярный конденсатор. Схема работает следующим образом. На вход таймера (2) подают одиночный импульс низкого уровня, который приводит к переключению микросхемы и появлению на выходе (3) высокого уровня сигнала. Продолжительность сигнала рассчитывается в секундах по формуле:
По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.
Во время разработки схем нужно учесть 2 нюанса:
- Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
- Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.
На работу генератора одиночных импульсов можно влиять извне двумя способами:
- подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
- пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.
Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.
Мультивибратор
Мультивибратор представляет собой генератор периодических импульсов прямоугольной формы с заданной амплитудой, длительностью или частотой, в зависимости от поставленной задачи. Его отличие от одновибратора состоит в отсутствии внешнего возмущающего воздействия для нормального функционирования устройства. Принципиальная схема мультивибратора на базе NE555 показана на рисунке.
В формировании повторяющихся импульсов участвуют резисторы R 1 , R 2 и конденсатор С 1
Время импульса (t 1), время паузы(t 2), период (T) и частоту (f) рассчитывают по нижеприведенным формулам: Из данных формул несложно заметить, что время паузы не сможет превысить время импульса, то есть достичь скважности (S=T/t 1) более 2 единиц не удастся. Для решения проблемы в схему добавляют диод, катод которого соединяют с выводом 6, а анод с выводом 7
Схема работает следующим образом. В момент подачи питания конденсатор С 1 разряжен, что переводит выход таймера в состояние высокого уровня. Затем С 1 начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 U ПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t 1), который продолжается до нижнего порогового значения 1/3 U ПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.
Прецизионный триггер Шмитта с RS-триггером
Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 U ПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.
СУТОЧНЫЙ ТАЙМЕР ВКЛЮЧЕНИЯ/ОТКЛЮЧЕНИЯ
В современном мире автоматизация проникла буквально во все области жизни человека. Всем нам порой хочется, чтобы бездушная автоматика сделала за нас какую-нибудь скучную рутинную работу – полила цветы, проветрила помещение, покормила кошку, напоила собаку… Не с проста говорят, что лень – двигатель прогресса, ведь ленивый человек готов потрудиться и создать такое электронное устройство, которое сделает за него всё, что потребуется. А уж если ленивый человек дружит с паяльником, то дело остаётся за малым, лишь создать эту самую автоматику.
В этой статье рассмотрим процесс создания электронного таймера, который в заданное время включит и выключит нагрузку. Такому таймеру можно найти множество применений – например, раз в сутки с его помощью поливать цветы, или грядки в огороде. Автоматически включать свет ночью и выключать днём, когда светло, или же раз в сутки наливать воду в поилку домашнему питомцу. В общем, устройство получается абсолютно универсальным, область применения ничем не ограничивается.
Схема суточного таймера ON/OFF
На схеме имеются две управляющие кнопки, пронумерованные цифрами «1» и «2». Кнопка «1» устанавливается время включения нагрузки, а кнопка «2», соответственно, время выключения. Для лучшего понимания принципа работы рассмотрим такой пример: имеется ёлочная гирлянда, которую нужно каждый день включать в 13:00 и выключать в 15:00. Значит, для установки временных интервалов работы таймера нужно в 13:00 нажать кнопку «1», при этом реле включится примерно на минуту, затем дождаться 15:00 и нажать кнопку «2», реле опять-таки включится примерно на минуту, сигнализируя об успешной установке времени. В дальнейшем реле будет автоматически включать гирлянду в 13:00 и выключать в 15:00 каждый день. Мигающий светодиод свидетельствует о работоспособности устройства.
Схема содержит в себе две микросхемы – микроконтроллер Attiny13 и часовую микросхему DS1307. Напряжение питания всей схемы – 12 вольт. Благодаря линейному стабилизатору 78l05 на плате микросхемы получают нужное им питание 5 вольт, а обмотка реле питается от 12-ти вольт. Параллельно обмотке реле следует поставить маломощный диод, например, 1N4148. Транзистор SS8050, управляющий реле можно заменить на любой другой маломощный NPN транзистор. Кнопки в обвязке микроконтроллера следует взять без фиксации.
Особенность часовой микросхемы DS1307 состоит в том, что она может работать от резервного питания, если вдруг пропадёт основное. Для этого к её выводам 3 и 4 нужно подключить источник питания на 3 вольта, например, батарейку CR2032. В этом случае при пропадании питания отсчёт времени будет продолжаться, как только основное питание появиться вновь, устройство продолжит работать в прежнем режиме, включая и выключая реле в заданные часы. Не следует забыть ставить параллельно питанию как основному, так и резервному конденсаторы электролитические и керамические, для подавления помех любого рода. Резистор светодиода, идущий от 7-й ноги часовой микросхемы, можно уменьшить до 0,5 – 1 кОм, тогда его яркость заметно увеличится.
Перед установкой на плату микроконтроллера его необходимо прошить, файлы прошивки к статье прилагаются. Удобнее всего это делать с помощью USBASP программатора. При использовании нового, ранее не используемого микроконтроллера фьюзы менять не нужно. С завода микроконтроллеры Attiny13 тактируются от внутреннего генератора с частотой 9,6 МГц, делитель на 8 включен.
Технические характеристики фотореле
Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).
Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.
Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле.
Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.
Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.
Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.
Схема подключения фотореле
Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.
Если говорить о технических характеристиках фотореле, то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.
Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.
Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.
Как подключить фотореле к освещению
Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:
- -черный — фаза;
- -зеленый — ноль;
- -красный — фаза коммутирующая (на светильник).
Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.
Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).
Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.
Шаг 1: Выход LOAD и материалы
Добавьте силы вашему чипу 555
Какой транзистор лучше подойдет? Вот список транзисторов от маленькой до высокой мощности. Их можно использовать в этом проекте.
LOAD = это ток (А) лампочки. 1 А = 1000 мА.
Для 200mA LOAD => BC547 NPN Для 500 мА LOAD => BC337, 2N1711 NPN Для 1,5A LOAD => BD135 NPN Для 3A LOAD => TIP31, BD241 NPN Для 4A LOAD => BD679 NPN Для 5-15A LOAD => TIP3055 N-gate (этот транзистор не рекомендуется для данной печатной платы, потому что дорожки слишком тонкие, чтобы нести нагрузку больше 5А)
Совет. Никогда не используйте транзистор 500 мА для нагрузки 500 мА без радиатора. Лучше используйте транзистор 1А.
- Паяльник. Не более 25 Вт
- Припой в виде проволоки — 0,5-1,0 мм
- Губка для припоя
- Паяльная паста (флюс)
- Маленькие ножницы для припоя
- Сверла = 0,7 мм и 1 мм
- Цифровой мультиметр
Комментарии (16):
Тут похоже ошибка: На последней схеме 2 раза указан 6-й отвод от LM555.
Спасибо что заметили, вывод микросхемы возле +15 должен быть пронумерован как 8. Неточность исправлена.
Последняя схема включение стабилитрона неправильно.Он должен стоять после диода .А на переменке в таком включении стабилитрон работает как диод для отрицательной волны переменного напряжения.
В последней схеме все нормально, такое включение стабилитрона часто используют в маломощных бестрансформаторных источниках питания. Конденсатор С1 можно попробовать поставить не 1мкФ, а чуть меньше – 0,22..0,47мкФ (не электролитический!). Подобные решения можно посмотреть в публикации: Схемы бестрансформаторного сетевого питания микроконтроллеров.
По схеме на рис. 3 есть вопрос. Как будет обеспечена задержка выключения если ключ размыкания отсоединит симистор от сети при его выключении?
Если ключ SA1 будет разомкнут то питание на нагрузку и схему задержки не поступит. При замыкании переключателя SA1 на нагрузку сразу же подается питание, поскольку LM555 сразу же откроет симистор, также через резистор R2 начнет заряжаться конденсатор C2, когда его заряд достигнет определенного уровня – LM555 закроет симистор и нагрузка обесточится, а на схеме по прежнему будет присутствовать напряжение пока не выключить переключатель SA1. После его выключения пройдет некоторое время, C2 разрядится и можно снова включать схему.
Понял . Спасибо. Хотел просто применить эту схему для задержки выключения в дверном звонке с соловьиными трелями. Теперь вижу что эта схема мне не подходит.
ТРЕТИЙ рисунок куда ставится диод КД522А
между 4 и 8 ногой?
Убрали со схемы упоминание диода КД522А, в схеме он не применяется.
Ребята, а 3-я схема точно работает, кто-нибудь собирал? Собрал, но не работает. Проверил напряжение на стабилитроне ~3 Вольта получается, как только отключаю от микросхемы управляющий вывод тиристора, напряжение становится как положено 15 Вольт.
Все детали использовал как на схеме, кроме диода VD2, вместо него поставил FR207
И еще, 2-х ватное сопротивление R3 явно маловато, греется очень сильно.
Микросхема LM555 включена верно, все должно работать. Отключить тиристор от R4 (схема Рис. 3) и добиться работы схемы реле времени на LM555, на выход можно подключить светодиод через резистор 600-800 Ом. В вашем случае вполне может быть что LM555 подпалена. Замена для диода КД247Ж (1кВ, 1А) подобрана вполне нормальная – FR207 (1кВ, 2А), можно и FR107(1кВ, 1А). Чтобы при отладке схемы не иметь постоянно дело с сетью 220В можно отключить стабилитрон и подав с блока питания на выводы 8 и 4 микросхемы напряжение 14-15В произвести наладку схемы. После отладки подключить стабилитрон и проверить работу подключив к сети 220В. Потом установить резистор R4 – 1кОм и попробовать подключить симистор.
На 4 рисунке нет 7 ноги , ее так-же как и на 3 рисунке с 6 объединяем ?
На рисунке 4 принцип работы схемы иной, ножка 7 микросхемы не используется.
Народ помогите нужна схема с задержкой на вкл. и выкл. Пример: при нажатии на кн. старт чтобы включение происходило примерно с задержкой на 3 сек. и выключалось автоматически через 20 сек.
Какой ток потребляет в дежурном режиме рис №4 ?
Первая схема отказывается работать, при нажатии кнопки срабатывает, отпускаешь никакой выдержки нет. собирал 2 раза, все так же
Разновидности
По типу конструкции фотореле для уличного освещения делятся на два вида:
- У первого все составляющие части находятся в одном корпусе. С одной стороны, это довольно удобно, закрепил его рядом с нужным светильником, подключил и готово. С другой стороны, устройство получается более громоздким, что не всегда удобно. Зато не нужно тянуть провода до распределительного щита.
Фотореле фр-601 и фр-602
- У этих устройств выносной фотоэлемент располагается снаружи, а само реле крепится в щитке на дин-рейку. Такое исполнение надежно защищает устройство от повреждения, атмосферных осадков и т. п, а небольшой датчик будет менее заметен.
Реле с выносным фотодатчиком для установки в щитке
Приборы типа ФР-601 или ФР-602 имеют регуляторы в нижней части корпуса и обозначаются «+» и «—». У реле с выносными датчиками такие регуляторы расположены на внутренней части фотореле, которая располагается в распределительном щите. При повороте в сторону минуса, чувствительность датчика снижается и реле срабатывает только при сильной темноте, а подкручивая в плюс, наоборот, когда еще достаточно светло.
Помимо обычных фотореле с регулятором, есть также устройства сдатчиком движения. То есть даже после того, как стемнело свет будет выключен до тех пор, пока кто-нибудь не подойдет к датчику. Это может значительно экономить электроэнергию, потому ночью передвижение людей обычно минимально.
Пример фотореле с датчиком движения и лампой ДРЛ
Самые навороченные модели оснащаются таймерами, которые можно запрограммировать на разный режим работы. Принцип их действия простой – летом темнеет намного позже, чем зимой, поэтому такие приборы регулируются на каждый промежуток времени отдельно, вплоть до годового цикла.
Фотореле фр-136 с таймером
Таймер освещения типа ТО-2
Внешний вид таймера ТО-2
Таймер включения света серии ТО-2 разработан для постоянного автоматического включения системы освещения (отключая в ночные часы) по автономической таблице движения Солнца. Также используется в качестве реле времени, которое включает осветительные сети в выбранный промежуток времени. Максимальная осветительная нагрузка на 1 прибор – не более 1 кВт.
Применение
- Охранное освещение территорий объектов, дежурное освещение нежилых зданий. В этом режиме таймер включает светильники после захода солнца, выключает при восходе.
- Освещение участков домиков садовых товариществ, придомовых территорий. Идентичный первому режим. Также есть возможность отключения осветительной нагрузки в заданный интервал времени.
- Освещение рекламных щитов. Режим работы – только в обозначенный временной промежуток.
Принцип работы
- Контроллер сравнивает показания встроенных часов астрономической таблицей и передает сигналы на два реле.
- Реле №1 включает таймер для света только по показаниям строенных часов.
- Реле №2 работает аналогично, также есть дополнительная функция отключать нагрузку на определенный промежуток времени (задается настройками).
Настойка прибора
Заключается в выставлении даты и времени для корректной работы сумеречного реле. Управление настройками осуществляется кнопками, расположенными на передней панели прибора.
Преимущества
- Наличие шестиразрядного индикатора;
- Возможность установки на DIN-рейку;
- Снижение финансовых затрат на электроэнергию;
- Стойкость оборудования к температурным перепадам;
- Возможность работы в сетях 50…300 В;
- Быстрое перепрограммирование;
- Сохранение заданных настроек при отключении внешнего питания;
- Электронный дисплей, на котором отображаются параметры устройства.
Подготовительные работы перед включением устройства
- Выбрать электрическую схему подключения (при больших значениях нагрузки применить контакторы);
- Установить прибор и выключатель в щит управления освещением;
- Присоединить кабелями или проводами прибор к питающей сети и светильникам через реле;
- Подать напряжение на устройство.
Модели серии ТО-2 запрограммированы на возможность сдвига время срабатывания реле (до 127 минут в оба направления).
Техосмотр и плановую диагностику прибора рекомендовано проводить минимум один раз в шесть месяцев. Проверке подлежат клеммники и крепление таймера, места соединений элементов электрической схемы.
Режимы
- Индикации. Нормальный рабочий режим, на дисплее в текущем времени отображаются все параметры работы таймера.
- Настройки. Установка текущей даты и времени.
- Проверки. Тестовый режим проверки работоспособности устройства.
- Уставки. Корректировка установленных ранее рабочих значений прибора.
Важно! Калибровку и ремонты таймеров необходимо выполнять в специализированных сервисных центрах или на заводах-изготовителях
Подготовка и монтаж реле времени
Теперь берем программируемое реле времени.
Таймер, три провода и электрический разъем-клеммник. После проверки того, что разъемы таймера крепко удерживают два провода в одном зажиме, откажемся от электрического клеммника и подготовим систему для подключения в распределительное устройство. Таким образом фазный проводник (1) будет подключен к выключателю максимального тока, фазный проводник (2) предназначен для подачи напряжения на клемму № 4 таймера, а нейтральный (3) будет подключен к общей клеммной колодке N.

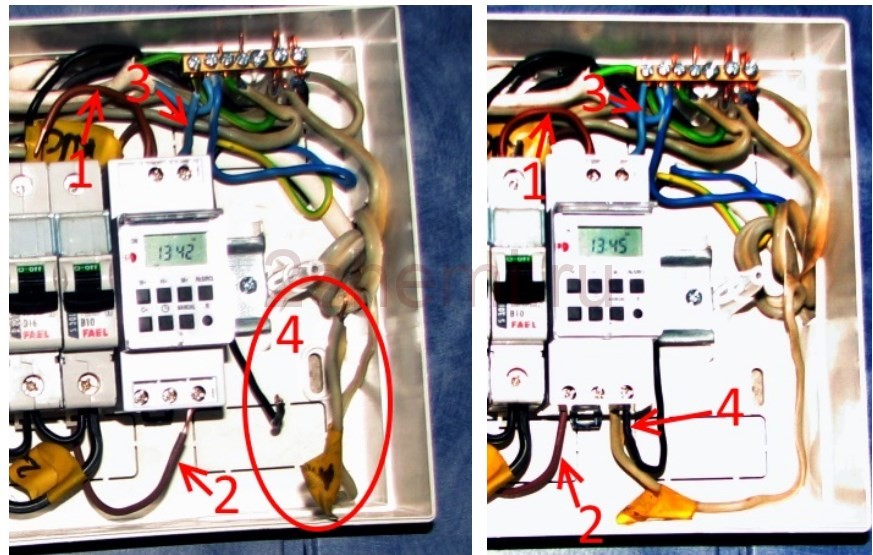

Установим таймер на DIN-рейку (проводные клеммы 1 и 4 проходят под рейкой). Затем надо присоединить:
- (1) к переключателю максимального тока — этот кабель передает питание таймеру и освещение в квартире
- фазный провод (2) к клемме № 4 таймера
- нейтральный провод (3) к клеммной колодке N
- (4) к клемме № 3 программирующего устройства
Вот и всё, оставалось только подать напряжение в квартиру.
Закрыть корпус щитка на винты, включить автоматические выключатели и проверить работу сети с лампами. А как пользоваться этой штуковиной — смотрите на видео далее.
Самоделка на базе таймера NE 555

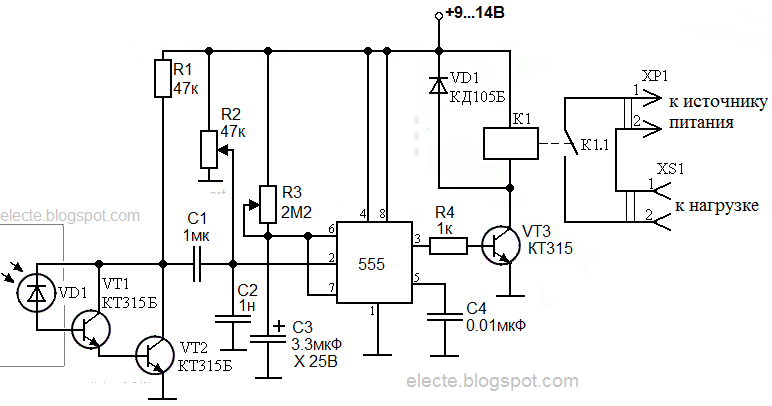

Другая схема электронного таймера для сборки своими руками также легка и доступна для повторения. Сердцем данной схемы является микросхема интегрального таймера «NE 555». Данный прибор предназначен как для отключения, так и включения устройств, ниже представлена схема устройства:
