Как собрать и подключить светодиодную ленту с датчиком движения

Инфракрасные выключатели

Бесконтактный выключатель led лент идеально подходит для размещения в лед профиле вместе со светодиодной лентойИсточник prom.ua

Бесконтактные инфракрасные выключатели ставят в тех случаях, когда нежелательно прикасаться к каким-либо поверхностям своими руками. Это могут быть операционные, перевязочные, медицинские и химические лаборатории и т.п. Такие коннекторы замыкают и размыкают цепь, реагируя на движение (взмах руки) на определенном расстоянии. Также бесконтактный прерыватель не будет лишним на кухне – когда хозяйка что-то готовит, ей легче сделать простое движение в определенной зоне (в нескольких сантиметрах от прибора), нежели мыть руки, чтобы не пачкать клавишу.

При покупке инфракрасного выключателя обращайте внимание на его устройство: если микросхема прибора размещена снизу, а коммутатор (силовой ключ) сверху, то уже нельзя будет просто приклеить его к алюминиевому профилю. Такая модификация коннекторов, в первую очередь, предназначена для пластиковых приборов освещения, а его контакт с алюминием в профиле для LED ленты грозит коротким замыканием и выходом из строя каких-то деталей

К тому же, размер такого прерывателя, как правило, немного больше ширины ленты.

Кроме того, приобретая ту или иную модель, необходимо обратить внимание на режим работы, заданный производителем. В более дешевых коннекторах при несанкционированном отключении и включении электроэнергии предусмотрена функция автоматического включения

Например, вы отсутствуете в течение долгого времени и тут из-за какой-то аварии отключили свет, но когда его включат опять, то ваша светодиодная лента активизируется – вы отдыхаете в отпуске, а LED освещение продолжает работать без вас.

Видео описание

Правильный выключатель для светодиодной ленты.

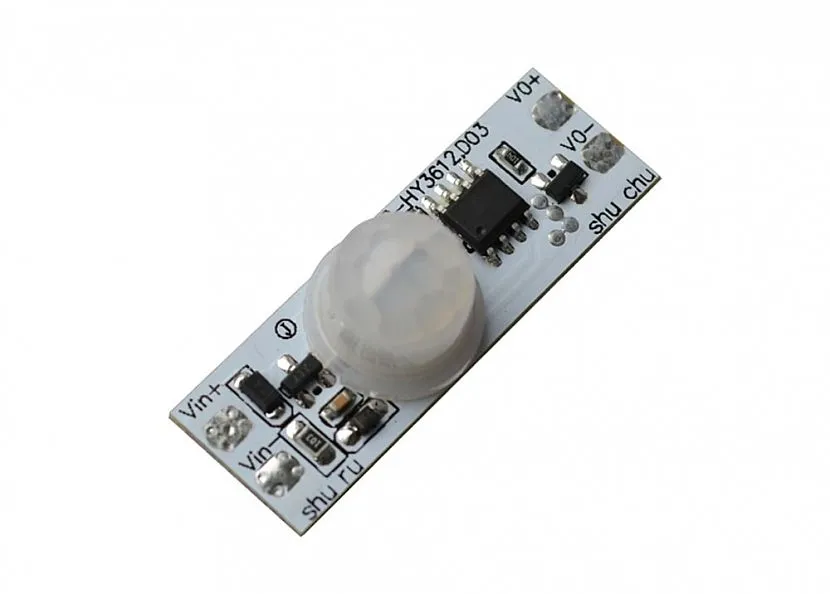

Мини датчик движения

Прибор предназначен для совместной работы с источниками света 12 V, мощностью до 36 WИсточник foton.ua

Также в качестве выключателя в профиль светодиодной ленты можно вмонтировать миниатюрный датчик движения. Разница между этим прибором и бесконтактным выключателем заключается в зоне досягаемости реагирования на движение – здесь оно увеличивается до двух-трех метров. То есть, когда вы входите в комнату, лента начнет плавно набирать яркость с задержкой до 5 секунд (время задается производителем). Такие девайсы монтируют не только в профиль ленты, но и в плинтусы, галтели, кухонную навесную мебель и т.д.

Виды переключателей с чувствительным элементом

Сенсорный выключатель для led-ламп в профиле

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

• бесконтактное срабатывание позволяет избежать загрязнения жиром на кухне, машинным маслом в гараже, красками и прочим в мастерской;
• препятствует попаданию влаги в механизм;
• в медицинских учреждениях сокращает контакт врача с потенциально загрязнёнными поверхностями;
• оснащён дополнительным функционалом;
• внешний вид лаконичен, помещаются в алюминиевый профиль вместе с массивом диодов.

Сенсорные выключатели для светодиодных лент представляют собой платы, которые вмещаются в LED профиль (усреднённые габариты 40*10*2 мм), внешние модули в пластиковом корпусе или контроллеры с пультом. В зависимости от длины и мощности ленты выбирают модели соответствующих характеристик:

• входящим и исходящим напряжением;
• ток в режиме ожидания и при нагрузке;
• мощность.

Диммер-выключатель

Для монохромных LED полос используют 2 вида размыкателей различных по принципу работы. В ёмкостных устройствах пружина плотно прилегает к пластине и провоцирует вибрацию от прикосновения, создаёт контакт и включает свет. Если рассеиватель выполнен из оргстекла толщиной больше 1 мм, механизм не сработает. Инфракрасный приёмник реагирует на отражение сигнала от предмета в диапазоне действия оптического датчика (до 100 мм). Если расстояние между чувствительным элементом и защитным экраном больше 5 мм, понадобится отверстие в светорассеивающей линзе или профиль меньшей глубины.

Сенсорные диммеры регулируют яркость освещения от 10% до 100%. Короткое касание (приближение руки) включает и отключает освещение, а длительное — меняет яркость. Принцип работы может быть иным: каждое взаимодействие переключает заранее запрограммированный сценарий освещения. Пульт управления RBG лентами (светодиоды из 3 кристаллов разного цвета) дополнен сенсорным кольцом. Устройство простое и понятное. По мере движения пальца по спектральному кругу меняется оттенок свечения. В этом случае механизм приспособления задействует диоды определённого цвета отдельно или в сочетаниях. Одновременная работа всех кристаллов даёт холодное белое освещение.

Дополнительные функции:

• адаптивный индикатор реагирует на уровень освещённости в помещении, автоматизирует работу светильника в зависимости от времени суток, проникновения солнечных лучей и наличия других источников;
• защита от коротких замыканий и переполюсовки;
• датчик движения (дальность действия 3-5 м, угол обхвата ~100%);
• таймер;
• «провожающий свет» — постепенное угасание, чтобы не выбираться из помещения в потёмках.

Плюсы и минусы

Минусов у светодиодных лент в совместной работе с датчиком движения — минимум. Это в первую очередь, стоимость самих устройств, которая выше, чем у ламп накаливания и ручных выключателей. Но в то же время они имеют и множество плюсов при использовании:

• Долговременность работы — ленты рассчитаны на срок службы в сотни раз, превышающий такой у ламп накаливания. Беспроблемная эксплуатация остальных элементов комплекса автоматического освещения также составляет очень длительный период.
• Удобство — оно неоценимо. Больше не будет необходимости пользоваться выключателем.
• Экономия — наверное, главное преимущество, как для частных лиц, так и организаций. Периодическая работа, вместе с низким энергопотреблением, полностью окупят стоимость оборудования через некоторое время.

Датчики движения

Такое устройство, как датчик движения используется для включения, или отключения, в основном осветительного прибора, посредством коммутации напряжения питания на электрические приборы установленные в паре с ним. Срабатывает он по мере возникновения возмущающего воздействия, подаваемого на его чувствительный элемент.

Рассмотрим на примере инфракрасный датчик движения, принцип действия которого основан на наблюдении за повышением, или уменьшением уровня ИК-излучения. А для улавливания перемещений человека в пространстве, в устройстве используются линзы Френеля. Такая линза улавливает инфракрасное излучение и фокусирует его на пироэлектрический элемент, который формирует некоторое количество импульсов, число которых зависит от интенсивности передвижения человека. При продолжительном поступлении импульсов на пироэлектрический элемент, датчик движения коммутирует электрический сигнал на блок питания и светодиодная лента срабатывает. При прекращении перемещения человека, а соответственно прекращения изменения уровня инфракрасного излучения, фокусируемого линзой, он перестает срабатывать и светодиоды тухнут.

Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже. Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

• форме;
• цвету;
• фактуре поверхности.

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Пульт для светодиодной ленты

• подключение бра;
• управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
• управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Как подключить сенсор к прожектору

Выходная контактная группа детектора служит выключателем питания прожектора. Но присоединить датчик двумя проводами не получится – большинству сенсоров нужно питание 220 вольт (за исключением устройств с батарейным питанием). Поэтому придется тянуть к детектору движения три токопроводящих жилы:

• фазу;
• ноль;
• линию питания от датчика к прожектору.

Земля для большинства сенсоров не нужна. Поэтому можно воспользоваться трехжильным кабелем. Лучше найти кабель с разными цветами изоляции жил, но не содержащий проводника с желто-зеленой маркировкой, используемой для линий PE. На работоспособность системы это не повлияет, но в будущем может ввести в заблуждение специалистов при ремонтных работах.

Стандартная схема подключения детектора движения к прожектору.

Итоговая схема выглядит так. Сечение кабеля выбирается из условий:

• кабель должен быть рассчитан на полную мощность потребления прожектора;
• падение напряжения на двойной длине линии не должно превышать 5% (а лучше – еще меньше), в противном случае световой поток прожектора заметно снизится;
• из соображений механической прочности сечение проводников не должно быть меньше 2,5 кв.мм.

Пропускная способность медных проводов с различным сечением указана в таблице. Алюминий для обустройства систем освещения применять не надо.

Таблица подбора кабеля в зависимости от мощности светильника.

Сечение проводника, кв.мм	Наибольшая мощность при напряжении 220 В, Вт
При открытой прокладке	При прокладке в трубах
0,5	2400	—
0,75	3300	—
1,0	3700	3000
1,5	5000	3300
2,0	5700	4100
2,5	6600	4600
4,0	9000	5900

Из таблицы видно, что проводника сечением 2,5 кв.мм. в самом худшем случае хватает для обеспечения энергией светильника мощностью 4600 Вт. При применении LED-прожекторов этого достаточно для создания светового потока, эквивалентного создаваемому лампой накаливания около 36 000 Вт. Поэтому кабель в 2,5 квадрата (минимум по механической прочности) закрывает 99+ процентов разумных потребностей в энергоснабжении светильников. И лишь в случае очень длинных линий и очень мощных потребителей возможно придется увеличить сечение до 4 кв.мм. Проверить линию на потери напряжения удобнее всего с помощью онлайн-калькуляторов. Потребуются исходные данные:

• полная длина линии (от точки питания до сенсора и от сенсора до прожектора);
• сечение и материал проводников;
• ток нагрузки (мощность прожектора).

Еще лучше собрать схему с возможностью вывода в ручной режим управления и дополнительным выключателем. Для этого понадобится трехпозиционный переключатель.

Схема с выбором автоматического или ручного режима.

При переводе переключателя в ручной режим (Р) можно управлять освещением с помощью дополнительного переключателя. Не лишней будет эта мода и в случае выхода из строя фотореле – на время ремонта. Для вывода системы из работы служит положение О. Если такой режим не нужен, можно обойтись переключателем с двумя позициями (Р-А). Переключатель выбора режима и ручной коммутатор можно расположить в отдельном щитке управления освещением.

Если контактная система сенсора движения не позволяет коммутировать полную нагрузку прожектора, потребуется включить ее через реле-повторитель, в качестве которого можно использовать пускатель.

Схема с промежуточным реле.

Пускатель также можно расположить в щитке. Схему с промежуточным реле и трехпозиционным переключателем можно объединить.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.

• Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
  1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
  2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
• Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

• Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
• Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Почему диммер иногда не работает

На место
ставится заглушка и рассеиватель. При этом никаких отверстий под пружинку
вырезать не нужно!

Если
подключить такой модуль без прижатия пружины рассеивателем и просто нажимать ее
рукой, то возможны сбои и не корректная работа устройства. Поэтому и
рекомендуется его ставить в профиль с крышечкой.

Кроме того, это защищает выключатель от пыли и влаги.

Первые модели подобных диммеров-выключателей вообще могли идти с неприпаянной пружинкой. Ее просто прижимали крышкой к контактной площадке в нужном месте.

Также обратите внимание, что защитная придавливающая крышечка не должна быть толстой. Экран от рассеивателя толщиной в 1мм идеально подходит, а вот если поместить такой выключатель за более толстый материал ( оргстекло более 2-3мм), то реакции на тактильное нажатие уже не дождетесь

В режиме ожидания, место куда нужно нажимать пальцем, должно подсвечиваться светодиодом.

Нажмете чуть левее или правее – выключатель реагировать не будет.

Кстати, в
режиме ожидания девайс потребляет всего 10мА. Так что в огромные киловатты на
счетчике в конце месяца, такая подсветка вам не выльется.

Чтобы включить свет, нужно слегка нажать или прикоснуться к рассеивателю в месте установки пружинки. При нажатии с длительным удержанием, яркость начнет изменяться, достигая своего максимума.

Чтобы ее
уменьшить, отпускаете руку и нажимаете вновь, опять же удерживая пружинку
определенное время. Яркость плавно падает.

Для
отключения подсветки достаточно кратковременного касания.

Способы устранения проблемы

Светильник может не отключаться полностью месяцами. В это время кристалл стареет, уменьшается его яркость, вырабатывается ресурс. Разобравшись, почему после выключения света светодиодные лампочки тускло горят, можно попробовать устранить проблему самостоятельно. Для этого потребуются элементарные знания электротехники и умение пользоваться инструментами. При отсутствии навыков лучше вызвать электрика.

Что делать с подсветкой выключателя

Шунтирующий резистор

Если лампу невозможно полностью отключить из-за выключателя со светодиодной подсветкой, первый совет – заменить устройство. Модель без дополнительных функций не вызовет свечения. Устройство с LED-элементом устанавливают в другом месте, где оно не создаст трудностей. Другой выход из положения – удаление подсветки. Корпус выключателя раскручивают, провод к чипу перерезают инструментом. До начала электромонтажных работ отключают питание сети на щитке.

Если светодиод необходим, ищут конструктивное решение.

• Заменить в светильнике один из светодиодных приборов лампой накаливания. Она заберет свободный ток. Такой способ подойдет только для приборов с несколькими рожками. Минус метода – уменьшается энергосберегающий эффект освещения.
• Более трудоемкий вариант – установить в схему параллельно лампе резистор. Его сопротивление должно быть до 50 кОм. Ток будет уходить на резистор, конденсатор останется без заряда. Радиодеталь приобретают в специализированном магазине. При монтаже ножки детали фиксируют на клемме с проводами.

Устранение неисправности проводки

Проблема с проводкой решается заменой участка с некачественной изоляцией. Для поиска поврежденного места потребуется специальный прибор – мультиметр. При открытом монтаже кабелей найти испорченную изоляцию не составит труда. Скрытое размещение проводов потребует демонтажа декоративного покрытия или штукатурки. В зависимости от состояния коммуникаций проводится замена отдельного участка или всего провода. После монтажа штробы заделывают гипсовым раствором.

5 нужных для понимания вопросов

1. Стоит покупать или собирать своими руками? Без усидчивости и опыта не хороший выключатель не собрать. Проще приобрести.
2. Как настраивать сенсор? Есть функция объемного отклика. Можно установить режим по восприятию.
3. Сенсор или пульт? Участки ленты с удаленными от прикосновений панелями лучше оставить на пульте, так удобнее.
4. Лучше ставить в процессе ремонта или после? Ленту с сенсором удобнее монтировать после установки мебели. Хотя потолочные поверхности иногда оснащают заранее светодиодной системой.
5. Что предусмотреть для стабильной работы? Самый важный показатель – это запас мощности, без него не будет продуктивной работы.

Преимущества

Одно из главных качеств светодиодных источников света — длительный срок эксплуатации. Лампы способны служить в течение многих лет (30 – 50 тысяч часов).

Еще одно преимущество диодов — экономичность. К примеру, метровая лента с 60 светодиодами нуждается в мощности на 5 Вт. В результате месячное потребление для ленты не превысит 1,2 кВт/ч. Подсчитано, что использование ленты позволяет сэкономить до 90 % электроэнергии.

Другие преимущества светодиодных лент:

1. Отсутствие мерцания. Благодаря этому качеству светодиоды не перегружают своим светом человеческое зрение.
2. Удобство использования. Ленты размещают в любом желаемом месте.
3. Отсутствие перегрева. Светодиоды не склонны к чрезмерному нагреву, что позволяет устанавливать их на поверхностях из почти любых материалов.
4. Незначительный вес.
5. Простота управления.
6. Надежность конструкции. Лента достаточно прочная, чтобы противостоять механическим воздействиям.
7. Несложный монтаж. Этим светодиодные ленты радикально отличаются от всех остальных осветительных приборов. Любой человек — даже несведущий в электрике — сможет установить ленту.

При выборе ленты следует иметь ввиду цель приобретения. Существует несколько типов светодиодного освещения, отличающихся техническими характеристиками:

• уличные;
• внутренние;
• периферийные.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
