Особенности применения элементов точечной фиксации
При построении наружной проводки следует использовать пластиковые компоненты только черного цвета. Черный цвет пластмассе придает газовая сажа, которую вводят в исходное сырье. Эта присадка является прекрасным стабилизатором и препятствует разложению пластмассы под действием УФ составляющей солнечного света.
Часто встречающееся крепление кабеля к уже проложенному ранее — грубая ошибка. Такой способ прямо запрещен действующими правилами для профессиональной прокладки и его полезно распространить на бытовую область. Причина запрета в том, что конструкция крепежного элемента рассчитана на те массы и механические нагрузки любого вида, которые характерны для одиночного кабеля или их группы определенного размера. При превышении нагрузки элемент может разрушиться.
При установке фиксаторов типа однолапковой металлической скобы или ее пластиковых аналогов в точках плоских поворотов кабельной линии элементы крепления всегда должны располагаться с одной стороны так, как это показано в левой части рис. 14.
Рисунок 14. Схема расположения элементов крепления однолапковых скоб при повороте кабеля: слева – правильно, справа — неправильно
Частота установки элементов точечной фиксации зависит от жесткости кабеля. На основании положений “Руководства по строительству линейных сооружений местных сетей связи” здесь целесообразно придерживаться значений, приведенных в таблице.
Таблица 1. Рекомендуемые расстояния между точками крепления одиночных кабелей.
| Область прокладки | Разновидность провода | |
| Силовой | Информационный | |
| Горизонтальный участок | 350 | 250 |
| Вертикальный участок | 500 | 350 |
| В обе стороны от вершины угла при повороте на 90 градусов | 70 | 50 |
Заключение.
В процессе монтажа электропроводки может быть использовано большое количество элементов крепления кабелей, их жгутов и труб кабельных трасс. Выбор конкретного способа крепления осуществляют с учетом простоты установки, местных особенностей помещения, эстетических параметров решения, требований пожарной безопасности. Возможна как одиночная, так и групповая прокладка. Надежное крепление достигается соблюдением норм в части подбора компонентов и контроля расстояния между точками фиксации.
Крепеж для открытой прокладки
Открытая прокладка предполагает размещение кабеля поверх основных конструкций. Впоследствии он может быть скрыт, но при этом дополнительной фиксации строительные конструкции ему не дадут. А значит, прочность самого крепления должна быть достаточной для надежного удержания.

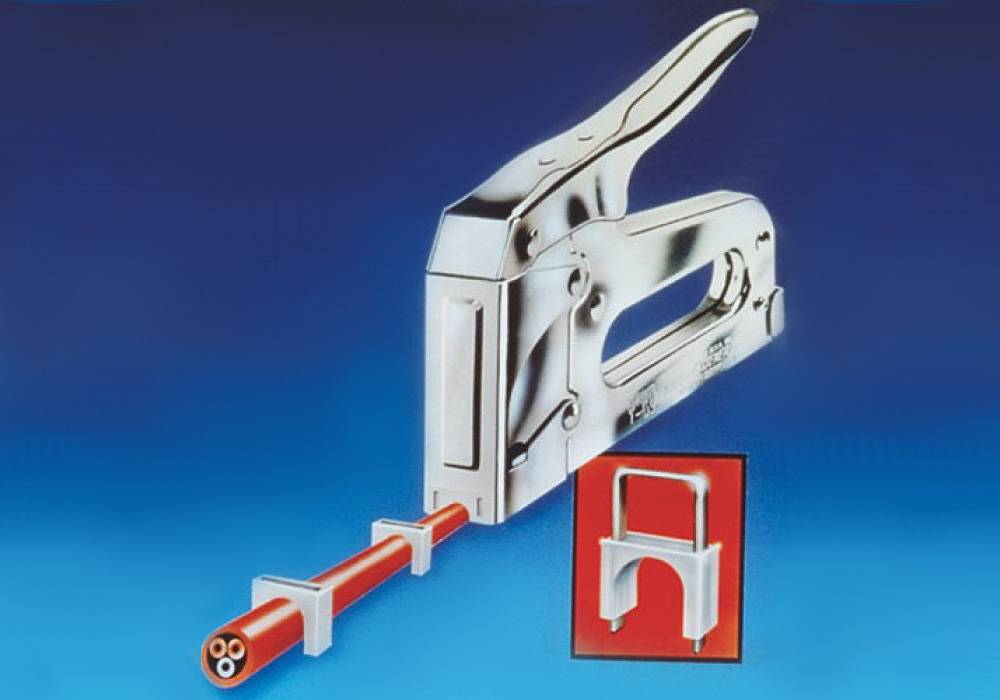

Скобы из строительного степлера
Крепление скобами осуществляется к изделиям из дерева, искусственных материалов на его основе (ДСП, ДВП, ОSB), мягким пластикам. Для их забивки используются ручные степлеры или так называемые скобозабивные пистолеты с электрическим, пневматическим, либо газовым приводом.
Скоба для фиксации кабеля отличается от обычной плоской строительной скобы наличием выпуклого изгиба, пластиковой вставки (см. фото). Использование обычных скоб нежелательно, поскольку они способны пережать кабель.

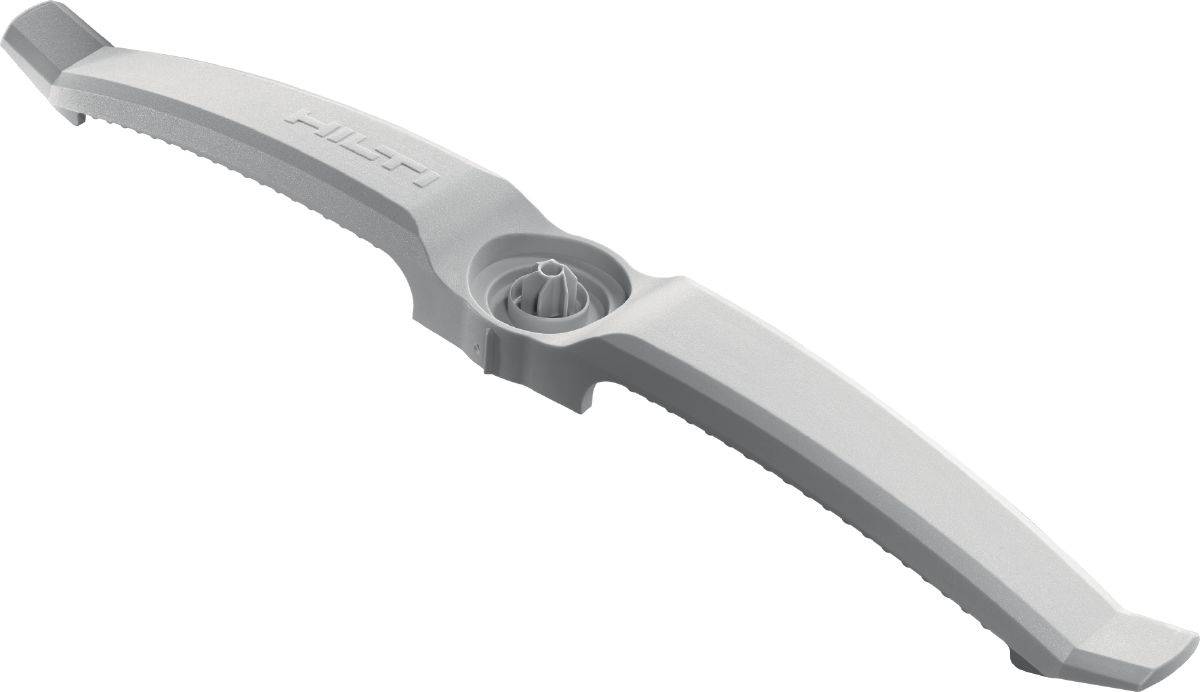

Для механических пистолетов также используют небольшие пластиковые скобы, которые крепятся гвоздем. Подобный тип крепежа популярен при прокладке кабелей сети интернет, кабельного телевидения, оптоволоконных систем.

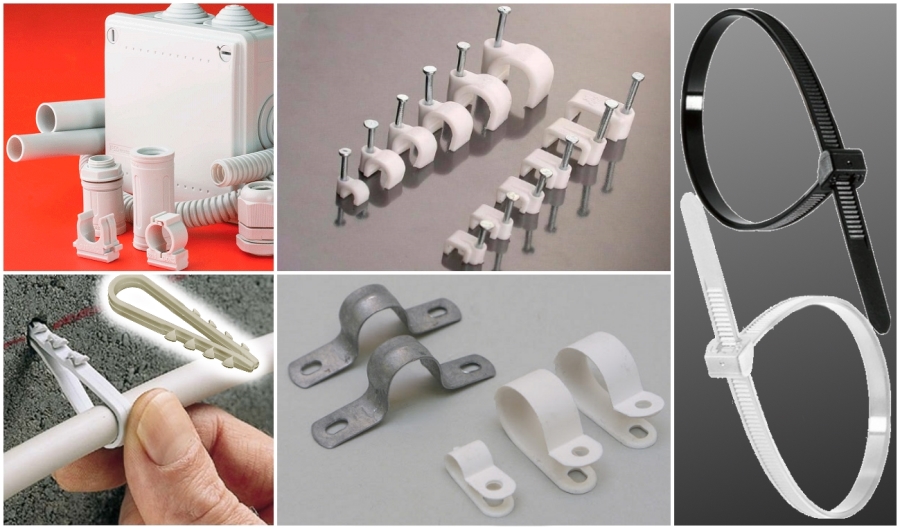

Скобы и клипсы
Клипсы для крепления кабеля –– один из простых и недорогих методов монтажа. С их помощью крепят как непосредственно сам кабель, так и монтажные чехлы, куда он помещается. Дело в том, что иногда ПУЭ (правила устройства электроустановок) рекомендуют, а то и прямо требуют, чтобы прокладка кабелей велась с помещением их внутрь специального гофрированного рукава либо несгораемой трубы.
Небольшие скобки подойдут для крепления при открытой прокладке кабеля. Однако крепить трубу, рукав приходится специальными хомутами или большими клипсами. Подобное крепление требуется и для фиксации более тяжелых кабелей. Хомут представляет собой изогнутую пластину из стали или пластика. Такие накладки или скобы для крепления ставят поверх кабеля или рукава и закрепляют саморезами или гвоздями.
Клипса представляет собой пластиковую разновидность хомута. Но, в отличие от него, может быть открытой, а крепление короба обеспечивается за счет упругости материала клипсы.
Клипсы крепят двумя способами:
- дюбелем;
- саморезом.
Первый тип крепежа используется для монтажа по каменным стенам. В поверхности предварительно сверлится отверстие, куда вставляется дюбель — «ножка» клипсы. Для дерева, других мягких материалов используется второй тип. Такие клипсы имеют внизу отверстие, через которое привинчиваются обычным саморезом.
После того как клипсы установлены, трубу или рукав просто вставляют в них, прижимая до защелкивания. Некоторые модели имеют дополнительные стяжки, закрывающие крепление кабеля сверху (см. фото).
На основе дюбелей
Креплений на основе дюбеля существует немалое количество. Помимо клипс, есть дюбель-стяжки, монтажные площадки с дюбелем. Общим у них является наличие пластикового стержня, который вставляется в предварительно просверленное отверстие.
Из общего ряда выделяются дюбель-хомуты, упомянутые в названии статьи. Эти простые устройства представляют пластиковую скобку с ушком круглой или плоской формы, под круглый и плоский кабель соответственно. Удерживается дюбель-хомут за счет собственной упругости.
У обычных дюбелей дополнительный распор обеспечивается за счет завинчивания шурупа или забивания специального клинышка.
Скобы и клипсы
Клипсы бывают пластиковые и металлические. Металлические крепления для кабеля в виде клипс применяются для наружных фиксаций кабеля.
Предлагаем ознакомиться: Как правильно пользоваться циркулярной дисковой пилой
Пластиковые крепления для кабеля разделяют на три подвида по форме дюбеля: дюбель-стяжка предназначен для фиксации целого пучка проводов; дюбель-клипса применим для круглых и плоских проводов (считается самым эстетичным вариантом); дюбель со специальной площадкой.

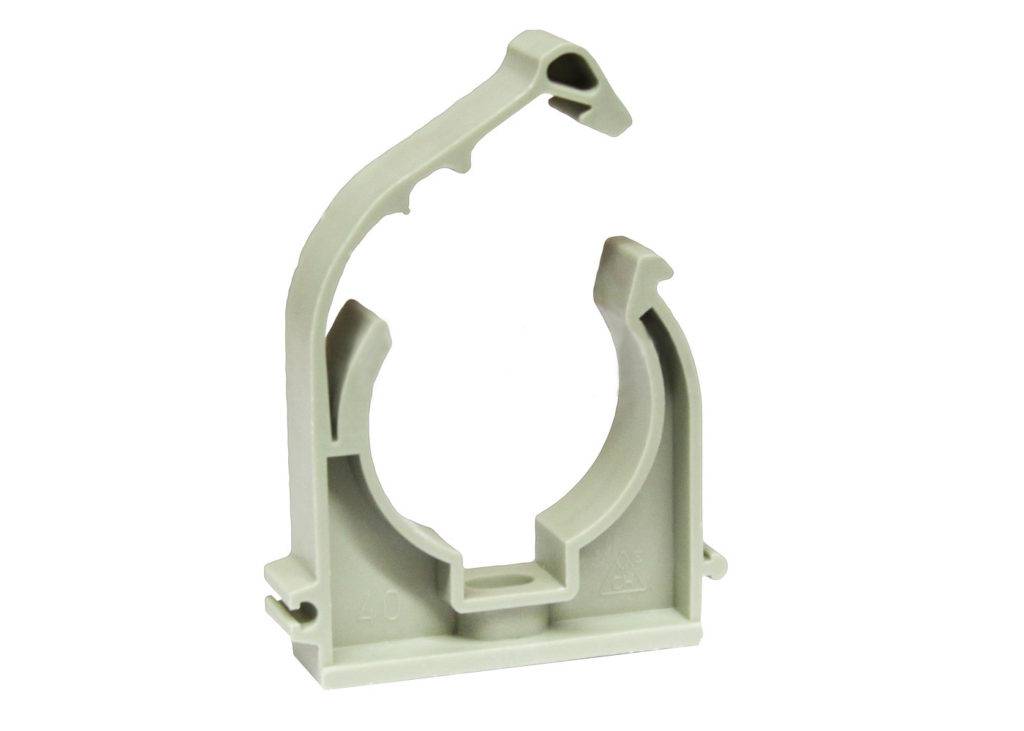

Одной из разновидностей клипс является клипса для гофрошланга. Наиболее удобны в монтаже — клипсы данного вида с функцией фиксатора.
Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.
Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.
Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.
Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.
Выбор подходящего монтажного пистолета
Монтажный пистолет — это неотъемлемый инструмент для установки кабель-каналов и других электрических аксессуаров. При выборе подходящего монтажного пистолета необходимо учесть несколько факторов.
Тип кабель-канала: Разные типы кабель-каналов могут требовать разных типов монтажных пистолетов. Некоторые пистолеты специально разработаны для использования с определенными типами кабель-каналов. Нет смысла покупать пистолет, который несовместим с используемым вами кабель-каналом.
Мощность: В зависимости от объема работ и типа кабель-канала может потребоваться различная мощность монтажного пистолета. Постоянно использовать недостаточно мощный пистолет может привести к поломке инструмента или некачественному закреплению каналов. Поэтому перед покупкой монтажного пистолета обязательно оцените мощность инструмента.
Скорость и производительность: Если вам требуется установить большое количество кабель-каналов, то важна скорость и производительность монтажного пистолета
Обратите внимание на скорость забивания скрепок и время перезарядки пистолета. Выберите пистолет, который соответствует вашим потребностям по скорости и производительности.
Размер и вес: Размер и вес монтажного пистолета могут оказать влияние на комфорт использования инструмента
Удобный и легкий в использовании пистолет поможет избежать усталости рук и сделает процесс установки кабель-каналов более эффективным.
Дополнительные функции: Некоторые пистолеты могут иметь дополнительные функции, такие как автоматическая подача скрепок или настройка глубины забивания. Рассмотрите эти функции при выборе пистолета, так как они могут упростить процесс установки кабель-каналов.
При выборе монтажного пистолета важно учитывать свои индивидуальные потребности и особенности задачи. Хорошо подобранный монтажный пистолет поможет вам рационализировать процесс установки кабель-каналов и достичь высокого качества работ
Почему дюбель-хомут применяется чаще: обзор альтернативных методов крепежа
Закрепление кабеля на плоскости может выполняться другими крепёжными элементами. Все они, за исключением монтажного пистолета с расходкой (строительными патронами), более трудозатратны. Следует отметить, что применение последнего инструмента ускоряет процесс, однако удорожает стоимость работ. Приобретение монтажного пистолета для разового крепления кабеля к опоре нерационально. Подобный специализированный инструмент приобретают люди, зарабатывающие электромонтажными работами на жизнь. Для иллюстрации вышесказанного перечислим альтернативные способы крепежа проводов, кратко охарактеризовав их.
Фиксация в штробе с помощью быстросохнущего раствора. Допустимо применение алебастра, гипса, монтажного клея и других подобных средств, для работы требуется мастерок либо шпатель. Крепление провода в штробе этим методом будет самым дешёвым, но одновременно и наиболее медленным. Раствор быстро застывает, разводить его требуется небольшими порциями. Закрепить более двух проводов данным способом проблематично. Кабельная стяжка с отверстием под вставной шип. Дополнительно требуется наличие пластикового дюбеля и шурупа, занимает минимум места, стоит очень дёшево.
Монтажная квадратная площадка. Кроме её наличия для крепежа кабеля требуется также пластиковый дюбель с шурупом. Пластиковый дюбель с отверстием в головке под нейлоновую стяжку. Изготавливается изделие из прочного полиамида, головка имеет проушину прямоугольной формы, в которую после забивки вставляется кабельная стяжка требуемой длины. Клипса кабельная (упругий пластиковый зажим-защёлка). Чаще применяется для фиксации проводов, проложенных в гофре либо трубе ПВХ. Крепится к стене саморезом, имеются модели с установочным диаметром от 12 мм до 50 мм. Пазы на боковой поверхности приспособления позволяют объединить их в группу. В этом случае нет необходимости крепить к поверхности все клипсы для кабеля, достаточно зафиксировать один из 3-4 элементов. Металлическая скоба для кабеля. Чаще всего применяется для крепления проводки, уложенной в гибкий трубопровод из оцинкованной стали (металлорукав). Производится как с одной лапкой, так и с двумя, размер приспособлений подбирается исходя из диаметра металлорукава. Самоклеющаяся площадка. Приспособление позволяет прикрепить провод там, где нежелательно или невозможно высверлить отверстие. Этот фиксатор кабеля оснащён самоклеющейся подложкой, закрытой до установки защитным слоем. Для удерживания провода дополнительно понадобится нейлоновая стяжка. Гвоздевая скоба. Данный фиксатор кабеля выпускается разной формы и диаметра, при его подборе следует ориентироваться на размеры проводки. Крепление скобами часто применяется для прокладки кабеля над плинтусом. Подвес кабельный. Приспособление применяется для фиксирования на потолке лотков и проволочных конструкций. Для осуществления качественного крепежа требуется несколько подобных элементов (обычно не менее 5). Специфика применения профессионального инструмента Кабельное крепление монтажным пистолетом. Применение данного инструмента позволяет установить самые разные фиксаторы для кабеля на любой вертикальной или горизонтальной поверхности. Крепёж всех расходных материалов выполняется с помощью гвоздей для бетона или стали, заряжаемых в ленту по 10 патронов. Длина ленточных гвоздей от 14 до 24 мм, одиночных – 30 и 36 мм.
Вместе с монтажным пистолетом применяются специализированные расходные материалы (фиксаторы проводки), имеющие соответствующие аналоги среди упоминаемых выше, традиционных, крепёжных приспособлений. Данный профессиональный инструмент удобен для установки подвесов для кабеля и других потолочных конструкций.
Самодельные крепежи
Часто бывает, что для крепления кабеля нет подходящих скоб, площадок или хомутов. Все эти элементы можно изготовить и самому
Конечно, по своему дизайну они, скорее всего, будут уступать заводским элементам, но в некоторых случаях это бывает не так уж и важно. А если руки растут оттуда, откуда надо, то крепеж может быть вполне достойной заменой фирменному крепежу
Самодельный крепеж для проводов
Для изготовления установочных элементов можно использовать самые разнообразные материалы. Это могут быть одножильные или двужильные провода, пластик, оцинкованная жесть и многое другое. Вот некоторые из вариантов самоделок.
- Нарезаем двужильные кусочки провода, длина подбирается в зависимости от крепящегося провода. В середину каждого продеваем саморез.
- Такие же, но одножильные кусочки обматываем вокруг шляпки дюбеля или самореза.
- Нарезаем жестяные полоски. В середину пробиваем гвоздь или саморез.
Плюсы у такого самодельного крепежа следующие:
- простота в изготовлении и монтаже;
- нет необходимости поиска крепежа и его покупки в магазинах;
- возможность использовать (установка и замена) самоделок многократно;
- можно крепить, как один, так и несколько проводов одновременно.
Несмотря на появившееся в последние десятилетия изобилие различных настенных и напольных источников света для помещений, применение потолочных светильников, люстр в квартире остается оправданным и необходимым. Ведь только падающий сверху свет может обеспечить нужную освещенность всего помещения. Очень часто под потолком размещают различные электрические приборы – кондиционеры и вентиляторы.
Для работы этих приборов необходимо обеспечить бесперебойное питание их электричеством и при этом без ущерба для интерьера помещений.
Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов
Сначала рассмотрим первый способ с помощью привычного всем перфоратора.
Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

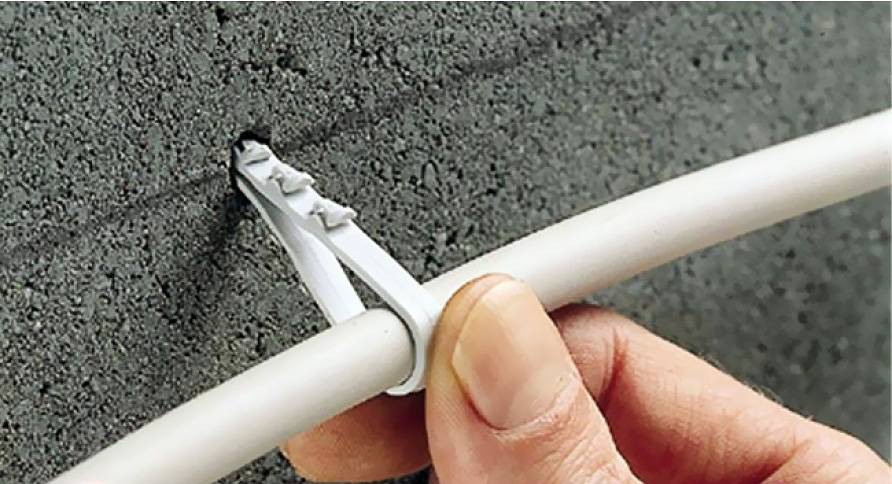

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля
Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие. Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.
Кабельная стяжка с отверстием под дюбель
Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.
Монтажная квадратная площадка
Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

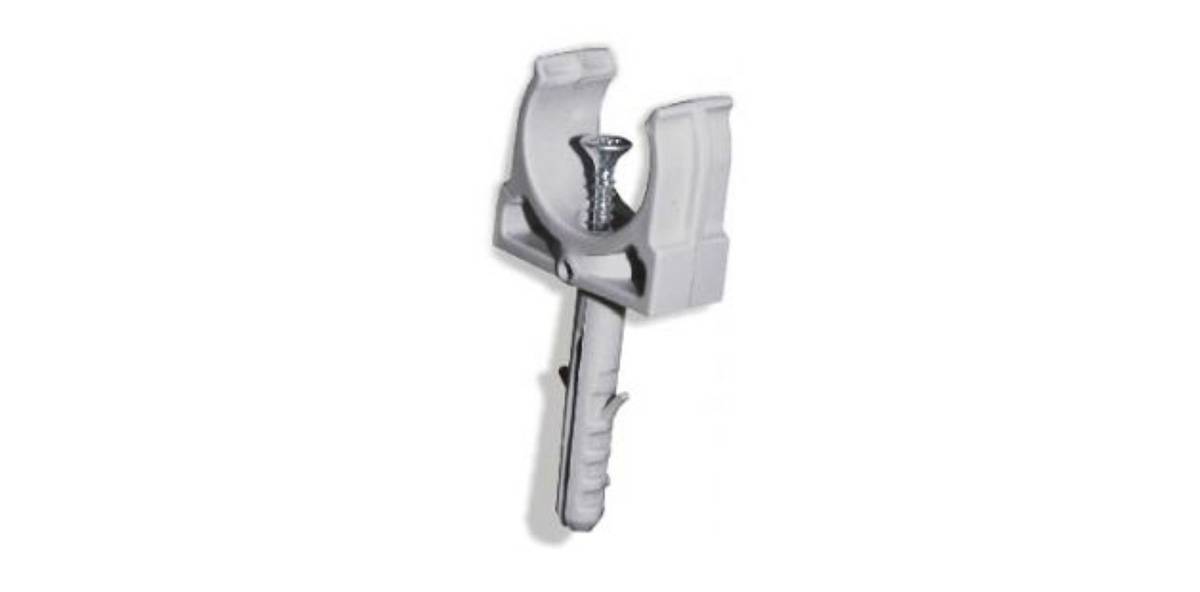

Клипсы под гофру
Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.
Металлические скобы
Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.
Самоклеющаяся площадка
Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.
Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

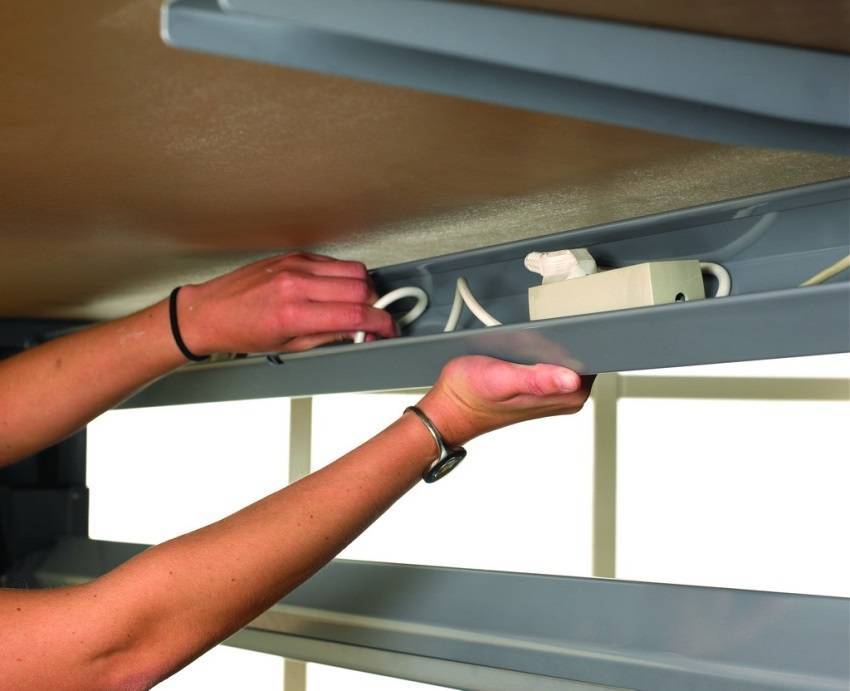

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.
Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки
Для монтажа используются:
- заклепки;
- саморезы;
- специальный клей;
- винты и т.п.
После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.
В стандартном наборе обычно присутствуют:
- переходники;
- соединители L- или Т-образной формы;
- заглушки кабель-канала;
- углы и т.п.

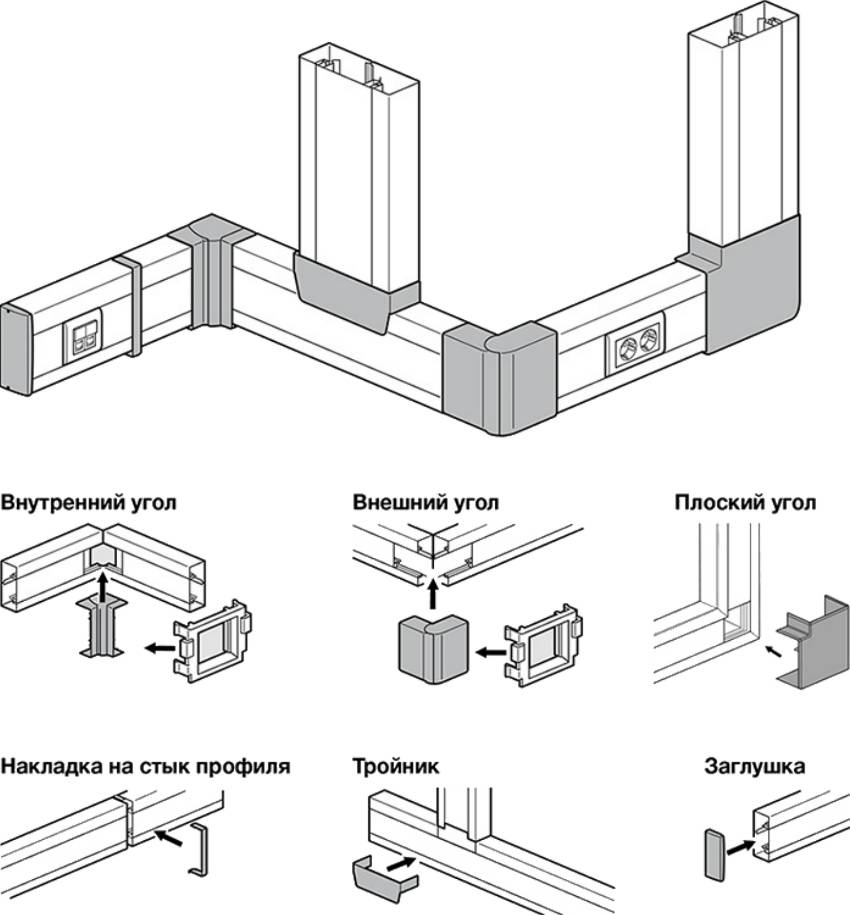

Схема соединения кабель-канала при помощи дополнительной фурнитуры
Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.
В кабель-каналы для электропроводки можно укладывать следующие виды проводов:
- компьютерные;
- силовые;
- телевизионные;
- телефонные;
- слаботочные (видеонаблюдение и пожарная сигнализация).
Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.
Преимущества монтажа электропроводки в кабель-канале:
- Долговечный результат.
- Безопасность и практичность.
- Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
- Эстетически привлекательный внешний вид.
- Экономичность.
- Быстрый доступ к проводке.

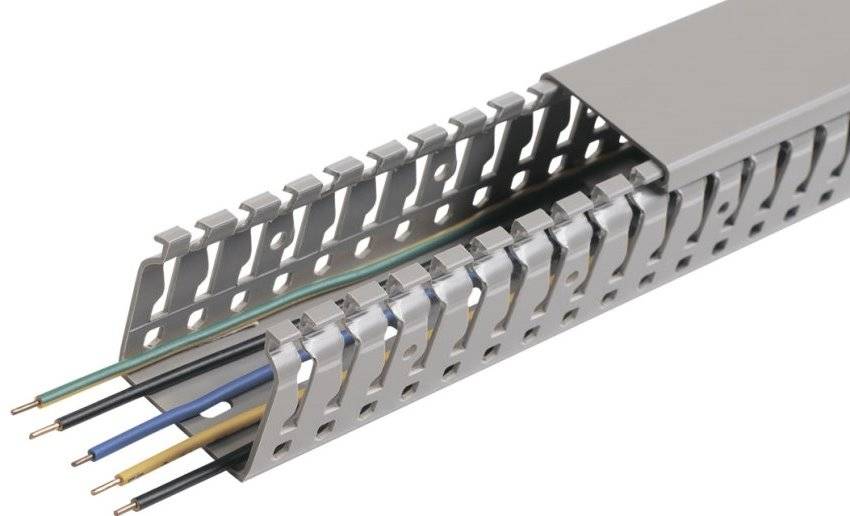

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях
Характеристика металлических кабель-каналов
Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.
Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.
Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

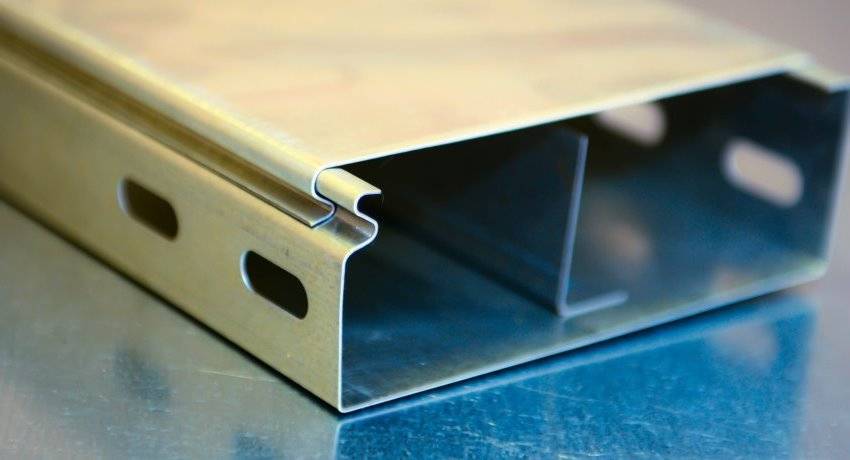

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ
Преимущества металлических изделий:
- простая система монтажа;
- высокий уровень пожарной безопасности;
- большой выбор цветовых решений;
- наличие крышки, укомплектованной надежной защелкой.
Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.
Характеристика пластиковых коробов для проводов
Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.
Достоинства пластиковых коробов:
- облегченный вес конструкции;
- устойчивость к коррозийному воздействию;
- простая система фиксации;
- для монтажа крышки не требуется использование инструмента;
- доступная стоимость;
- высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
- не требуется особый уход;
- материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
- не подвергается деформационным изменениям под влиянием температурных скачков.
Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами
Крепление кабеля в штробе
При скрытой проводке кабель укладывают в штробу — канал, прорезанный в стене или полу помещения. После того как прокладка электропроводки закончена, прорезанные каналы заделывают штукатуркой либо стяжкой, надежно закрывая кабель.
Дюбель-хомут для крепления кабеля в таком канале – оптимальный вариант. Здесь не требуется большой прочности, но важна скорость и дешевизна.
Как вариант крепления используют гипсовый раствор. Однако, несмотря на то, что при этом не нужно сверлить отверстия, скорость крепления возрастает не на много. К тому же гипсовые «нашлепки» получаются неаккуратными, мешают при штукатурке.
При укладке в штробах для размещения кабеля также используют короба и рукава различного вида. Удорожание прокладки при этом компенсируется возможностью при необходимости сменить проводку, не разбивая стену.
Особенности горючих оснований
Особые требования предъявляют к электромонтажу основания из горючих материалов: дерева, древесных или обычных пластиков. В случае форс-мажора –– короткого замыкания или скачка нагрузки –– провода способны загореться. Пламя перекинется на конструкцию, вызвав пожар. Возможен и обратный случай: при возгорании самой конструкции провода расплавятся, создадут короткое замыкание, усугубляя ситуацию либо создавая опасность поражения эл. током при тушении огня водой.
Чтобы этого не произошло, ПУЭ диктуют необходимость использования несгораемых креплений в виде металлических гофрированных рукавов, труб или коробов.
Прокладка в пластиковых гофрированных рукавах не защищает основание от возгорания, а лишь скрывает провод от повреждений и внешних негативных воздействий. При укладке кабелей в коробах или гофрированных рукавах крепления самого кабеля не требуется. К основанию с помощью саморезов или дюбель-гвоздя крепят короб, куда укладывают кабель. Для монтажа рукавов используют клипсы и хомуты.
Высверливание подрозетников
Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.
Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.
Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.
Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.
Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.
Это может быть:
средний перфоратор с алмазной коронкой
большой перфоратор с ударной коронкой
штроборез с запилом 60мм в глубину
