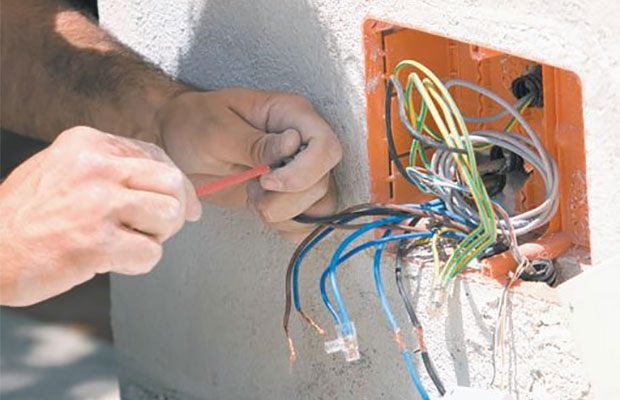

Как можно соединить провода в распределительной коробке?

Где и как можно купить недорого клеммники для проводов: цены, обзор рынка

Фото	Бренд/ Модель	Тип изделия	Цена, руб.	Особенности
	DINKLE/ DT126VP-03P	винтовой	26÷37	Рабочий ток до 8 А. Максимальное сечение провода – 2,1 мм кв.
	TDM/SQ0510—0002	винтовой	27÷34	На 12 контактов. Сечение проводника – до 4 мм кв.
	TDM/SQ0527—0012/CR-413	соединительная клемма	35÷40	Аналог «Ваго». Стоимость указана за модель с тремя гнездами.
	Schneider Electric/ NSYTRV42BL	винтовой проходной	68÷85	Номинальный ток – 32 А. Зажимы изготовлены из медного сплава.
	Legrand/004803	винтовой	Без изоляции.

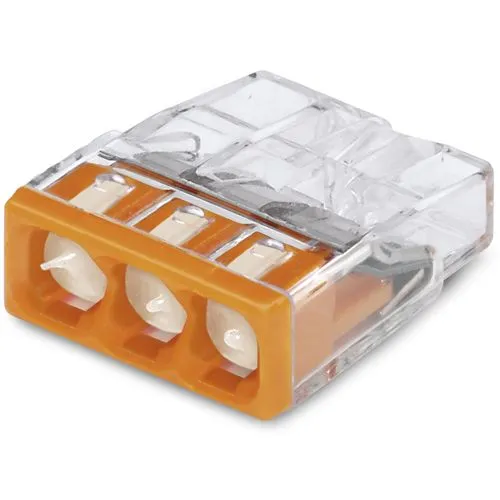

	WAGO/ 2273	Компактная	21÷45	Прозрачная часть корпуса упрощает визуальный контроль размещения провода.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

• клеммных колодок Wago;
• опрессовки гильзами;
• пайки;
• скрутки;
• изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago. Жилы с различными сечениями можно закрепить и при помощи пайки

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Что такое коробка

Распределительная монтажная коробка представляет собой короб округлой или прямоугольной формы. В этом коробе имеются специальные отверстия, через которые осуществляется ввод проводов внутрь коробки. Эти отверстия могут находиться как на боковых поверхностях, так и на дне короба. Как лучше осуществить подвод проводов зависит от типа коробки и способа подвода кабеля.

По типу различают распределительные монтажные коробки для наружного (внешнего) монтажа и скрытого (внутреннего). В распредкоробках для наружного применения имеются специальные крепежные отверстия под саморезы или иные элементы крепления. Применяют такую конструкцию в деревянных домах-срубах, а также в иных случаях, где монтаж скрытой проводки затруднителен. Если она используется на открытом воздухе, например, на внешней стене дома, то лучше ставить коробку с герметичными вводами кабеля и такой же крышкой. Это значительно продлит срок службы электрической линии, так как избавит контакты от воздействия атмосферной влаги.

Если монтаж электропроводки производится скрытым способом, то распределительная монтажная коробка вмуровывается в специально сделанное для нее углубление в стене. Глубина этих углублений должна быть такова, чтобы закрытая крышкой коробка была заподлицо с поверхностью стены. К этому углублению подходят сделанные в стене каналы для проводов (штробы). Для крепления чаще всего используют раствор алебастра или гипса. А к выполнению монтажных работ приступают после схватывания раствора.

Принято размещать распределительные коробки под потолком, на расстоянии не ближе 20 сантиметров от него. Места их размещения должны быть легкодоступными, чтобы в случае необходимости можно было провести ремонт или дополнительные соединения при изменении электрической схемы.

Материалом при изготовлении монтажных коробок служит пластик или металл. Пластик используется только негорючий, что исключает распространение пожара при возгорании внутри коробки. Конечно, металлические коробки в этом плане лучше, но они дороже. Некоторые конструкции содержат вмонтированные клеммные колодки для соединения жил проводов. Чтобы определить, какая распределительная коробка будет лучше подходить для вас, необходимо учесть все вышеизложенные факторы.

Клеммы для соединения проводов: преимущества и недостатки, требования, правила выбора

Для применения иных технологий нужно приобрести специальный инструмент, освоить рабочие действия. Некоторые виды клемм создают надежное соединение без применения дополнительных приспособлений.

Универсальный съемник изоляции

Вместо этого инструмента можно использовать нож. Лезвие направляют под острым углом к проводнику, чтобы не повредить его. Также понадобится отвертка, если в клемме установлен винтовой зажим.

Минимальные первичные затраты дополняются отсутствием энергетических затрат, безопасностью, быстротой. Самой конструкцией клемм для соединения проводов предусмотрена хорошая электрическая изоляция, дополнительная защита от механических повреждений.

Единственным существенным недостатком можно назвать необходимость приобретения клемм для соединения проводов. Но надо не забывать, что в альтернативных методиках предусмотрен расход разных материалов: припоя, флюса, угольных электродов, гильз.

Клеммы для соединения проводов выбирают с учетом установленных проектом и производителем допустимых электрических нагрузок

Также обращают внимание на следующие параметры:

1. Диаметр проводников должен соответствовать отверстиям устройства зажима.
2. Размеры клеммника подбирают так, чтобы он мог поместиться внутри распределительной коробки.
3. Следует проверить удобство выполнения манипуляций с клеммами определенного типа в рабочей зоне.
4. При необходимости подбирают клеммы с маркировкой контактных площадок, установленным внутри предохранителем, в ином особом исполнении.

Как соединить алюминиевый и медный провод

Этот вопрос следует изучить отдельно. Дело в том, что в месте контакта двух разных металлов при наличии воды начинается процесс электролиза. Он разрушает проводники в клемме, ухудшает параметры соединения, полностью разрывает цепь. Чтобы предотвратить такие воздействия необходимо поддерживать разницу напряжений на уровне не более 0,6 мВ. В таблице приведен электрохимический потенциал (в мВ), который возникает при соединении изделий из разных материалов:

Материал	Медь	Алюминий	Припой (свинец-олово)	Нержавеющая сталь
Медь	0,65	0,25	0,1
Алюминий	0,65	0,4	0,55
Припой (свинец-олово)	0,25	0,4	0,2
Нержавеющая сталь	0,1	0,55	0,15

На основе этих данных можно сделать вывод о том, что прямое соединение алюминиевых и медных проводов между собой недопустимо.

При установке между ними токопроводящей перемычки из стали негативные воздействия гальванической пары будут устранены

Также можно создать на поверхности проводников защитную оболочку из припоя. Он обладает минимальным электрическим потенциалом по отношению к разным металлам, поэтому является универсальным средством. Разумеется, это правило действует при сохранности соответствующего слоя.

Разновидности и особенности распределительных коробок

В зависимости от условий (толщина стен, этап ремонта), можно использовать коробки двух типов:

• внутренние, для которых в стене фрезой высверливается отверстие нужного диаметра и глубины,
• наружные, которые крепятся поверх стены.

Конечно, с точки зрения дизайна предпочтительнее первый вариант, тем более что крышку такой распределительной коробки можно спрятать за отделочными материалами. Главное предварительно составить схему электрики в доме, чтобы потом, в случае ремонта проводки, не искать ключевые узлы. У наружных коробок, которые, конечно, трудно будет спрятать или замаскировать, есть свое преимущество: в случае неполадок вам не придется портить финишное покрытие стен. По форме, размеру и материалу распределительные коробки также весьма разнообразны.

Монтирование распределительной коробки

С формой и размером обычно определяются в зависимости от сделанных строителями отверстий, или по имеющимся в наличие фрезам или коронкам, которыми эти отверстия будут делать.  Главное, чтобы размер соответствовал количеству проводов, которые предполагается соединять. Это напрямую влияет и на удобство, и на качество работы. Материал большой роли не играет, все представленные на рынке варианты долговечны, и выбор обусловлен в первую очередь личными предпочтениями и финансовыми возможностями. Единственный важный момент – если вы использовали гофрошланг, покупайте коробки, в которых предусмотрено его подсоединение.

Почему не стоит пренебрегать распределительными коробками?

1. Они облегчают ремонт электропроводки, помогают найти поврежденный участок и заменить его.
2. Чаще всего соединения проводов становятся слабыми местами системы и периодически выходят из строя. В коробке их легче осмотреть еще на этапе профилактики.
3. С точки зрения пожарной безопасности коробки существенно повышают устойчивость дома перед огнем.
4. Экономят время и деньги, поскольку без них кабель придется тянуть от электрощитка к каждой розетке. Кстати, как разобраться в многочисленных брендах розеток, можно прочесть в статье на нашем сайте со ссылке.

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

• клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
• полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
• полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
• карболит способен выдержать статические нагрузки на вибрацию;
• поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
• эбонит и текстолит также используются для изготовления клеммных колодок.

Сколько проводов должно быть в скрутке

Как правило, рекомендуется сращивать не более 6 проводников сечением 2,5 мм², а лучше, особенно при небольшом опыте, не более 4. Провода такого сечения используются в квартирах для групп розеток.

Провода сечением 1,5 мм², используемые для освещения, могут быть больше. А кабели, идущие на электроплиту, с сечением проводника 6мм.кв, как вы понимаете даже шесть штук точно соединить на скрутку без опыта очень сложно.

Чтобы не пришлось запоминать максимальное рекомендуемое количество проводов для сращивания:

Существует простое эмпирическое правило:

Общее сечение всех проводов в сращивании не должно превышать 16 мм², а общее количество проводов не должно превышать шести штук.

Стандартные распределительные коробки обычно имеют до 6 кабельных вводов, поэтому скрутка с большим количеством проводов обычно невозможна.

Другим простым объяснением ограничения максимального количества проводов является следующий факт — большее количество проводов просто не позволяет инструменту правильно захватить их в работе.

Поэтому я не рекомендую скручивать более 6 проводов за один раз. Однако при определенной сноровке и сильных руках или при использовании различных инструментов редко удается накрутить даже 8 прядей.

В таблице ниже приведено рекомендуемое максимальное количество проводов в жиле для различных сечений кабеля:

Сечение проволоки мм.кв.м	мм2 сечение кабеля Количество проводов в жиле
Рекомендуется для	Максимальный
1.5	6	8
2.5	4	6
4	3	4
6	2	2
10	2	2

При монтаже проводки постарайтесь избежать необходимости прокладывать больше проводов, чем рекомендовано здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить плохое соединение, которое впоследствии доставит вам много проблем.

Я повторюсь, официально прямая скрутка запрещена в электротехнике и используется только в сочетании с другими методами соединения — обжимом, сваркой и т.д.

Я уверен, что найдется немало людей, которые скажут, что они без проблем могут накрутить большее количество ядер, и полученное соединение настолько надежно, насколько это возможно. Я не буду с этим спорить, на самом деле в моей практике мне приходилось делать и это (я всегда свариваю жилы, прядь за прядью).

Хороший пример этого можно найти в статье о строительстве вводного кабеля в квартире, где я скрутил 3 провода 6 мм.кв. Если вы используете определенные технологии, это возможно, но я не советую делать это постоянно, используйте эту возможность только в качестве исключения.

Что вы думаете? Расскажите о своем опыте работы с мононитью и максимальном количестве проволоки, которую можно качественно сделать. Особенно меня интересует мнение начинающих электриков, которые решили заняться проводкой в квартире или коттедже.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

• пайка;
• сварка;
• обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

• соединение с помощью клеммных колодок;
• пружинные зажимы;
• колпачки СИЗ;
• болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

• зачистка изоляции;
• очистка от окислов при помощи наждачной бумаги;
• проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
• проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
• место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Выбор толщины и производителя проводов

Согласно правилам при прокладывании проводов в помещении и соединении в распредкоробке, жилы должны быть от одного производителя, но различным цветом изоляции. Опытные специалисты советуют выбирать медные провода, плоские с одной жилой и двойным изоляционным покрытием. Очевидным плюсом будет наличие маркировки «НГ», потому что такой провод защищен от возгорания.

Необходимо приобретать проводники с прочным слоем изоляции

Создание подключения

Даже в домашних условиях получится сделать проводку. Конечно, для этого требуется квалификация и специализированное оборудование.

Тем не менее, не стоит отчаиваться, ведь оборудование можно приобрести в специализированном магазине. Если говорить об электропроводке, то схему рекомендуется разрабатывать самостоятельно еще на этапе строительства жилища. Ведь даже опытный электрик не всегда осведомлен, куда вы планируете поставить предметы мебели. Поэтому часто выключатели и розетки располагаются неудобно.

Видео – Собираем распределительную коробку

Специалисты расчерчивают на стенах схему установки электрооборудования. Тем не менее, отобразить ее следует и на бумажном листе, кроме того обозначить соединения проводов в распредкоробке, ведь это позволит рассчитать уровень нагрузки на сеть и распределить приборы по группам.

При наличии стандартной схемы имеются следующие потребители:

• светильники;
• розетки.

Основные схемы расключения

Кроме соединения проводов в распредкоробке потребуется сделать их разветвление на розетки и выключатели. Расключить провода можно по-разному в зависимости от типа устройств и вида проводки.

Подключение розеточной группы

Подключение розеточной группы

Розеточная группа обычно выделяется в отдельную независимую линию.

В коробке есть три провода с разным цветом. Каждый имеет свое назначение. Коричневый является фазовой жилой, голубой – ноль, а желто-зеленый – заземление. Реже могут применяться другие расцветки.

Перед тем как прокладывать провода их следует подрезать до одинаковой длины и сделать запас в 10-12 см.

Предварительно рекомендуется проверить назначение жил с помощью тестера.

Подключение однокнопочного выключателя

Подключение одноклавишного выключателя

Если подключается переключатель, количество групп будет также равно трем. Способ соединения будет несколько отличаться. Есть три входа – от коробки или электрощита, от светильника и от выключателя. Фазу нужно подключить к кнопке переключателя. С выхода выключателя проводник проводится к осветительному устройству. Работать свет будет только в случае замкнутых контактов на выключателе.

Подключение двухкнопочного выключателя

Нередко применяются двухклавишные виды выключателей. Они способны обеспечивать две группы светильников. Схема их подсоединения несколько сложнее. К выключателю соединяется трехжильный кабель. Один его проводник является общим контактом выключателя, остальные отправляются к выходам с кнопок. Фаза объединяется с общим контактом. Нули следует соединить с обеих групп осветительных приборов. Фазы со светильников и проводники с выключателя объединяются попарно. Одна пара – от выключателя к фазе первого светильника, вторая – от выключателя ко второй лампочке.

Обзор свойств

Итак, для начала рассмотрим свойства хлопчатобумажной изолирующей ленты (ХБ). Главным достоинством такой изоленты является то, что она не плавится при нагреве провода, выдерживает механические нагрузки и не повреждается при минусовых температурах. Помимо этого важным плюсом изделия можно считать повышенную износоустойчивость – ее трудно протереть при эксплуатации. Что касается недостатков ХБ изоленты, основным считается плохая герметичность материала. В помещениях с повышенной влажностью, а также на улице ее использовать нельзя. Кроме того, хлопчатобумажная ткань не растягивается и может выдержать напряжение на пробой не более 1000 Вольт.

Что касается аналога из поливинилхлорида, материал обладает повышенной устойчивостью к влаге, хорошо тянется и выдерживает напряжение на пробой до 5000 Вольт (лучше аналога). Основным недостатком ПВХ изоленты можно считать тот факт, что она не является термоустойчивой, т.к. плавится при высокой температуре. Согласно техническим характеристикам изделия, максимальная температура эксплуатации не должна превышать +70 °С (ГОСТ 16214-86). Помимо этого пластиковая изоляционная лента ломается на морозе и теряет свою клейкость.

Со свойствами тряпичной и пластиковой изоленты разобрались, теперь все же обсудим, какую лучше использовать для изоляции проводов в домашней электропроводке — тряпичную или пластиковую.

Соединение проводов самозажимными клеммниками

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Основные виды клемм

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

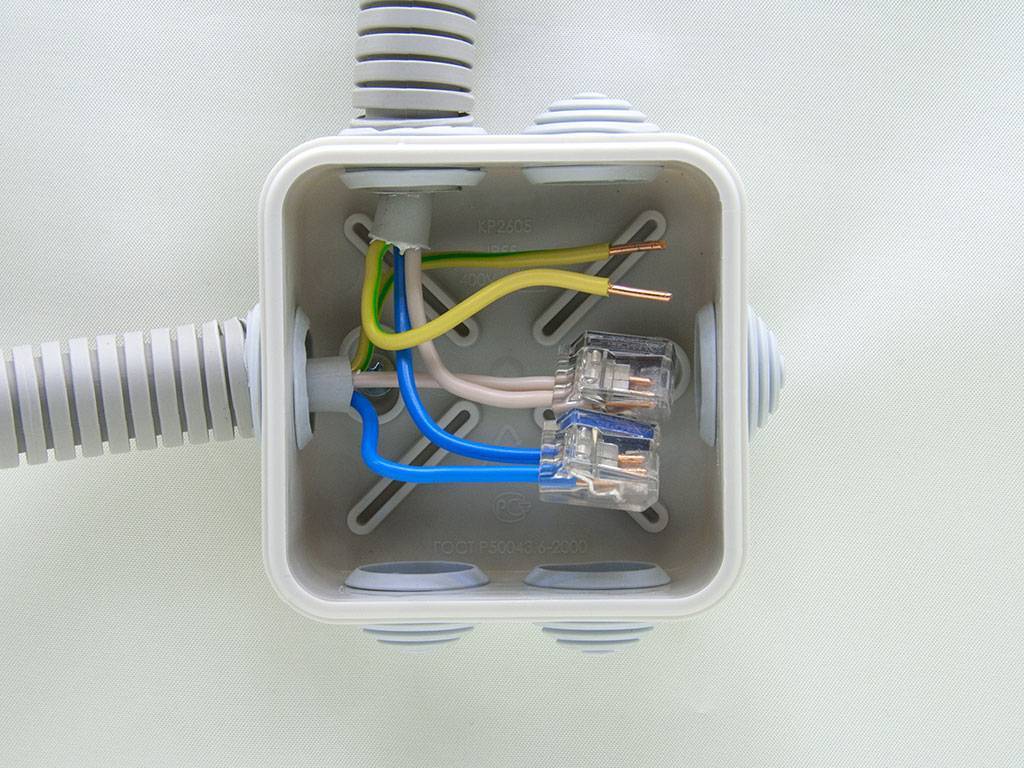

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

• с плоскопружинным механизмом;
• универсальные с рычажковым механизмом.

Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Выводы

Все существующие конструктивные вариации распределительных коробок охватить в одном обзоре не представляется возможным. Но принцип устройства и особенности монтажа для всех существующих изделий практически одинаковы. Поэтому приведенные инструкции можно рассматривать как универсальные для установки многих моделей распаечных коробок.
