Схема на 3 точки
Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.
Электрическая схема управления лампой с трех точек
Как собрать такую схему? Вот порядок действий:
- Ноль (и заземление, если есть) заводится сразу на лампу.
- Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
- Вход второго подается на свободный провод лампы.
- Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
- Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.
Куда подключать провода
А вот примерно так разводить по помещению.
Проводка при управлении лампой из трех мест
Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.
Схема подключения проходных выключателей на 5 точек
Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.
Чтобы окончательно уложить все в голове, посмотрите еще это видео.
Что такое выключатель и переключатель?
Выключатель и переключатель — это электрические устройства, которые используются для управления электрическими цепями.
Выключатель — это устройство, которое позволяет прервать электрическую цепь, то есть выключить свет или отключить другое электрическое устройство. Выключатели бывают разных типов, например, одноклавишные или двухклавишные, поворотные или нажимные.
Переключатель — это устройство, которое позволяет изменять направление или режим работы электрической цепи, например, переключать свет из одной лампы на другую. Переключатели могут быть одноклавишные или двухклавишные, их также могут делать поворотными или нажимными.
Оба устройства широко используются в электрических системах, как домашних, так и промышленных.
Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
- Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

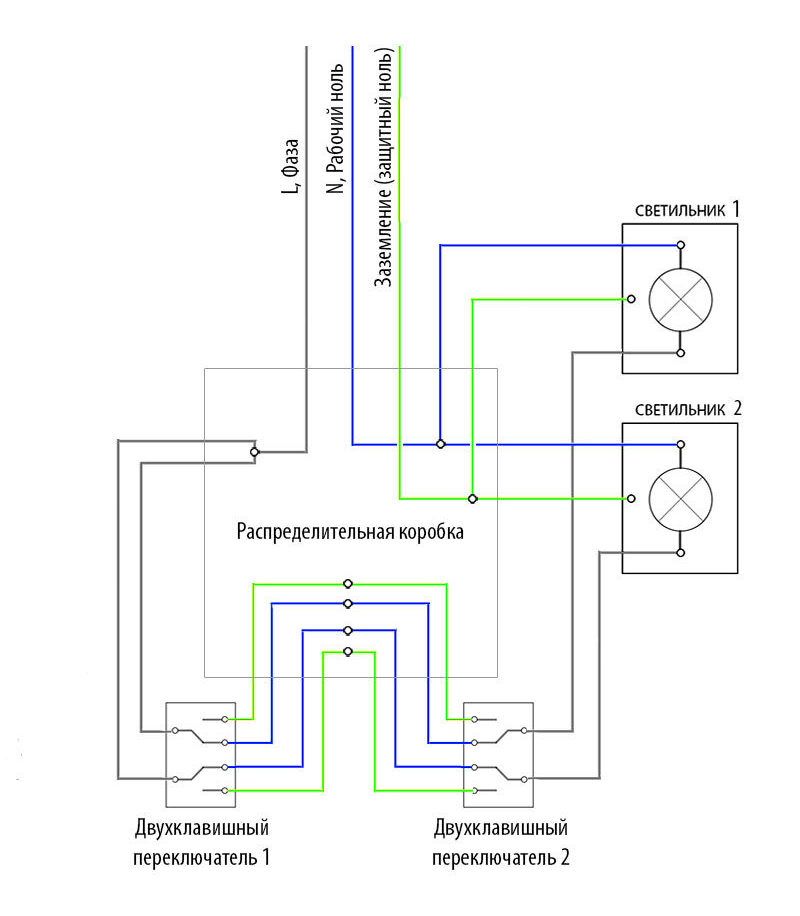

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

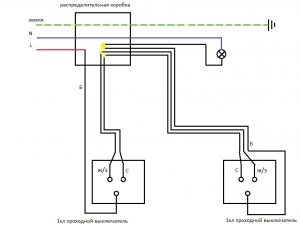

Схема подключение проводов проходного выключателя в распредкоробке
Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №1
кабель на переключатель №2
кабель на светильник или люстру
При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) – фаза
синий – ноль
желто зеленый – земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
Основные правила подключения в этой схеме которые вам нужно запомнить:
- Фаза с автомата должна приходить на общий проводник первого выключателя
- Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
- Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
- Ноль и земля подаются напрямую без выключателей сразу на лампочки
Перекрестный
Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

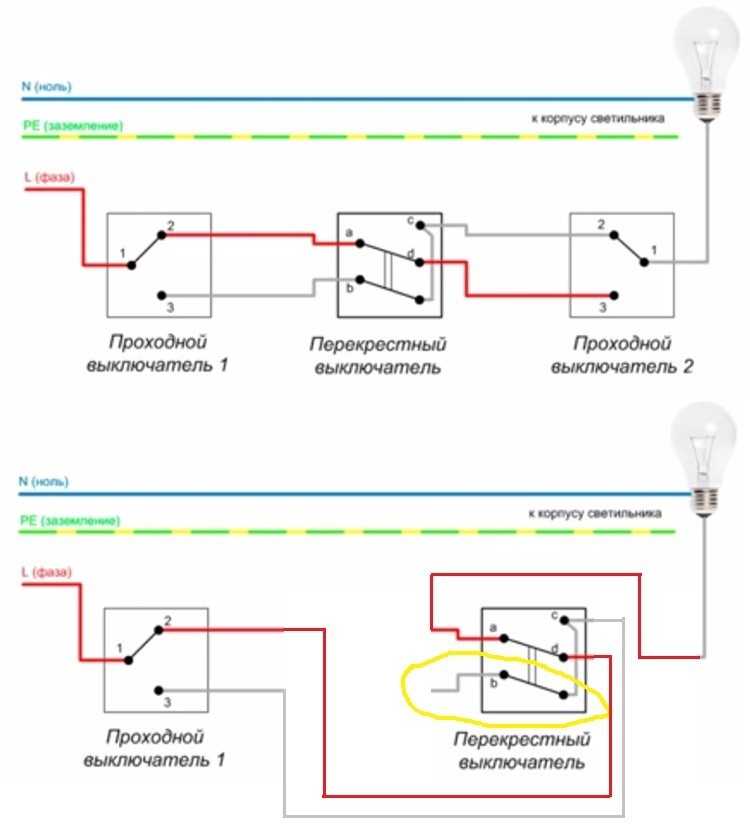

Принцип работы перекрестного отсоединителя
Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.
Особенности использования проходного выключателя
Обычным пользователям и любителям «сделай сам» бывает трудно определиться с выбором подходящего коммутационного устройства. Внешне автоматические выключатели не отличаются от стандартных выключателей — с помощью этих изделий можно также управлять освещением, но схема их подключения совершенно иная.
Основное различие заключается в том, что стандартный выключатель может только размыкать или замыкать цепь, в то время как маршрутный выключатель позволяет направлять напряжение с одного контакта на другой — переключать.
Рекомендуем ознакомиться с подробной информацией о том, как выбрать проходной выключатель.
Модель с проходным выключателем — это практичное коммутационное устройство, позволяющее включать и выключать свет из нескольких мест. Это очень удобное решение, которое позволяет включать и выключать свет в нескольких местах.
Использование таких устройств целесообразно в следующих ситуациях:
- В коридоре двухточечная система подключения дает возможность установить одно изделие в начале, а другое в конце коридора, чтобы избежать необходимости идти по темному коридору после выключения света.
- На лестнице. Это отличное решение для многоквартирных и частных домов с несколькими этажами. Эти выключатели могут быть установлены на всех или нескольких этажах. Пользователь может включить свет на лестничной площадке, когда входит в дом, и выключить его перед входом в свою квартиру на первом этаже.
- В спальне. Принцип работы такой же, как и в предыдущих случаях, поэтому свет можно включать при входе в комнату и выключать у изголовья кровати.
Это основные варианты использования переключателя петель. На практике их можно установить в любом помещении, не только в жилых комнатах, но и в технических и промышленных помещениях. На практике они могут быть установлены в любых условиях, например, в доме или в технических и промышленных помещениях.
Выключатель света имеет такой же внешний вид, как и обычный выключатель света. На лицевой стороне есть стрелки, указывающие вверх и вниз.
Простой выключатель света имеет один вход и один выход, в то время как крест имеет два выхода. Это позволяет не только переключать, но и перенаправлять поток электроэнергии. Хотя опытные электрики могут определить тип устройства по внешнему виду, многие производители прилагают к изделию электрическую схему, помогающую выбрать выключатель.
Убедитесь, что вы покупаете однопроходной выключатель, тщательно проверив соединения. Их должно быть три. По сути, они действуют как переключатель, проводя напряжение от одного контакта к другому.
Для управления одной лампой из разных частей комнаты используются как минимум две клавиши. При изменении положения ключа цепь замыкается и лампа включается. Когда один из двух выключателей выключается, цепь размыкается, и свет гаснет. Таким образом, индикатор загорается, когда клавиши переключателя петель находятся в одном положении, и гаснет, когда они находятся в разных положениях.
Монтаж проходных выключателей
Для подключения переключателей необходим инструмент:
- отвертка шлицевая, крестовая и индикаторная;
- уровень;
- плоскогубцы для перекусывания кабеля;
- перфоратор для штробления каналов под провода и выключатели;
- рулетка;
- нож.
Естественно, должны быть базовые знания о работе электрических приборов, используемых ими схем, порядок их подключения и т.д.
Этапы работ:
- штробление каналов согласно электротехнического плана;
- высверливание коронкой места под выключатели и распределительные коробки;
- прокладка проводов и расключение приборов.
Прокладка проводов должна производиться на расстоянии не меньше, чем 15-20 см по отношению к потолку. Это обуславливается пожарной безопасностью, они вполне могут располагаться скрытым способом (в штробу), а также могут быть уложены в специальные лотки – кабель-канал. Последний вариант обеспечивает быстрый доступ к необходимым проводам при возникновении каких-либо неполадок. Не стоит забывать, что концы проводов должны быть строго в монтажных коробках, где соединения изолированы друг от друга.
Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео
Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.
Такое устройство, как выключатель, может выглядеть изящно и богато
В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.
На видео наглядно показана схема подключения проходного выключателя:
Watch this video on YouTube
Принципиальная схема подключения проходного выключателя с 2-х мест
Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.
Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.
Схема подключения проходного выключателя на 2 точки
Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».
Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.
Схема подключения проходного выключателя с 3-х мест
Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.
Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах
Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.
В подобной схеме на первой и последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.
Схема подключения проходных выключателей из 3 мест
Принцип подключения проходных выключателей для трех точек управления следующий:
- Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
- К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.
На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.
Схема подключения проходного выключателя с 4х мест
Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.
Принципиальная схема подключения проходных переключателей для 4 мест
Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
Схема подключения
Для того, чтобы собрать такую схему с использованием переходного выключателя понадобятся следующие комплектующие элементы и инструмент:
- Выключатель проходной одноклавишный – 2 шт.
- Светильник ламповый – 1 шт.
- Провода электрические одножильные – 5 шт.
- Индикатор напряжения однофазный – 1 шт.
- Пассатижи комбинированные – 1 шт.
- Отвертка (плоская или крестообразная) – 1шт.
- Нож монтерский – 1шт.
В качестве источника напряжения для собираемой схемы могут служить клеммы на шинах распределительного устройства или розетка питания. С помощью индикатора напряжения определяем распределение фазного и нулевого провода на клеммах источника, после чего снимаем с него напряжение.
Внимание! Все дальнейшие монтажные работы можно будет производить, только после проверки электрооборудования на предмет полного обесточивания!
Прежде чем начать собирать схему, необходимо неукоснительно соблюдать золотое правило электромонтажа о том, что установка выключателей для разрыва цепей в однофазных сетях, производится строго на фазном проводе. Исходя из требований этого правила, производим следующие подключения:
- Нулевую точку источника питания подключаем к одному из зажимов на патроне лампы (Св) проводником, который будет обозначен на схеме под номером 1.
- Соединяем между собой две пары неподвижных контактов (НК1 – НК4) перемычками под номерами 3 и 4.
- Проводом номер 5 подключаем свободны зажим на патроне с подвижным контактом (ПК2).
- В завершение сборки устанавливаем перемычку 2 между фазой источника питания и ПК1
В результате произведенных подключений будет собрана сеть освещения, обеспечивающая возможность включения-выключения освещения из двух точек. В формате электрической схемы собранная цепь будет выглядеть следующим образом.
Обозначения на схеме:
- ВкП1-2 – проходные одноклавишные выключатели.
- ПК1-2 – подвижные контакты.
- НК1-4 – неподвижные контакты.
- Св – светильник.
Выключатель отключает ноль, а не фазу
Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.
Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.
При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой. Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия
Как такое возможно, спросите вы?
Даже без вашего участия. Как такое возможно, спросите вы?
Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?
Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».
В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.
Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.
Простейший вариант – схема подключения одноклавишного выключателя к лампочке
Основное, что следует понять перед началом производства электромонтажных работ – это способы питания потребителей. Электрическое напряжение должно подаваться на осветительный прибор следующим образом: нулевой провод из распределительной коробки идет напрямую на лампочку, а вот фазный проходит через выключатель.
Двойной выключатель – вид сзади. Все клеммы отмечены
В схеме подключения выключателей света с одной клавишей сложностей никаких нет. От распределительной коробки, находящейся над ним, нулевой провод уходит непосредственно на осветительный прибор, а фазный опускается к прерывателю, и уже выйдя из него, идет к лампочке. Таким образом, при нажатии на клавишу цепь разрывается, и питание на лампу подаваться перестает. И все же, даже если домашний мастер уверен в том, что выключатель установлен правильно, при производстве ремонтных работ необходимо полностью обесточить линию с вводного электрощита.
А сейчас мы предоставим уважаемому читателю пошаговую инструкцию, как подключить одноклавишный выключатель света. И для более полного понимания она будет подкреплена фотопримерами выполняемых действий.
Инструкция по подключению выключателей света с одной клавишей с иллюстрациями
Для начала уточним, что при подобной работе следует обратить внимание на некоторые вещи:
- Инструмент должен иметь диэлектрическое покрытие;
- Изоляция инструмента не должна быть повреждена (трещины, сколы);
- При отключении напряжения с вводного щита следует повесить на него табличку «Не включать! Работают люди!»;
- Лучшим вариантом будет попросить кого-то, чтобы он находился возле щита во время монтажа.
Таблица 1. Инструкция по подключению выключателя
| Фото | Выполняемые действия |
|---|---|
| Как видно на фото, питающий провод заводится справа (он отмечен маркером). Наша задача на первом этапе не сделать провода в распределительной коробке слишком короткими для удобства их соединения. Монтаж в примере будем выполнять скруткой, но все же более приемлемым считается применение клеммников типа «Wago» | |
| Зачищаем провода с запасом – это позволит сделать более плотную скрутку, что гарантирует отсутствие нагрева в процессе эксплуатации | |
| Согласно общепринятой цветовой маркировке кабелей, по коричневому проводу будет идти фаза, а значит, именно его мы коммутируем с выключателем | |
| Нулевой провод идет непосредственно на лампочку | |
| Остается соединить провод, выходящий от выключателя и фазный провод на светильник, после чего плотно протянуть скрутки | |
| В результате должно получиться так | |
| Подав питание можно убедиться, что фазный провод, как и положено при монтаже одноклавишного выключателя, прерывается, а значит все выполнено правильно. Снова отключаем питание с вводного щита, изолируем соединения и аккуратно закрываем распределительную коробку |
Но довольно часто встает вопрос, как подключить одноклавишный выключатель света совместно с розеткой. Сейчас все станет понятно.
Таблица 2. Подключение одноклавишного выключателя совместно с розеткой
| Фото | Выполняемые действия |
|---|---|
| На иллюстрации указан питающий провод, который идет от вводного автомата | |
| Так же не зачищенным оставили кабель от розетки – сделано это для наглядности | |
| Для начала собираем ту же схему, как и в предыдущем случае, для выключателя и лампочки | |
| А после остается подключить провода розетки непосредственно к приходящему питанию, согласно цветовой маркировке | |
| При помощи индикатора проверяем правильность подключения, снова снимаем напряжение, изолируем провода и закрываем распределительную коробку |
Как можно увидеть, никаких сложностей в этой работе нет, однако аккуратность и внимательность здесь необходима.
Если полностью разобраться с этой схемой, то и более сложные выключатели (имеющие 2 клавиши) подключить никакого труда не составит.
Статья по теме:
Двух или трехжильный кабель?
Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1.5мм2.
При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.
Заново штробить стены и срывать обои уже не потребуется.
С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.
То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.
Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.
L – приходящая фаза
L1 – эта же фаза, но уже уходящая на светильник
Практический пример подключения одноклавишного проходного выключателя
Существует две практических возможности подключения одноклавишного проходного переключателя:
- Соединения проводов выполняются в распределительной коробке
- Соединения проводов выполняются в проходном переключателе.
Соответственно, смотрим две схемы и выбираем, которая понравится больше.
Схема подключения одноклавишного проходного выключателя №1
В этой схеме используется один двухжильный кабель от распределительной коробки к первому выключателю и трехжильный соединительный кабель между переключателями (не заходя в распределительную коробку). Схема очень простая. Буквами я обозначил цветовую маркировку: Б — белый (фаза), С — синий, Ж/З — желто-зеленый. Провода в данном случае все так или иначе будут фазными (периодически), но два провода будут фазными чаще, причем провод идущий от распределительной коробки будет фазным всегда, он же является управляющим (раздающим), а белый провод от второго переключателя является управляемым (принимающим фазу).
Схема подключения одноклавишного проходного выключателя №2
Во второй схеме почти ничего не изменилось, но все соединения выполнены в распределительной коробке. На оба переключателя теперь идет по одному трехжильному кабелю, а на лампочку либо двух- либо трехжильный кабель (в зависимости от того, требуется ли наличие земли или нет).
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки
Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактов
Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.
Так выглядит перекидной выключатель с тыла
Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).
Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.
