Инструкция по подключению
Различные схемы подключения выключателей схожи между собой, но отличаются некоторыми важными деталями. Поэтому имеет смысл рассмотреть три различных варианта, связанных с наружной и внутренней установкой изделий, а также со способом коммутации в распаечной коробке.
Установка наружного устройства
Назначение винтов выключателя
Простейший способ, позволяющий подключить одноклавишный выключатель на поверхности стен, реализуется по классической схеме. Отводимый от автомата фазный проводник соединяется с нижней клеммой, а отходящий от верхнего контакта идет напрямую к источнику света. В данной ситуации не имеет значения, как прокладываются оба эти проводники: по поверхности стен или скрытно.
Правильным считается такое подключение, при котором сам прибор устанавливается в разрыв фазного провода. Это правило одинаково справедливо для всех рассматриваемых вариантов.
Монтаж при скрытой проводке
В случае скрытой укладки кабеля в толще стен корпус выключателя размещается в специально предназначенных для этого нишах, а провода подводятся к нему через пластиковую установочную коробку. По завершении их соединения с клеммами изделия корпус с коробом утапливаются в стенной нише и фиксируются там специальными шурупами. После этого останется закрыть каркас выключателя декоративной крышкой и установить клавишу переключения на свое место.
Чтобы сделать все эти операции по возможности быстрее, придется воспользоваться уже готовыми проводниками и нишами, оставшимися от старого выключателя. Если длина торчащей из стены алюминиевой жилы недостаточна для подключения, придется нарастить ее, воспользовавшись куском медного проводника и миниатюрным клеммником переходного типа.

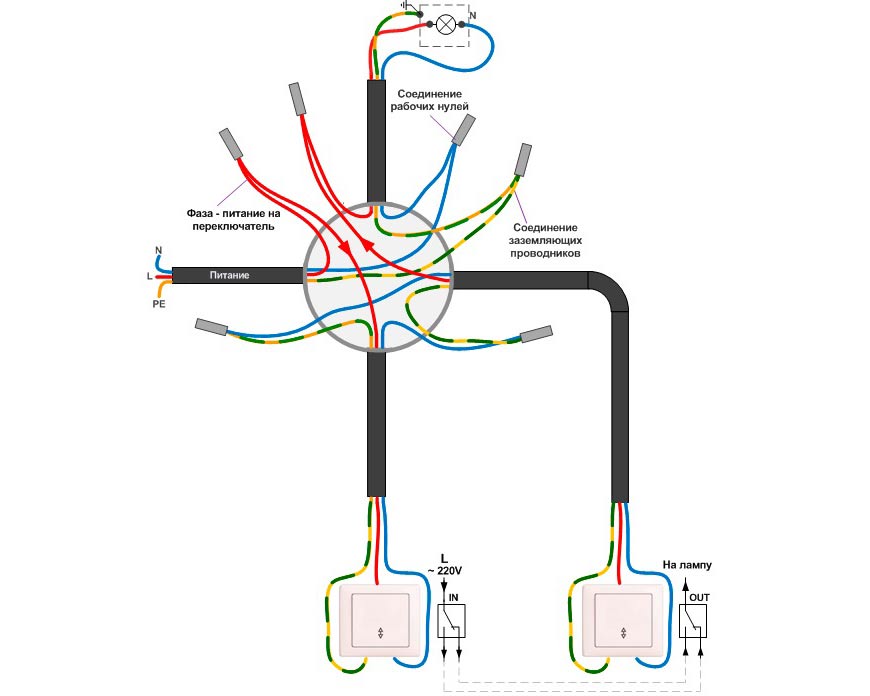

Подключение через распределительную коробку
Схема подключения проводов без заземления
Чтобы расключить выключатель через распредкоробку потребуется проделать следующие операции:
- Отводимый фазный проводник прокладывается до соответствующего контакта распределительного узла.
- После его фиксации другой провод протягивается до осветительного прибора.
- Нулевой проводник прокладывать обычно не требуется, поскольку он заранее уложен в толще стен или потолка до второй клеммы осветителя.
Все процедуры по расключению одинарного выключателя аналогичны уже описанным ранее операциям.
Как подключить одноклавишный переключатель на две лампочки
Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.
Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.
Новый кабель в коробке
В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.
Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам
Кабель от имеющегося прибора
От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.
Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве
Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.
Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.
Источник
Общие подходы к монтажу
Общий порядок монтажа выключателя будет таков:
- обустроить место установки аппарата (для накладного установить накладку, для встроенного – сделать выемку в стене и смонтировать подрозетник);
- разделать кабель (укоротить, снять верхнюю оболочку, зачистить жилы);
- подсоединить монтируемый выключатель света к проводникам согласно выбранной схеме (в этом хорошую помощь окажет наличие цветовой маркировки жил);
- расключить проводники в распредкоробке;
- установить выключатель на место и закрепить его (саморезами, разжатием лепестков);
- установить на место декоративные пластиковые детали.
Одноклавишный выключатель
Устройство с одной клавишей предназначено для управления одним или несколькими осветительными приборами. Количество подключаемых светильников ограничено лишь номиналом выключателя и характеристиками проводки.
Введение в строй выключателя выполняется в три этапа.
Устройство линии от квартирного щитка до распределительной коробки
- Квартира обесточивается выключением вводного выключателя на щитке (переключатель в нижнее положение).
- От квартирного щитка до распределительной коробки (штроба, кабельный канал) прокладывается трёхжильный плоский кабель, например, ВВГ сечением 1,5 мм², с запасом на концах в обе стороны по 10-15 см. На жилы в коробке наносится маркировка – «фаза», «ноль», заземление.

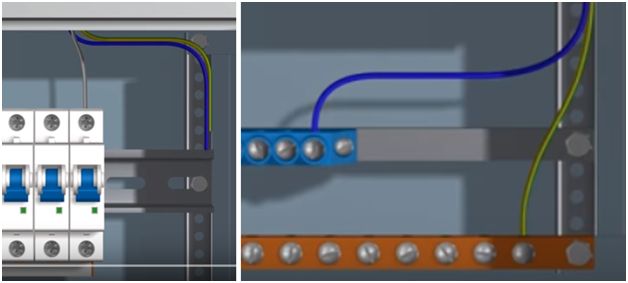

В щитке концы жил проложенного кабеля очищаются от изоляции. Фазная жила (серая) подключается к входной (верхней) клемме свободного автомата, «нулевой» провод (синий) – к «нулевой» шине, жёлто-зелёный – к шине заземления.
Подключение выключателя
- От распределительной коробки вниз прокладывается до подрозетника и выводится через него наружу двухжильный плоский кабель ВВГ сечением 1,5 мм² с запасом по длине в 10-15 см. Жилы кабеля в распределительной коробке также маркируются.
- Серую жилу провода в монтажной коробке подключают к верхней клемме выключателя, коричневую – к нижней, после чего механизм выключателя фиксируется в подрозетнике.
Подключение светильника
1.
От распределительной коробки до светильника прокладывается трёхжильный плоский кабель ВВГ сечением 1,5 мм² с запасом в 10-15 см на каждом из концов
2.
Возле осветительного прибора жёлто-зелёную жилу проложенного кабеля соединяют с корпусом светильника, «нулевую» (синюю) жилу — с одним из его проводов подключения, фазную — со вторым проводником.
3.

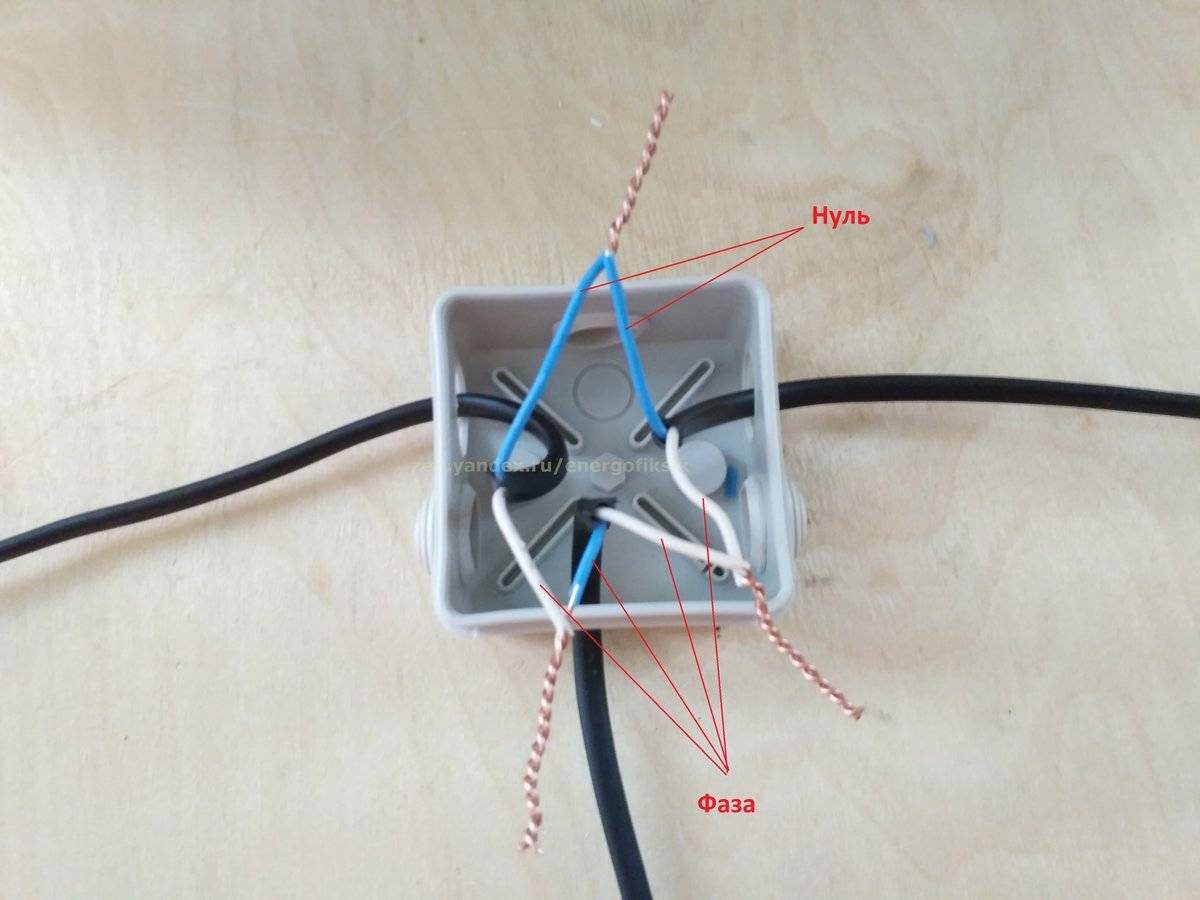

В распределительной коробке жилы кабелей собирают в группы согласно маркировке, каждую из которых скрепляют пайкой или сборной клеммой:
3.1
«ноль» от светильника соединяется с «нулём» от щитка;
3.2
«фаза» от светильника соединяется с одной из жил от выключателя, вторая жила от выключателя – с «фазой» от щитка;
3.3
жёлто-зелёные провода заземления от светильника и щитка соединяются между собой.
На распределительную коробку устанавливается заглушка, а на рабочий механизм выключателя – лицевая панель. После включения вводного автомата выключатель готов к эксплуатации.
Установка и видео-инструкции
При монтаже системы управления светом наибольшее внимание надо уделять:
- Правильному соединению элементов в коробке (блоке) распределения.
- Правильному подключению самого выключателя.
Схема подключения одноклавишного выключателя к лампочке:
Для выполнения первого правила надо сделать следующие операции:
- Определить фазовую линию, подходящую с сетевой стороны. Для этого можно использовать пробник – отвертку с неоновой лампочкой. Если поднести пробник к фазе, то неоновая лампочка начнет светиться. Если же пробник поднести к нулю, то свечения не будет.
- Отключить питание на квартирном щите.
- Соединить фазу с одним из кабелей, идущих к выключателю.
- Соединить второй кабель, идущий от выключателя, с проводом, который подходит к центральному контакту цоколя осветительной лампы.
- Соединить с сетевым нулем провод, идущий от внешнего контакта цоколя.
Соединение зачищенных концов можно осуществлять различными способами:
- скруткой и последующей пайкой с дальнейшим изолированием этого места лентой или специальными колпачками;
- винтовыми или болтовыми зажимами;
- с помощью клеммных колодок;
- пружинными зажимами, например, типа Wago.
Наиболее надежный контакт в данном случае обеспечивает первый вариант. Винтовые и болтовые соединения надежны, но при их выполнении возможны повреждения соединяемых элементов. Пружинные зажимы можно выполнить очень быстро, но со временем пружины ослабевают, что приводит к искрению и подгоранию.
Для выполнения второго правила надо выполнить такие операции:
Снять клавишу устройства с применением отвертки с тонким жалом
При этом следует учитывать, что современные пластмассовые корпуса приборов имеют очень хрупкое строение, поэтому действовать надо осторожно.
Укрепить накладной вариант прибора шурупами на деревянном подрозетнике. Винтами подсоединить к контактам проводники, идущие от блока распределения.
При скрытой проводке вначале произвести подключение проводов
Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления.
Установить клавишу на место.
Узнайте из этого видео, как правильно подключить одноклавишный выключатель света:
В следующем видео мы расскажем, как правильно установить одноклавишный выключатель:
В заключение надо включить автомат на щитке и проверить работоспособность системы и ее регулировку.
Подведем итоги. Для управления отключением потребляющих электроэнергию средств, например освещения, используются одноклавишные выключатели. Такие аппараты включаются в фазовый провод последовательно со средством освещения.
Монтаж системы отключения устройств, использующих электроэнергию, производится с использованием специальной распределительной коробки.
Прибор необходимо выбирать таким образом, чтобы его предельные электрические характеристики были равны или больше таких характеристик потребителей тока.
Выключатель отключает ноль, а не фазу
Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.
Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.
При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой
Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?
Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм “2” и “4”.
В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.
Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.
Устройство и принцип действия
Чтобы правильно подключить выключатель, не лишним будет для начала ознакомиться с его устройством. Он укомплектован следующими основными элементами:
Рабочая часть. Самым главным элементом является привод, на который крепится клавиша. Он устанавливается на металлическую рамку. Чтобы всю эту конструкцию закрепить в подрозетнике, имеется пара раздвижных лапок. Также рабочая часть содержит контакты, к которым необходимо подсоединить электрические провода.
Защитные пластиковые элементы. Клавиша, которая крепится непосредственно на рабочий механизм и осуществляет процесс включения-отключения. Рамка, выполненная из диэлектрического материала, защищает человека от соприкосновения с рабочей частью, находящейся под напряжением. Она крепится на механизм при помощи винтов либо пластиковыми защёлками.
Подключение осветительной лампочки через одноклавишный выключатель очень простое. В рабочей части аппарата есть контактная группа, состоящая из подвижного и неподвижного контакта. К подвижному контакту подсоединяется провод от источника питания, непосредственно на него одета клавиша. К неподвижному контакту крепится провод, идущий на лампу. При нажатии на клавишу подвижный контакт может находиться в одном из двух положений:
- Включено. Он замыкает электрическую цепь, фаза из питающей сети подаётся на осветительный прибор и лампочка загорается.
- Отключено. Электрическая цепь разомкнута, фаза на светильник не подаётся и лампочка не горит.
Инструменты и материалы для монтажа
Какие материалы и инструменты нам понадобятся для монтажа и подключения выключателя к электролампочке?
Выключатель.
Электропровод.
В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый. Но, если вся электросеть квартиры или дома выполнена из медного провода, то нужно ставить медный
Если из алюминиевого, то алюминиевый.
Распределительные коробки.
Они используются для укладки соединений электросети. Не бойтесь ставить . При использовании коробок уменьшается вероятность нарушения целостности соединений, а значит, снижается риск возникновения короткого замыкания.
.
Она нам понадобится для определения в электропроводе, для проверки наличия тока в сети.
Кусачки.
Они будут нужны для разрезания провода.
Плоскогубцы.
С их помощью делаются более крепкие скрутки проводов.
Изолента и сизы.
Соединения проводов, оголенные концы должны быть заизолированы. Их обвертывают изолентой, затем надевают на соединение сиз. Он представляет собой колпачок и обеспечивает надежность соединения.
Крепежный элемент.
При работе на деревянных поверхностях понадобятся хомуты. С их помощью гофра крепится к стене. При монтаже провода на каменной поверхности нужны будут клипсы, хомуты, саморезы, дюбеля. Но самым надежным крепежным элементом до сих пор считается вырезанная из алюминиевой банки полоска с гвоздем посередине.
Подрозетник.
Представляет собой стальное или сделанное из полимерных материалов устройство, по форме напоминающее стакан. Предназначен подрозетник для установки выключателя или розетки.
Перфоратор.
Он понадобится для того, чтобы вскрыть штукатурку, иначе говоря, проштробить, сделать отверстия. Если выключатель ставится на новом месте или в первый раз, то нужна будет еще и фреза размером с дно подрозетника. С ее помощью в стене делают отверстие, в которое потом ставят подрозетник.
Основные варианты соединения
В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в одном корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.
Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.
Одноклавишный вариант
Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.
В самой распределительной коробке необходимо : фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.
Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.
Двухклавишный блок
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.
Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.
Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя
Важно не путать маркировку, чтобы позже не пострадать
Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.
Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.
Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.
Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.
Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.
Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.
Внутреннее строение выключателя и его основные компоненты
Выключатель — это устройство, которое предназначено для включения и отключения нагрузки в электрической цепи. Внутреннее строение отличается, но основные компоненты остаются примерно одинаковыми. На фото ниже одноклавишный настенный.
Основными компонентами являются:
- Корпус — это внешняя оболочка выключателя, которая защищает его внутренние компоненты от повреждений, предотвращает случайное прикосновение к контактам.
- Контакты — это металлические элементы, которые открывают или замыкают электрическую цепь. Они могут быть в виде листовых пластин, клемм.
- Пружины — это элементы, которые удерживают контакты в закрытом или открытом положении. Пружины должны быть достаточно жесткими, чтобы обеспечить надежный контакт, но не слишком жесткими, чтобы не затруднять открытие и закрытие контактов.
- Механизмы управления — это элементы, которые управляют открытием, закрытием контактов. Механизмы управления в виде рычагов, кнопок, переключателей и даже датчиков.
- Монтажные винты крепления
- Изоляционные материалы — это элементы, которые предотвращают случайное прикосновение к контактам, защищают от поражения электротоком. Изоляционные материалы в виде пластмассовых, керамических элементов.
- Дополнительные элементы — это компоненты, которые могут добавляться в выключатель в зависимости от его функциональности.
Например, диммер может иметь встроенный регулятор яркости света, а таймер встроенную функцию задержки. Общая внутренняя схема может быть в виде блок-схемы, в которой все компоненты из блоков, соединенных между собой линиями, которые обозначают поток электрического тока. На фото простая схема подключения выключателя к лампочке
