Подключение к газовой магистрали
Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.
Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.
После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.
Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.
Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено
Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски
Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения
Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения
На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата
Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала
На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.
Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:
От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

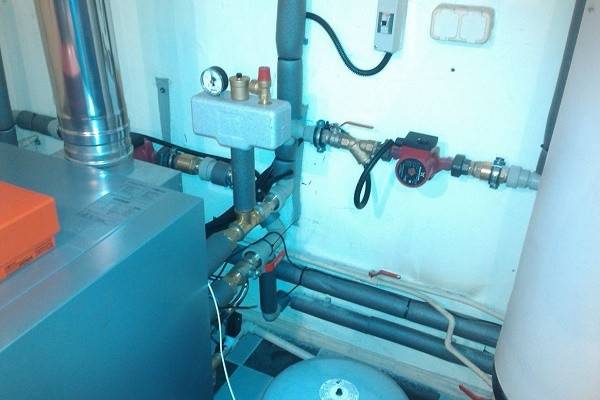

Нюансы устройства обвязки
Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.
В любом случае, для нормальной работы приборов придется выполнить ряд правил:
- правильно выбрать место установки – как можно ближе к котлу;
- обеспечить ровную поверхность для монтажа бойлера;
- для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
- оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
- для защиты от противотока на трубах подачи воды установить обратные клапаны;
- улучшить качество воды путем врезки фильтров;
- грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.
В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.
Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой
При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.
Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:
Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
Конструкция и принцип работы
От водонагревателей БКН отличаются и конструкцией, и схемами работы. Приборы прямого нагрева берут тепловую энергию непосредственно от котлового агрегата. Подогрев воды в БКН осуществляется от теплоносителя, перемещающегося в отопительном контуре либо другой системе.
Теплоноситель, протекающий через теплообменник БКН, нагревает его стенки. От них тепло передается баку, наполненному водой. Так как нагрев не прямой, то и бойлер получил название «косвенного нагрева».
Вода в бачок подается одновременно на оба контура. Первый подсоединен к отопительной системе. Во втором разогревается водопроводная вода и распределяется на точки водопотребления.
Оба контура параллельно врезаются в систему отопления, из нее по подающей трубе теплоноситель протекает в котел. Для повышения эффективности системы и ускорения циркуляции трубопровод оборудуется насосно-смесительными устройствами.
В бак поступает холодная вода, а после, уже горячей, подается водопотребителям.
Конструкция БКН
Основной нагревательный элемент — теплообменник (змеевик), выполненный из латуни или меди. Поверхность его имеет большую площадь, сам нагреватель расположен внутри основного бака. Для предотвращения быстрой потери тепла с наружной стороны корпус БКН укрыт теплоизолирующей «рубашкой», отдельные модели дополнительно оснащаются кожухом.
Защита металлических элементов от коррозии обеспечивается магниевым анодом, размещенным в верхней половине бачка. Преградой от воздействия повышенного давления служит встроенный предохранительный клапан, а также термостат. Если прибор поставляется без блока безопасности, его необходимо установить дополнительно по ходу обвязки.
Бойлер подсоединяется одновременно к трем системам:
- Отопительной.
- Холодного водоснабжения.
- ГВС.
Подключение БКН к инженерным системам
Стоимость бойлера косвенного нагрева
На рынке теплотехнических устройств, представлено множество моделей бойлеров от различных производителей. Эти модели различаются между собой объемом бака, брендом, материалом, дополнительными функциями и т.п.
Критерии, влияющие на стоимость теплового агрегата:
- Производитель. Чем известнее фирма, тем больше стоимость устройства. Наиболее популярны модели от , Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice или Gorenje. Однако, в последнее время, на рынке большим спросом пользуются агрегаты российского производства, ничуть не уступающие по качеству своим зарубежным аналогам, но при этом имеющих меньшую стоимость.
- Конструкция. Тип применяемого теплообменника значительно влияет на стоимость агрегата в целом. Наименьшей ценой обладают бойлера с нижним расположением нагревателя, а наибольшей – с внутренней емкостью.
- Материалы, применяемы при изготовлении устройства. Наибольшую стоимость имеют устройства, в конструкции которых используется сталь и латунь. Баки, изготовленные из пластика, имеют значительно меньшую цену.
- Емкость бака. Чем больше емкость агрегата, тем большее количество материала уходит на его изготовление, а, следовательно, возрастает и его стоимость.
- Дополнительные опции. Наличие дополнительных приборов и функций, значительно увеличивают стоимость теплового агрегата (электронный термометр, термостат, возможность подключения рециркуляционной магистрали и т.д.).
В зависимости от материала и фирмы производителя, цена на косвенный бойлер, с объемом бака 100 литров, составляет от 20000 до 80000 рублей. При увеличении объема до 300 литров, стоимость агрегата возрастет до 100000 рублей, а за устройство с баком в 1000 литров, придется заплатить 300000 – 400000 рублей.
Характеристики и виды
Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:
- Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
- Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
- Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.
В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.
При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.
Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Способы подключения
Есть приоритетный и бесприоритетный вариант подсоединения обвязки.
Обычно схема рециркуляции горячей воды с бойлером косвенного нагрева предусматривает подключение по приоритетному типу. При этом рециркуляция дает бесперебойное снабжение горячим потоком в нужном объеме. Эффективность отопительного контура остается на прежнем уровне.
Для сравнения:
- поддержание показателей горячей воды в контуре потребует всего около пяти минут;
- полностью нагреть накопительный бак с жидкостью — около 30 минут.
Цифры указаны примерно, т. к. скорость повышения температуры зависит от мощности агрегата и кубатуры бака. Обычно мощности котла достаточно, чтобы нагреть возвратную воду за короткое время. Затраты на такую процедуру почти не отражаются на эффективности отопительного контура. Перед подключением бака с одним контуром и косвенным обогревом продумывают нюансы и просчитывают эффективность.
Отопительные установки достаточно отключить на 1 – 1,5 часа. Температура воздуха в помещении за этот промежуток существенно не снизится, но вода прогреется, и ее будет хватать на все бытовые и хозяйственные нужды.
При бесприоритетном варианте часть энергоносителя нагревает обратку, а вторая половина идет на отопительный контур. Вода греется дольше, а к баку подводится отдельная ветка. Отсечь подачу в отопительную магистраль нельзя.
Вторая схема не ставит предпочтений между системой ГВС и отоплением. Просадки теплоотдачи в радиаторах нет, но жидкость в бойлере греется не так быстро, как при использовании приоритетного подсоединения.
Расчет
Для того чтобы узнать отношение длины змеевика к объему бака, нужно применить следующую формулу:
Здесь:
d – диаметр трубок (в метрах);
p – мощность змеевика (тепловая) в кВт;
ΔТ – отличие температур нагреваемой воды и теплоносителя.
Пример расчета
В качестве примера вычисления можно взять следующие параметры:
- диаметр трубы змеевика 0.01 м;
- мощность змеевика 30 кВт;
- температуры теплоносителя 80 градусов по Цельсию;
- объем бака 200 литров;
- температура нагреваемой воды 15 градусов по Цельсию.
Далее необходимо провести расчет:
Ввод и вывод теплоносителя желательно делать с одной стороны. Таким образом, будет достигнут максимальный уровень удобства.
Подключение гидроаккумулятора
Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.
При подключении холодной воды нужно следовать именно вышеуказанной последовательности:
- шаровый кран;
- предохранительный обратный клапан;
- расширительный бак;
- подключение к бойлеру.
Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.
Пример предохранительного клапана для бойлера
Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая – до +70 градусов.
Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.
Рекомендуется подобрать гидроаккумуляторы немножко с запасом:
- на 150 литров – 18 литровый бак;
- на 200 литров – 25 литровый бак.

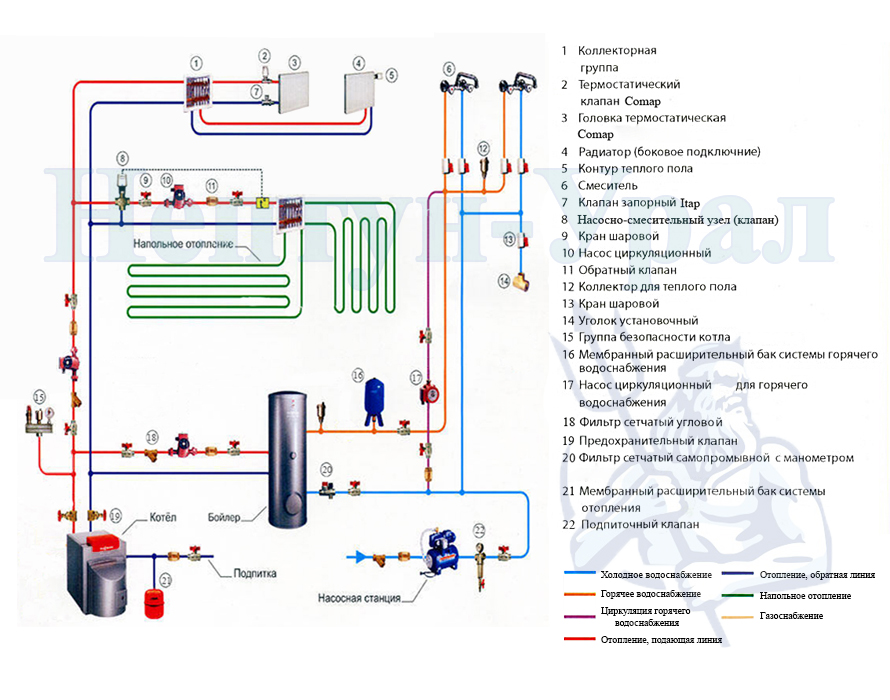

Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

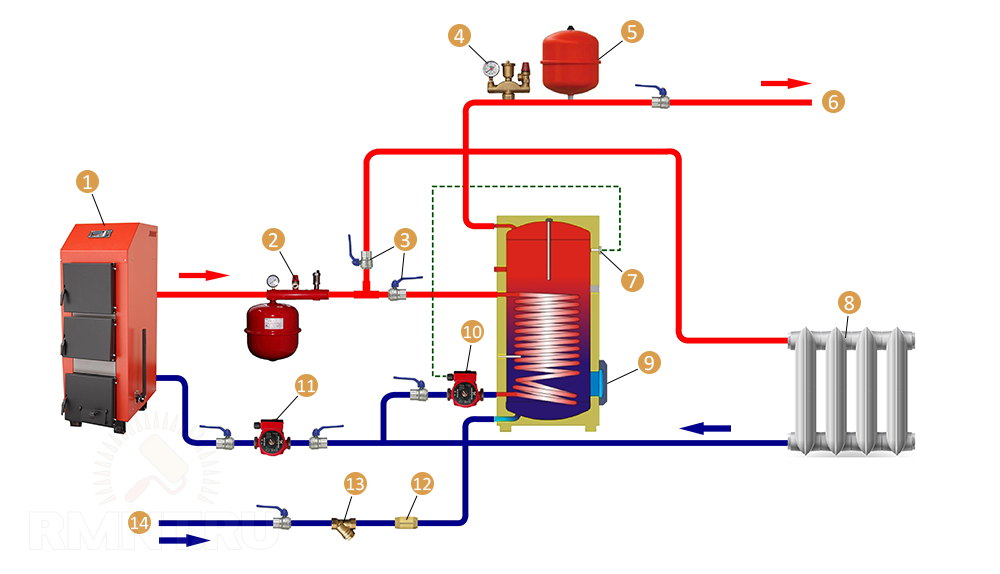

Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

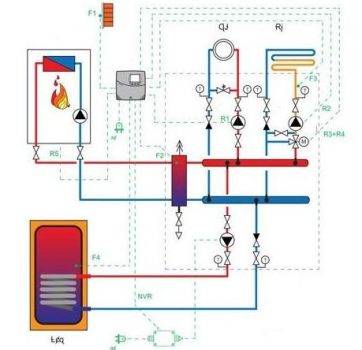

Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Правила обвязки
Чтобы достигнуть максимальной экономии энергии, снизить объем потребления, нужно тщательно изолировать трубу от потерь тепла. Если основная ветка и обратка проходят по стене, вместо поддержания теплой воды для разбора можно получить отопительную систему для вертикального ограждения.
Советы по совершенствованию обвязки:
- Работы по монтажу лучше выполнять вместе с монтажом котла, дополнительных агрегатов системы ГВС. Врезать обратную подачу жидкости для нагрева в готовую схему сложно. Иногда устройства изначально расположены так, что для этого нет свободного места.
- Монтаж бойлера косвенного нагрева требует обустройства основания, т. к. в зависимости от габаритов его вес может быть значительным.
- На выходе ветки ГВС из бойлера ставят мембранный гидроаккумулятор. Требуется автономность каждой ветки подачи, для отсечения устанавливают шаровые вентили. Противоток воды в обратном направлении предупреждают обратным клапаном.
- Нельзя крепить трубы к тонким перегородкам из слабых материалов. Кронштейны крепят анкерными дюбелями, которые выдерживают нагрузку без деформации.
Независимо от принятой схемы трубы устанавливают на уровне котла или немного выше. Патрубки направляют по ходу движения к котлу.
Управлять рекциркуляционной системой можно по времени, по температуре или одновременно по двум показателям.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Полезные качества
Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

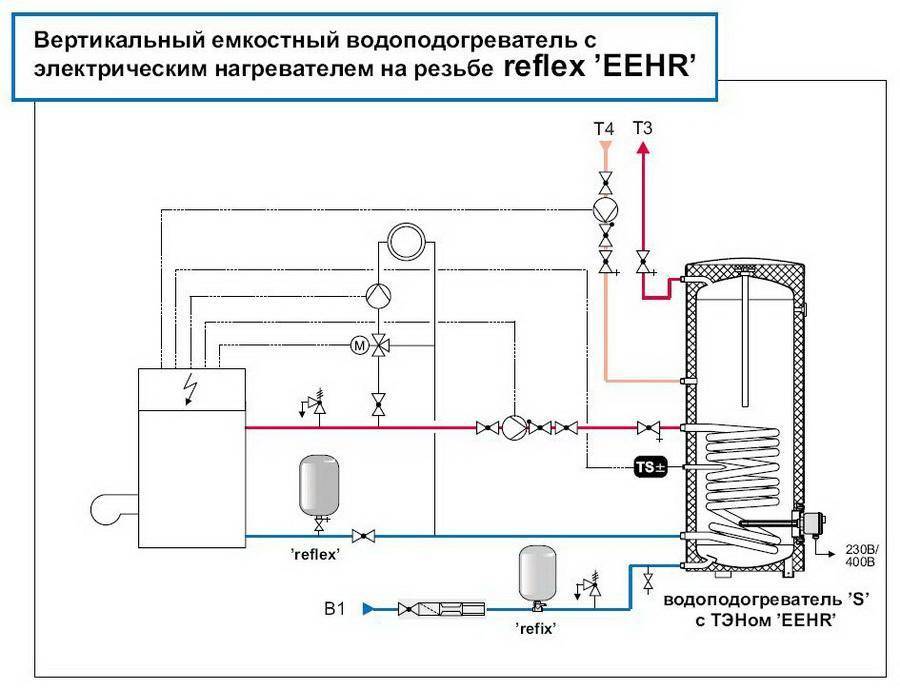

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.
