Основные эксплуатационные характеристики
При выборе энергосберегающих люминесцентных ламп большое влияние на сферу их дальнейшего применения оказывает следующие набор характеристик:
- Мощность. Варьируется в пределах от 7 до 100 Вт и свыше. Для бытовых условий достаточно моделей до 20 ватт (что сопоставимо по яркости с лампой накала в 5 раз сильнее!).
- Модификация цоколя. Выбирается, исходя из особенностей светильника.
- Геометрия колбы. Учитывается по параметрам прибора освещения и соответствия внешним условиям использования.
- Температура излучения. Зависит от назначения освещаемых предметов.
- Срок эксплуатации. Изменяется от 5 до 12 тыс. часов.
Как происходит зажигание
Падающее на динистор напряжение приводит к формированию импульса, поступающего на транзистор и приводящего к открытию элемента. Как только запуск будет выполнен, цепь блокируется диодным мостом. В момент открытия транзистора происходит зарядка конденсатора, предотвращающего повторное открытие динистора.
Транзистор оказывает действие на трансформатор из ферритового кольца с тремя обмотками в несколько рядов. Через резонансный контур и конденсатор подается напряжение на нити.
Как только появляется свечение в трубке, оно характеризуется резонансной частотой, определяемой емкостным конденсатором. При зажигании напряжение достигает 600 В (в момент запуска значение в 4–5 раз выше среднего), поэтому необходимо следить за целостностью и герметичностью колбы. Если это игнорировать, то транзисторы будут повреждены.
Когда газ в колбе полностью ионизируется, происходит шунтирование конденсатора с наибольшей емкостью. Снижается частота, управление переходит ко второму конденсатору. Уменьшается напряжение до значения, достаточного для поддержания свечения лампы. Катод и анод меняются местами, что гарантирует бесперебойное функционирование электронной схемы и при необходимости упрощает ремонт.
Ремонт LED лампы серии «LLB» E27 6 Вт 128-1
Конструкция лампы идеально подходит для ремонта. Корпус легко разбирается.
Следует одной рукой держать цоколь, а второй повернуть защитный плафон против часовой стрелки.
Под корпусом расположено пять прямоугольных плат, на которые впаяны светодиоды. Прямоугольник припаян к круглой плате, на которой расположена схема драйвера.
Чтоб получить доступ к LED выводам, нужно снять одну из крышек. Для облегчения работы лучше снять плату, находящуюся в точках подачи напряжения драйвера. На фото видно, что эта стенка параллельна корпусу конденсатора и отдалена от него на максимальное расстояние.
Чтоб снять плату, необходимо прогреть места пайки паяльником. Затем, для ее снятия прогреваем пайку на круглой плате и она отсоединяется.
Доступ для проверки поломок открыт. Драйвер выполнен по простой схеме. Проверка его выпрямительных диодов, а так же всех светодиодов (в этой лампе их 128) не показала проблему.
Когда я осматривал места пайки, обнаружил, что они отсутствуют в некоторых точках. Эти места были пропаяны, кроме этого я соединил печатные дорожки плат по углам.
Когда вы смотрите на свет, то эти дорожки хорошо видны и можно легко определить, где какая дорожка.
Прежде чем собрать лампу, нужно было ее проверить. Для этого на плате была установлена перемычка, двумя временными проводами выпаянная часть лампы была подключена к источнику питания.
Лампа засветилась. Осталось впаять плату на прежнее место и собрать лампу.
Выбор энергосберегающей лампы
Энергосберегающие лампы есть разной формы, цвета и размера. Какую выбрать, зависит от многих факторов.
Прежде всего, это зависит от места установки. В месте, где лампа включается ненадолго и редко, устанавливать энергосберегающую лампу нет смысла. До полной светимости лампа разгорается около минуты. Это зависит от температуры воздуха. На сильном морозе лампа может совсем не загореться. Поэтому в кладовке, в которую заглядывают на несколько секунд, или в коридоре, по которому нужно просто пройти, а потом выключить свет, такую лампу ставить нецелесообразно. Это некомфортно для глаз и невыгодно экономически.
Нужно также учитывать цветовую температуру лампы. Самые распространённые лампы с температурой 2700, свет которых похож на лампу накаливания, 4100 и 6800, свет которых соответствует солнечному дню. Какой именно цвет вам подойдёт можно определить только путём эксперимента. В разных помещениях могут потребоваться лампы разного цвета.
Лампы производятся с разной формой трубки. U-образные немного дешевле, но больше по габаритам, чем лампы спиральной формы. Иногда, особенно для точечных светильников, делают лампы декоративной формы, например спираль закручена в виде шишки или спрятана под матовым стеклом.
Мощность лампы соответствует 1/5 мощности лампы накаливания. Например, вместо лампы накаливания мощностью 100Вт можно взять энергосберегающую лампу мощностью всего 20Вт.
Принципы работы
Принцип работы энергосберегающих излучателей рассмотрим на примере КЛЛ – компактного люминесцентного осветителя, пользующегося большим спросом у населения. Этот тип осветительных приборов состоит из полой стеклянной колбы, внутреннее пространство которой заполнено ртутными парами. При подаче высокого напряжения на контакты между его электродами формируется дуговой разряд, приводящий к образованию ультрафиолетового излучения, невидимого для человеческого глаза. Для его превращения в видимый свет внутренние стенки колбы покрываются люминофором, позволяющим получать яркое свечение.
При его сравнении с тем же показателем для ламп накаливания схожей мощности световая отдача в этом случае заметно выше. Недостаток таких изделий – невозможность прямого включения в цепь питания 220 Вольт. Как следствие – обязательность применения специального преобразующего устройства, называемого электронным балластом.
Принцип работы энергосберегающей лампы
Как наверняка уже стало понятно, устройство и принцип действия КЛЛ и обычной люминесцентной лампы практически идентичны. Исключение лишь в том, что у энергосберегающего осветительного прибора пускорегулирующий аппарат уже встроен и называется балластом или ЭПРА.
Схема энергосберегающей лампы
Если говорить о конкретике, то принцип действия КЛЛ таков: электрический ток, поступая на электроды, создает пробой, в результате чего воспламеняется смесь паров ртути и инертного газа (аргон или ксенон). В результате возникает ультрафиолетовое свечение, которое человек увидеть не может. При помощи люминофора это свечение трансформируется в видимый свет. Вредное ультрафиолетовое излучение блокируется тем же люминофором и не наносит ущерба человеку.
Действительно, суть работы ЛДС и КЛЛ одинаковы. Что же касается электронного балласта, то разница видна даже несведущему в электротехнике человеку.
Работающей компактной люминесцентной лампы совершенно не слышно, исчезло гудение, издаваемое дросселем старых люминесцентных светильников. Да и зажигается она намного быстрее, имея задержку на каких-то полсекунды.
Ну, если то, из чего состоит и как работает энергосберегающая лампа более или менее понятно, то ее достоинства и недостатки следует рассмотреть подробнее.
Составляющие схемы
Устройство и схема энергосберегающей лампы зависит от принципа работы энергосберегающих ламп. В отличие от обычных ламп накаливания, энергосберегающие лампы работают на основе принципа газоразрядного света.
Основные составляющие схемы энергосберегающей лампы:
- Стеклянный колба. Она выполняет функцию защиты и фокусировки света, а также содержит ртуть, которая является основным элементом для создания света.
- Электроды. Они представляют собой проводники, через которые происходит зажигание и поддержание газового разряда в лампе.
- Электронный блок питания. Он отвечает за преобразование и стабилизацию электрического тока, необходимого для работы лампы.
- Стартер. Он необходим для инициализации газового разряда в лампе.
На момент зажигания энергосберегающей лампы происходит газоразряд, в результате которого энергия преобразуется в свет. Световая энергия в энергосберегающих лампах производится в виде видимого света и ультрафиолетового излучения. Чтобы преобразовать ультрафиолетовое излучение в видимый свет, стеклянная колба покрыта фосфором.
Также важным элементом схемы энергосберегающей лампы является сопротивление. Оно необходимо для стабилизации электрического тока и предотвращения перегрузки электрической сети.
Важно отметить, что устройство и схема энергосберегающей лампы может немного отличаться в зависимости от конкретной модели лампы и производителя
Как сделать ремонт своими руками
Отремонтировать энергосберегающую лампу можно своими руками. Потребуется набор простых инструментов и основные знания в сфере электротехники.
Разбор лампы
Чтобы разобрать лампу, цоколь нужно открыть плоской отверткой. Плату отпаять от цоколя и прозвонить контакты.
Лампа в разобранном виде
Провод с вилкой желательно подготовить заранее, чтобы можно было в любой момент подать напряжение на плату.
Определение неисправности
После разборки внимательно осмотрите колбу. Если на ней присутствуют затемнения или прогары, вполне вероятно, что неисправность кроется здесь. Лучше подключить к ЭПРА другую колбу и проверить работоспособность.
Если же колба в порядке, проблема скорее всего в плате ЭПРА. Сначала проверьте мультиметром в режиме прозвонки предохранитель, как первый рубеж, защищающий схему от поломок.
Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.
Мультиметром проверяется диодный мост. Щупы подключаются последовательно к анодам и катодам диодов. На экране тестера должны появиться числа около 500 (при обратном подключении 1500). Значение «1» свидетельствует об обрыве диода, а одинаковые значения в обоих направлениях говорят о пробитии.
Если на плате есть почерневший резистор в цепи эмиттера, транзистор скорее всего сгорел. Его можно прозванивать на плате без ограничений. Однако лучшим вариантом будет выпаивание с проверкой в режиме проверки диодов.
Осмотрите конденсатор. Если элемент треснул или вздулся, использовать его дальше нельзя. Без видимых повреждений определить неисправность можно прозвонкой. Между обкладками не должно быть короткого замыкания.
Тестирование элементов
Можно проверить конденсатор, замерив напряжение. Показатель должен быть около 310 В при амплитудном напряжении 220 В. Значительные отклонения свидетельствуют о неполадках в схеме. Восстановить работоспособность лампы поможет замена конденсатора. Не используйте дешевые китайские аналоги, они быстро выходят из строя.
При подаче напряжения на плату через диодный мост проходит значительный ток, который может привести к перегоранию элементов. Чтобы решить эту проблему, используется токоограничительный резистор. В дорогих лампах его функции выполняет термистор. Если элемент выходит из строя, поломка диодов и прибора в целом – вопрос времени.
Ремонт и сбор лампы
Неисправные элементы выпаять и заменить на другие. Можно использовать детали от других сломанных энергосберегающих ламп, предварительно убедившись в их исправности.
При необходимости перепайки отдельных компонентов схемы воспользуйтесь паяльником. Обычное жало в данном случае слишком велико, поэтому намотайте на него медную проволоку с сечением около 4 мм.
Можно использовать китайский паяльник с зарядкой от usb
Прозвонить диоды непосредственно на плате не получится. Их проверка возможна только после полного удаления элементов с платы. Обнаружив неисправность, подберите новый вариант по характеристикам.
Ремонт энергосберегающей лампы несложное занятие и не требует значительных затрат. Если процедура проводится регулярно, приобретите комплект для ремонта с набором востребованных деталей.
Достоинства энергосберегающих ламп
У энергосберегающих ламп есть много преимуществ перед лампами накаливания:
- Низкое энергопотребление. Энергосберегающая лампа в 5 раз экономичнее, чем лампа накаливания.
- Низкий нагрев. Из-за вольфрамовой спирали лампа накаливания сильно греется. Поэтому её нельзя ставить в закрытые светильники, особенно пластмассовые. На современных патронах и люстрах указывается, что мощность лампы не должна превышать 60Вт. Для комнаты это мало, а энергосберегающая лампа мощностью всего 20Вт будет светить гораздо лучше.
- Возможность выбора цвета. Цвет светового потока лампы накаливания зависит от мощности — чем ниже мощность, тем желтее и менее приятен свет. А цвет энергосберегающей лампы выбирается по вашему желанию.
- Более долгий срок службы. Срок службы энергосберегающей лампы производители обещают 8000 часов и дают срок гарантии 2-3 года. Это намного больше, чем срок службы лампы накаливания.
Условия использования ртутных ламп: полезные советы
Структура ртутной лампочки довольно хрупкая, поэтому обращение с ней должно быть предельно аккуратным. Ни в коем случае при установке прибора в светильник не прикасайтесь к колбе руками. Лучше воспользоваться мягкой тканью или перчатками.
Лишний раз воздержитесь от включений. Эти приборы рассчитаны на определенное количество запуска, поэтому лучше не рисковать и не сокращать сроки ее работы. Если все-таки нельзя избежать регулярных запусков света, лучше пользоваться устройствами с плавной системой старта.
В специализированных точках устанавливают минимальный срок гарантии до 6 месяцев, однако некачественный продукт гораздо быстрее выйдет из строя. Плафоны светильников должны хорошо пропускать свет, иначе вы не добьётесь нужного освещения в помещении даже при использовании самой яркой люминесцентной лампы.
Обязательно учитывайте стоимость электронного изделия, если вы приобретаете его в целях экономии электроэнергии. Так как дешевые варианты не всегда соответствуют стандартам, которым должна отвечать настоящая «экономка».
Разбираем лампу
Итак, берём нерабочую лампочку, находим место стыка стеклянной колбы с пластиковым корпусом. Аккуратно поддеваем половинки отвёрткой, постепенно продвигаясь по «пояску». Обычно эти два элемента соединены пластиковыми защёлками, и если вы собираетесь ещё как-нибудь использовать обе составляющие, не прикладывайте больших усилий — кусок пластика может легко отколоться, и герметичность корпуса лампочки будет нарушена.
Вскрыв корпус, осторожно рассоедините контакты, идущие от балласта к нитям накала в колбе, т.к. они блокируют полноценный доступ к плате. Часто они просто примотаны к штырькам, и если Вы не планируете больше использовать вышедшую из строя колбу, можете смело отрезать соединительные проводки
В результате перед вами должна предстать примерно такая схема
Часто они просто примотаны к штырькам, и если Вы не планируете больше использовать вышедшую из строя колбу, можете смело отрезать соединительные проводки. В результате перед вами должна предстать примерно такая схема.

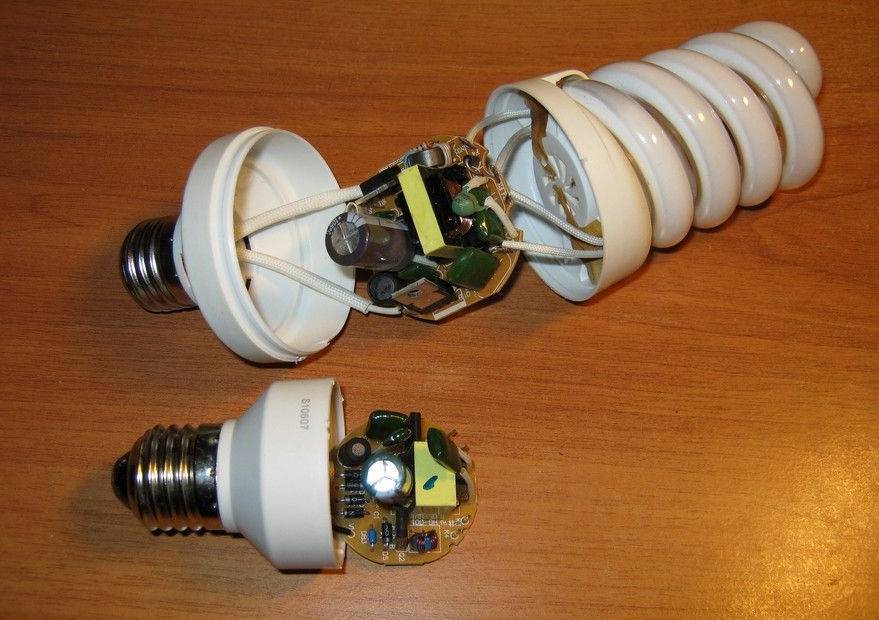

Разборка лампы
Понятно, что конструкции ламп от разных производителей могут отличаться «начинкой». Но общая схема и базовые составляющие элементы имеют много общего. Затем нужно скрупулёзно осмотреть каждую деталь на предмет вздутий, пробоев, убедитесь в надёжности пайки все элементов. Если какая-то из деталей перегорела, это будет сразу видно по характерной копоти на плате. В случаях, когда видимых дефектов не обнаружено, но при этом лампа является нерабочей, воспользуйтесь тестером и «прозвоните» все элементы цепи. Как показывает практика, чаще всего страдают резисторы, конденсаторы, динисторы из-за больших перепадов напряжения, которые с незавидной регулярностью возникают в отечественных сетях. Кроме того частые щёлканья выключателем крайне негативно сказываются на продолжительности работы люминесцентных лампочек. Поэтому чтобы максимально надолго продлить им время эксплуатации, старайтесь как можно реже включать их и выключать. Сэкономленные на электроэнергии копейки в итоге выльются в сотни рублей на замену раньше времени выгоревшей лампочки.
Разобранные лампы
Если в результате первичного осмотра вы выявили подпалины на плате, вздутие деталей, попробуйте заменить вышедшие из строя блоки, взяв их у других нерабочих лампочек-доноров. После установки деталей ещё раз «прозвоните» тестером все составляющие платы. По большому счёту из балласта нерабочей люминесцентной лампочки можно изготовить импульсный блок питания мощностью, соответствующей исходной мощности лампы. Как правило, маломощные блоки питания, не требуют существенных доработок. А вот над блоками большей мощности, конечно, придётся попотеть. Для этого нужно будет немного расширить возможности родного дросселя, снабдив его дополнительной обмоткой. Вы можете регулировать мощность создаваемого блока питания, увеличивая число вторичных витков на дросселе. Хотите узнать, как это следует делать?
Энергосберегающие лампы (люминисцентные). Принцип работы, устройство и ремонт
По принципу работы энергосберегающия лампа (ЭСЛ) аналогична светильнику с обычной люминисцентной лампой.
Как и светильник сберегающая лампа состоит из пускорегулирующего устройства и люминисцентной лампы (колбы).
Основное отличие ЭСЛ от обычной люминисцентной лампы в том, что ЭСЛ имеет встроенное электронное
пускорегулирующее устройство. Колба по форме может быть различной формы (U-образной, спиральной и т.п.).
Стенки колбы покрыты изнутри люминофором, а на концах трубки запаяны две спирали.
Раскаляясь, спирали обеспечивают эмиссию электронов на их поверхности. Под действием высокого напряжения,
приложенного между спиралями, в колбе возникает тлеющий разряд в парах ртути. При этом атомы ртути излучают
ультрафиолетовое излучение. Под действием УФ люминофор на стенках колбы излучает видимый свет (люминисценция).
Цвет свечения лампы зависит от химического состава люминофора.
Далее будет рассмотрен пример ремонта лампы фирмы Uniel, которая изображена на рисунке 1.
Рисунок 1 – Энергосберегающая лампа Uniel (32 Вт).
В большинстве случаев для вскрытия корпуса необходимо аккуратно подковырнуть отверткой или ножом место стыковки
двух частей корпуса, при этом стараясь не повредить плату и колбу. После вскрытия следует отмотать оголенные
медные провода колбы от штырьков на плате. После чего можно измерить сопротивление спиралей, которое должно быть
примерно 8-10 Ом в холодном состоянии. Если одна из спиралей оборвана, следует заменить колбу. Если другой колбы нет, то можно
закоротить между собой штырьки на плате, к которым присоединялась данная спираль. Если нарушена герметичность колбы, то ремонту
она не подлежит. Если спирали целы, то причина неисправности скорее всего в плате пускорегулирующего устройства. Плату можно
взять от другой лампы, а можно попытаться отремонтировать.

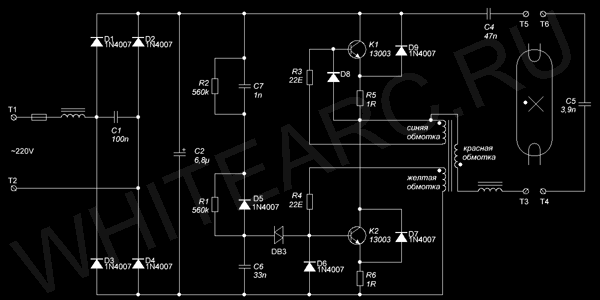

Схема 32-Ваттной лампы Uniel ESL-S12-32 срисована с платы и представлена на рисунке 2.
Рисунок 2 – Схема энергосберегающей лампы Uniel
Схема работает по принципу автогенератора. Положительная обратная связь организована трансформатором (на плате он не обозначен)
на ферритовом кольце с тремя “цветными” обмотками. Генератор работает на резонансной частоте контура, образованного конденсаторами
С4, C5, и индуктивностями резонансного дросселя и трансформатора обратной связи. Ток в этом контуре поддерживает накал спиралей, а
напряжение, снимаемое с конденсатора C5 поддерживает тлеющий разряд в лампе.
По такому принципу работает большинство ЭСЛ и схемы их плат похожи между собой. В зависимости от мощности лампы,
варьируются номиналы элементов и размеры плат. В лампах меньшей мощности могут отсутствовать некоторые защитные цепочки.

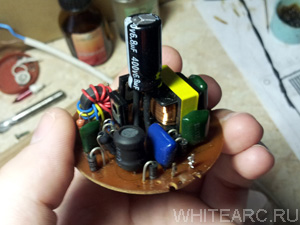

На рисунке 3 изображена плата электронного пускорегулирующего устройства ЭСЛ.
Рисунок 3 – Плата энергосберегающей лампы Uniel
На практике наиболее частыми неисправностями являются пробои транзисторов К1/К2. При этом перегорает предохранитель,
обрываются резисторы R5/R6, и иногда обрываются резисторы в цепях баз R3/R4. Часто встречаются вздутые
электролиты C2, при этом лампа может работать, но с мерцанием и светиться немного тусклее. Если при запуске слышен
писк или звон и лампа не горит, дело может быть в обрыве одной из управляющих обмоток трансформатора ОС,
либо одного из резисторов в базах.
При пробоях ключей возможно, что будет пробит динистор DB3, генерации при этом не будет.
Ремонт платы обычно заключается в следующем:
- при пробое одного или двух транзисторов, заменить оба на аналогичные;
- при обрывах резисторов R5/R6, заменить на аналогичные, либо заменить перемычками;
- в случае обрывов резисторов R3/R4 в базах, заменить на резисторы тех же номиналов;
- предохранитель заменить на аналогичный;
- если вздут электролит C2, заменить на аналогичный, рассчитанный на напряжение 400В;
- если пробит динистор DB3, следует заменить его на соответствующий.
Не смотря на то, что рассмотрена одна лампа, методика ремонта применима к большинству энергосберегающих ламп
(если, конечно, они не светодиодные), так как принцип работы у них одинаковый.
На момент написания статьи, все лампы (около 8 шт.) рассмотренного типа после ремонта работают более года без замечаний.
Комментарии
Расшифровка схемы устройства ртутной лампы или принцип работы
Поступающее напряжение от источника переходит на установленный фильтр, вследствие чего происходит подключение к диагонали мостовой платы. Следующая диагональ подсоединена к элементу, который состоит из фильтра-транзистора и токового стабилизатора. Элемент подключен к сетевой нагрузке (энергосберегающей лампе), которая включается параллельно с помощью конденсатора.
В механизме «экономки» содержится трансформатор, обеспечивающий обратную связь для совершения генерации. Каждая из ртутных лампочек имеет одинаковую схему и аналогичный принцип работы.
За счет поступления напряжения, трубки лампы загораются на частоте резонанса, который определяется конденсатором. В подобной ситуации напряжение в механизме лампочки достигает пиковой величины порядка 600 В.
При запуске люминесцентного светильника напряжение поднимается выше допустимого значения в 3 раза, следовательно, при нарушенной целостности колбы, транзистор подвергается риску повреждения. С момента ионизации газа в трубках прибора, происходит спад напряжения, поддерживающий свечение лампочки.
Схема ртутной лампы
Ремонт энергосберегающей лампы с неисправной спиралью
Другая распространенная причина неисправности экономной лампы – это перегорание нитей накаливания. Можно самому увидеть, что сгорела спираль. Это определяется по внешнему виду колбы – в этом месте стекло будет затемненным. Но желательно все-таки измерить сопротивление нитей накаливания. Если сгорела одна из нитей, то колбу можно выбрасывать, а электронный балласт применять для ремонта других ламп. Но эту неисправность также можно устранить.
Ремонт заключается в том, что приходиться закорачивать выводы сгоревшей спирали. Конечно, такая лампа после ремонта прослужит не так долго, потому что будет работать на износ только одна нить накаливания.
Однако такой ремонт лампы своими руками имеет право на существование. Сначала отсоединяют и проверяют спирали на работоспособность с помощью мультиметра. Перегоревшую нить следует зашунтировать резистором, с таким же номиналом, что и сопротивление нормальной нити. Шунтирование выполняется обязательно, потому что цепь в обрыве и лампа без этого не запустится. Сопротивление исправной нити обычно составляет 4−5 Ом, для замены сгоревшей спирали лучше всего подойдет 1-ваттный резистор номиналом 5 Ом.
Экономные осветительные приборы известны благодаря своей долговечности, но из-за неправильного обращения их срок службы может значительно уменьшиться. Предлагаем рассмотреть, как осуществляется ремонт энергосберегающей лампы своими руками, и как починить светильник со сгоревшей спиралью.
Пробный пуск
Собрав схему согласно нашим рекомендациям, можно приступать к пробным испытаниям. Обычно при этом используется обычная лампочка накаливания, мощностью, соответствующей изготовленному блоку питания.
Пробный пуск
Подключённая к цепи, она служит чем-то сродни предохранителя стабилизатора и оберегает блок при перепадах токов и напряжения. Если всё хорошо, лампа особо никак не влияет на работу платы (из-за низкого сопротивления).
Зато при скачках высоких токов сопротивление лампы возрастает, нивелируя негативное воздействие на электронные компоненты схемы. И даже если вдруг лампа сгорит — её будет не так жалко, как собственноручно собранный импульсный блок, над которым вы корпели несколько часов.
Самая простая схема проверочной цепи выглядит так.
Запустив систему, понаблюдайте, как меняется температура трансформатора (или обмотанного «вторичкой» дросселя). В том случае если он начинает сильно нагреваться (до 60ºС), обесточьте цепь и попробуйте заменить провода обмотки аналогом с большим сечением, или же увеличьте количество витков. То же самое касается и температуры нагрева транзисторов. При существенном её росте (до 80ºС) следует снабдить каждый из них специальным радиатором.
Вот в принципе и всё. Напоследок напоминаем Вам о соблюдении правил безопасности, так как на выходе напряжение очень высокое. Плюс ко всему компоненты платы могут сильно нагреваться, никак не меняясь при этом внешне.
Также не советуем использовать такие импульсные блоки при создании зарядных устройств для современных гаджетов с тонкой электроникой (смартфонов, электронных часов, планшетов и т.д.). Зачем так рисковать? Никто не даст гарантию что «самоделка» будет работать стабильно, и не угробит дорогостоящее устройство. Тем более что подходящего добра (имеется в виду готовых зарядок) более чем предостаточно на рынке, и стоят они совсем недорого.
Такой самодельный блок питания может безбоязненно использоваться для подключения лампочек разных видов, для запитки LED-лент, несложных электроприборов, не столь чувствительных к скачкам токов (напряжения).
Надеемся, Вы смогли осилить весь приведённый материал. Возможно, он вдохновит вас попробовать создать нечто подобное самостоятельно. Пусть даже первый блок питания, сделанный вами из платы лампочки, сначала и не будет реальной рабочей системой, зато Вы приобретёте базовые навыки. И главное – азарт и жажду творчества! А там, глядишь, и получится сделать из подручных материалов полноценный блок питания для светодиодных лент, весьма популярных сегодня. Удачи!
Как производится ремонт
Чтобы найти причину неисправности, следует разобрать лампу на составные части. Отсоедините верхнюю и нижнюю части и отключите колбу. Используя омметр, проверьте спирали накала на самой колбе. В случае перегорания одной из них выполните ремонт колбы. Для замыкания спирали воспользуйтесь резистором на 10 Ом с высокой мощностью. Кроме того, удалите шунтирующий данную спираль диод (если таковой имеется в схеме).
В случае перегорания резистора в лампах мощностью свыше 30 Вт (включительно) велика вероятность выхода из строя транзисторов, что связано с пробоем конденсатора. Для исправления ситуации монтируется новый резистор, выполняющий функцию предохранителя, а также заменяются транзисторы.
Также возможна модернизация. Просверлите в цоколе отверстия, необходимые для вентиляции. Некоторые модели энергосберегающих ламп выпускаются уже с ними, но попадаются недобросовестные производители, не думающие об охлаждении.
Опасность ЛЛ и рекомендации по использованию
Наличие ультрафиолетового компонента в излучении энергосберегающей лампы опасно для здоровья человека. Это отрицательно сказывается на состоянии большинства жизненно важных органов:
- воздействие УФ излучения вредно для кожи и приводит к ее раннему старению;
- возможны такие нарушения, как аллергия, экзема и псориаз;
- нередко ультрафиолет вызывает приступы эпилепсии, мигрени, а также ухудшает общее состояние организма.
Сила опасного излучения зависит от места установки ЛЛ и расстояния до облучаемого объекта. В связи с этим их не рекомендуется использовать в светильниках, устанавливаемых на стол или навешиваемых на стены
Это тем более важно, если принимать во внимание опасность воздействия излучения на зрение человека
