Проходной одно сенсорный выключатель Livolo
- Выключатели используется для управления одной линией нагрузки с двух и более мест.
- Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.
- В схеме используется Главный и Второстипенные выключатели.
- Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.
- Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.
- Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.
Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем. Без синхронизации свет будет включать только Главный выключатель. Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд)
Уберите палец из зоны сенсора. Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена
Шаг 1: Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора. Шаг 2: Прикоснитесь к сенсору Второстипенного переключателя для синхронизации на пол секунды. Если замигает подсветка, это значит синхронизация выполнена.
Видео руководство по синхронизации двух проходных выключателей Livolo:
Сброс синхронизации: Прикоснитесь к сенсору Главного переключателя и удерживайте палец до второго звукового сигнала (примерно через 10 секунд). Синхронизация будет сброшена.
Видео руководство по синхронизации трех проходных выключателей Livolo:
Для отмены синхронизации необходимо удерживать сенсор на Главном выключателе на протяжении 10 секунд до второго звукового сигнала. Синхронизация будет сброшена.
Какие есть варианты
Наша разновидность выключателя может активироваться и включать свет от разных прикосновений. Подобные изделия могут реагировать на:
- приближение к сенсору;
- прикосновение к сенсорной панели пальца;

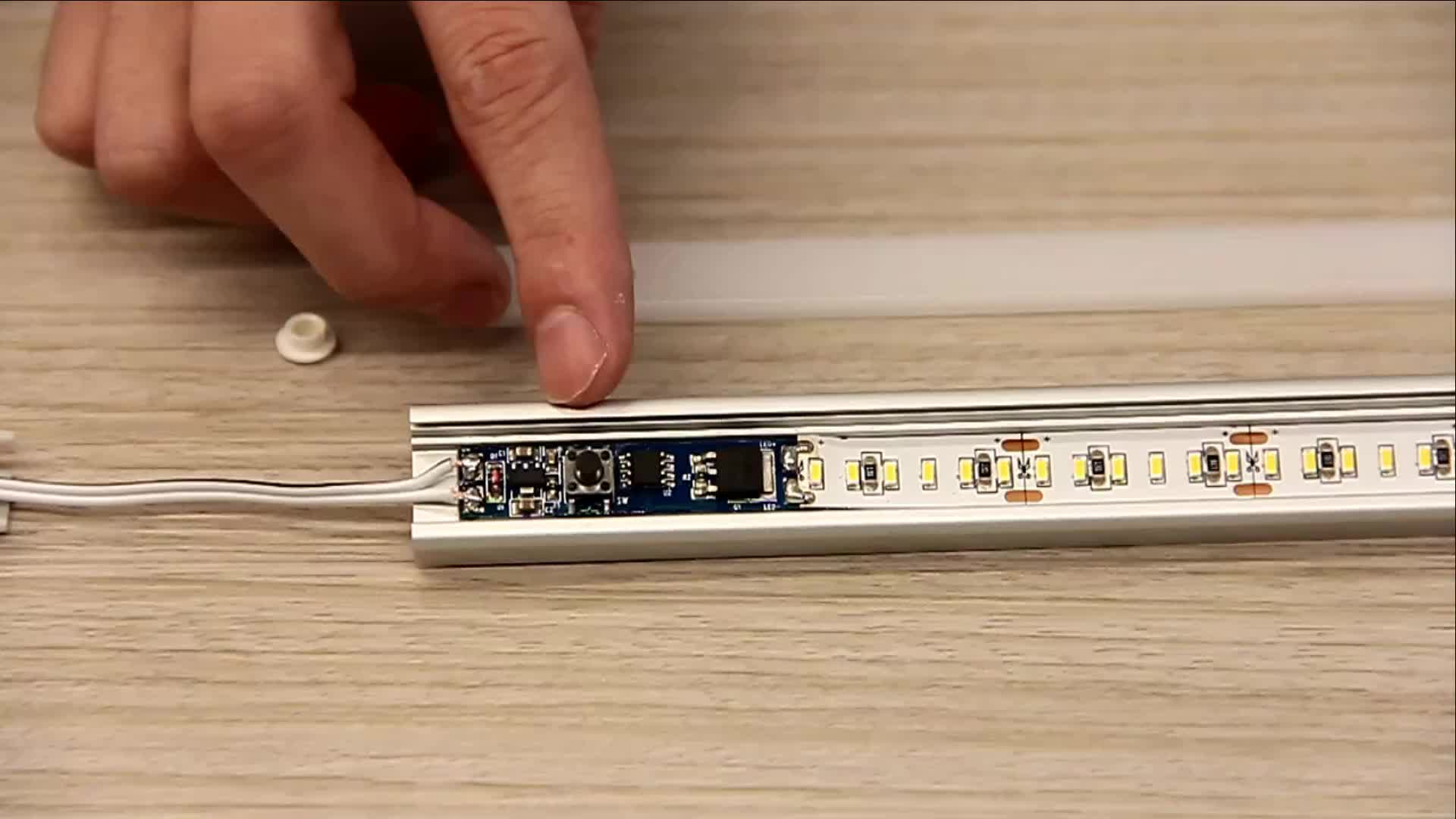

Вариант активации сенсорного включателя пальцем
Помимо разного типа активации, выключатель сенсорного типа может содержать различные дополнительные функции. Причем при должном старании такого рода изделие с расширенными возможностями можно сделать и своими руками. На данный момент времени выпускается продукция со следующими модификациями дополнительных функций:

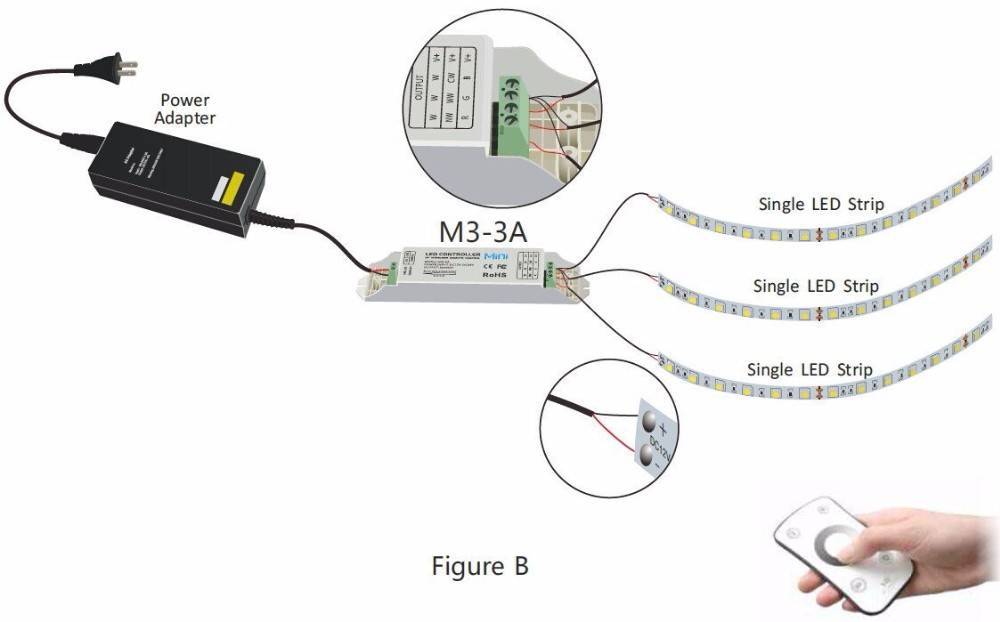

наличие пульта ДУ. Такой пульт удобен при управлении световой гаммой многоцветной светодиодной ленты. Но здесь вам понадобится еще и контроллер. Без него пульт не сможет работать. Помимо этого пульт эффективен при управлении бра. При подключении к светодиодной ленте, пульт нужно выбирать вместе с контроллером;
- с таймером. Подобного рода устройства позволят вам значительно сэкономить на потреблении электричества, так как их можно запрограммировать на выключение света тогда, когда в доме нет людей;
- ёмкостный отклик. Такие приборы реагируют даже на легкое прикосновение. Многие люди делают это устройство своими руками именно в дополнении с таймером;
- бесконтактный тип. Такие изделия будут реагировать на различные варианты изменения обстановки в комнате: движение, изменение температуры, перепады освещенности.

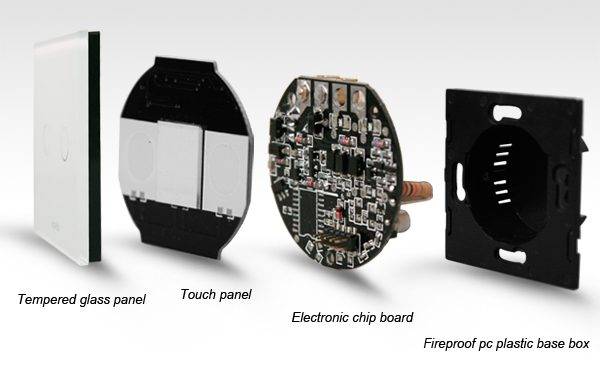

Особенности конструкции и принцип работы
Сенсорный выключатель срабатывает даже при слабом прикосновении к кнопке. Состоит из трех основных элементов:
- Блок управления. Система обрабатывает внешний сигнал и передает его нужным деталям.
- Устройство коммутации. Дает нагрузку электрической сети, смыкающей и размыкающей цепь и меняющей силу тока на светильник.
- Сенсорная (управляющая) панель. Предназначена для восприятия касаний или сигналов с пульта дистанционного управления. В современных устройствах к сенсору можно не прикасаться, достаточно провести рядом рукой.
Стандартные модели выключателей наделены следующими возможностями:
- Включают/выключают свет, регулируют яркость.
- Контролируют работу отопительной техники и сообщают об изменениях температуры.
- Открывают/закрывают жалюзи.
- Включают/выключают бытовую технику, подсоединенную к выключателю.
Из дополнительных функций очень полезен датчик движения.
Как правильно выбирать светодиодные устройства
Энергосберегающие лампы
Низкое качество осветительных приборов – распространенная причина, по которой при выключенном выключателе светится светодиодная лампочка. Есть несколько правил, которые помогут выбрать надежное LED-устройство:
- Репутация производителя – бренды с мировым именем изготавливают продукцию на заводах, соблюдая технологи и контролируя качество. Можно покупать лампочки марки Osram, Philips, Feron, Gauss.
- Гарантийный срок должен быть не меньше 3 лет, у хороших моделей 5-7 лет.
- Осмотр внешнего состояния – на изделии не должно быть зазубрин или механических дефектов. Важен размер радиатора, он должен оптимально соотноситься с мощностью лампы. Надежно отводят тепло ребристые конструкции.
- Читайте инструкцию производителя, на качественных устройствах указывается, можно ли их совмещать с диммерами, датчиком движения или выключателем с подсветкой.
- До покупки стоит оценить уровень пульсации. Невооруженным глазом мерцание незаметно, его проверяют с помощью камеры телефона.
Самостоятельная сборка
Если вы умеете обращаться с паяльником, разбираетесь в электронике и имеете в своем распоряжении все детали конструкции, тогда вы сможете своими руками собрать сенсорный выключатель для подключения к светодиодной ленте, рассчитанный на питание от сети в 220 вольт. Вся сложность здесь заключается в том, чтобы правильно спаять схему. Ниже приведена наиболее простая схема, с которой сможет справиться новичок
Обратите внимание! В схеме конденсатор С3 можно не использовать
Для сборки вам понадобятся такие детали:
Схема для сборки изделия
- два транзистора КТ315;
- сопротивление (на 30 Ом);
- полупроводник Д226;
- простой конденсатор (на 0,22мкф);
- блок питания или мощная батарейка с выходным напряжением 9 вольт;
- электролитический конденсатор (на 100 мкф, 16 В).
Все эти комплектующие следует спаять по указанной выше схеме, поместив ее в подходящий корпус.
Особенности сенсорных выключателей для светодиодных лент
Сенсорные выключатели для светодиодных лент – это удобное и современное решение, которое позволяет управлять подсветкой без необходимости использования традиционных выключателей. Они позволяют включать и выключать свет, регулировать его яркость и цвет, а также использовать различные режимы работы, все это с помощью сенсорного сенсорного выключателя.
Виды сенсорных выключателей
Существует несколько видов сенсорных выключателей для светодиодных лент, которые отличаются по форме, цвету, типу монтажа и функционалу. В зависимости от потребностей и особенностей интерьера, можно выбрать подходящую модель.
- Сенсорные выключатели в форме панели – это самый распространенный тип сенсорных выключателей. Они имеют прямоугольную или квадратную форму и монтируются на стену. Такие выключатели могут быть различных цветов и текстуре, что позволяет подобрать модель, которая будет гармонировать с интерьером.
- Сенсорные выключатели в форме пульта – это компактные устройства, которые можно держать в руке и использовать для управления подсветкой из любой точки комнаты. Такие выключатели обычно имеют несколько кнопок или сенсорных панелей, которые позволяют выбрать нужный режим работы.
- Умные сенсорные выключатели – это современные устройства, которые подключаются к умной системе домашней автоматизации. Они позволяют не только управлять подсветкой, но и создавать сценарии работы, настраивать таймеры и многое другое.
Особенности установки и подключения
При выборе сенсорного выключателя для светодиодных лент необходимо учитывать особенности монтажа и подключения. В зависимости от модели, могут быть различные требования и возможности.
- Некоторые сенсорные выключатели могут быть установлены непосредственно на стену или поверхность, а другие требуют врезки в стену.
- Для подключения сенсорных выключателей могут использоваться провода или радиочастотные модули. При использовании радиочастотных модулей не требуется проводная прокладка, что значительно упрощает монтаж.
- Умные сенсорные выключатели требуют подключения к умной системе домашней автоматизации, поэтому необходима совместимость с выбранной системой.
Применение и особенности работы
Сенсорные выключатели для светодиодных лент могут быть использованы в различных сферах – домашнем интерьере, офисах, магазинах и других помещениях. Они обеспечивают удобное управление освещением и позволяют создавать различные эффекты и настроение.
Особенности работы сенсорных выключателей могут варьироваться в зависимости от модели. Некоторые выключатели позволяют выбирать из нескольких режимов подсветки, менять цвет и яркость, а другие могут иметь дополнительные функции, такие как таймеры, датчики движения и др.
Выводы
Сенсорные выключатели для светодиодных лент – это удобное и современное решение, которое позволяет управлять подсветкой с помощью сенсорного выключателя. Они отличаются различными моделями, подсветкой, цветом, текстурой и функционалом, что позволяет выбрать подходящий выключатель для своего интерьера. Они также отличаются способом монтажа и подключения, учитывая которые можно обеспечить удобство и эффективность работы выключателя. Особенности работы сенсорных выключателей также могут варьироваться в зависимости от модели, но в целом они обеспечивают удобное управление освещением и возможность создания различных эффектов и настроений.
Типы сенсорных выключателей
Сенсорные выключатели бывают нескольких видов:
- емкостные;
- оптико-акустические;
- с пультом управления;
- с таймером.
Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.
Емкостные
Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.
Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.
Оптико-акустические выключатели
Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.
С пультом управления
Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.
С таймером
Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.
Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.
Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.
Основные виды коронок для сверления бетона
Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть удобно, когда надо запрограммировать на включение или выключение электроприбор. Такие выключатели помогают экономить на электроэнергии.
Схемы подключения
Инструкция по монтажу и эксплуатации сенсорных выключателей.
Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:
- Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
- Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
- Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
- Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
- Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.
— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.
— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).
— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.
Схема подключения сенсорных выключателей:
Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.
Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.
Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер
Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:
Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:
Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.
Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.
Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.
Схема подключения проходных сенсорных выключателей однолинейных:
Схема подключения проходных сенсорных двухлинейных выключателей:
Настройка радиоуправляемых выключателей
Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.
Недорогие сенсорные выключатели
26 Сен 2014
Очень часто при изготовлении или модернизации осветительных приборов и подсветки встает вопрос об их включении/отключении
Сперва покупал обычные выключатели для бра на провод. Затем накупил миниатюрных выключателей на ТАО
И вот случайно мне попался обзор про копеечный сенсорный выключатель
Сделав анализ предлагаемой в китайшопах продукции и заказав несколько штук на пробу, произвел небольшую классификацию сенсорных устройств
Типы недорогих сенсорных выключателей
«1-WAY» выключатели. Имеют два состояния: отключено/включено. Работают на микросхеме TT6061B или каком то ее китайском аналоге.
«3-WAY» выключатели. Имеют четыре состояния отключено/низкая мощность/средняя мощность/полная мощность переключаемые последовательно. Работаю на микросхеме TT8486A/TT6061A, представляющей собой симисторный диммер. Естественно, что работать диммер будет только с лампами накаливания. Светодиодным драйверам, нормально работающим при пониженном напряжении, вполне хватает для работы и малой мощности, но отключения света происходит в «три клика».
По мощности выпускаемые устройства бывают «1A 60Вт» и «3A 100Вт». Амперы там китайские, а вот максимальная нагрузка ближе к истине.
В 1А модели стоит маломощный симистор MAC97 в корпусе TO-92 и максимальным током коммутации 600мА
В «3-х амперном» собрате стоит более мощный симистор BT134 600E. Этот симистор хоть и рассчитан на максимальный ток 4A, но в корпусе SOT82 без радиатора вряд ли сможет управлять нагрузкой более 1А
Заказ в интернете
Почему то в большинстве китайских магазинов представлены более мощные модели только «3-WAY», которые не имеет смысла ставить на светодиодные светильники.
Но это не беда. Покупаем модель «1-WAY 1A». Я взял на АЛИ менее $4 за 5 шт
Про странный трек от продавца на данный товар я написал в своем обзоре покупки на миське
Модернизация

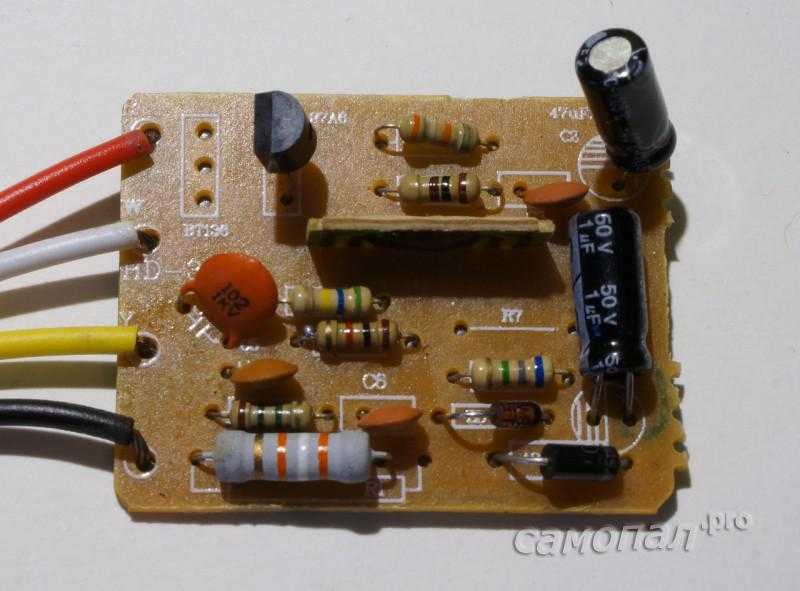

На платах таких выключателей предусмотрены отверстия установки как маломощных, так и мощных симисторов. Причем, судя по надписям на плате — вполне «взрослому» BT136 в корпусе TO-220
Не так давно для силовой коммутации в контроллере управления вентилятором и люстрой покупал на EBAY симисторы BT137 600E
Замена симистора — минутное дело:
И вот результат — имеем выключатель «1-WAY 5A» по китайской классификации
Пришлось по другому загнуть электролитические конденсаторы, чтобы они не задевали корпус симистора, на котором, увы, сетевой напряжение
Подключаю. Все работает. Симистор на 20 Вт не греется. Если нужна большая мощность, можно посадить симистор на радиатор. 25см2 позволит управлять примерно 800Вт нагрузки. Правда корпус придется искать другой. А чтобы радиатор изолировать от силовой нагрузки нужно, при креплении к симистору использовать специальные изолирующие шайбы и прокладки для корпуса TO-220
Я их тоже покупал на EBAY
Пластиковые шайбы — изоляторы — $1.42/100Силиконовые изолирующие прокладки — $0.99/100
Результат

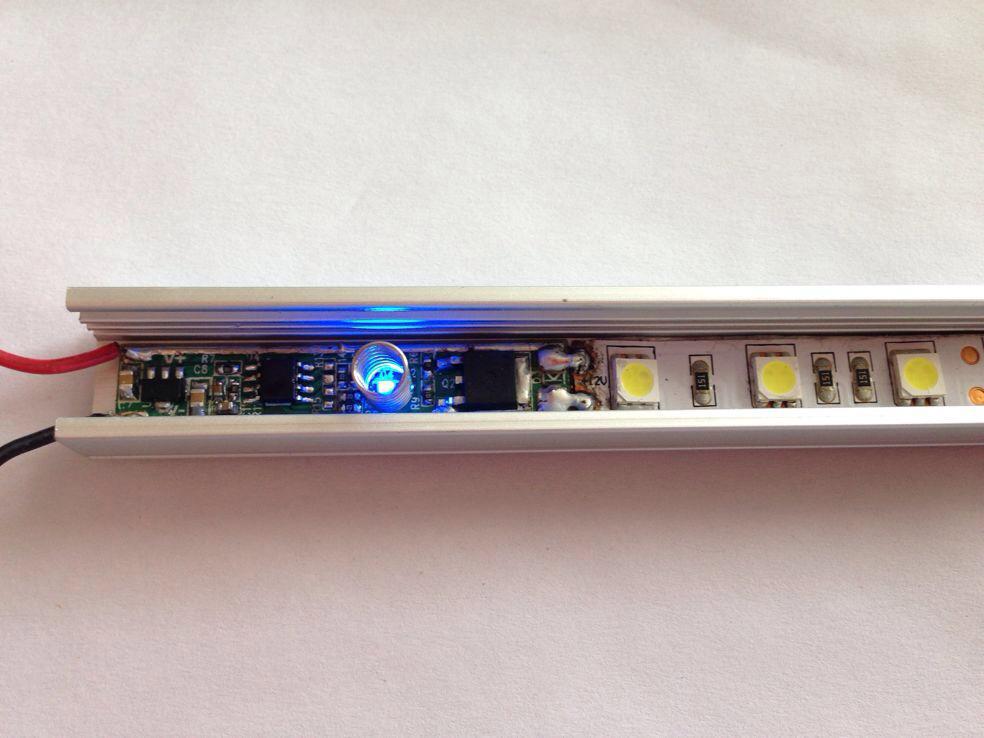

Использовал устройство в выключателе подсветки полочки/зеркала. Сенсор вывел на вертикальную металлическую штангу.
Использовал в настольной лампе. Сенсор соединил прямо с радиатором
Поставил на управление подсветкой раковины с сенсором на алюминиевом профиле подсветки.
Во всех случаях был достигнут «ВАУ эффект». Некоторые гости подолгу баловались и говорили «О магия» не смотря на наличие сенсорных телефонов в кармане.
https://youtube.com/watch?v=I4LK491RyeU
На кота сенсор не реагирует. Видимо шерсть мешает Носом кота нажимать не пробовал. Он итак был недоволен
Литература
- Симистор MAC97. Корпус TO-92 (SO-T54). Даташит
- Симистор BT134 600E. Корпус SOT-82. Даташит
- Симистор BT137 600E.Корпус TO-220(SOT-78) Даташит
- Микросхема для 3-WAY диммера TT6061A/TT8486A. Даташит
- Микросхема для 1-WAY диммера TT6061B. Даташит
