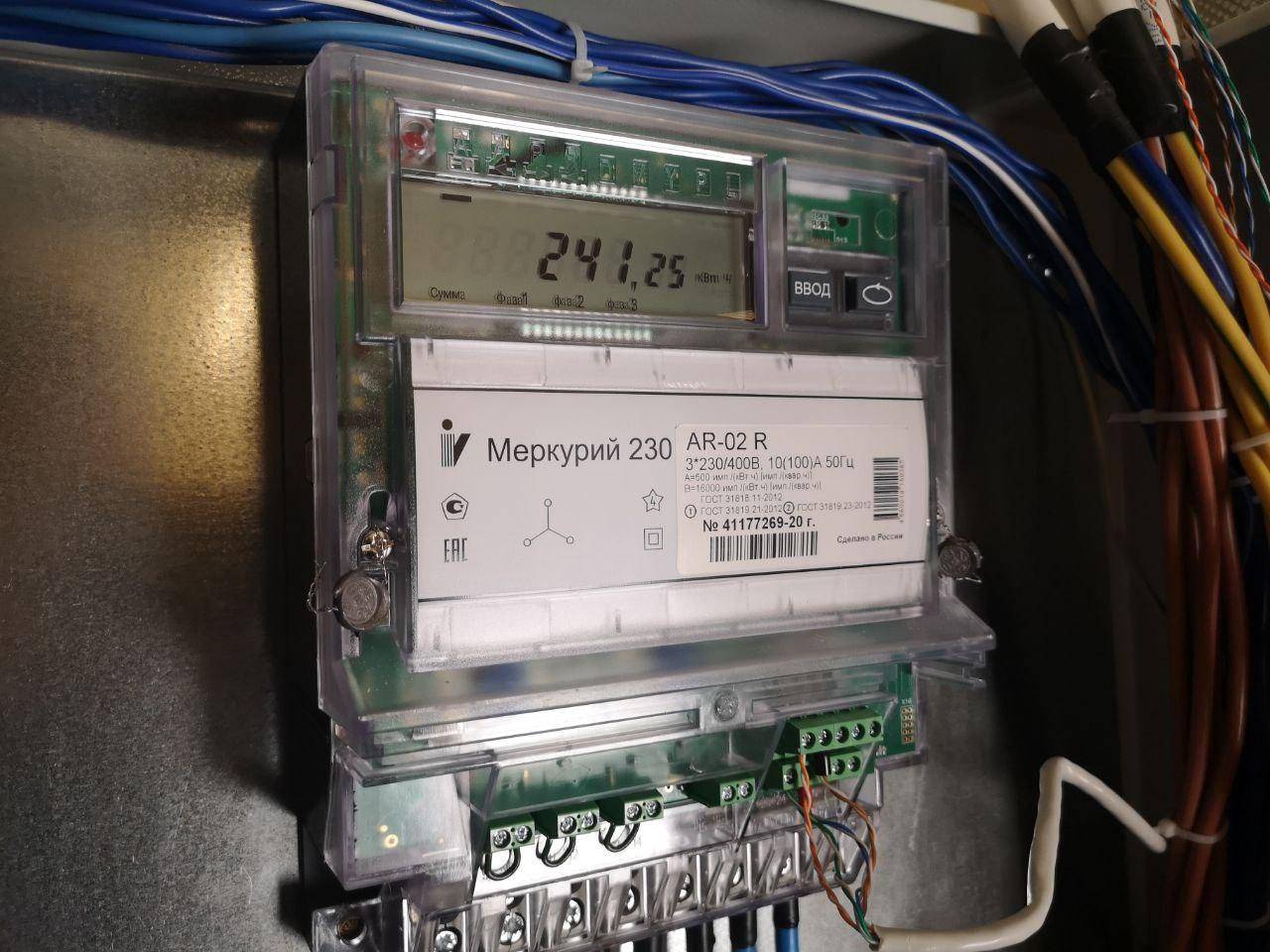

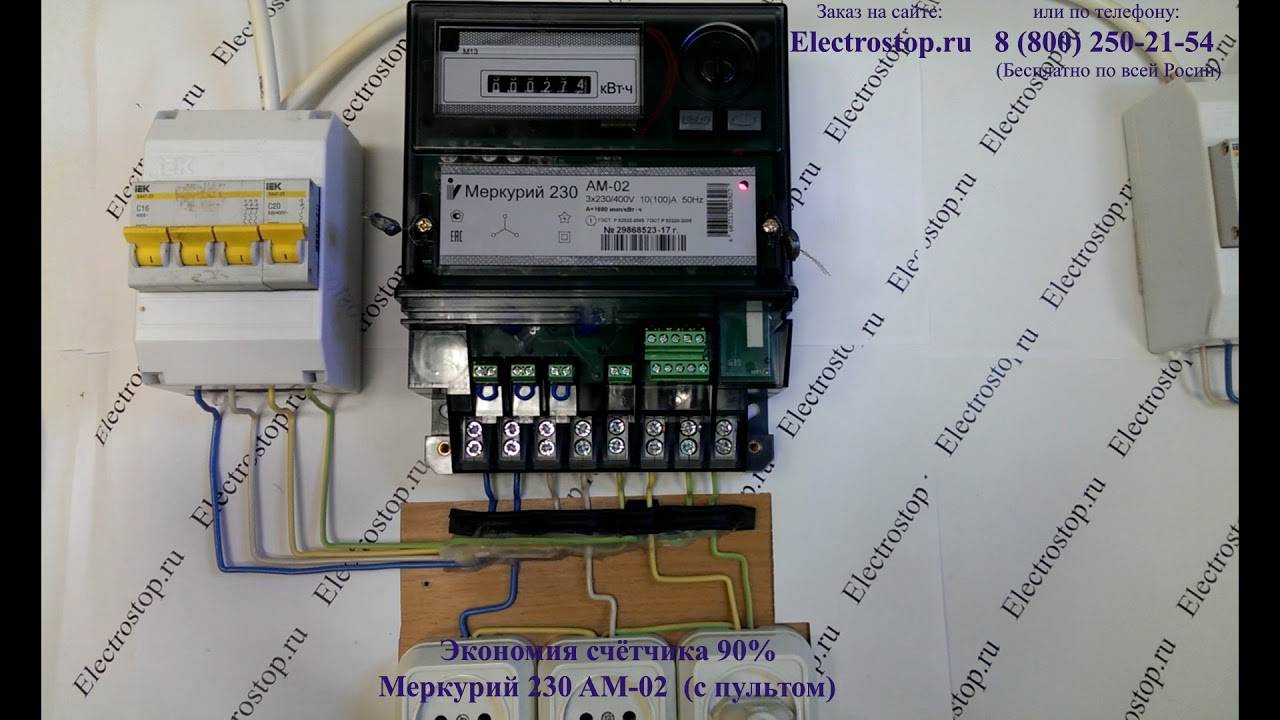

Обзор трехфазного электросчетчика марки Меркурий 230

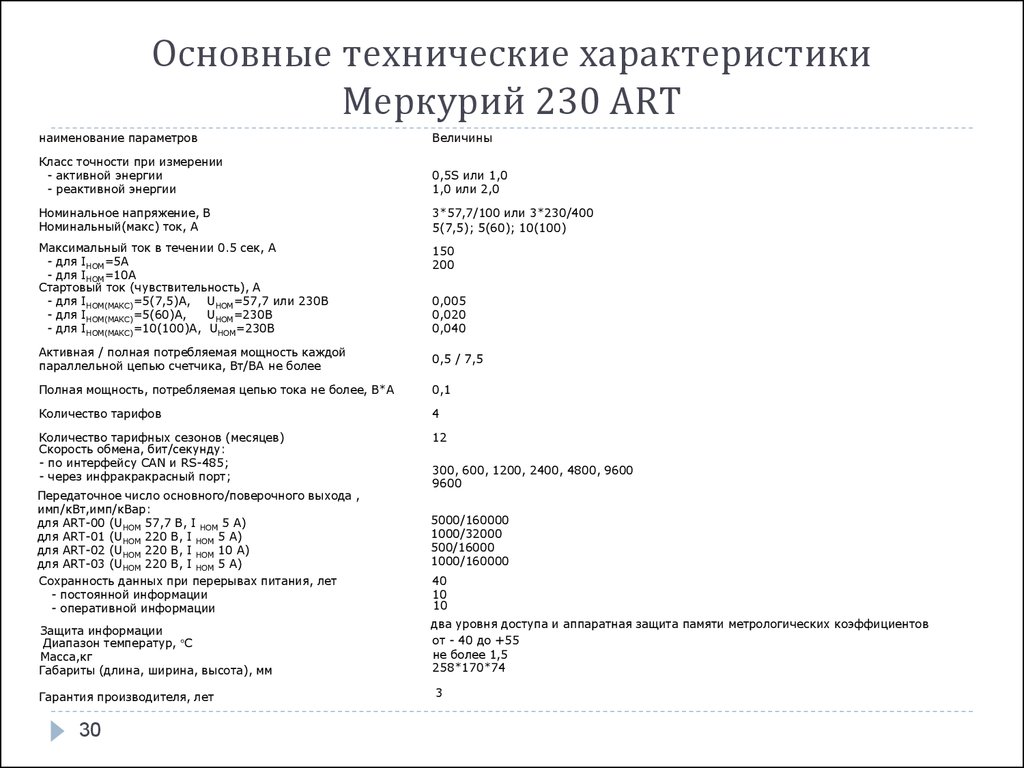

Технические характеристики

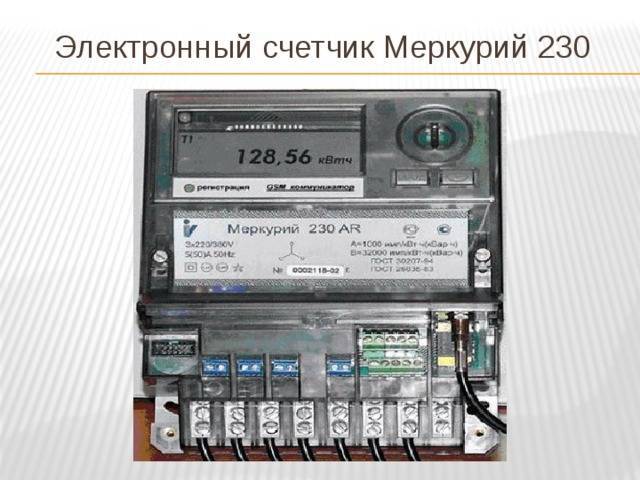

Электронный счетчик Меркурий 230 отличается повышенной точностью и высокой надежностью. Наименьшая наработка составляет 150 тыс. часов. Длительность эксплуатации аппарата – 30 лет. Сроки поверки электросчетчиков (межповерочный интервал) составляют 10 лет. Срок эксплуатации по гарантии – 3 года со дня изготовления.

1. Номинальная сила тока для трансформаторного подключения составляет 5 А.
2. Базовый показатель силы тока при непосредственном подключении аппарата составляет 5 А или 10 А.
3. Наибольший показатель силы тока равен 60 А.
4. Показатель фазного напряжения равен 230 В.
5. Частота – 50 Гц.
6. 2 режима выхода импульса: основной, поверочный.
7. Предел допустимой погрешности прибора относится к классу точности 1.
8. Размеры, габариты: 258х170х74 мм.

Когда в последовательной цепи отсутствует ток, испытательный выход прибора при измерении активной и реактивной энергии не создает больше одного импульса за 10 минут. Эти приборы обладают повышенной прочностью и надежностью. Ранее их устанавливали на производственных предприятиях. Сейчас их часто применяют при проводке электричества в загородных домах. Это объясняется наличием большого количества электробытовых приборов, для которых требуется высокая мощность электросети.

Информация на ЖК-индикаторе

Электрический счетчик «Меркурий-230» отображает на ЖК-индикаторе следующую информацию:

• Текущую дату и время.
• Частоту сети.
• Коэффициент мощности суммарный по трем фазам и по каждой из них.
• Ток и фазное напряжение в каждой фазе.
• Вечерний и утренний максимум реактивной и активной мощности в трех предыдущих месяцах и в текущем.
• Измеренное значение полной, реактивной и активной мощностей (период интеграции равен одной секунде) суммарно по трем фазам и по каждой с индикацией квадранта, в котором пребывает вектор полной мощности.
• Значение потребленной реактивной и активной электроэнергии суммарно по всем тарифам и по каждому из них с нарастающим итогом. Точность измерений — до сотых долей кВар/ч и кВт/ч.

Что делать при возникновении вибраций?

Они часто появляются от воздействия тока на катушку или биметаллическую пластину, вследствие чего возникает электромагнитное поле, действующее как электрический магнит, на металлические детали внутри. Электромагнитное воздействие провоцирует вибрации.

Даже если колебания почти незаметны, это тоже неисправность. Если при касании пальцем к корпусу, Вы ощущаете легкую дрожь, значит механизм внутри с дефектами, что опасно для дальнейшей эксплуатации. В таком случае настоятельно рекомендуется сделать замену.

Чисто теоретически автоматический выключатель может прослужить Вам еще несколько лет, но нет никакой гарантии, что при КЗ разорвется цепь. Тем более постоянная вибрация со временем сильнее расшатает соединения, от чего автомат будет заедать, ложно срабатывать или вообще выйдет из строя. В любом случае, это опасно, потому в ближайшее удобное время замените его на новый. Хуже вибраций только потрескивание. В таком случае замена нужна немедленно.

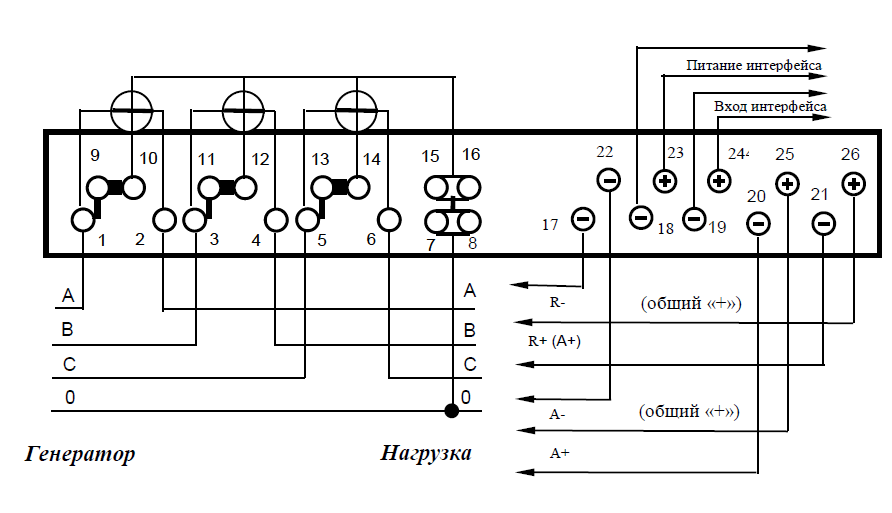

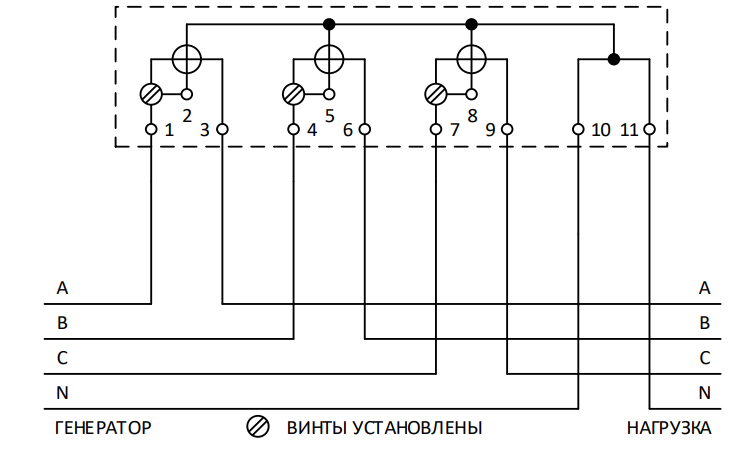

Схема подключения

Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.

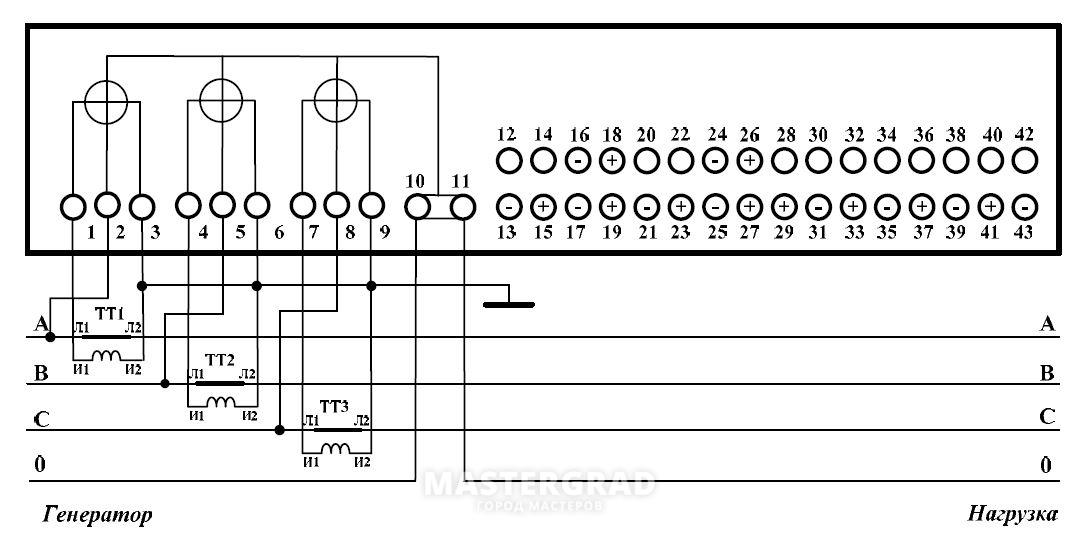

Последовательность подключения счетчика и трансформатора:

• клемма 1 – вход А;
• клемма 2 – вход конца измерительной обмотки А;
• клемма 3 – выход А;
• клемма 4 – вход B;
• клемма 5 – вход окончания обмотки измерения B;
• клемма 6 – выход B;
• клемма 7 – вход C;
• клемма 8 – вход окончания обмотки C;
• клемма 9 – выход C;
• клемма 10 – вход нулевой фазы;
• клемма 11 – нулевая фаза со стороны напряжения.

Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются.

Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется.

Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки.

При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные – вводу. Применяются схемы подключения трехфазного многотарифного счетчика.

Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока.

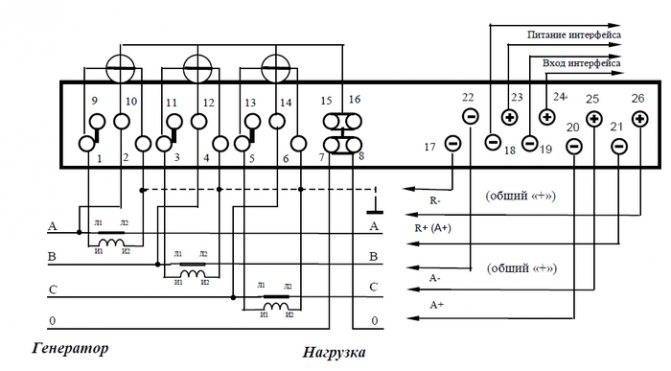

Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки.

Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика.

Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце.

Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 – расход тока днем, Т2 – расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности.

Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью).

Функциональные возможности

Основные модификации электросчетчиков имеют различный набор возможностей

Трехфазный счетчик «Меркурий» способен выполнять следующие функции:

• Ручной контроль мощностных параметров.
• Учет, запись и отображение всех сведений на встроенном дисплее, возможность их удаленной передачи.
• Возможность отслеживания характеристик электрической сети с фиксированием отклонений.
• Регулирование выставляемых расценок по тарифам.
• Запись основных событий в памяти устройства.

Приборы учета, производимые компанией «Меркурий», полностью соответствуют требованиям государственных норм.

grabber

6)
USB-оптопорт (VR-005, VR-005.1, VR-005.2)
Подходит для электросчетчиков Меркурий-201.8TLO, 203.2T, 204, 206, 208, 231(ш), 233, 234, 236, 238 содержащих оптопорт. Для подключения не требуется вскрытие клеммной коробки.

VR-005
Подробней

3000 руб.

VR-005.1
Подробней

4000 руб.
(обновленная версия)
VR-005.2
Подробней

4000 руб.
(обновленная версия)

Доставка (добавляется к стоимости товара):

1) Почта России 300 рублей (3-5 рабочих дней, выдается трекномер).
2) Самовывоз Н.Новгород

Как можно оплатить:

1) Оплата по счету. Обычно удобна предприятиям, работающим по безналу. Цена отправки включается в стоимость товара. Нужны реквизиты для выставления счета, адрес доставки, ФИО и тел. контактного лица. Запрос направляйте на электронную почту vladrusanov@gmail.com (+79092833416)

2) Онлайн оплата картой любого банка (для физлиц).Выбирайте товар в магазине, оплачивайте картой. Мы на следующий день высылаем товар по указанным почтовым реквизитам.

Согласно “Номенклатуре продукции, в отношении которой законодательными актами Российской Федерации предусмотрена обязательная сертификация”, введенной в действие Постановлением Госстандарта России от 30.07.2002 №64 (в редакции от 30.04.2009) и “Номенклатуре продукции подлежащей декларированию соответствия”, введенной в действие Постановлением Госстандарта России от 30.07.2002 №4 (в редакции от 30.04.2009) продукция:
ПРЕОБРАЗОВАТЕЛИ АНАЛОГО-ЦИФРОВЫЕ И ЦИФРОАНАЛОГОВЫЕ ПРОЧИЕ, код ОКП 40 5470:

– Преобразователь интерфейсов USB-RS485/CAN (модель VR-002)
– Преобразователь интерфейсов USB-IRDA (модель VR-001)
– Преобразователь интерфейсов USB-оптопорт (модель VR-005)

не подлежат обязательной сертификации и не подлежат декларированию соответствия.

Инструкция по настройке счетчика Меркурий-230-03

Настраивают технику, используя программу “Конфигуратор” через преобразователь CAN-RS232 или оптический порт, если таковой имеется у прибора.

Для начала следует установить последние три цифры номера аппарата, нажать «тест связи» для проверки соединения, и получить уведомление о качестве связи на самом экране оборудования.

После того, как успешно совершен обмен данными, необходимо ознакомиться с важными характеристиками о приборе — параметры и установки. Введя в окошке «параметры соединения» пароль второго уровня, выбрать функцию «открыть».

Если аппарат ранее не включался, произвести установку времени и сезонного перевода на счетчике, проинициализировать профиль мощности и установить время интегрирования полчаса, после чего выждать некоторое время, позволить программе завершить инициализацию профиля.

Во время чтения профиля мощности (кнопка «показать») необходимо указывать дату и временной интервал, за который нужны данные. Вслед за этим нужно задать пароль первого уровня доступа и проверить открытие канала связи. Если попытка будет неудачной, пароль первого уровня нужно узнать у владельца оборудования.

Плюсы и минусы

При производстве изделия разработчикам предъявляются самые высокие требования по точности и надежности, а также широкому функционалу и развитым функциям.

• Широкий выбор моделей.
• Качество и надежность.
• Низкая стоимость изделия.
• Защита от взлома и несанкционированного доступа.
• Простота и удобство работы.
• Применение современных компонентов.
• Многофункциональность.
• Миниатюрность размеров.
• Возможность разделения энергопотребления по зонам, которая позволяет сэкономить существенные финансовые средства.
• Расширенный диапазон температур.
• Высокая точность определения результатов и малое потребление энергии.
• Возможность создания автоматизированной системы контроля.
• Возможность ручного и автоматического снятия показаний.

Технические характеристики

Характеристики	Величина
Номинальное напряжение (Uном), В	230
Установленный рабочий диапазон напряжения по отношению к Uном	0,9 — 1,1
Расширенный рабочий диапазон по отношению к Uном	0,8 — 1,15
Предельный рабочий диапазон по отношению к Uном	0 — 1,15
Базовое значение тока (Iб), А	5 или 10
Максимальное значение тока (Imax), А	60 или 80
Класс точности	1 или 2 (обозначен на шкале)
Номинальное значение частоты, Гц	50
Стартовый ток (чувствительность), А, не более:
для счетчика с Iб=5 А для счетчика с Iб=10 А	20 или 10 40 или 20
Постоянная (передаточное число) счетчиков, имп/кВт*ч	6400 или 5000 или 3200
Жидкокристаллический индикатор:
число индицируемых разрядов цена единицы младшего разряда при отображении энергии, кВт*ч	8 0,01
Отсчетное устройство:
число индицируемых разрядов цена единицы младшего разряда при отображении энергии, кВт*ч	6 0,01
Количество тарифов	1
Полная мощность, потребляемая цепью тока, В*А, не более	0,1
Активная мощность, потребляемая цепью напряжения, Вт, не более:
для счетчиков для счетчиков с PLC-модемом	2 3,5
Полная мощность, потребляемая цепью напряжения, В*А, не более:
для счетчиков для счетчиков с PLC-модемом	10 25
Габаритные размеры счетчика, мм, не более:
высота ширина длина	105 или 91 105 или 77 64 или 66
Масса счетчика, кг, не более	0,34
Установленный рабочий диапазон температур, °С * для исполнений 201.7, 201.8	-40… +55 *-45… +75
Средняя наработка до отказа, час.	220000
Нормативный срок службы, лет	30
Межповерочный интервал, лет	16
Цена, рос. руб.	от 660

Габаритные размеры счётчика – Меркурий 201

Разновидности данного счётчика

Данная модель представлена 7-ю исполнениями, различающимися токовыми показателями и разновидностью экрана. Ниже представлены выпускаемые исполнения устройства с указанием различий.

201.1

Значение рабочего и предельного электротока соответственно 5 и 60 А, используется механический способ вывода сведений.

Рекомендуем: Счётчик ПСЧ-4ТМ — разновидности и их особенности

201.2

Токовые характеристики аналогичны вышеуказанному исполнению, экран – жидкокристаллический.

201.22

От вышеуказанной модели отличается мощностными показателями, остальные параметры идентичны.

201.3

Токовые характеристики соответственно по нормальному и предельному значению – 10 и 80 А, счётное устройство – электромеханическое.

201.5

Значения электротока: 5 А – нормального, 60 А – предельного, механический способ отображения информации, в отличие от всех перечисленных моделей характеризуется передаточным числом по отношению количества импульсов к киловатт-часам – 3200 вместо 6400.

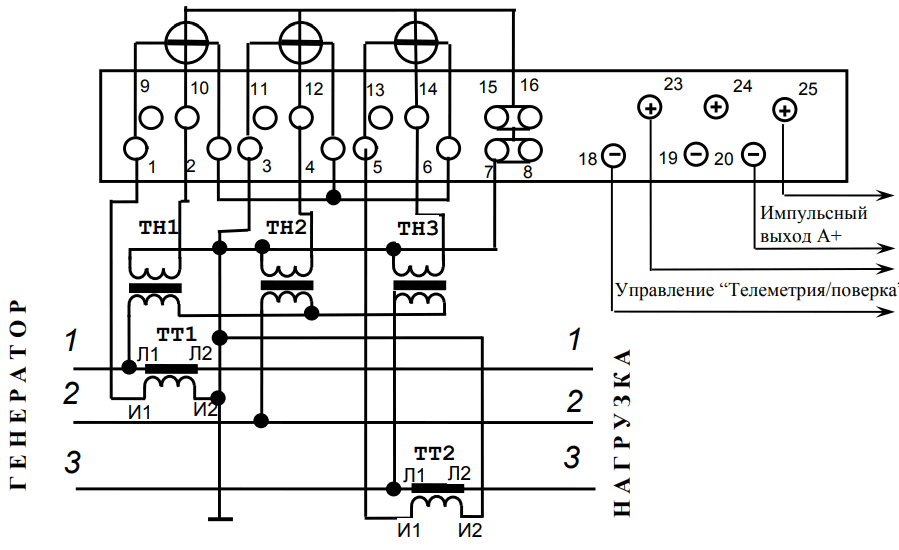

Счетчик «Меркурий-230»: подключение косвенное

Подобный вариант подключения прибора учета не используется в бытовой сфере. Косвенная схема рассчитана на учет электрической энергии на шинах генерирующих предприятий. К таковым относятся атомные, гидравлические и тепловые электростанции.

На шинах, которые отходят от генератора, устанавливаются трансформаторы тока. Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Последняя через распределительные устройства, по линиям передач, поступает к подключенным к сети потребителям.

При установке приборов учета трехфазным потребителям, часто их подключают через трансформаторы тока (ТТ). Данная схема позволяет удешевить и повысить надежность электроснабжения. Дело в том, что приборы учета прямого включения не делают более 100 Ампер. Это связано с физическими размерами проводников — чем больше ток, тем больше сечение для его прохождения нужно. Эти ограничения снимает использование ТТ. Далее мы расскажем, как произвести подключение испытательной коробки с трансформаторами тока.

То чувство, когда счетчик умный, а ты нет.

Прошу помощи пикабутян. Знаю, что здесь много рукастых и бошковитых. Гугол уже не тот, ответа там не нашел.

Мне нужно подключить электросчетчик через интерфейс RS-485, а я в этом Дуб Дубыч.

Имеем: счетчик трехфазный Меркурий 230, конвертер MOXA Transio A53 и мануал к нему, кусок витой пары для подключения конвертера со счетчиком, кабель RJ45 — СОМ и кабель СОМ — USB для подключения к ноутбуку.

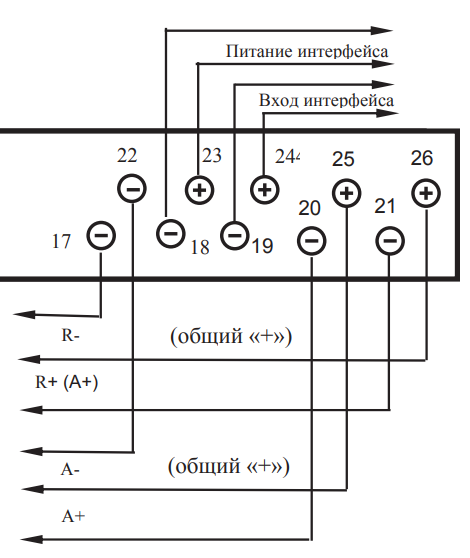

Вот схема подключения счетчика:

Отсюда, я так понимаю, мне понадобятся 18,23 и 19,24 контакты.

Вот так выглядит сам конвертер:

Из мануала то что может понадобиться:

Пробовал подключать контакты счетчика 19 и 24 к контактам 1 и 2 на колодке конвертера. Но вот с GND не могу разобраться. Что я должен заземлять?

В мануале к счетчику написано, что эта модель должна быть подключена в сеть, для считывания с нее инфу. Отсюда еще один вопрос: нужны ли в этом случае 18 и 23 контакты питания интерфейса, если и счетчик и адаптер подключены к сети?

Дубликаты не найдены

посмотри полную модель счетчика. Ряд моделей уже имеет встроенное питание интерфейса и его отдельно подавать не надо (ну или да, можно измерить есть оно там или нет).

A,B конвертера пробуешь тыкать на 19,24 контакты счетчика. Если не завелось то меняешь проводки местами.

Дополнительно учти что софт у счетчика чёрти какой. Рекомендую использовать программу с названием «konfigurator v.х.х.х» ,через неё у меня нормально завелось на удалённом пробросе RS485 через ip-сеть, другая программа тупо не работала. Брать на родном сайте https://www.incotexcom.ru/count_prog.htm

Также можешь им написать в поддержку, не мгновенно, но за день отвечают. Или позвонить.

я не про фазу и нуль. Внутри счетчика есть интерфейс управления к которому ты подключаешься по RS485. Насколько я понял, для некоторых моделей счетчика для питания этого интерфейса нужно подавать 5в на 18,23 контакты. А для некоторых не надо т.к. счётчик имеет встроенный БП интерфейса и ему достаточно чтобы было фаза+нуль. Как-то так. Я поэтому и говорю посмотри конкретно расшифровку аббревиатуры модели, ну и сюда её напиши.

судя по описанию модели, отдельное питание подавать не нужно. На конвертере нет возможности задания скорости/таймаутов/задержек? Попробуй в конфигураторе скорость 9600 и задержки увеличь. И ещё раз поменяй местами A-B. У нас так было — так не работает, меняем местами — не работает, меняем обратно — оп, заработало

Схема подключения

Рассмотрим, как подключить прибор. Подключить счетчик можно по разным схемам, в них трансформаторы тока будут применяться как источник данных. Приводим схему подключения счетчика Меркурий 230. Наиболее распространенной является десятипроводная схема подключения аппарата. Ее достоинством считается наличие силовых цепей и измерительных приборов. Недостатком считают большое количество проводов.

Последовательность подключения счетчика и трансформатора:

• клемма 1 — вход А;
• клемма 2 — вход конца измерительной обмотки А;
• клемма 3 — выход А;
• клемма 4 — вход B;
• клемма 5 — вход окончания обмотки измерения B;
• клемма 6 — выход B;
• клемма 7 — вход C;
• клемма 8 — вход окончания обмотки C;
• клемма 9 — выход C;
• клемма 10 — вход нулевой фазы;
• клемма 11 — нулевая фаза со стороны напряжения.

Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Можно подключать счетчик с применением полукосвенной схемы. При этом трансформаторы тока соединяют в звезду. Тогда облегчается монтаж аппарата и нужно меньше проводов. Точность и качество данных не ухудшаются.

Применяется также семипроводной способ подключения ТТ. Его недостатком является отсутствие гальванической развязки цепей. Такая схема считается опасной в применении и сейчас почти не используется.

Подключение электросчетчика Меркурий 230 имеет много общего с установкой однофазного прибора. Но есть и много различий при монтаже установки. Схема подключения имеется на корпусе счетчика, с обратной стороны крышки.

При монтаже надо соблюдать цветовую последовательность. Четные номера проводов соответствуют нагрузке, нечетные — вводу. Применяются схемы подключения трехфазного многотарифного счетчика.

Когда счетчик подключают трехфазным потребителям, то процесс осуществляют через трансформаторы тока. Эта схема дает возможность удешевить электроэнергию и увеличить надежность снабжения ею. Счетчики прямого включения не делают больше 100 А. Это объясняется ограничением размеров проводника. Чем выше сила тока, тем большее сечение провода необходимо для его пропуска. Такие ограничения устраняют трансформаторы тока.

Рассмотрим схему подключения счетчика через испытательную клеммную коробку: клеммы в колодке обозначаются буквами A, B, C. На эти клеммы приходит провод, который подключен к шинам питания 380 V, а потом идет на прибор учета через перемычки.

Если необходимо, перемычки раскручивают, сдвигают, при этом разрывается цепь. Благодаря этому можно снять сетевое напряжение и обеспечить безопасную работу устройства, подключенного к испытательной коробке. ИКК имеет защитную крышку и устройство для пломбы, винт с отверстием. Установка пломбы осуществляется вместе с монтажом счетчика.

Рассмотрим, как снять показания счетчика электроэнергии. У прибора 6-значный циферблат. Надо выписать все цифры до запятой. Чтобы вычислить расход энергии за месяц, надо из новых показаний вычесть те, которые были в прошлом месяце.

Выясним, как снять показания с многотарифного счетчика (артикул Меркурий 230 ART-01). Для этого надо записать такие данные: Т1 — расход тока днем, Т2 — расход тока ночью. Перед тем как записывать данные, надо убедиться, чтобы аппарат был в режиме готовности.

Возле отметки А должна быть черта. Если ее нет, то следует нажать правую кнопку. Потом нажимают кнопку Ввод. При этом на дисплее будут обозначены данные расхода тока днем Т1. Второй раз нажимают Ввод и переписывают значение Т2 (ночью).

Монтаж однофазного прибора

Подключение однофазного электросчётчика производится в область разрыва линии питания. Не должно быть подключения потребителей энергии к линии питания до монтажа счётчика. Установка автоматического выключателя будет основательной в целях защиты подводящей линии. Также он понадобится в процессе замены прибора. Благодаря установке выключателя не потребуется обесточивание всей подводящей линии.

Также целесообразным будет установка автоматического выключателя после монтажа электросчётчика через трансформаторы тока, для защиты отходящей линии при возникновении поломок цепи пользователя электроэнергии.

На каждом однофазном устройстве, зачастую с задней стороны, имеется схема подключения. Прибор с одной фазой подключается при помощи четырёх зажимов, посредством которых присоединение провод с устройством. Фазный и нулевой провода соединяют с зажимами по такой схеме:

• клемма №1 к фазному проводу (L),
• клемма №2 к отходящему фазному проводу,
• клемма №3 к нулевому проводу питающей линии (N),
• клемма №4 к отходящему нулевому проводу.

Данная схема подключения однофазного счётчика предназначена для установки в частном доме, квартире высотного дома, а также средней площади торгового павильона.

Преимущества и недостатки

Несмотря на свою простую конструкцию, счётчики Меркурий отличаются великолепной функциональностью, что достигается за счёт современного программного обеспечения, которое может с легкостью наращиваться, изменяя возможности использования таких аппаратов.

К преимуществам приборов относят следующее:

• Отличное качество сборки.
• Простота использования и установки.
• Доступная стоимость.
• Многофункциональность.

https://youtube.com/watch?v=nENCY1YWa9w

Благодаря своей доступной стоимости и беспроблемной эксплуатации такие приборы окупаются в течение 3 лет после установки. Это надежная техника, которая не доставляет каких-либо хлопот, не требует обслуживания и ухода.

Базовые и дополнительные функции

Сейчас электрические счетчики, кроме основной функции — учета электроэнергии, обладают различными дополнительными свойствами, при помощи которых допустимо контролировать некоторые характеристики электросети и режимы самого прибора. Снимать данные с этого устройства можно не только на месте эксплуатации, но и дистанционно через некоторые виды интерфейса. Двухтарифный счетчик Меркурий является аппаратом, который обладает повышенными возможностями.

Стандартные возможности подключения трехфазного счетчика Меркурий 230:

1. Измерение данных электроэнергии, их хранение и визуализация на дисплее за такой интервал времени: от последнего сброса, за 24 часа, за 30 суток, за год.
2. Прибор может учитывать ток по двум тарифным планам для 16 временных зон.
3. Прибор можно программировать каждый месяц на новый тариф.

Аппарат записывает такие характеристики:

• мгновенный расчет мощности;
• определение разности потенциалов;
• определение тока по фазам;
• показатель частоты сети;
• мощность по разным фазам и общую.

Прибор имеет максимальную защиту. Если лимит будет превышен, то прибор отмечает это, также указывается точное время, когда произошло превышение. Цифровой выход позволяет управлять нагрузкой.

В аппарате имеется журнал записи событий. В нем указываются такие показатели:

• время подключения прибора к сети и отключения от нее;
• учет фаз;
• коррекция тарифного расписания;
• учет вскрытия счетчика;
• превышение лимита.

Рассмотрим дополнительные возможности прибора. Счетчик обладает дополнительными функциями:

• учет электроэнергии в прямом и обратном направлениях;
• возможна передача данных расхода электричества по каждой фазе;
• наличие архива данных мощности с интервалом от 1 до 45 минут;
• период хранения данных архива составляет 85 суток;
• наибольший показатель утренней и вечерней мощностей;
• учет потерь;
• учет магнитного воздействия с фиксацией данных в специальном журнале;
• контроль качества электроэнергии.

Что делать, если истек срок?

По истечении срока поверки электросчетчика не следует сразу выкидывать прибор на свалку, надо выяснить класс точности и определить, подлежит он поверке или нет.

Если класс точности 2,5, то прибор надо менять на более точный и современный.

Счетчики класса 2 или 1 подлежат очередной поверке. Акт поверки должен быть предоставлен в управляющую компанию, чтобы расчет производился по показаниям счетчика, а не по среднему нормативу.

Читать также: Самодельный профилегибочный станок своими руками

В заключение следует напомнить о необходимости самостоятельного контроля за датами поверок своих счетчиков и своевременного их прохождения.

Прибор, обладающий тремя фазами, имеет жидкокристаллический дисплей. На этом экране появляются данные в киловатт-часах. Дисплей имеет 8 разрядов. 6 первых цифр показывают целые значения кВт/ч, 2 последние — знаки после запятой, сотые доли кВт/ч. Погрешность, которая имеется в показаниях данного прибора, составляет 1,0. Приборы устанавливают внутри помещения, где температура воздуха может быть -40…+55ºC.

Если прибор подключают через трансформатор, то можно измерить ток больше того, на который рассчитывается аппарат. Счетчики монтируют в бытовом и промышленном секторах. Бытовые приборы ставят в жилых домах. Промышленные приборы используются в промышленном секторе, на предприятиях, фабриках и заводах. Счетчики бывают индукционными и электронными. Электронные отличаются высоким сертификатом качества, являются более точными, они не имеют вращающихся деталей и осуществляют преобразование сигнала, который поступает с измерительных элементов.

Бизнес: • Банки • Богатство и благосостояние • Коррупция • (Преступность) • Маркетинг • Менеджмент • Инвестиции • Ценные бумаги: • Управление • Открытые акционерные общества • Проекты • Документы • Ценные бумаги — контроль • Ценные бумаги — оценки • Облигации • Долги • Валюта • Недвижимость • (Аренда) • Профессии • Работа • Торговля • Услуги • Финансы • Страхование • Бюджет • Финансовые услуги • Кредиты • Компании • Государственные предприятия • Экономика • Макроэкономика • Микроэкономика • Налоги • Аудит Промышленность: • Металлургия • Нефть • Сельское хозяйство • Энергетика Строительство • Архитектура • Интерьер • Полы и перекрытия • Процесс строительства • Строительные материалы • Теплоизоляция • Экстерьер • Организация и управление производством

Технические характеристики

Электронный счетчик Меркурий 230 отличается повышенной точностью и высокой надежностью. Наименьшая наработка составляет 150 тыс. часов. Длительность эксплуатации аппарата — 30 лет. Сроки поверки электросчетчиков (межповерочный интервал) составляют 10 лет. Срок эксплуатации по гарантии — 3 года со дня изготовления.

Технические характеристики:

1. Номинальная сила тока для трансформаторного подключения составляет 5 А.
2. Базовый показатель силы тока при непосредственном подключении аппарата составляет 5 А или 10 А.
3. Наибольший показатель силы тока равен 60 А.
4. Показатель фазного напряжения равен 230 В.
5. Частота — 50 Гц.
6. 2 режима выхода импульса: основной, поверочный.
7. Предел допустимой погрешности прибора относится к классу точности 1.
8. Размеры, габариты: 258х170х74 мм.

Особенности трехфазного счетчика электроэнергии «Меркурий»

Интерфейс электросчетчика Меркурий 230

В процессе изготовления разных моделей марки «Меркурий» разработчики использовали успешные практики других специалистов из этой отрасли. Их задачей было изготовить прибор учета с высокой точностью измерений и надежностью, оснащенного современной элементной базой, а также развитыми функциональными возможностями и низкой себестоимостью.

Особенность электросчетчиков этой марки заключается в схемотехническом исполнении, он имеет максимальной возможный функционал. Реализовать проект удалось благодаря импортным деталям передовых производителей. В результате на рынке появился электросчетчик «Меркурий» трехфазный со следующими достоинствами:

• компактные габариты и небольшой вес;
• низкая погрешность измерений;
• долговечность и надежность в эксплуатации;
• возможность подсоединения к централизованной системе;

Предоставляется гарантия от производителя.

Основные модификации и их особенности

В продаже находится несколько разновидностей устройств Меркурий (серии 200, 201, 202, 206, 230 и 231 в различных модификациях). Они отличаются друг от друга числом поддерживаемых тарифов, типом индикатора и количеством направлений учета передачи мощности.

От своих однофазных предшественников серий 200 и 201 приборы 230-й серии унаследовали высокую точность, значительно превышающую требования стандартов. Это ценно тем, что гарантируется отсутствие необходимости замены устройства на протяжении по меньшей мере 15 лет.

По комплексу своих потребительских качеств оборудование семейства Меркурий 230 не имеет аналогов среди отечественных устройств.

От моделей импортного производства они выгодно отличаются заметно меньшей стоимостью, одновременно не уступая, а зачастую даже превосходя их по точности работы.

Читать также: Строительные клещи относятся к рычагам

А в этой статье Вы прочитаете как узнать и оплатить задолженность по ЖКХ.

Наиболее совершенные модели счетчиков позволяют снимать мощность потребления электроэнергии по четырем различным тарифам. Чаще всего на практике встречается трехтарифная система с градациями:

• Пик (с 7 до 10 утра и с 17 до 21 вечера);
• Полупик (с 10 до 17 дня и с 21 до 23 вечера);
• Ночь (с 23 до 7 утра).

Благодаря наличию многофункционального жидкокристаллического экрана работа с этими устройствами не вызывает больших затруднений.

Достоинства модели в следующих качествах:

• надёжной конструктивной защите от фальсификации данных;
• учёте данных по нескольким тарифам (в зависимости от исполнения);
• многофункциональных возможностях;
• высокой точности учёта данных;
• доступной цене;
• большом выборе модификаций, с возможностью выбора подходящей в зависимости от предполагаемых условий работы – доступности функции удалённой передачи информации и подключения к централизованной контролирующей сети;
• простоте монтажа и подсоединения;
• удобстве снятия показаний;
• возможности индивидуальной настройки на предельные характеристики сети.

  Новый закон о продлёнке: Какой станет продлёнка и сколько она будет стоить?

Модификации

Существуют такие модификации счетчиков Меркурий:

1. Однотарифные трехфазные, многотарифные и многофункциональные: Меркурий 230 ART, Меркурий 231 AT.
2. Трехфазные активной и реактивной электрической энергии однотарифные, артикул: Меркурий 230 AR.
3. Трехфазные активной энергии однотарифные: Меркурий 230 АМ, Меркурий 231 АМ.
4. Однофазные активной энергии однотарифные и много тарифные: Меркурий 200, Меркурий 202, Меркурий 201.

Контроллер СИКОН устанавливается в счетчиках Меркурий с активной и реактивной энергией с внутренним тарификатором, аппараты могут быть двунаправленными или однонаправленными.

Обзор однофазного электросчетчика Меркурий 201 — схема подключения

Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

Как поменять счетчик электроэнергии в квартире или частном доме?

Обзор современных протоколов промышленной автоматизации — Modbus, Profinet, EtherCAT и др.

Что делать если остановился или сломался электросчетчик в квартире?

Поверка электросчетчика: срок поверки и межповерочный интервал

В заключение

Вопреки устоявшемуся мнению о сложности монтажа и обслуживания трёхфазных сетей, здесь всё практически также, как и в однофазных. При этом и к выбору как трёхфазного, так и однофазного счётчика электроэнергии нужно подходить крайне взвешенно и внимательно. Ведь полбеды, если посредственный подход к покупке приведёт только к выходу прибора из строя. Последствия такого отношения могут быть куда серьёзнее – от воспламенения электрощита до полного выгорания жилища. Об этом нужно помнить.

Вот к таким последствиям может привести неправильный выбор электросчётчикаФОТО: vrn-olekodundic.moy.su

Watch this video on YouTube
