Черная сталь
Сталь ржавеет. Особенно быстро она ржавеет при длительном контакте с водой. Именно поэтому заложенный в нормативные документы ресурс стальных стояков и подводок, прямо скажем, не поражает длительностью.
Нормативный срок службы
Главный документ, устанавливающий нормативные сроки службы инженерных коммуникаций в жилом здании — ВСН (ведомственные строительные нормы) за номером 58-88, принятые в 1988 году. Они регламентируют сроки техобслуживания, реконструкции и ремонта зданий.
Документ регламентирует порядок ремонта и реконструкции зданий
В приложении №3 к документу приводятся следующие цифры:
Элемент инженерной системы | Нормативный срок службы, лет |
Стояк или подводка холодного водоснабжения из газовых труб | 15 |
Стояк или подводка горячего водоснабжения из газовых труб в здании с закрытой системой теплоснабжения (без отбора горячей воды из системы отопления) | 10 |
То же, в здании с открытой системой теплоснабжения (ГВС отбирается из контура отопления) | 15 |
Полотенцесушители в системе ГВС | 15 |
Деструктивные факторы
Какие факторы ограничивают срок службы ВГП труб без антикоррозионного покрытия:
Изображение | Описание |
Стальные стояки водоснабжения. Первый свищ, заставивший мокнуть потолок, появился в перекрытии | Коррозия. Ржавление трубы ускоряют нарушенный внешний слой краски, частые отключения водоснабжения (в этом случае неокрашенная внутренняя поверхность трубы контактирует с обладающим высокой влажностью воздухом) и плохая вентиляция в санузле (читай — стабильно высокая влажность). Первые свищи появляются на продольных сварных швах (ВГП трубы ГОСТ 3262 — электросварные), на резьбах, где толщина стенок трубы минимальна, и в перекрытиях, где поверхность труб не вентилируется и (в случае стояков ХВС) непрерывно смачивается выпадающим на них конденсатом. |
Известковые отложения и ржавчина почти полностью перекрыли просвет в водопроводной трубе | Зарастание труб отложениями (прежде всего известковыми солями) и ржавчиной. Скорость зарастания прямо пропорциональна жесткости воды в регионе: там, где она по пути к потребителю размывает осадочные породы, просвет в водопроводе уменьшается гораздо быстрее. Сужение просвета приводит к падению напора воды на подключенных к водопроводу на сантехнических приборах. |
Диаметр стальных стояков подбирается с поправкой на уменьшение пропускной способности трубы из-за отложений | Диаметр трубопровода. Чем больше внутреннее сечение трубы, тем дольше она сохраняет приемлемую пропускную способность. |
Чем больше толщина стенки, тем дольше труба сможет противостоять коррозии | Толщина стенок. По ГОСТ 3262 производятся обыкновенные, усиленные и облегченные трубы. Понятно, что усиленные до появления первых сквозных свищей прослужат дольше. |
Химическая промывка способна преобразить старый водопровод
Реальный срок службы
На памяти автора минимальный срок беспроблемной службы стального водопровода ХВС в новом здании составил всего 10 лет. Дом строился и сдавался незадолго до распада Союза, в условиях жесткой экономии на стройматериалах и фактической неработоспособности советских норм и стандартов. Облегченные ВГП трубы, закупленные из соображений экономии, быстро и массово начали течь на сварных соединениях и резьбах.
На фото — типичное состояние стояка холодного водоснабжения после 20 лет службы
Старейшие инженерные системы из черной стали служат уже более полувека.
Помимо большой толщины стенок труб, их долгожительству способствуют:
- Низкий уровень влажности;
- Отсутствие конденсата на трубах ХВС;
- Периодическая покраска стояков и подводок;
- Низкое содержание минеральных солей в воде.
Расчет остаточного срока службы газопровода
Несмотря на нормативно установленный срок эксплуатации газопровода, который составляет не менее 40 лет, при обслуживании обязательно проводится оценка технического состояния — соответствует оно реальному сроку службы. Это делают путем сравнения фактических значений, полученных в результате измерений, с установленными критическими значениями параметров предельного состояния.
На продолжительность срока службы огромное влияние оказывают:
- место расположения газопроводов — проведенные в земле, находящиеся в подвальных помещениях и в квартирах;
- климатические условия — повышенная влажность, высокие или низкие температуры, удаленность от моря.
Помимо этих природных явлений на физические и механические свойства газовых труб, а также состояние их соединений влияют другие факторы, которые возникают на различных временных этапах эксплуатации. Подробнее о сроках службы газовых труб мы говорили в следующей публикации.
На уменьшение срока службы газопровода могут влиять:
- допущение ошибок при проектировании газопроводных сетей;
- низкое качество выполненных работ при их проведении;
- применение материалов, не соответствующих нормам противодействия коррозии;
- низкая эффективность электрохимической защиты;
- проведение текущих ремонтов с нарушением установленных норм.
В результате, срок службы газопровода может значительно уменьшится. Законодателем разработаны множество формул, с помощью которых можно вычислить оставшийся срок службы газопровода.
При обнаружении аварийного состояния газопровода необходимо немедленно обратиться в сервисную службу газоснабжающей компании либо в дальнейшем обращаться в Управляющую компанию. Если проблему решить не удалось, тогда следует обратиться в Роспотребнадзор, МЧС, службу по пожарному надзору и в прокуратуру
Существует несколько параметров, изменение которых ведет за собой уменьшение срока службы:
Эффективность работы электромеханической защиты, которая осуществляется проверкой уровня защищенности газопровода по времени и по протяженности.
Состояние изоляции. Критерием пикового состояния считается сквозные и сплошные повреждения. Оценка состояния определяется, исходя из изменения параметров внешнего вида покрытия, типа и материала изоляции, наличия повреждений на покрытии.
Степень коррозионных повреждений металла. Это наличие сквозных повреждений или остаточной толщины стенки, которая не позволяет дальнейшую эксплуатацию трубы газопровода. Результаты расчета в дальнейшем влияют на метод проведения ремонта.
Качество сварных стыков. При повреждении или определении утечки газа, стык подлежит незамедлительной проверке методами неразрушающего контроля.

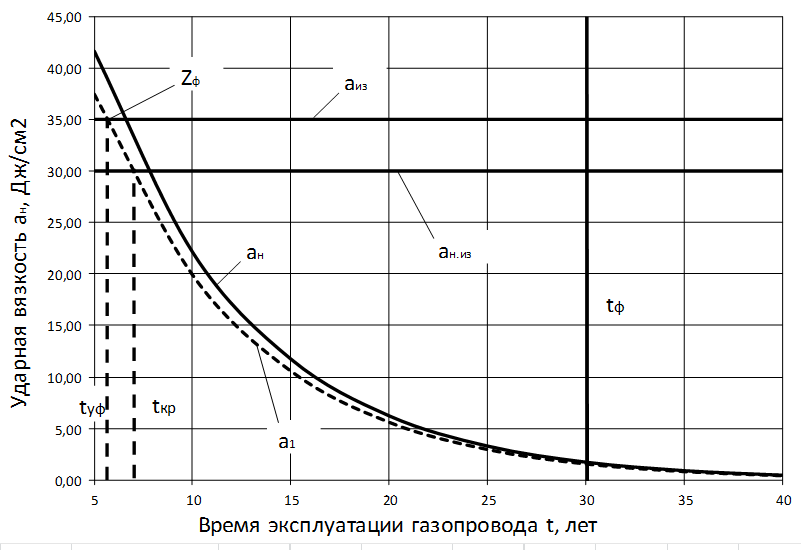

Физико-механические свойства металла. Выявление возможных деградационных изменений, таких как снижение пластичности, снижение ударной вязкости. Определение этих параметров производится посредством вычислений и, в зависимости от отклонения от допустимых значений, допускается необходимость замены.
Расчет остаточного срока службы проводится эксплуатационной организацией, которая проводит техническую диагностику и оценивает соответствие технического состояния газопроводов с начала эксплуатации и до момента, когда проходит 30 лет. Периодичность расчетов и проведения оценки – каждые пять лет.
Максимальный срок использования труб для газопроводов составляет 40 лет. Он рассчитывался для труб из малоуглеродистой стали при поддержании средних климатических условий: температура +20 градусов, влажность воздуха 60%. Несоответствие этим условиям значительно снижает срок службы газопроводов
При определении газопровода как работоспособного разрешается его дальнейшая эксплуатация. При частично неработоспособном состоянии необходимо провести дополнительное техническое диагностирование, которое выявит предельный срок его эксплуатации.
При определении состояния труб газопровода как предельное – необходимо назначить капитальный ремонт или его реконструкцию.
Плюсы и минусы стальных газовых труб
Изделия из стали обладают высокими оценками физических свойств. Несмотря на это при применении выявляются недостатки, которые могут повлиять на срок службы и условия эксплуатации газовых труб в многоквартирных домах.
Преимущества | Недостатки |
прочность высокого уровня | осложнения при демонтаже больших участков |
подходят для внутреннего и наружного использования | отсутствие возможности сгибать изделие в необходимом месте |
подходят для надземной и подземной укладки | большая масса элементов |
обеспечивают бесперебойную подачу за счет герметичности и надежности сварочных швов | легкие тонкостенные изделия проявляют склонность к образованию конденсата |
Для облегчения монтажных и строительных работ на некоторых участках газопроводов вводят в эксплуатацию трубы из полимерных материалов. У них есть свой преимущества и недостатки. Их выявляют при сравнении со стальными конструкциями этого типа:
В отличие от стальных труб полипропиленовые легко монтируются. Срок службы таких труб может доходить до 80 лет. Они могут быть применены только в тех случаях, если давление газа не превышает 1,2 МПа.
Диаметр труб из полипропилена, которые используются для газового провода, варьируется от 20 до 400 мм. Трубы характеризуется повышенной пропускной способностью по сравнению со стальными.
Основными минусами считают:
- деформацию при нагреве свыше 80 градусов;
- повреждения при сейсмической активности или пониженных температурах;
- разрушение структуры под воздействием ультрафиолетовых лучей.
При использовании газовых труб в жилых помещениях необходимо соблюдать правила эксплуатации:
- прокладка газовых труб невозможна в воздуховодах, вентиляционных шахтах в квартирах;
- трубы не должны перекрывать дверные или оконные проемы;
- доступ к трубам нельзя перекрывать стеновыми панелями, декором сложной степени демонтажа;
- расстояние до поверхности пола от газовой трубы должно иметь показатель не ниже 200 см;
- установка производится в жилых помещениях, высота которых не ниже 220 см;
- отделка потолков и стен в местах доступа к газопроводным трубам не должна содержать горючие материалы;
- для соединения используют сварку , в местах разъемов предусматривается открытый подход для осмотра и доступа;
- расположение труб относительно электропроводки должно отвечать предустановленным требованиям безопасности в конкретном жилом помещении;
- соединения труб предусмотрены для кухонь, оборудованных газовыми плитами, отвечающими нормам безопасности;
- расстояние от плит до стен должно быть не менее 7 см;
- жилые помещения, в которых устанавливаются газовые плиты, газовые колонки или котлы для нагрева должны иметь вентиляционные отводы;
- система газопровода не должна находиться рядом с охладительными приборами;
- при закреплении газовой трубы на стене используют специально предусмотренные приспособления.

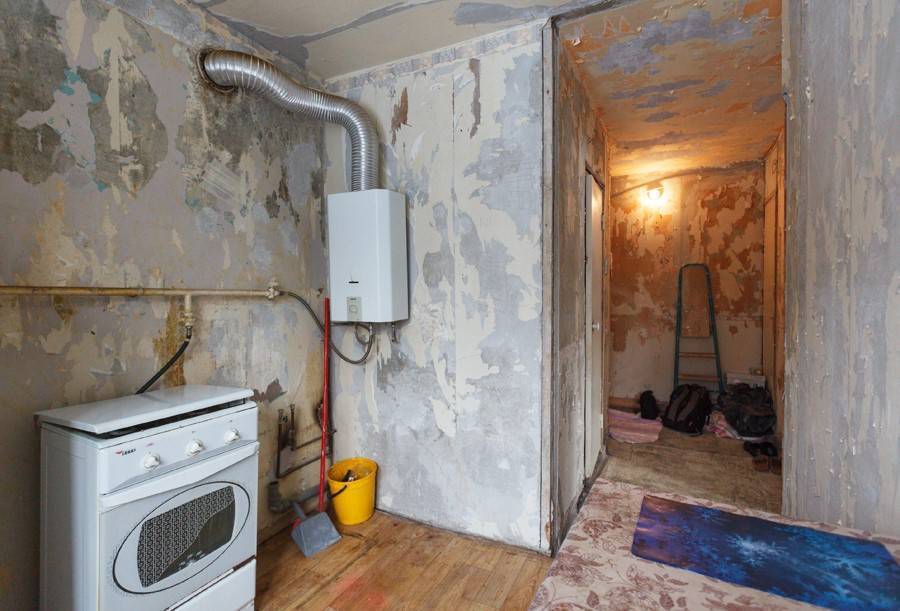

Рис. 2 монтаж системы газоснабжения в квартире
По СНиП (стандарту, установленному для строительных организаций) предъявляются требования к физическим свойствам газопровода и размерам конструкций:
- по толщине стенка проводного изделия должна быть около 3 мм для укладки под землей, толщина стенки для укладки над землей – не менее 2 мм;
- по диаметру стальные изделия для газопровода могут быть от 15 до 100 мм;
- пропускная способность таких изделий колеблется от 3 до 12 атмосфер, показатель зависит от места прохождения.
Трубы принято называть мерными, по длине достигающими 12 м. Немерными называют те, которые превышают по длине этот уровень.
Существуют предустановленные нормы, которые рассчитывают срок эксплуатации стальных изделий для проведения газа. Стальные конструкции имеют примерный период – 30 лет. На период может влиять присутствие внешних факторов. Особые условия создают риски снижения сроков службы.
Признаки, по которым можно определить, что трубы нуждаются в замене
Прежде, чем перейти к процессу замены, коммунальные службы проводят соответствующие экспертизы и замеры. На основании проведенных действий составляются протоколы, и газопроводные изделия готовят к замене.
Рис. 3 прибор учета газа в квартире
По результатам проверки необходима замена, если:
- произошло утончение стенок выше нормы;
- произошло изменение соединений сварки;
- происходит утечка газа по показаниям приборов учета.
Техническое обслуживание
Техническое обслуживание газопровода проводится лицензированными компаниями
Регулярное техническое обслуживание газопроводов дает возможность выявить и устранить аварийную ситуацию и продлить время их службы.
Техническое обслуживание газопроводов включает в себя такие мероприятия:
- Внешний осмотр на предмет обнаружения внешних повреждений, коррозии, отслоения защитного покрытия.
- Контроль работоспособности запорной и регулирующей арматуры.
- Проверка герметичности системы путем опрессовки.
- Восстановление целостности стыков.
- Удаление ржавчины, нанесение нового защитного покрытия.
- Замена аварийных фрагментов.
- Проверка оборудования на герметичность и возможность утечки.
Выполнять данные манипуляции имеют только квалифицированные сотрудники газовой службы.
Что делать для продления эксплуатационного срока?
На самом деле, сколько прослужит газопровод – зависит в том числе от потребителя.
Чтобы продлить срок его работы, необходимо системно соблюдать несложные правила:
- Правило #1. Своевременная проверка и осмотр труб. Для этого необходимо впускать проверяющих и стараться находиться дома, если о времени проверки сообщено заранее.
- Правило #2. Включение оборудования в правильной последовательности. Проведение опрессовки газовой системы согласно инструкции и правилам безопасности. Потребитель должен знать, какой вентиль за что отвечает. Если вы не осведомлены об этом – лучше проконсультироваться у газовиков, обслуживающих ваш дом.
- Правило #3. Срочная проверка при подозрениях на утечку газа. Звонить в газовую службу следует незамедлительно. Они обязаны оперативно выехать по указанному адресу. До их приезда – лучше перекрыть газовый вентиль в квартире.
Самостоятельно проверить утечку можно следующим образом: на участках труб, где особенно ощущается запах газа, помажьте подозрительное место мыльной пеной. Если на участке начнут вздуваться пузырьки – скорее всего, есть утечка.
Однако это не 100% метод определения утечки и тем более не профессиональный. Но для бытового применения за неимением профессионального оборудования – вполне подходит и, как показывает практика, довольно результативен.
Чтобы проверить, не произошла ли утечка газа, помажьте вентиль и места сварки мыльной пеной
Если выше рассказано, что нужно делать, чтобы продлить срок службы и нормальной эксплуатации внутренних газопроводов, то ниже говорится о том, чего делать наоборот не надо:
- перевязывать/обматывать трубы веревками;
- переустанавливать оборудование/менять участки газопровода самостоятельно;
- проверять утечку источниками открытого огня (зажигалок или спичек);
- деформировать (скручивать/сгибать) шланги, подключающие систему к плите.
Соблюдать эти правила необходимо не только для того, чтобы продлить «жизнь» ваших газовых труб, но и чтобы исключить риски возникновения опасных ситуаций.
Какой срок службы газовой плиты, колонки, котла по закону
Нормативный срок службы газовой плиты, водогрейной колонки или газового котла — это срок службы, установленный изготовителем оборудования. Фактический срок эксплуатации может значительно превышать нормативный срок службы!
Зачем устанавливают нормативный срок службы газового оборудования в доме, квартире
Закон РФ «О защите прав потребителей» от 07.02.1992 № 2300-1 (ред. от 11.06.2021) обязывает производителей бытового газового оборудования устанавливать срок службы газовых плит, водогрейных колонок и газовых отопительных котлов (статья 5 закона ОЗПП).
Нормативный срок службы и эксплуатации газового оборудования — это период, в течение которого изготовитель обязуется:
- Обеспечивать потребителю возможность использования газового оборудования по назначению.
- Нести ответственность за существенные недостатки, которые могут представлять опасность для жизни, здоровья потребителя, причинять вред его имуществу или окружающей среде.
По первому пункту, изготовитель обеспечивает возможность ремонта и технического обслуживания газового оборудования в течение всего срока его службы. Для этого, изготовитель обеспечивает ремонт и техническое обслуживание оборудования через сервисные центры. А также осуществляет производство и поставку в торговую и сервисную сеть запасных частей, даже если оборудование было снято с производства (статья 6 закона ОЗПП).
По второму пункту, потребитель вправе предъявить изготовителю (уполномоченной организации или уполномоченному импортеру) требование о безвозмездном устранении существенных недостатков оборудования, выявленных в течение установленного на товар срока службы. При этом, потребитель должен доказать, что они возникли до передачи оборудования потребителю или по причинам, возникшим до этого момента (статья 19 пункт 6 закона ОЗПП).
Существенный недостаток товара — неустранимый недостаток или недостаток, который не может быть устранен без несоразмерных расходов или затрат времени, или выявляется неоднократно, или проявляется вновь после его устранения, или другие подобные недостатки.
При этом потребитель вправе потребовать также полного возмещения убытков, причиненных ему вследствие продажи оборудования ненадлежащего качества (статья 18 пункт 1 закона ОЗПП).
Вред, причиненный жизни, здоровью или имуществу потребителя, подлежит возмещению, если вред причинен в течение установленного срока службы товара (статья 14 закона ОЗПП).
Вред подлежит возмещению независимо от срока службы газового оборудования в следующих случаях (статья 14 закона ОЗПП):
- Если потребителю не была предоставлена полная и достоверная информация о сроке службы.
- Если потребитель не был проинформирован о необходимых действиях по истечении нормативного срока службы и возможных последствиях при невыполнении указанных действий.
Для целей применения статьи 18 Закона «О защите прав потребителей», Постановлением Правительства РФ от 10 ноября 2011 года №924 (ред. от 27.03.2019) «Об утверждении перечня технически сложных товаров», утвержден перечень технически сложных товаров:
Пункт 12. Холодильники, морозильники, комбинированные холодильники-морозильники, посудомоечные, автоматические стиральные, сушильные и стирально-сушильные машины, кофемашины, кухонные комбайны, электрические и комбинированные газоэлектрические плиты, электрические и комбинированные газоэлектрические варочные панели, электрические и комбинированные газоэлектрические духовые шкафы, встраиваемые микроволновые печи, роботы-пылесосы, кондиционеры, электрические водонагреватели (п. 12 в ред. Постановления Правительства РФ от 27.03.2019 N 327)
Обратите внимание, в перечне отсутствуют газовые водогрейные колонки и отопительные газовые котлы!?
В каких случаях требуется экспертиза
Раньше эксплуатационные сроки газопроводов определялись положениями ПБ 12-529-03. После принятия ФНиП ПБ необходимость проведения экспертизы промышленной безопасности координируется с нормами и сроками, установленными п.7 Приказа Ростехнадзора №538 от 14.11.2013г.и п. 6.2.12 ГОСТ Р 54983-2012:
- по завершении расчетного эксплуатационного срока, указанного в проектно-технической документации;
- при отсутствии проектно-технической документации либо при отсутствии в ней расчетных эксплуатационных сроков исследуемого объекта;
- после повреждений газопровода, связанных с аварийной ситуацией;
- по завершении сроков, установленных предыдущими экспертизами;
- при изменениях, связанных с давлением газа;
- после аварий, не связанных с механическими повреждениями газопровода;
- после воздействия грунтовых деформаций и землетрясений свыше 6 баллов;
- по желанию собственника газопроводной сети.
Если в технической документации отсутствует расчетный срок службы, то он определяется пунктом 6.2.11 ГОСТ Р 54983-2012. Документом предусматриваются нормативные сроки для газопроводов, которые после их запуска в эксплуатацию варьируются в зависимости от материалов:
стальные подземные – 30 лет;
стальные надземные – 40 лет;
полиэтиленовые – 40 лет.
Документом ГОСТ Р 54983-2012 также устанавливается периодичность проведения ЭПБ: один раз в 5 лет для стальных подземных конструкций и не менее одного раза в 10 лет для надземных конструкций из стали и полиэтилена.
Предварительная документация
Перед началом ЭПБ собственники или организации, использующие газопровод, предоставляют экспертной компании техпаспорт или иную документацию с техническими характеристиками исследуемого объекта. Эти сведения необходимы для расчета стоимости и сроков проведения экспертизы, в ходе которой также могут потребоваться следующие документы:
- Акт о разграничении балансовой принадлежности объекта;
- Регистрационное свидетельство на газопровод;
- Лицензия Ростехнадзора на ОПО;
- Акт приемки объекта в эксплуатацию;
- Договор с аварийно-спасательной службой;
- Программа по организации производственного контроля;
- Договора на техобслуживание оборудования и автоматики безопасности исследуемого объекта;
- Прочее.
Этапы экспертных мероприятий
- На подготовительном этапе экспертной компанией в соответствии с законодательством запрашивается исходная информация об исследуемом объекте, включая проектно-техническую документацию, паспорта, протоколы, проведенных испытаний, сертификаты и декларацию промышленной безопасности ОПО, если предполагается ее экспертиза.
- Непосредственное проведение экспертных мероприятий начинается с определения правдивости и полноты предоставленных заказчиком сведений с оценкой их соответствия установленным нормативам и требованиям. Для визуального обследования объекта эксперты выезжают к месту его нахождения, чтобы провести техническое диагностирование его состояния с помощью измерительных устройств и прогрессивных методов неразрушающего контроля.
- Заключение ЭПБ составляется экспертной компанией по результатам проведенной работы. В нем содержатся выводы, подкрепленные доказательствами, о соответствии/несоответствии исследуемого объекта требованиям промышленной безопасности и возможность его дальнейшего использования. Копия проекта заключения вручается заказчику для рассмотрения и направления замечаний экспертной компании в течение 14 дней с момента получения. После внесения необходимых изменений заключение печатают в двух экземплярах, заверяют печатью и подписью руководителя экспертной компании. Документы прошиваются, на них указывается количество сшитых страниц и один экземпляр направляется заказчику.
- Внесение сведений в официальный реестр Ростехнадзора – этап, на котором экспертный центр готовит соответствующее заявление от имени заказчика и записывает проведение экспертизы на электронный носитель. Затем заявление, запись и заключение экспертизы подаются в территориальный орган Ростехнадзора, где заключение регистрируется с присвоением индивидуального номера и выдачей письма, подтверждающего занесение сведений в официальный реестр. Подача документов ограничивается 3 месяцами с момента подписания приказа о проведении ЭПБ. Регистрация положительного заключения означает возможность продолжения безопасной эксплуатации исследуемого объекта.
Общие требования к эксплуатации газового хозяйства
Все, что касается использования газа, четко регламентировано государством. Бытовая эксплуатация газовых коммуникаций должна выполняться в строгом соответствии с правилами, указанными в нормативных актах, которые утверждены правительством Российской Федерации.
Одним из основополагающих документов является Федеральный закон №184 – ФЗ «О техническом регулировании». В главах этого закона определены принципы технического регулирования, порядок проведения различного рода регламентных работ и проверка на соответствие нормам, порядок государственного контроля за эксплуатацией газового оборудования.
Помимо требований к эксплуатации газового оборудования существуют установленные технические нормы к газу, поставляемому для бытового использования. Его характеристики должны соответствовать действующим стандартам
Еще один документ, которому должны соответствовать газовые коммуникации — Национальный стандарт Российской Федерации (ГОСТ Р 54961-2012), непосредственно рассматривающий все, что касается газораспределительных систем и сетей. В нем подробно расписаны общие требования и стандарты эксплуатации систем газового оборудования, установлен срок эксплуатации газопроводов.
Требования, указанные в Национальном стандарте, должны соблюдаться лицами, осуществляющими эксплуатацию газового оборудования. Это касается как юридических, так и физических лиц, владельцев частной собственности и арендующих помещения, жителей многоквартирных домов, владельцев гостиниц, ресторанов, технических производств и др.
Так, в ходе постоянного пользования газопроводом и газовым оборудованием необходимо выполнять следующие виды работ:
техническое обслуживание;
текущие и капитальные ремонты в соответствии с планом;
аварийно-восстановительные ремонты в случае нарушения стабильной работы системы газоснабжения;
работы по отключению и демонтажу неиспользуемых газовых систем.
Работы с газовым оборудованием должны быть проведены при неукоснительном выполнении всех требований техники безопасности и рекомендаций, указанных в технической документации, которые разработаны в соответствии с особенностями эксплуатации каждой отдельно взятой системы газоснабжения.
Стоит отметить, что в многоквартирных домах такие процессы как ввод в эксплуатацию, переустройство систем газоснабжения и вывод из эксплуатации должны обеспечиваться специальными организациями, имеющими аккредитацию на проведение такого рода работ.
Все, что связано с сетями газораспределения, эксплуатируемыми на производствах (эксплуатация, обслуживание, ремонт и ликвидация) регулируется Федеральным законом «О промышленной безопасности опасных производственных объектов» (N116-ФЗ) и техническим регламентом. Они регламентируют порядок использования и обеспечение безопасности сетей газораспределения
Проживающие жилых и многоквартирных домах, а также в общественных и административных зданиях, в которых проведена система подачи газа, должны иметь следующие документы:
исполнительная и проектная документация на строительство газовых сетей;
акт приема в эксплуатацию сети газопотребления;
разрешение на запуск газового оборудования и ввода газовых сетей в эксплуатацию.
При потере этих документов, их восстановление производится путем визуального осмотра, проведения фактических замеров и технических обследований, которые позволят получить полную информацию по эксплуатируемому газовому оборудованию и трубопроводам.
3 Расчёт остаточного срока службы газопровода по изменению ударной вязкости металла
3.1
Поправочный коэффициент условий эксплуатации при изменение данных по
температуре
где , – параметры, учитывающие влияние
изменения температуры на ударную вязкость (табл. 4 ).
3.2 Фактическая
величина ударной вязкости материала в точке замера с учётом влияния температуры
где – фактическая измеренная величина
ударной вязкости материала в точке замера, .
3.3 Снижение
трещиностойкости (ударной вязкости) металла труб в результате старения
где – параметры, отражающие процесс
старения относительно исходного значения ударной вязкости (табл. 4 ); – исходное значение ударной вязкости, (табл. 2 ).
Результаты
расчёта приведены в табл. 3.
3.4 Значение
Для
другого времени эксплуатации газопровода расчёт производиться аналогичным
образом. Результаты расчёта приведены в табл. 3.
3.5
Таблица результатов расчёта
Таблица
3
Результаты
расчёта
5 | 41,63 | 37,46 |
10 | 22,12 | 19,91 |
15 | 11,75 | 10,57 |
20 | 6,23 | 5,61 |
25 | 3,30 | 2,97 |
30 | 1,75 | 1,57 |
35 | 0,92 | 0,83 |
40 | 0,49 | 0,44 |
3.6
Построение графика
Рисунок
2. График для определения остаточного срока службы по ударной вязкости
