Самостоятельная сборка вводного электрощита для квартиры

Вам нужен электрический щит?

1. Если у вас есть проект нужного изделия и вы знаете компоненты какого производителя нужны, то отправитьте заявку к нам на почту info@esseo.ru Оставьте информацию о сроках работы, свои координаты и укажите точное место доставки. Наши консультанты свяжутся с вами.
2. Если вы знаете размеры необходимого вам электрощита, но у вас нет его схемы, то просто оставьте заявку на нашем сайте в разделе «Запрос на расчет» Исходя из расчета мы предложим вам выгодную цену на электрический щит и наилучшее техническое решение.
3. Если же у вас нет схемы и остальной информации касательно функциональности и компоновки изделия, то купить электрический щит или шкаф, вы можете связавшись с нами любым удобным для вас способом. Мы с нуля создадим нужную схему для вашего технического задания или разработаем техническое задание электрощитового оборудования вместе с вами. А на сборку и монтаж не потребуется много времени.

Особенности монтажа

Для мощных электроприборов, например, бойлеров от 3.5 кВт крайне рекомендована индивидуальная линия со своей защитной автоматикой. Более надежным считается вариант включения не через розетку, а подсоединение напрямую в щиток, конечно, через защитное подключение. Желательно выбирать автоматику, размыкающую и фазу, и ноль (двухполюсную).

Указания выше носят рекомендательный характер. Любое оборудование можно подсоединять на линии с иными потребителями, но надо рассчитать проводку под их совокупную мощность. А также сложнее подобрать автоматику, есть больше риска, что будут ложные тревоги. Нет особо критичных замечаний и для подключения через розетку, если она подобрана под параметры потребителей (изделие должно быть рассчитано на 16 и больше Ампер).

Если будет одно общее УЗО+АВ, то сложнее определить, где неполадка, где произошел пробой, утечка. Обесточится вся сеть, поэтому обычно ставят не общую автоматику, а на несколько линий (отдельно на освещение, на мощное устройство и так далее).

Когда выбивает

У подключенного устройства одна задача — обесточить линию, когда ток попадает на электроприбор (его конструкцию, корпус). Данный аппарат улавливает колебания не доступные автоматическому выключателю, поэтому последний ставят к нему в пару, таким образом, обеспечивается полная защита — от скачков, превышений (АВ) и от утечек (УЗО). В АВДТ все эти функции в одном корпусе.

Причины, когда отщелкивается вышеуказанная связка, обесточивая сеть:

• утечки, КЗ, при сверхтоках. Часто такое возникает при повреждении изоляции (старая проводка), при пробоях ТЭНов, неполадках электросхем внутри прибора;
• ложная сработка — выбран слишком чувствительный аппарат, граница отключения слишком низкая;
• возникло замыкание на «земле» или «нуле» в розетке, при их объединении;
• в условиях, провоцирующих опасные факторы: при влажности, во время грозы с молниями;
• неправильный подбор и установка.

Проверка исправности

Процесс как правильно подключить УЗО предполагает его проверку. Способы процедуры — отдельная тема, особенно по лампе-контрольке, поэтому перечислим их вкратце:

• кнопкой «тест» («Т») на корпусе изделия. При нажатии имитируются условия сработки: на фазе ток превышает значение на нейтрале. Минусами способа являются неполные данные, так как возможны обстоятельства, когда аппарат исправный, например, при неправильном монтаже, поломке тумблера «Т» (брак);
• этот метод годится только для электромеханических моделей.  Удобно применить на месте при покупке. Суть: нагрузка идет только на одну катушку, появляется разница величин. Аппарат отсоединяют, на клеммы с одной стороны цепляют проводки от батарейки или маломощного БП (зарядка для смартфона), но ток источника должен равняться уставке аппарата или превышать ее. Соблюдают полярность, если нет срабатывания, меняют ее, если же и после этого нет реакции, изделие неисправное или электронного типа.
• третий метод — лампой-контролькой создают реальную утечку. Сборка: к патрону прикрепляют проводки для прикасания к клеммам. Подбирают мощность лампочки: для уставки защиты в 30 мА подходит 10 Вт. Будет забираться 45 мА (I=P/U=>10/220=0.045). Если 100 мА, то подойдет 25 Вт. Превышающая уставку мощность для проверки рабочего состояния не важна. Но при учете раскалибровки ее надо учесть точно. Берут лампочку с точным совпадением, под мА. Если таковой нет, то для получения и модулирования нужной мощности в сборку включают сопротивление — резисторы.

Создаем схему

Итак, линии проложены, кабеля размечены и их концы висят возле бокса. Но время сборки электрического щита еще не наступило. Перед монтажом нужно создать схему подключения автоматов, нулевых кабелей, заземления, счетчика, иначе вы запутаетесь и что-то присоедините не туда.

При составлении схемы подключения старайтесь компоновать автоматы по логическому принципу. Размещайте их не хаотически, а покомнатно. К примеру, сверху поставьте автоматы на освещение, а снизу — на розетки. Соседние комнаты должны быть рядом на автоматах, чтобы не запутаться. Продумайте, как именно вы будете размещать все устройства на рейке, составьте оптимальную схему, посчитайте, чтобы концов проводов хватило все соединить. Не надо торопиться. Планирование — залог долгой и беспроблемной работы.

Назначение оборудования и важность расчётов

Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара

Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью.. Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов

В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток

Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.

Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.

Примерная схема построения электрощитаИсточник ul-avesta.ru

Схема распредщитка

Если решено компоновать распредщит самостоятельно, начать стоит с разработки схемы. В ней должно быть прописано все, от вводного автомата и до выключателей. Схема в старом жилом фонде будет двухпроводной (без заземления). В этом случае PE-шина не требуется.

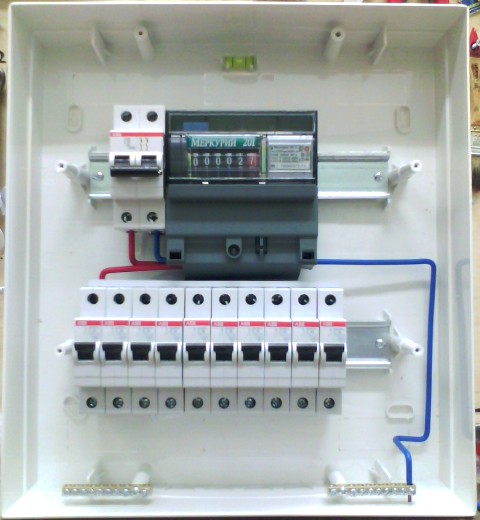

Для небольшой однокомнатной квартиры простая компоновка щитка будет включать в себя:

• Вводной двухполюсной автомат (32 А);
• Счетчик электроэнергии;
• УЗО на два полюса 40 А с током утечки 30 мА;
• 3 автомата на 16 А каждый (отдельно на освещение, на розетки и на стиральную машину);
• Корпус щитка;
• DIN-рейки для крепления;
• N-шина, предназначенная для подключения нулевого проводника.

Дополнительно может быть установлено реле контроля напряжения. Оно защитит от скачков напряжения в случае отгорания нуля. Этот прибор срабатывает при контакте нуля и фазы. Реле разрывает цепь, защищая подключенную бытовую технику от поломок.

В случае частых командировок мастера советуют подключать холодильник на отдельный аппарат. В итоге всю технику кроме него можно будет обесточить.

Для квартир с большей площадью и соответственно большим потреблением электроэнергии, требуется увеличить количество автоматов. Устанавливаются они на контуры с крупной бытовой техникой (например, на посудомоечную машину или кондиционер), а также на каждое отдельное помещение. Дополнительно могут быть установлены УЗО меньшего номинала для обеспечения защиты от поражения током.

В новых домах может быть заведен дополнительно контур заземления (PE-проводник). В этом случае схема распредщитка будет иной. Для небольшой однокомнатной квартиры щиток будет включать в себя следующие элементы:

• Бокс с Din-рейками;
• Вводной автомат на 40 А;
• Счетчик;
• УЗО двухполюсный 50 А с током утечки 30 мА;
• 4 автомата (три из них на 16 А и дополнительный на 25 А для подключения электроплиты);
• Нулевая (N) и заземляющая (PE) шины;
• Соединительная шина для автоматов.

В многокомнатной квартире с большим числом контуров требуется установка дополнительных УЗО со значением 16-25 А на 10 мА. Эти аппараты быстрее среагируют на утечку, тем самым обеспечив селективность при отключении. Стиральные машины часто из-за проблем с внутренней проводкой бьются током, если коснутся мокрыми руками. Это может стать источником смертельной опасности для детей или людей, имеющих проблемы с сердцем. УЗО «заметит» небольшую утечку тока в контуре и отключит электроснабжение при соприкосновении корпуса и оголенного провода.

Трехфазная схема встречается в новых домах или в таунхаусах. Напряжение в этом случае не 220, а 380 В. Схема распределительного щитка в этом случае сложнее, она включается в себя трех- и однофазные компоненты. Щиток будет включать в себя следующие компоненты:

• Вводной автомат на четыре полюса и 63 А;
• Счетчик;
• УЗО четырехполюсное 40 А на 30 мА;
• Линейные однополюсные автоматы (на 16,25 и 40 А);
• Дифавтоматы на два полюса для защиты кухонной техники или для установки гидромассажного оборудования в ванной, их может заменить пара УЗО и автомат;
• Нулевая и защитная шины;
• Гребенки для распределения нагрузки пофазно.

Для частного дома эта схема может быть дополнена установкой общего УЗО для защиты от возгорания.

В некоторых домах заведена трехфазная сеть, но напряжение в 380 В предусмотрено только для питания электроплиты. Вся остальная техника запитывается от 220 В. В этом случае схема щитка получается комбинированной. На входе устанавливается автомат на три полюса на 63 А, после чего монтируется счетчик. Далее кабель пускают по двум направлениям. В первом убирается лишняя фаза и монтируется однофазное оборудование. Второе направление остается без изменений, плита подключается через трехполюсной автомат и УЗО.

Необходимые инструменты и подготовка к работе

Схема составлена, расположение элементов продумано. Далее пришло время установить сам бокс, если вы не сделали этого раньше. Монтаж распределительных щитовосуществляется согласно его типу: он может быть утоплен в стене (придется вырезать проем) или просто крепиться к ней, выступая на определенную ширину. Врезку ящика осуществляют при помощи шлифмашинки с алмазным кругом. Ящик прикладывают к стене, обводят карандашом или мелом по контуру, затем вырезают прямоугольник, “дробят” его на квадратики алмазным диском, а затем при помощи перфоратора или долота выбивают их на нужную глубину. Крепление производится дюбелями или саморезами.

Также для подключения вам понадобятся отвертки (крестообразные и обычные), мультиметр (для прозвона), нож для снятия изоляции, клеммы для соединения проводов или паяльник с оловом и припоем для спайки. Мы рекомендуем использовать клеммы — они надежные, стоят недорого и значительно ускоряют процесс сборки.

Что должно быть в электрощитке

В квартире и на даче есть несколько вариаций компоновки электрощитка. В большинстве случаев, это касается места монтажа вводного автомата и счетчика. В дачном домике могут счетчик разместить на столбе, а автомат — на стенке дома, практически под крышей.Иногда счетчик устанавливают в доме, но только в том случае, если постройка очень старая и нет других вариантов. На данный момент в жилых постройках приборы учета ставят довольно редко. Не смотря на то, что не было официальных поправок, связанных с этим вопросом. Если счетчик стоит внутри жилища, сетевая компания может установить свой счетчик с удаленной передачей данных между высоковольтной линией и кабелем ввода в дом.

Как правильно собрать силовой электрощит

Перед началом работы требуется подготовить запасное освещение для рабочей зоны. Кроме того, понадобится стол, на котором будут лежать комплектующие и инструменты. Схему сборки и монтажа электрощита нужно повесить так, чтобы она была хорошо видна. После этого следует обесточить вводной кабель. Работа производится в несколько этапов:

1. Сборка и предварительная установка ящика. Корпус требуется сначала подготовить:

• удалить заглушки, расположенные на стенах ящика;
• привинтить DIN-рейки;
• смонтировать на стенках шины заземления и нейтрали;
• снять дверцу;
• подсоединить монтажные кронштейны.

После этого встроенный ящик можно закрепить на месте на время, чтобы проверить, насколько качественно создана ниша. Затем его сразу нужно снять. Это облегчит работу с проводами.

Предварительная подготовка проводов. Сначала их подгоняют по длине. Должен остаться запас, чтобы можно было без труда добраться до далеко расположенной шины или автомата защиты.

После этого требуется удалить внешнюю изоляцию с кабелей, используя специальный инструмент. Очищать провод нужно так, чтобы на входе в ящик еще оставалась изоляция.

Установка конструкции на подготовленное место. Внутрь нужно проложить вводной кабель и все проводники.
Провода должны лежать в один слой с учетом порядка расположения автоматов, к которым они впоследствии будут подключаться.

На DIN-рейке сначала фиксируют УЗО, после него — относящиеся к нему автоматы. в конце устанавливают самостоятельные автоматы и иные модульные устройства.
Сразу всю автоматику монтировать не обязательно. Можно запитывать устройства по очереди, по мере того, как они будут крепиться к рейке. Кроме того, нужно установить счетчик.

Жилы каждого из потребителей энергии или группы потребителей следует подключить к относящимся к ним шинам и автоматам. Работу следует производить справа налево, подводить жилу к точке фиксации, после чего отрезать все лишнее. Провода прокладываются вертикально и горизонтально, а все повороты осуществляются лишь под прямым углом. Когда места не хватает, допустимо провести провода за DIN-рейкой.

С конца каждого провода на 1 см удаляется основная изоляция, на мягкие шины надеваются наконечники, после чего концы заводятся под зажимы автоматов и хорошенько затягиваются специальными клеммами. Подключение проводника к автомату обустраивается снизу, а подача напряжения на автомат — сверху.

Чтобы проверить надежность фиксации, нужно слегка подергать руками провод. Медь не должна выступать над автоматами, но и изоляция не должна быть зажатой. Провода можно собрать в пучки, закрепив стяжками из пластика, и разместить за рейкой.

Подсоединение вводного кабеля: его зажимают на главном автомате, при этом заземляющая жила сразу уходит на шину. С автомата ноль и фаза идут на счетчик или раздаются по схеме.

Последний этап. Если проводка полностью подготовлена, все потребители электрической энергии были подключены, можно проверить систему, по очереди подав на каждую из линий отдельно нагрузку. Если никаких проблем не обнаружено, можно произвести полное подключение. Останется лишь промаркировать автоматические устройства, приклеить схему к дверце, вернуть крышку на корпус.

Грамотно и аккуратно осуществленная сборка электрощитка гарантирует, что вся проводка будет исправно функционировать долгие годы. Нежелательно экономить, выбирая комплектующие. Только действительно качественная автоматика позволяет предупредить вероятность серьезных аварий и сохраняет жизнь проживающих в квартире или доме людей.

Видео-инструкция, как правильно собрать электрощиток своими руками:

Необходимые инструменты и подготовка к работе

Схема составлена, расположение элементов продумано. Далее пришло время установить сам бокс, если вы не сделали этого раньше. Монтаж распределительных щитовосуществляется согласно его типу: он может быть утоплен в стене (придется вырезать проем) или просто крепиться к ней, выступая на определенную ширину. Врезку ящика осуществляют при помощи шлифмашинки с алмазным кругом. Ящик прикладывают к стене, обводят карандашом или мелом по контуру, затем вырезают прямоугольник, “дробят” его на квадратики алмазным диском, а затем при помощи перфоратора или долота выбивают их на нужную глубину. Крепление производится дюбелями или саморезами.

Также для подключения вам понадобятся отвертки (крестообразные и обычные), мультиметр (для прозвона), нож для снятия изоляции, клеммы для соединения проводов или паяльник с оловом и припоем для спайки. Мы рекомендуем использовать клеммы — они надежные, стоят недорого и значительно ускоряют процесс сборки.

Распространённые ошибки при подключении автомата к сети

К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.

Зажим провода вместе с изоляцией

Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.

А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.

Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.

Подключение к автомату нескольких проводов разного сечений

Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.

Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.

Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.

Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.

Неправильное формирование концов жил

Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.

Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.

Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

Кроме компонентов щита необходимо:

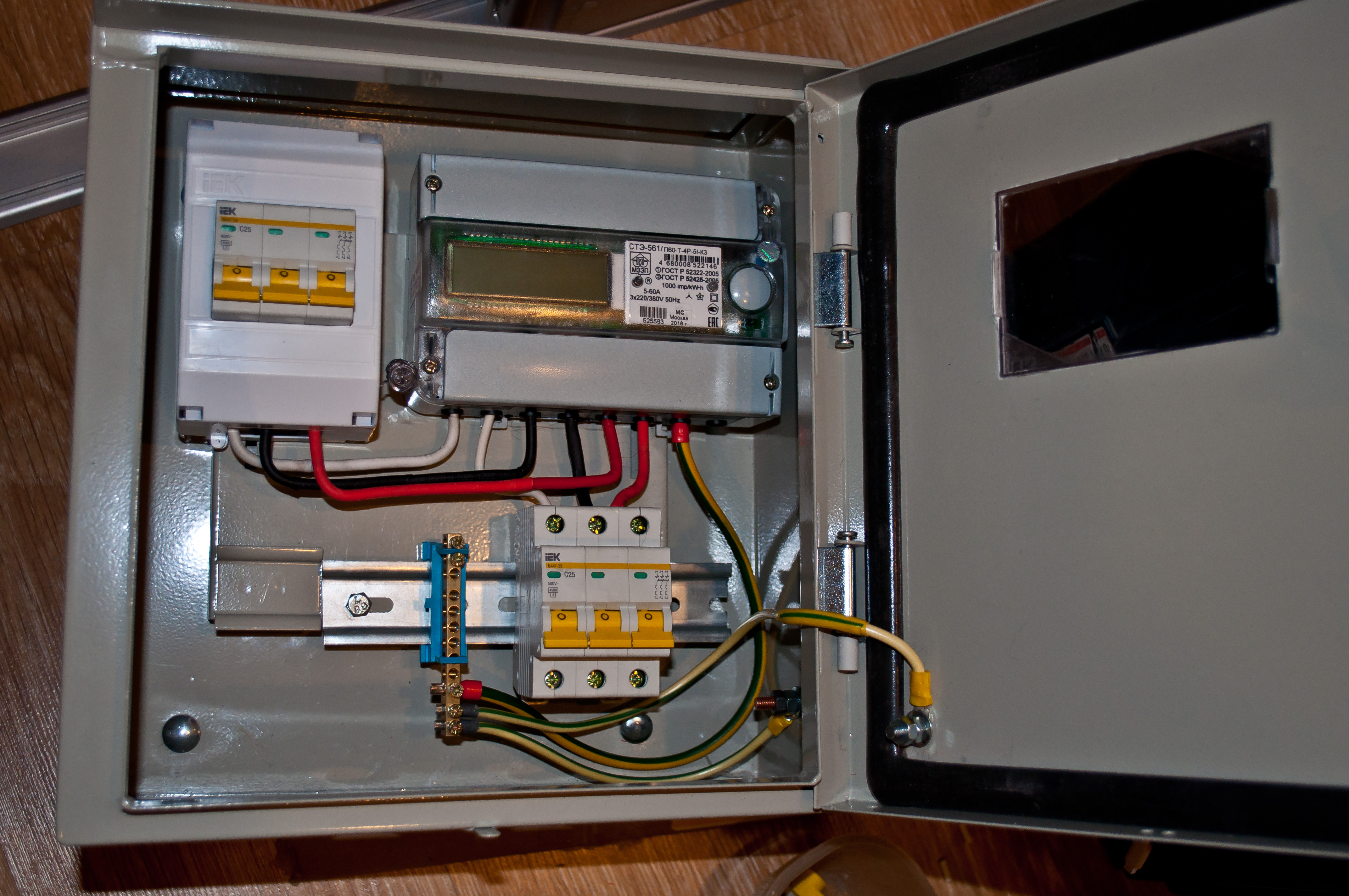

Как я установил щит учета на опору

• • • Вводной кабель марки СИП-4 4х16 для подключения щита к линии на верхушке опоры
    • Обычно высота опоры 5-7 метров, но лучше померить ее заранее и взять провода с запасом
    • Комплект для спуска кабеля по опоре. Кабель по ТУ нужно поднять от щита до верха опоры. Сделать это нужно обязательно в гофре или кабель-канале отстоящим от опоры на 10 см.Делается это для того, чтобы если вдруг местному электрику захочется, забраться на опору с помощь когтей, то он бы не повредил ими кабель. Я это сделал с помощью шпилек м6, отрезков din-рейки. ПВХ трубы и сантехнических хомутов
    • Кабель марки СИП-4 4х16 для создания линии от ВРУ до вввода в дом
    • Комплект прокалывающих зажимов и подвесов для СИП
    • Кусок металлического уголка 50х50 мм около 2х метров для создания повторного заземлителя, потому что контура заземления на своей опоре я не обнаружил, а щит нужно обязательно заземлить

Как надо выполнить сборку силового электрощита

До начала сборки надо выполнить подготовку запасного освещения, стола для инструмента и арматуры, удобно расположить схему сборки и монтажа и провести обесточивание вводного кабеля.

Сборочные операции осуществляют по алгоритму:

• выполняют сборочные операции и приготовление ящика к монтажу – удаляют заглушки, проводят закрепление DIN-рейки, шин заземления и нейтрали, снимают дверцу, присоединяют кронштейны;
• подготавливают провода – регулируют по длине, снимают наружную изоляцию, частично оставляя ее на концах;
• размещают электрощиток на приготовленном месте – внутри прокладывают кабель ввода и провода согласно запланированного монтажа автоматов;
• на DIN-рейку крепят УЗО, автоматы и электросчетчик;
• подключают к шинам и автоматам жилы проводов пользователей и их групп, их укладывают по горизонтали и вертикали, повороты выполняются под прямым углом. С концов проводов удаляют изоляцию, одевают наконечники, концы заводят под автоматы;
• подсоединяют вводной кабель – зажим выполняют на основном автомате, ноль и фазу подводят к счетчику или раздают по потребителям;
• финальный этап – при подготовке проводки и подключении пользователей проводят проверку системы путем подачи нагрузок на каждую линию, производят полное подключение, маркируют автоматы, приклеивают схему, возвращают крышку на корпус.

При правильном проведении сборки электрощитка гарантируется надежное продолжительное функционирование. Рекомендуется подбирать комплектующие высокого качества, что обеспечивает предупреждение аварий и сохранение жизни людей.

Особенности установки автоматических выключателей

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 “Сечение проводов по длительно допустимому току”), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

• однополюсные, применяется в сети 220 вольт, подключается только один фазный провод;
• двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза;
• трехполюсные, применяется в сети 380 вольт, подключается три фазных провода;
• четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой.

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

• контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет);
• в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения, так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику);
• провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все);
• простота монтажа автомата (устанавливается одним щелчком на дин рейку);
• при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же).

Выбираем электрощит в квартиру

Предварительно, до проведения всех работ по установке электрощита, составляется план прокладки проводки с указанием всех точек потребления энергии.

Распределительные щиты выпускаются в модульном исполнении, т. е. все приборы имеют размеры кратные 18 мм, 36 мм и т. д. Стандартные корпуса рассчитаны на размещение кратного количества модулей – 6, 9, 12, 18, 24 и т. д.

В электрическом щите, предназначенном для установки должно быть место, подготовленное для монтажа счетчика учета электроэнергии. Корпуса электрощитов производятся в Белоруссии и имеют стандартные размеры для размещения сетевого оборудования.

Большую роль в снабжении квартиры электрической энергией играет правильный выбор электрического щитка

Основное внимание уделяется трем аспектам:

• местонахождению электрощита;
• комплектации оборудованием;
• особенностям монтажа и подключения электрощита.

Выбор места установки щитка зависит от планировки квартиры, но наиболее удобным, считается установка возле входной двери, на уровне доступном для снятия показателей электросчетчика и ремонта электроприборов.

Для монтажа электрощита в квартире также необходимо учитывать метод прокладки электрокабеля в помещениях. Используется два основных типа монтажа электропроводки:

• наружная – прокладывается сверху штукатурного слоя отделки стены;
• внутренняя – для данного типа проводки в стене пробивается специальный паз с дальнейшей укладкой кабеля.

Ориентируясь на тип проводки, подбирается тип электрощита. Материалом для изготовления корпуса щитка служит:

• металл, имеющий специальную окраску или жаростойкое покрытие;
• прочный термостойкий пластик.

Отделка внутренней и внешней поверхности щита выполняется специальными красками различных цветов согласно требованиям техусловий.

Щиты производятся в различной комплектации и габаритов:

• в каркасном исполнении;
• разборные;
• цельнометаллические.

Выбор: Необходимая марка электрощита подбирается в зависимости от техусловий и габаритов ниши для установки.

Это интересно: Фундамент для дома из керамзитоблоков

Монтаж и соединение комплектующих в корпусе

После приобретения всех комплектующих приступают к их установке в мини-бокс:

1. В установленный корпус заводят все кабели групп потребителей и зачищают их концы;
2. На проектное место в боксе монтируют DIN-рейку – основание для крепления всех комплектующих щитка;
3. Автоматические выключатели, УЗО и счётчик крепятся на рейке – фиксацией до щелчка;
4. Монтируются нулевая и заземляющая шины;
5. Нарезаются соединительные провода необходимой длины;
6. Все элементы соединяются между собой согласно схеме;
7. Проверяется соответствие конструкции щитка схеме и выполняется подтяжка клемм;
8. Включается вводный автомат.

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Подключение кабелей – ввод и разделка внутри щитка

Правильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.

Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.

Подключение кабелей к щитку

Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали. Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо. Так что экономить какой-то десяток сантиметров не стоит.

Выводы по итогам проделанной работы

Сейчас не имеет смысла говорить о величине моих финансовых затрат. Любые расходы всегда зависят от качества продукции, фирмы-производителя элементов автоматической защиты и других деталей, необходимых для сборки. Скажу лишь одно – экономия на оплате труда специалиста составила порядка 10 000 рублей. На всю работу (подобного опыта у меня не было) ушло в общей сложности около 5 часов. Опять же, сэкономленная сумма может быть в разы больше. Во многом она зависит от региона, средних цен и зарплат в городе. Однако, даже экономия небольшой суммы стоит того, чтобы выполнить всю работу самостоятельно. Да и опыт никогда лишним не будет.

Редакция Homius.ru приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица не только будут опубликованы на страницах нашего онлайн-журнала, его авторы получат небольшое материальное вознаграждение.

Следующая ИСТОРИИКак я возводил беседку для барбекю своими руками: опыт читателя Homius
