Установка фурнитуры
После окончания отделочных работ начинаем установку механизмов розетки. До начала работы проверяем отсутствие питания в сети. Рекомендуется перекрыть подачу тока непосредственно в распределительном щите. Для этого нужно отключить защитные автоматы.
Подключение проводов в розетку осуществляем в зависимости от вида розетки (винтовая, пружинная). Здесь рассмотрим установку розетки с пружинными клеммами.
Подготавливаем провода, для чего удаляем внешнюю защитную оболочку питающего кабеля. Зачищаем концы жил на 10 – 12 миллиметров. Направляем жилы в клеммы розеточного механизма. Желто-зеленый заземлительный провод вставляем в центральную клемму, голубой провод (ноль) отправляем в левую, белый провод (фазный) стыкуем с правой клеммой.
Работа с проводкой требует определенной квалификации, и браться за нее не специалистам не рекомендуется. Однако если имеются базовые знания по электротехнике и нужный инструмент, то при соблюдении техники безопасности вполне можно самостоятельно справиться с установкой розетки в бетонную стену.
Когда подрозетника нет вообще
Редко, но бывает и такое – болтается розетка, а когда ее разберешь, оказывается что она просто упирается распорными усиками в стену, хорошо если бетонную.
Правильное решение проблемы только одно – установить подрозетник, так как стальные усики со временем раскрошат даже самый прочный бетон и розетка вывалится наружу.
Если нет другого выбора, кроме как закрепить розетку в стене (подрозетника нет и приобрести его негде), то можно сделать самодельное крепление для розетки. Для этого понадобится изготовить чопики : из плотного линолеума, наждачной бумаги или пары кусочков деревянной доски – желательно не пересушенной, чтобы не раскололись при затягивании крепежных болтов.
- Надо примерить в каком месте в стену упираются распорные усики и аккуратно выдолбить там небольшие углубления.
- Под размер полученных ямок вырезаются чопики. Если это линолеум или наждачка, то желательно сворачивать их вдвое, гладкой стороной вовнутрь, чтобы шершавая касалась стены и крепежных усиков. Дереву просто придается нужная форма – в отличие от классических чопиков, которые делаются цилиндрическими, эти надо изготовить прямоугольными.
- Дальше чопики вставляются в крепления, к ним подводится розетка и затягиваются болты, которые распирают крепежные усики.
Этот метод может оказываться действенным даже для стен не из самого твердого материала, такого как саманный кирпич, но по возможности все равно рекомендуется сделать правильное крепление с применением подрозетников.
Длина зачистки изоляции
При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.
Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.
Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.
Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.
С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.
А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.
Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.
Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.
Хотя у каждой марки, есть как свои преимущества, так и недостатки.
Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.
Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.
На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.
Но обычно, оголенная часть жилы не должна превышать 8-10мм.
Длина проводов торчащих из подрозетника выбирается исходя из:
удобства монтажа
глубины подрозетника
Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.
Плинтусы такого вида бывают трёх типов
- Простой: ПВХ плинтус, исполненный с одним кабель каналом.
- Широкий: ПВХ плинтус, исполненный с двумя кабель каналами.
- Наращиваемый: ПВХ плинтус, на который при необходимости можно монтировать ещё несколько кабель каналов.
Плинтуса с кабель каналом получили очень широкое распространение благодаря своим несомненным достоинствам, к числу которых относятся:
- Относительная дешевизна этих изделий по сравнению с аналогами из других материалов.
- Монтаж таких плинтусов с кабель каналом настолько прост, что человеку его осуществляющего не требуется специальной подготовки.
- Наличие специально изготовленных каналов для укладки кабелей и проводов, а также возможность использовать для этих целей технологические пустоты в плинтусе.
- Возможность сочетать плинтус по цвету с покрытием пола и стен.
- Простота работ по добавлению в канал новых кабелей и проводов.
- Отсутствие необходимости особого ухода за ними – покраски, помывки.
- Устойчивость к воздействию влаги, сухости, солнечных лучей, перепаду температур.
Последовательность работ по установке, монтажу и эксплуатации плинтусов такого предназначения одинаковы, поэтому рассмотрим эти работы на примере простого плинтуса.
Монтаж плинтуса с кабель каналом не требует диагональных спилов
Как правило, такие плинтуса имеют фигурный профиль аналогичный тому, какой придают плинтусам, сделанным из других материалов, но цельных. Прежде чем приобрести такой плинтус с кабель каналом необходимо тщательно обследовать помещение, в котором они будут смонтированы. В процессе обследования необходимо установить следующие детали.
- Периметр помещения – для того, чтобы знать какое количество метров плинтуса покупать. Следует учесть, что такие плинтуса выпускаются только одной стандартной длины – 2,5 метра. Поэтому в зависимости от длины стены придётся их обрезать или наращивать. При наращивании образуются стыки, которые нужно будет декорировать и концы сращиваемых деталей соединять между собой. Для этого потребуются стыковочные элементы. Нужно знать их количество. В зависимости от того какое количество метров вы приобретёте продавец может предложить дополнительно 5 – 10% от общей длины заказанных плинтусов. Соглашайтесь. Этот запас послужит гарантией того, что купленного хватит. Стоимость несколько возрастёт. Но уверенность того стоит.
- Количество углов в помещении. Большинство помещений прямоугольные. Но в любом из них имеется как минимум две ниши: дверной проём и ниша для батарей центрального отопления. Значит, к четырём внутренним угольникам следует добавить ещё два внутренних и четыре внешних, если стена где оборудован дверной проём достаточно толста. Если такая стена тонкая и нет необходимости заводить плинтуса в этот проём, то можно обойтись специальными заглушками.
- В офисных помещениях, где имеется несколько рабочих мест, к каждому из них нужно будет делать выводы кабелей. Более аккуратно такая разводка будет выглядеть, если применить специальные муфты, через которые нужные кабели и провода будут выведены наружу. Количество таких муфт можно будет определить в процессе разметки периметра.
Следующий этап работ подготовка поверхностей пола и стен к монтажу ПВХ плинтусов. Несмотря на то, что по своей структуре материал, из которого выполнен плинтус, достаточно гибок, следует максимально выровнять эти поверхности. Если такой возможности не имеется, в её центре сделать пометку для установки дюбеля, чтобы впоследствии прижать в этом месте плинтус к стене.
Пошаговая фото инструкция по монтажу плинтуса с кабель каналомНесущим элементом такого ПВХ плинтуса является канал. Он сделан так, что дно его плотно прилегает к стене. Это позволяет крепить плинтус к ней. В зависимости от размера плинтуса на расстоянии равном половине ширины части его прилегающей к стене прочертить линию по всему периметру, где через каждые 50 – 60 см нанести пометки для сверления отверстий под дюбели.
Установку плинтусов следует начинать с внутреннего угла вдоль самой длинной части стены. После того как все отверстия в стене будут просверлены в дне кабель канала прокалываются в соответствующих местах отверстия для дюбелей. Ими плинтус с кабель каналом прижимается к стене, но не плотно, наживляется. Это необходимо для того, что бы отогнув верхний или нижний край плинтуса можно было заправить под кромку кабели. Затем по заранее принятому решению в технологические пустоты сверху и снизу укладываются кабели и провода.
Виды накладок для плинтусов и их применение
Принимая решение следует учитывать предназначение того или иного кабеля. Как правило, укладываются три типа кабелей:
- Антенный кабель для телевизора.
- Кабель для телефонной связи.
- Витая пара для интернета.
Плюсы и минусы
Рассмотрим преимущества и недостатки плинтусной электропроводки.
Плюсы:
1. Несложность монтажа, отсутствие при работах большого количества пыли. Существующая отделка стен не нарушается;
2. Кроме электрических проводов в таком плинтусе можно разместить телевизионные, телефонные и сетевые коммуникации;
3. Легко подобраться к каждому из кабелей в любом месте. Для этого придется просто снять незаметную крышку. Также можно убрать или добавить проводку на нужном участке;
4. Скрытую проводку можно провести не везде, в отличие от открытой, которая легко закрепляется в любом месте;
5. Существует большой ассортимент плинтусов, многообразие расцветок и форм, можно подобрать подходящую к каждому интерьеру модель;
6. Плинтусную проводку несложно смонтировать самостоятельно.
Минусы такого приема:
1. В случае затопления помещения высока опасность удара электрическим током;
2. Плинтусную проводку нельзя использовать в ванных и других помещениях с высокой влажностью;
3. Недорогие плинтуса, изготовленные из пластика низкого качества, со временем могут растрескаться и выйти из строя при проведении ремонтных работ. Изделия белого цвета желтеют от воздействия ультрафиолетовых лучей;
4. Если в комнате будет одновременно находиться много людей в уличной обуви, велика вероятность, что пластиковый плинтус поломают (в таких помещениях целесообразно использовать электротехнический профиль, изготовленный из алюминия или дерева, но он дороже стоит).
Такой вид размещение проводки является удобным недорогим вариантом проведения коммуникаций, как для дома, так и для офиса. Несложность монтажа, незаметное расположение по полу, универсальность (можно пробрасывать кабеля разных типов), легкость ремонта и обслуживания – несомненные достоинства данного способа. Недостатки также присутствуют, но многих из них можно избежать правильным выбором плинтуса.
Пишите комментарии,дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Варианты крепления плинтуса
После того как все подготовительные мероприятия выполнены можно приступать к монтажу плинтуса. От материала стен будет зависеть, каким способом будет проводиться крепление.
Крепление на скрытые скобы
При выборе крепления на скобы плинтус к стене прибивать не нужно. Расстояние между крепежами должно рассчитываться, исходя из кривизны стен. Для ровных поверхностей он составляет около 50 см. Если же есть неровности, расстояние уменьшается до 20-25 см.
Крепление на скрытые скобы
Чтобы выполнить разметку, каждую скобу плотно прижимают к стене на одной линии и отмечают места их фиксации. По полученным отметкам проделываются отверстия. В каждое из них забиваются дюбеля, далее прикладываются клипсы, которые закрепляются с помощью шурупов.
На установленные скобы крепят плинтус. Для этого его прикладывают к клипсам и легким нажатием защелкивают на них. Для монтажа следующей планки, ее край вставляют в соединительную фурнитуру, предварительно надетую на край предыдущего, а затем также защелкнуть изделие на клипсе.
Крепление на дюбели
Если стены в помещении выполнены из гипсокартона, то монтаж плинтуса проводится на дюбеля с саморезами. Можно применить дюбель, который в народе называется «бабочка».В стене на месте монтажа проделывается отверстие. Части дюбеля прижимаются к нему, и элемент устанавливается в отверстие.
Есть еще один способ монтажа плинтуса на дюбели. Он подразумевает сверление отверстия в самом профиле, а в соотношении с этими отверстиями — просверливание стены. В этом случае нужно использовать дюбеля со шляпками.
Монтаж на жидкие гвозди
Самое простое крепление плинтусов — на «жидкие гвозди». Он подходит для работы с деревом и пластиком. Монтаж плинтусов начинают с угла комнаты. Клеевой состав наносят отдельными каплями на расстоянии 3-5 см друг от друга. Потом плинтус плотно прижимается к стене стороной, обработанной клеем. Через 5-8 минут выполняется окончательная фиксация. При такой технологии «жидкие гвозди» качественнее схватываются. По окончанию монтажа на свободном конце профиля крепится соединительная муфта.
При монтаже на «жидкие гвозди» нужно учитывать некоторые моменты:
- приклеенный плинтус нельзя использовать повторно;
- стена под поклейку плинтуса должна быть ровной;
- необходимо уметь дозировать клей, используемый для крепления.
Во избежание появления клеевых потеков на пол и стены, работу нужно проводить очень аккуратно.
Нюансы и технология монтажа
Правильно справиться с монтажом напольного плинтуса можно самостоятельно, изучив предварительно особенности данного процесса
Абсолютно неважно, из какого материала будет выполнен элемент декора, специфика его установки одинаковая
Пластикового плинтуса
Пластиковые плинтуса монтируются к стене при помощи крепежных элементов. С их помощью можно добиться красивого внешнего вида комнаты. Монтаж ПВХ-плинтусов начинается с их разрезания на элементы необходимой длины.
Рекомендуется начинать работу с внутренних углов или от дверного проема. Первыми устанавливаются элементы, которые не предполагают обрезания. Детали для стыковки используются только в том случае, если цельных кусков не хватило.
Поэтапно установка пластикового плинтуса выглядит следующим образом:
- На планку одевается уголок и прикладывается к стене. При необходимости отрезается нужная длина.
- С помощью дрели сверлом диаметром 4 мм делаются неглубокие отверстия шагом 30-40 см.
- Выполненные отверстия увеличиваются более крупным сверлом 6 мм, размер которого соответствует пластиковым анкерам.
- После установки пластиковых анкеров, плинтус закрепляется шурупами.
Подобным образом монтируются все планки. После окончания установки пластикового плинтуса на пол, место монтажа убирается от строительной пыли.
Деревянного плинтуса
Установка деревянных плинтусов по способу выполнения не отличается от монтажа пластиковых изделий. Единственной проблемой может стать состыковка панелей в углах комнаты и добавление профиля. Промежуточная стыковка плинтусов выполняется под углом 45 градусов. В местах стыка толщина элементов должна быть одинаковой, а древесина не иметь заусениц.
Простой способ закрепить деревянный плинтус, это посадить его на клей или «жидкие гвозди». Также можно использовать специальные палочки с круглым сечением. Они должны быть изготовлены из той же древесины, что и сам плинтус. С их помощью места креплений будут незаметными.
Проводка в плинтусе: плюсы и минусы
Плюсы такого решения очевидны для тех, кто хочет модернизировать проводку, но до капитального ремонта дело еще не дошло. По правилам укладывать электрокабели можно:
- Открытым способом. Это ретро-проводка и кабель-каналы.
- Закрытым способом: либо в слой штукатурки, либо в штробы (в многоэтажках блочного типа штробить нельзя), но с обязательной установкой распаечных коробок, в которые выводят все соединения проводов.
Как понимаете, без ремонта можно только сделать открытую проводку либо уложить провода в кабель-каналах. Ретро-проводка требует соответствующей обстановки, а обычные кабель-каналы выглядят совсем на любителя. Поэтому, наверное, наиболее популярный выход — сделать проводку в плинтусах. Плинтуса нужны специальные, со сформованным продольным пазом под укладку кабелей.
Электропроводка под плинтусом
Итак, плюс укладки кабелей в плинтуса — не требует капитального ремонта, быстро монтируется. Всегда есть возможность заменить кабель или перепроложить его. Но есть и минусы. Первый — охлаждение кабелей, уложенных в слой штукатурки лучше, чем у тех, которые лежат пучком да и еще в закрытом невентилируемом пространстве. Поэтому не перегружайте проводку, не включайте в нее больше приборов, чем ее предельная нагрузка.
Еще один недостаток — кабель-каналы в плинтусе небольшие и разводку по большой квартире в них не сделаешь. Банально не хватит места. Там удастся уложить три-пять проводов, в зависимости от диаметра. А еще надо провода от интернета, кабельного телевидения и т.д. туда упаковать. И очень желательно, чтобы между ними (проводкой и малоточными проводами) была перегородка. Иначе и интернет будет «тормозить» и телевидение «снежить» и искажаться. Так что если всерьез собираетесь тянуть проводку в плинтусах, то плинтус должен быть высоким, с двумя-тремя отделениями, разделенными перегородками.
Плинтуса для укладки проводов могут быть не только из ПВХ
Еще вопрос: как сделать розетки/выключатели. Есть системы электротехнических плинтусов, в которых розетки монтируются прямо над плинтусом. Но не для всех это подходит. Слишком низко для людей в возрасте. Так что придется все-таки либо штробить, либо укладывать кабеля в открытую или в небольшом кабель-канале. По современным стандартам, розетки делают на высоте 60-80 см. Так что участки небольшие, но кабели/кабель-каналы все равно будут.
Это интересно: Как пользоваться индикаторной отверткой — видео с инструкцией
Преимущества и недостатки плинтусных розеток
Розетка, установленная на плинтусе, незаметна и не портит интерьер
Установка таких розеток позволит без труда разместить скрытую проводку. При этом вы сможете установить источники электроэнергии в любом удобном для вас месте.
Плинтусная розетка обладает следующими преимуществами:
- вы без труда сможете скрыть их, что позволяет сохранить целостность интерьера;
- удобство использования электротехники, ведь мебель не будет препятствовать контакту;
- значительная экономия пространства в комнате и минимизация затрат на проводку;
- возможность монтажа розетки практически в любом месте;
- повышение уровня безопасности;
- защита проводов от питомцев.
Единственным недостатком можно считать возможность короткого замыкания, в случае если вода попадет внутрь конструкции.
Чтобы предотвратить это, розетка оснащается шторкой, которая защищает проводку от влажности.
Правила монтажа
Как правильно развести проводку в плинтусах своими руками:
- Первое и главное: плинтус для электропроводки нельзя использовать в деревянном доме. В правилах устройства электроустановок на этот счет есть вполне однозначная инструкция: провода должна прокладываться только в металлических трубах (стальных, медных) или в металлорукавах (например, в гофрированной нержавеющей трубе).
В деревянном доме проводка разводится в металлических трубах или металлорукавах
- Сечение проводки при ее монтаже в плинтусе рассчитывается как 1 мм2 сечения медного провода на 8 ампер пикового тока (что при напряжении 220 вольт соответствует потребляемой мощности 1760 ватт).
- Забудьте про скрутки. Если вам нужно соединить два провода (например, на отводе проводки к розетке), используйте медные гильзы или колодки.
- Если вам нужно параллельно проложить несколько проводов, используйте не только кабель-канал в плинтусе, но и полость под ним. Чем меньше плотность укладки проводки, тем меньше она будет греться.
Провода проложены в кабель-канале плинтуса и в его корпусе под кабель-каналом
Какие розетки использовать со скрытой в плинтусе проводкой?
Если вы хотите избежать штробления стен, в вашем распоряжении всего два варианта:
| Изображение | Описание |
| Розетки с монтажом на плинтус. Провода выводятся из кабель-канала, через разрыв в его крышке. Как вариант, с разрывом может монтироваться сам плинтус. | |

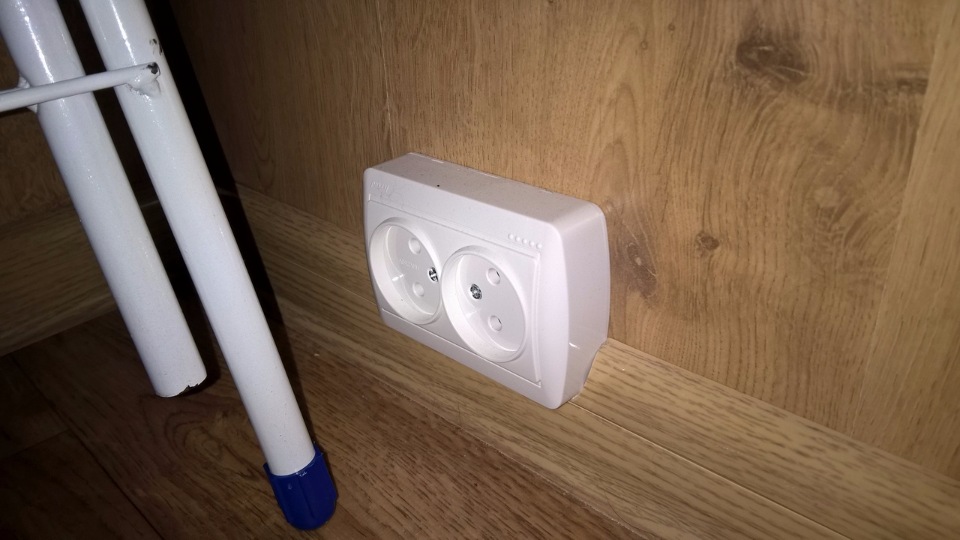

| Накладные розетки. Для их монтажа в верхней части плинтуса вырезаются углубления с длиной, равной длине корпуса розетки. Для резки ПВХ используйте болгарку с любым отрезным кругом. |
В плинтус врезана обычная накладная розеткаЧто такое сдвоенная розетка и как она устроена
На самом деле есть мнение, что сдвоенная розетка – это вынужденная мера. И считается, что лучше поставить две одинарные розетки, чем одну двухместную. Это мнение имеет право на жизнь, но давайте разберёмся подробно в этом вопросе.
Любые розетки, обычные или сдвоенные, монтируются на так называемый подрозетник. Подрозетник – это монтажная коробка стандартного размера: диаметр 68 мм и глубина 40. В этом «стаканчике» нужно поместить все детали соединения. Подрозетники изготавливают из негорючего пластика, и в них есть перфорация для ввода проводки.
ФОТО: el-one.ruНекоторые коробки могут быть оснащены так называемыми ушами – небольшими выступами, позволяющими крепить несколько коробок вместе. Как раз при установке двойников это актуально
А теперь стоит отдельно обсудить два разных термина. Есть розетки двойные, а есть сдвоенные. И это не одно и то же. Если монтаж контактов происходит в двух коробках с соединительными «ушами» и сверху накрывается рамкой, то это сдвоенная розетка, в которой по сути два отдельных блока. А если все контакты находятся в одном «стакане» и просто к ним подключается основной механизм розетки с двумя входами, то это сдвоенная розетка.
ФОТО: odstroy.ruСама розетка по схеме состоит из корпуса, который изготавливают из тугоплавкого пластика. Для крепления на корпусе есть суппорт и отверстия для фиксации коробки при помощи саморезов
Сам механизм штепсельной розетки – это шина из латуни и лепестки, которые непосредственно соприкасаются со штырями вилки. Для поддержания плотности соединений в качественных моделях устанавливают пружины. Как видите, розетка – не такой уж и примитивный механизм, к нему нужно отнестись с должным уважением, чтобы избежать больших проблем.
Все гениальное – просто
Идеи совмещать несколько функций в одном предмете всегда пользовались огромной популярностью, поэтому неудивительно, что плинтус напольный с кабель-каналом так востребован при отделке помещений. С его помощью можно красиво и аккуратно заделать щель между сопряженными поверхностями, и спрятать провода, коих сейчас не счесть: телефон, интернет, ТВ, подсветка, электропроводка и пр.
По конструктивным особенностям плинтус с кабель-каналом можно разделить на два вида: профиль с пазом посередине, который закрывается декоративной вставкой, и профиль, состоящий из основания, полностью закрывающегося декоративным элементом.
Первая модель более распространена, но может вместить в себя всего 5-6 проводов в кабель-канале, но форма плинтуса выполнена таким образом, что можно спрятать еще столько же до монтажа хлыста по месту. Второй вид плинтусов позволяет уложить в кабель-канал 10 и более проводов разного назначения.

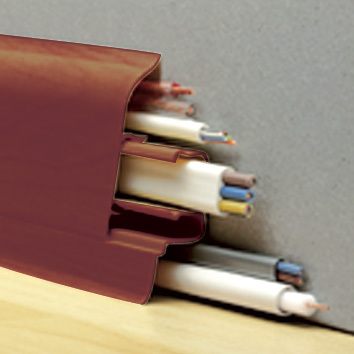

Стандартный хлыст с кабель-каналом позволяет уложить 5-6 проводов
Материалы
Пластиковый плинтус с кабель каналом – самый востребованный и недорогой профиль, завоевавший свои лидирующие позиции среди аналогов из других материалов, благодаря очень доступной цене, практичности, стойкости к механическим воздействием и микроорганизмам. Его можно назвать универсальным, так как профиль представлен в разных размерах по ширине и высоте, по расцветке и фактуре декоративного покрытия плинтус пвх с кабель-каналом можно подобрать в любой интерьер.
Огромный спрос на такие модели профиля с кабель-каналом подтолкнул к модернизации технологий производства деревообрабатывающие предприятия. На волне конкуренции появился плинтус деревянный с кабель-каналом, а так же шпонированные и МДФ ламинированные профили с пазами под проводку. Теперь установка плинтусов для паркета, ламината и прочих половых покрытий из натурального дерева стала значительно легче.
Практика показала, что кабельный плинтус – это удобное приспособление для укладки проводов. Но кроме этой практической функции кабель-канала, огромную роль играет и эстетическая составляющая: верхняя декоративная планка скрывает крепление профиля к поверхности, лицевая часть остается целой, ее не требуется замазывать и подкрашивать, не торчат шляпки гвоздей или саморезов.
Электропроводка в плинтусе, на фото способ, как спрятать много проводов
Чтобы удовлетворить спрос самых требовательных к интерьеру покупателей, рынок предлагает и алюминиевый плинтус с кабель-каналом. Как правило, он состоит из основы с пазом, а на нее фиксируется декоративная металлическая планка. Такой профиль с кабель-каналом востребован в помещениях со специфичным микроклиматом и со сложными условиями эксплуатации, например, в общественных местах, с огромной проходимостью.
Надо отметить, что цена на плинтусы с кабель-каналом из этих материалов несколько выше пластиковых аналогов, но зато появилась возможность отделывать периметр пола из разных материалов, и при этом не мучится выбором плинтуса из того, что есть, как в былые времена.
Некоторые профили не имеют кабель-канала, но их задняя часть смоделирована таким образом, что можно спрятать провода, на фото показано, как проложить кабель в плинтусе, не имеющем специального паза
Последовательное соединение и перенос розеток (шлейфование)
При переносе розеток не всегда есть возможность добавления нового кабеля от электрического щита, поэтому кабель приходиться наращивать от существующей розетки, или ближайшей монтажной коробки. При монтаже розеток на несколько постов часто применяется метод шлейфования.
По ПУЭ шлейфование защитного проводника PE запрещено и его нужно делать отдельным ответвлением, о чем говориться в п. 1.7.144 – “Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается.”
Это обусловлено тем, что при слабом контакте (например, в первой розетке), РЕ проводник может отсоединиться из зажимной клеммы, а значит в остальных розетках его тоже не будет и вы по сути останетесь без защиты при утечке тока.
Если при обрыве нуля или фазы можно определить неисправность розетки, банально включив электроприбор, то о неисправности PE проводника вы даже и не узнаете, по крайней мере, обнаружить его обрыв будет сложнее. По сути это может произойти как с фазным, так и с нулевым проводником.
В данном случае, при переносе розеток нужно использовать углублённые подрозетники, которые будут выполнять функцию монтажной коробки, в которой можно удобно спрятать провода, соединив их с помощью гильз ГМЛ, или клемниками Wago, тем самым обеспечивая неразрывное соединение. При таком способе обеспечиваться свободный доступ, повышается не только качество электромонтажа, но и вместе с тем стоимость работ.
Также для удобства элетромонтажа, повышения качества выполняемых работ и уменьшение сроков их выполнения, применяются розетки с самозажимными контактами, например, такие как, «Unica» от известного немецкого производителя «Schneide relectric».
Тем не менее, если необходимо сделать перенос или монтаж новой розетки для потребителя высокой мощности, данный способ рассматривать не стоит, правильным решением будет прокладка нового провода от электрического щита с подбором автоматического выключателя.
Преимущество переноса розеток шлейфовинием:
- Снижение стоимости на электромонтажные работы, кроме случая при разветвлении проводников опрессовкой ГМЛ, или клемниками Wago. Такой метод стал довольно популярен при монтаже розеток и требует согласования с заказчиком
- Низкий расход кабельной продукции
- Уменьшение затрат (при необходимости) на восстановительные отделочные работы после монтажа
- Доступ к местам соединения
- Уменьшение сроков электромонтажа
К недостаткам можно отнести:
- Ненадёжность соединения. (Контакт является одним из слабых и проблемных мест в розетке и чаще выходит из строя, чем другие элементы электропроводки, поэтому нужно периодически проводить обслуживание, проверяя их затяжку)
- Снижение электробезопасности и возможного возгорания при отсоединении провода вследствие механического или теплового воздействия
- Подключение только маломощных электроприборов
Устройство профиля
Строение любого кабельного плинтуса включает в себя два элемента: полость для проводки и крышка. Конструкция плотно прилегает к полу и стенам. Это необходимо для защиты проводов при уборке от пыли и влаги. Крепеж осуществляется с помощью саморезов или дюбель-гвоздей длиной 20-40 мм.
Материалы и размеры
При изготовлении используются дерево, алюминий, ПВХ пластик или МДФ. Эти материалы одинаково просты в установке и подгонке под необходимый размер. Пластиковая версия несколько долговечнее ввиду повышенной устойчивости к влаге. Деревянные и МДФ изделия относятся к самым дорогим.
Алюминиевый плинтус с кабель каналом
Стандартным размером считается длина в 2,5 м. Высота и ширина зависят от сечения и количества проложенных в нем проводов.
Пожаробезопасность
Неправильно проложенная электропроводка является распространенной причиной возникновения пожара. Поэтому надежные производители кабельных плинтусов включают в их состав препятствующие горению и выделению дыма вещества. Наиболее устойчивым к высокой температуре материалом является алюминий.
