Силовая розетка для электроплиты: виды, устройство, тех.нормы и правила подключения

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку. Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление

Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

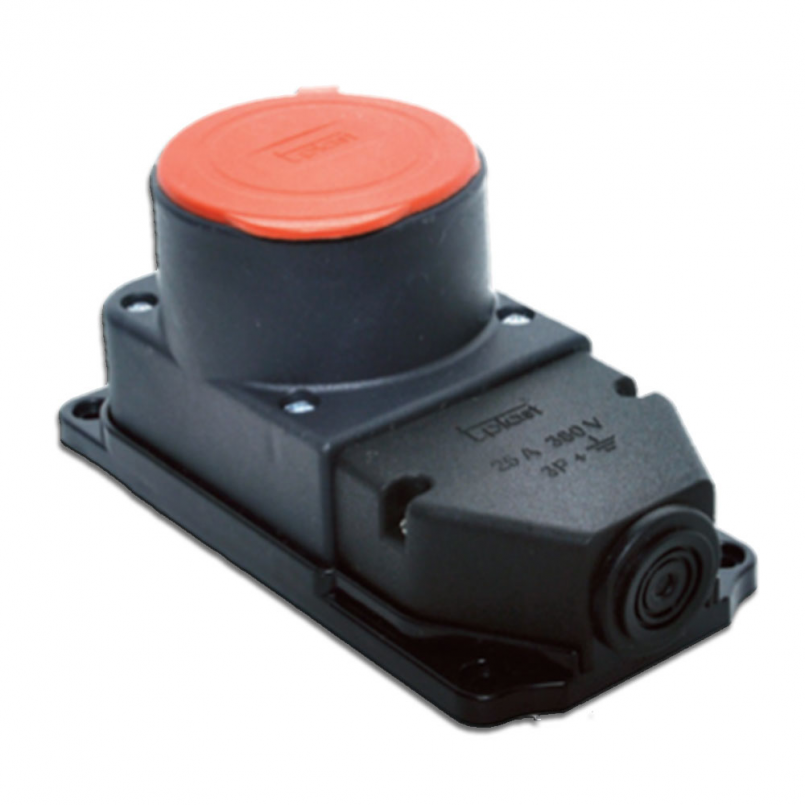

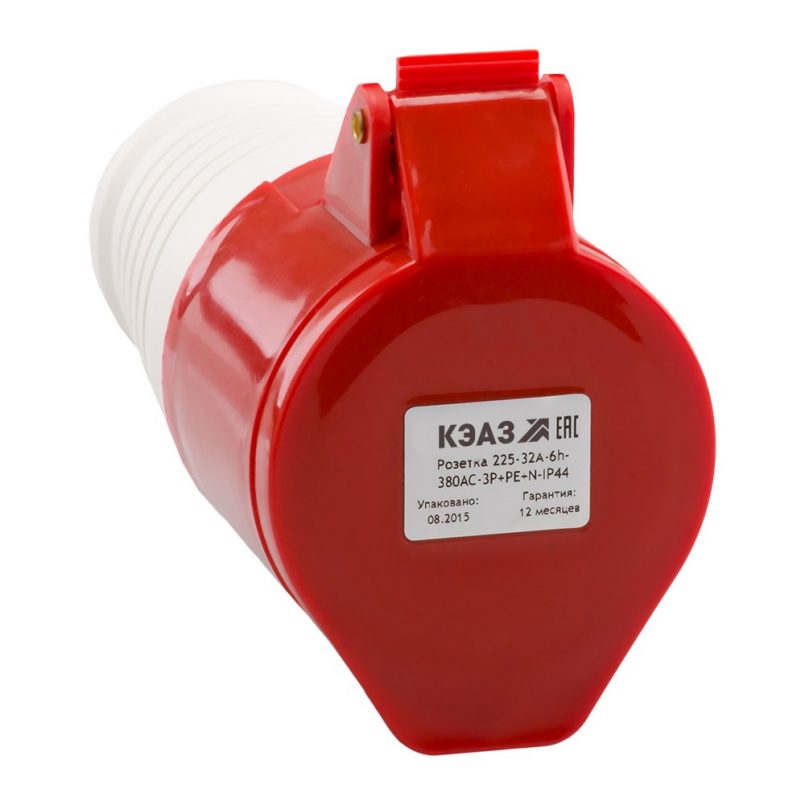

Трехфазные розетки

Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

Подключение розетки

Подключение электроплиты к розетке на 220 Вольт

Подключение производится в соответствии с электрической схемой устройства и видом поступающего в дом напряжения. Перед подсоединением концы проводов нужно зачистить, обработать кислотой и пропаять.

При наличии в сети однофазного тока присоединение проводов производится в соответствии с маркировкой контактов или их цветовым обозначением. Желто-зеленая жила подводится к земле, красная к фазе, а синяя к нулю.

Аналогичным способом осуществляется коммуникация двухфазного устройства.

Схема подключения проводов:

• L1 — фаза А (коричневый);
• L2 — фаза В (белый);
• N — ноль (синий);
• PE — земля (желто-зеленый).

Трехфазные розетки подсоединяются к сети по такой схеме:

• L1 — фаза А (коричневый);
• L2 — фаза В (белый);
• L3 — фаза С (коричневый с белой полосой);
• N — ноль (синий);
• PE — земля (желто-зеленый).

Подключение варочной панели к электрической сети своими руками

Требования к электрической проводке

В настоящее время продажа электрических плит осуществляется без шнуров, но этому есть разумное объяснение. Так, согласно правилам безопасности электроплиту нужно подключать при помощи клеммных колодок высокого качества, то есть без использования розетки для варочной панели.

Однако подключение через электророзетку допустимо, но его следует выполнять с использованием прибора, рассчитанного на силу тока 32А и более. Для подключения электроплиты нельзя использовать обыкновенные бытовые электророзетки, поскольку они не обладают необходимой мощностью.

Чтобы понять, как установить розетку для электроплиты, нужно запомнить следующие правила:

1. При установке розетки для варочной панели можно использовать только трехжильный медный кабель для однофазной сети и пятижильный – для трехфазной, применение алюминиевого кабеля запрещено.
2. Сечение кабеля должно составлять 4 мм2, если длина провода не превышает 12 м, и 6 мм2 если используется более длинный шнур.
3. В электрощитке необходимо установить отдельный автомат на плиту.
4. Следует выполнить монтаж устройства защитного отключения. Мощность УЗО должна быть на один шаг выше, чем мощность автомата. То есть, если установлен выключатель в 32А, то необходимо приобрести УЗО на 40А.
5. Необходимо выполнить заземление для электрической плиты любым доступным способом.
6. Точка подключения к сети и кабель подбираются в соответствии с параметрами плиты и характеристиками сети.
7. Установка розетки для электроплиты может осуществляться на любой поверхности, которая отличается устойчивостью к нагреванию (бетон, кирпич). А вот на сайдинг-панели и дерево розетка для эл плиты не устанавливается.

Проводка под электророзетку может быть скрытой, то есть, расположенной внутри стены, или наружной. Первый вариант обеспечивает эстетический эффект (проводка скрыта от глаз) и более высокую защиту. Однако в домах из дерева возможен монтаж только наружной проводки (из соображений пожарной безопасности).

Кабель для электроплиты и варочной панели

Тонкости выбора

Чтобы разобраться в вопросе, как выбрать розетку для электроплиты, необходимо учесть, что на сегодняшний день существует трехфазная розетка с соответствующим уровнем заземления

Кроме того, важно учитывать, какая плита подключается – варочная поверхность или духовка для выпечки

Кроме того, кухонная техника имеет множество металлических компонентов, которые являются отличными проводниками и в случае неблагоприятного исхода событий травмируют пользователя. Чтобы этого не произошло, необходимо иметь установку с достаточной мощностью заземления. В оборудовании, предназначенном для использования на кухне, вилка электроплиты снабжена отдельным штыревым элементом

Важно учитывать, что это не вилка с тремя ножками, а трехфазная с нейтральным элементом

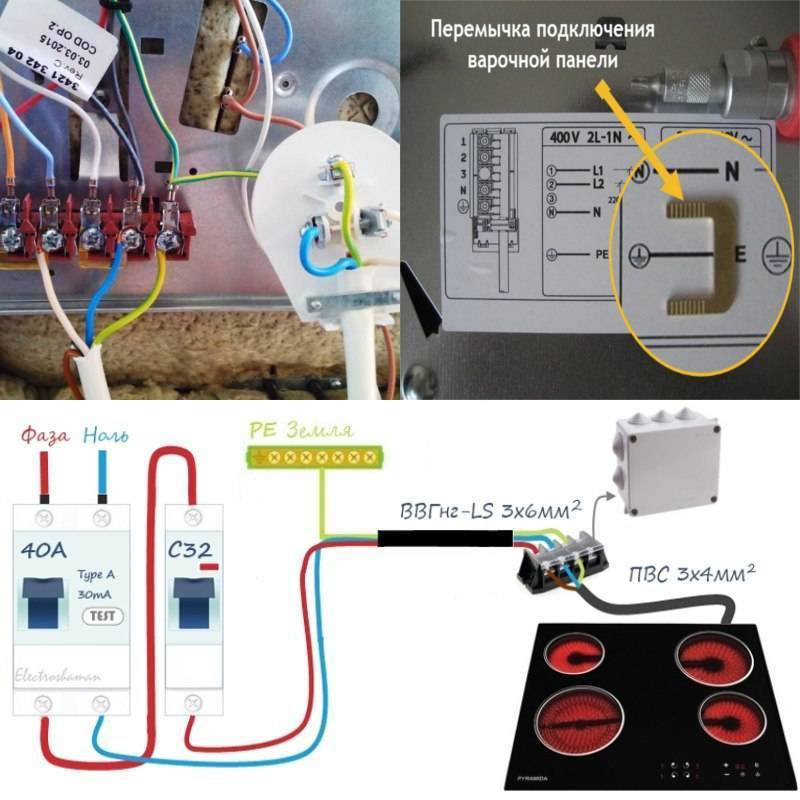

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать

Подключение электрической плиты

В прошлом вы уже выяснили, по какой однофазной или трехфазной схеме снабжается электричеством ваш дом. В домах советской постройки чаще используется однофазная схема, а в современных новостройках – трехфазная. На основании этой информации вы выбрали кабель для питания электроплиты.

Многие производители электроплит размещают на задней панели три основных вида схем подключения. Выбирайте свой и приступайте к работе.

Самый распространенный тип подключения электрических бытовых обогревателей – от однофазной сети 220 В.

Вилка, используемая для такого соединения, имеет три контакта ниже:

• фазный провод;
• нулевой провод;
• кабель заземления.

Важно соблюдать соосность соединения. Схема подключения к однофазной сети

Схема подключения к однофазной сети

Для подключения к трехфазной сети 380 В вилка имеет 5 контактов:

• фаза — 3 выхода;
• нуль;
• заземление.

Алгоритм ваших действий:

• Ознакомьтесь со схемой подключения.
• Подсоедините вилку к плите.
• Снимите крышку на задней стенке устройства, снимите защиту.
• Перед вами череда терминалов. Возможно нанесение цветовой и буквенной маркировки.
• Мы внимательно следим за соблюдением этикеток.
• Мы соединяем только цвета с одинаковым названием.

При установке однофазной сети:

• клеммы L1, L2, L3 соединяем между собой (используем перемычку) и подключаем красный провод к фазе одной из клемм;
• клеммы N1 и N2 также соединяем перемычкой и к одной из них подключаем нулевой провод;
• подключите провод заземления к клемме RE.

При установке трехфазной сети:

• демонтаж заводских перемычек;
• выводы L1, L2, L3 подключаются непосредственно к фазным проводам;
• нулевой и заземляющий провода подключаются аналогично однофазным.

Медные перемычки обычно идут в комплекте с печью, но если их нет, то их заменяют медной проволокой.

Установка четырехштырьковых розеток имеет одну особенность – нет провода РЕ. Заземление устанавливается путем объединения проводов «ноль» + «земля».

Завершающим этапом является тестирование:

• проверьте, есть ли напряжение в розетке;
• включить вилку в розетку;
• проверить работу узлов плиты.

Установить розетку для электроплиты своими руками вполне реально за 1 час. Как видите, это ненамного сложнее, чем установка обычной розетки, при условии, что вы знакомы с теорией и имеете практические навыки электромонтажных работ. Тем не менее, качество всех этапов работ и соответствие всего электромонтажного оборудования нормам ПУЭ и ГОСТ – залог вашей безопасности.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки. Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки

Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет

Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Как выбрать розетку и вилку для электроплиты

Немаловажный момент – правильный выбор силовой розетки для электроплиты. Классифицируются они по нескольким признакам:

• Технико-эксплуатационным характеристикам.
• Способу монтажа.
• Конструкция и типоразмеру.

1. Скрытые, они же внутренние.
2. Внешние, или накладные.
3. Комбинированные.

Скрытые модификации устанавливаются внутри стены, в специально проделанных углублениях. При их монтаже используются особые крепёжные приспособления – подрозетники. Накладные устанавливаются непосредственно на стену, без заглубления в неё. Они используются, в частности, в деревянных домах, где установка скрытых розеток запрещается из соображений пожарной безопасности. Комбинированные варианты могут монтироваться как скрытым, так и внешним способом.

По своей конструкции розетка для подключения электроплиты отличается от обычных, используемых для остальных бытовых приборов. Это касается формы и количества отверстий под штепсель. Силовая вилка для электроплиты имеет особые стандарты: три штекера плоской формы – для однофазной сети, и пять круглых штекеров – для трёхфазной

При покупке устройства, следует обратить внимание, чтобы розетка и вилка идеально подходили друг к другу

В качестве дополнительной комплектации, розетки для варочных плит могут совмещаться в один блок с обычными розетками. Это удобно, если помимо электропечи требуется одновременно подключать вытяжку, микроволновку, или другие кухонные приборы. Также они могут снабжаться откидной крышкой, защищающей находящиеся под напряжением клеммы от случайного попадания влаги. Имеются также модификации, снабжённые внутренним устройством отключения при перегрузке. Здесь оно выступает дублирующим элементом УЗО, установленного в электрощитовой.

Какой провод выбрать?

Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).

Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.

Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.

Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:

• мощность техники, которая будет подключаться;
• напряжение сети;
• тип подключения (одно- или трехфазное).

В вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты

Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами). Для промышленных целей подойдет также КГ, который выдерживает до 1000 Вольт.

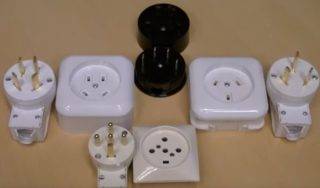

Разновидности

Вне зависимости от того, какой будет ваша новая плита, покупка всегда сопровождается последующей установкой, ведь это очень важный и ответственный этап. Что касается электрической плиты, то розетку под нее можно установить, как самому, так и пригласив квалифицированного электрика.

Как бы там не было, но сначала эту самую розетку нужно купить, а для этого нужно разобраться с типами розеток для электроплиты, и какую лучше взять в вашем случае. Для того, чтобы новая плита прослужила вам долго и без проблем, к этому этапу стоит отнестись серьезно, как и к ее установке.

Многие думают, что для электроплиты будет достаточно обычной розетки, но это сильное заблуждение. Дело в том, что при подключении плиты силовой разъем начинает работать под очень большой нагрузкой, с которой обычные розетки не справляются и, в лучшем случае, плавятся. Для требовательных приборов, вроде электроплиты, необходима розетка, которая готова пропускать 7-8 кВт и больше.

Дешевые розетки брать все же не стоит, потому как снижение цены происходит за счет более дешевых комплектующих, таких как материал и контакты, что может вызвать проблемы при эксплуатации.

Начиная со среднего ценового сегмента уже начинаются адекватные предложения. Потому, только вам решать, какая розетка для электроплиты лучше, а какая хуже, я же просто расскажу о плюсах и минусах различных вариантов.

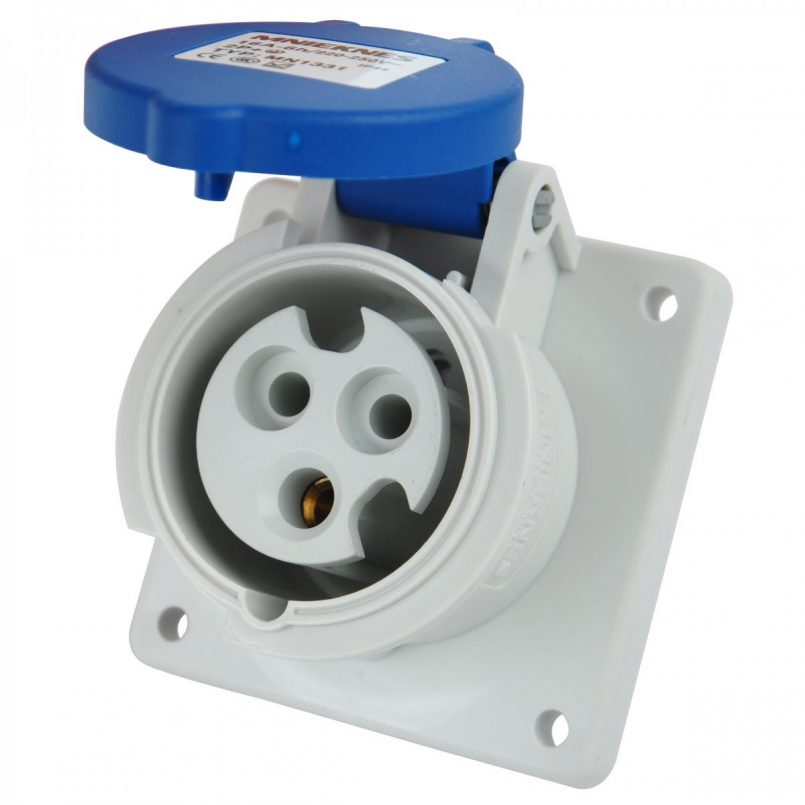

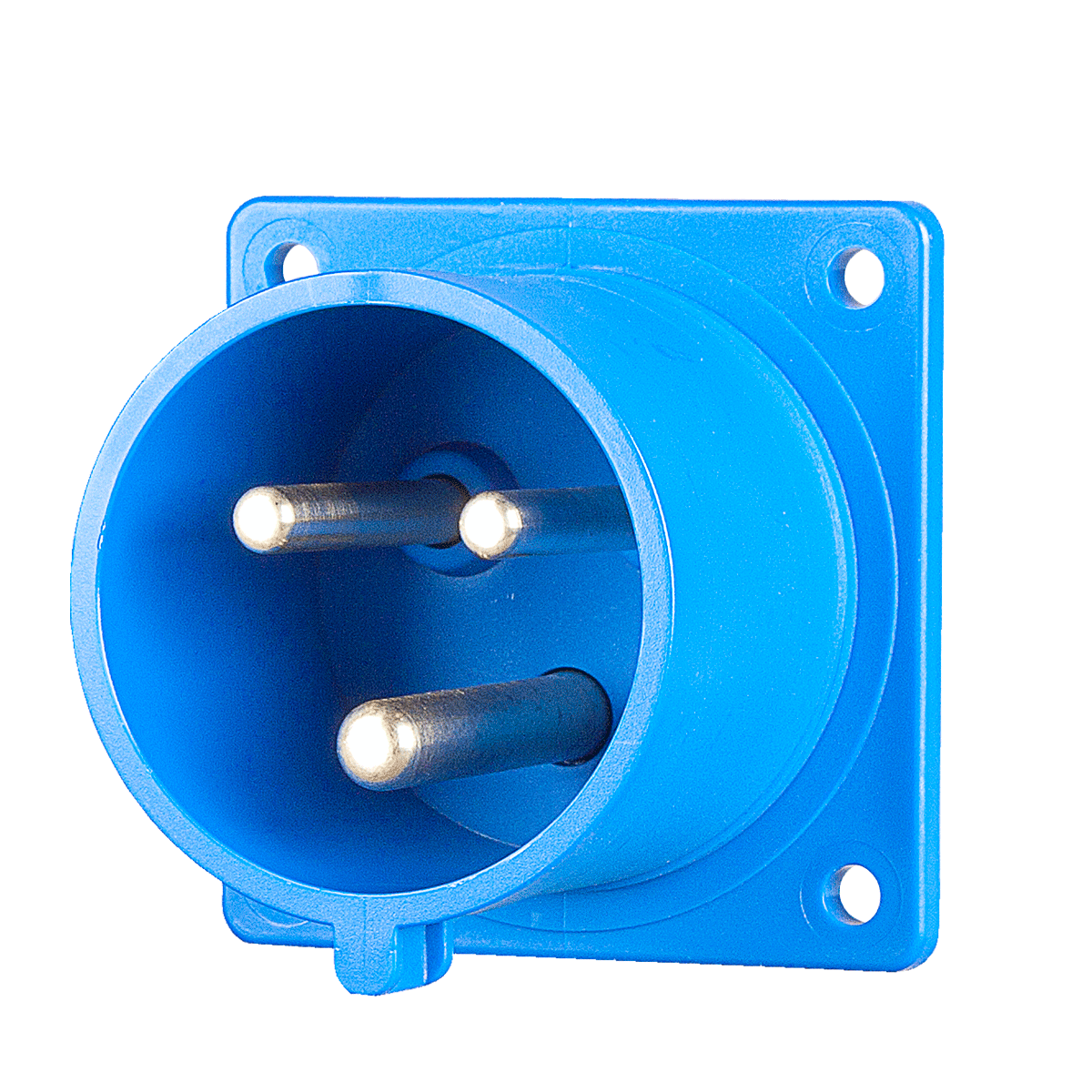

Отличительные особенности

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Стандартные розетки для электрической плиты не подходят, так не рассчитаны на большую нагрузку. Подключать их нужно с учетом максимально потребляемой мощности, которая может достигать 8 кВт. Обычные бытовые точки, которые устанавливаются в квартире, имеют маркировку 16 А и могут безопасно обеспечить энергией потребители мощностью до 3,5 кВт.

Розетка силовая для плиты отличается такими особенностями:

1. Большая толщина проводящих контактов. Может составлять 2-3 мм в зависимости от расчетной нагрузки. Металл в силовых розетках и вилках для электроплит обладает высокой прочностью, твердостью и упругостью.
2. Наличие заземляющего контакта. Необходим по причине того, что в процессе эксплуатации есть вероятность пробивания электричества на корпус. Поскольку обычные прижимные усики не рассчитаны на большую силу тока, контакт осуществляется с помощью штыря и отдельного отверстия.
3. Более прочный корпус. Розетки для печки изготавливаются из огнеупорного полимерного пластика, который не теряет прочности при нагревании. Корпус прочный, устойчивый к ударам и давлению.

Особенности бытового прибора

Выбирая розетку или разъем для нее, нужно понимать, что такая арматура предназначена для работы с мощной техникой. Их главной особенностью считается способность пропускать через себя большой ток, по сравнению с обычными бытовыми приборами. Например, простые розетки можно использовать с нагрузкой до 16 Ампер, с напряжением 220В.

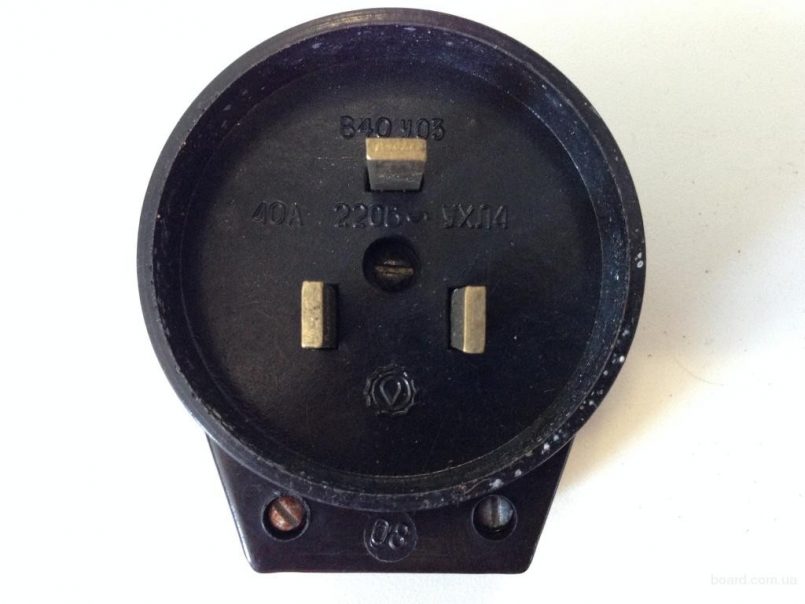

Силовая арматура имеет маркировку 32А 220В, 40А 220В. Использование его с током и напряжением, превышающими номинальные значения, приведет к нагреву клемм, соединений проводов и расплавлению пластиковой арматуры.

Розетка для индукционной плиты повышенной мощности имеет рабочий механизм, внешнюю декоративную крышку и соединительные винты. В разобранном виде можно обнаружить усиленные клеммы для подключения шнура питания на входе и на выходе – соответствующие контакты, передающие напряжение через вилку на бытовой прибор.

Если расстояние между плитой и стеной минимальное, целесообразно выбрать внутреннюю розетку, чтобы провода не перегибались и не соприкасались с поверхностью устройства.

Правила безопасности

При монтаже и эксплуатации силовых розеток необходимо соблюдать следующие меры безопасности:

• Подключение проводить при полностью обесточенной линии на входном пакетнике.
• В работе использовать только качественный материал от проверенных производителей.
• Располагать гнезда не ближе 50 см от кухонных моек, водопроводных, газовых и канализационных труб.
• Соблюдать внимательность при присоединении проводов, проверять правильность подключения перед подачей напряжения.

Соблюдение этих правил позволит выполнить грамотный монтаж, пользование плитой не доставит проблем много лет.

Как перенести розетку в другое место

Перенос силовой розетки путем штробления стены

В соответствии со СНиП для подключения мощной техники запрещается применять бытовые удлинители. Это может привести к перегреванию, воспламенению и короткому замыканию.

Перенести точку можно путем ее установки в новом подрозетнике с использованием старого канала и новых штроб для проводов.

Подвод напряжения производится следующими способами:

• специальным удлинителем;
• прокладкой новой линии;
• наращиванием кабеля, когда соединение проводов осуществляется пайкой, сваркой, опрессовкой или клеммами.

У каждого варианта есть свои плюсы и минусы. Решение принимается в каждом случае применительно к обстоятельствам.

Варианты подключения силовой вилки

При покупке электроплиты покупатели получают бонус от большинства производителей – вилку с подходящей розеткой. Эти элементы должны быть подключены только к плите и кабелю питания соответственно.

Существуют различные схемы подключения. Они зависят от электроснабжения, поступающего в частный или многоквартирный дом. Есть такая связь:

• простая фаза;
• двухфазный;
• трехфазный.

Зачастую производители на обратной стороне платы используют все три схемы подключения. Домашнему мастеру нужно лишь снять защитный кожух и, руководствуясь прилагаемой схемой, подключить все провода печки к вилке.

Иногда такая схема прилагается к инструкции, которая идет в комплекте с электроплитой. Вы должны внимательно его изучить и действовать в соответствии с желаемым раскладом.Со схемой трехфазного подключения можно разобраться самостоятельно. Для этого нужно внимательно изучить саму схему и не перепутать провода

Прежде чем я начал прокладывать подающую линию отдельно для печки, мне уже нужно было выяснить, какая сеть питает дом. Исходя из этого, выбирался 5- или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения нужно выбрать свою и действовать.

Трехфазная сеть часто используется в новостройках. При подключении плиты на кухне такой квартиры следует руководствоваться трехфазной схемой подключения.

Суть его в том, чтобы соединить контакты на пластине с пятижильным проводом на вилке:

• фазы А, В, С подключаются к клеммам L1, L2, L3. При этом фазные перемычки из медной проволоки не используются;
• между нулевыми выводами N1, N2 ставится медная перемычка и к ней подключается нулевой провод;
• заземленный желто-зеленый провод подключается к клемме PE.

Иногда встречается вариант двухфазной сети в доме/на даче, построенном где-то в самом начале прошлого века. Для подключения мощных кухонных приборов/плит в такой ситуации необходимо, в зависимости от наличия фаз, между двумя выводами бытовых приборов поставить хорошую медную связь.

Например, между L1 и L2. Затем подключите фазу А к этой клемме, а оставшуюся фазу С подключите к клемме L3.

Такую же качественную перемычку ставят между клеммами нейтрали N1, N2 и подключают нулевой провод. А заземляющий провод подключается к клемме PE.Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. В этом случае используется однофазная схема подключения. Здесь ноль и земля подключаются так же, как и на двух предыдущих схемах, а между тремя выводами на плате ставятся медные перемычки. А затем подключается фазный провод.

Медные бункеры часто поставляются вместе с печью. Но если вдруг их не нашлось, можно использовать медный провод сечением 6 мм2 и соединять из него детали нужного размера. Места крепления хомутов необходимо тщательно обжать, чтобы обеспечить надежный контакт с хомутами.Однофазные сети наиболее распространены

При таком подключении важно правильно расположить медные перемычки между фазными клеммами

Подробная фото инструкция по подключению в однофазную цепь

Начать следует с подготовки инструментов и материалов. Следующим шагом является подключение трехжильного шнура к электроплите

Важно правильно подобрать схему, определить клеммы и не перепутать провода. После подключения кабеля к плите проверьте проводку в распределительной коробке и установите новую розетку

Заключительный и обязательный этап – тестирование. Нужно проверить работу розетки, а заодно и духовки.

На этом установка розетки и подключение электроплиты считается завершенным. Если в процессе эксплуатации вышла из строя розетка, ее можно попробовать починить, главное соблюдать технику безопасности при работе.

Пошаговая инструкция по подключению точки питания для электроплиты

Теперь поговорим о том, как подключить печь к электрической сети. Порядок монтажа остаётся одинаковым для сетей с любым количеством фаз. Работа состоит из нескольких этапов:

Выбирается место, где будет установлена розетка под варочную панель. Следует помнить, что печь относится к числу приемников высокой мощности. Чтобы ее эксплуатация была безопасной и надежной, на стене устанавливается штепсельная точка питания с заземляющим контактом. Какая розетка нужна для варочной панели, можно прочитать в соответствующем разделе. Номинал электророзетки должен быть не меньше 32-40А. В конструкции для однофазной сети присутствует 3 контакта, а для двухфазной или трехфазной – 5 контактов.
В электрощите устанавливается отдельный автоматический выключатель. Для однофазной сети подходит однополосный выключатель на 16А, а для двухфазной или трехфазной – трехполосный. Номинал автомата должен составлять 25-32А.
От электрощита до розетки для варочной панели нужно протянуть провод. Для однофазной сети понадобится шнур 3х4 мм марки ВВГнг, а для двухфазной и трехфазной – 5х2,5 мм той же марки.
На следующем этапе нужно подвести провод к электроточке и подключить розетку в соответствии с одной из вышеописанных схем.
Гибкий провод печи соединяется со штепсельной вилкой

При этом нужно обращать особое внимание на маркировку вилки. Ее подсоединение осуществляется так же, как и присоединение электророзетки к проводке.
Затем нужно облудить концы гибкого провода печи и подсоединить их к клеммам на колодке печи

Облудить концы провода необходимо для того, чтобы обеспечить максимально надежный контакт.
Установка розетки для плиты завершается тем, что мастер разделяет питающий кабель для печи в электрощитке, а затем зачищает концы проводов и подключает фазные жилы к полосным зажимам автомата. После этого жила нулевого провода подсоединяется к общей шине для всех проводников нуля. Желто-зеленая жила заземления соединяется с шиной заземления.

Теперь розетка для плиты подключена, можно начинать использование электроприбора.

Схемы подсоединения

Чаще всего электрические плиты завозятся в магазин с уже подключенной розеткой, но может случиться, что надо будет её подсоединить своими руками. Это не будет слишком сложным, если обладать знаниями.

1. Вначале надо понять, как будет задействовано электропитание плиты, так как схема одной фазы подсоединения с двойной различаются.
2. Электрические печки способны функционировать от 220 Вольт, а также 380 Вольт. Чаще всего применяется схема с одной фазой.
3. Вилки здесь будут содержать 3 выхода: контакт с фазой, нулём и ещё один с заземлением.
4. После того как розетка установлена надо отыскать все из упомянутых кабелей и к надлежащим контактам подсоединить кабеля, находящиеся на штекере.

Подсоединение с одиночной фазой

Это часто используемый метод, что часто применяется в многоэтажках. В этой схеме клеммы 1-3, а ещё 4 и 5 состыковываются чрез медные переборки с сечением 6 мм.

• Такие перемычки входят в комплект, если закуплен современный вариант плиты. Фазная жила бывает разнообразных оттенков: сероватый, чёрный, коричневый. Провод с фазой подсоединяют на клемму 1, 2 или 3.
• Идущий синей расцветкой нуль совмещается с 4 или 5-й клеммой. Провод заземления, зелёно-жёлтого оттенка, подсоединяется к клемме 6.

Подключение с двумя фазами

Рассмотрим схему подсоединения с двумя фазами. Вариации с двумя фазами используются редко. К примеру, схема может иметь вид как наличие фаз A, C и неимение фазы B. В такой ситуации клеммы 1 и 2 совмещают перемычкой, через неё подключается фаза A.

На третью по счёту клемму подводится фаза C. Дальнейшие манипуляции проводятся аналогично подсоединению однофазным методом.

Подключение с тремя фазами

Розетки с тремя фазами – более мощные и часто встречаются в частной застройке. Питающий провод в таких схемах содержит 4-5 жил. Напряжение меж нулём и фазами составляет 220 В, а между фазами – 380 В.

В схемах трёхфазного типа фазы A, B, C подтягивают к клеммам с нумерацией 1, 2, 3. Клеммы с номерами 4,5,6 сочетаются, как и в однофазном подсоединении.

Как правильно установить силовую розетку для электроплиты

Думать о том, как зафиксировать силовую розетку и установить электроплиту, необходимо еще на начальном этапе ремонтных работ, чтобы не пришлось все переделывать, прокладывать другой кабель.

Этап подготовки

Первое, что нужно сделать, определиться с моделью электроплиты, ее мощностью и местом, где она будет установлена. Далее от основного щитка тянут кабель на кухню. Оптимально брать медный провод с сечением не более 6 мм2. Проводку прокладывают качественную, отвечающую требованиям ГОСТа

Это важно, т. к

от состояния проводов зависит срок эксплуатации системы в целом, а также безопасность.

При укладке кабеля руководствуются нормами, приведенными в СП 31-220-2003, п.9.2. Там прописано, что в линию, которая будет питать плиту, нельзя подключать еще светильники, розетки, другие выключатели. То есть, 1 силовая розетка – 1 электрическая плита.

Когда будет подобран и проведен нужный кабель, его следует защитить от перепадов напряжения. Для этого на центральном щитке в доме устанавливают выключатель-автомат на 32 А.

Далее можно отправляться за покупкой силового разъема. Его номинальный ток должен соответствовать установленному автомату. Если в доме трехфазная сеть, лучше отдать предпочтение трехфазным вариантам.

Этап второй – выбора места монтажа

Первое и самое важное правило – силовую розетку нельзя располагать под рабочей поверхностью электроплиты или в месте, к которому сложно подобраться. Строго запрещено устанавливать оборудование:

• рядом с источником воды, например, под мойкой;
• за стиральной или посудомоечной машиной.

Самый удобный вариант – монтировать розетку за электроплитой, если такая возможность есть, и сам агрегат можно будет при необходимости отодвинуть. Неплохое место – в шкафчике недалеко от бытовой техники.

(кликнуть для увеличения)

Этап третий – монтаж

Чтобы провести правильно установку силовой розетки для электроплиты, нужно собрать необходимые инструменты и следовать алгоритму:

• на стене сделать пометку карандашом или мелом;
• перфоратором сделать отверстие под стакан подрозетника;
• в подрозетник протягивают кабель. С него снимают защиту и разделяют на разноцветные провода. Очищают их на 1 см, присоединяют к рабочему механизму силовой розетки;
• желто-зеленый кабель присоединяют к центру – заземление. Остальные – к фаза и ноль;
• подрозетник зафиксировать гипсовым раствором;
• закрепить шурупами, установить декоративный корпус.

В конце работ проверяют, правильно ли функционирует силовая розетка. Если с этим все в порядке – подключают плиту.

Установку вилки и розетки электроплиты можно посмотреть в видео:

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Важные требования к электрической сети и проводке:

1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм 2 ;
3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.
