Как самостоятельно отремонтировать LED светильник

Подготовка к ремонту

Для самостоятельного проведения быстрого и качественного ремонта любого электротехнического оборудования в бытовых условиях требуется предварительная подготовка.

Основные этапы предварительной подготовки к ремонту

• В первую очередь стоит выяснить источник неисправности (драйвер, светодиод или прочий элемент конструкции осветителя). Для этого нужно снять устройство с постоянного места размещения и разместить на рабочем столе.
• Далее нужно подготовить инструмент: комплект отверток, клещи (могут понадобиться для снятия корпуса, соединенного скрутками), мультиметр (для проверки контактов), изоляционная лента, пинцет (может пригодиться для работы с мельчайшими компонентами оборудования). Возможно, понадобится выполнять паяльные работы, поэтому паяльник тоже должен быть под рукой. Если же возникнет необходимость замены светодиодов, то для этого мероприятия можно воспользоваться дрелью с комплектом сверл разного диаметра.

После того как рабочее место подготовлено, все необходимые инструменты собраны, осветительный прибор снят, выявлены причины его поломки, можно приступать к ремонтным работам.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

• Демонтаж светильника;
• Изучение технической документации;
• Подготовка приборов (список перечислен выше);
• Приобретение мультиметра для проверки контактов;
• Проведение ремонтных работ в зависимости от проблемы;
• Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

1. Приспособление снимается с потолка или же стены;
2. Корпус прибора снимается;
3. Изучается схема электронная (чаще всего дефекты являются видимыми);
4. Удаляется плафон и другие украшения декоративного формата;
5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

• В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
• При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
• По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
• Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Светодиодные ленты

Сегодня в моде светодиодные ленты, и лучше вообще не доводить до их поломки. Мы уже сказали, что p-n переход со столь тонкой нитью боится перегрузки как в прямом, так и в обратном направлении. Для питания светодиодных лент применяются специальные усилители и адаптеры. Причём для RGB разновидностей система трёхканальная. Это целая наука. Но, руководствуясь указанными выше соображениями, вполне можно найти способ питать светодиодную ленту от устройства, которое мы показали на фото. Весь смысл в том, чтобы правильно рассчитать ток потребления и не превысить напряжение питания.

Промышленный стандарт предусматривает следующие значения для обеспечения энергией светодиодных лент: 5, 12, 24, 36, 48 В. Исходя из этого, нужно понимать, что в продаже можно найти как подходящий к нашему источнику товар, так и несовместимый. В связи с этим приводим расшифровку системы обозначений импортных светодиодных лент. Маркировка состоит из следующих основных групп:

• Наименование: LED Strip, Light strip.
• Буквенное обозначение типа конструкции. Иногда вместо него ставится класс защиты по международному стандарту (ip). Это позволяет понять, можно ли применять такую светодиодную ленту, к примеру, в ванной комнате. IP65: SE – покрытая тонким слоем силикона, P, PW – лента в силиконовой трубке; IP67: PGS – лента в силиконовой трубке, заполненной герметиком.

1. СС – токовая светодиодная лента.
2. RS – открытая (non-waterproof) с боковым (side) свечением.
3. RSW – влагозащищённая (waterproof) с боковым (side) свечением.
4. RT – открытая (non-waterproof) с прямым свечением.
5. RTW – влагозащищённая (waterproof) с прямым свечением.
6. ULTRA – открытая повышенной яркости.
7. SPI – управляемая RGB лента.

• Код изготовителя. Например, номер серии, партии.
• Тип светодиодов. Например, SMD 3528.
• Поскольку светодиоды бывают разные, то непременно указывается цвет. Обычно в виде 1 – 3 латинских букв. Например, PW – чистый белый (pure white); Y – жёлтый (yellow); NW – натуральный белый (natural); WW – тёплый белый (warm white). Фактически нет чётких нормативов, каждый производитель расшифровку делает по-своему.
• Рабочее напряжение указывается в вольтах: 12 V; 24 V и т. д.
• Иногда в виде 2Х указывается двойная плотность установки светодиодов.
• Цвет свечения в кельвинах: до 3000 К – тёплый; 4000 К – холодные тона; свыше 5000 К – лампы дневного света.
• Светимость в Лм на один светодиод.

Также могут указываться потребляемые токи светодиодов, цвет основания ленты, размеры матриц (микросхем с набором светодиодов) и некоторые другие параметры. Понятно, что в ванную комнату нужно брать защищённую от воды конструкцию, тогда как для гостиной сойдёт любая. Класс IP67 легко выдержит натиск дождя, на ленту, выполненную согласно IP20 страшно даже брызнуть водой. Имеются и в ГОСТ указания на степень защиты приборов: для каждого помещения они свои. Класс IP не должен быть ниже, нежели это указано в стандарте для данного типа размещения.

Аналогичным образом маркируется оборудования. В продаже можно найти усилители обычные и для цветных лент, пульты дистанционного управления, контроллеры и многое другое. Комбинируя, можно составить набор из оборудования под заданные параметры. Это все, что мы хотели сегодня рассказать про ремонт светодиодных светильников и люстр своими руками.

Простейшая электрическая схема

Чтобы ремонтировать осветительные приборы, необходимо знать хотя бы общие принципы построения электрических схем. Современные светильники оснащены множеством дополнительных электронных механизмов и обладают разнообразными функциональными возможностями. Однако принцип подключения осветительного прибора (лампочки) практически всегда остается неизменным.

Простейшая электросхема светильника.

На рисунке показаны схемы светильников разных типов с несколькими источниками света, однако они характерны и для настольных ламп.

Важное свойство, особенно для настольных моделей — возможность регулировки яркости и интенсивности освещения. Именно такие приборы имеют повсеместное применение для учащихся, творческих работников и в электронной промышленности на сборке мелких деталей и точных механизмов. В таких моделях электрические схемы несколько сложнее и включают дополнительные элементы для регулировки освещения

В таких моделях электрические схемы несколько сложнее и включают дополнительные элементы для регулировки освещения.

Схема регулятора яркости, где S2, S3, S4 – ступенчатые регуляторы.

Как починить LED-лампочку самостоятельно: пошаговая инструкция

Опять перегорела светодиодная лампочка? Не торопитесь ее выкидывать. CHIP расскажет, как самостоятельно в домашних условиях починить ее с помощью обычных подручных средств.

Если у вас перегорела LED-лампочка, за которую вы отдали приличные 90-150 рублей, есть шанс, что вы сможете вернуть ее к жизни, причем сделать это совсем не сложно. CHIP расскажет, что для этого понадобится и как выполнить ремонт самостоятельно благодаря нашей пошаговой инструкции.

Светодиодные или LED-лампочки в последнее время получили очень широкое распространение благодаря существенному падению на них цены. Но это не означает, что производители сумели найти более дешевую технологию изготовления ламп при той же надежности и долговечности. Как правило, в недорогих устройствах используются упрощенные схемы питания и более дешевые комплектующие. Именно поэтому срок службы таких светодиодных светильников может быть очень короток.

Но, заплатив, к примеру, 90 рублей за LED-лампочку, все же мы рассчитываем, что она прослужит как минимум год. Тем обиднее видеть, как спустя 2-3 месяца после покупки лампа перестает подавать «признаки жизни». Виной тому, как многие уже догадались, бюджетное оснащение в компонентной части лампочки, в результате чего на светодиоды подается гораздо большее напряжение, чем необходимо и, как следствие, перегорание одного из 8 светодиодов. Т.к. эти элементы установлены по последовательной схеме, то выход из строя хотя бы одного приводит к выключению и всех остальных.

В отличие от ламп с нитью накаливания и газовой экономной лампы, LED-лампочку можно починить, причем самостоятельно в домашних условиях. CHIP расскажет, как это сделать, не обращаясь к специалистам.

Если у вас есть вопросы по качеству и долговечности светодиодных ламп, вы можете задать их представителю компании-производителя в комментариях нашего специального анонса:

Устройство светильников и люстр

Процесс сборки осветительных приборов – это механическая работа, которая обычно не вызывает особых сложностей.

Рассмотрим устройство светильников:

1.Плафон. Выполняет защитную функцию, закрывая лампу, и декоративную. Плафон изготовляется из разнообразных материалов: от стекла и пластика до металла. Он разбирается в первую очередь. Плафон имеет различные варианты крепления, поэтому рассмотрим этот пункт подробней позже.

2.Лампа. В осветительных приборах используются разнообразные виды лампочек: лампы накаливания, светодиодные и люминесцентные лампы. Здесь все зависит от личных предпочтений.

3.Отражатель. Этот элемент в бытовых моделях для квартиры или дома не используется. Сфера применения отражателя – офисные светильники и прожектора. Он имеет белую или зеркальную поверхность, которая служит для создания направленного света.

4.Патрон. Также имеет различные конструкции. Способы его монтажа к люстре и корпусу светильника рассмотрим ниже.

5.Блок-питания или пускающее устройство. Необходимые для работы светодиодных и люминесцентных ламп. Большинство современных энергосберегающих моделей под стандартных патрон выпускаются со встроенной схемой и вкручиваются по аналогии с обычными лампами накаливания.

Могу ли я заменить лампы накаливания или галогенные лампы на светодиодные? — служба поддержки клиентов

Виды поломок и их причины

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

• полное отсутствие свечения;
• периодическое отсутствие освещения;
• кратковременное мерцание;
• отключение света в произвольные моменты;
• повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

1. Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
2. Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
3. Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

• технические нарушения при подключении к сети питания;
• короткое замыкание;
• неверная установка оборудования;
• ошибки при построении элементов в схеме подключения;
• изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака

Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Устройство диодного прибора

В этой части статьи будет описано устройство диодного прибора и принцип работы его деталей.

Назначение и разновидности цоколей

Цоколь в лампах изготавливается из метала, керамики или пластика, выдерживающий высокие температуры.

Также в светодиодных лампах от именитых производителей не применяется пайка для закрепления цоколя. Благодаря этому возможность окисления или подлипания к патрону светильника равна нулю.

В списке ниже будут приведены самые распространённые виды цоколей:

• E14 и E Такие цоколи есть в лампах, которые используются в быту.
• E Используется только в мощных лампах (вроде лампочек для фонарного столба или освещения заводских помещений).
• G4, GU3, GU10. Предназначены для полноценной замены галогенных ламп.
• GX Такие цоколи используются в светильниках для потолков или мебели.
• G Используется в трубчатых лампах T8.

Роль драйвера светодиодной лампы

Драйвер – одна из важнейших частей светодиодной лампы. Он представляет собой маленькую деталь, которая выступает как блок питания. Благодаря драйверу нейтрализуются перепады напряжения, которые могут возникать из-за сбоя электросети, а ток продолжает поступать в лампочку, создавая из электричества свет.

Сейчас в лампочках используются два основных вида драйверов – электронный и конденсаторный. Они оба обладают своими преимуществами и недостатками.

Электронный драйвер используется для производства светодиодных ламп от именитых производителей из-за своей надёжности и дороговизны. Но не все могут себе позволить такой драйвер, поэтому бедные производители берут конденсаторные драйвера из-за дешевизны.

Особенности монтажной платы

Это основная часть лампы. Монтажная плата выступает как подставка для светодиодов и деталей. Для производства таких плат используются разные материалы, но более популярным является анодированный алюминиевый сплав.

Иногда производители предугадывает поломку и стараются облегчить ремонт, нумеруя на монтажной плате светодиоды и разъёмы для них. Это помогает не только при ремонте, но и при сборке лампы на заводе.

Плата в светодиодной лампе показывает небывалую эффективность – благодаря ей абсорбируется до 90% тепла, которое возникает во время работы лампочки.

Нюансы устройства LED-элементов

Диоды для генерации света в лампе могут стоять разные. В основном используются два вида чипов:

1. SMD-чип.
2. COB-чип.

Чем их больше – тем мощнее лампа, а значит и генерируемая температура устройства тоже растёт.

Нужно заметить, что при ремонте чипов нельзя просто заменить один чип на другой. Нужно заменять на ту же модель, что и остальные. Если такой возможности нет– придётся заменять все чипы.

Специфика работы радиатора

Слишком большая температура плохо влияет на лампу, из-за чего она просто перегорает. Для того, чтобы этого не произошло, и нужен радиатор. Хотя, некоторые производители пытаются на нём сэкономить, просто проделывая отверстия в лампе.

Если покупать бюджетную лампу, то стоит подготовиться к довольно быстрому перегоранию, так как в бюджетных моделях используются радиаторы из плохих материалов (пластик или стекло). Именитые производители вставляют радиаторы из метала с антикоррозийным покрытием, что намного продлевает жизнь их лампам.

Также некоторые, в основном китайские, производители вставляют в лампы радиаторы из керамики. Да, теплоотвод в таком случае будет отличным, но при этом понижается устойчивость лампы к физическому воздействию.

Несколько слов про оптику

В светодиодных лампах вместо стекла используется рассеиватель. Благодаря ему свет концентрируется под нужным углом.

Превосходство рассеивателя над стеклом состоит в его безопасности. При перегорании стекло может просто треснуть и нанести травмы людям в помещении. Рассеиватель же из-за такого не разрушается.

Однако, не во всех лампах используется рассеиватель. Иногда для этого применяются линзы, сделанные из более практичных материалов. Они не разрушаются, а значит – не ремонтируются.

Частые поломки

Качественные led-лампы редко ломаются, про более дешёвые аналоги этого не скажешь. Поломки с ними случаются, чаще всего пробиваются светодиоды или выходит из строя драйвер.

Пробой светодиода

В led-лампах реализовано последовательное подключение светодиодов. Выход одного диода соединяется с входом другого – схема крайне простая. Но достаточно одному кристаллу сломаться, чтобы лампа перестала гореть.

Светодиоды не застрахованы от перегорания, поэтому, если лампа не горит, первым делом следует проверить именно их. Сделать это очень легко. Всё, что вам понадобится — мультиметр.

Как проверить светодиоды на пробой:

1. Осмотрите кристаллы. У исправных равномерная светлая окраска, на пробитых светодиодах видны тёмные пятна.
2. Выпаивайте повреждённые светодиоды. Учтите, что максимальная температура, которую кристаллы выносят без ущерба для своих свойств — +80°C. Используйте для выпаивания маломощный паяльник или утюг.
3. На место выпаянных светодиодов припаяйте исправные аналоги, нанеся на площадку флюс.

Как проверить исправность лампы мультиметром:

Отремонтированная таким путём лампа будет работать, правда, светить она будет немного хуже. Такой вариант срабатывает, если на плате 10 кристаллов или более. Бывает, сгоревшие кристаллы удаётся заменить проволочными перемычками.

Повреждения в драйвере

Если с виду все светодиоды целые или неисправные уже поменяны, а лампа всё не горит, значит, пора переходить к осмотру драйвера. Большинство повреждений можно определить визуально — по изменению внешнего вида резисторов или конденсаторов.

При отсутствии видимых повреждений в драйвере проводят исследования с помощью тестера:

1. Проверьте сначала все элементы, а затем места пайки, так как из-за перепадов температуры контакты ухудшаются или вовсе пропадают. В первом случае лампочка то горит, то гаснет, в последнем — не работает полностью.
2. Чтобы определить повреждения в пайке, внимательно осмотрите её на свету. Места с трещинами тщательно прогрейте паяльником.
3. В диодных мостах редко бывают поломки, поэтому их проверка проводится в последнюю очередь. Если обнаружите пробитый диод, выпаивайте его и проверяйте повторно. Если поломка подтвердилась, замените неисправный диод аналогичным, соблюдая полярность.

Видео-инструкция:

Популярный алгоритм ремонта

Перед тем, как разобрать конструкцию, обязательно отсоединяем ее от источников питания в целях собственной безопасности.

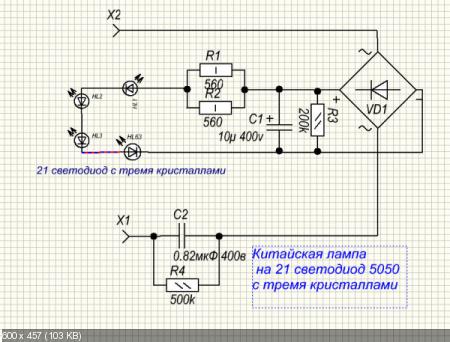

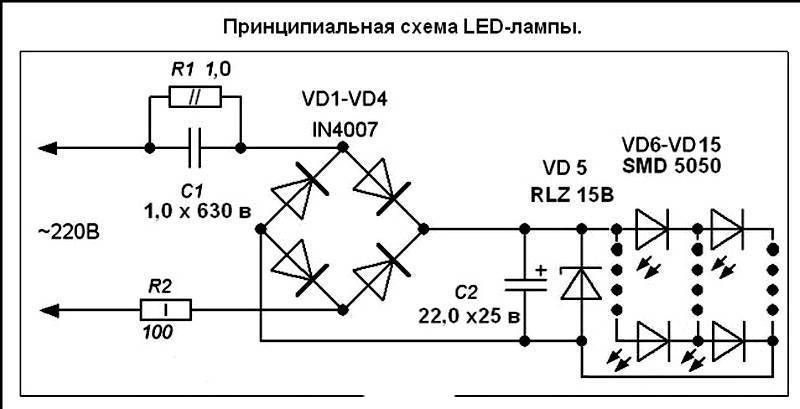

Электрическая схема

Далее процедуру можно разделить на несколько процессов:

• с помощь тонкой отвертки или шила поддеваем матовый купол для разделения корпуса на составные части, операция достаточно деликатная, поэтому не стоит применять излишнее усилие, чтобы не повредить стекло;
• на плате откроются шурупы, которые необходимо будет выкрутить из посадочных гнезд;
• тонким краем отвертки или ножом поддеваем плату с посадочного места для открытия доступа к тыльной стороне;
• цоколь отделяется просто, его удерживают на корпусе вдавленные персональные зазубрины;
• каждую сторону цоколя деликатно отгибаем по всему периметру фиксации;
• прикладываем небольшое усилие для вынимания цоколя;
• чтобы итог работы был успешным, при помощи ножа отсекаем соединительную проводку от светодиодной платы;
• извлекаем блок питания.

Теперь перед нами оказывается полностью подготовленная к дальнейшим работам разобранная конструкция.

На следующем этапе проводится визуальный контроль состояния прибора. Стадия зачастую позволяет выявить оплавленные или перегоревшие участки в цепи. Именно они и являются причиной поломок. Наиболее популярным является выход из строя элементов питания. Проблемы на плате требую вмешательства мастера с паяльником.

Для извлечения неисправных элементов нужно демонтировать всю конструкцию

Если отсутствует опыт пайки таких приборов, то допускается элементарная замена целых блоков. Их можно вынимать из других поломанных конструкциий, предусмотрительно отложенных в места хранения. Такое сведение из нескольких элементов обойдется дешевле, чем покупка новых светодиодов.

Продемонстрировать проблемы могут такие элементы:

• токоограничивающий конденсатор;
• его диоды;
• расположенный рядом резистор.

В этом случае ремонт драйвера лед-устройства предусматривает предварительный обязательный прозвон элементов с помощью мультиметра. Метод обязательно выявит поломку узла.

Так выглядит плата светодиода

Виновниками неисправности могут оказаться и сами кристаллы. Они будут окружены темным пятном гари, а также будет слышаться характерный запах. Для верности их работоспособность прозванивают мультиметром. Если он отсутствует, то достаточно использовать пальчиковую батарейку для подачи питания.

Вышедшие из строя светодиоды не будут гореть. Выпаиваем их с места посадки

Важно подобрать новые такие же по мощности, оттенку и силе свечения

Мерцание также свидетельствует о том, что электроприбор вышел из строя. Он нуждается в замене.

Если перед тем как сгореть, раздавался хлопок, то вероятнее всего нужно будет начинать с замены конденсатора. Он имеет свойство не только вздуваться, но и лопаться. Придется купить на радиорынке аналогичную замену, а затем впаять на место в электросхеме.

Что нужно для ремонта светодиодной лампы

Вам не нужно покупать никаких сверхъестественных инструментов. В каждой семье обычно есть паяльник, желательно с тонким наконечником. Вместе с ним обычно идет припой и канифоль (или флюс, содержащий припой) или кислота для пайки. Пинцет также будет незаменим – без него вам не обойтись.

Также желательно иметь ручку (третью руку) или помощника для удержания светодиодной платы, чтобы было удобно работать. Для быстрого нагрева светодиодной платы мы рекомендуем использовать компактная газовая горелка. Это позволит вам быстро выпаять перегоревший светодиод и тут же припаять на его место старый. Купить газовую горелку можно в любой табачной лавке, а стоимость ее составляет около 350 рублей. Но если вы не собираетесь переплачивать, подгонка и турбозажигалка.

Однако основным компонентом нашего ремонтного комплекта является другая поврежденная светодиодная лампа, желательно того же типа. Он будет служить донором запасных частей для ремонтируемых ламп. Поскольку обычно перегорает только 1 светодиод, остальные 7 пригодятся для ремонта разбитой лампочки.

И да, после ремонта лампочки вам нужно будет приклеить ее на место, а это значит, что вам нужно запастись суперклеем (или аналогичным прозрачным клеем для пластика).

Виды неисправностей и их причины

Радиаторы охлаждения

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.
