Ремонт стиральной машины своими руками: обзор возможных поломок и способов их устранения

Виды и типы стиральных машин

Условное разделение приборов автоматизации ручной стирки привело человечество к двум видам:

1. активаторному – стирка в котором ведется за счет вращающейся т.н. крыльчатки (диска внизу вертикальной емкости);
2. барабанному – стирка ведется во вращающемся барабане машинки.

Такая техника есть сегодня практически в каждом доме.

В свою очередь, два вида устройства стиральных машин подразделяется на три основных типа:

Полуавтоматические – представитель активаторного типа стирки, имеющий в своем арсенале только таймер отсчета времени, небольшой вес и, как правило, не требующий подключения к водопроводу и канализационному сливу. Стирка в такой машине требует постоянного человеческого участия, за счет чего данный тип практически не популярен среди потребителей;

Стиральная машина полуавтомат.

Ультразвуковые – мини устройства для стирки белья за счет генерируемого ультразвука, которые не воспринимаются многими всерьез, т.к. не способны отстирать даже самые незначительные загрязнения, и, как следствие, наименьшая популярность среди всех трех типов;

Ультразвуковое стирающее устройство.

Автоматические – самый совершенный среди всех, имеет множество функций и программное управление. Представитель барабанного вида стирки, автомат в состоянии автоматически рассчитать необходимый объем воды, выстроить температуру, скорость отжима белья и даже засыпать точную дозу стирального порошка. К преимуществам относят экономичный расход воды и моющего средства, бережное воздействие на любой вид ткани, два вида загрузки белья – вертикальный и фронтальный. Это наиболее часто приобретаемая и используемая модель и об обслуживании и ремонте автоматической стиральной машины мы и поговорим

Обратите внимание: стиралка с вертикальным способом загрузки белья на 20-30% дороже машинки с фронтальным способом, а соответственно, и ремонт ее обойдется дороже

Стиральная машина автомат.

Так как же произвести ремонт стиральных машин своими руками? Для этого, прежде всего, нужно изучить строение и принцип работы устройства.

Чтобы успешно выполнить ремонт стиральной машины-автомат, нужно ознакомиться с ее устройством.

Основными узлами данного бытового прибора можно считать:

• двигатель;
• электронагреватель (тэн);
• насос для слива;
• бак для воды;
• барабан для загрузки белья;
• электронная панель управления;
• клапан набора воды;
• корпус машинки.

Поскольку самыми распространенными сегодня являются стиральные машинки с фронтальной загрузкой, рассмотрим, как они работают.

Стирка в автоматической стиральной машине состоит из нескольких этапов. На первом этапе происходит набор воды через клапан в барабан и нагрев ее до заданной программой стирки температуры, контролируемой таймером и датчиком. Здесь же подаются в барабан и моющие средства. В зависимости от выбранного режима стирки происходит несколько этапов слива-набора воды. На последнем же этапе предусмотрен отжим белья на сильных оборотах барабана при полной мощности.

Чтобы отремонтировать стиральную машину, нужно знать назначение деталей, из которых она состоит.

Останавливается просто посреди процесса стирки

Соблюдение правил эксплуатации – залог безотказной работы стиральной машины

Большая часть поломок возникает по вине владельца из-за неправильного обращения с техникой, в этом уже неоднократно убедились мастера нашего сервисного центра

Важно соблюдать правила эксплуатации техники, заявленные производителем оборудования. Но, к сожалению, многие пользователи пренебрегают ими

Как результат – машина выходит из строя и требует ремонта. Причем, как правило, пользователи во время эксплуатации совершают одни и те же ошибки:

• Не проверяют карманы одежды, в результате чего монеты, сим-карты, мусор забивают сливной фильтр, а в некоторых случаях и попадают в насос (что приводит к его сгоранию). Сюда же отнесем ситуацию, когда в барабане оказывается косточка от бюстгальтера.
• Перегружают СМА – постоянные перегрузки и дисбаланс приводят к преждевременному износу узлов СМА, таких как щетки двигателя, амортизаторы и подшипники.
• Оставляют без присмотра маленьких детей, которые могут покататься на дверце, покрутить во все стороны ручку программатора и т.п.
• Пренебрегают правильной установкой и подключением СМА, из-за чего возникает масса проблем во время эксплуатации: повышенные вибрации, шум при работе, прыжки при отжиме, самослив.
• Устанавливают технику в помещении с повышенным уровнем влажности, что приводит к окислению кнопок, разъемов, платы управления и, как следствие, к короткому замыканию.
• Не делают профилактическую чистку от накипи.

Чтобы ваша стиральная машина прослужила долгие годы и не ломалась, позаботьтесь о правильном подключении (к отдельной кабельной линии, с заземлением или УЗО). От постоянных скачков напряжения в сети защитит стабилизатор напряжения, а установленный фильтр воды на входе стиральной машины станет дополнительной защитой от накипи, засоров впускного фильтра и других узлов системы. Регулярно чистите СМА от накипи с помощью лимонной кислоты, уксуса или специализированных средств. Соблюдайте все рекомендации производителя бытовой техники.

Мы надеемся, что ваша стиральная машина проработает долго и без нареканий!

Лужа воды под стиралкой

Принцип работы, механизм, строение машинки

Современные машины собраны из таких основных составляющих:

• Движок
• Нагревательный элемент
• Насос для слива воды
• Барабан и бачок
• Электронная панель управления
• Клапан для подачи воды в бак
• Железный корпус

Сам процесс выглядит примерно так – запустив в панели управления одну из выбранных программ в первую очередь происходит блокировка дверцы, набор воды в бачок. Далее при помощи нагревательных элементов происходит подогрев температуры воды до нужной отметки.

По окончанию барабан стремительно набирает обороты, тем самым отжимая белье. После стирки дверцу возможно открыть не сразу, разблокировка происходит в течении 1-2 минут.

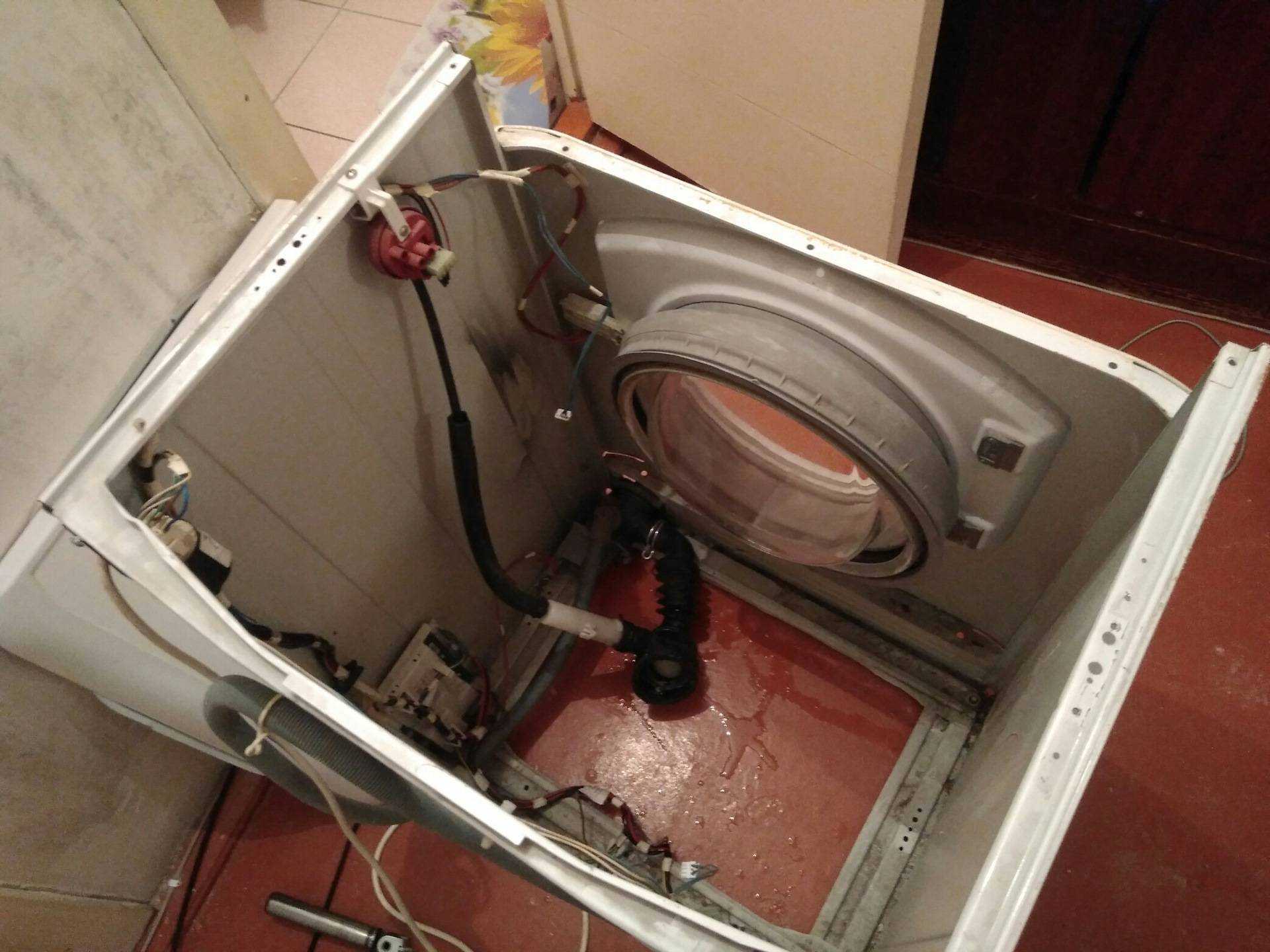

Инструкция: как разобрать стиральную машину

Когда инструмент подготовлен, можно начинать разбирать бытовое устройство в домашних условиях. Чтобы выполнить самостоятельный разбор стиралок с фронтальной загрузкой, понадобятся инструменты.

А именно:

• Плюсовая отвертка;
• Минусовая отвертка;
• Гаечные ключи на 19, на 8 и на 9;
• Кусачки для зажимных хомутов;
• Стандартные кусачки;
• Пассатижи;
• Отогнутые длинные пассатижи.

Разборка выполняется по порядку. Первым делом надо снять панель сверху. При помощи плюсовой отвертки, отвинтить винты, удерживающие верхнюю панель. Следующим шагом надо демонтировать панель управления, для этого убрать распределитель моющих средств. Затем следует отвернуть 2 болта, придерживающие распределитель, и сдвинуть левую часть панели управления на 90ᵒ. Далее надо провести отцепление электропанели от монтажной собачки.

Далее необходимо снять сервисную панель, открыть люк, снять хомут при помощи отвертки, снять манжету и убрать центральную панель. Центральная панель демонтируется вместе с окном машинки и отсоединяется разъем блокировки люка. Далее, воспользовавшись плоскогубцами, надо снять шланг с манжеты люка, хомут, манжету. Сборка должна выполняться строго в обратном порядке.

Замена модуля управления

Если контроллер не подлежит ремонту, и специалисты сервисного центра это подтвердили, то его придётся менять. Покупка б/у платы – это кот в мешке, поэтому лучше смотреть в сторону новых устройств. Благо они продаются практически в каждом специализированном магазине, в особенности если речь идёт о технике известных брендов.

Ремонт блока управления стиральной машины – задача, требующая вмешательства квалифицированного персонала. Самостоятельный демонтаж платы управления стоит делать только тогда, когда срок гарантии истек. Если это произошло, и другие методы борьбы с неисправностями не помогают – модуль снимается, при отсутствии навыков починки электронной аппаратуры его можно заменить целиком.

Не подаётся вода

Без подачи воды стирка не начнется: если программа запустилась, вы услышали легкое шипение и потрескивание, после чего машина
зависла – значит она не смогла набрать воды и остановила программу. Причины могут быть самые разные.

Для начала убедитесь, что открыт кран подачи воды. Затем проверьте состояние шлангов: они не должны быть нигде пережаты и в них
не должно быть трещин или других видимых повреждений. Не исключено, что в вашей квартире слабый напор воды: в этом случае либо
стирка будет очень долгой, либо программа вообще не запустится.

Мог сломаться впускной клапан, из-за чего вода поступает в барабан слишком медленно или не поступает вообще. Клапан придется
менять. Если у стиральной машины есть наливной фильтр, то со временем он может засориться и замедлить подачу воды: выньте его,
проверьте, и почистите, если надо.

Иногда выходит из строя датчик уровня воды, что сбивает с толку электронную систему управления машиной.

Устройство стиральных машин

Вода не нагревается

Причина	Что делать
Проблема с регулятором уровня воды (нагреватель не включается, когда регулятор не реагирует на наполнение барабана)	Проверьте выключатель и если обнаружили поломку, замените его на новый.
Нагреватель, ТЭН покрылся накипью	Разберите машинку, снимите нагреватель и удалите с него накипь, после чего верните деталь на место и соберите машину.
Нагреватель сломался	Проверьте состояние контактов. Если произошло их окисление, используйте для зачистки мелкую шкурку. Если контакты ослаблены, подтяните их. Если проблема не в контактах, после отсоединения одного провода прозвоните нагреватель на обрыв. Сгоревший нагреватель придется заменить новой деталью.
Не функционирует термореле, отключающее нагреватель, когда вода набирает нужную температуру	Опробуйте работу термореле и выполните его замену новой деталью, если появится такая необходимость.

Замена ТЭНа может быть произведена в домашних условиях. О процессе замены ТЭНа в стиральной машине Ардо, LG c фронтальной загрузкой и советы по покупке ТЭНа смотрите в видео Владимира Хотунцева.

Не набирает порошок и ополаскиватель

Стиральная машина Вестел не защищена от заводского брака, и часто он касается наливных клапанов. Заметить это можно не сразу, поскольку клапан функционирует, но в процессе эксплуатации перестает открываться полностью. Это приводит к долгому набору воды, которая не забирает порошок. В итоге белье не отстирывается должным образом.

Брак исправить невозможно, поэтому надо выбрать новый клапан. Для этого необходимо:

• Найти наливной клапан, подходящий конкретной модели;
• Стиральную машину отключить не только от напряжения, но и от всех других коммуникаций;
• Надо снять верхнюю панель бытовой стиральной техники. Справиться с этим можно самостоятельно или обратиться к мастеру по ремонту;
• Следует найти шланг, ниже будет располагаться наливной клапан. Он выглядит как небольшое пластмассовое изделие. Надо отсоединить его от датчика;
• Клапан прочно закреплен, и чтобы вытащить его, нужно открутить все элементы;
• Деталь устанавливают там же, где шланг. Надо соединить ее с датчиком правильно, иначе стиральная машина снова выйдет из строя и потребуется ремонт. После установки нужно начать проверку и посмотреть, работает ли агрегат.

Ремонт своими руками моделей данного производителя требуется редко, еще реже приходится приглашать мастера. Если качество белья ухудшилось, надо сразу проверить, не повредились ли в процессе эксплуатации шланг и клапан или начать ремонт своими руками.

Устройство и принцип работы стиральной машины

2 Как отремонтировать лопнувший бак

Когда машина уже разобрана и бак вынут, остается только открутить и вытащить из него металлический барабан, чтобы получить доступ к внутренней части емкости. Дальнейшую инструкцию рассмотрим пошагово.

Прежде всего, необходимо включить и нагреть паяльник.

Собрать осколки в месте поломки, максимально точно вкладывая их в тот участок, от которого они отломались.

С помощью паяльника пройтись точечно по контуру осколков. Слегка скрепить их тепловым швом необходимо для надежной фиксации, чтобы на следующем этапе не возникло щелей.

Из нефункциональных частей бака срезать маленький кусочек пластика для заполнения щелей и запаять отверстие.

Теперь необходимо подготовить многожильную проволоку – снять с нее изоляцию и порезать на кусочки, удобные в использовании. Не режьте провод на слишком мелкие кусочки, так как в процессе армирования он будет нагреваться и это чревато термическим ожогом пальцев. Металлический провод необходимо рассоединить на отдельные прожилки.

Приложить пучок рассоединенных прожилок на контур трещины и каждый по отдельности припаять с помощью паяльника

Важно зафиксировать именно каждый провод, полностью спрятав его под пластиком – это обеспечит надежность ремонта и герметичность емкости. Когда по всему контуру сцепления деталей пластика будет произведено армирование с помощью проволоки, можно приступать к шлифовке – паяльником выровнять полностью обрабатываемую поверхность и скрыть все торчащие части металлических прожилок

Когда по всему контуру сцепления деталей пластика будет произведено армирование с помощью проволоки, можно приступать к шлифовке – паяльником выровнять полностью обрабатываемую поверхность и скрыть все торчащие части металлических прожилок.

Завершив армирование наружной стороны необходимо перевернуть бак и закрепить проволоку внутри емкости.

После завершения работы по закреплению армирующей составляющей так же, как и в случае с наружной стороной, выровнять поверхность пластика с помощью паяльника.

После пайки следует убедиться, что нет ни одного пропущенного участка, и толщина пластика не изменилась. Можно отключать паяльник, подождать несколько минут и приступать к проверке качества ремонта.

Признаки поломки

Можно начинать искать ответ на вопрос: «Как починить стиральную машину своими руками?», когда:

• На кнопку запуска машина не реагирует. Если в доме свет есть, вероятнее всего, что-то не так с электропитанием самого прибора.
• Машинка реагирует на кнопку включения, но задать программу или отдельную функцию невозможно. Опять же в первую очередь стоит продиагностировать электропитание.
• Машина включается, программу выбрать получается, но во время стирки есть странный звук – стук или что-то другое. В таких случаях приходится чинить барабан стиральной машины.
• Не сливается вода. Тогда проблема в насосе.

Это неисчерпывающий перечень признаков. Могут быть и другие, которые указывают на поломку техники. Но сразу расстраиваться, звонить в сервис не торопитесь, так как с некоторыми проблемами вы можете справиться сами.

Порядок нахождения неисправности и способы решения проблемы

Код ошибки указывает на неисправность одного из узлов СМ. Если, например, высветилась на дисплее или световой панели ошибка F03 – это неисправность узла электронагревателя (ТЭН). Логично проверить сам ТЭН, далее проверяют термодатчик, затем непрерывность цепи между датчиком и разъемом модульного блока управления. Обычно на этой стадии обнаруживается неисправность, которую исправляют самостоятельно, если есть навыки пользования мультиметром.

Например, вот некоторый перечень работ, которые выполняют самостоятельно:

• механический ремонт по прочистке входного фильтра входа воды;
• прочистке отстойника перед откачивающей помпой;
• устранение засора сброса воды;
• Замена тэна;
• замена ремня;
• другие работы.

Это по силам выполнить самостоятельно при наличии деталей для замены. Но есть сложные неисправности, где без профессионального инструмента и знаний электронных устройств СМ выполнить самостоятельный ремонт невозможно. Попытки самостоятельно поменять неисправные элементы печатной платы модуля управления, могут привести к полной непригодности всего модуля. Для случая, описанного выше, возможно придется искать причину в самой печатной плате модуля управления, возможно вышел один из компонентов платы.

Трудность ремонта еще состоит в том, что контакты деталей на печатной плате некоторых моделей СМ залиты герметичным гелем, и добраться для отпайки неисправной детали сложно.

Совет: модуль управления в сборе стоит больших денег поэтому, когда вам предлагают замену всего блока, подумайте – стоит ли отдавать деньги, если можно просто поменять неисправные компоненты печатной платы: конденсаторы, катушки, диоды, возможно блок питания или блок процессора. Обойдется дешевле.

Как правило ремонт модуля управления выполняют в сервисных мастерских, где неисправные компоненты поменяют на оригинальные детали. У каждой модели СМ есть электронная схема расположения разъемов и контактов, отвечающих за работу отдельных программируемых узлов машины: электроклапанов, электродвигателя, водяного насоса, терморегулятора и других. Датчики передают эту информацию на соответствующие разъемы печатной платы модуля управления СМ.

Не включается

Причина	Что делать
Ошибочно выбрана программа для стирки	Посмотрите на переключатель программ, чтобы удостовериться в отсутствии включенного режима паузы.
Не работает кнопка пуска	Используя тестер, надо проверить, действует ли кнопка при нажатии. Если она неисправна, выполните замену кнопки.
Дверь не закрыта	Проконтролируйте, плотно ли заперта дверца агрегата. Ей может мешать уплотнение.
Машинка не подключена в сеть или выбит автомат в щитке	Проверьте, подключено ли устройство к сети, а также подается ли электричество в дом.
Неисправна вилка	Выполните разбор вилки, чтобы убедиться, что контактные соединения в порядке.
Вода не может поступить в машину	Посмотрите, открыты ли краны, по которым вода должна подаваться в машинку.
Неисправна проводка внутри машинки	У отключенного от сети устройства снимите внешнюю панель, проверьте клеммные зажимы (если они окислились, выполните зачистку) и прозвоните шнур в поисках обрыва.
Сломалось реле времени	Поворачивайте переключателем программ, пока не добьетесь начала вращения барабана. Так вы проверите таймер и если он нерабочий, проведете его замену.

Статья по теме: Пожарная безопасность в доме

Что делать если машинка не включается?

• Машина может вообще не реагировать на питание, либо при включенных индикаторах не  переходить в рабочий режим.  В этом случае стоит убедиться, что питание подключено. Сначала проверьте работает ли розетка или сетевой фильтр. В бытовых условиях это можно сделать подключив прибор, который работает, если включен в другую розетку.
• Если розетка функционирует стоит проверить вилку. Выключив из питания, осмотрите провод по всей длине, нарушения целостности провода, более частная причина поломки чем вы думаете.  Ситуации, когда хозяева вызывают специалиста, а он по приходу, всего лишь вставляет вилку в розетку, не анекдот, а  будни сервис-служб.
• Частой причиной «поломки» машины бывает включение режима «защита от детей». В этом случае, при случайной нажатии комбинации или последовательности клавиш, стиральная машина блокируется. Способ блокировки описывается в инструкции, согласно модели.

Если машина отказывается запускать программу стирки, есть вероятность, что причина в незакрытом замке барабана, что бывает, например, когда в него попало белье.

Как подобрать насос?

Вода не нагревается в процессе стирки

Стирать в холодной воде – не самый эффективный процесс. Поэтому если машинка работает: включается, запускает режимы, крутит барабан, но не греет воду, это повод заняться ею.

Чаще всего, почти со 100% вероятностью источником этой проблемы является выход из строя нагревательного элемента (ТЕНа). Это может произойти по следующим причинам:

• жесткая вода вызывает образование накипи на корпусе ТЕНа. С одной стороны это уменьшает проводимость тепла, с другой разрушение металла под слоем солей;
• износ детали со временем (обычно в мануале указывается предельный срок службы машинки, учитывающий наступление естественного износа);
• постоянные скачки напряжения в сети.

Чтобы добраться до этой детали, например в машинках LG и Индезит необходимо снять заднюю стенку агрегата. Внизу под барабаном будет видно продолговатое гнездо ТЕНа. Отсоедините все датчики и кабели и вытаскивайте нагреватель на себя. Иногда сразу становится понятно, что деталь уже не рабочая. Если нет, прозвоните его тестером.

В стиралках Bosh и Siemens нагреватель находится спереди. Сначала необходимо снять верхнюю крышку машинки, демонтировать емкость для порошка и панель управления (ее необязательно отсоединять, достаточно поднять наверх). Далее следует убрать уплотнительную резинку люка (сняв с нее хомут) и заправить ее внутрь. Раскрутить блокировку замка. Сняв нижнюю декоративную накладку и раскрутив крепежи под ней, сможете отсоединить переднюю панель машинки. Внизу под барабаном будет ТЕН.

Если сам водогрей в порядке, контакты к нему тоже, а вода при стирке всё равно холодая, то следует рассмотреть следующий варианты:

1. Неисправен датчик температуры. Он находится на торце ТЕНа.
2. Не работает модуль управления, нет соединения с ним (обрыв проводки).
3. Машинка добирает воду в процессе стирки. Такое бывает, если сливной шланг не закреплен, находится слишком низко (меньше 60 см от пола), и вода из барабана самопроизвольно уходит в канализацию.

Устройство стиральной машины и принцип ее работы

Вода совсем не сливается

Самой безобидной причиной может быть выбор неправильного режима стирки. Посмотрите, не стоит ли переключатель в режиме отсрочки полоскания. Также вполне вероятно, что программа стирки остановилась из-за отсутствия электричества — проверьте пробки.

Еще одной быстро устранимой причиной того, что из стиралки не уходит вода может быть засор фильтра или сливного патрубка, а также его изгиб. Проверьте и прочистите эти узлы и снова подключите машинку.

Засор или поломка насоса — это еще одна причина неисправности. Принудительно слейте воду, отсоедините насос, прочистите его или замените на новый.

Следующая причина из-за которой стиральная машина не сливает воду может заключаться в электрической части: окислились какие-либо контакты, вышел из строя таймер или переключатель уровня воды. Все эти участки нужно «прозвонить» и при необходимости заменить поврежденную деталь.

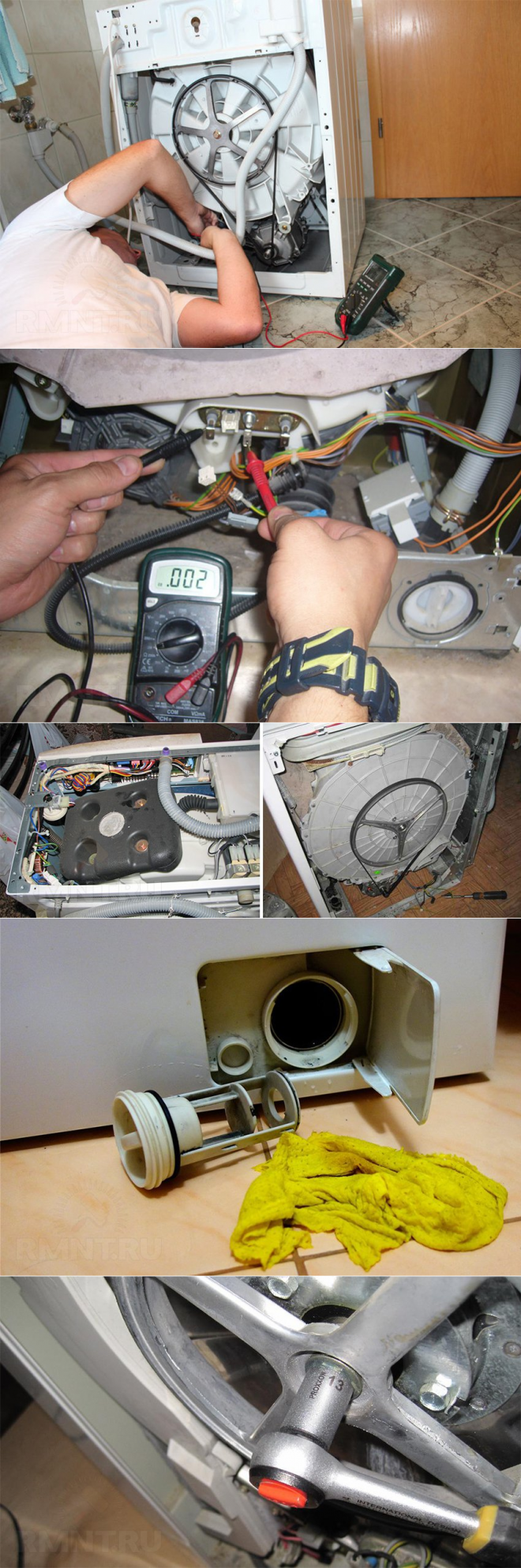

Ремонт стиральных машин своими руками

Вооружившись необходимым багажом знаний и причин наиболее часто встречающихся неисправностей вашей автоматической стиральной машины, попробуем определить, какие из них вы в состоянии отремонтировать своими руками, а где есть необходимость прибегнуть к помощи специалистов.

Если гарантия давно закончилась, можно провести ремонт стиральной машины своими руками.

Помните, что данный агрегат состоит из множества узлов и мелких деталей, поэтому, если вы приступаете к этой процедуре впервые, перед любым разбором сфотографируйте на телефон все изображения или видеокартинки соединений и стыков, чтобы по окончании работ вернуть прибор в первоначальное состояние.

Ремонт стиральной машины своими руками возможен только тогда, когда вы знаете из чего она состоит, какую роль играет каждая часть.

Еще один немаловажный фактор, это правильный слив воды из бака, т.к. поломка, в основе своей, случается при работающем приборе и эту процедуру нужно провести в первую очередь.

Когда вам ясен принцип работы и назначение каждой детали, вы можете по неисправности определить, в чем может быть причина.

Из перечисленного выше выделим область работ по ремонту стиральных машин с фото, как правило, это замена на новые следующих деталей:

• прочистка либо замена фильтра;
• замена изношенного либо разорвавшегося приводного ремня;
• замена насоса автоматической стиральной машины;
• термодатчика;
• ремонт программатора;
• замена ТЭНа;
• установка новых амортизаторов

Ремонт стиральной машины своими руками начинается с разборки корпуса.

Для самостоятельного ремонта потребуются следующие инструменты:

• плоская отвертка;
• фигурная отвертка;
• пассатижи;
• несколько плоских гаечных ключей;
• плоскогубцы;
• индикатор-фазоуказатель;
• светодиодный фонарик;
• клещи;
• паяльник;
• сервисный крючок;
• молоток;
• длинногубцы.

Для того чтобы выполнить ремонт стиральной машины своими руками, нужно разобрать агрегат и выполнить диагностику, а для этого потребуются инструменты.

Ниже, приведем видео замены барабана или программатора, более сложных и требующих предельной концентрации и внимания процедур.

Для самостоятельного ремонта необходимо еще знать порядок работы стиральной машины. Это поможет определиться с тем элементом, который мог привести к данной поломке.

Инструкция по ремонту стиральных машин, изложенная выше, показывает, что особых трудностей в этом процессе нет. Нужно лишь желание, знание принципа строения и действия агрегата и четкая диагностика. Но помните, что любую поломку легче предотвратить, поэтому не забывайте о мерах профилактики и бережного отношения.

Самые распространенные поломки стиральных машин связаны c неправильной эксплуатацией. Чтобы агрегат прослужил долго, нужно соблюдать несложные правила.
