Ремонт насоса "Гном" своими руками: схема, как разобрать, частые поломки

Правила эксплуатации центробежных насосов

Благодаря надежности центробежных устройств потребность в ремонте и техническом обслуживании возникает редко. Поломки возникают из-за не соблюдений правил обслуживания. К таким правилам относятся:

аппарат эксплуатируется только с жидкостью. Сухой ход изнашивает уплотнение вала;
отсутствие простоев механизма. При отсутствии потребности в работе аппарата, его необходимо запустить один раз в месяц. При длительном простое вал окисляется;
агрегат используется при плюсовой температуре. Работа при морозе приводит к замораживанию жидкости и поломке агрегата;
эксплуатация в паспортном режиме. Работа происходит при средней подаче не превышая максимального показателя КПД;
своевременное обслуживание сальников. При отсутствии смазки вал аппарата выходит из строя.

Неисправности центробежных насосов и их устранение

По признакам неисправности определяют причину поломки.

Устройство центробежного насоса

Признаки неисправности и их устранение:

После пуска аппарат не подает воду. Причинами поломки в таком случае могут быть: неправильный пуск аппарата (для устранения необходимо после удаления воздуха перезапустить устройство); маленькая частота вращения колеса (для устранения поломки увеличивают частоту); на корпусе аппарата не закрыт сборник воздуха (стоит закрыть сборник воздуха); засорение клапана приема (для устранения очищается клапан); ослабление сальника(для устранения подтягивают сальник).
Подключенный аппарат работает, вал при этом не вращается. Причинами поломки являются: блокировка аппарата из-за длительного простоя (для ремонта вал прокручивают с помощью отвертки или вручную в зависимости от мощности);попадание инородного тела в проточную часть центробежного насоса (после снятия улитки удаляется посторонний предмет и устанавливается фильтр); проблематичное питание от электричества (проверяется правильность соединения и совпадение потребляемой и паспортной мощности).
Аппарат не включается. Причиной данной поломки может быть расплавление предохранителя или сгорание обмотки (для ремонта необходима замена устройств).
Шум при работе устройства. Причин этому типу поломок может быть несколько: аппарат наполнен воздухом(спустить воздух и установить отводчик); уровень жидкости ниже уровня всасывания(опустить аппарат).
Работающее устройство сопровождается вибрацией. Причина-плохое крепление аппарата(прикрепить устройство), износился подшипник центробежного насоса(подшипник стоит заменить).
Нагреваются подшипники. Причина-плохо происходит центрирование вала и устройства(сделать центровку).
Повышенное давление на выходе аппарата. Причина поломки-высокая частота вращения(уменьшить частоту вращения или подрезать и сместить колесо рабочее).
Высокая мощность потребления. Вызвано из-за высокой густоты жидкости(меняется двигатель на более мощный); большое сопротивление системы(для ремонта необходимо закрыть задвижки на напорном шланге).
Отсутствие подачи аппарата. Возникает из-за попадания через сальник воздуха в систему(необходимо подтянуть сальники, отключить устройство и повысить до нормы уровень жидкости в аппарате); загрязнение клапана приемки или всасывающей трубки(для устранения нужно разбирать агрегат для очистки клапана).
Высокий уровень шума при запуске центробежного насоса. Причина-отсутствие смазки (смазать аппарат); не качественный крепеж (плотно прикрепить к фундаменту); попадание воздуха в аппарат (выключается устройство и заливают его снова жидкостью); слабый напор (настроить процесс работы устройства).
После начала работы включается двигательная защита. Причина в электричестве (устраняется проблема сопротивления в фазе заземления).

Устройство типового дренажного насоса

Способность перекачивать воду с мелким гравием, большим включением песка, органических остатков – весьма полезное качество, когда нужно откачать воду после затопления или осушить пруд. Дренажные агрегаты рассчитаны на работу в подобных условиях, но превышение нагрузки нередко приводит к поломкам.

Познакомиться с внутренним наполнением аппарата лучше сразу после покупки, чтобы представлять, какие детали могут выйти из строя в случае засорения или поломки. Для этого не обязательно вскрывать корпус или производить разборку – достаточно изучить схему, которая прилагается к инструкции по подключению и обслуживанию прибора.

Всасывающее отверстие насосного узла может иметь различное расположение: у погружных моделей оно находится в нижней части и снабжено фильтрующей сеткой

Аппараты для частного использования на дачных участках не отличаются большой мощностью или сложной начинкой. В отличие от тяжелого промышленного оборудования, они компактные, относительно легкие (средний вес – 3-7 кг), состоят из стальных или пластиковых деталей, хотя для производства промышленных моделей и некоторых бытовых до сих пор используют чугун.

Главные составные части погружного механизма – насосный узел, качающий воду, и электродвигатель, вращающий вал с лопастями. Двигатель находится внутри прочного корпуса, который выполнен из нержавеющей стали или из усиленного полипропилена и является двойным. Между наружными и внутренними стенками циркулирует вода, препятствуя охлаждению.

Современные модели оснащены термозащитой, срабатывающей при перегрузке устройства. К осевому валу прикреплена крыльчатка – винтовое устройство, подающее жидкость внутрь корпуса. При включении агрегата крыльчатка начинает вращаться, забирать снаружи воду и проталкивать ее вдоль стенок к выпускному отверстию. На смену первой порции воды приходит следующая – и так до остановки механизма.

Регулирует периодичность работы поплавковый выключатель. Он следит за уровнем жидкости в резервуаре или естественном водоеме, при его резком снижении выключает аппарат в автоматическом режиме.

Схема, объясняющая принцип работы поплавкового выключателя: поплавок в силу действия физических законов держится на поверхности воды, которая опускается в процессе откачки вместе с ним. При достижении нижнего предела поплавок отдает команду на отключение агрегата

Как видите, устройство дренажного насоса достаточно простое, и если вы когда-нибудь разбирали и чистили погружной колодезный насос, то справитесь и с этой категорией оборудования. Немного отличается фекальный агрегат, имеющий дополнительный узел для размельчения слишком крупных частиц.

Различия погружных и поверхностных моделей

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

Дренажный насос Gardena Classic предназначен для перекачки грязной воды, имеет производительность 6 тыс. л/ч при максимальной глубине погружения 7 м

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

2 Модельный ряд

Перед покупкой насос следует оценить его характеристики и соответствия условиям будущей работы. Первым дело следует узнать, какие требуется технические характеристики устройства, как производительность или напор. После этого необходимо определить характеристики окружающей среды, в которой и будет эксплуатироваться насосная система:

Дренажные насосы Гном в различном исполнении

Предельно возможная температура;
Процентное содержание и максимальные размеры твердых включений;
Показатель рН;
Наличие в условиях эксплуатации насоса нефтепродуктов, горючих и различных взрывоопасных веществ.

Ориентируясь на перечисленные показатели уже можно приобретать устройство. На данный момент в странах СНГ наибольшей популярность пользуются следующие насосы марки Гном :

Первый из списка насос Гном 10-10 предназначен для перекачки грунтовых и глинистых вод из различных траншей и, в некоторых случаях, котлованов. Используют его и для орошения в сельском хозяйстве. Насосный корпус выполнен из качественных и очень прочных материалов.

Дренажный насос легок в монтаже и последующей эксплуатации. Насосу Гном 10-10 редко требуется ремонт, так как внутренние детали аппарата выполнены из высокотехнологичных и прочных материалов. Данное устройство имеет следующие характеристики:

Мощность устройства составляет 1,1 киловатт;
Подача до 10 метров в кубе за один час;
Напор до 10 метров;
Максимальный предел температуры откачиваемой жидкости — 35 градусов по Цельсию;
Габариты изделия — 170*140*337 миллиметров;
Масса составляет 10,5 килограмм.

Второй из списка насос Гном 16-16 является гидравлическим устройством, используемым для отделения излишков жидкости. Область его применения — затопленные подвалы, загрязненные колодцы и траншеи. Прибор не является стационарным, и при работе погружается в определенное, заранее назначенное место в вертикальном положении.

Монтаж, эксплуатация и возможный ремонт данного аппарата происходят легко, так как все его детали легки в съеме. Данное устройство имеет следующие характеристики:

Дренажный насос Гном 16-16

Мощность насоса Гном 16-16 составляет 1,5 кВт;
Подача жидкости до 16 кубических метров за один час;
Максимальная глубина, на которую можно погрузить данный насос, составляет 16 метров;
Рабочая температура насоса находится в диапазоне от 0 до 35 градусов по Цельсию, однако различные модификации данной насосной системы могут выдерживать температуры до предельных отметок в 95 градусов по Цельсию;
Масса составляет 15 килограмм.

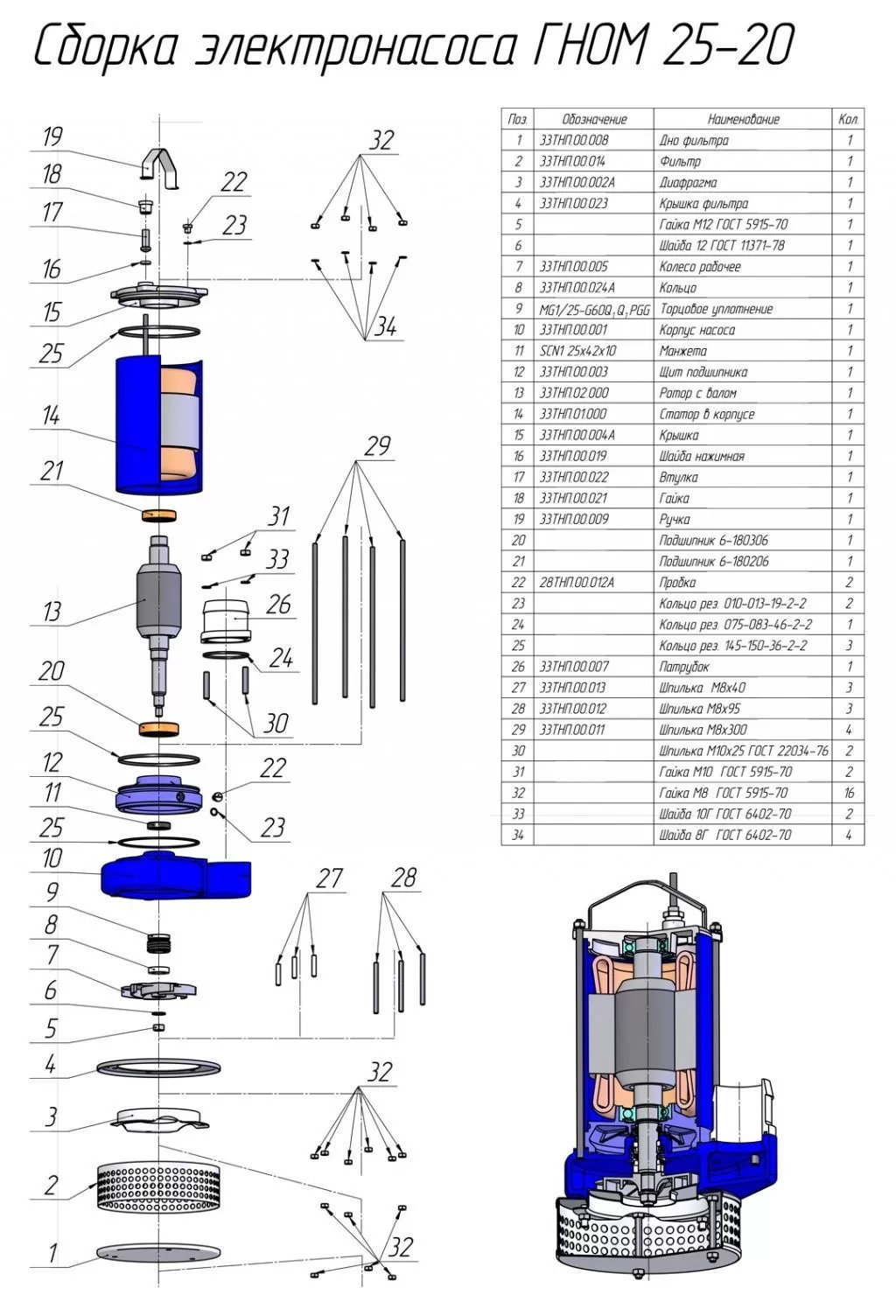

Последний из списка, насос Гном 25-20, представляет собой дренажную гидравлическую установку, которая предназначена для изъятия и перекачки жидкости из мест размещения. В строительстве данный агрегат используют для перекачки излишков воды из канав, колодцев или, реже, котлованов.

В бытовой и промышленной сфере насос Гном 25-20 используют для очистки сточных вод (исключение — фекальные воды), выкачки естественных отложений из различного объема болотистой местности.

Характеристики данного прибора следующие:

Мощность составляет 2,2 кВт;
Подача жидкости возможна до 25 кубических метров за один час работы;
Максимальный напор составляет 20 метров;
Максимально допустимый диапазон температуры, при которой данная насосная система может работать, составляет 0 – 35 градусов по Цельсию;
Вес насоса Гном 25-20 составляет 45 килограмм.

голоса

Рейтинг статьи

Восстановление работоспособности

Первым шагом при восстановлении работоспособности насоса Гном является осмотр и диагностика. Изучите внимательно каждую деталь, проверьте наличие повреждений, трещин, износа. При необходимости, замените поврежденные детали новыми.

Подходящая запчасть – залог безотказной работы насоса.

После замены поврежденных деталей необходимо произвести тщательную очистку насоса от грязи и примесей. Воспользуйтесь мягкой щеткой, чтобы удалить пыль и грязь с поверхности насоса

Также обратите внимание на наличие накипи или ржавчины. В случае обнаружения накипи, используйте специальные средства для ее удаления

Чистота – залог бесперебойной работы оборудования.

После очистки насоса не забудьте проверить состояние прокладок и сальников. Если они повреждены или изношены, замените их новыми. Также проверьте работу электродвигателя насоса, убедитесь, что он функционирует без проблем. При обнаружении неисправностей, обратитесь к специалисту.

Качественное исполнение работы – залог долговечности и надежности насоса.

В завершение процесса восстановления работоспособности насоса Гном произведите его испытания. Запустите насос и проверьте его работу в течение нескольких минут. Убедитесь, что он работает плавно и без шумов. Если возникли какие-либо проблемы, приступайте к дополнительной диагностике и ремонту.

Клубы насоса – помощник в повседневной жизни.

Теперь вы знаете, как легко и быстро восстановить работоспособность насоса Гном своими руками. Регулярное техническое обслуживание и периодический ремонт позволят вам продлить срок службы вашего насоса и обеспечат бесперебойную работу.

Диагностика неисправностей и их устранение

Прежде чем приступать к разбору насоса и его ремонту необходимо правильно определить, что именно стало причиной поломки. Рассмотрим наиболее часто встречающиеся симптомы, возникающие при неисправности насосов «Гном».

Электронасос не запускается

Возможные причины и методы их устранения:

Заклинило рабочее колесо.
Неисправен конденсатор в цепи электропитания.
Обрыв электрической цепи, подгорание контактов.
Перегорела обмотка статора.
Выход из строя электродвигателя.
Заклинивание подшипника двигателя.
Отсутствие напряжения в сети или перерыв в подаче электроэнергии.

Убедившись в отсутствии проблем с электроснабжением, необходимо отключить насос «Гном» от электросети и произвести его разборку для выявления причины, по которой он не запускается. Осмотреть подшипники, рабочее колесо, оценить состояние обмоток электродвигателя.

Если насос работал длительное время, а затем отключился и не запускается, то перед тем как достать агрегат из воды и начать ремонтные работы, необходимо дождаться его полного остывания

Двигатель работает, но насос не качает воду

Двигатель насоса «Гном» работает, но при этом он не качает воду. Звук работающего двигателя может быть более слабым, неравномерным.

Возможные причины:

Сейчас читают:

Забита сетка-фильтр или выходной патрубок.
Двигатель работает с недостаточной мощностью.
Износ подшипников и снижение оборотов электродвигателя.
Отсутствует перекачиваемая жидкость или она стала слишком вязкой и плотной.
Повреждение линии водоподачи (труб, шлангов).

В этом случае требуется убедиться, что отсутствует повреждение труб и шлангов, в водоисточнике имеется вода. Если всё в порядке, то необходимо отключить оборудование от электросети и осмотреть входной фильтр и выходной патрубок.

При необходимости произвести их очистку и попробовать запустить насос. При износе подшипников потребуется их замена.

Насос запускается и сразу отключается

При запуске насос «Гном» несколько секунд работает, а затем самопроизвольно отключается.

Это может быть симптомом следующих неисправностей:

Выход из строя поплавкового выключателя.
Короткое замыкание в цепи электромотора.
Насос перегрелся и сработал термопредохранитель.
Крайне низкое напряжение в электросети.
Блокировка рабочего колеса.
Жидкость, в которую погружён насос не соответствует его рабочим диапазонам (слишком горячая, вязкая, с большой плотностью и пр.).

В этом случае необходимо отключить электронасос «Гном» от сети и повторить попытку включения через 30-90 минут, предварительно убедившись в наличии необходимого напряжения в электросети. Этого времени достаточно, чтобы перегретый насос остыл. Если остановка насоса повторяется, то его надо достать и разобрать для выявления и устранения неисправности.

Использование автомата для защиты электродвигателя рекомендуется заводом-изготовителем и позволяет защитить насос «Гном» от замыкания и перепадов напряжения

Насос работает, но напор маленький

Насос «Гном» качает воду, но напор воды при этом значительно ниже, чем был раньше.

Возможные причины:

Течь на линии водоподачи (шланги, трубы).
Низкое напряжение в электросети.
Загрязнение рабочего колеса и недостаточная скорость его вращения.
Неправильное направление вращения рабочего колеса.
Большой зазор между колесом и подвижным диском.
Износ рабочего колеса.

Если низкий напор не является следствием низкого напряжения в сети или течи на линии, то насос следует отключить от электропитания, извлечь из перекачиваемой жидкости и разобрать для осмотра и проведения ремонтных работ.

При износе рабочего колеса производится его замена. При засорении или неправильной установке после самостоятельной сборки, следует разобрать агрегат, прочистить и установить колесо в правильное положение.

Висновки і корисне відео по темі

Видеоролик о том, как быстро разобрать погружной электронасос “Гном”:

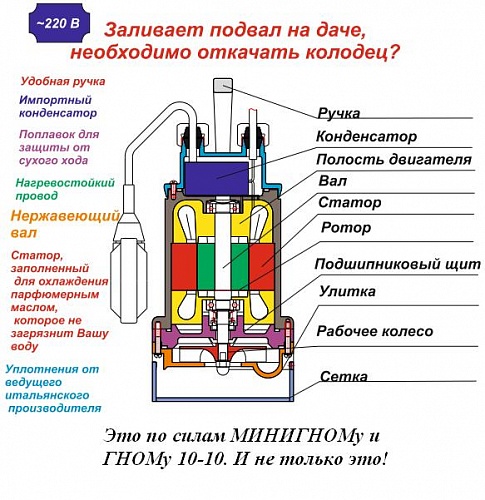

Устройство и принцип работы насоса “Гном”:

Электронасосы “Гном” – надёжные агрегаты для перекачки чистой и грязной воды, способные прослужить своему владельцу более 25 лет. Правильная эксплуатация и установка, а также своевременное техническое обслуживание и устранение причин, приводящих к поломкам, гарантируют бесперебойную работу оборудования. Большинство неисправностей насосов “Гном” можно устранить своими силами без привлечения специалистов-ремонтников.

Если вы уже сталкивались с ремонтом насосного оборудования и обладаете необходимыми знаниями или умениями, пожалуйста, поделитесь с нашими читателями. Оставляйте свои комментарии и вопросы в расположенном ниже блоке.

Характеристики и сфера применения

Электронасос «Ручеек», выпускаемый российской компанией ОАО «Ливгидромаш», относятся к классу бытовых вибрационных приборов. Предназначен он для подачи воды из колодцев и водозаборных скважин, имеющих внутренний диаметр не менее 10 см. Может применяться для работы в открытых водоёмах, где способен транспортировать воду с глубины, относящейся к интервалу 1 — 40 м.

Максимальное расстояние, на которое насос может транспортировать воду по горизонтали составляет 100 м. Т.е. точка водозабора может быть существенно удалена от потребителя. Температура перекачиваемой воды — не более +35?С. «Ручеек» не должен работать в агрессивной среде и в воде, включающей загрязнения больше 0,001%.

Технические характеристики вибрационного насоса «Ручеек»:

напряжение питающей электросети — 220В;
мощность — 3,4 Вт;
максимальная глубина погружения — 3 м (при малодебитной скважине допускается увеличение глубины погружения до 5 м);
диапазон рабочего напора — от 4- до 60 м;
размеры — 250х99 мм, масса — приблизительно 3,5 кг (в зависимости от модификации).

Насос комплектуется шнуром электропитания от 10 до 40 м и капроновым тросом для подвешивания агрегата при установке в колодец или скважину.

Конечно, такой небольшой насос не сможет обеспечить водоснабжение всего загородного дома с большим количеством водопотребителей. «Ручеек» успешно служит для выполнения таких задач, как:

Водоснабжение небольшого дачного дома с 1-2 точками водопотребления.
Подача воды для бани, полива огорода.
Временная замена основного насоса в случае его поломки.
В медленно заполняемых водоисточниках с небольшим дебитом;
Первая или периодическая очистка скважины;
Заполнение системы отопления.

Производительность насоса напрямую зависит от глубины водоисточника: чем он глубже, тем выше производительность агрегата.

Ремонт деталей насоса «Гном»

Рассмотрев причины возникновения неисправностей насосов марки «Гном», можно заметить, что практически все проблемы решаются при замене следующих деталей: подшипники, рабочее колесо, вал рабочего колеса. Также некоторые неисправности устраняются после регулировки зазора между рабочим колесом и диафрагмой.

Последовательность замены подшипников

При истирании подшипников насос может качать воду, но при этом издавать необычные звуки, возникающие из-за трения и раскачивания изношенных подшипников. Подшипники необходимо менять, если имеются зазоры более 0,1-0,3 мм. Обычно это происходит через 3-6 лет эксплуатации электронасоса «Гном».

Процесс замены подшипников очень прост: насос разбирается, подшипники снимаются и заменяются на новые, взятые из специального ремкоплекта. Не стоит использовать самодельное подобие подшипников или из аналоги из ремкомплектов других модификаций, т.к. это может снова вывести оборудование из строя в самое ближайшее время.

Замена рабочего колеса

Для замены рабочего колеса необходимо произвести разборку электронасоса «Гном» и снять рабочее колесо. После чего установить новое рабочее колесо и собрать насос в обратной последовательности. При монтаже крышки с установочно-подвижным диском необходимо навернуть крепления на шпильки и закручивать их одновременно до достижения минимального зазора между лопастями рабочего колеса и крышкой с диском.

После сборки требуется произвести проверку на герметичность и, если она нарушена, то отказаться от использования окончательно поврежденного электронасоса.

В некоторых случаях, при наличии опыта и соответствующего оборудования, можно не производить замену рабочего колеса на новое, а попытаться исправить имеющиеся кольцевые выработки при помощи наплавки с последующей обработкой его на токарном станке.

Дефекты рабочего колеса из нержавеющей стали или чугуна можно исправить при помощи электродной сварки с последующей обточкой места сварки на токарном станке

Ремонт вала рабочего колеса и корпуса

При наличии повреждений рабочего вала (изгиб, трещина) лучше всего произвести его полную замену. Корпус «Гномов» теоретически подлежит ремонту, но на практике осуществить его правильно практически невозможно.

В девяти из десяти случаев будет нарушена герметичность корпуса, а исправить этот недостаток можно только на заводе-изготовителе или в сервисном центре.

Учитывая, что такие поломки встречаются у насосов отработавших значительной срок, а значит не подлежащих гарантийному обслуживанию, то необходимо задуматься о целесообразности ремонта. В большинстве случае быстрее, дешевле и проще приобрести новый погружной насос.

Регулировка зазора между рабочим колесом и диафрагмой

Основной причиной снижения напора и производительности электронасоса «Гном» является увеличение в процессе эксплуатации зазора между рабочим колесом и диафрагмой. Чтобы уменьшить зазор необходимо произвести его регулировку.

Для этого требуется снять дно фильтра и открутить верхнюю гайку. Затем подтянуть гайками, расположенными с разных сторон, части диафрагмы до её соприкосновения с рабочим колесом.

Потом нижние гайки открутить на пол-оборота. При такой регулировке зазор будет составлять 0,3-0,5 мм. Отрегулированное расположение диафрагмы относительно рабочего колеса закрепляется верхними гайками. После окончания регулировки необходимо проверить лёгкость вращения рабочего колеса, оно должно вращаться без приложения усилий.

Регулировка зазора между диафрагмой и рабочим колесом необходима после проведения ремонтных работ, связанных с разборкой насоса «Гном»

Ремонт электродвигателя насоса «Гном»

Насосы марки «Гном» оснащены надёжным асинхронным электродвигателем. Самостоятельно произвести ремонт электромотора очень сложно. Максимум, что можно сделать, не имея специальных стендов, это определить сопротивление обмоток электродвигателя при помощи бытового мультиметра.

Если показатель сопротивления стремиться к бесконечности, то это говорит о том, что обмотка повреждена и необходима её замена. Для замены обмотки потребуется сложная разборка электродвигателя и наличие перемоточного станка.

Но основная сложность кроется в процессе сборки — агрегат необходимо собрать таким образом, чтобы обеспечить безупречный барьер от проникновения воды в электродвигатель. Именно поэтому ремонт двигателя насоса «Гном» лучше доверить профессионалам.

Самый сложный ремонт модификаций насосов Гном — восстановление работоспособности двигателя. За это дело без навыков и вспомогательного оборудования не стоит браться
