Как отремонтировать люминесцентный светильник
Оптимальный способ ремонта – замена неисправного элемента
В большинстве случаев наиболее простой выход состоит в замене неисправных элементов. Проверить можно путем установки заведомо исправного элемента. Полноценный ремонт люминесцентного светильника сопряжен с рядом трудностей и требует наличия определенной квалификации и опыта. Перед тем как разобрать светильник дневного света, необходимо убедиться, что он отключен от сети и электричество на него не подано.
Проще всего найти замену неисправному стартеру. Заставить светильник включиться можно, установив вместо него кнопку. Данный способ опасен тем, что удержание кнопки сверх необходимого времени может вызвать перегорание нитей накаливания электродов.
Сложнее использование ламп без дросселя. Разработано несколько работоспособных вариантов такого включения. Большинство схем использует принцип умножения напряжения сети для устойчивого запуска. В данных схемах применяются выпрямительные диоды и батареи конденсаторов, что вызывает увеличение габаритов самодельной ПРА. В качестве дросселя для ограничения тока используется мощный резистор или лампа накаливания 25-40 Вт, в зависимости от мощности люминесцентного светильника.
Преимущество резисторов в малых габаритах, но проблема состоит в высоком тепловыделении на нем во время работы. Лампы накаливания создают дополнительный световой поток, но поскольку они работают при сниженном напряжении, срок их службы практически не ограничен.
Поиск проблемы
Вначале ищут источник проблемы, из-за которой люстра пришла в неисправное состояние.
Выключатель
Если лампы исправны, но освещение не работает, первое, что нужно проверить, — выключатель. Чаще всего причина поломки в выгоревших контактах, из-за чего электричество не попадает на патроны осветительного прибора. После разборки выключателя осматривают проводники как на входе, так и на выходе. Также проверяют состояние контактов. В ходе ремонта зачищают контакты до металлического блеска и собирают корпус в обратном порядке.
Кроме внешнего осмотра, следует проверить наличие тока, подводимого к корпусу. Также проверяют, имеется ли напряжение дальше по цепочке — непосредственно до люстры. Проверку осуществляют при помощи отвертки-индикатора. Светильник работает нормально, когда после касания отверткой к клемме загорается световой диод рукоятки.
Бывает так, что не работает только одно гнездо. При этом проверка выключателя показывает его исправность. Проблема заключается в патронах или качестве проводки.
Лампочки
Вначале проверяют физическую целостность вольфрамовой нити (речь о лампочке накаливания). Достают лампу из патрона и на свету проверяют ее на наличие обрыва нити. Целая нить указывает на исправность.
Также следует протестировать целостность цепи. Для этого понадобится мультиметр. Один из щупов устройства устанавливают на резьбу, а второй — на торец источника освещения. Движение стрелки прибора свидетельствует об исправности лампы. Остающаяся без движения стрелка указывает на необходимость замены лампочки.
В случае со светодиодной лампой тоже осуществляется прозвон мультиметром. Случается, что один из диодов в последовательной цепи вышел из строя, из-за чего не работает вся люстра.
Электропроводка
Причиной отсутствия свечения люстры может быть неисправность проводки. Следует проверить наличие напряжения. Для этого демонтируют светильник, чтобы получить доступ к отведенным от распредкоробки проводникам. Проверку напряжения выполняют с помощью индикаторной отвертки.
В случае со старой электропроводкой из алюминия часто встречается нарушение целостности проводов. При переломленном проводе происходит обрыв контакта. Исправляют положение путем наращивания старого провода, чтобы подключить его к корпусу люстры. Однако более надежный вариант — замена проводки на современную.
Устройство
Здесь вы не найдете обычных ламп, которые вкручиваются в патрон. Она состоит из десятков, возможно, даже из сотен маленьких светодиодов, которые в общей сумме выдают достаточно большой световой поток. Отличительной чертой такого изделия является другой принцип включения – если в классическом варианте для работы нужен механический выключатель, который в зависимости от положения замыкает или разрывает электрическую цепь, здесь устанавливается специальное реле с детектором, улавливающим сигнал дистанционного пульта.
Реле с пультом дистанционного управления
В зависимости от нажатой кнопки на пульте, реле работает с управляемыми контактами, как следствие – они включаются или выключаются. На фотографии выше представлена комбинация пульта и реле, которые позволяют работать в нескольких режимах:
- Включает и выключает первый диодный блок, обычно 30–40% от общего количества.
- Включение и выключение второго блока, соответственно – 60–70% лампочек.
- Включение всех 100%, и одна кнопка выключения на все три режима.
В зависимости от размера люстры со светодиодами возможно увеличение или, наоборот, уменьшение режимов. Все светодиоды подключаются последовательно, перед ними располагается конденсатор. Он играет роль барьера, защищает хрупкие кристаллы от резких колебаний напряжения.
Она редко состоит только из светодиодов, обычно они используются там в первом режиме в качестве ночника или просто декоративной подсветки. Основной свет реализован с помощью нескольких маленьких, но мощных галогенных лампочек (светодиоды также усиливают основной свет). Галогенки подключаются с помощью одного или нескольких специальных трансформаторов (зависит от количества лампочек и их мощности).
Люстра с комбинированным освещением
Ремонт галогенных люстр выполняется аналогично ремонту светодиодных люстр. Более подробно каждый элемент будет описан далее, когда начнем разбирать причины поломки.
Ремонт светодиодных люстр
Для работы светодиодных приборов применяют трансформаторы. Чтобы проверить исправность этого компонента, используют мультиметр
Если трансформатор исправен, обращают внимание на работу диодов. Проверку выполняют с помощью 9-ваттной батарейки и резистора. Каждый светодиод проверяют последовательно
Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке
Каждый светодиод проверяют последовательно. Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке.
Когда недавно установленные светодиодные лампы начинают мерцать, проблема кроется в несовместимости с диммером. Некоторые виды диодных лампочек не будут исправно работать с этим устройством. Совместимы с ним лишь диммируемые светодиодные лампы.
Как определить поломку?
Самой частой неисправностью является отсутствие включения люстры с пульта или выключателя.
Причин этого может быть несколько – начиная с банального выхода из строя батареек в ДУ-пульте или перегорания лампочек, и заканчивая нарушениями в электрической проводке или контактах, а также сбоем в работе контроллера.
Отсутствие включения при характерном щелчке люстры может косвенно подтвердить исправность контроллера, но не исключает вероятность повреждения других узлов или контактных групп.
В большинстве случаев придётся самостоятельно осуществить замену комплекта ДУ-пульта с приёмником или выполнить ремонтные работы, связанные с электронным трансформатором.
Как правило, слишком частая замена контроллера является сложным и экономически нецелесообразным мероприятием, поэтому рекомендуется отдавать предпочтение демонтажу блока управления и пульта с последующим подсоединением осветительной группы посредством стандартного выключателя.
Как выглядит схема люстры с пультом управления: схема конструкции и технология подключения
Процесс подключения люстры с пультом достаточно простой. Однако технология зависит от нескольких факторов:
- рабочего диапазона системы;
- типа используемых ламп;
- места размещения люстры.
Схема подключения люстры с дистанционным управлением
При этом способ крепления проводов выполняется по стандартной схеме. Для этого может быть использована DIN-рейка или специальный металлический крюк. Производители прилагают к каждой модели инструкцию по монтажу, поэтому вникнуть в особенности этого процесса сможет каждый.
Дистанционные системы могут использовать в качестве рабочего диапазона пульта для люстры 3 канала:
- радиоволновой;
- инфракрасный;
- интернет и мобильная связь.
Сборка дистанционной системы управления зависит от того, насколько правильно подобрано место монтажа контроллера, которым осуществляется прием сигналов, идущих от стационарного выключателя или пульта.
В люстрах с ПДУ зачастую применяется последовательное соединение, при котором выход из строя одного элемента, влияет на работу последующих
Контроллер преобразует сигнал и выполняет команду:
- Включение ламп по группам.
- Настройка яркости освещения.
- Активация функции поиска пульта.
Производители прилагают к каждому контроллеру электрическую схему с указанием расцветки проводов и места их соединения. В процессе сборки рекомендуется следовать этой инструкции.
Пульт и контроллер созданы для совместной работы друг с другом, они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов
Порядок подключения люстры с пультом управления
Процесс подключения осветительного прибора с дистанционным управлением практически не отличается от монтажа обычной люстры
Очень важно, чтобы подпитка осуществлялась строго от предназначенных для этих целей контактов с соответствующей полярностью. Иначе существует риск того, что лампы не включатся или испортятся. Установка люстры с пультом управления осуществляется так:
Установка люстры с пультом управления осуществляется так:
- Монтаж рейки или крюка для крепежа люстры на потолке.
- Отключение питания с кабеля на потолке и поиск фазного провода.
- Подключение нулевого и фазного провода к соответствующим клеммам.
- Фиксация люстры на крепежной планке.
- Установка абажуров.
- Установка источников света – лампочек.
- Подача напряжения и проверка подключения.
Методика крепления люстры к потолку остается прежней: крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус
Если люстра имеет объемную и тяжелую конструкцию, следует использовать другой способ крепления. Такие приборы состоят из двух частей: массивного основания, где установлен трансформатор и регулирующая аппаратура, и внешней панели, усаженной декоративными патронами. В этом случае основание фиксируется на потолке с помощью 4-х дюбелей, после чего осуществляется подключение проводов питания. Затем монтируется внешняя панель с помощью декоративных болтов.
Принцип работы устройства
Понять принцип работы люминесцентной лампы можно на примере схематического изображения, представленного ниже. На ней можно увидеть:
- пускорегулирующий аппарат (стабилизатор);
- трубку лампы, включающую в себя электроды, газ и люминофор;
- слой люминофора;
- стартерные контакты;
- стартерные электроды;
- цилиндр корпуса стартера;
- пластинку из биметалла;
- наполнение колбы из инертного газа;
- нити накаливания;
- излучение ультрафиолета;
- пробой.
Слой люминофора наносится на внутреннюю стенку лампы для того, чтобы преобразовать ультрафиолет, который невидим человеку, в освещение, принимаемое обычным зрением. При изменении состава этого слоя можно изменить оттенок цвета осветительного прибора.
Итак, зная устройство лампы и схему светильника, можно приступать к его восстановлению.
Что делать, если часть ламп перестала гореть?
Как правило, источники света перегорают не все сразу, а поочередно. В этом случае можно практически сразу исключить выход из строя трансформаторного блока, но чтобы убедится в его работоспособности, можно выполнить подключение этого узла к питанию на 220В:
- проверить реагирование контроллера-приемника люстры на команды, которые подаются с ДУ-пульта;
- проверить отношение к «нулю» напряжения в 220В при включении выходов;
- проверить поступление напряжения на блоки питания осветительных групп;
- проверить правильность напряжения на выходы блоков групп;
- проверить исправность электрической проводки на участке от блока до ламп;
- проверить исправность осветительных ламп.
Проверка ламп, которые не горят, осуществляется визуально или посредством пробной замены элемента
Повышенного внимания и осторожности требует замена галогенных ламп, что обусловлено конструктивной особенностью такого осветительного элемента
Попадание на поверхность стеклянного баллона каких-либо загрязнений или большого количества пыли способно спровоцировать после включения люстры локальное выгорание веществ, перераспределение температурного накала и перегорание.
Специалисты рекомендуют осуществлять замену галогенных ламп при помощи обхвата стеклянного баллона салфеткой или чистой тканью.
Перегоревшие галогеновые источники света должны заменяться только лампочками, имеющими аналогичные параметры.
Недостатки и преимущества инфракрасных датчиков
К недостаткам использования датчиков движения относят возможность ложных срабатываний (реакция на теплый воздух, солнечные лучи), ухудшение работы на улице из-за атмосферных осадков, отсутствие срабатывания прибора в случае, когда одежда человека не пропускает инфракрасное излучение, постоянное выключение света через 10-15 секунд, как только двигательная активность снижается.
К преимуществам датчиков относят возможность контроля потребления электрической энергии и как следствие снижения денежных затрат, безопасность для здоровья человека, удобство использования.
Люстра перестала включаться. В чём может быть причина?
Лампочки в люстре хорошие, ни одна не перегорела.
В электричестве есть всего две неисправности: «есть контакт где не надо и нет контакта где надо»))). Ищите отсутствие контакта, начните с выключателя, снимите крышку и проверьте наличие фазы на вводном проводе при выключенном выключателе ( для этого нужен «индикатор», продается в любом магазине торгующем электрооборудованием и стоит не дорого), если фаза присутствует, включите и проверьте на отводящих проводах, если есть — выключатель можно закрывать. Переходим к люстре, осматриваем контакты в «патроне» ( предварительно выключив автомат в щитке) если не подгорели — немного отгибаем центральный контакт в сторону цоколя лампы, вкручиваем лампу и включаем автомат и выключатель. Если не горит — приглашаем электрика. Если у вас нет навыков дальше — лучше не лезть.
Прежде всего если люстра не включается просто необходимо есть ли у вас ток в сети.
Ну а дальше все по пунктам.
- проверяем лампочки , например на настольной лампе.
- проверяем напряжение на входе в люстру и выклюяатель, но для этого необходимо подготовить доступ. И конечно это делается при отключенном напряжении. а вот потом подают напряжение и проверяют щупом, где его нет.
- Вот как на рисунке.
И если причина найдена, то ее и устраняют. Для этого либо ремонтируют выключатель или проводку. Но чаще выключатель просто меняют.
Да вы утверждаете в пояснении , что лампочки хорошие и не перегорели, но тем не менее их лучше проверить. И конечно необходимо проверить все контакты.
Если разом перестали гореть все лампочки, то можно смело не трогать патроны и оставить их в покое. Причина будет скорее всего в выключателе, откройте его (предварительно отключив напряжение)и проверьте контакты, возможно какой нибудь ослаб или подгорел. Ремонт будет состоять или в поджатии провода или очистке его от нагара и заново закручиванием. Если причина не в выключателе, то можно посмотреть контакты в самой люстре, вполне возможно скрутка (а обычно так соединяются провода в люстре) окислилась или ослабла. Если и там всё в порядке, останется смотреть распредкоробку из которой идут провода к люстре, скорее всего нет контакта именно там. Вот, пожалуй и все причины неисправности люстры.
Перестала включаться — это когда вы щёлкаете выключатель, а лампочки не горят, хотя они (лампочки) все исправны. Если это так, то начинаем комплексную диагностику всей системы электропитания люстры. Я могу предложить следующую схему, которую использую при таких проблемах, если не чувствуется явная проблема в выключателе:
- Сначала обесточим проводку во всей цепи электропроводки, потом откручиваем лампочку, лучше всего все лампочки и цоколя с патронов. Осматриваем провода, припаянные либо зафиксированные к патрону. Подаём ток и контрольной отвёрткой или тестером проверяем наличие электричества в самих проводах. Алгоритм таков, если есть ток, тогда смотрите соединение провода с патроном или усики патрона, которые прилегают к цоколю лампочки, если тока нет, то переходим к следующему пункту.
- Откручиваем крышку, которая закрывает выход провода с потолка и вход в систему люстры, опять же предварительно обесточив электропроводку. В этом месте присутствует соединение, возможно в виде колодки или скрутки. Место проблемное, так как зачастую там соединяются разные сплавы провода. Также осматриваем внешние повреждения и подав ток, диагностируем присутствие электрического тока в проводе. Если он есть, тогда проблема в соединении, либо в проводке самой люстры. Если нет, то переходим к выключателю.
- Снимаем защитную декоративную крышку с выключателя и осматриваем внутренности, напоминаю — предварительно обесточив электропроводку. Осмотрев всё визуально, подаём ток и проверяем вход и выход тока при включении, скорее всего проблема будет на соединениях.
- Если нет даже прихода тока к выключателю, тогда в 96% случаях от выключателя поднимаемся вверх и находим там под самым потолком коробку распределительную, она будет заклеена обоями, проверяем проводку там.
Схематически практически всегда электропровода по комнате распределяются так:
Источник
Устройство и схема подключения
При возникновении неисправностей с такими источниками освещения необходимо не только уметь их ремонтировать, но и для начала выявлять. Схема люстры для подключения и ее устройство – это то, что требуется знать для успешного выявления поломки. Внутри этого электрооборудования может быть множество шнуров и деталей, смотря на которые не каждый электрик возьмется за ее ремонт.

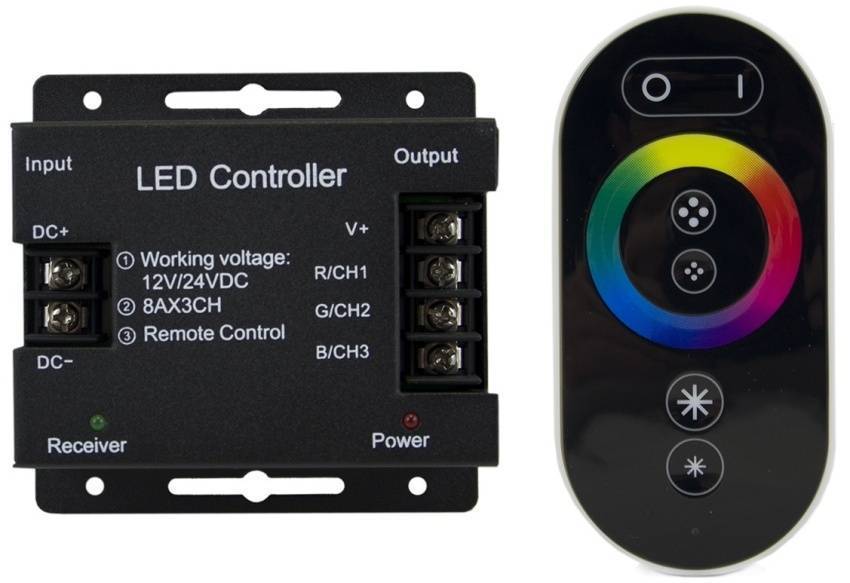

Блок контроллера для люстры
Контроллер выполняет роль дистанционного выключателя. Управляется он пультом или же выключателем, расположенным на стене. В электротехнической науке блок контроллера получил название «свитч» (переключатель). Данное устройство отвечает за надежную работу и правильное функционирование всех элементов и режимов люстры.

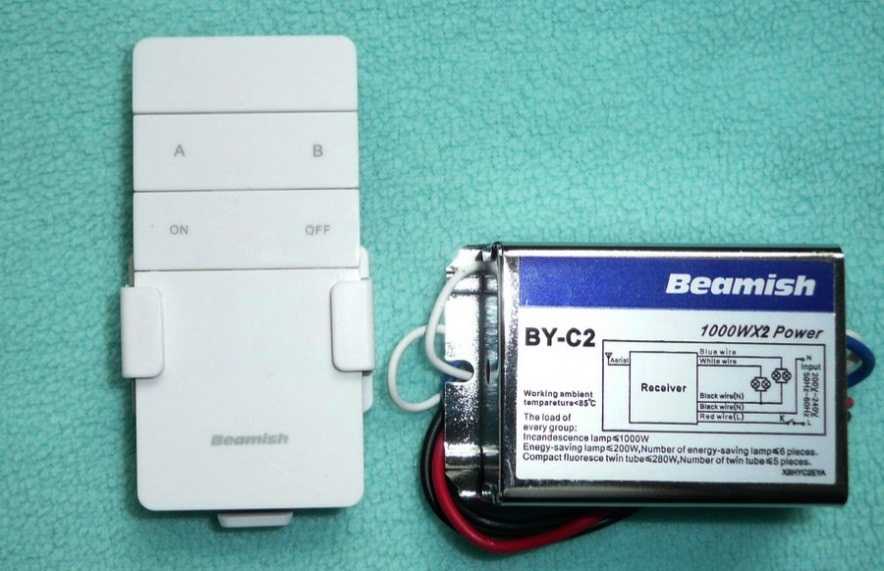

Для таких светильников обычно используют радиоуправляемые блоки Wireless Switch, которые бывают различных типов и параметров. Наиболее часто встречаются контроллеры Y-2E и Y-7E. Рассмотрим параметры контроллера с маркировкой Y-7E:
- питающее напряжение составляет от 200 до 240 В;
- каналы для выхода – 3 шт.;
- мощность одного канала – не более 1 кВт при использовании галогеновых ламп и ламп накаливания;
- мощность одного канала – не более 0,2 кВт, если применяются лампы энергосберегающие;
- ПДУ способен отдавать команды на расстоянии 8 метров.

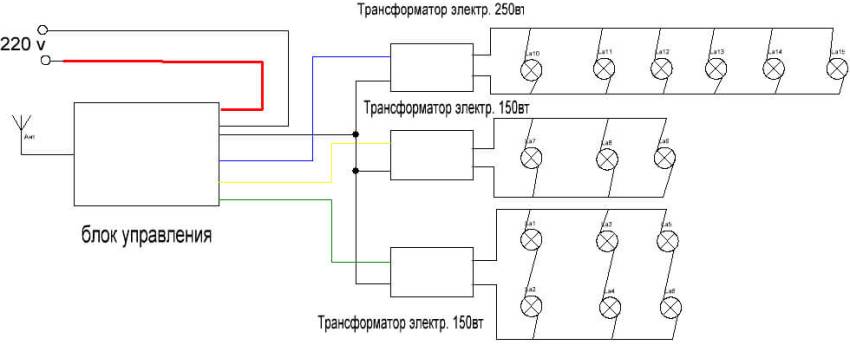

Схема подключения в люстре с ПДУ
На каждом контроллере, который выполняет дистанционное управление люстрой, имеется схема для подсоединения данного устройства. На этих управленческих схемах существуют стандартные маркировки. Буквой К обозначаются выключатели, через которые выполняется подача напряжения для питания контроллера. Данная схематическая инструкция предусматривает подсоединение Red wire (красного провода) на L – фазу, а Black wire (черного провода) на N – ноль. Количество проводов зависит от количества лампочек, которые разбиты по группам. Этот управляемый модуль имеет белую антенну, которая нужна для приема сигнала, и она никуда не подключается.
Кроме трехканальных радиоуправляемых блоков бывают одно-, двух- и четырехканальные контроллеры. Их тип позволяет подключать соответствующее количество групп.

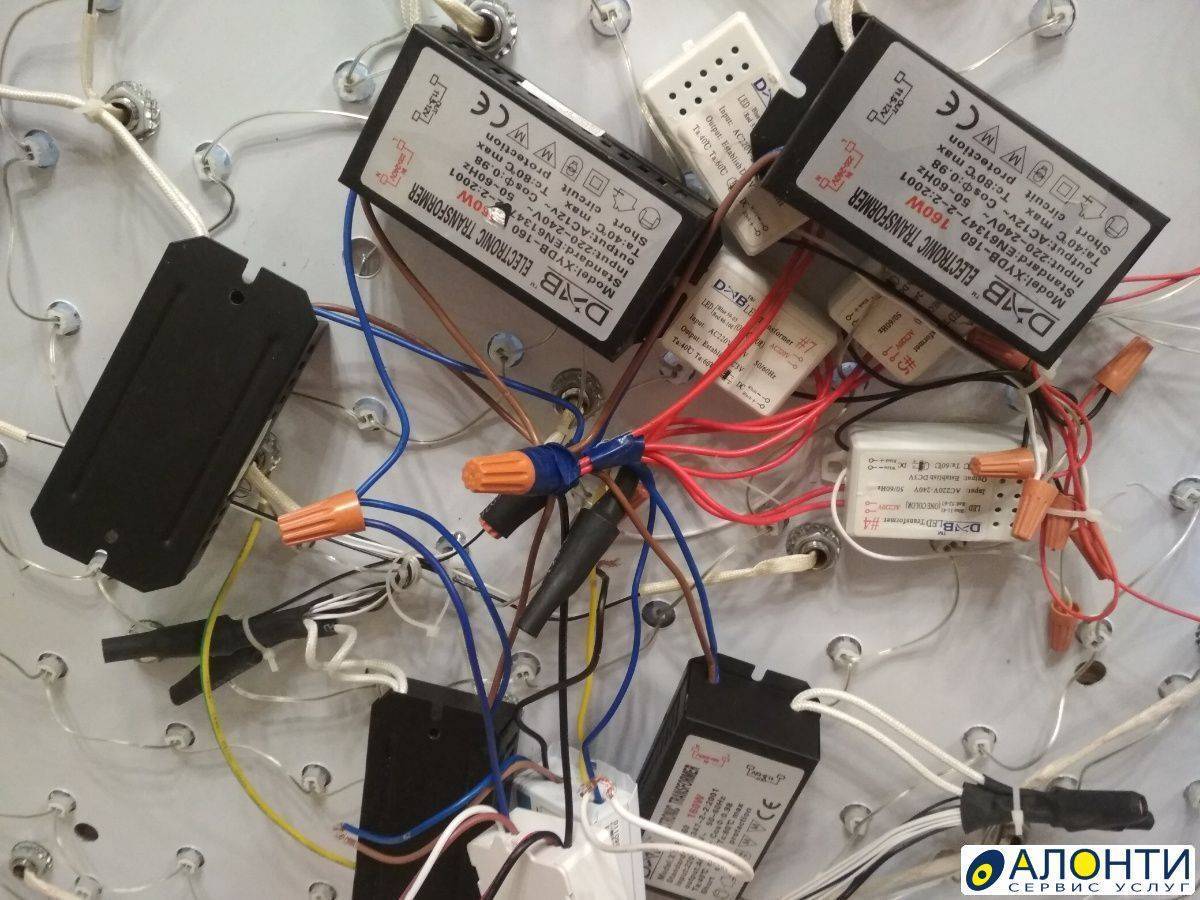

Блок, в состав которого входят галогенные лампы
Данный блок состоит из электронного трансформатора, который является блоком питания галогенок, а также галогенных ламп. Трансформаторы применяются различных производителей и параметров. Это зависит от потребляемой мощности осветительного прибора. Он может быть на 105 Вт, 160 Вт т. д. Установка более мощных ламп, чем те, на которые рассчитан электронный трансформатор, повлечет за собой его выход из строя или же расплавление от температуры патронов.
Для запитывания трансформатора используются два провода – красный и коричневый. Из него также выходят два провода – белый и серый, к которым необходимо подсоединить галогенки. Количество электротрансформаторов будет совпадать с числом выходов на контроллере и группами используемых ламп.
Светодиодный блок
Такой блок устанавливается при наличии в осветительном приборе светодиодной группы ламп и подключается к одному из выводов контроллера при помощи драйвера. Если люстра китайская, в ней может быть установлен драйвер с непонятными характеристиками, которые не были указаны на корпусе. Обычно его подсоединение выполнено двумя входящими красными проводами (фаза и ноль), а также есть два выходных провода – черный присоединяется к «+» светодиодов, а белый на «-». Светодиоды в люстре подключаются последовательно, и при поломке одного из них перестанет функционировать вся цепочка.
Установить новые элементы в люстру со светодиодами достаточно просто. Для этого потребуется на место старого элемента в этот же разъем установить новый, соблюдая при этом его полярность.

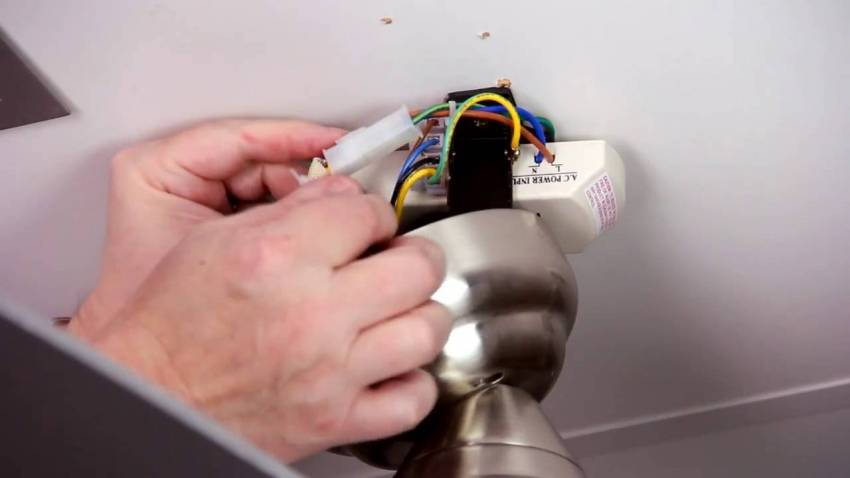

Как подключить люстру с пультом?
Перед подключением люстры необходимо выполнить монтаж крепежной рейки к потолку. Теперь нужно снять питание с подведенного кабеля в потолке и найти фазный провод. Сверху в светильниках устанавливается блок управления освещением и клемма на три контакта, но в домах без заземления заземляющий контакт не используется.
Следующим действием подключаем фазный и нулевой провода питающего кабеля к соответствующим клеммам. Обычно провода контроллера уже подключены согласно прилагаемой схеме. После этого люстра фиксируется на планке, ставятся абажуры и вкручиваются лампочки. Теперь можно подать напряжение и проверить правильность подключения.
Самостоятельное устранение неисправности
С дистанционным управлением
Люстра с пультом состоит из двух элементов
- Сам светильник.
- Пульт дистанционного управления и реле с радиоприемником.
Радиоуправляемое реле чаще становится причиной поломок светильников с пультом
- заменить модуль;
- перепаять этот элемент собственноручно.
Пульт управления нужно обследовать до демонтажа люстры
Важно
Чаще всего на рынке представлены радиоуправляемые люстры с диодами или с галогеновыми лампами. Они сконструированы модульно, поэтому легко восстановить их работоспособность независимо от причины поломки.
Ремонт вентилятора
То, что вентилятор неисправен, можно определить по следующим признакам
- Появились посторонние шумы при работе люстры или вентилятора.
- Снижена скорость вращения вентилятора.
- Полная остановка работы вентилятора, при которой его невозможно даже вращать рукой.
- Резкое автоматическое выключение вентилятора.
- Запах гари.
- Перебои в работе вентилятора при изменении режимов.
Ремонт
- Смазать подшипники скольжения. Можно использовать машинное или веретённое масло. Для смазки вентилятор придётся разобрать, чтобы добраться до подшипников. Подшипники скольжения не подлежат замене.
- Почистить подшипники.
- Проверить мультиметром исправность сетевого шнура, переключателей режима работы.
- Проверить исправность двигателя.
- Если напряжение есть, а двигатель не вращается, нужно измерить сопротивление его обмоток. Если прибор показывает обрыв, значит, неисправен двигатель.
