Ремонт газового водонагревателя «Нева»: обзор типовых поломок и способов их устранения

Колонка Нева и ее розжиг

Как уже было сказано, моделей газовых колонок существует неимоверное количество и это могут быть: 3208, 4510, 4513, 3212, 5513, 3010 и не только. Принцип работы и схема подключения практически одинаковые. Стоит заметить, что процесс эксплуатации изделия под названием Neva требует розжига колонки, под чем подразумевается поджигание газа.

Есть оборудование, которое отличается по данному критерию, и бывают изделия с
:

Ручным розжигом;
Пьезорозжигом;
Электронным розжигом;
Микротурбинным розжигом.

Если колонка зажигается вручную, то это старая модель, так как современные колонки – это устройства-автомат или транзит Lux, с которыми справиться не сложно. Вид пьезорозжига схож с пьезовыми электроплитами, в которых чтобы включить агрегат и зажечь газ достаточно нажать на 1 кнопку. Этот вариант можно встретить в современных устройствах, так как очень удобно и самое главное безопасно использовать изделия в жилых помещениях. Электронные изделия считаются наиболее востребованными, однако более дорогими, но это никак не влияет на их спрос.

Они обладают такими качествами, как
:

Надежность;
Экономичность;
Удобство эксплуатации.

Получение искры создается так же, как в автомобилях, посредством малого элемента питания, однако чаще всего используются батарейки.

Есть еще микротурбинные типы розжига, в которых происходит генерация тока посредством гидродинамического генератора, управление которым осуществляется за счет водяного потока. По стоимости они превосходят все предыдущие модели, в т. ч. и ВПГ, Nomi, однако они наиболее безопасные и обеспечивают хороший сервис.

Модельный ряд газовых колонок Нева

Колонка газовая Нева 4510

Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.

Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.

Колонка газовая Нева Люкс 5514

Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:

наличие датчика тяги,
надёжную камеру сгорания, оснащённую системой водяного охлаждения,
автоматическое поддержание заданной температуры воды,
интегрированный пьезоподжиг,
гидравлическая система управления модуляцией интенсивности пламени,
автоматический ограничитель уровня давления газа.

Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.

Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.

Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.

Колонка газовая Нева 4511

Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт

О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.

Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»

Колонка газовая Нева 4513

Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.

Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.

Технические характеристики газовой колонки Нева 3208

Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.

Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.

Колонка газовая Нева Транзит

Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.

В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.

Как поступить, если колонка не включается

Вы включили кран, но не дождались горячей воды? Все потому, что прибор не работает, горелка не зажигается. Если прибор еще находится на гарантии, вы можете обратиться в сервисный центр. Если гарантия уже не действует, вы можете решить проблему самостоятельно. Мы опишем все проблемы и способы их решения в этой статье.

Следующие примеры типичны для моделей Neva 4610, 3208, 4510, 4510 m, 4511, 4513, 5514 и Neva Transit.

Колонка плохо зажигается, тухнет запальник

В этом случае срабатывает система безопасности. Данная неисправность чаще всего возникает в автоматических агрегатах с электронным зажиганием.

На запальник возложена задача зажигания горелки. Он должен работать непрерывно. Нагревая термопару, запальник направляет ее к горелке, где происходит воспламенение топливной смеси. Если зажигание не происходит, защитные датчики отключают прибор, чтобы предотвратить образование угарного газа.

Для того чтобы выполнить ремонт, необходимо понять, как работает система безопасности.

Термопара изготовлена из сплава различных металлов. Когда она нагревается, в ней возникает электромагнитная сила (ЭДС), которая приводит в действие электромагнитный клапан. Почему колонка не горит в течение длительного периода времени? Часто изоляция провода термопары повреждается и выходит из строя. Оголенные провода могут замыкаться с рамкой.

Когда термопара достигает определенной температуры, она вырабатывает ток. Это приводит к перемещению штока клапана. Он открывается и запускает газ в горелку. Если искры нет, пламя не зажигается — термопара остывает, и шток возвращается в исходное положение. Клапан закрывается, и подача топлива прекращается. Поэтому при открытии смесителя воспламенение не происходит.

То же самое происходит и при снятии предохранителя. Это может произойти при перебоях в подаче топлива или при отсутствии электроэнергии. Чтобы проверить фитиль, выполните следующие действия:

Возьмите батарейку АА напряжением 1,5 В.
Подключите к обмотке катушки.
Зажгите фитиль. Если горит — деталь рабочая. При отключении батарейки пламя должно погаснуть.

Замените термопару.

Если в помещении плотно закрытые окна и плохая вентиляция, прибор перегреется и перегорит предохранитель. Это означает, что перегрев достиг 90 градусов. Чтобы проверить, не в предохранителе ли причина, отсоедините зажимы и кратковременно замкните их. Если прибор работает нормально, следует заменить датчик температуры.

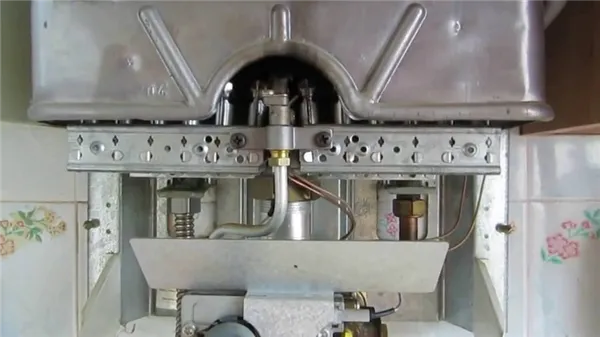

Устройство и принцип действия модели Neva 4511

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

Корпус с петлями для настенного монтажа.
Диффузор – сборник продуктов горения с патрубком для дымохода.
Медный теплообменник.
Газогорелочное устройство.
Водяной узел.
Мембранный исполнительный элемент (так называемая лягушка).
Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
Контроллер.
Микровыключатель подачи питания на электронный блок.
Трубки подачи воды.
Запальный электрод.
Датчик пламени (ионизации).
Дополнительный электрод для розжига горелки.
Кран – регулятор протока.
Регулировка интенсивности горения и температуры нагрева.
Подключение датчика тяги, установленного внутри диффузора.
Отсек для элементов питания (батареек).

Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.

Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:

https://www.youtube.com/watch?v=—nsb1QhsZE

Виды приборов

Газовая колонка представляет собой водонагревательный прибор. Газ — основной источник энергии.

Основным критерием выбора газовой колонки являются характеристики аппарата, его качество и цена.

Условно по техническим характеристикам колонки можно разделить на виды:

по типу розжига;
по типу дымохода;
по мощности (от которой зависит объём нагретой воды);
по безопасности;
по размеру;
по дополнительным функциям.

Что касается качества изделия, то популярность и известность марки могут быть определяющими. На отечественном рынке качественным производителем выступает фирма НЕВА. Это подтверждается множеством отзывов на товар. Качество комплектующих и сборки выступает гарантией надежности прибора.

Обратите внимание: гарантия срока службы колонки НЕВА 4511 составляет 12 лет с момента установки, а гарантийное обслуживание составляет 2 года.

Ремонт газовой колонки Нева

Специалисты не рекомендуют самостоятельно проводить обслуживание, особенно если требуется не только настроить оборудование, но и разобрать его. Проточные газовые колонки нужны для того, чтобы вода не застаивалась, а протекала, причем того, что она течет, хватало бы для потребительской нужды.

При открытии крана можно услышать щелчок автомата, который способствует розжигу горелки, однако поступление газа не осуществляется. Именно посредством электромагнитного клапана происходит подача газа на горелку. Заменить его не трудно, точно так же, как и теплообменники. Диаметр у клапана стандартный, а подключение провести не сложно. Чтобы приобрести запасную деталь, достаточно просто знать модель своей газовой колонки или взять с собой старый неисправный клапан.

Для монтажа именно газовой колонки требуется специальное разрешение, так как нужно провести запитку от газовой трубы, а это возможно только при наличии специального оборудования. После этого нужно зарегистрировать газовую колонку как объект потребления газа, особенно если осуществляется подключение к центральной магистрали.

Что касаемо эксплуатации, то желательно не нагревать ее до максимального уровня, так как это только ускорит процесс образования соли и накипи на полости нагревающего элемента

Важно учесть жесткость используемой воды и подобрать специальное средство, способное ее смягчить, что существенно продлит срок службы всего оборудования

Компания БалтГаз выпускает: газовые колонки Нева (Neva) и Нева Люкс (NevaLux), запорную и регулирующую арматуру, дымоходы и все необходимые для подключения комплектующие. Водонагреватели работают в проточном режиме, предназначены для одновременного подключения 1-3 точек водоразбора. Благодаря компактным размерам легко устанавливаются даже в небольших помещениях, используемых под котельную.

Нева Транзит ЕМТ

Эта модель оснащена системой принудительной вытяжки отработанных газов. Аппарат идеально подходит для эксплуатации в помещениях, где не предусмотрена система выведения дыма. Вентилятор эффективно удаляет дым через воздуховод. Если в вашем доме не предусмотрен централизованный дымоход – серия Транзит ЕМТ будет подходящим выбором.

Среди конструкционных особенностей данной модели отметим:

Индикатор контроля температуры;
Систему автоматического поджигания;
Систему контроля пламени горения;
Встроенный предохранитель, срабатывающий при отключении электропитания;
Вентилятор со встроенной функцией продувки;
Дымовыводящую трубу из нержавеющей стали.

Отметим, что колонка Нева Транзит ЕМТ способна функционировать при малом давлении воды. Это особенно актуально для некоторых регионов России, где проблемы водоснабжения являются нормальным явлением.

Неисправности всех моделей «Нева»

Почему горелка не загорается? На это могут быть и другие причины.

В модели с пьезорозжигом недостаточно удерживалась кнопка. Нажимайте клавишу не менее 10 секунд.
Недостаточное давление воды в системе. Нужно подождать восстановление подачи, а также проверить фильтр перед колонкой. Он мог забиться мелким мусором. Для этого снимите и промойте его под проточной водой, можно воспользоваться щеткой. Отрегулируйте ручку напора на панели.

Ошибка Е1 в «Нева Транзит»

Расшифровка – ошибка поджига. В чем причина:

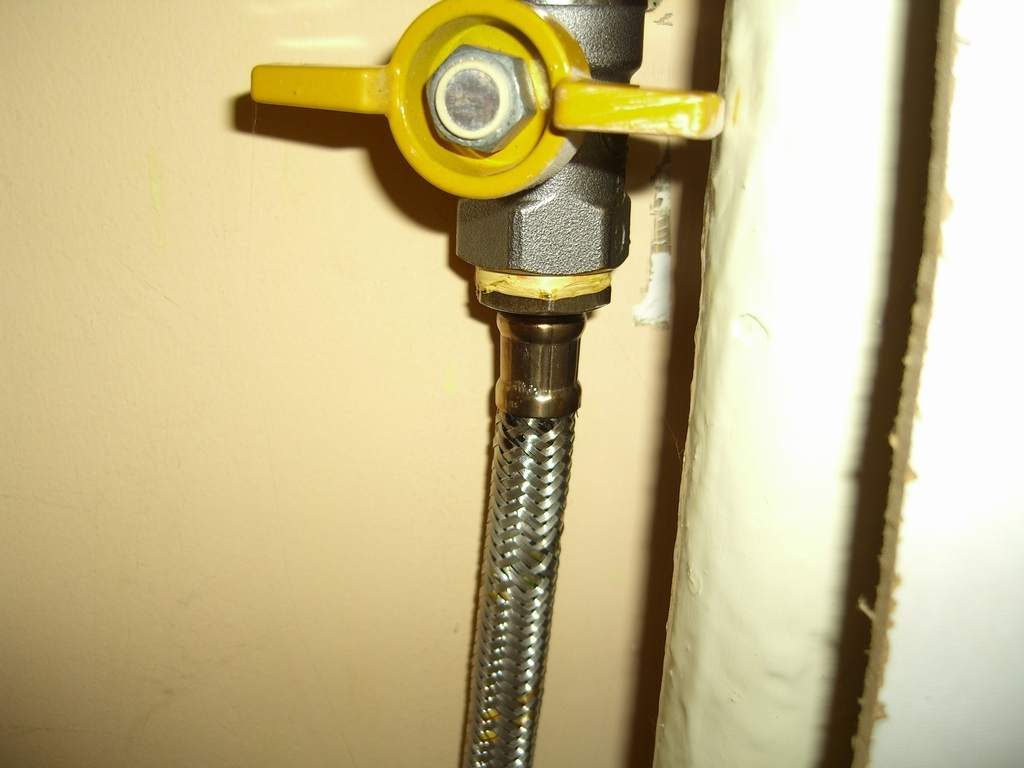

Проверьте наличие тяги, откройте до конца газовый вентиль. Для проверки поднесите горящую спичку к окошку на панели. Если пламя отклонится в сторону, значит, с тягой все в порядке.

Топливный патрубок слишком длинный, газ не успевает доходить в нужном количестве. Повторите запуск.

Нет искры

Основные проблемы и пути их решения:

В модели-автомат разрядились батарейки. Проверьте правильность установки элементов питания. Рекомендуется устанавливать щелочные батарейки. Они имеют достаточный заряд для стабильной работы техники. Также осмотрите контакты, периодически их нужно зачищать.

Нет тяги. Основная причина – засор дымохода. С улицы отверстие могут забивать листья и мусор. При сгорании образуется сажа на стенках, которая также сужает проходимость. Тогда срабатывает датчик тяги – защита от скопления угарного газа. Прочистите дымоход со своей стороны, для чистки с улицы вызовите коммунальные службы.
Протечка в местах соединения труб. Соединения уплотняются прокладками, сверху накручиваются гайки. Со временем прокладки теряют эластичность, изнашиваются. Если вы заметили течь, открутите гайку и замените уплотнитель.
Проблемы с напором воды. Если через какое-то время напор не возобновился, проведите чистку фильтров, труб, которые ведут к прибору.
Вышла из строя мембрана. Элемент стоит на входе в водяной блок. Что могло случиться: утрата эластичности, износ; повреждения, деформация; засор накипью. Для осмотра и замены деталь нужно демонтировать. Как разобрать блок, мы писали в статье « ».
Поломка электронного блока. Требуется вмешательство специалиста.

Есть искра, но горелка не зажигается

Подобное случается при засорах в системе.

Теплообменник забился сажей, накипью
. При скоплении сажи ухудшается тяга, что приводит к срабатыванию системы безопасности. Снимите верхний кожух, прочистите радиатор пылесосом или щеткой.

Накипь образуется при оседании солей магния и кальция на деталях теплообменника. Она создает эффект термоизоляции. В результате вода дольше нагревается, снижается напор, зато увеличивается потребление газа. Мы расскажем, как очистить узел в домашних условиях.

Демонтируйте радиатор.
Поместите его в емкость, которая на ¼ наполняется водой.
Подготовьте раствор лимонной кислоты 150 г на 750 мл.
Залейте с помощью лейки в змеевик теплообменника раствор, оставьте на 15 минут.
Поместите емкость на плиту, прокипятите несколько минут.

После процедур все трубки радиатора промойте проточной водой. Остатки накипи должны выйти. Просушите узел и установите на место.

Забилась сажей горелка
. Отверстия и жиклеры прочищаются металлической щеткой. Для проверки соединений на герметичность используйте мыльный раствор. Если где-то пена запузырится, перекройте подачу газа и обратитесь к специалисту.

Засорился фильтр смесителя
. Нужно разобрать и очистить деталь от загрязнений.

Поскольку газовая колонка Нева серии 4511 является одной из наиболее распространенных моделей, то тема ее обслуживания и ремонта интересует многих пользователей, привыкших выполнять подобные работы своими руками. И действительно, эти проточные водонагреватели с открытой камерой сгорания зачастую можно вернуть к жизни, не прибегая к услугам сервисного персонала. Давайте рассмотрим, какие неисправности возникают в процессе эксплуатации данных агрегатов, а также способы их устранения.

Устройство и принцип работы колонок Neva и NevaLux

Тип розжига
– существуют полуавтоматические и автоматические модели. Первые (4011, 5111) во время работы используют постоянно горящий фитиль, воспламеняемый с помощью пьезоэлемента. Вторые, с автоматическим розжигом, работают от батареек. Газ воспламеняется посредством искры, подаваемой на горелочное устройство.
Использование модуляции
– газовые проточные водонагреватели Нева и Нева Люкс работают с использованием гидравлического (5111, 5611) и электронного (6011,6014) изменения мощности нагрева воды. Существуют модели без автоматической корректировки интенсивности горения.

Технические характеристики водонагревателей, выпускаемых компанией Балтгаз, подробно описаны в следующей таблице:

Технические характеристики проточных газовых водонагревателей BaltGas

Мощность (кВт)
Теплопроизводительность (кВт)
КПД, не менее (%)
Модуляция горения на горелке		непрерывная гидравлическая		непрерывная гидравлическая	непрерывная электронная
	пьезоэлектрическая	электронная
	прир./сжижен.		природный / сжиженный
Давление газа (прир./сжижен.) (кПа)
Расход газа (прир./сжижен) (м³/ч / кг/ч)
Диаметр дымохода (мм)
Требуемое разряжение в дымоходе, не менее (Па)
Макс. давл. воды (кПа)
Мин. проток воды (л/мин)
Мин. давл. воды (кПа)
Расход воды при нагреве на ∆t=25℃ (л/мин)
Кол-во точек водоразбора
Размеры (мм)


Масса нетто
Цвет корпуса	белый, серебро		белый, серебро		белый, серебро

Кто может осуществлять Монтаж газовой колонки BaltGaz

Оглавление

Кто может осуществлять Монтаж газовой колонки BaltGaz
Место и схема установки
Подключение аппарата к дымоходу Вариант подключения аппарата к дымоходу

Устанавливать колонки могут только специально обученные специалисты. У специалиста должен быть допуск по работе с внутри-домовым газовым оборудованием. Такие специалисты ежегодно проходят экзамены и подтверждают свою квалификацию.

Так же мастер, который Вам производит монтаж должен числиться в штате организации у которой есть допуск СРО, на определенные виды работ. Вид работ разрешающий проводить монтаж газового оборудования: 19.8 Монтаж и демонтаж газового оборудования потребителей, использующих природный и сжиженный газ.

Так же монтажная организация должна согласовать свои документы с заводом изготовителем. Если документы не согласованы, в гарантийном обслуживании может быть отказано.

Если монтаж проводит частник самостоятельно, то завод изготовитель не оказывает гарантийное обслуживание. Рекомендуем Вам обращаться по монтажу газовых колонок к нашим специалистам, тогда Вы получите гарантийное обслуживание в течении 5 лет, а так же будете спокойны за себя и за свою семью, что газовый водонагреватель установлен правильно.

Возможные неисправности «лягушки»

Корпус водяного регулятора прочен, рассчитан на работу при большом напоре воды (расход до 3 м3/час). Деталей, которые могут прийти в негодность и стать причиной поломок газовой колонки, в водяном узле немного.

Возможные неисправности:

прорыв мембраны;
нарушение целостности пластиковой тарелки – мембрана не может подвинуть шток;
образование накипи на штоке, замедляющей движение стержня или приводящей к его заклиниванию, что происходит из-за протечки сальника;
разрушение шарика-замедлителя (очень редко, но случается), засорение канала, заклинивание шарика;
заполненность мусором сеточки фильтра, что понижает напор воды из-за перекрытия прохода;
попадание мусора в штуцер Вентури из-за чего понижается напор в кране горячей воды, колонка не работает;
износ прокладок, сальников – это причина протечек, приводящих к образованию накипи.

Большинство из этих неисправностей имеет характерные симптомы, которые можно выявить при внешнем осмотре.

Протечка прокладки сальника приводит к образованию накипи и закисанию штока. Всю накипь следует удалить. Вывернуть и очистить втулку, заменить прокладку и сальники, шток очистить и смазать

Любые протечки требуют вмешательства, которое не следует на долго откладывать. Длительное воздействие воды окисляет контакты. В результате, микровыключатель становится неремонтоспособным, совершенно негодным.
