Реле времени своими руками: схема на 12 и 220 вольт

Типовые подключения регистраторов, или введение

Штатное использование любого регистратора выглядит так: К регистратору подключается адаптер питания от прикуривателя. При включении адаптера в прикуриватель на регистратор подается внешнее питание, он включается и начинается запись.Минусы : лишние телодвижения, можно забыть включить/выключить, гнездо прикуривателя занято когда включен регистратор.

Перед тем как мы продолжим, давайте вначале подумаем, при каких событиях регистратор должен включаться/выключаться автоматически? Разумеется – после запуска/остановки двигателя. Событие начала/остановки движения – ни о чем (например, регистратор отключится, когда Вы остановитесь на светофоре). Событие включения зажигания – чуть лучше, чем ничего. Еще вариант – при пристегивании/отстегивании ремня безопасности водителя. Логика такая — регистратор включается, когда водитель садится в машину и пристегивается. Интересно, кому-нибудь еще кроме меня идея увязки с пристегиванием ремня приходила в голову? Т.к. прогуглив русские и английские ключевые слова, не нашел никого, кто бы так делал подключение регистратора. Уточняю — регистратор должен включаться при пропадании сигнала массы с датчика ремня безопасности. А так многие берут питание регистратора с контактов подсветки ремня безопасности, по сути это вариант подключения к плюсу зажигания.

Простая схема реле

В силовой электронике часто возникает необходимость использовать одно- или 3 х-фазное твердотельное реле. Своими руками изготовить это устройство можно по одной из схем, представленных в статье.

Преимущество твердотельного реле перед механическими контакторами очевидно – у них ресурс намного выше. И это из-за того, что в них нет ни одного механического компонента, а именно они являются наиболее уязвимыми.

Для изготовления твердотельного реле можно использовать цепочки, состоящие из схемы управления и симистора. Гальваническую развязку осуществляет симисторная оптопара. В схеме используются такие элементы:

Оптопара типа МОС3083.
Симистор марки ВТ139-800 16А с изолированным анодом.
Ограничивающий резистор, который снижает ток, проходящий через светодиод.
Светодиод для индикации работы устройства.
К управляющему электроду симистора подключается резистор 160 Ом.

А теперь давайте рассмотрим более детально процесс изготовления устройства.

Монтаж импульсного реле

Как подключить импульсное реле? Здесь необходимо руководствоваться схемой, которая облегчает монтажные работы. В этом случае выключатель, контролирующий процесс освещения не должен быть в разомкнутом положении. Он имеет специальную размыкающую пружину. В процессе нажатия она быстро срабатывает, тем самым замыкая цепь в другом месте.

Как правильно подключить своими руками? Схема предлагает четыре варианта решений. Один выход контакта предназначается для подключения фазы электропитания, к другому подключают ноль.

Нулевой провод необходимо проводить отдельно к каждой лампе освещения. Количество выключателей не должно превышать допустимое значение, которое указывают в техническом паспорте устройства. Если их число будет превышать допустимое значение, то возможно ложное срабатывание прибора.

В биполярных моделях производят установку на ряду с автоматическими выключателями. Для этого проводят дополнительно четыре провода:

входящая фаза;
нейтральный контакт;
выводящий провод для кнопки;
выход для питания лампочек.

Первым делом проводят в установочной коробке кабель внешнего выхода. На схеме показано две кнопки выключателей. На самом деле их может быть от 6 до 10 точек. Здесь необходимо расположить провода на расстоянии 2 см от силовых контактов.

По завершению монтажных работ, рекомендуется сделать качественную изоляцию. Для этого используют термоусадочные кембрики. Они обеспечат плотную фиксацию проводников. Помимо этого, такой изоляционный материал защитит от короткого замыкания между контактами в процессе эксплуатации.

Отключение катушки реле

При отключении катушки реле можно также достичь замедленного спадания магнитного потока в магнитопроводе (рис. 2 б). Для этого применяются различные демпферы. Демпфером называется толстая гильза, выполненная из меди или алюминия, которая насаживается на общий сердечник со втягивающей катушкой. Эта гильза создает вторичный контур. При исчезновении основного магнитного потока при размыкании РП в гильзе индуктируется ток, который по правилу Ленца стремится поддержать основной поток. Чем больше масса демпфера, тем больше выдержка времени реле. Роль демпфера одновременно выполняет также и алюминиевое основание реле. Различные диапазоны выдержки реле (0,3—5,5 сек) достигаются за счет применения дополнительных съемных демпферов.

Следует иметь в виду, что реле типа РЭ-500 предназначено для постоянного тока, и в цепь управления двигателями переменного тока оно включается через выпрямители.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автотаймеры регулируют задержку от нескольких секунд до 10–15 мин. Есть схемы только для вкл. и для вкл./выкл. нагрузки, а также для активации в определенное время суток. Но их диапазон задержки и опции ограниченные, нет функции периодического самостоятельного срабатывания несколько раз и настройки промежутков между такими циклами, как у розеточных заводских приборов. Впрочем, возможностей самоделки (есть также в продаже готовые подобные простые модули) хватит для активации вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Временное реле (таймер, реле паузы, задержки) — это автоматический расцепитель, срабатывающий в момент, выставленный на нем пользователем, включая/выключая (смыкая/размыкая контакты) электроприбора. Таймер чрезвычайно практичный в ситуациях, когда пользователю необходимо, чтобы устройство активировалось или деактивировалось, когда он находится в ином месте. Также такой узел выручит в обычных бытовых случаях, например, подстрахует, когда забывают выключить/включить оснащение.

Таким образом, временное реле исключит ситуации, когда оставили электроприбор включенным, забыли его выключить, соответственно, он перегорел или еще хуже, стал причиной пожара. Включив таймер, можно идти по своим делам, не беспокоясь, что надо будет возвратиться в определенное время для обслуживания оборудования. Система автоматизируется, агрегат сам отключится, когда установленный период на расцепителе истечет.

Где применяют

Многим знакомы пощелкивания в советских стиральных машинках, когда большими градуированным селекторами выставляли определенную задержку до вкл./выкл. Это яркий пример данного устройства: например, выставляли работу на 10–15 мин., барабан крутился это время, затем, когда часы внутри доходили до нуля, стиралка сама выключалась.

Временные реле всегда устанавливают производители в микроволновки, электропечи, электроводонагреватели, автополив. В то же время многие приборы его не имеют, например, освещение, вентиляция (вытяжка), тогда можно докупить таймер. В самом простом виде он выглядит как небольшой прямоугольный блок с селекторами времени и вилкой под обычную розетку («суточные» розетки-таймеры), в которую вставляется. Затем в него вставляют вилку кабеля питания обслуживаемого прибора, настраивают элементами управления на корпусе время задержки. Есть также типоразмеры для размещения путем соединения с линией (с проводами, проводкой, для распредщитков), для интегрирования внутрь приборов.

Устройство, разновидности, особенности

Преимущественно таймеры в заводских электроприборах с расцепителями основываются на микроконтроллере, часто управляющем также всеми режимами работы автоматизированного аппарата, где они установлены. Описанное объединение функций дешевле для производителя, так как не надо изготавливать отдельные микросхемы.

Мы же будем описывать самые простые схемы реле времени с задержкой, только с опцией вкл./выкл. и подбора временной паузы в небольшом диапазоне (до 15–20 мин.):

для низковольтного питания (5–14 В) — на транзисторах;
на диодах — для питания напрямую от сети 220 Вольт;
на микросхемах (NE555, TL431).

Есть специальные заводские модули, их можно купить на интернет площадках (Aliexpress, подобные и специализированные ресурсы), на радиорынках, в спецмагазинах. Полностью кустарные изделия создаются по аналогичным схемам, в основном для несложных задач: элементарное расцепление/сцепление контактов в определенный, задаваемый момент времени, при этом диапазон задержки небольшой от секунд до 15–20 мин.

Как выбрать

Основные критерии выбора продукции:

Упаковка должна быть без повреждений, а также чистой и сухой.
Обязательное наличие штрихкода (и/или QR-кода).
Правильность написания названия продукции и производителя.
Наличие паспорта и/или инструкцию.
Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции

При выборе устройства важно обращать внимание на такие характеристики:

репутация производителя;
допустимый предел напряжения;
мощность;
уровень защиты от влаги и пыли;
предел срабатывания;
отсутствие любых повреждений на корпусе;
источник питания (от сети или автономный).

Электронное реле времени на лампе

На рис. 4 приведена схема лампового электронного реле времени, предназначенного для получения выдержки времени длительностью 0,5— 60 сек с точностью ±2%. Управление работой реле осуществляется ручкой установки выдержки времени (R1) и кнопкой Кн.

Работает реле времени следующим образом: в исходном положении бумажный конденсатор С2 заряжен до напряжения на выходе выпрямителя и анодный ток имеет величину, достаточную для срабатывания поляризованного реле Р1. При срабатывании реле РІ замыкаются его контакты 1— 2 и размыкаются контакты 2— 3, тем самым разрывая цепь питания промежуточного реле Р2 и индикаторной лампочки Л2.

Для того чтобы начался отсчет времени выдержки, необходимо нажать кнопку Кн. При этом конденсатор С2 практически мгновенно разряжается и на управляющей сетке левого триода лампы Л1 окажется большое отрицательное смещение, лампа запрется, ее анодный ток станет равным нулю, и реле Р1 отключится.

Отключение реле Р1 вызовет размыкание контактов 1—2 (Р1) и начало заряда конденсатора С2. Одновременно при замыкании контактов 2— 3 (реле Р1) включается индикаторная лампочка Л2 и реле Р2. Реле Р2 сработает и контактами 1— 2 (Р2) включит питание на исполнительную цепь — гнезда «Выход». Таким образом, отсчет выдержки времени начинается с момента отключения реле Р1.

По мере заряда конденсатора С2 напряжение на нем возрастает, а следовательно, отрицательное напряжение на управляющей сетке уменьшается. Уменьшение отрицательного напряжения на сетке лампы вызывает увеличение анодного тока. При значении анодного тока, равным току срабатывания реле Р1, последнее срабатывает и выключает питание промежуточного реле Р2 и сигнальной лампочки Л2.

Для повторного включения реле времени необходимо снова нажать на кнопку Кн. Для того, чтобы реле работало в импульсном режиме, необходимо замкнуть «на постоянно» контакты кнопки Кн. В этом случае будет иметь место беспрерывное повторение циклов через промежутки времени порядка 125 мсек. Указанную величину пауз между циклами можно изменять в достаточно широких пределах, изменяя емкость конденсатора С3. Длительность цикла в широких пределах регулируется переменным резистором R1.

Поляризованное реле Р1 типа РП-4 (паспорт У. 172.20.48). Можно применить реле РП-5 с сопротивлением обмоток 3000— 5000 ом. Реле Р2 электромагнитного тип г. с сопротивлением обмоток 5 ом для работы от напряжения переменного тока 6,3 в.

Трансформатор Тр1 имеет сердечник из пластин Ш16, толщина набора 20 мм. Обмотка 1 содержит 2400 витков провода ПЭЛ 0,15, обмотка II — 4800 витков провода ПЭЛ 0,07, обмотка III— 125 витков провода ПЭЛ 0,62. Практически в конструкции можно использовать любой трансформатор питания от приемников третьего класса, выпускаемых нашей промышленностью.

С помощью электронных реле можно неплохо экономить деньги, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку, мы включаем свет и через определенное время он автоматически отключается. Этого времени должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. К тому же освещение без надобности не горит, если вы забыли его выключить. Это устройство не только полезно, но и очень удобно. В этой статье мы расскажем, как сделать реле времени своими руками, предоставив все необходимые схемы и инструкции.

На транзисторах

Схема на транзисторе наиболее проста в сборке и наименее затратна из всех вариантов. Самый простой включает всего 8 элементов, которые можно разместить без платы путем пайки. Часто такое простое реле времени создается и используется для освещения: после нажатия на тумблер лампа перегорает на заданный промежуток времени, затем гаснет сама по себе.

Что вам нужно:

транзисторы КТ973А, тоже подходят аналогичные, например 973Б;
микровыключатель («микрик», кнопка или с курсором);
3 резистора: на 100 Ом; 2,2 мОм и переменная на 820 Ом (время паузы будет регулироваться этим);
э / м реле 250 В, 5 А, допускаются более высокие параметры;
диод КД105Б или другой подходящий;
конденсатор 3300 мкФ, 25 В.

Самоделки можно использовать, например, для активации вентиляции в гараже.

Алгоритм работы:

Изменить исходное положение S1 – «выключено». Конденсатор С1 все еще разряжается, и когда первый элемент переключается в другое положение, он начинает заряжаться.
Пер. VT1 все еще открыт, так как заряженный ток C1 течет через его базу. Во время зарядки оно уменьшается, и VT1 выходит из насыщения через небольшой интервал (из состояния, когда сопротивление «эмиттер-коллектор» наименьшее, вход насыщения композитных транзисторов, кажется, не происходит).
Коллекторный ток VT1 падает быстрее, в момент его нехватки, так что в исполнительном исполнении К1 контакты К1.1 остаются замкнутыми, они размыкаются.
Для нового запуска реле переводят в положение «выключено», чтобы конденсатор разрядился и через 5-10 секунд. – «Вверх» Продолжительность задержки зависит от мощности этого элемента (чем она выше, тем длиннее пауза) и положения регулятора триммера R1 (сопротивление увеличивается – чем дольше пауза). Диод VD1 предназначен для защиты транс. VT1.

Заключительный аспект:

Простой монтаж на биполярный транзистор

Запасные части для реле задержки выключения на 12 В:

конденсатор 3,3 мФ, 25 В;
диод КД105Б (или аналог);
резисторы: 1 кОм; от 1 до 100 Ом, в нашем случае 18 Ом;
э / м выпуск 10 А, 250 В;
выключатель.

Мультиметром определяем выводы диода:

Определите сопротивление обмотки реле. Соотношение между напряжением питания и напряжением не должно превышать максимального тока на коллекторе Iкmax, приложенного транс. (КТ315 Iкmax = 100 мА = 0,1 А).

Проверяем транзистор мультиметром:

Кроме того, самодельное реле времени на 12 В спроектировано по схеме:

Поэтапная сборка на иллюстрациях:

Вот и другие похожие предельно простые схемы (первая имеет задержку от 2 секунд до 9 минут 20 секунд.):

Как это работает

Алгоритм для первой описанной схемы (он аналогичен другим, проанализированным в разделе):

Выключатель. S1 в позиции заряда – конд. C1 сохраняет энергию через резистор R1 (сопротивление не должно быть слишком низким).
При “полном” С1 “микрик” переводится во “включено”. – начинает разряжаться через резистор R2 и базу транзистора VT1.
Пока идет разряд, контакты реле замкнуты. Когда ток становится достаточно слабым, они открываются.

Элементарно эффективный вариант с задержкой 10 минут

Рассмотренный далее вариант пользователи считают одним из лучших среди простых самоделок подобного типа.

Задержка – 10 минут. Можно обойтись без комиссии. Регулировка – стандартное сопротивление. A1, проверьте товар по контактам. Также можно создать сайт, верстка будет следующая:

С двумя транзисторами, также для включения нагрузки

В схеме 2 транзистора:

первый (В1) – регулировка, контроль паузы. Запустить таймер;
второй – электронный ключ, активация и деактивация обслуживаемого устройства.

Сложность заключается в выборе сопротивления R3. Нам нужно, чтобы реле замыкалось только при поступлении импульса от B2. Обратное включение нагрузки происходит только при включении B1; этот параметр нужно подбирать экспериментально.

Таймер циклического включения-выключения. Циклическое реле времени своими руками

схема на 12 и 220 вольт

В современном оборудовании часто необходим таймер, т. е. устройство, которое сработает не сразу, а через промежуток времени, поэтому его еще называют реле задержки. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.

Сфера применения реле времени

Области использования таймера:

регуляторы;
датчики;
автоматика;
различные механизмы.

Все данные устройства делятся на 2 класса:

Циклические.
Промежуточные.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:

на улице;
в аквариуме;
в теплице.

Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:

Включение и выключение отопления.
Напоминание о событиях.
В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.

Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:

наука;
медицина;
робототехника.

Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:

Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

на транзисторах;
на микросхемах;
для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

Транзистор КТ 3102 (или КТ 315) — 2 шт.
Конденсатор.
Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

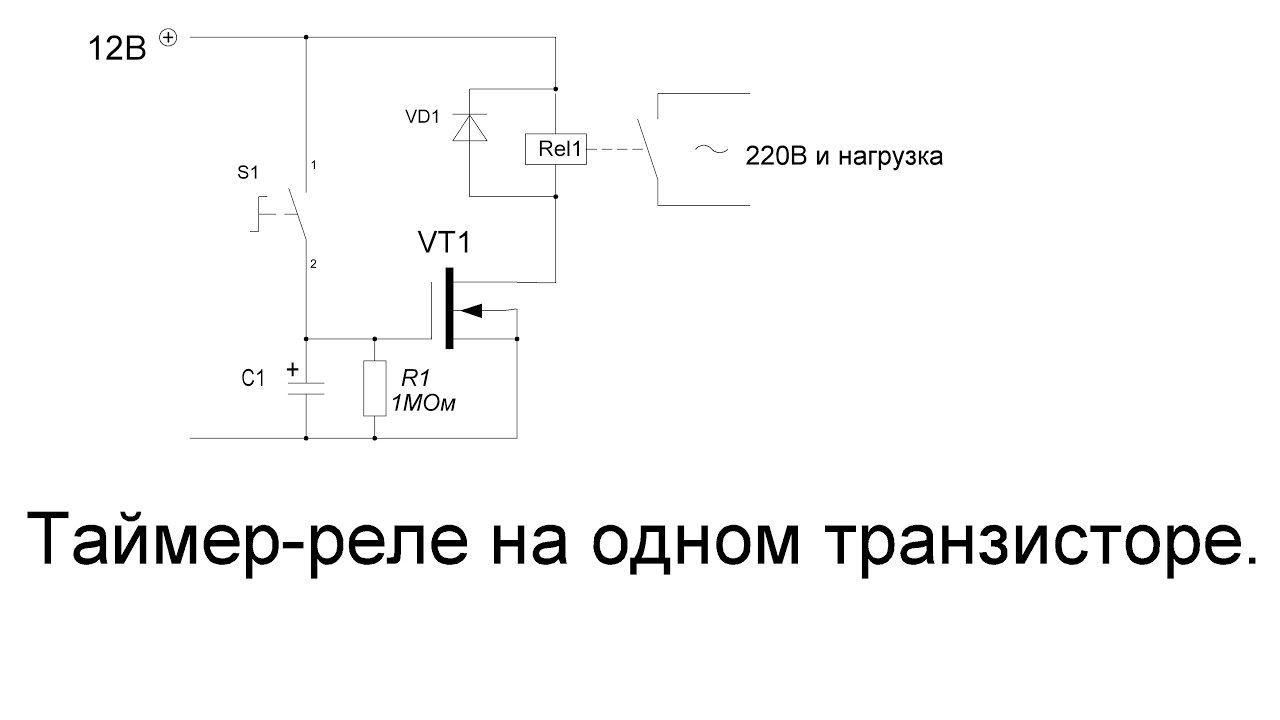

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
диод 1N4148;
емкость на 4700 мкФ и 16 В;
кнопка;
микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны рези

Как сделать реле времени своими руками на базе микросхем

Изготовить реле на основе микросхем не составит труда для человека, который имеет хотя бы минимальные навыки.

Материалы и инструменты

Потребности лучше обозначать в общем виде. Многие электронные компоненты взаимозаменяемы, поэтому тратить бесконечное время на поиски конкретной детали бессмысленно. Потребуются резисторы, конденсаторы, транзисторы, микросхемы, промежуточные реле или переключатели, блоки питания или понижающие трансформаторы, катушки и т. д. Номиналы придётся подбирать по обстоятельствам.

В качестве основания прибора идёт основание для распайки элементов – печатная плата, диэлектрическая поверхность или каркас. Это добывается по возможности. Хорошо бы подобрать подходящий по размерам корпус. А работать нужно с маломощным паяльником, примерно 50 Вт.

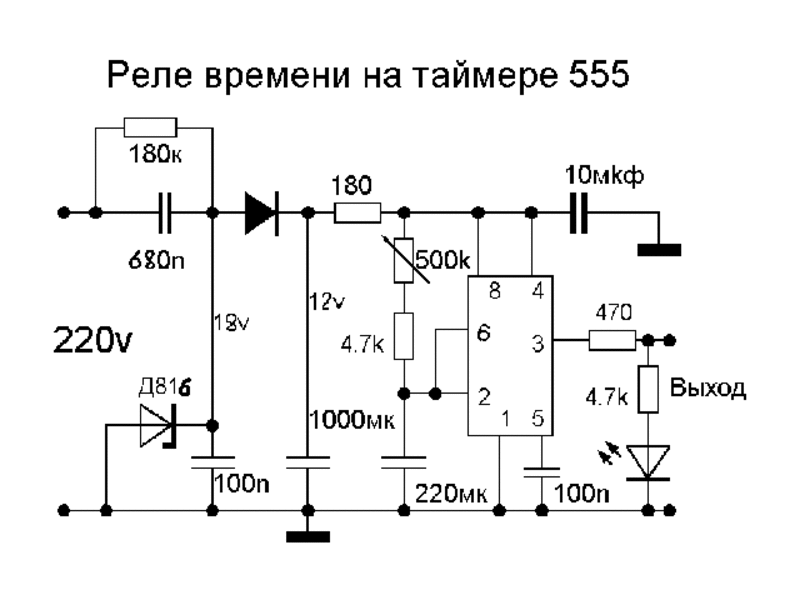

Аппарат на универсальном таймере NE555

Ещё во второй половине прошлого столетия научились создавать многофункциональные приборы в виде одной большой гибридной интегральной микросхемы. Среди этих изделий большой популярностью пользуется микросхема таймер NE555, с помощью которой можно собрать схемы самого различного уровня сложности, от простого триггера Шмидта до многоступенчатого кодового замка. В России 555 таймер широко применяется при построении схем генераторов и реле времени, у которых настройки задержки изменяются от микросекунд до нескольких часов.

Таймер 555 серии может работать в режиме одновибратора, мультивибратора и прецизионного триггера Шмитта с RS-триггером.

ФОТО: ledjournal.infoСхема таймера 555

Если таймер NE555 включить по схеме реле времени, то можно реализовать два варианта – задержку на включение и задержку на выключение нагрузки.

Устройство с функцией задержки включения

ФОТО: ledjournal.infoСхема реле времени на микросхеме NE555

Для выполнения двух противоположных функций можно использовать группу перекидного контакта выходного реле. К выходным клеммам реле подключить точки «Включить» и «Выключить» зависимого устройства. В одном положении перекидного контакта будет активироваться функция «Включить» зависимого прибора.

Устройство с задержкой отключения

В другом положении перекидного контакта будет активирована функция «Выключить» того же самого зависимого прибора. Настройка времени задержки выполняется по необходимости.

Если нужно одновременно иметь две разные настройки, появляется необходимость в наличии двух реле времени и устройства, которое будет решать, какое реле времени и когда включать.

Прибор с большой выдержкой на стабилизаторе напряжения TL431

Существует универсальная микросхема, основным назначением которой является стабилизация напряжения, но на ней имеется возможность реализовать даже схему таймера задержки времени с большой выдержкой. Для реализации понадобится пара резисторов и конденсатор. Их номиналы рассчитываются по формуле, чтобы получить требуемое время задержки.

ФОТО: ledjournal.infoСхема устройства задержки времени на стабилизаторе напряжения TL431

Эту схему можно реализовать благодаря очень низкому показателю входного тока (4 мкА). Когда замыкается главный контакт, транзистор начинает производить зарядку. Когда показатель напряжения достигает значения в 2,5 В, транзистор открывается и ток при содействии оптопарового светодиода (оптрона) начинает течь, от чего на внешней цепи происходит замыкание.

Таймер для каждодневного включения нагрузки на базе CD4060B

Для обязательного ежедневного выполнения рутинных домашних работ (например, для поливки цветов или кормления рыбок в аквариуме) можно приспособить электронную технику. Схема реализуется из двух генераторов импульсов периодом в 24 часа, триггера и выходного ключа с реле. Она приведена на рис 7. В качестве блока питания использована зарядка для сотового телефона с выходом 5 V. В каком-то смысле это одна из функций умного дома.

ФОТО: radiostorage.netПринципиальная схема ежедневного домашнего помощника

На что обратить внимание при покупке РВ

Приобретая подобное оборудование, следует обратить внимание на ряд нюансов. Как подключить реле времени, насколько сложен данный процесс – в этом случае подобные вопросы второстепенны. Основное, что нужно отметить при покупке РВ:

Основное, что нужно отметить при покупке РВ:

Какая токовая нагрузка является максимально допустимой для приобретаемого оборудования. Высчитать необходимую несложно. Достаточно сложить потребляемую мощность устройств, планируемых к подключению через реле времени и разделить полученный показатель на напряжение сети – 220 В.
РВ могут отличаться по типу крепления. Некоторые из них устанавливаются на ДИН-рейку, другие фиксируются при помощи болтов.
По диапазону рабочих температур устройства также могут быть разными. Следует учитывать, что чем он больше, тем выше будет стоимость.
Вид РВ – аналоговый или цифровой. Несмотря на то, что второй дороже, функционал его выше, а управление проще. Это значит, что предпочтительнее будет выбрать именно его.
Количество каналов управления. Если требуется подключение основного и вспомогательного освещения, подойдет двухканальное реле времени.
Тип таймера. Здесь следует выбирать в зависимости от области применения. Самым дорогим вариантом будет устройство с годовым таймером и учетом выходных дней.
Существуют модели с астрономическим таймером. Такие устройства привязываются к местности, после чего самостоятельно корректируют время циклов, в зависимости от закатов и рассветов.
Сложность монтажа

Это последнее, на что следует обратить внимание. Ведь вне зависимости от того, как подключается реле времени, с его коммутацией всегда можно разобраться по схеме.

Переходим к принципу работы схемы

После подачи питания цепочка R1–C3 генерирует стартовый импульс, длительностью примерно 100мс для микросхемы DD1, с которого выход OUT микросхемы устанавливается в лог.1, включая тем самым оптосимистор VS1, симистор VS2 и подключая нагрузку к сети 220В. С этого же момента начинается отсчет времени.

Время выдержки таймера задается цепочкой R3–R6–C2. Время зарядки конденсатора C2 до напряжения отключения выход OUT микросхемы DD1 в логический 0 определяется формулой:

t = 1,1*(R3+R6)*C2

Резистор R6 ограничивает минимальное время задержки 3 сек. Конденсатор C1 необходим для фильтрации помех в питании микросхемы DD1 и должен располагаться максимально к ней близко.

Резистор R4 задает ток светодиода оптосимистора и при применении аналогов MOC3043, например MOC3042 или MOC3041 должен быть уменьшен, так как им необходим больший ток для работы.

Данная схема
может применяться и для коммутации пускателей, но учтите, что в случаях малых токов пускателей возможно ложное срабатывание или их жужжание в отключенном режиме, так как они могут включаться через цепочку R5–C5. В таком случае, эта цепочка требует коррекции по номиналам.

Такое устройство можно купить сразу в готовом виде, либо применить ненужный от какого-либо устройства: роутера, модема, телефона или подобного. В таком случае устройство реле заметно упростится.

Трансформатор T1 можно заменить на любой другой с номинальным входным напряжением 220 Вольт, выходным – 12 Вольт.

Если схема реле задержки выключения
вас заинтересовала и вы бы хотели скачать файл с изображением разведенной печатной платы – оставляйте ваши комментарии.

Реле времени своими руками

Рассмотрим один из простых способов, как сделать реле времени дома своими руками, модели транзисторного исполнения самые доступные. Для этого не понадобится много деталей:

Наименование элемента	Номиналы
Транзистор	КТ937А(Б) или ВD 876
	Любое с питанием 9–12 В.
Резистор R1
Резистор R2
Переменный резистор R3
Конденсатор C1	25 В 3300 мкФ
Переключатель

При включении тумблера S1 конденсатор С1 заряжается до уровня питающего напряжения 9–12 В через переменный резистор R1 и R3, ключ транзистора VT1 открывается. После зарядки конденсатора транзистор закрывается и обесточивает реле, в зависимости от конструкции группы контактов нагрузка выключается или подключается.

Регулировка времени зарядки осуществляется резистором R1, опытным путем, на корпусе таймера, сделанного своими руками, можно нанести градуировку по минутам до момента срабатывания. Выключение тумблера S1 приводит к полной разрядке конденсатора через резистор R2, процесс работы циклический, после разрядки таймер приводится в исходное состояние.

Самодельный таймер имеет простую схему, очень неприхотливую, номиналы элементов не критичны, после правильной сборки не требует отладки, работает сразу, поэтому для собрать его своими руками несложно. В качестве источника питания можно использовать батарейки на 9 В, аккумуляторы на 12 В или сетевое питание на 220 В, через преобразователь напряжения в 12 В постоянного тока.

Часто реле времени делают на реле с питанием электромагнита 12 В, как у производителя FUJITSU-TAKAMISAWA (Япония). Это очень удобно, контакты на нагрузку выдерживают 220 В / 2 А.

Реле времени сегодня является электронным устройством, которое устанавливается на любые бытовые приборы, для которых имеет значение отсчет времени. Поэтому большой интерес для любителей электроники является самостоятельная сборка реле времени.

При этом, выдержки времени нужны не только для включения и выключения приборов, но также и для мощности нагрева, как это предусматривают микроволновые печи. В зависимости от времени включения происходит ее нагрев.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.

Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).

Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме. Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.

Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор. В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Реле времени c анкерным или часовым механизмом

Главным элементом этой конструкции является пружина, которая «взводиться» с помощью электромагнита. Контакты реле замыкаются после того, как часовой механизм отсчитает положенное время, которое можно выставить на специальной шкале.

Реле времени c применением двигателей

Позволяет производить задержку времени от 10 секунд до нескольких часов. Имеет в составе синхронный электродвигатель, редуктор и электромагнит, с помощью которого осуществляется сцепление первых двух элементов.

Программирование микроконтроллера для работы реле времени

Для создания цифрового реле времени своими руками, необходимо иметь некоторые навыки программирования микроконтроллеров. Наиболее распространенными микроконтроллерами для подобных проектов являются Arduino и ESP8266.

Для начала следует загрузить и установить Arduino IDE — интегрированную среду разработки для работы с микроконтроллерами Arduino. После установки откройте Arduino IDE и настройте его на работу с выбранным микроконтроллером. Для этого выберите пункт «Tools» (Инструменты) в главном меню и выберите правильный тип платы и порт.

После настройки среды разработки можно приступить к написанию программы для микроконтроллера. Код программы должен предусматривать следующие функции:

Инициализация пинов: определите, какие пины микроконтроллера будут использоваться для управления реле и светодиодом. Назначьте им имена для удобства использования в коде.
Установка режимов пинов: определите, какие пины будут использоваться для входа или выхода. Например, пин, к которому подключено реле, должен быть настроен как выходной.
Настройка таймера: задайте параметры таймера для определения времени задержки включения и выключения реле. Например, вы можете использовать функцию delay() для создания временных интервалов.
Управление реле: используйте команды digitalWrite() или analogWrite() для управления состоянием пина, к которому подключено реле. Например, чтобы включить реле, установите пин в HIGH, а чтобы выключить — в LOW.

После написания программы подключите микроконтроллер к компьютеру с помощью USB-кабеля и выберите правильный порт в Arduino IDE. Загрузите программу на микроконтроллер, нажав кнопку «Upload» (Загрузить) в главном меню Arduino IDE.

После успешной загрузки программы на микроконтроллер, он будет готов к работе с реле времени. При необходимости вы можете вносить изменения в программу и повторно загружать ее на микроконтроллер для обновления функциональности.

Программирование микроконтроллера — это ключевой шаг для создания своего цифрового реле времени. С помощью правильно написанной программы вы сможете управлять реле и установить определенные временные интервалы для его работы. Удачи в вашем проекте!

Как сделать реле времени своими руками?
