Разновидности реле задержки выключения

Модификации выключателей

При помощи устройств, оборудованных таймером, можно управлять разными процессами на участках электрической цепи. Приборы нашли широкое применение в частных домовладениях, квартирах, на предприятиях. Производители выпускают широкий ассортимент выключателей с таймерами, которые можно сгруппировать в четыре обширные категории: таймеры-сторожа, выключатели, реагирующие на движение, кнопочные модели и приборы отключения вентиляции.

Принцип работы таймера-сторожа

Чтобы обезопасить жилье от несанкционированного доступа, пользователи могут установить таймер-сторож. Модель позволяет организовать визуальное присутствие хозяев в доме или квартире. Устройство незаменимо, когда жилье на длительное время остается без присмотра. Благодаря встроенной программе таймер будет периодически включать и выключать свет в разных комнатах в порядке, заданном пользователем. С улицы кажется, что в жилище кто-то постоянно находится, что помогает предотвратить проникновение злоумышленников. Нельзя утверждать, что таймер-сторож полностью защитит дом/квартиру, но он определенно оказывает эффективную помощь в системе охраны недвижимости.

Выключатель света с датчиком движения

Устройство с таймером и датчиком, реагирующим на движение, эффективно устанавливать в квартире или доме. При перемещении человека по комнате инфракрасный датчик улавливает движение и включает свет. Это удобно, поскольку прибор плавно включает осветительные приборы, что благоприятно сказывается на работе ламп и светильников. Параметры выключателя с выдержкой времени и датчиком:

  • уровень регулировки чувствительности;
  • пороговое значение параметров освещения;
  • ограничение на время работы лампы.

Есть выключатели, которые содержат все три указанные функции, а также существуют модели, выполняющие одну из опций, к примеру, чувствительность к движению или время работы энергозависимого устройства.

Выключатель кнопочный с таймером

Модели кнопочного типа срабатывают при механическом нажатии на кнопку — освещение включается и выключается автоматически через установленный промежуток времени. Различают устройства с возможностью задавать временной интервал в пределах суток или недели. Удобно устанавливать в таких помещениях, как прихожая, туалет, монтировать приспособления для срабатывания в гаражах или подвалах, внедрять в электрическую цепь, чтобы освещать с заданными промежутками времени лестничный пролет.

Модель с таймером отключения для систем вентиляции

В жилых домах и квартирах в санузлах и на кухнях обязательно оборудуют вытяжные системы вентиляции. Чтобы рационально использовать возможности вентиляционной системы, можно установить вентилятор с таймером отключения, который через определенный интервал времени отключает устройство. Такая схема позволяет рационально использовать энергоресурсы и поддерживать оптимальный уровень влажности в помещениях с постоянными испарениями.

Оптимизация режимов энергосбережения в сочетании с опцией «умный дом» — прекрасная возможность организовать комфортные условия проживания и сэкономить денежные средства по счетам за электроэнергию. Благодаря настройке таймера на определенный временной интервал владельцы жилья могут не переживать, если случайно оставили включенным свет — таймер сработает и разомкнет электрическую цепь.

Таймер циклического включения-выключения. Циклическое реле времени своими руками

схема на 12 и 220 вольт

В современном оборудовании часто необходим таймер, т. е. устройство, которое сработает не сразу, а через промежуток времени, поэтому его еще называют реле задержки. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.

Сфера применения реле времени

Области использования таймера:

  • регуляторы;
  • датчики;
  • автоматика;
  • различные механизмы.

Все данные устройства делятся на 2 класса:

  1. Циклические.
  2. Промежуточные.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:

  • на улице;
  • в аквариуме;
  • в теплице.

Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:

  1. Включение и выключение отопления.
  2. Напоминание о событиях.
  3. В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.

Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:

  • наука;
  • медицина;
  • робототехника.

Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:

  1. Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
  2. Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
  3. Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
  4. С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
  5. Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны рези

Особенности работы таймера

Применение реле времени поможет не только рационально управлять бытовыми приборами, но и позволит обеспечить экономию электроэнергии. Например, возможно использование выключателя с задержкой времени. Качественный прибор должен обладать следующими характеристиками:

  • Необходимо, чтобы таймер обеспечивал работу в течение промежутка времени, достаточного для выполнения планируемых задач. Реле может, например, использоваться для управления чайником в течение ближайшего часа или на протяжении нескольких недель для регуляции работы отопительного котла.
  • Должны быть предусмотрены все необходимые функции управления, чтобы обеспечить полноценную работу с оборудованием.
  • Необходима высокая точность работы встроенных часов. При подаче сигнала не должна возникать разница во времени от поступления команды до срабатывания тех реле, которые обеспечивают активизацию или выключение соответствующей техники.
  • Таймер должен обладать достаточной дискретностью для точного выполнения запрограммированных действий.

Этот прибор является сложным электронным устройством, которое может быть запрограммировано пользователем для различных целей.


Электромеханический таймерИсточник sovet-ingenera.com

Виды реле

Блочные модели По способу подключения к действующей электросети все релейные устройства подразделяются на следующие классы:

  • приборы блочного типа;
  • переключатели, встраиваемые непосредственно в электронную схему;
  • модульные конструкции.

Устройства блочного типа выполняются в виде монолитного переходника, втыкаемого непосредственно в розетку. Их контакты напрямую подключаются к фазе и нулю коммутируемой цепи. Встраиваемые образцы не нуждаются в стороннем источнике питания, так как работают в составе сложных электронных схем.

Модульные устройства

Модульные реле времени крепятся на дин рейке в распределительном шкафу и подключаются к расположенной рядом нулевой и фазной шине. В соответствии с особенностями конструкции конкретного исполнительного механизма все известные образцы реле имеют следующие исполнения:

  • электромагнитного типа;
  • приборы, выполненные на основе электронной схемы;
  • похожие на заводные механизмы пневматические и электромеханические устройства (последние по внешнему виду напоминают часы).

Цифровое реле задержки отключения нагрузки По виду механизма, обеспечивающего задержку во времени, эти устройства делятся на следующие классы:

  • с электромагнитным замедлением;
  • пневматические (компрессорные);
  • с часовым (анкерным) замедляющим механизмом;
  • моторные системы;
  • электронно-механические аналоговые устройства.

Каждый из перечисленных образцов отличается от аналогов своими характеристиками и применяется в конкретных условиях на усмотрение пользователя. Устанавливаемые на дин рейку модульные конструкции могут использоваться в качестве временного реле 220 Вольт для освещения внутридомовых пространств.

Схема задержки включения реле на 12 вольт

Собрать простое реле можно своими руками. Самая легкая в исполнении схема электронного реле времени собирается на базе интегрального таймера ne555. Управление реле осуществляется посредством нажатия внешних клавиш. Для работы устройства будет достаточно 12В. Запитать реле можно через силовой кабель к электросети. Временно поддержать работу реле может и аккумулятор на 12 вольт.

Схема простого временного реле на основе таймера NE 555 имеет также такие особенности:

  • Задающим интервал времени узлом, является цепь из резистора переменного тока и электролитического конденсатора. От их номинала зависит интервал задержки включения реле времени
  • При номинале резистора в 500 кОм и конденсатора в 220 мкФ, диапазон задержки может составлять от 2 сек до 3 мин.
  • Индикатором работоспособности реле может выступить светодиод, подключенный параллельно катушке.

Данный прибор можно использовать как для отключения, так и включения электрооборудования с временной задержкой. Для начала временного отсчета необходимо нажать кнопку “старт”, которая запускает таймер. Кнопка “стоп” отвечает за отключения питания и возврат контролируемого с помощью реле устройства в первоначальное состояние.

Приветствую! Представляю вам несколько схем реле времени и задержки выключения нагрузки. Нагрузкой может быть как лампочка так и телевизор. Фантазию включать вам.
Вот эта схема нужна для выключения чего либо через определенный интервал времени.

Рис.1. Схема таймера для автоматического отключения нагрузки
.
При указанных на схеме номиналах времязадающих элементов задержка отключения составит около 40 мин (для микромощных таймеров это время может быть значительно увеличено, так как они позволяют R2 установить с большим номиналом).
В ждущем режиме устройство не потребляет энергии, так как при этом транзисторы VT1 и VT2 заперты. Включение производится кнопкой SB1 – при ее нажатии открывается транзистор VT2 и подает питание на микросхему. На выходе 3 таймера при этом появляется напряжение, которое открывает транзисторный ключ VT1 и подает напряжение в нагрузку, например на лампу BL1. Кнопка блокируется, и схема будет находиться в таком состоянии, пока заряжается конденсатор С2, после чего отключит нагрузку. Резистор R3 ограничивает ток разряда емкости времязадающего конденсатора, что повышает надежность работы устройства. Для получения больших интервалов задержки конденсатор С2 необходимо применять с малым током утечки, например танталовый из серии К52-18.
Следующая схема для отключения нагрузки через 5-30 минут с шагом в 5 минут нажатием кнопки SA1.
Благодаря использованию микромощного таймера, обладающего большим входным сопротивлением, имеется возможность использовать времязадающие резисторы значительно больших номиналов (от 8,2 до 49,2 МОм), что позволяет увеличить и временной интервал: Т= 1,1 * С2 * (R1 + … + Rn).

Рис.2. Схема таймера с увеличенным временным интервалом для отключения нагрузки

Схемы, позволяющие непосредственно (без реле) управлять отключением сетевой нагрузки, приведены на рис.3 и 4. В них в качестве коммутатора использован симистор. По сравнению с оригиналом, в приведенных здесь вариантах некоторые номиналы изменены для работы устройств от сетевого напряжения 220 В.
В схеме на рис.3 включение нагрузки происходит сразу при замыкании контактов SA1, а выключение с задержкой, определяемой номиналами R2-C2 (для указанных на схеме она составляет 11 с). Цепь R1-C1 обеспечивает запуск одновибратора при включении.

Рис.3. Бестрансформаторная схема управления сетевой нагрузкой

Рис.4. Схема для автоматического отключения сетевой нагрузки

Во второй схеме (рис.4) включение нагрузки будет при первоначальном подключении к сети или при нажатии на кнопку SB1. Для питания микросхемы использовано реактивное сопротивление, которым является конденсатор С1 (он не греется, что лучше по сравнению с гасящим напряжение активным сопротивлением, как это сделано в предыдущей схеме). Стабилитрон VD1 обеспечивает стабильное напряжение питания микросхемы, а диод VD3 позволяет уменьшить время готовности схемы для частого нажатия на кнопку. Время задержки выключения может регулироваться резистором R3 от 0 до 8,5 мин. Времязадающий конденсатор СЗ обязательно должен иметь маленькую утечку.

Литература: Радиолюбителям: полезные схемы, Книга 5. Шелестов И.П.

Примеры использования реле задержки выключения

Реле задержки выключения находят широкое применение в различных областях и сферах деятельности. Они используются для создания временных задержек в выключении электрических устройств в целях обеспечения безопасности работ, предотвращения повреждения оборудования или сохранения энергии. Вот несколько примеров, как реле задержки выключения могут быть использованы:

Приведенные выше примеры только некоторые из возможных применений реле задержки выключения. На практике эти устройства могут использоваться во многих других отраслях и областях деятельности для оптимизации работы электрических устройств и обеспечения безопасности рабочих процессов.

Разновидности

Розетка с таймером включения различаются по своим возможностям и особенностям управления. Чем больше функций настройки на включение или даже удаленное управление, тем больше между ними различий и, соответственно, выше цена.

Поэтому перед покупкой следует внимательно ознакомиться с характеристиками подобных устройств и их возможностями.

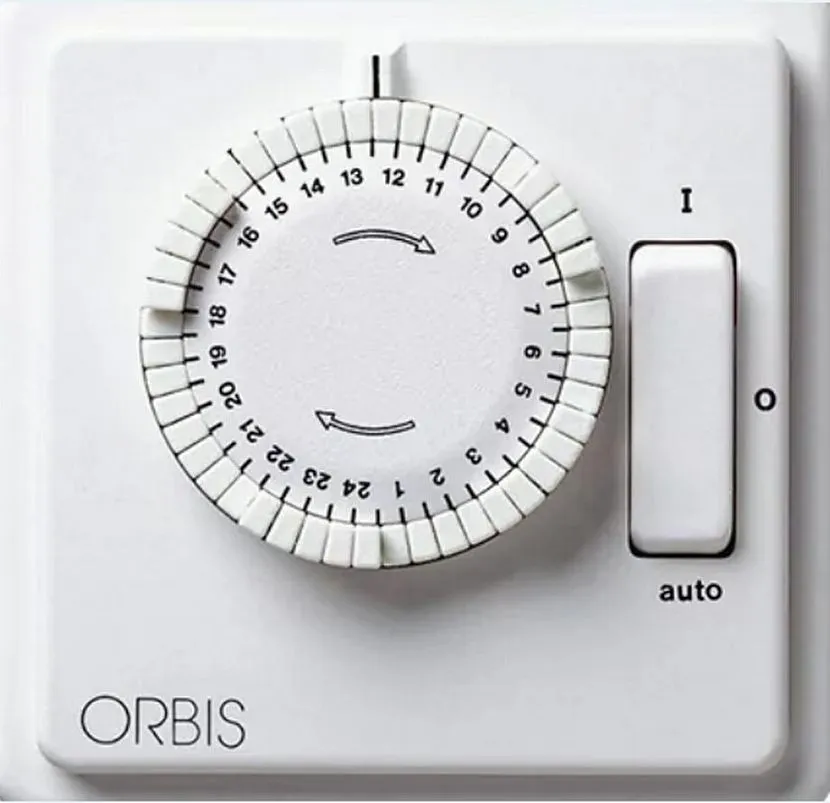

Механические

Наиболее бюджетный вариант — приборчик с механическим таймером. Рассчитаны на, так сказать, ручное программирование таймера поворотом регулировочного обода. Отложенное включение возможно в диапазоне от 0 до 24 часов. Они так и называются — «суточный таймер».

Конструкция до предела упрощена. По центру находится сама розетка, а вокруг нее (или в стороне) разместился регулировочный круг управления.

Главное устройство — таймер механического типа. С его помощью есть возможность управлять задержкой времени, по принципу часовых механизмов.

Пользователю надо установить то время, после которого устройство само выключит (или включит) подключенное электрооборудование.

Механические устройства наиболее дешевые, но и функционал у них весьма ограничен. Программируемый интервал установочного времени не более суток. На следующие сутки нужное время срабатывания нужно устанавливать заново.

Электронные

Еще более расширенный функционал даёт розетка таймер — электронная. У нее 140 режимов работы, что дает возможность более точной настройки.

Отдельные модели могут запрограммировать работу даже на следующую неделю. Мало того на каждый день недели можно установить свое время работы.

Есть более продвинутые модификации. Они могут управлять сразу несколькими девайсами, которые нужно периодически включать/отключать.

Электронный таймер может быть двух типов:

  1. Суточное задание. То есть, если задали программируемый цикл работы, он будет выполняться точно в отведенное время каждый день. Если захочется поменять таймер, например на субботу, то это задание повторится и в последующие дни недели.
  2. Недельное задание. Тут уже на каждый день недели можно выставить свой таймер. Есть возможность сгруппировать задания. Например, для ПН, СР и ПТ свой цикл, а для ВТ, ЧТ и СБ другой. У таких розеток возможности программирования времени неограниченны.

GSM-розетка

Еще класс девайсов такого типа — умные розетки.

Сам внешний вид говорит об особенностях управления такими приборами. С виду напоминает обычную накладку. На ней вообще отсутствуют какие-либо кнопки отключения.

Управляется удаленно:

  • с помощью SIM-карты. Для сим-карты есть специальное гнездо;
  • с мобильного телефона через установленное приложение;
  • с помощью пульта.

Удаленное регулирование возможно из любой точки мира, где есть выход в интернет или мобильная связь.

Эти многофункциональные приборы поражают количеством опций. Но и цена, на такие смарт — девайсы, выше от, представленных ранее, розеток.

Типы реле и их характеристики

  1. Токовое реле блокировки
    с постоянным магнитом бистабильным или импульсным (РСВ, РСА, РВ, РВМ, РВП, РЭВ, РВЦ). Когда ток выключается, реле остается в своем последнем состоянии. Это достигается при помощи соленоида, управляющего трещоткой и кулачковым механизмом.
  2. Многоканальное
    (многофункциональное) реле является специализированным видом многоходового реле блокировки, ранее использовался для автоматических телефонных станций.
  3. Пневматическое модульное реле (таймер)
    времени является одним из видов устройств для промышленного контроля станков, транспортеров и прочего последовательного контроля. Они характеризуются большим числом контактов, которые легко преобразовываются из нормально-разомкнутого состояния на нормально-закрытое, их главные технические свойства: легко заменяемые катушки, что позволяет компактно устанавливать большое количество данных приборов в панели управления.
  4. В радиопередатчиках и приемниках, которые имеют общую антенну, часто используется коаксиальное реле
    как устройство, которое переключает антенну от приемника к передатчику. Это защищает ресивер от высокой мощности сигнала передатчика.
  5. Контакторное программируемое
    реле времени с задержкой включения используются для коммутации электрических двигателей и осветительных нагрузок. Силовые контакты изготовлены из сплавов, содержащих серебро. Их недостатком является высокая шумность во время работы. У контакторов очень широкое применение, они используются для управления электродвигателями, освещением, отоплением, конденсаторными батареями, тепловыми испарителями и для работы вентилятора, аквариума, холодильника или инкубатора.
  6. Твердотельные электронное реле
    выдержки и времени (УХЛ, серии УТ24, УХЛ4) это аналог электромеханического, но не имеет движущихся частей, что увеличивает надежность действия и долговечность. Их производят многие современные компании: Шнайдер, Siemens, Theben, ATS, CRM, IHP, PCR, IEK (ИЭК), PCZ, хорошие отзывы реле времени ABB, программное ОВЕН, Finder, Веха, ВЛ. Он выполнены на микросхеме кр512пс10.

Фото – Схема кр512 ПС

Конструкция

Простое двухканальное электромагнитное реле состоит из проволочной катушки, обернутой вокруг железного мягкого сердечника, с якорем из железа, который обеспечивает низкое сопротивление для магнитного потока, подвижной железной стрелкой и одного или более наборов контактов. Якорь шарнирно соединен с ярмом и механически связан с одним или несколькими наборами подвижных контактов. Он удерживается на месте с помощью пружины так, что когда реле обесточено, в магнитной цепи есть воздушный зазор. В этом состоянии один из двух наборов контактов в реле закрыт, а другой открыт. Другое реле (скажем, астрономическое) может иметь большее или меньшее количество наборов контактов, в зависимости от их функции.

Когда электрический ток проходит через катушку, он генерирует магнитное поле, которое активирует арматуру и последующее перемещение подвижного контакта, что делает разрывы или наоборот, соединяет с неподвижным контактом. Если множество контактов закрыто, то когда реле обесточено, движение размыкает контакты и разрывает соединение, если контакты открыты – то действие прямо пропорционально. Когда ток в катушке выключен, якорь возвращается под действием силы, которая примерно вдвое слабее магнитной силы, в свое нормально-расслабленное положение. Обычно эта сила обеспечивается пружиной, гравитация используется обычно в промышленных пускателях.

При подаче питания на катушку с постоянным током, диод помещается через катушку, чтобы рассеять энергию из разрушающегося магнитного поля при дезактивации, которое в противном случае сгенерирует всплеск напряжения, опасного для полупроводниковых компонентов схемы. Автомобильное бытовое реле времени 12 вольт (schneider electric, legrand) включает диод внутри своего корпуса. Кроме того, сеть защиты контактов, состоящая из конденсатора и резистора, может поглотить магнитополя. Если катушка работает под напряжением с переменным током (AC), то контакты реле обжимаются, создавая небольшое напряжение из-фазного тока, которое увеличивает минимальную тягу на якоря во время цикличного перемещения переменного тока.

Фото – Cхема подключения реле времени

Изготовление реле своими руками

Чтобы получить качественное реле и немного сэкономить, необходимо самостоятельно изготовить такое устройство. Для этого не нужно тратить много времени и иметь какие-либо профессиональные знания. Новичку в этом деле достаточно обладать базовыми физическими познаниями и общим представлением о принципе работе устройства.

Выбор материалов и инструментов

Для работы над реле понадобится минимальное количество доступных материалов, которые можно купить в специализированных магазинах любого населённого пункта. Их стоимость сравнительно небольшая, что даёт возможность смастерить реле даже людям с небольшими финансовыми возможностями.

В работе понадобятся такие предметы:

Пошаговая инструкция

Все самодельные временные реле изготавливаются по одному и тому же принципу

Мастеру важно придерживаться его и стараться максимально качественно выполнить каждый этап работы. Только в этом случае можно добиться желаемого результата и выполнить работу за минимально короткий промежуток времени

Порядок действий:

Назначение РВ

Разновидностей РВ существует очень много. Можно использовать один и тот же таймер или секундомер для большого числа коммутаторов различной мощности. И наоборот. Одна и та же система коммутации может быть совмещена с широким спектром моделей таймеров и секундомеров. И то и другое можно увидеть на рынке сегодня. Многие модели реле времени весьма схожи не только внешне, но и по техническому описанию.

Если у читателя возникнет интерес к тому, чтобы наглядно ознакомиться с работой РВ, далеко ходить не надо. Все стиральные машинках, выпускаемые с 60-х годов ХХ века, снабжены реле времени с механическим таймером. Поворотом специального переключателя в этих машинках задавался определенный интервал, и механизм, аналогичный часовому, начинал тикать, отсчитывая секунды. А поворотный переключатель, подобно часовой стрелке, двигался обратно к исходному положению.

В современных электробытовых приборах, которые применяются для приготовления пищи, реле времени также является центральным элементом автоматизации. Это сразу заметно по табло или поворотному переключателю, как в стиральной машине. В целом существует несколько вариантов принципиального построения реле времени. Все они используют те или иные известные науке принципы формирования временного интервала. Рассмотрим некоторые из них.

Модификации

Изделия используются для управления приборами на участке одной цепи. Нашли широкое применение в домах, квартирах. Производители предлагают обширный ассортимент продукции, который можно подразделить на 4 категории: таймер-сторож, кнопочный таймер, выключатель с датчиком движения, модель с таймером для вентиляции.

Таймер сторож

Прибор используется для защиты дома от несанкционированного проникновения. Позволяет организовать визуальное присутствие владельцев дома. Встроенная программа включает и выключает освещение в определенной последовательности в указанный интервал времени. Если приходится часто бывать в поездках – это идеальное решение, позволяющее оставить дом без присмотра. С улицы кажется, что дома кто-то есть. Полностью защитить дом он не сможет, но вот окажет помощь в этом вопросе и собьёт с толку злоумышленников.

Выключатель света с датчиком движения

При появлении человек в поле действия инфракрасного поля, датчик улавливает движение и включает освещение. При этом датчик обеспечивает: регулировку чувствительности, параметры освещения. Представлены модели, которые выполняют одну опцию, но встречаются и те, что выполняют все.

Кнопочный таймер

Механическое нажатие на кнопку приводит устройство в работу, обеспечивая автоматическое выключение и включение света через определенное время. Такие модели представлены возможностью задавать временной интервал на сутки или недели. Удобно монтировать такие выключатели в прихожих, на лестницах, в гараже, туалете.

Модель с таймером отключения для систем вентиляции

Вытяжка встречается на кухне и в ванной, так предусмотрена планировка любой квартиры или дома. Чтобы рационально пользоваться вентиляционной системой, рекомендуется установить вентилятор с таймером отключения, который через указанный промежуток времени просто отключит устройство. Такой подход позволит решить сразу же несколько задач: рационально использовать электроэнергию и обеспечить оптимальный показатель влажности в помещении.

Сфера применения реле времени с задержкой выключения

Сфера применения временных реле крайне широка и зависит от типа устройства. Так, все реле времени делятся на устройства с задержкой включения после подачи питания и приборы с временной задержкой выключения после отключения нагрузки. Наиболее распространенными в бытовой сфере и коммунальном хозяйстве являются реле с временной задержкой выключения.

Чаще всего, устройства, создающие задержку на выключение, используют для:

  • Автоматизации работы уличного и внутридомового освещения;
  • Контроля над системами полива;
  • Автоматизации вентиляционных систем;
  • Контроля над работой бытовых насосов, газовых котлов, электрических водонагревателей.

Таким образом, реле времени позволяют использовать различное электрооборудование только по его фактической надобности, исключая вероятность его нецелесообразного использования. Это не только экономит расход электроэнергии, но и продлевает срок эксплуатации электроприборов.

Так, например, устройства можно использовать для автоматического восстановления работы бытовой техники, осветительных приборов, вентиляционных, и отопительных систем после возобновления подачи напряжения. При правильном подключении и хорошей настройке, реле с задержкой включения могут активировать систему “теплый пол” к вашему приходу, включать водонагреватели и бытовые приборы (например, кофемашину) после вашего пробуждения.

Главным критерием выбора временного реле для однофазных сетей (220 В) является диапазон задержки. Этот параметр определяется назначением устройства отключения. Так, например, для реле, подключенного к вентилятору в санузле, будет достаточно задержки выключения в диапазоне от 1 сек до 1 часа.

Это связано со сферой их использования. Зачастую, после восстановления энергоснабжение, включение промышленной, бытовой и хозяйственной автоматики должно выполняться незамедлительно. Так, задержка на включение бытового электрооборудования должна составлять не более 2 мин.

Кроме того, при выборе реле времени необходимо учитывать:

  • Тип коммутируемого тока.
    Реле могут коммутировать как переменный, так и постоянный ток. Для коммутации переменного тока следует выбирать реле AC типа, для коммутации постоянного тока – DC типа. Существуют и универсальные устройства с маркировкой AC/DC.
  • Максимальный коммутируемый ток.
    Для бытового использования подойдут реле, способные коммутировать нагрузку в диапазоне от 10 до 16 А.
  • Степень защиты устройства.
    Для внутренней установки подойдут реле с индексом IP20. Для установки на улице этот показатель должен быть увеличен в два раза, либо реле должно быть установлено в защитном корпусе.
  • Возможности подключения реле.
    Отдельные модели временных реле могут одновременно подключаться к двум элементам, управляющим нагрузкой (например, к двум выключателям). Так работу реле можно контролировать из двух точек, расположенных в разных концах помещения.

Не стоит забывать про габаритные размеры и способ монтажа устройства. Это позволит быстро вписать устройство в проект. Так, наименьшие габариты имеют электронные установки. Кроме того, временное реле может требовать или не требовать крепления DIN-рейки.
