Реле времени своими руками: обзор 3-х вариантов самоделок

Отключение катушки реле

При отключении катушки реле можно также достичь замедленного спадания магнитного потока в магнитопроводе (рис. 2 б). Для этого применяются различ­ные демпферы. Демпфером называется толстая гильза, выполнен­ная из меди или алюминия, которая насаживается на общий сердеч­ник со втягивающей катушкой. Эта гильза создает вторичный контур. При исчезновении основного магнитного потока при раз­мыкании РП в гильзе индуктируется ток, который по правилу Ленца стремится поддержать основной поток. Чем больше масса демпфера, тем больше выдержка времени реле. Роль демпфера одно­временно выполняет также и алюминиевое основание реле. Раз­личные диапазоны выдержки реле (0,3—5,5 сек) достигаются за счет применения дополнительных съемных демпферов.

Следует иметь в виду, что реле типа РЭ-500 предназначено для постоянного тока, и в цепь управления двигателями переменного тока оно включается через выпрямители.

Реле времени 220в

Большинство электронных схем работают на малом напряжении с гальванической развязкой от сети, но при этом могут коммутировать значительные нагрузки.

Временная задержка может производиться от реле времени 220В. Всем известны электромеханические устройства с задержкой выключения старых стиральных машин. Достаточно было повернуть ручку таймера, и устройство включало двигатель на заданное время.

На смену электромеханическим таймерам пришли электронные устройства, которые также применяются для временного освещения в туалете, на лестничной площадке, в фотоувеличителе и т. п. При этом часто используются бесконтактные переключатели на тиристорах, где схема работает от сети 220 В.

Питание производится через диодный мост с допустимым током 1 А и более. Когда контакт выключателя S1 замыкается, в процессе зарядки конденсатора С1 открывается тиристор VS1 и загорается лампа L1. Она служит нагрузкой. После полной зарядки тиристор закроется. Это будет видно по отключению лампы.

Время горения лампы составляет несколько секунд. Его можно менять, установив конденсатор С1 с другим номиналом или подключив к диоду D5 переменный резистор на 1 кОм.

Нарисуем схему подключения

Тестовая схема будет немного упрощенной версией решения, но она прекрасно иллюстрирует цель и способ исполнения. Принципиальная схема содержит несколько элементов:

Схема подключения таймера 220V

  • Электрическая розетка или источник питания 220 В
  • Программируемое реле времени
  • Лампочка

Что здесь имеем? Прежде всего, к клеммам 1 и 2 реле (в соответствии с инструкцией) подключаем вход от сети 220 В, то есть провода к фазе (L) и нейтрали (N). В дополнение к терминалу № 4 реле подаем фазовый провод. Затем подключите фазовый провод лампы к клемме № 3 и нейтральный провод лампы непосредственно к нейтральному проводнику гнезда.

Внимание! Номера контактов и функциональные возможности могут различаться между различными типами реле

Конструкция

Простое двухканальное электромагнитное реле состоит из проволочной катушки, обернутой вокруг железного мягкого сердечника, с якорем из железа, который обеспечивает низкое сопротивление для магнитного потока, подвижной железной стрелкой и одного или более наборов контактов. Якорь шарнирно соединен с ярмом и механически связан с одним или несколькими наборами подвижных контактов. Он удерживается на месте с помощью пружины так, что когда реле обесточено, в магнитной цепи есть воздушный зазор. В этом состоянии один из двух наборов контактов в реле закрыт, а другой открыт. Другое реле (скажем, астрономическое) может иметь большее или меньшее количество наборов контактов, в зависимости от их функции.

Когда электрический ток проходит через катушку, он генерирует магнитное поле, которое активирует арматуру и последующее перемещение подвижного контакта, что делает разрывы или наоборот, соединяет с неподвижным контактом. Если множество контактов закрыто, то когда реле обесточено, движение размыкает контакты и разрывает соединение, если контакты открыты – то действие прямо пропорционально. Когда ток в катушке выключен, якорь возвращается под действием силы, которая примерно вдвое слабее магнитной силы, в свое нормально-расслабленное положение. Обычно эта сила обеспечивается пружиной, гравитация используется обычно в промышленных пускателях.

При подаче питания на катушку с постоянным током, диод помещается через катушку, чтобы рассеять энергию из разрушающегося магнитного поля при дезактивации, которое в противном случае сгенерирует всплеск напряжения, опасного для полупроводниковых компонентов схемы. Автомобильное бытовое реле времени 12 вольт (schneider electric, legrand) включает диод внутри своего корпуса. Кроме того, сеть защиты контактов, состоящая из конденсатора и резистора, может поглотить магнитополя. Если катушка работает под напряжением с переменным током (AC), то контакты реле обжимаются, создавая небольшое напряжение из-фазного тока, которое увеличивает минимальную тягу на якоря во время цикличного перемещения переменного тока.

Фото – Cхема подключения реле времени

Разновидности

Розетка с таймером включения различаются по своим возможностям и особенностям управления. Чем больше функций настройки на включение или даже удаленное управление, тем больше между ними различий и, соответственно, выше цена.

Поэтому перед покупкой следует внимательно ознакомиться с характеристиками подобных устройств и их возможностями.

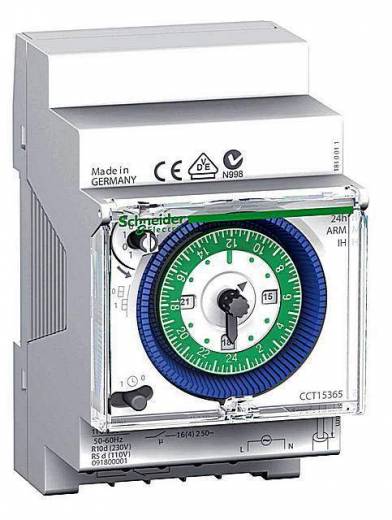

Механические

Наиболее бюджетный вариант — приборчик с механическим таймером. Рассчитаны на, так сказать, ручное программирование таймера поворотом регулировочного обода. Отложенное включение возможно в диапазоне от 0 до 24 часов. Они так и называются — «суточный таймер».

Конструкция до предела упрощена. По центру находится сама розетка, а вокруг нее (или в стороне) разместился регулировочный круг управления.

Главное устройство — таймер механического типа. С его помощью есть возможность управлять задержкой времени, по принципу часовых механизмов.

Пользователю надо установить то время, после которого устройство само выключит (или включит) подключенное электрооборудование.

Механические устройства наиболее дешевые, но и функционал у них весьма ограничен. Программируемый интервал установочного времени не более суток. На следующие сутки нужное время срабатывания нужно устанавливать заново.

Электронные

Еще более расширенный функционал даёт розетка таймер — электронная. У нее 140 режимов работы, что дает возможность более точной настройки.

Отдельные модели могут запрограммировать работу даже на следующую неделю. Мало того на каждый день недели можно установить свое время работы.

Есть более продвинутые модификации. Они могут управлять сразу несколькими девайсами, которые нужно периодически включать/отключать.

Электронный таймер может быть двух типов:

  1. Суточное задание. То есть, если задали программируемый цикл работы, он будет выполняться точно в отведенное время каждый день. Если захочется поменять таймер, например на субботу, то это задание повторится и в последующие дни недели.
  2. Недельное задание. Тут уже на каждый день недели можно выставить свой таймер. Есть возможность сгруппировать задания. Например, для ПН, СР и ПТ свой цикл, а для ВТ, ЧТ и СБ другой. У таких розеток возможности программирования времени неограниченны.

GSM-розетка

Еще класс девайсов такого типа — умные розетки.

Сам внешний вид говорит об особенностях управления такими приборами. С виду напоминает обычную накладку. На ней вообще отсутствуют какие-либо кнопки отключения.

Управляется удаленно:

  • с помощью SIM-карты. Для сим-карты есть специальное гнездо;
  • с мобильного телефона через установленное приложение;
  • с помощью пульта.

Удаленное регулирование возможно из любой точки мира, где есть выход в интернет или мобильная связь.

Эти многофункциональные приборы поражают количеством опций. Но и цена, на такие смарт — девайсы, выше от, представленных ранее, розеток.

Сфера применения реле времени

Человек всегда стремился облегчить себе жизнь, внедряя в обиход разные приспособления. С появлением техники на базе электродвигателя встал вопрос об оснащении ее таймером, который управлял бы этим оборудованием автоматически.

Включил на заданное время – и можно идти заниматься другими делами. Агрегат по истечении установленного периода сам отключится. Вот для такой автоматизации и потребовалось реле с функцией автотаймера.

Классический пример рассматриваемого устройства – это в реле в старой стиральной машинке советского образца. На ее корпусе имелась ручка с несколькими делениями. Выставил нужный режим, и барабан крутится в течение 5–10 минут, пока часики внутри не дойдут до нуля.

Электромагнитное реле времени небольшое по габаритам, потребляет мало электроэнергии, не имеет ломающихся подвижных частей и долговечно

Сегодня реле времени устанавливают в различную технику:

  • микроволновки, печи и иную бытовую технику;
  • вытяжные вентиляторы;
  • системы автополива;
  • автоматику управления освещением.

В большинстве случаев прибор делают на основе микроконтроллера, который одновременно и управляет всеми остальными режимами работы автоматизированной техники. Производителю так дешевле. Не надо тратиться на несколько отдельных устройств, отвечающих за что-то одно.

По типу элемента на выходе реле времени классифицируют на три вида:

  • релейные – нагрузка подключается через «сухой контакт»;
  • симисторные;
  • тиристорные.

Наиболее надежен и устойчив к всплескам в сети первый вариант. Устройство с коммутирующим тиристором на выходе следует брать, только если подключаемая нагрузка нечувствительна к форме питающего напряжения.

Чтобы самостоятельно изготовить реле времени, также можно воспользоваться микроконтроллером. Однако самоделки в основном делаются для простых вещей и условий работы. Дорогой программируемый контроллер в такой ситуации – лишняя трата денег.

Есть гораздо более простые и дешевые в исполнении схемы на основе транзисторов и конденсаторов. Причем вариантов существует несколько, выбрать для своих конкретных нужд есть из чего.

Реле времени своими руками

Разберем наиболее простые способы изготовить замедляющие системы своими руками.

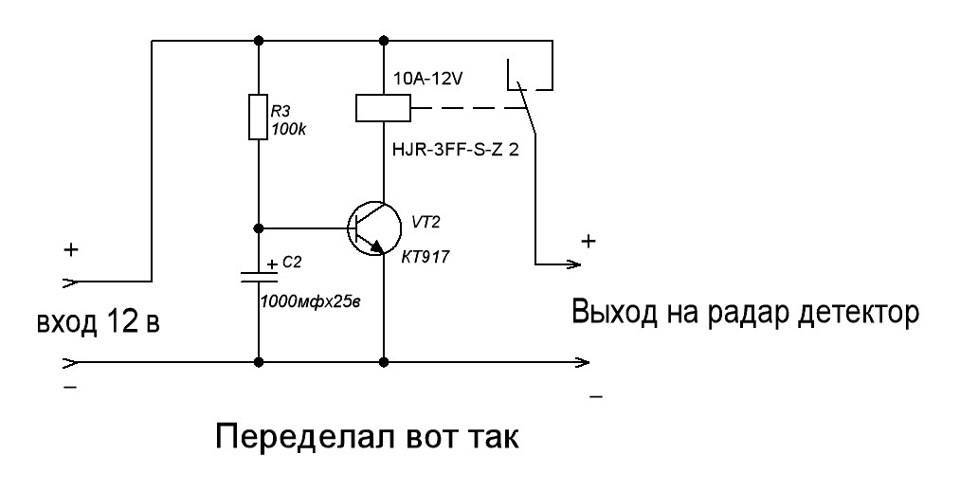

12 Вольт

Нам понадобится печатная плата, паяльник, небольшой набор из конденсатора, исполняющего реле, транзисторы, эмиттеры.

Схема составляется таким образом, чтобы при отключенной кнопке напряжение на обкладках емкости отсутствовало. Во время короткого замыкания кнопки конденсатор быстро заряжается, а затем начинает разряжаться, подавая напряжение через транзисторы и эмиттеры.

При этом релюшка будет замкнута или разомкнута до тех пор, пока на конденсаторе не останется несколько вольт.

Регулировать длительность разрядки конденсатора можно его емкостью или величиной сопротивления подключенной цепи.

Порядок работ:

  • подготавливается плата;
  • дорожки пролуживаются;
  • распаиваются транзисторы, диоды и реле.

220 вольт

Принципиально такая схема не очень отличается от предыдущей. Ток проходит через диодный мост и заряжает конденсатор. В это время зажигается лампа, которая выполняет роль нагрузки. Затем происходит процесс разрядки и срабатывания таймера. Порядок действий при сборке и набор инструментов такой же, как и при первой варианте.

Схема NE555

По-другому микросхема 555 называется интегральным таймером. Ее использование гарантирует стабильность выдерживания временного промежутка, устройство не реагирует на перепады напряжения в сети.

При выключенной кнопке один из конденсаторов разряжен, и система может находиться в таком состоянии неопределенное время. После нажатия кнопки начинает заряжаться емкость. Через определенное время происходит его разрядка через транзистор схемы.

Разрядный транзистор открывается, и система переходит в первоначальное состояние.

Существует 3 режима работы:

  • моностабильный. При входном сигнале она включается, выходит волна определенной длины и выключается в ожидании нового сигнала;
  • циклический. Через заданные промежутки схема переходит в рабочий режим и отключается;
  • бистабильный. Или выключатель (нажал кнопку работает, отжал – не работает).

Таймер с задержкой включения

После подачи напряжения происходит зарядка емкости, открывается транзистор, в тоже время два других закрыты. Поэтому нагрузка на выходе отсутствует. Во время разрядки конденсатора первый транзистор закрывается, открываются два других. Питание начинает поступать на реле, выходные контакты замыкаются.

Период зависит от емкости конденсатора, переменного резистора.

Цикличное устройство

Чаще всего используются счетчики генераторы. Первый из которых вырабатывает сигнал через заданные промежутки времени, а второй принимает их, задавая через определенное их количество логические ноль или единицу.

Создается все это с использованием контролера, схем можно найти много, но потребуют они некоторых знаний радиотехники.

Другой вариант – полная разрядка или зарядка емкости с помощью микросхемы подает сигнал на управляющий транзистор, который работает в режиме ключа.

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

  • клеммники винтового типа;
  • диод;
  • плата размером 65х35;
  • резистор;
  • паяльник для точечных соединений;
  • программный файл Sprint Layout;
  • биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

Таймер, изготовленный своими руками.

Как работает эта система:

  1. Нажатием кнопки выполняется запуск.
  2. Схема замыкается и на прибор дается напряжение.
  3. Загорается лампочка и запускается процесс отсчета времени.
  4. Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.

Предназначение

Функция реле времени — замыкание и размыкание контактов электрической цепи с настраиваемым периодом задержки.

Область применения прибора чрезвычайно широка, вот несколько примеров:

  • включение электрокотла и других мощных потребителей в начале суточного льготного периода и отключение по его окончании (используются при многотарифной системе оплаты потребления электроэнергии);
  • заблаговременное включение электроприборов с целью сэкономить время пользователя. Например, включение водонагревателя, кондиционера или отопительного прибора за пару часов до возвращения хозяев с работы или чайника за 30 минут до пробуждения;
  • включение и отключение уличного освещения. Применяются т.н. астрономические реле, самостоятельно рассчитывающие время восхода и заката по введенным пользователем географическим координатам местности;
  • контроль длительности работы прибора. Так, с помощью таймера устанавливают время работы споттера — аппарата точечной сварки, в основном используемого при кузовном ремонте. Еще вариант — обогреватели в инкубаторе;
  • управление системой орошения в теплице или на огороде, особенно капельной. В теплицах реле времени управляет лампами для досвечивания растений в зависимости от того, к каким культурам они относятся — длинного дня либо короткого.

Помимо перечисленных общих задач каждый, подумав немного, найдет немало способов применения данного прибора, актуальных именно для него.

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

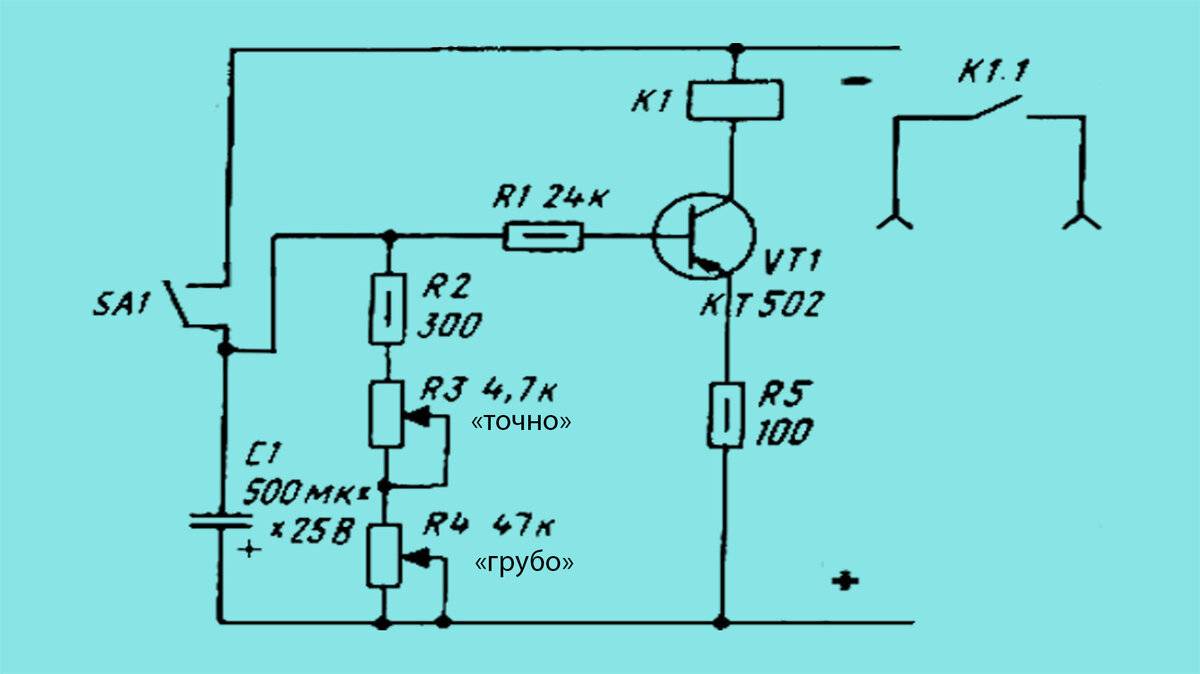

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) – 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий – с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

  Принцип работы и схема подключения теплового реле

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

  1. Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, – 4 шт.
  2. Тиристор ВТ 151 – 1 шт.
  3. Емкость на 470 нФ – 1 шт.
  4. Резисторы: на 4300 кОм – 1шт, на 200 Ом – 1 шт., регулируемый на 1500 Ом – 1 шт.
  5. Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Устройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделейКак устроен генератор переменного тока — назначение и принцип действия

Таймер циклического включения-выключения. Циклическое реле времени своими руками

схема на 12 и 220 вольт

В современном оборудовании часто необходим таймер, т. е. устройство, которое сработает не сразу, а через промежуток времени, поэтому его еще называют реле задержки. Прибор создает временные задержки включения или выключения других устройств. Его не обязательно приобретать в магазине, ведь грамотно сконструированное самодельное реле времени будет эффективно выполнять свои функции.

Сфера применения реле времени

Области использования таймера:

  • регуляторы;
  • датчики;
  • автоматика;
  • различные механизмы.

Все данные устройства делятся на 2 класса:

  1. Циклические.
  2. Промежуточные.

Первое считается самостоятельным прибором. Он подает сигнал через заданный временной промежуток. В автоматических системах циклическое устройство включает и отключает необходимые механизмы. С его помощью управляют освещением:

  • на улице;
  • в аквариуме;
  • в теплице.

Циклический таймер является неотъемлемым устройством в системе «Умный дом». Его применяют для выполнения следующих задач:

  1. Включение и выключение отопления.
  2. Напоминание о событиях.
  3. В строго указанное время включает необходимые устройства: стиральную машинку, чайник, свет и др.

Кроме вышеуказанных, есть еще отрасли, в которых эксплуатируется циклическое реле задержки:

  • наука;
  • медицина;
  • робототехника.

Промежуточное реле используется для дискретных схем и служит вспомогательным устройством. Оно осуществляет автоматическое прерывание электрической цепи. Сфера применения промежуточного таймера реле времени начинается там, где необходимы усиление сигнала и гальваническая развязка электрической цепи. Промежуточные таймеры разделяются на виды в зависимости от конструктивного исполнения:

  1. Пневматические. Срабатывание реле после поступление сигнала не происходит мгновенно, максимальная время срабатывания — до одной минуты. Используется в цепях управления металлорежущих станков. Таймер управляет приводами для ступенчатой регулировки.
  2. Моторные. Диапазон установки временной задержки начинается с пары секунд и заканчивается десятками часов. Реле задержки являются частью цепей защиты воздушных линий электропередач.
  3. Электромагнитные. Предназначены для цепей постоянного тока. С их помощью происходят разгон и торможение электропривода.
  4. С часовым механизмом. Основной элемент — взведенная пружина. Время регулирования — от 0,1 до 20 секунд. Используются в релейной защите воздушных линий электропередач.
  5. Электронные. Принцип действия построен на физических процессах (периодические импульсы, заряд, разряд емкости).

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

  • на транзисторах;
  • на микросхемах;
  • для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

  1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
  2. Конденсатор.
  3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
  4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

  • резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
  • диод 1N4148;
  • емкость на 4700 мкФ и 16 В;
  • кнопка;
  • микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны рези

Популярные модели таймеров

Таймер включения и выключения электроприборов не является широко востребованным электроустановочными изделиями в нашей стране. Тем не менее, в связи с растущей заинтересованностью пользователей в снижении потребления энергоресурсов, подобное оборудование постепенно завоёвывает своего потребителя. Подобные приборы можно купить в магазинах и торговых сетях, специализирующихся на электротехнической продукции. В данном разделе статьи приведены наиболее востребованные модели розеток с таймером.

Theben Timer 26

Эта достаточно простая модель с механическим таймером производится в Германии.

Её отличительными особенностями являются надёжность и продолжительные сроки эксплуатации.

Внешний вид модели «Theben Timer 26»

Таймер во время использования шума не производит, что удобно при использовании, а рабочий цикл включения/отключения сопровождается характерным щелчком. Максимальная токовая нагрузка составляет 16 Ампер. Средняя стоимость, по состоянию на II квартал 2020 года, составляет 1 800 рублей.

Theben Timer 26

Feron TM32

Модель оснащена механически таймером суточного действия. Отличается простотой использования и надёжностью. Средняя стоимость, по состоянию на II квартал 2020 года, составляет 400 рублей.

Модель «Feron TM32»

Feron TM22/61925

E.Next e.control.t11

Эта модель с механическим таймером производится в России.

Модель «E.Next e.control.t11»

Её отличительными особенностями являются простата настроек и удобство использования.

Средняя стоимость, по состоянию на II квартал 2020 года, составляет 500 рублей.

Розетка таймер

E.Next e.control.t14

Ещё одна модель отечественного производства, имеет в своей конструкции электронный таймер.

Период доступного программирования составляет одну неделю с возможностью заданию циклов работы для каждого из этих семи дней.

Электронный таймер розетка, модель «E.Next e.control.t14»

Максимальная токовая нагрузка составляет 16 Ампер. Средняя стоимость, по состоянию на II квартал 2020 года, составляет 2 000 рублей.

Розетка таймер

Feron TM22/61925

Модель с электронным таймером, также выпускаемая в России. Относится к сегменту бюджетной техники, её средняя стоимость, по состоянию на II квартал 2020 года, составляет 800 рублей. Модель не отличается надёжностью, что подтверждает сам производитель, давая гарантию на две недели эксплуатации устройства.

Модель «Feron TM22/61925»

Тем не менее, модель востребована пользователями, о чём говорят их отзывы.

Feron TM22 61925

Как выбрать

Основные критерии выбора продукции:

  • Упаковка должна быть без повреждений, а также чистой и сухой.
  • Обязательное наличие штрихкода (и/или QR-кода).
  • Правильность написания названия продукции и производителя.
  • Наличие паспорта и/или инструкцию.
  • Все технические характеристики содержатся на коробке или в паспорте и/или в инструкции

При выборе устройства важно обращать внимание на такие характеристики:

  • репутация производителя;
  • допустимый предел напряжения;
  • мощность;
  • уровень защиты от влаги и пыли;
  • предел срабатывания;
  • отсутствие любых повреждений на корпусе;
  • источник питания (от сети или автономный).

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Это интересно: Принцип работы датчиков давления, расхода и уровня: объясняем во всех подробностях

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
