Реле приоритета для управления нагрузкой: принцип работы, схема

Устройство

РПН имеет встроенный измеритель тока и исполнительный элемент, который осуществляет коммутацию контактов при достижении порогового значения тока и с заданной выдержкой времени. Встроенный измерительный элемент может контролировать ток в определенном диапазоне, в зависимости от конкретного типа устройства.

Что касается максимального тока, коммутируемого встроенными контактами, то он обычно имеет стандартное значение 16 А. При необходимости коммутации больших токов применяют контакторы (магнитные пускатели) — в данном случае реле приоритета будет подавать только управляющий импульс на контактор.

Для необходимости контроля больших токов есть отдельные типы аппаратов, позволяющие подключить внешние трансформаторы тока. РПН могут быть как однофазными, так и трехфазными, а в зависимости от количества управляемых нагрузок они разделяются на одноканальные и многоканальные.

Трехфазные устройства могут работать в качестве реле приоритета фаз, осуществляя переключение однофазных нагрузок между фазами для предотвращения большой не симметрии по фазам или для предотвращения обесточения линии при обрыве одной из фаз в электрической сети.

Реле или контактор — что выбрать?

В области электротехники и автоматизации процессов существует несколько важных компонентов, ответственных за управление нагрузкой. Одним из них является реле приоритета нагрузки, альтернативой которому может быть контактор.

Реле приоритета нагрузки:

Он представляет собой электромеханическое устройство, способное переключать электрические цепи и управлять нагрузкой.
Работает на основе электромагнитных принципов и имеет возможность установки приоритета нагрузки.
Применяется в тех системах, где важно контролировать порядок включения и выключения различных устройств.
Удобен для использования в системе с небольшим количеством устройств и невысокими электрическими нагрузками.
Гарантирует стабильность и надежность работы электрической сети.

Контактор:

Он представляет собой электромеханическое устройство, предназначенное для включения или отключения электрической цепи при больших нагрузках.
Отличается высокой мощностью и работает на основе электромагнитных принципов.
Применяется в системах, где требуется управление большими электрическими нагрузками, например, в промышленности.
Обеспечивает надежность и безопасность при работе с высокими электрическими токами.

При выборе между реле приоритета нагрузки и контактором необходимо учитывать следующие факторы:

Мощность нагрузки — если это небольшая и низкоамперная нагрузка, то можно выбрать реле приоритета. В случае высокой мощности и больших токов — лучше использовать контактор.
Приоритет нагрузки — если необходимо управлять порядком включения и выключения устройств, реле приоритета будет предпочтительнее.
Требования по безопасности — контакторы обеспечивают высокий уровень безопасности при работе с большими нагрузками.

Решение о выборе реле приоритета или контактора зависит от конкретной ситуации и требований к системе. В некоторых случаях могут использоваться оба устройства вместе для обеспечения более надежного и гибкого управления нагрузкой.

Важно: При выборе и установке электротехнических устройств всегда рекомендуется проконсультироваться с профессионалами и соблюдать требования электробезопасности

Виды реле

Предупредить возникновение неисправностей при перегрузках сети в индивидуальном доме или на небольшом предприятии позволяет реле приоритета, разделяющее сети на приоритетные и менее важные.

Применение РПН позволяет отключить менее важные приборы при перегрузке в сети

Производятся несколько типов РПН:

1- и 3-фазные;
одно- и многоканальные.

Трехфазные устройства способны также выполнять функцию приоритета фаз, переводя нагрузку по однофазным каналам, не допуская приводящую к полному отключению всего объекта асимметричность.

Многоканальные приборы РПН допускается использовать вместе с различными линиями.

По функциональному исполнению устройства разделяются на реле:

нижнего порога;
верхнего порога.

Реле высшего порога срабатывает при повышении тока и подключается по схеме последовательного соединения. Прибор, срабатывающий на минимальный порог напряжения, наоборот, подключается к сети по параллельной схеме.

Также выпускаются реле, рассчитанные на разные уровни включения, которые при необходимости можно регулировать для различных нагрузок. В сетях с мощными нагрузками РПН следует совмещать с трансформатором тока.

Реле приоритета нагрузки РПН-1-25 УХЛ4

Назначение:

Реле приоритета РПН-1-25 предназначено для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. При превышении потребляемого тока реле приоритета отключит неприоритетную нагрузку. Иногда требуется ограничить максимальный ток, который разрешено потреблять отдельной электрической системой из общей электрической сети либо из соображений экономии, либо из-за малого сечения подводящих проводов, либо из-за ограничения по мощности поставщиком электроэнергии. Реле приоритета применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе. Аналогичная ситуация возникает при подключении новых нагрузок без изменения электрической схемы (сечения проводов, автоматических выключателей и т.д.). В этом случае реле приоритета устанавливается в цепь питания неприоритетной нагрузки, которая будет отключена при превышении разрешенной максимальной мощности. Реле приоритета определит, когда суммарный ток электрической системы вернется в заданные пределы и снова включит неприоритетные нагрузки.

Реле позволяет увеличить количество нагрузок без изменения выделенной мощности, уменьшить потребляемую мощность и предотвратить неудобства, связанные с отключением вводного автоматического выключателя.

Также возможно применение реле приоритета для использования в схемах релейной защиты и противоаварийной автоматики в качестве реле максимального тока для защиты электрических машин, трансформаторов и пр. оборудования при коротких замыканиях и перегрузках.

Отличительные особенности:

— перераспределение электроэнергии в электрических системах с лимитированной максимальной мощностью;

— возможность использования в качестве реле максимального тока;

— измерение тока с помощью встроенного трансформатора тока;

— питание от контролируемого тока — не требует оперативного питания;

— регулировка срабатывания по току от 2,5 до 25 А;

— регулируемая задержка срабатывания от 0.2 до 20с;

— корпус шириной 1 модуль (18 мм).

Работа реле:

Реле не требует оперативного питания. Провод питания нагрузки вводится в отверстие корпуса. Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится после отсчета установленной потенциометром «t» выдержки времени. При возвращении значения тока в исходное состояние реле выключается без задержки. Если во время этого отсчета значение тока вернется в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. Порог срабатывания устанавливается верхним потенциометром, в пределах 10…100% от максимального значения тока. Когда исполнительное реле выключено замкнуты контакты реле 11-12, когда включено — замкнуты контакты 11-14.

Внимание!

Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.

Принцип работы и внешний вид

Если говорить обобщенно, реле представляет собой электрический механизм, замыкающий или разрывающий электрическую цепь. Его работа осуществляется исходя из электрических или других параметров, которые на него действуют.

Выбирая режим работы реле нужно руководствоваться частотой включений, величиной тока, а также характером испытываемых нагрузок.

Конструкция состоит из следующих компонентов:

Катушки.Катушка является медным проводом, который намотан на немагнитный материал; может находиться в тканевой изоляции или быть покрытым специальным лаком, который не пропускает электричество;
Сердечника.Он содержит железо и приходит в действие при проходе тока через витки катушки;
Подвижного якоря.Такой якорь является пластиной, крепящейся к якорю, он воздействует на замыкающие контакты;
Контактной системы.Она является переключателем состояния цепи.

В основе работы реле – электромагнитная сила, появляющаяся в сердечнике катушки при пропускании через нее тока.

Катушка является втягивающим устройством, в котором сердечник связан с подвижным якорем. Он и приводит в действие силовые контакты. А к катушке можно дополнительно подключать резистор для увеличения точности срабатывания.

Ограничители мощности ОМ-630. Зачем они нужны?

В статье рассмотрим ограничители мощности – устройства, ставшие популярными на рынке электроавтоматики в последнее время. Изучим назначение, модельный ряд, схемы подключения, сравним продукцию конкурентов, постараемся понять, кому и зачем они нужны.

Растущая потребность людей в электроэнергии, особенно частных застройщиков, нередко опережает развитие районных электрических сетей. Современному коттеджу, с его холодильниками и кондиционерами, необходимо больше мощности, чем способна предоставить старенькая ЛЭП. Как следствие – аварии, перебои в подаче электричества, а то и выход из строя трансформатора подстанции.

Избежать перегрузки существующей сети, до момента её замены или реконструкции, позволяют ограничители мощности – приборы, устанавливаемые в распределительный щит каждого абонента и отключающие его в случае превышения заданного лимита.

Отключение происходит не сразу, а спустя некоторое время. Величина задержки отключения, а так же время повторного подключения нагрузки устанавливается регуляторами, расположенными на лицевой панели прибора. Здесь же расположен регулятор, при помощи которого задаётся порог срабатывания ограничителя мощности.

Для измерения мощности применяется трансформаторы тока, которые могут быть встроенными в корпус прибора (ОМ-630), или внешними (ОМ-630-2). Многие модели имеют встроенную защиту при обрыве нулевого провода, способны выполнять функцию реле напряжения, отключая нагрузку при напряжении выше 260 В и ниже 160 В, а так же работать в качестве приоритетного реле.

Типичные ошибки при подключении РПН

Часто встречающейся ошибкой можно назвать неправильную группировку нагрузок от потребителей по степени их важности. Не редко владелец квартиры, дома или директор предприятия недостаточно четко представляет приоритетность того или иного бытового электроприбора, станка, единицы оборудования

Причиной этому может быть как банальная невнимательность, так и недостаточный уровень знаний в электрике и пренебрежение рекомендациями производителя реле. Нередко малоопытными электриками допускается ошибка, связанная с подачей фазы на контакты РПН, предназначенные для подсоединения лампочек индикатора.

Чтобы избежать такой нагрузки рекомендуется пригласить для консультации профессионала. Еще одной ошибкой, приводящей к серьезным последствиям, относится подключение нагрузок напрямую к РПН (при максимальной нагрузке устройства до 16А), а не через контакторы. Причиной этому может быть как банальная невнимательность, так и недостаточный уровень знаний в электрике и пренебрежение рекомендациями производителя реле. Нередко малоопытными электриками допускается ошибка, связанная с подачей фазы на контакты РПН, предназначенные для подсоединения лампочек индикатора.

Оцените качество статьи:

Импульсное реле — маркировка

На устройство нанесена маркировка, которая помогает узнать информацию об устройстве.

В первую очередь указывается наименование изделия. Например, РЭП 26. 26 это серийный номер. Далее указывается разновидность контактов и их число. Следом за этим наносится класс износостойкости.Кроме этого маркировка реле включает в себя: конструктивные особенности по способу монтажа и подсоединения проводов; вспомогательные элементы устройства; климатическая область согласно Госту 15150.

Указывается: вид тока; тип возврата реле; тип катушки; величина токовой характеристики и напряжения; степень защиты устройства.

На корпусе реле сбоку нанесена схема, что упрощает процесс подключения.

Управления нагрузкой электрических котлов отопления: реле нагрузки, реле приоритета, переключатели нагрузок

Электрические котлы отопления энергоёмки и значительно влияют на потребляемую мощность всей квартиры или дома. Чтобы работа котла не нарушила работу других бытовых приборов и не превысила максимальную выделенную мощность дома, существуют специальные приборы управления нагрузкой электрических котлов отопления.

Общий принцип работы управления нагрузкой электрических котлов отопления

Стандартная выделяемая мощность для частного дома, редко превышает 5-5,5 кВт. Этого достаточно для работы стандартных бытовых приборов (чайника, стиральной машины, электроплиты и т.д.), но будет недостаточным, если для отопления использовать электрический котел.

Однако, во-первых, котел отопления работает не круглый год, во-вторых, большинство энергоёмких бытовых приборов работают непродолжительное время. Всё это позволяет предположить, что разумное управление нагрузкой позволит использовать электрокотел отопления без выделения дополнительных мощностей.

Для управления нагрузкой электрических котлов отопления выпускается ряд приборов, которые в автоматическом режиме позволяют организовать работу электрической сети дома (квартиры).

Типы приборов для управления нагрузкой

Приборы для управления нагрузкой, в частности в доме с электрическим котлом отопления, можно разделить на следующие группы:

Реле управления нагрузок;
Переключатели по приоритету;
Реле нагрузки электрических котлов.

Реле управления нагрузками

Данный тип прибора ставится между вводным автоматом защиты и нагрузкой. В постоянном режиме прибор следит за общей нагрузкой сети, сравнивая её с установленным максимумом. Если нагрузка превышает допустимое значение, прибор самостоятельно отключает менее приоритетные электрические цепи, оставляя работать цепи более приоритетные.

Простой пример. В доме три групповые цепи:

Группа 1 силовых розеток в комнатах и свет;
Группа 2, розетки силовой нагрузки электрическая плита, чайники, утюг, может быть бойлер кухни, а также розетки подсобных помещений;
Группа 3, котел отопления.

Каждая группа электропроводки становится приоритетом в любом выбранном порядке. Далее, каждая группа подключается к клеммам реле управления нагрузками в порядке выбранного приоритета. Если общая мощность подключенных приборов превысит максимально допустимую, то реле отключит менее приоритетную группу и позволит работать более приоритетной.

Примерами реле управления нагрузок:

Реле управления нагрузкой ABB LSS1/2,
Реле откл. не приоритетных нагрузок Legrand0038,
Реле нагрузок CDS Schneider Electric;
РПН-1 компании Меандр.

Переключатели по приоритету

Данные приборы НЕ следят за суммарной мощностью сети. Они просто, отключают неприоритетные цепи, когда включаются приоритетные. Например, если котел отопления приоритетная цепь, при его включении отключатся силовые розетки комнат или кухни.

Примеры переключателей по приоритету:

Siemens N5TT6 101- 103,
ABB E450,
Stiebel Eltron LR1-A.

Реле нагрузки электрических котлов

Это специальные устройства выпускаемые производителями котлов отопления для своих котлов. Например, реле HJ 103Т для котлов Therm. Это реле следит за общей мощностью сети дома, и в случае её завышения, Не отключает приоритетные цепи, а регулирует мощность котла отопления, обычно ступенями.

Еще раз повторюсь, эти реле работают только со «своими» котлами отопления, на которых есть клеммы для их подключения.

Общий принцип подключения приборов управления нагрузкой

Реле, следящие за общей нагрузкой сети, подключатся после вводного автомата защиты и нагрузками.

Переключатели по приоритету включаются между основной и неосновной нагрузками.

Реле HJ 103Т котлов Therm монтируется на ДИН-рейку. По ширине это 6 модулей. Ставится реле после входного автомата защиты. Для подключения есть клеммы L1, L2 и L3. На котле есть контакты 5, 6, 7.

Контакты котла 3 и 4 подключаются к пусковому реле, отключающему еще одну нагрузку, работающую с котлом, например, бойлер. Контакты 1, 2 это фаза и ноль, идущие от вводного автомата.

Obotoplenii.ru

Принцип действия

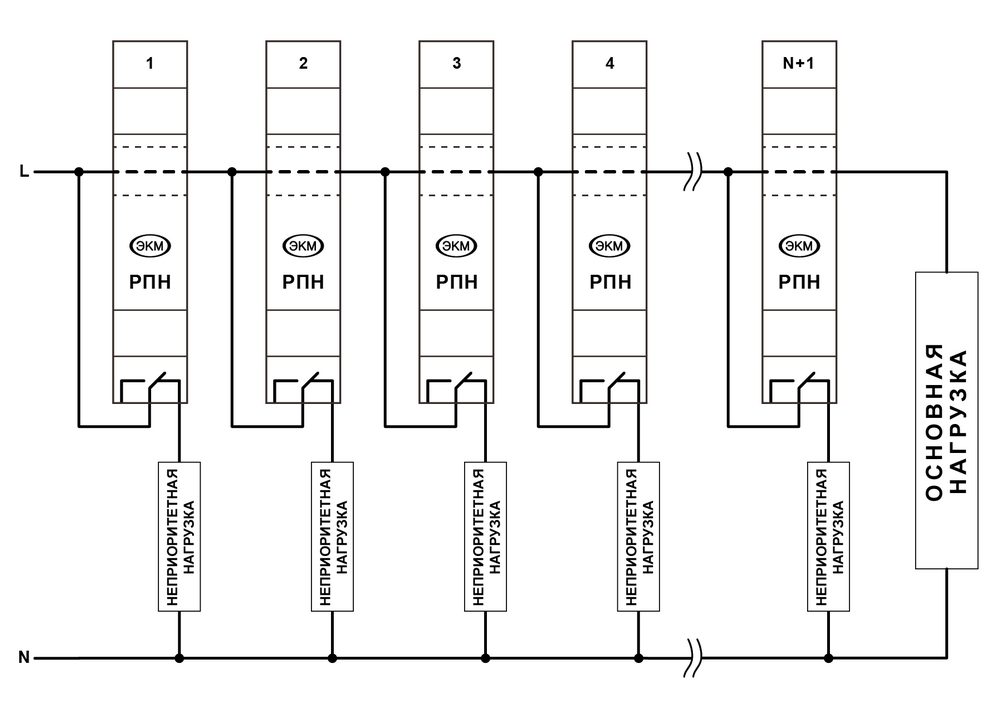

Принцип работы, проще объяснить на реально существующем РПН, для наглядности. У гипотетического образца, автоматический выключатель имеет номинал в 25 А, но фактическая нагрузка потребителей сети намного выше. Во избежание перегрузок и замыканий в сети, а в худшем случае полного отключения, установлено многоканальное (в нашем случае двухканальное) устройство, способное переключать, отключать, включать два потока.

Первый поток является приоритетным и независимо от ситуации в сети остается в рабочем состоянии. Вторая группа потребителей подключена на линию меньшего приоритета. Соответственно при достижении порога в 25 А РПН отключит вторую группу.

Если ввести в систему дополнительную третью группу приоритета, то отключение будет начинаться именно с нее.

Независимо от количества приоритетов групп потребителей их отключение всегда происходит по схеме:

Ток превысил номинальный — отключается группа с низшим приоритетом.
Реле «проверяет» нагрузку в сети.
Если сила тока не уменьшилась, то система снова повторяет первых два действия.

Когда сила тока падает, система поочередно включает ранее отключенные линии, повторяя первое и второй действие из алгоритма в обратном порядке.

Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1

Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках.

Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения

Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим

В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

Так выглядит одна из моделей реле контроля напряжения

В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети. Так выглядит одна из моделей реле контроля напряжения.

На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку

Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В

Такая ситуация чаще всего возникает из-за ошибки подключения

Число производимых товаров превышает единиц

Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

Установка коммутирующих устройств на выход реле

Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация

Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании

Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.

Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.

Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е

Основные компоненты реле приоритета

Реле приоритета состоит из нескольких основных компонентов, которые работают совместно для обеспечения правильной работы системы. Важными составляющими реле приоритета являются:

Импульсные регистры: эти регистры предназначены для записи сигналов, поступающих от устройств, которые нуждаются в приоритетном выполнении. Импульсные регистры могут записывать информацию от нескольких устройств одновременно.
Логическая схема: логическая схема реле приоритета предназначена для обработки информации, поступающей от импульсных регистров. Она анализирует приоритеты каждого устройства и определяет, какие из них должны быть выполнены в первую очередь.
Выходные каналы: выходные каналы реле приоритета отвечают за передачу информации устройствам, которые должны быть выполнены в приоритетном порядке. Каждый выходной канал может быть настроен на передачу информации конкретному устройству или группе устройств.

Все эти компоненты работают вместе, чтобы обеспечить эффективную работу реле приоритета. Импульсные регистры записывают информацию о приоритете каждого устройства, логическая схема анализирует эту информацию и определяет, какие устройства должны быть выполнены в первую очередь. Затем выходные каналы передают информацию соответствующим устройствам.

Основные компоненты реле приоритета могут различаться в зависимости от конкретной системы и ее требований. Некоторые реле приоритета могут иметь дополнительные функции, такие как автоматическое определение приоритета и динамическое изменение приоритета в реальном времени

Однако, несмотря на различия в конструкции, цель всех компонентов остается одинаковой — обеспечить правильную обработку приоритетной информации и выполнение задач в соответствии с их важностью

Общая схема работы реле приоритета состоит из нескольких шагов:

Запись сигналов в импульсные регистры: сигналы от устройств, требующих приоритетного выполнения, записываются в импульсные регистры. Каждый регистр может хранить информацию о нескольких сигналах одновременно.
Анализ приоритетов: логическая схема анализирует информацию, записанную в импульсные регистры, и определяет, какие устройства должны быть выполнены в первую очередь.
Передача информации: информация о высокоприоритетных устройствах передается по выходным каналам соответствующим устройствам, которые должны их выполнить.

Таким образом, основные компоненты реле приоритета работают в связке, чтобы эффективно обрабатывать информацию о приоритетах и обеспечить правильное выполнение задач в соответствии с их важностью

Технические характеристики

Выбирая данный механизм, рекомендуется обратить внимание на основные технические характеристики. К ним относят:. Еще одна модель выглядит так

Еще одна модель выглядит так

наибольший ток коммутации;
количество контактов;
задержка во времени срабатывания;
величина наибольшей токовой характеристики неприоритетной группы;
температура, при которой сохраняется работоспособность прибора.

Указывается: напряжение питания; максимальная мощность коммутации; интервал контролируемого тока; величина порогового значения от максимальной величины тока.

Также указывается гарантийный срок эксплуатации, механическая и электрическая износостойкость, габариты и способы монтажа.

Работа устройства

Конструкция реле имеет трансформатор тока, способный измерять ток всех подключенных электроприборов. Если превышается пороговое значение тока, то происходит срабатывание первого контакта, при этом отключается первая неприоритетная нагрузка. Одновременно с этим загорается красный индикатор L1, который обозначает данное отключение.

Если после отключения суммарная величина токовой нагрузки не изменилась, то выключается вторая неприоритетная группа контактов. При этом начинает гореть индикатор L2.

После этого реле пытается произвести повторное подключение с интервалом в пять минут. Включение совершается в обратном порядке. Сначала включается вторая неприоритетная группа, а затем – первая, при условии, что ток принял свою первоначальную величину.

Классификация и для чего нужно реле

Поскольку реле являются высоконадежными коммутационными устройствами, то не удивительно, что они нашли широкое применение в самых различных областях человеческой деятельности. Они используются в промышленности для автоматизации рабочих процессов, а также в быту в самой различной технике, например в привычных всех холодильниках и стиральных машинах.

Разнообразие видов реле очень велико и каждый предназначен для выполнения определенной задачи

Реле имеют сложную классификацию и делятся на несколько групп:

По сфере применения:

управление электрическими и электронными системами;
защита систем;
автоматизация систем.

По принципу действия:

тепловые;
электромагнитные;
магнитолектические;
полупроводниковые;
индукционные.

По поступающему параметру, вызывающему срабатывание КУ:

от тока;
от напряжения;
от мощности;
от частоты.

По принципу воздействия на управляющую часть устройства:

контактные;
бесконтактные.

На фото (обведено красным) показано, где находится одно из реле в стиральной машине

В зависимости от вида и классификации реле применяются в бытовой технике, автомобилях, поездах, станках, вычислительной технике и т.д. Однако, чаще всего этот вид коммутирующего устройства используется для управления токами большой величины.

Реле приоритета нагрузки в электрической системе

Реле приоритета нагрузки – это устройство, которое используется для управления подключением и отключением различных потребителей в электрической системе в зависимости от их важности или приоритета. Основная задача реле приоритета нагрузки заключается в обеспечении стабильной работы электрической системы в случае перегрузки или аварийных ситуаций

Это достигается путем автоматического отключения наименее приоритетных нагрузок и подключения наиболее важных

Основная задача реле приоритета нагрузки заключается в обеспечении стабильной работы электрической системы в случае перегрузки или аварийных ситуаций. Это достигается путем автоматического отключения наименее приоритетных нагрузок и подключения наиболее важных.

Существуют различные схемы подключения реле приоритета нагрузки, включая простые и сложные конфигурации. Однако основные принципы работы остаются примерно одинаковыми.

Для определения приоритета нагрузок в электрической системе могут использоваться различные параметры, такие как мощность, важность для системы, временные характеристики и другие факторы. В системах с несколькими источниками питания реле приоритета нагрузки может использоваться для балансировки нагрузки между источниками

Если один из источников отключается или имеет сбой, реле приоритета нагрузки может автоматически переключиться на другой источник

В системах с несколькими источниками питания реле приоритета нагрузки может использоваться для балансировки нагрузки между источниками. Если один из источников отключается или имеет сбой, реле приоритета нагрузки может автоматически переключиться на другой источник.

Это особенно актуально для систем безопасности, таких как системы пожарной сигнализации или освещения аварийного выхода, которые должны быть подключены постоянно, несмотря на возможные сбои в основной электрической сети.

Также реле приоритета нагрузки может использоваться для программного управления нагрузками в электрической системе, например, для оптимизации расхода энергии или поддержки дополнительной гибкости.

В целом, реле приоритета нагрузки является важным устройством для обеспечения надежной работы электрической системы

Оно позволяет автоматически управлять подключением и отключением нагрузок на основе их важности или приоритета, что способствует повышению эффективности и безопасности электрической системы

Аналоги реле приоритета нагрузки

РПН-1 используются для распределения расходования энергии в электрических сетях с наибольшей лимитированной мощностью. Для работы данного прибора не нужно оперативного источника питания. Механизм имеет регулировку сработки по токовому показателю от 10 до 100% от максимальной величины тока. Наибольшее напряжение коммутации – 400 Вольт.
РПН-2 имеет два режима работы. Первый — осуществляет контролирование тока приоритетной группы. Второй режим способствует повторному подсоединению неприоритетной группы в течение пяти минут. Устройство занимает один модуль в распределительном щитке. Также для работы реле не требуется оперативного питания.
Реле сброса нагрузки Stiebel Eltron LR1-A. При включении мощного электрического прибора на небольшой промежуток времени, реле отключает остальные приборы, имеющие большую мощность. Номинальный ток данного прибора составляет от 14,5А-39А. При этом величина тока отключения ровняется 7,5 ампера. Приспособление способно мгновенно отключать электрические приборы.
Реле переключения нагрузок АВВ Е 450. Устройство включает одного или двух потребителей, если электролиния не рассчитана на их одновременное использование.

Реле для контроля расходуемой мощности исключает превышение установленной величины. Это достигается путем отключения неприоритетной группы нагрузок в случае достижения порога срабатывания.Приоритетные реле тока применяются для выключения неприоритетных линий, в случае если превышается установленное значение расходования электроэнергии.

Что такое реле приоритета нагрузки
