Особенности настройки РКН
Реле напряжения имеют три основные настройки:
- Установка порогового срабатывания по максимальному значению – Umax.
- Установка минимального значения, при котором происходит срабатывание устройства – Umin.
- Установка времени задержки коммутации после нормализации параметров электрической сети.
При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.
Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.
Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.
Общие рекомендации по установке реле контроля напряжения
РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:
- Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
- Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
- При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.
Схемы подключения однофазных реле контроля напряжения
В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.
Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.
Этапы работ:
- Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
- Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
- Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
- Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
- Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
- Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
- Включить РКН и выставить пороговые значения и время задержки включения.
Схема подключения трехфазных РКН в электрическую цепь
Трехфазные реле контроля напряжения могут подключаться двумя способами:
- Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
- Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.
Проверка работоспособности реле контроля напряжения
Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Важно! Гистерезис, если говорить простым языком — это задержка переключения. Он позволяет включать и выключать реле при отличающихся значениях тока
Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов
Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C
Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов. Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C.
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Конструкция
Современные микропроцессорные механизмы, которые применяются при изготовлении прибора, снабжают его легкостью в настройке, простотой конструкции и высокой надежностью параметров
Если оборудование привозное, то это особенно важно, так как они особо требовательны к электропитанию и для них требуется питающая сеть высокого качества. Ведь даже незначительная авария может принести большие потери и выход из строя дорогого оборудования

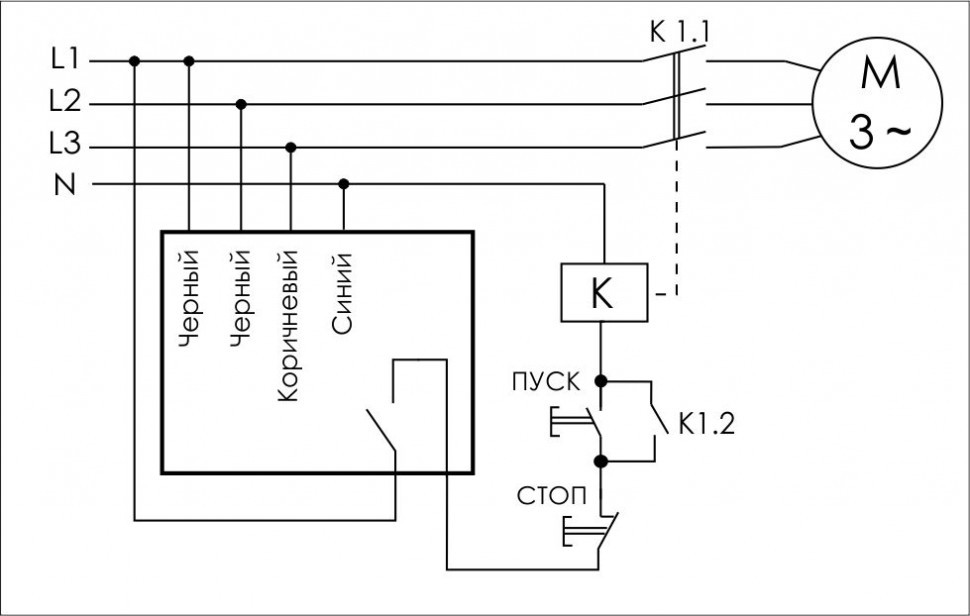

Ниже приведена схема подключения прибора:
В основу конструкции реле контроля фаз положена микросхема. Именно она руководит его работой. Как только происходит снижение (или полное пропадание) напряжения на одной из фаз, микросхема передает сигнал на электромагнитное реле, которое отключает нагрузку.
Также в конструкцию РКФ могут входить индикаторы чередования и асимметрии фазных напряжений, а также регулятор времени срабатывания.
Что такое реле контроля фаз?
Реле контроля фаз – это устройство, которое используется для контроля системы электропитания на предмет правильной последовательности фаз и неприемлемого отклонения в напряжении
Это важное устройство, которое используется в электрических системах для обеспечения безопасности и надежности работы
Реле контроля фаз состоит из электронных компонентов и реле, которые реагируют на изменения в напряжении и сигнализируют о нарушении правильной последовательности фаз или превышении допустимых значений напряжения.
Принцип работы реле контроля фаз основан на детектировании изменений в напряжении. Оно сравнивает фазы между собой и с определенными значениями напряжения, установленными пользователем. Если фазы не соответствуют правильной последовательности или напряжение выходит за установленные пределы, реле контроля фаз срабатывает и активирует сигнал тревоги или другие управляющие устройства.
Основные функции реле контроля фаз включают:
Контроль правильной последовательности фаз – реле контроля фаз сигнализирует, если фазы подключены в неправильной последовательности
Это важно, поскольку неправильная последовательность фаз может привести к неисправности оборудования или даже вызвать пожар.
Контроль напряжения – реле контроля фаз мониторит напряжение и сигнализирует, если оно выходит за пределы допустимых значений. Это помогает предотвратить повреждение оборудования, вызванное перенапряжением или недостаточным напряжением.
Выходной сигнал – реле контроля фаз может иметь выходной сигнал, который можно использовать для активации тревожной сигнализации или других систем управления в случае срабатывания.
Все эти функции делают реле контроля фаз незаменимым компонентом в электрических системах, особенно в системах с высоким уровнем мощности или при работе с чувствительным оборудованием.
Назначение
Изделие CKF-B – это реле контроля фаз, разработанное для защиты электродвигателей и электроустановок, работающих от трехфазной сети, в случаях возникновения следующих аварийных ситуаций:
- Отсутствия хотя бы одной из фаз.
- Асимметрии напряжения.
- Обрыва нулевого провода.
- Чередования фаз.
Если напряжение находится в пределах нормы, то контакты исполнительного реле 7,8 замкнуты и напряжение поступает на контактор управления электродвигателем, позволяя ему включиться. Однако, в случае возникновения любой из аварийных ситуаций, контакты реле размыкаются, и контактор отключается. В случае второй ситуации (асимметрии напряжения) выключение происходит с задержкой в 3-5 секунд.
В случаях 1,3,4 изделие выключается с задержкой в 0,1 секунды. После восстановления питания в сети изделие включается автоматически.
УЗО схема подключения
В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:
Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО
Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик. В схеме присутствует счетчик электроэнергии
Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.
В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.
Устройство и принцип работы
Основой любого реле является микросхема, обеспечивающая всю его работу. Именно она определяет и контролирует, какое напряжение в сети в данный момент – повышенное или пониженное. В случае нарушения установленных параметров по всем трём фазам подается сигнал, по которому прибор мгновенно включается и начинает выравнивать напряжение между ними. При невозможности нормального выравнивания, устройство просто отключает питание от домашней сети.
Реле контроля работает в диапазоне мощности 100-400 Вт. Его конструкция включает в себя электронную и силовую части. Первый элемент осуществляет контроль напряжения, а второй – равномерно распределяет нагрузку. Микропроцессорные устройства по своим качествам превосходят компакторные, позволяя выполнять плавную регулировку изменения напряжения. Работа реле контроля определяется его быстродействием. Настройки порога срабатывания выполняются с помощью потенциометра.
Принцип действия реле совершенно другой нежели у стабилизаторов. При перепадах напряжения с его помощью отключаются участки, где это напряжение выходит за нормативные пределы. Стабилизаторы предназначены только для регулировки и равномерного распределения по всей сети. Поэтому в аварийных ситуациях более эффективно 3- фазное реле контроля напряжения, мгновенно отключающее аварийный участок.
Таким образом, микроконтроллер устройства позволяет контролировать все три фазы. В случае изменения параметров на одной из них происходит автоматическое включение внутреннего электромагнитного реле. В нем имеется две пары контактов, среди которых 1-3 являются разомкнутыми, а 2-3 – замкнутыми. С их помощью можно проверить работоспособность реле. Если соединить щупы мультиметра с контактами 1-3 – на дисплее появится цифра 1. При подключении щупов в контакты 2-3 – на экране появится 0.
Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1
Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения
Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети
Так выглядит одна из моделей реле контроля напряжения. На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения
Число производимых товаров превышает единиц
Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.
Установка коммутирующих устройств на выход реле
Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация
Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1
Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании
Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.
Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.
Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е
Что такое УЗМ, и по какому принципу работает автоматика
По сути, это реле контроля напряжения, предназначенное для прерывания подачи электроэнергии в случае отклонения от параметров. Представьте себе схему, стоящую из модуля контроля, устройства управления и сигнализации, размыкающей системы. Именно так устроено устройство защиты многофункциональное, то есть УЗМ.
УЗМ 50М и УЗМ51М выполнены в стандартном закрытом корпусе шириной 2DIN, и предназначены для монтажа в распределительные шкафы на DIN рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003).
Составные части и описание реле контроля напряжения:
- электронные компоненты управления с механической установкой резисторов срабатывания порогов напряжения;
- LED элементы сигнализации о состоянии питающего напряжения;
- токовый шунт;
- варисторная защита;
- проверочный модуль с кнопкой «тест»;
- мощное электромагнитное реле, обеспечивающее нагрузочное подключение силовых цепей;
Конструктивно все элементы (включая силовые) выполнены на одной монтажной плате. Такая компоновка обеспечивает жесткость конструкции и эффективное теплоотведение от элементов схемы.
Подключение проводников сечением до 35мм² производится через туннельные зажимы высокой прочности с фронтальными винтами. Для исключения ошибок монтажного подключения клеммы снабжены защитными флажками (так называемая защита «от дурака»).
Световая индикация меняет цвет в зависимости от режима энергоснабжения (авария или норма). Пользователь может визуально определить, включено устройство защиты УЗМ 50 или 51М, или нет, а также оценить состояние электросети.
Принципиальная схема устройства:
Управляющая схема реализована на готовом модуле PIC12F683, остальные радиокомпоненты обеспечивают работу электронных ключей, собранных на транзисторах. На схеме хорошо видно, что пороги срабатывания нижнего и верхнего барьера по напряжению обеспечивают переменные резисторы R18 и R19 Регулировка не плавная, а ступенчатая, на 10 положений.
Силовое реле MP25-1 имеет одну пару контактов, только на фазном проводе. Благодаря такой схеме, нулевой провод после реле контроля напряжения УЗМ всегда замкнут, для обеспечения нормальной работы иных защитных автоматов. Кроме того, такая схема прохождения нулевой шины позволяет подключать УЗМ не сквозным прохождением «N» линии, а отводом с одной стороны.
Для защиты от импульсных перенапряжений, возникающих при подключении электроустановок, предназначен мощный варистор 20 мм диаметром.
Собственная схема электропитания обеспечивает работоспособность всех систем прибора, включая силовую обмотку реле MP25-1. Поскольку схема подключения и управления УЗМ 51М должна функционировать при отключенном напряжении на линии, необходимо обеспечить резервный источник питания. Для этого предусмотрен накопительный конденсатор C1, запаса емкости которого хватает на подключение всех модулей защиты и управления.
Как правильно подключить узм 51м
Скачки напряжения или перенапряжения происходят и сегодня в электросетях. Их никто не любит, потому что при слишком низком напряжении лампочки начинают гореть тускло, а при слишком высоком напряжении многие электронные устройства просто сгорают. Это дело бьет по нашим карманам, а не по карманам сетевых организаций. Кто-нибудь пробовал доказать, что напряжение было за пределами нормы и поэтому телевизор сгорел? Кто-нибудь получил компенсацию за сгоревшую технику? Я не знаю таких людей.
Поэтому стоит подумать о защите своего имущества от пагубного воздействия нестабильного напряжения в сети. Для этого можно использовать стабилизаторы или реле напряжения. Здесь мы поговорим о других устройствах. Выясним, что такое реле напряжения, как они устроены, как ими пользоваться и где их размещать. Также здесь вы найдете наглядную схему подключения реле напряжения УЗМ-51М и РВ-32А.
Какие бывают реле напряжения?
Сегодня эти устройства выпускают многие производители. Это РВ-32А от EKF, УЗМ-51М от Меандра, CM-PVE от ABB, RM17UAS15 от Schneider Electric и другие. Все они представляют собой микропроцессорные блоки, предназначенные для постоянного контроля напряжения и защиты электроустановок от колебаний напряжения.
Если напряжение сети находится в пределах установленных значений на устройстве, все работает. Если напряжение в сети превысило эти пределы, реле размыкает токовые контакты и таким образом отключает нагрузку.
Реле напряжения изготавливаются для управления как однофазными, так и трехфазными сетями. В зависимости от типа вашей сети выберите соответствующее реле. Их можно использовать с любой системой заземления в вашем доме.
Помните, что реле напряжения не заменяют автоматические выключатели, УЗО, АВДТ, УЗИП).
Как устроены реле напряжения?
Внутри них находится мощное реле с управляющей катушкой. Силовые контакты реле коммутируют фазную цепь. Нейтральный провод обычно проходит через блоки. Это сделано для удобства монтажа.
Ниже скриншот из паспорта УЗМ-51М
Также на крышке РВ-32А есть принципиальная схема, на которой видно, что нулевой проводник просто проходит через прибор как сквозняк.
Как подключить реле напряжения?
Это устройство имеет два разъема сверху и снизу. Один подключается к «фазе» и «нулю», идущим от сети, а к другому «фаза» и «ноль», идущим в нагрузку. Они подписаны на корпусе. Здесь нужно быть осторожным, так как один производитель подключает вход к нижним контактам, а другой к верхним.
У реле УЗМ-51М вход подключается к верхним контактам, а нагрузка к нижним не подключается.
Реле РВ-32А наоборот. Вход подключается к нижним контактам, а нагрузка к верхним.
Где необходимо устанавливать реле напряжения?
Такие устройства следует устанавливать сразу после ввода компьютера. Это необходимо для того, чтобы в критической ситуации он смог защитить все электронные устройства в квартире.
Современные электросчетчики также являются электронными приборами и перенапряжение для них тоже критично. Поэтому перед счетчиком электроэнергии стоит установить реле напряжения. Только этот момент нужно согласовывать с сетевой компанией, так как реле тоже должно быть опломбировано. В качестве альтернативы вы можете установить входной выключатель и реле напряжения в отдельный пластиковый бокс для герметизации.
Также обратите внимание, что силовые разъемы УЗМ-51М рассчитаны на максимальный ток нагрузки 63А, а РВ-32А только на 32А. Обратите на это особое внимание
Если ваш номинал автомата ввода более 32А, то реле от EKF больше использовать нельзя.
Оба типа реле монтируются на стандартную DIN-рейку и занимают в шкафу два модуля.
Схема подключения реле напряжения УЗМ-51М и RV-32A
Ниже выкладываю две наглядные схемы, где можно понять суть подключения. По первой схеме подключается УЗМ-51М, а по второй РВ-32А.
Настройка и работа реле напряжения УЗМ-51М
Это устройство имеет два ручных управления.
Верхним регулятором отверткой устанавливается верхний порог напряжения. Это 240, 250, 255, 260, 265, 270, 275, 280, 285, 290 В. Погрешность ±3В.
Нижний регулятор устанавливает нижний предел ограничения напряжения. Это 100, 110, 120, 130, 140, 150, 160, 175, 190, 210 В. Точность ±3В.
После срабатывания реле оно сначала выдерживает 5 секунд, и только потом начинает мигать зеленый индикатор, указывая на отсчет установленной задержки. Если напряжение находится в пределах установленных пороговых значений, загораются желтый и зеленый индикаторы и подается питание на нагрузку. Вы также можете ускорить включение устройства, нажав кнопку «Тест».
