Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.
В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя
Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана
Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.
Особенности устройства и область применения
Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.
Трехфазное реле напряжения применяют для обеспечения правильной работы:
Систем кондиционирования;
Холодильного оборудования;
В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.
Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.
Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.
Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.
Ассортимент продукции
Трехфазное реле контроля напряжения представлено следующим модельным рядом:
РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;
РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.
РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.
РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.
РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.
РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.
В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.
Как это работает
Для того чтобы понять всю важность установки в доме реле контроля напряжения, нужно понимать принцип его работы. Это специальное оборудование, которое реагирует на изменения напряжения в электрической сети помещения. Обычная схема установки защитного прибора – соединение между счетчиком энергоснабжения и распределительным щитком
Его работа направлена на фиксирование определенного уровня напряжения на линии электроснабжения
Если значение будет выходить из допустимого диапазона, установленного по умолчанию или произвольно, то реле контроля напряжения будет разъединять цепь, чтобы обеспечить безопасность всей электронике и другого оборудования, которое было подключено к электрической сети
Его работа направлена на фиксирование определенного уровня напряжения на линии электроснабжения. Если значение будет выходить из допустимого диапазона, установленного по умолчанию или произвольно, то реле контроля напряжения будет разъединять цепь, чтобы обеспечить безопасность всей электронике и другого оборудования, которое было подключено к электрической сети.
Самый важный элемент в конструкции данного защитного оборудования – реле напряжения. Оно изготавливается на основе микропроцессора или стандартного компаратора. В конструкции с встроенным микропроцессорным реле напряжения обычно имеют повышенную плавность во время регулирования минимальных и максимальных значений уровня напряжения в электрической сети.
Возможность самостоятельно выставлять допустимый диапазон работы установки делает ее более универсальной, чем конструкции со статичным значением. Это может быть связано с требованиями к эксплуатации определенного типа техники. Способность корректировать диапазон срабатывания реле контроля напряжения предусмотрено не во всех конструкциях данного назначения. Если в приборе предусмотрено возможность изменять порог чувствительность, то реализация функции производится при помощи тумблера на градуированной шкале.
Также очень важной характеристикой предохранительного прибора считается его скорость срабатывания при резком изменении напряжения в электрической сети. Для того чтобы обеспечить электротехнике лучшую защиту, реле контроля напряжения должно срабатывать за минимальное время
От этого обычно и зависит безопасность всех устройств, подключенных к линии
Если промежуток времени будет слишком длинным, то подключенные бытовые приборы и электроника могут перегореть, что повлечет за собой существенные убытки для семьи
От этого обычно и зависит безопасность всех устройств, подключенных к линии. Если промежуток времени будет слишком длинным, то подключенные бытовые приборы и электроника могут перегореть, что повлечет за собой существенные убытки для семьи.
Поэтому не стоит экономить на установке такого устройства. На сегодняшний день существуют приборы, которые могут обесточить всю линию за десятки наносекунд, что является очень хорошим показателем. Данное защитное оборудование не имеет ничего общего с обычным стабилизатором, который направлен на постоянное выравнивание напряжения в сети на стабильное, чтобы обеспечить нормальное функционирование всем подключенным приборам. При резких скачках напряжения стабилизатор не защитит электротехнику.
Когда используют реле контроля фаз
Защитное устройство в большинстве случаев защищает автоматические сети управления.
Реле контроля фаз применяется как в бытовых условиях, так и в промышленности. Применение реле защитит и спасет асинхронные двигатели от перегорания. Если в домашней электролинии качество подаваемой электрической энергии оставляет желать лучшего, то просто необходимо устанавливать такое защитное устройство. Эти установки используются в отопительных системах, а также для корректной работы холодильников, кондиционеров, стиральных машин и другой бытовой техники.
Приспособление рекомендуется устанавливать в электролиниях, где происходит учащенное переподключение. Одновременно с этим реле монтируется там, где электрооборудование многократно переставляется из одного места в другое, где возникает риск перепутывания фаз. В случае если при подключении электроприбора все же фазы перепутались, оборудование, возможно, будет работать, но неправильно и быстро выйдет из строя.
Реле способно защитить любое промышленное оборудование, которое является частью трехфазной электрической сети. В надежной защите особенно остро нуждаются импортные электроприборы, которые очень чувствительны к качеству существующего напряжения.
Реле используются в сельском хозяйстве, в пищевой промышленности, в машиностроении.
Обзор популярных реле фазного контроля
На рынке представлены десятки моделей от отечественных и зарубежных производителей. Каждая из них обладает своими особенностями и техническими характеристиками. Выбирая РКФ, необходимо учесть, кто и для каких задач его выпускает.
Zamel CKM 01
Трехфазное реле контроля чередования фаз с крепежом на DIN рейку. Обладает компактными размерами. Ширина стандартная для 1 модуля и составляет 17,5 мм. Более подробные характеристики указаны в таблице.
| Питающее напряжение | Однофазное 220 или двухфазное 380 В |
|---|---|
| Максимальное допустимое напряжение для контактов | 250 В |
| Предельная мощность внутреннего реле | 2,5 кВА |
| Выходные контакты | 1NO и 1NC |
| Максимальный коммутируемый ток | 10 А |
| Собственное потребление | 34 мА |
| Класс защиты корпуса от пыли и влаги | IP 20 |
| Габаритные размеры | 9х17,5х6,6 см |
Устройство Zamel CKM 01 для монтажа на DIN-рейку
РНПП 311
Реле от отечественного производителя «Новатек-электро». Устанавливается в щит на DIN-рейку. Имеет на передней панели минимум регуляторов для настройки, что делает его пригодным для обслуживания даже неподготовленным персоналом.
| Номинальное напряжение питания | 380 В |
|---|---|
| Частота питающей сети | 45-55 Гц |
| Собственный потребляемый ток | Не более35 мА |
| Диапазон регулирования по напряжению | 1,05-1,25Umax (для Umin аналогичные значения) |
| Фиксированная задержка отключения | 12 сек |
| Напряжение катушки пускателя | 110-380 В |
| Критические значения питающего напряжения | 80-500 В |
| Рабочая температура | –25 +40°C |
| Климатическое исполнение | УХЛ4 |
| Количество циклов переключений при нагрузке 5 А | Не менее100 тыс. раз |
Монитор напряжения РНПП-311
ABB 1SVR750488R8300
Компания ABB специализируется на высококлассном электротехническом оборудовании. Качество соответствует цене. Рассматриваемое реле стоит около 11 тыс.
| Напряжение питания цепи управления | 450 В |
|---|---|
| Рабочая частота | 50-60 Гц |
| Задержка включения/отключения | 0,1-30 сек |
| Количество переключающих (перекидных) контактов | 2 |
| Габаритные размеры | 85,6х45х104,8 мм |
OMRON K8AB
Компактный прибор, имеющий несколько другое назначение, чем обычное РКФ. OMRON K8AB контролирует не напряжение, а ток. Поэтому для его работы требуется дополнительный трансформатор тока. Производитель позиционирует прибор как идеальное средство для контроля тока в промышленных нагревателях и электродвигателях.
| Питающее напряжение (зависит от модификации) | 24 Впер./пост. тока или 100-115 В или 200-230 В |
|---|---|
| Контролируемый ток | 2 мА– 200 А |
| Количество контролируемых фаз | 1 |
| Максимальный ток выходного реле | 6 А |
| Гистерезис срабатывания | 5-50 % |
| Модель необходимого для работы реле трансформатора тока | K8AC-CT200L |
Важно! Гистерезис, если говорить простым языком — это задержка переключения. Он позволяет включать и выключать реле при отличающихся значениях тока
Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов
Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C
Это необходимо, чтобы предотвратить слишком частое переключение и механический износ контактов. Например, реле выключается при 5 А, а включается при 4. Или регулятор температуры выключает обогреватель, когда в комнате 24°C и включает, когда 18°C.
Carlo Gavazzi DPC01
Мультифункциональное трехфазное РКФ с расширенным перечнем регулировок. Реле данного производителя встречается в промышленном компрессорном оборудовании. На передней панели имеются стандартные регуляторы напряжения и задержки срабатывания. А также индикаторные светодиоды, что облегчает взаимодействие человека с устройством.
| Напряжение питания | 24 В пост. тока или 230 переменного |
|---|---|
| Предельный ток выхода | 8 А |
| Регулировка задержки срабатывания | От 0,1 до30 сек |
| Диапазон регулировки напряжения срабатывания | 2-22 %от номинального значения |
| Количество контролируемых фаз | 3 |
| Степень защиты от пыли и влаги | IP 20 |
| Монтаж | На DIN-рейку |
| Предельное напряжение для контактов выходного реле | 550 В |
Евроавтоматика ФиФ CKF-318-1
Белорусское реле фазного контроля, зарекомендовавшее себя как простое, дешевое и надежное решение для защиты электродвигателей. Данное РКФ срабатывает на критическое снижение/превышение напряжения и пропажу одной и более питающих фаз. Характеристики в таблице.
| Рабочее напряжение | 220/380 В |
|---|---|
| Предельный ток выходного реле | 8 А при 250 В |
| Тип контактов | 2NO и 2NC |
| Цвет индикатора аварии | Красный |
| Диапазон нижнего предела напряжения | 150-210 В |
| Диапазон верхнего предела напряжения | 240-280 В |
| Гистерезис | 5 В |
| Потребляемая от сети мощность | 1,6 Вт |
Реле контроля наличия и чередования фаз F&F CKF-318-1
Видео описание
Видео покажет, как работает реле напряжения однофазное, какое лучше выбрать по результатам тестирования:
Габариты устройства
Все изделия разделены на 3 вида:
- Переходник на одну розетку. Защищает только один, подключенный через него прибор.
- Удлинитель, где розеток может быть от одной до шести. В этом случае защита распространяется уже на целую группу приборов.

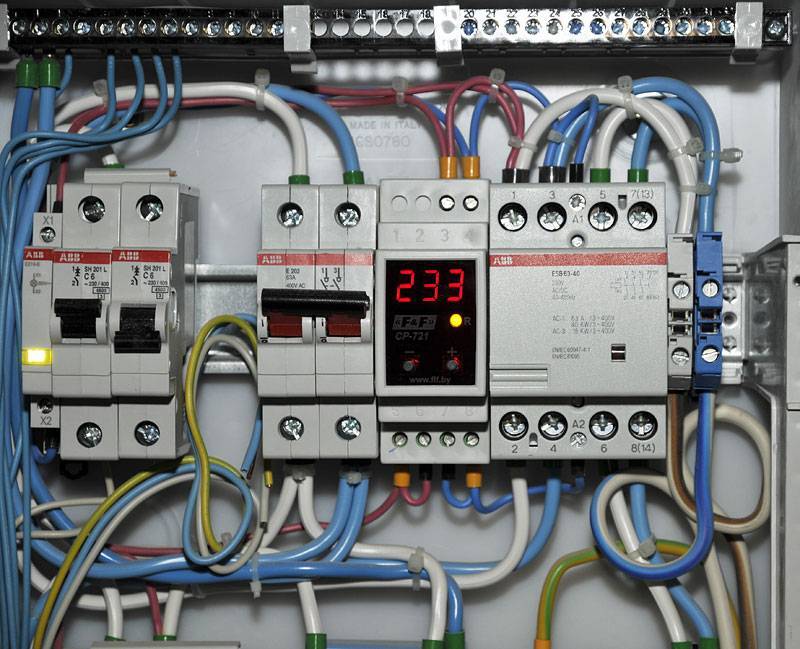

- Пакетник на DIN-рейку. Монтируется в общий электрощит и контролирует всю систему электроснабжения квартиры.
Последний вариант реле напряжения 220 В для дома не только самый функциональный. Еще он наиболее приемлем в дизайнерском отношении, поскольку все устройства прячутся из вида. А приборы из двух первых пунктов чаще всего имеют крупные размеры. И выполнить их более компактными, чтобы они не портили интерьер жилища, чаще всего не представляется никакой возможности.
Основа и дополнительные функции
У большинства современной защитной автоматики контроль за напряжением осуществляет микропроцессор. Дешевые аналоги реле работают на основе обычного компаратора. Микропроцессор позволяет реализовать точную настройку прибора. Включая плавную ручную регулировку для порогов срабатывания.
Устройство защиты от перенапряжения Источник psk-remont.ru
Также приборы могут отличаться индикацией. В простые конструкции встраиваются лишь пара светодиодов, которые показывают напряжение на выходе и входе. Все современные модели имеют на корпусе дисплей, демонстрирующий вольтаж. А еще он может показывать заданные пороги срабатываний.
Схемотехника
В разумных пределах схема подключения РКФ зависит от фантазии разработчика. Стандартное устройство имеет 3 входа для подключения фаз. Обычно они расположены в верхней части прибора. Снизу находится клеммник с 4 выводами — NO и NC контактами реле. К ним подключается какой-либо исполнительный механизм. Например, более мощное реле, контактор или магнитный пускатель. Возможно подключить нагрузку и напрямую, но требуется учесть потребляемый ею ток.
Элементы конструкции реле
Старые советские реле контроля обрыва и чередования фаз фиксировались на монтажном месте с помощью 2 винтов. Современные приборы оснащаются крепежом под DIN-рейку. Такой подход упрощает ремонт и разработку электрических шкафов.
Вторая конструктивная особенность реле фазного контроля — винтовые клеммники для подключения проводов. Подобными контактами оснащается подавляющее большинство устройств защиты.

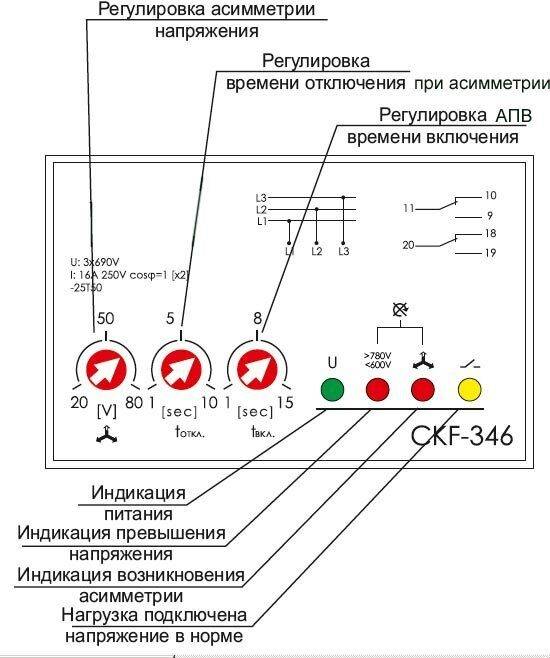

Регуляторы для настройки
Регуляторы настройки рабочих параметров реле находятся на передней панели. Это позволяет внести изменения, не снимая само устройство с электрического щита. Регуляторы выполнены на основе подстроечных резисторов. Они не выпирают с поверхности прибора. Для их вращения необходимо воспользоваться любой подходящей отверткой.
Маркировка назначения выводов
В плане маркировки и обозначения клемм все так же, как и на любых современных устройствах. Буквы на корпусе прибора имеют следующие обозначения:
- L1, L2, L3 — выводы для подключения 3 фаз контролируемой сети;
- NO/NC — контакты выходных реле;
- Umax — максимальный порог напряжения, при котором РКФ отключит защищаемое оборудование;
- Umin — соответственно минимальный порог отключения;
- задержка — время, через которое сработает реле.
На любом промышленном предприятии имеются сотни и тысячи трехфазных асинхронных двигателей. Каким бы современным и надежным не был мотор, если во время работы пропадет одна из питающих его фаз, то он сгорит. Стоимость самых больших и мощных двигателей сопоставима с ценой неплохого автомобиля. Реле контроля стоит гораздо дешевле мотора. Но оно точно спасет его при обрыве фазы. Этим объясняется экономическая целесообразность установки РКФ для защиты двигателя.
Качество напряжения важно не только для асинхронных машин. При коротком замыкании в линии вольтаж в одной из фаз просаживается практически до нуля. Такой режим работы недопустим
РКФ заметит критический перекос напряжения и отключит линию. Тем самым все потребители будут защищены от ненормальных режимов работы и последующих убытков
Такой режим работы недопустим. РКФ заметит критический перекос напряжения и отключит линию. Тем самым все потребители будут защищены от ненормальных режимов работы и последующих убытков.
С учетом сказанного, РКФ — это далеко не последнее по важности защитное устройство. Оно нисколько не потеряло актуальности с советских времен. Напротив, с развитием и усложнением оборудования реле становится только востребованней, ведь оно позволяет защитить от поломки дорогостоящие электрические машины
Напротив, с развитием и усложнением оборудования реле становится только востребованней, ведь оно позволяет защитить от поломки дорогостоящие электрические машины.
Источник
Плюсы
- В частном секторе с воздушной ЛЭП и слабым трансформатором (где в среднем 160-180 В) просто незаменимая вещь, особенно в моем случае. Частые скачки при ветре, сварке и т. д. Обычное реле постоянно отключается, потому что нет задержки. Когда стоял TOMZN TOVPD1-63, пришлось установить нижний предел до минимума 145 В и мечтать о таком функционале, как задержка отключения. В TOMZN DDS238-VAP 80А все есть. Поставил 09.09.19 г, пока ветров не было — посмотрю как новое справится! Три месяца — все ОК. Был и шквалистый ветер, вплоть до аварии на основной линии.
- Цена — даже дешевле первого (возможно из-за курса $). TOMZN TOVPD1 — 631,38 руб или $ 14.85. TOMZN DDS238-VAP 80А — 967,13 руб или $14.35. Отечественные аналоги в 2,5–3,5 раза дороже!
Схема подключения и установка реле напряжения
Элементы реле
Прибор будет выполнять свои функции независимо от положения. Но каждая модель обладает своей схемой подключения. Ее можно посмотреть на корпусе.
Для всех устройств существуют одинаковые правила, которые предназначены для контроля процесса соединения реле с электрической цепью.
Вводные контакты к сети присоединяют через контактор или пускатель. Проводники всех фаз совмещают с клеммами, которые находятся с верхней части прибора. Элементы помечают так:
- Фазы буквами А, В и С.
- N – клемма нулевого провода.
- 1,2,3 – нижние клеммы.
Сначала из клеммы 1 проводник подсоединяют к выходу катушки, которая находится в контакторе. Клемму 3 подключают к любой фазе. Второй выход присоединяют к нулевому проводнику трехфазной сети.
Силовые элементы соединяют так:
- Каждую фазу, которая подает ток, подключают к входной клемме контактора.
- Проводники соединяют с выходными клеммами.
- Чтобы подключить нулевые проводники, в распределительном щитке устанавливают общую нулевую шину.
Для обеспечения надежного контакта используют специальные наконечники.
Типичные схемы подключения
В большинстве случаев, на корпусе каждого устройства производителем устанавливаются все необходимые данные о способе подключения конкретного реле. Для примера заберем несколько схем известных производителей:

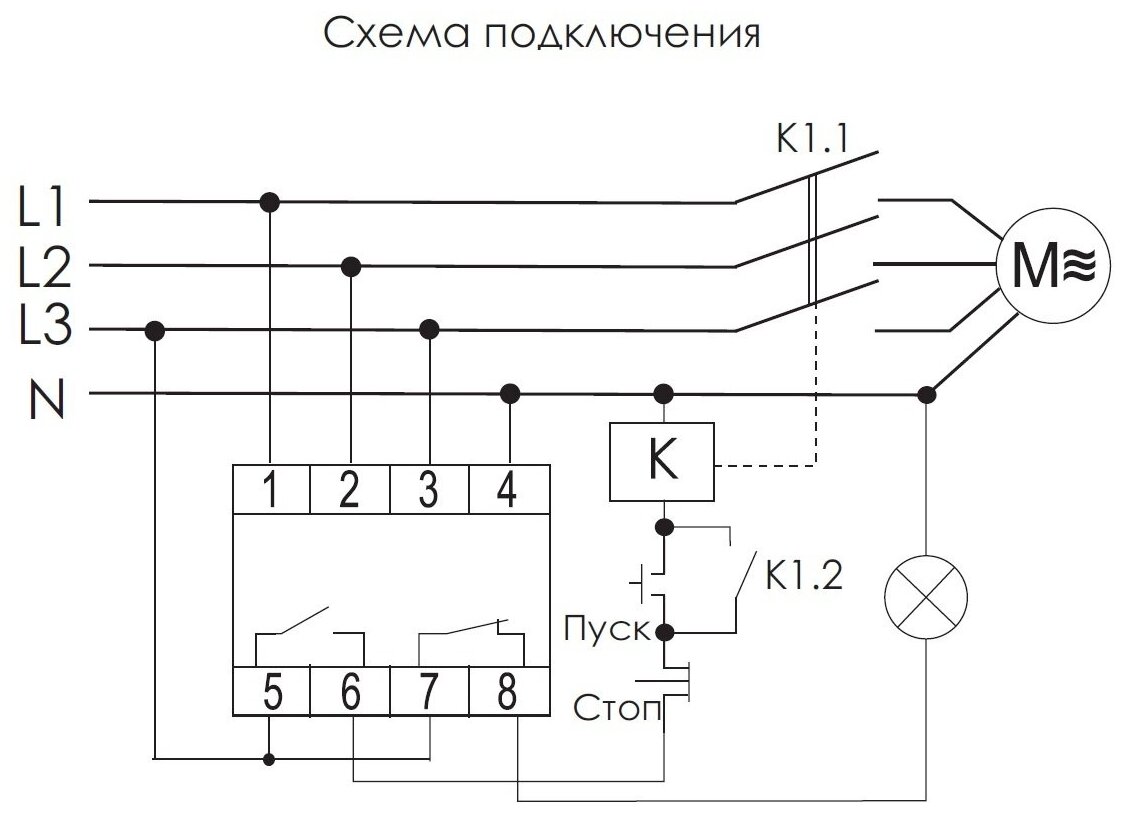

Схема подключения РКФ РНПП-311
На схеме показано подключение клеммного ряда к соответствующим фазам линии L1, L2, L3 и нейтрале N. На выходе возможно получить две цепи управления «Выход 1» и «Выход 2», отличающиеся по уровням напряжений.
Схема подключения реле OMRON
Питание осуществляется по вводным каналам L1, L2, L3 и через нейтраль N. На выходе получается два варианта трехфазная трехпроводная система и трехфазная четырехпроводная, для работы с соответствующим коммутатором.

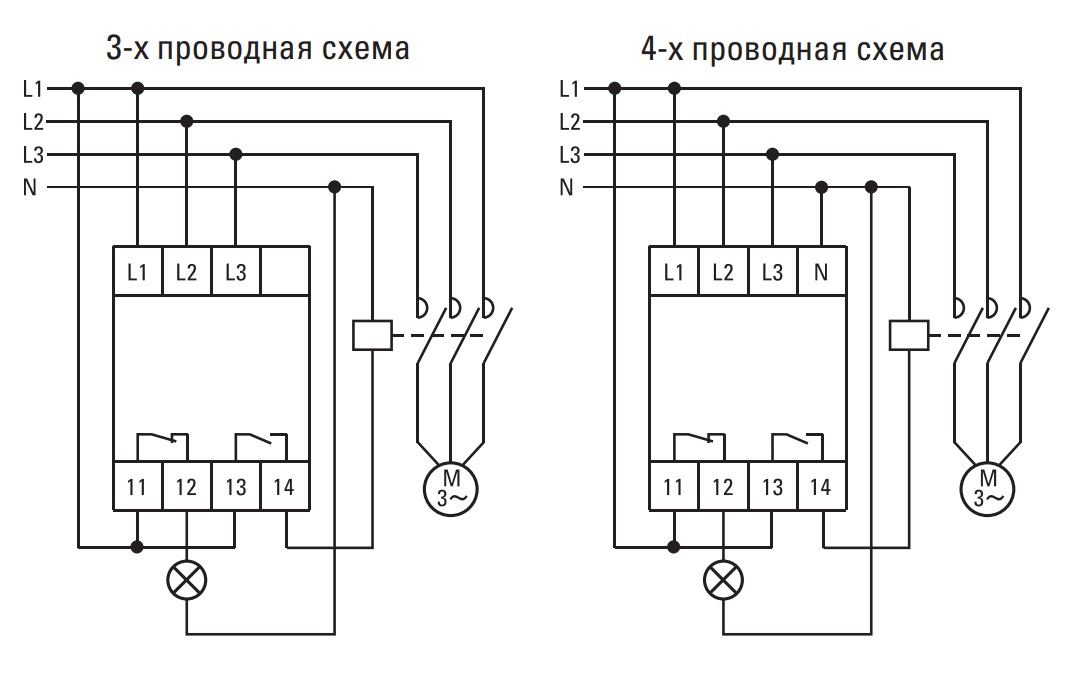

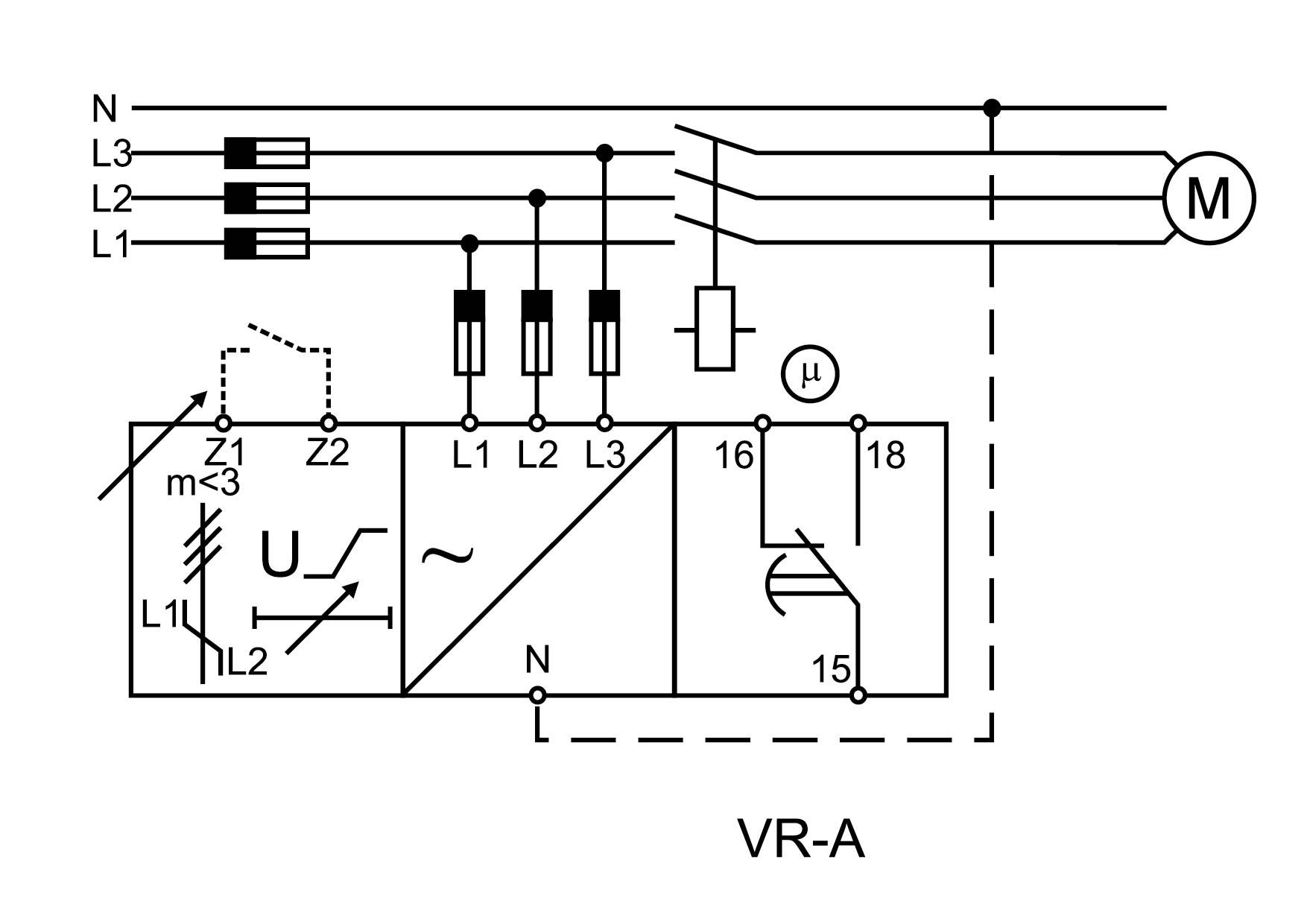

Схема подключения РКФ Carlo Gavazzi
В отличии от предыдущих вариантов клеммы вводов L1, L2, L3 запитываются через предохранители. Блок регулировки параметров позволяет отстраивать соответствующий режим работы и пределы отключения по ним. Два выхода с возможностью ручной коммутации посылают управленческие сигналы на переключение тех или иных устройств.
Последние две схемы демонстрируют работу вторичных цепей отключения нагрузки с соответствующей временной задержкой по этим клеммам. Как видите, все схемы подключения имеют идентичные компоненты, предназначенные для отслеживания всех параметров сети, способных сигнализировать сбой в электроснабжении трехфазных потребителей.
Схемы применения и подключения реле контроля фаз и напряжения РНЛ-1
Модель потребляет меньше 2 ВА. После нормализации напряжения контрольное устройство вновь включает подачу электроэнергии через период времени, указанный в заводских настройках. Преимущества реле контроля фаз В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ: в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока; позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов; в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам; способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции; не требует формирования дополнительной трансформации со стороны рабочего напряжения
Сгоревшая обмотка статора мотора — можно сказать, обычное явление там, где не предусматривалось внедрение в цепь управления релейного контроля Исходя из всех описанных технических и технологических факторов, становится очевидной важность применения этого типа реле и не только для случаев эксплуатации электрических двигателей, но также для генераторов, трансформаторов и прочего электрооборудования. Если зарубежные производители маркируют по одним канонам, то отечественные — по другим. В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети
В связи с этим, необходим постоянный контроль над состоянием фаз, осуществляемый с помощью трехфазного реле контроля напряжения, установленного в сети

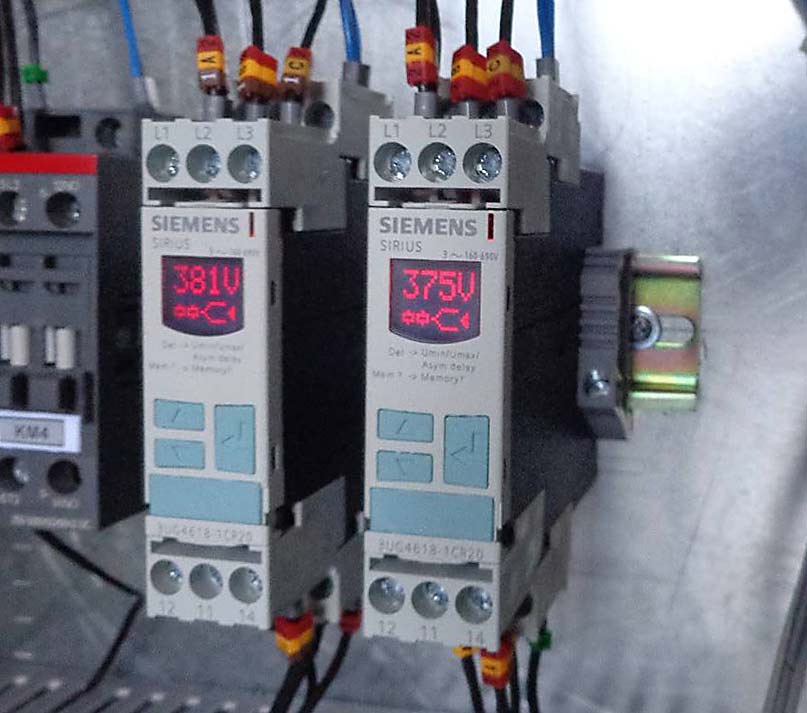

Так выглядит одна из моделей реле контроля напряжения. На практике применяется для контроля наличия U и правильности симметрии. При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка при условии нахождении в границах нужного диапазона продолжает работать. Следующие две буквы А — регулирование с помощью потенциометра и тип монтажа под дин-рейку
Обнаружение разворота фазы важно, если двигатель, работающий в обратном направлении, может повредить ведомый механизм или, что еще хуже, — нанести физический вред обслуживающему персоналу. Максимальное напряжение составляет В. Такая ситуация чаще всего возникает из-за ошибки подключения
Число производимых товаров превышает единиц
Такая ситуация чаще всего возникает из-за ошибки подключения. Число производимых товаров превышает единиц.

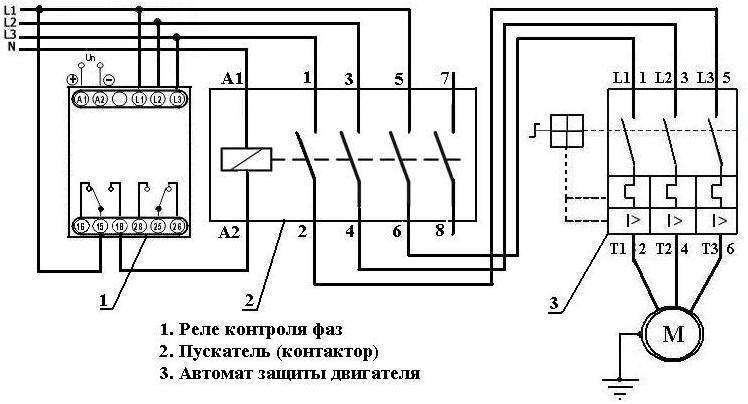

Установка коммутирующих устройств на выход реле
Далеко не все модели предоставляют весь комплекс настроек по вышеприведенным параметрам. Установкой каждого из них в то или иное положение создается требуемая конфигурация
Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения ЕЛ : 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок. Если напряжение основного ввода в норме, то контакт реле KV1
Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании
Выявление фазового реверса Выполняется техническое обслуживание на моторном оборудовании.
Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз. Это позволяет легко соединить реле контроля трехфазного напряжения с электрической цепью, соблюдая правила, одинаковые для всех типов этих устройств. Это устройство контролирует трехфазную сеть при обрыве одной и более фаз, неправильном чередование фаз, асимметрии напряжения или перекосе фаз. Яркий пример — компрессор винтового типа, неправильное подключение которого и включение на срок больше пяти секунд приводит к поломке дорогостоящего изделия. Принципиальная схема устройства показана ниже.
Таким образом, контроль происходит автоматически, при аварийной ситуации реле отключает нагрузку, а при восстановлении параметров сети включает напряжение трехфазной сети автоматически. К дополнительным плюсам стоит отнести контроль минимального и максимального U, функцию гистерезиса для 3-фазного тока. Это позволяет значительно увеличить их мощность. Изделия этого предприятия активно применяются как на гражданских объектах, так и в крупных промышленных организациях. Подключение и работа реле контроля фаз ЕЛ-11Е
Принцип работы
Схема управления асинхронным двигателем с применением промежуточного реле
Основа функционирования – слаженное взаимодействие магнитного потока катушки и подвижного якоря, который этим потоком намагничивается. Якорь удерживается пружиной и не касается сердечника, пока на обмотку не будет подано напряжение.
Когда начинает проходить ток, магнитное поле намагничивает сердечник. Он притягивает якорь, форсируя натяжение пружины. Подвижные контакты на якоре перемещаются, замыкаясь или размыкаясь с неподвижными контактами. После отключения напряжения ток исчезает, сердечник размагничивается, возвратная пружина возвращает якорь и контакты в исходное положение.
Применительно к назначению реле контакты могут быть нормально разомкнутые, нормально замкнутые и перекидные. Один прибор может иметь сразу несколько групп контактов. Такая конструкция позволяет одновременно управлять несколькими электрическими цепями.
К контактам предъявляются особые требования. Они должны обладать хорошей электропроводностью, низким переходным сопротивлением, без склонности к привариванию, а также иметь большую износоустойчивость и длительный срок работы.
Изготавливают контакты из сплава твердых и тугоплавких металлов, металлокерамических составов. Чаще их делают из серебра. Материал имеет низкое сопротивление, высокую электропроводность, неплохие технологические свойства, к тому же он сравнительно недорогой.
На схемах катушка реле обозначается в виде прямоугольника с буквой «К» и порядковым номером. Контакты прописываются такой же буквой, но с двумя цифрами. Из них первая означает порядковый номер реле, а вторая – номер контактной группы, к которой оно относится. Цифры прописываются через точку. Контакты соединяются прямой штриховой линией, если они расположены рядом.
