Советы перед началом монтажа
В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:
- Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
- Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
- Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
- Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
- Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
- В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.
Клапан установлен на тройник
Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.
Обзор популярных моделей
Danfoss
- Комплект Danfoss Панда – комплект угловой/прямой, включающий: термостатический клапан, головки с датчиком жидкости. Клапан типа RA-N 15 (с участием предварительной настройки, не требует применения специальных инструментов для настройки) диаметром DN 15 (1/2″) максимальным рабочим давлением 10 бар, максимальной рабочей температурой 110 °C. Головка диаметром 1/2″.
- Данфосс Panda RAS-CK. Предназначен для установки 3/4″, присоединение к радиатору 1/2″. Запорный клапан RLV-S предлагает индивидуальное отключение каждого радиатора во время технического обслуживания, ремонта без влияния на остальные радиаторы в системе отопления. Клапаны термостатические с предварительной настройкой применяются в однотрубных, двухтрубных системах центрального отопления, обеспечивая оптимальное распределение воды в системе. Предварительная настройка обеспечивает точное получение номинального расхода, обеспечивая оптимальный баланс установки.
- Автоматический регулятор на батарею Danfoss Eco дает точный контроль температуры, стоимости отопления. Прибор является электронным программируемым термостатом, регулирующим работу радиаторов, разработан для применения в домах, квартирах, коммерческих объектах. Пользователь может легко выбрать одну из предварительно загруженных программ или индивидуально запрограммировать термостат, соответственно потребностям. Имеет режим для отдыхающих – на время отсутствия жильцов, термостат снижает температуру, восстанавливает тепловой комфорт к моменту возвращения домочадцев. Имеет функцию открытого окна, благодаря которой термостат выключается в момент обнаружения значительного снижения температуры, например, при проветривании комнаты.
Терморегулятор Invena
Комплект Invena. Комплект осевой, включает:
- клапан, питающий и возвратный;
- термостатическую головку (M30 x 1,5);
- соединения (1/2″, 15 мм для установки из меди и 16 мм для PEX).
Предназначен для подключения радиатора в ванной. Максимальное рабочее давление: 10 бар.
Набор Herz
Комплект для радиатора с питанием сбоку. Включает:
- клапан питания (1/2″);
- обратный клапан (1/2″);
- термостатическую головку (с резьбой M28 x 1,5);
- соединения;
- колпачок красного цвета.
Типы термостатических головок
Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.
Ручная регулировка
Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.
Ручная термоголовка — самый простой и надежный вариант
Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.
Механическое регулирование
Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.
Газ и жидкость
Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.
Выносные датчики
Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.
С выносным датчиком
Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

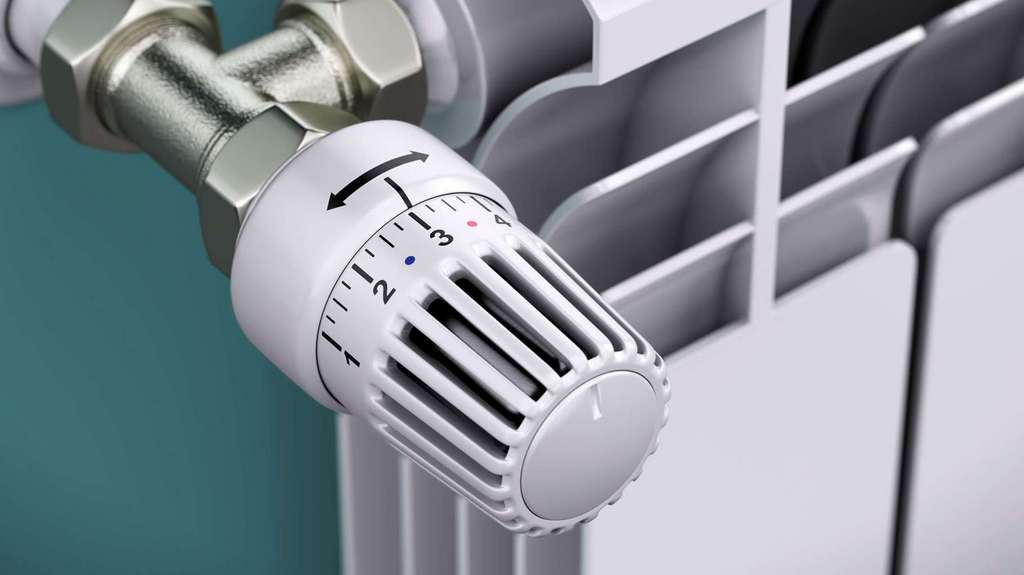

Термоголовка для радиаторов
Watch this video on YouTube
Электронное регулирование
Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.
Электронные терморегуляторы на батареи отличаются большими размерами
Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.
Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.
термостата living eco — Установка
Как выполнить настройку термоклапана
У каждого терморегулятора проводится заводская настройка, которая предусматривает стандартную установку, не всегда совпадающую с параметрами, которые вы желаете установить. Если, к примеру, хочется установить более тёплую или, наоборот, холодную температуру в помещении, можно провести перенастройку терморегулятора.
Сделать это возможно только тогда, когда отопление работает. Для этого потребуется наличие термометра. Его необходимо повестить в точке, в которой будет проводиться контроль состояния атмосферы.
- Необходимо закрыть двери, установить головку термостата в крайнее положение слева – полностью открыто. Температура помещения будет возрастать. Как только она повысится на 5-6 градусов, необходимо провернуть регулятор в правую сторону до упора.
- Температура радиатора станет меньше. Как только температура снизится до комфортной для вас температуры, медленно проверните регулятор в правую сторону и прислушайтесь. Как только от теплоносителя начнут исходить звуки, а радиатор потеплеет, необходимо остановиться. Запомните число, выставленное на рукоятке. Именно эту цифру потребуется установить для достижения нужного температурного режима.
Провести регулировку терморегулятора для отопительной батареи очень просто. Повтор данного действия необходимо произвести несколько раз.
Установка регулятора температуры на радиаторе отопления
Терморегулятор для радиатора отопления монтируется на входе в оборудование. О направлении теплоносителя подсказывает специальная стрелка. Если установить неправильно, то конструкция не будет функционировать. При соблюдении направления потока термостат можно поставить на вход и на выход.
Монтаж регулирующего устройства выполняется с учетом конкретной инструкции изделия
Перед установкой стоит обратить внимание на рекомендации в инструкции по высоте и другим параметрам. Множество конструкций размещается на высоте 50-60 см от пола
Если используется нижнее подключение, то необходимо подобрать высоту установки. При этом на термоголовке устанавливается меньшее температурное значение. Как вариант, можно провести настройку самостоятельно. Если устанавливается модель с выносным датчиком, то термоголовку можно монтировать на любой высоте.
Установка электронного устройства
Специалисты рекомендуют установить термостатическую головку в горизонтальном положении. Ели устройство будет направлено вверх, то вещество в цилиндре будет всегда находиться в нагретом состоянии и в комнате будет холодно. При установке датчиков температуры для отопления в системе однотрубного типа не стоит забывать о монтаже байпаса. Также стоит учитывать, что термоклапаны могут быть с обжимными или накидными гайками.
Обустройство термоклапана в различных системах
https://youtube.com/watch?v=uiHHFFVkuBY
Настройка конструкции
Чтобы конструкция правильно функционировала нужно провести настройку.
Правильная настройка и регулировка способствуют качественной работе всей системы
В комнате, где необходимо контролировать температуру, устанавливается термометр. Затем можно приступить к настройке:
- открывается поток теплоносителя. При этом термоголовка передвигается влево;
- показатель температуры повышается на 4-7 градусов;
- головка термостата поворачивается вправо, прикрывая тем самым поток теплоносителя. В помещении становится холоднее;
- после достижения подходящей температуры, нужно медленно приоткрывать вентиль. Вращение прекращается после того, как жидкость зашумит. На колпачке расположены цифры, на которые необходимо ориентироваться.
С помощью этих цифр проводится настройка оборудования
Регулировка терморегулятора представляет собой несложную процедуру, которая позволяет откалибровать конструкцию под определенные требования. Перед установкой и настройкой нужно ознакомиться с инструкцией. Чаще всего необходимо выполнить стандартную последовательность действий. Но для некоторых моделей существуют особые рекомендации.
От качества материала зависит работа устройства
Регулирующие устройства могут обладать тремя разновидностями головок, но любое изделие работает только на понижение температурного значения, а повысить его оно не может.
Качественный прибор обеспечивает эффективную работу радиатора
Виды термостатов для радиаторов отопления
В зависимости от принципа работы терморегуляторы подразделяют на механические и автоматические. Еще одна распространенная классификация – согласно чувствительной среде, которая наполняет сильфон. Так, устройства относят к жидкостным (проводник – вода) и газонаполненным (газ). Рассмотрим подробную классификацию, где терморегуляторы подразделяются на 4 основных вида в зависимости от потребностей пользователя и особенностей системы.
Механический термостат
Механический терморегулятор является самым дешевым, вследствие чего и самым распространенным вариантом.
Несмотря на то, что комплектация терморегуляторов остается одинаковой для разных типов, основные отличия – в способе управления. Так, механическая модель имеет вентиль с делением. Чтобы изменить температуру, достаточно повернуть вентиль на соответствующее деление.
Механика с электрическим управлением
Для выставления температуры такие установки используют вращающееся колесико. При достижении требуемой температуры внутренний ключ термостата замыкается и подается сигнал к основному механизму для открытия или закрытия клапана.
Термостат с электрическим сервоприводом
Устройство имеет сервопривод – маленький электродвигатель, заменяющий на корпусе механический вентиль. Управление осуществляется с помощью команд, подающихся от электронного термостата. Электронику устанавливают в любом месте в помещении для измерения актуальной температуры. В зависимости от температуры сервопривод вращает ось и действует на терморегулятор.
Электронные модели в системе отопления
Электронные терморегуляторы – боле удобный аналог механического.
Такой терморегулятор для батарей отопления повторяет принцип работы механического. Разница заключается только в том, что устройство имеет простой дисплей и кнопочное управление. За счет этого повышается цена и по сравнению с аналогами уменьшается погрешность в работе. Такие системы считаются наиболее прогрессивными и позволяют задавать температуру от суток до недели и более. Температура может выставляться по часам: минимальная, когда дома никого нет, и привычная в часы домашней активности.
Термоклапан — строение, назначение, виды

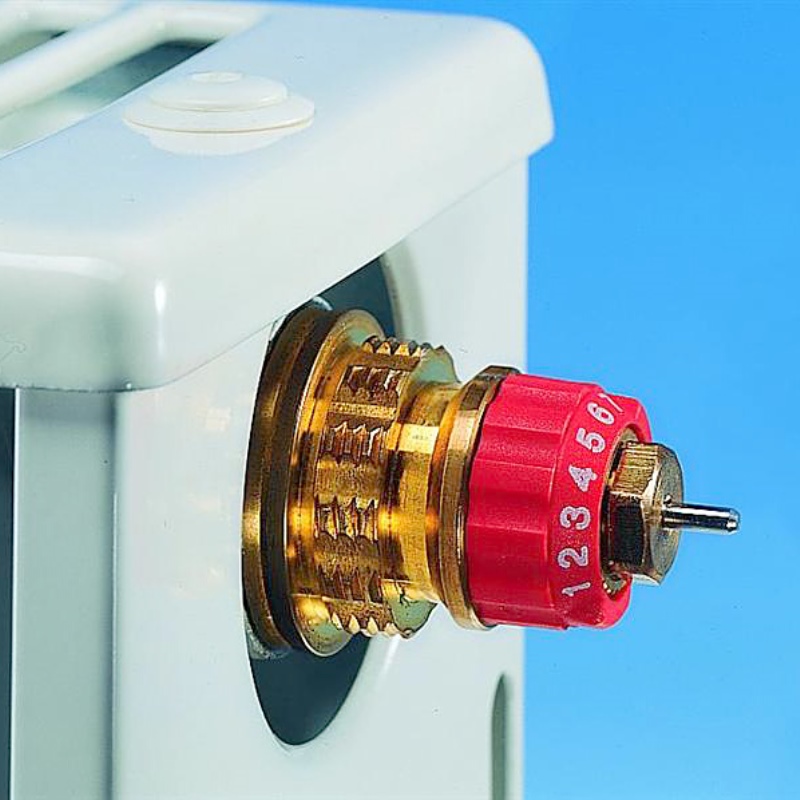

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.
Термостатический клапан в разрезе

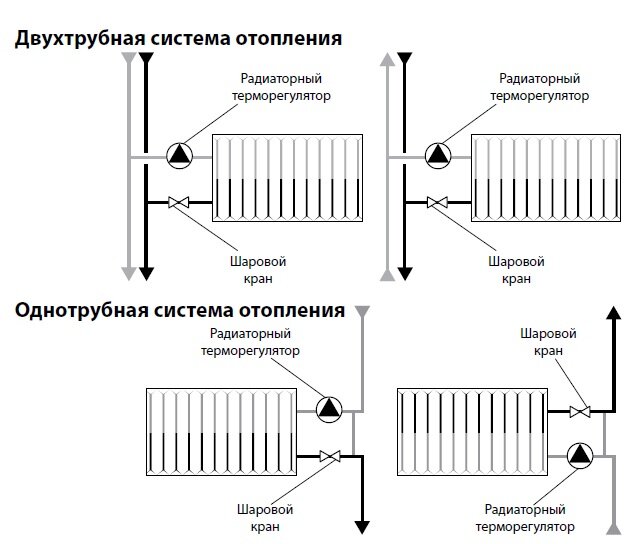

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.
На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.
Из каких материалов
Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:
- бронзы (с никелевым и хромированным покрытием);
- латуни (покрывают слоем никеля);
- нержавеющей стали. Корпуса обычно латунные или бронзовые с никелевым илихромированным покрытием
Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы
Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить
На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.
По способу исполнения
Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

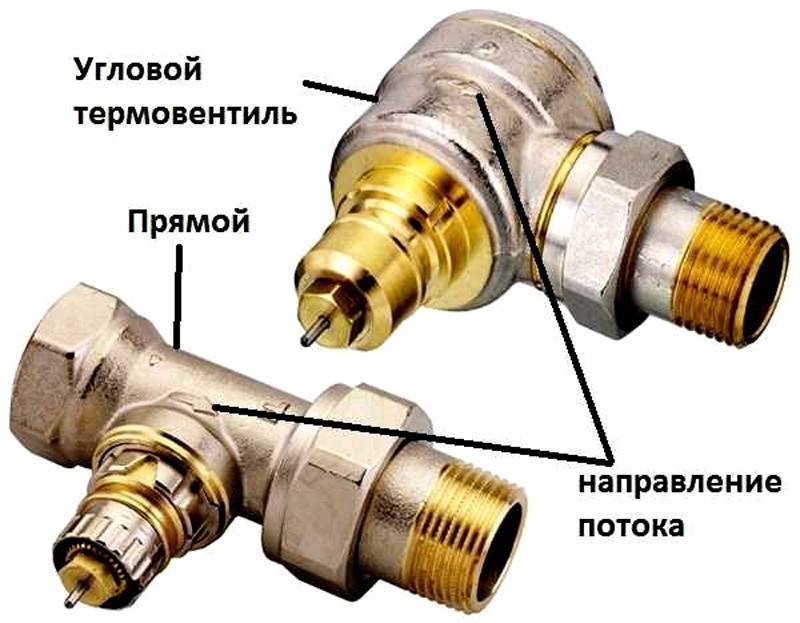

Прямой (проходной) клапан и угловой
| Данфос, угловой RA-G с возможностью настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 25-32 $ |
| Данфос, прямой RA-G с возможностью настройкой | однотрубной | 20 мм, 25 мм | Никелированная латунь | 10 Бар | 32 – 45 $ |
| Данфос, угловой RA-N с возможностью настройкой | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 30 – 40 $ |
| Данфос, прямой RA-N с возможностью настройкой | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 20 – 50 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN ,угловой с возможностью настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN ,угловой с возможностью настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN , прямой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-23 $ |
| BROEN , угловой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-22 $ |
| OVENTROP , осевой | 1/2″ | Никелированная латунь, покрытая эмалью | 10 Бар | 140 $ |
Что такое регуляторы для радиаторов центрального отопления
Для того чтобы понять что такое терморегулятор, расскажем о пользе такого прибора. Как все мы знаем, в квартирах многоквартирного дома сложно добиться одинаковой температуры во всех помещениях. Кроме того, вовсе необязательно круглосуточно и каждый день поддерживать один и тот же температурный режим. Различаются и нормы температуры в разных помещениях.
Так, на кухне вполне комфортно себя можно чувствовать даже при плюс 19 градусах; а вот если в ванной этот показатель будет ниже плюс 24-26, то в этом помещении будет не только некомфортно, но и сыро. А для детской комнаты обогрев должен обеспечивать температуру на уровне 23-24 градусов. Более того, для детей постарше этот показатель также меняется – на 21-22 градуса по Цельсию. В то же время для остальных комнат норма будет составлять 18-22 градуса.
Регулировка батарей отопления
К этому можно добавить, что по ночам температуру можно понижать во всех комнатах квартиры; это способствует более комфортному сну. А если жильцы на некоторое время уезжают, то зачем в их отсутствие поддерживать высокую температуру? Во всех описанных ситуациях только специальный термостат на радиаторе может обеспечить в комнате комфортный микроклимат. При этом воздух в помещении не будет перегреваться, и, соответственно, пересушиваться. А вообще следует сказать, что качественный терморегулятор решает сразу ряд проблем, например:
- в комнатах разного назначения обеспечивается разный температурный режим;
- уменьшается количество расходных материалов для обслуживания отопительной системы чуть ли не вполовину и увеличивается ресурс котла;
- появляется возможность для аварийного отключения и ремонта радиатора без перекрытия всего стояка;
- повышается КПД батареи и увеличивается ее теплоотдача.
Устройство термостата
Конструкция термостатов всех видов и производителей имеет общую схему. Устройство содержит три основных блока: температурный датчик, настроечный блок, блок управления. Термочувствительный элемент устройства выполняет контроль уровня температуры окружающей среды.
В случае изменения температуры в ту или иную сторону фиксируются сенсором и передаются в виде электрических сигналов в блок управления, который преобразует сигнал по заданной программе и передаёт команды на устройства исполнения: электромагнитному реле, механическому клапану прибору, обрабатывающему сигнал.
Завершающий этап. Правильная настройка терморегулятора
Когда радиатор с установленным на нём терморегулятором окажется вновь подключённым к стояку, необходимо заняться его настройкой. Владельцам электронных приборов нужно только обозначить желаемую температуру на экране. В некоторых моделях можно регулировать интенсивность обогрева в зависимости от времени суток и даже дней недели. Это удобно, если термостат установлен на даче, куда хозяева наведываются исключительно по выходным.
С механическими приборами контроля тепла работы чуть больше. Для начала следует минимизировать потери тепла: закрыть все окна, двери, отключить вытяжку на кухне. Затем нужно:
Расположить в комнате термометр. Добиться максимальной теплоотдачи батареи – повернуть головку прибора до конца влево и полностью открыть клапан. Когда температура поднимется на 5-6°C, прекратить подачу теплоносителя – повернуть головку прибора по максимуму вправо. Подождать, пока столбик термометра выдаст оптимальный показатель. После этого постепенно открывать клапан до того момента, пока не станет слышен шум воды
Обратите внимание: головка термостата при этом должна стать тёплой. Частный дом, квартира или коттедж – терморегулятор пригодится в любом жилье, хозяева которого хотят бережно тратить топливо, но при этом жить в комфортных условиях
А чтобы прибор исправно служил на протяжении долгого времени, выбирайте модели, имеющие сертификат и гарантию от производителя
Частный дом, квартира или коттедж – терморегулятор пригодится в любом жилье, хозяева которого хотят бережно тратить топливо, но при этом жить в комфортных условиях. А чтобы прибор исправно служил на протяжении долгого времени, выбирайте модели, имеющие сертификат и гарантию от производителя.
Лучевая система + сервопривод + комнатный термостат
Все преимущества терморегуляторов
Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.
Такое компактное, но такое полезное приспособление
Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.
В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:
- Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
- Удобная регуляция температуры во всех комнатах.
- Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
- Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.
Терморегулятор на выходе из батареи
Достоинства современных терморегуляторов
Модели терморегуляторов, которые выпускаются в настоящее время, не только удобны в использовании, но и имеют эстетичный внешний вид подходящий к интерьеру практически любого помещения.
Стоит отметить, что монтаж данных приборов несложен не только в новых отопительных системах, но и в действующих. Кроме этого, по оценке специалистов, они имеют достаточно большой эксплуатационный срок, на протяжении которого практически не требуется профилактическое и техническое обслуживание. После установки терморегуляторов отпадает необходимость в регулировании температурного режима, путем открытия окон или дверей.
Терморегулятор для батареи отопления
Температурный диапазон для нормальной работы данного прибора составляет 5–27 °C, вы можете сами подобрать необходимый температурный режим и он будет поддерживаться в помещении с точность до 1 °C. Кроме этого термостат установленный на радиаторе позволяет предупредить излишнее нагревание воздуха в помещении прямыми солнечными лучами, электробытовыми приборами или скоплением большого количества людей.
Терморегуляторы способны не только создать тепловой комфорт в помещении, но и обеспечить равномерное распределение теплоносителя по всей системе отопления. В том случае если прибор установлен на котле, абсолютно все радиаторы будут иметь одинаковую температуру даже те, которые находятся на максимально удаленном от него расстоянии.
Стоит отметить, что при установке терморегулятор лучше всего начать с тех помещений, в которых наблюдаются резкие температурные колебания, например, кухня, комнаты, находящиеся на солнечной стороне, или гостиная, в которой может собраться одновременно большое количество людей.
Довольно часто терморегуляторы используются в автономных системах отопления, поскольку при их установке затраты топлива сокращаются на 25%. Это, в свою очередь, уменьшает количество вредных отходов, полученных в результате его сгорания, и снижает стоимость отопления.
Достоинства применения в системе отопления терморегуляторов довольно значительны, особую эффективность их использования можно отметить в частных домах и коттеджах, ведь в этом случае установка данных приборов окупается за счет экономии топлива буквально за год.
Установку терморегуляторов в частных домах следует начинать с верхних этажей, поскольку обычно имеется существенная разница между температурой на нижних этажах и температурой верхних помещений.
Высокую экономическую эффективность могут обеспечить панельные радиаторы, имеющие значительную скорость реакции на открытие и закрытие клапанов термостата.
При выборе терморегулятора стоит обратить внимание на наличие сертификата качества и соответствия, у качественных приборов всегда имеются такие документы. Эксплуатационный срок службы таких изделий достигает 20 лет
Установка терморегулятора на радиатор отопления
Игольчатый вентиль
Данное устройство обычно монтируют в системе теплоснабжения перед манометром. Вентиль плавно и эффективно изменяет поток теплоносителя, понемногу перекрывая его. Особенность конструкции этого устройства заключается в том, что ширина прохода в нем меньше в два раза.
Например, при установке дюймовых труб и такого же сечения игольчатого вентиля, его пропускная способность составит только ½ дюйма. В результате каждое вмонтированное в систему устройство снижает этот параметр. Несколько изделий, установленных последовательно, к примеру, в однотрубной конструкции, приводят к тому, что последние приборы будут чуть теплыми или станут холодными.
Поскольку проход сильно сужается, игольчатое устройство не рекомендуется устанавливать при решении проблемы, связанной с тем, как регулировать температуру батареи, поскольку ее теплоотдача сильно понижается.
Увеличить ее можно следующим образом:
- сняв вентиль;
- увеличив количество секций вдвое;
- поставив устройство, у которого в два раза больше соединительные муфты.
Другие модели
Терморегуляторы с датчиком для измерения температуры воздуха на сегодняшний день считается самым точным. Но тут стоит совершенно другой вопрос, который касается именно температурного датчика. Потому что есть датчики, которые устанавливаются внутри помещения, а есть, которые выносятся за пределы дома, то есть, устанавливаются на улице. Поэтому вопрос звучит так, какой из двух вариантов лучше?
Идеально, если использовать именно второй вариант. Почему? Потому что датчик сразу же будет реагировать на изменение погоды. Представьте ситуацию с внутренним прибором контроля. К вечеру температура воздуха зимой начинает сильно снижаться. В доме же еще она нормальная. То есть, пройдет часа два, чтобы внутренний датчик среагировал на изменение температуры. А за это время, пока обработаются данные, пока сигнал дойдет до клапана, дом уже может остыть. Поэтому в данном случае необходима оперативность, чем и обладает датчик на улице.
Конечно, он должен обладать некоторыми защитными качествами, как защита от воды, ветра и солнечных лучей, что повышает его стоимость. Но все эти затраты перекрываются комфортом внутри дома и экономией энергоносителя.
Что касается термодатчиков для контроля горячей воды в системе водяного отопления, то их модельный ряд очень широк. Здесь не только простые по конструкции приборы, которые устанавливаются на патрубок системы около радиатора, но и достаточно сложные электронные аналоги с выносными термодатчиками. Правда, их конструкция немного отличается от термостатов, которые, к примеру, устанавливаются на теплых полах или масляных радиаторах. Но суть работы у всех одинаковая, потому что в основе своей они должны контролировать температуру или воздуха, или воды, или синтетического масла.
