Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Как подключиться к водопроводу и врезать трубу

Качественно выполненный центральный водопровод имеет специальные железобетонные колодцы, в ближайшем из которых проектной документацией предусмотрена врезка. Он может отсутствовать или располагаться слишком далеко. Если главная магистраль проходит по индивидуальному участку, практичнее устроить собственное сооружение.

Подключение к водопроводу.

Для подключения дополнительных пользователей на стальных трубах предусмотрены отводы. Может оказаться, что они отсутствуют. Тогда врезку осуществляют, используя хомуты, или приваривают резьбовые переходники.

Монтаж выполняют таким образом, чтобы оставалось место для осмотра и обслуживания специалистами организации, осуществляющей эксплуатацию водопровода. Для врезки в магистраль из пластика понадобятся специальный хомут, запорный кран и трубы.

Правила прокладки труб в доме

При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.

Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:

• для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
• для трассы протяженностью около тридцати м – Ф25 мм,
• длиной более сорока пяти метров не менее – 32 мм.

Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:

1. 25 мм при потреблении 30 л/мин,
2. 32 мм при потреблении 50 л/мин,
3. 38 мм при потреблении 75 л/мин.

Применение труб REHAU

Всемирно известная компания REHAU выпускает высококачественные трубы и комплектующие, с их помощью легко и просто можно смонтировать водопровод рехау в доме

Важно, что для монтажа труб нужно использовать только инструмент компании REHAU. Это специальные клещи с насадками под нужный размер и натяжка для надежной фиксации муфт

Для работы с этим инструментом требуется определенный навык, чтобы качественно смонтировать водопровод rehau в доме. Если же владелец не уверен в своих силах и не знает, как провести водопровод в дом, то к его услугам множество компаний, которые профессионально выполнят эту работу.

Выбор материалов

Выбор материалов определяется различными факторами:

• интенсивность водопотребления;
• бюджет;
• параметры системы.

Материал

На рынке представлены трубы из различных материалов:

1. Полипропиленовые. Изготавливаются из термопластических материалов, а также их композиций. Основное преимущество — стойкость размораживанию. Обладают превосходными техническими характеристиками. Для установки нужно использовать специальное оборудование.
2. Стальные. Изделие на основе полного профиля. Стальные трубы обладают высоким качеством и небольшой ценой. Увеличить крепость стальных труб можно двумя способами (сварный и цельнотянутый). Главный недостаток — подверженность коррозии.
3. Металлопластиковые. Это композитные трубы. Они состоят из двух или более компонентов. Такие коммуникации соединяются без сварки. Металлопластиковые трубы обладают устойчивостью к образованию отложений.
4. Медные. Обладают превосходными эксплуатационными качествами. Однако имеют высокую стоимость.

Диаметр

Если вы выберите неправильный диаметр труб, тогда при движении воды по коммуникациям может возникать неприятный шум. Поэтому к выбору материалов необходимо отнестись весьма серьёзно.

Для того чтобы выбрать диаметр труб нужно провести расчёты. Сначала вам нужно выбрать общую протяжённость линий.

Этот параметр является отправной точкой:

1. Трубы с максимальным диаметром (32 мм) подходят для длинных линий (20 м).
2. Трубы со средним диаметром (25 мм) подходят для стандартных веток (30 м).
3. Трубы с небольшим диаметром (16–20 мм) подходят для маленьких линий (10 м).

Правильный выбор строительных материалов позволит сэкономить денежные средства. Эксперты рекомендуют тщательно выбирать диаметр коллекторной трубы. Если неправильно выбрать диаметр, тогда могут появиться различные нарушения в работе всей системы.

Каждый кран имеет стандартную пропускную способность — 5 л. Нужно тщательно подсчитать, сколько воды собирается в пиковые моменты.

После этого, нужно выбрать диаметр коллектора:

• При расходе 75 л потребуется коллектор диаметром 38 мм;
• При расходе 50 литров потребуется коллектор диаметром 32 мм;
• При расходе 30 л потребуется коллектор диаметром 25 мм.

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

• насосы;
• накопительные емкости;
• гидроаккумуляторы;
• различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

1. Подключается шаровой кран для открытия/закрытия подачи воды.
2. Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
3. После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость – нижней.
4. Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
5. Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress – на 80 л.

Выбор труб для системы водоснабжения

Система водоснабжения в частном доме или на даче может быть проведена с использованием труб из различных материалов, каждый из которых со своими достоинствами и недостатками:

1. Медь. Лучший материал для труб системы водоснабжения по всем показателям: не подвержен коррозии, не боится ультрафиолета, не может быть испорчен микроорганизмами, не расширяется и не сужается из-за перепадов температуры и давления. Единственный недостаток — высокая цена, поэтому разводка медных водопроводных труб применяется крайне редко.

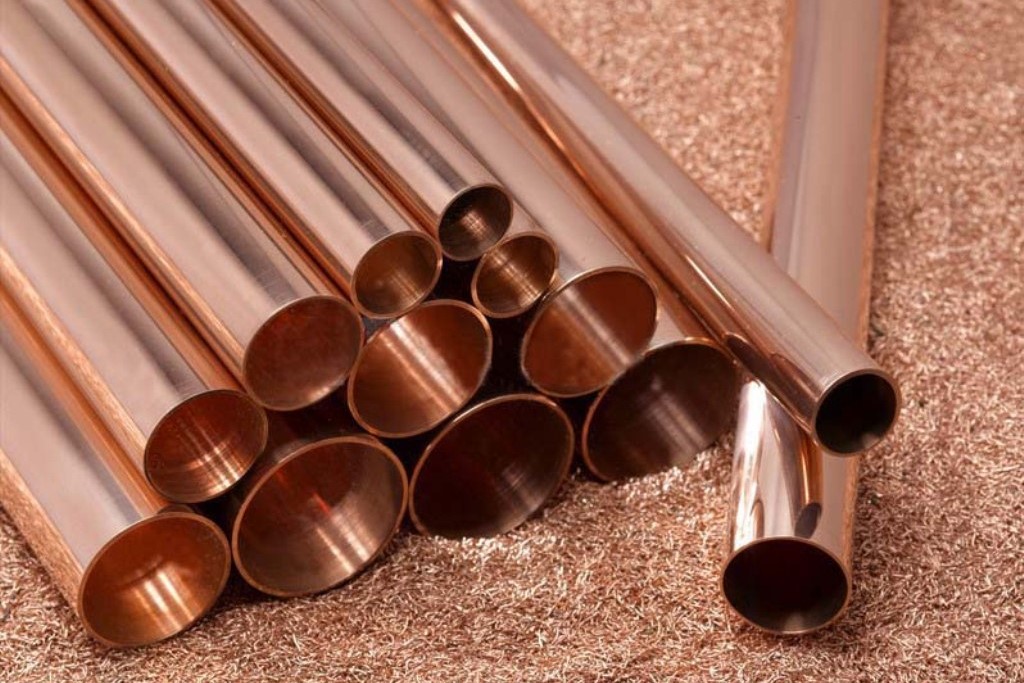

Медные трубы.

Металлопластик. Алюминиевые трубы, защищенные с обеих сторон пластиком, являются отличной альтернативой медным. Они не подвержены коррозии и воздействию ультрафиолета, отлично гнутся. Среди недостатков стоит отметить боязнь высоких температур (более 95 градусов). Поэтому если планируете разводку металлопластиковыми трубами, заранее узнайте о температуре подаваемой воды (если подключаетесь к магистральному водопроводу) и следите за правильностью работы котла. Разводка металлопластиковых труб возможна своими руками. Главное – максимально герметично соединить все стыки

В процессе эксплуатации важно регулярно проверять качество резьбовых соединений и в случае необходимости подтягивать их

1. Сталь. Классический вариант, используемый еще со времен СССР. Достоинства материала: прочность и долговечность, недостатки: быстрое появление ржавчины и сложность монтажа из-за необходимости нарезать резьбу во всех местах соединения элементов или проведении сварочных работ.

1. Полиэтилен. Трубы из полиэтилена отлично подходят для разводки горячей и холодной воды, так как отличаются устойчивостью к перепадам температуры и хорошей пластичностью, что существенно облегчает монтаж. Собираются ветки из данного материала путем сваривания элементов, однако если выбрать сшитый полиэтилен, монтаж осуществляется с помощью соединяющих фитингов.

1. ПВХ. Данный материал способен вступать в химическую реакцию, поэтому не рекомендован для домашнего водопровода.

1. Полипропилен. Разводка полипропиленом — бюджетный вариант для прокладки водоснабжения в доме. Системы из полипропиленовых труб долговечны, не боятся коррозии и легко монтируются с использованием сварочного аппарата, поэтому в настоящее время так распространены.

При подборе труб не забывайте о том, какой способ прокладки (последовательный или коллекторный) вы выбрали, так как от этого во многом зависит стоимость системы. Трубы с лучшим соотношением цена/качество – полипропиленовые, при их покупке учтите, что для прокладки горячего водоснабжения необходимо выбрать армированные элементы.

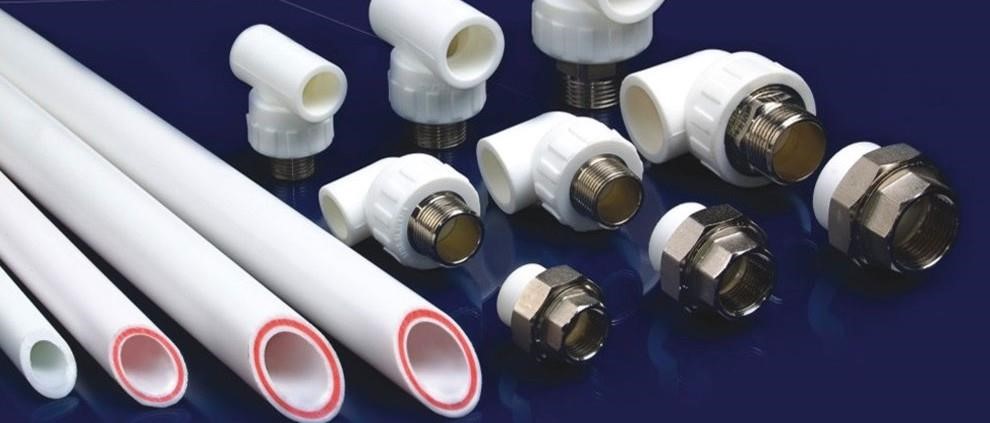

Полипропиленовые трубы и соединительные элементы.

Подбор сечения трубопроводов

Перед закупкой материала подберите диаметр трубопровода на всех участках системы. Если он будет слишком маленьким – скорость потока будет высокой, что приведет к сильному шуму, если большим – на закупку вы потратите больше средств, а трубы будет сложнее спрятать. Оптимальная скорость движения воды в системе – 2 м/с.

При тройниковом способе прокладки диаметр зависит от количества последовательно подключенных сантехнических приборов и рассчитывается индивидуально для каждой ветки. При параллельном подключении достаточно знать протяженность участка:

• если участок имеет протяженность менее 10 метров, внутренний диаметр трубопровода должен составлять от 16 мм до 20 мм.
• до 30 метров – 25 мм.
• более 30 метров – 32 мм.

При последовательном подключении основной параметр для расчета – пропускная способность трубы. Например, один кран в среднем пропускает 5-6 литров воды в минуту. При подсчете просуммируйте пропускную способность сантехнического оборудования, которое может быть включено одновременно, и в зависимости от этого подбирайте диаметр. Трубопровод с сечением 25 мм способен пропустить 30 литров в минуту, 32 мм – 50 л/мин, 38 мм – 75 л/мин.

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения – схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Монтаж водоснабжения

Монтаж осуществляется от источника питания к потребителю. Начинается монтаж с установки насоса в скважину либо насосной станции для колодца.

Монтаж насоса

Насосная станция устанавливается на поверхности. Можно её поместить в доме, что упростит контроль, но она шумная в работе. Наиболее подходящее для нее место – подсобное помещение.

Погружной насос опускается в глубокую скважину. К агрегату подсоединяется трос, чтобы закрепить его на нужной глубине. С помощью переходника или хомута крепится гибкий шланг, по которому подается вода в гидроаккумулятор.

Монтаж гидроаккумулятора

Гидроаккумулятор предназначается для поддержания стабильного давления в водопроводе и предохраняет насос от холостого хода. Такое устройство является необязательным элементом системы, устанавливается оно в двух случаях:

• для увеличения напора воды в системе;
• при перебоях с подачей воды.

Как выглядят гидроаккумуляторы

Монтируется гидроаккумулятор в самой высокой точке системы водопровода, но чтобы к нему был доступ. Из накопительной емкости выходит тройник, на котором установлена запорная арматура. Два других выхода направляются к холодному коллектору и водонагревателю.

Устройство коллектора

Коллектор предназначен для равномерного распределения напора в трубах для всех потребителей. Количество труб коллектора зависит от числа сантехнических приборов, которые являются потребителями.

Коллектор холодной воды

Холодная вода от насоса или фильтра подводится к коллектору. Перед ним устанавливается запорная арматура со сливным краном, чтобы в случае необходимости можно было отсоединить коллектор от трубы.

Для лучшего качества воды монтируются фильтры. Они должны быть установлены перед коллектором и бойлером.

Второй поток направляется к бойлеру, который выполняет подогрев воды до нужной температуры и подается в горячий коллектор, где происходит распределение по потребителям.

Каждый выход коллектора имеет запорный кран и, в случае ремонтных работ одного прибора, вся система продолжает бесперебойно работать. От распределителя к каждому прибору прокладывается отдельный трубопровод холодной и горячей воды. Для частного дома и квартиры лучшим выбором являются полипропиленовые трубы.

Разводка труб

Как паять полипропиленовые трубы своими руками:

Определяются размеры труб для разводки, они нарезаются необходимой длины. Нарезка легко выполняется своими руками при помощи специальных ножниц

Важно следить, чтобы лезвие ножниц находилось перпендикулярно трубе. На краях отмечается глубина спайки

Место спайки должно быть тщательно очищено от грязи и пыли. На паяльник устанавливается насадка соответствующего диаметра. Паяльник включается и разогревается до нужной температуры. Труба продвигается в насадке паяльника до отметки. Через 7 секунд насадка снимается, и трубы соединяются. Их нужно немного подержать, но при этом не вращать.

Спайка водопроводных труб

Монтаж водопровода

Прокладка водопровода выполняется от коллектора к каждому потребителю в следующей последовательности:

1. Распределитель имеет краны для каждого трубопровода, если нет, то устанавливается запорная арматура.
2. От крана выводится труба.
3. Следующая труба соединяется фитингом при помощи паяльника.
4. Для поворота устраивается угловой фитинг.
5. Чтобы подогнать трубы по размеру, их обрезают специальными ножницами.
6. К стене монтируются клипсы, с помощью которых труба крепится к стене.
7. Подключаются приборы потребления воды (смесители умывальника, душа, мойки; компакт; стиральная и посудомоечная машины и другие).

Разводка труб в доме

Существует несколько рекомендаций, которые желательно выполнять:

• Если трубы проходят сквозь стены, то в месте прохождения желательно оградить трубу кольцом, чтобы избежать их контакта.
• Расстояние между трубами должно составлять 200-250 мм для удобства ремонтных работ.
• Необходимо закрепить трубы при помощи специальных клипс, смонтированных на стене. Крепления устанавливаются в углах, а на ровных участках располагаются на расстоянии 1500-2000 мм.
• Необходимо минимизировать углы и повороты в трубопроводе.
