Сборка щита
Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.
Этапы разводки электропроводов и кабелей
Далее вы сможете узнать, как монтируется электропроводка в доме своими руками – это пошаговые действия и некоторые схемы, которые могут при этом пригодиться. Возможно, такой подход к работе покажется вам несколько бюрократическим, но существуют правила устройства электроустановок или ПУЭ, что является непреложной инструкцией, которая порой может спасти жизнь человеку, который влез не туда, куда следует. Дело в том, что каждый пункт этих Правил написан на чьей-то травме или даже жизни, так что нарушать их не просто нет смысла, а попросту равносильно балансированию над пропастью на гнилой верёвке.
Разметка трассы в плане дома или на стенах
Все трассы должны проходить либо строго вертикально, либо строго горизонтально
Цель любой электрической разводки проводов и кабелей, это доставка электропитания в точки её потребления какими-либо приборами и устройствами. Но при этом прокладываемые трассы не должны служить помехой для монтажа других аксессуаров, используемых в помещении, например, навесных шкафов, картин или зеркал. Для того чтобы случайно не перебить провод при сверлении стены, все трассы прокладываются в строго вертикальном или строго горизонтальном направлении – это отмечается либо при проектировании дома, либо просто на стенах, если это замена проводки. Все розетки и выключатели подключаются по вертикали. Если по периметру комнаты получается несколько розеток на одном уровне, и вы не хотите каждую из них заводить в щиток – это нормально, но не следует их параллелить между собой одним горизонтальным проводом. Лучше под потолком установить дозу, поднять подключение по вертикали и там горизонтально завести все провода в эту дозу, где и будет параллельное соединение с подключением к общему проводу питания.
Примечание. О выборе нужного сечения провода мы уже говорили, поэтому специально создавать для этого раздел в пошаговой инструкции нет смысла.
Сверление и штробление стен
Если в доме не подразумевается монтаж гипсокартона на стенах или подвесных потолков любого типа, то все проводки укладываются в штробы, либо под слой штукатурки. Во втором случае всё несколько проще – провод или кабель прибивают к стене клипсами, а сверху закрывают его слоем штукатурки или стартовой шпаклёвки. Такой вариант очень удобен и не требует укладки проводки в кабель-канал – ни в прямой, ни в гофрированный.
Другое дело, если на стенах уже есть штукатурка, но проводка ещё не разведена – её приходится утапливать в штробы, а их долбёжка, это не всегда лёгкая, зато всегда пыльная работа. Для этого н стене болгаркой и диском с алмазным напылением режут две параллельные линии глубиной не менее 2-4 см, а расстояние между ними зависит от количества прокладываемых проводов. Затем перфоратором с зубилом в режиме удара выбивают полоску между двумя резами, образуя канавку для укладки. Отверстия для подрозетников делают победитовой корончатой фрезой диаметром 60 мм. Проход сквозь стену для любых проводов и кабелей делают победитовым сверлом нужного диаметра (обычно такие проходы нужны для двух параллельных розеток в разных комнатах и тогда используют сверло ø 6-8 мм).
Монтаж электропроводки
Если проводить все кабели по штробам, то их придётся как-то фиксировать для удобства, чтобы они не выпадали оттуда, пока их не заделают полностью штукатуркой или шпаклёвкой. Здесь опять-таки можно использовать клипсы, но учитывая ширину канавки, это, как минимум, неудобно и, как максимум, невозможно. Поэтому их точечно крепят алебастром – именно алебастром, а не гипсовой или полимерной шпаклёвкой. Дело в том, что затвердевание шпаклёвки происходит относительно долго, а вот алебастр застывает за считанные минуты, но для того чтобы он удержал провод в штробе, достаточно и 30 секунд.
Рекомендация. В местах подключения светильников, розеток и выключателей следует оставлять петли или поводки длиной до 10 см.
Схемы – бонус
В конце хочу оставить две схемы подключения, это двойной выключатель для люстры и проходной выключатель в коридор.
Схема подключения люстры через двойной выключатель
Схема проходного выключателя (можно собирать без соединительной коробки)
Сложности демонтажа проводки
Чтобы провести аккуратный демонтаж старой электропроводки, нужно знать схему расположения каналов. К сожалению, найти такую схему практически невозможно, что представляет несомненную сложность для проведения подобных работ. К тому же, электропроводку могли прокладывать не только в стенах. Потолок, места прилегания боковых и верхних панелей тоже нередко использовались для этих целей.
Демонтаж электропроводки требует существенных трудозатрат и большого перечня инструментов и материалов. Если Вы не готовы к таким работам, лучше сразу переложить их выполнение на квалифицированного электрика, который выполнит демонтаж более оперативно и намного качественней, чем Вы. Если Вы всё же решили проделать все операции самостоятельно, запомните важные правила:
- Не выполняйте штробление в несущих стенах, особенно в горизонтальном направлении. Это может существенно ослабить конструкцию всего здания.
- Не увлекайтесь штроблением. Новую электропроводку по возможности следует монтировать в старые, уже имеющиеся каналы.
- Если каналов не хватает, выполните дополнительные штробы глубиной не более 10 мм за счёт перфоратора или штробореза, и с помощью дюбелей закрепите в них провода.
- Любые отделочные работы можно проводить только после проверки исправности вновь проложенной электросети.
Выполнение монтажных работ
Любые ремонтные работы, связанные с электричеством, требуют вскрытия распределительной коробки. Проверяя напряжение, воспользуйтесь специальным индикатором. Если напряжение отсутствует, это является свидетельством неправильного подключения или перелома проводов.
Перед проведением любых электротехнических работ следует отключить пробки в распределительном щитке. Это обеспечит безопасность и позволит выполнять любые ремонтные операции на электротрассе без угрозы поражения электротоком.
Необходимо учитывать и другие противопожарные и строительные нормы:
- разделительные коробки, выключатели, счётчики и розетки должны быть установлены в легкодоступных местах;
- ГОСТ рекомендует устанавливать розетки на высоте 60 см, выключатели ― на высоте 90 см;
- розетки нельзя устанавливать вблизи металлических предметов (труб или радиаторов), минимальное расстояние от них не должно быть меньше 0,5 м;
- количество розеток в жилом помещении рассчитывается исходя из общей площади помещения ― одна розетка на 6 м2, при этом на кухне не должно быть менее 3 розеток;
- санузел оборудуют розетками с влагозащитой;
- при выборе выключателей и розеток лучше остановиться на изделиях с керамической основой и медными контактами;
- проложенные в вертикальном положении кабеля должны отступать от оконных и дверных проёмов на минимальную «дистанцию» — 100 мм.
Необходимо сказать несколько слов о геометрии прокладки электрокабелей в квартире.
Все провода должны прокладываться исключительно по вертик. и горизонт. линиям, с поворотами кабеля строго под углом 90. Такое расположение позволит исключить риск повреждения электропроводки при навешивании картин или других элементов декора.
Можно ли обойтись без штробления?
Штробление является долгим и сложным процессом, во время которого образуется большое количество пыли.
И если во время капитального ремонта это не является слишком большой проблемой, то в остальных случаях не все хозяева квартир готовы смириться с такими неудобствами.
Поэтому сохраняет актуальность вопрос: как поменять проводку в панельном доме без штробления? Замену электропроводки можно осуществить открытым способом, когда провода прокладываются прямо по стенам. Такой метод не нарушит дизайна Вашей квартиры, поскольку провода можно закамуфлировать специальными плинтусами или зашить панелями из гипсокартона.
После разметки стен с указанием установки розеток, выключателей и светильников, к которым необходимо проложить электропроводку, провода закладываются в плинтуса и крепятся к стенам. Обязательным этапом такого способа является проверка сопротивления изоляции, и только после получения удовлетворительных результатов можно подавать напряжение.
У открытой проводки имеются свои недостатки:
- повышенные расходы на приобретение крепёжных и других материалов;
- незначительное уменьшение жилой площади квартиры из-за использования гипсокартонных панелей.
Частичная замена электропроводки
Далеко не всегда ситуация требует полной замены проводки. Нередко можно обойтись ремонтом отдельного участка электросети. Определив место деформации провода и обесточив электропроводку, можно начинать ремонт.
Неисправную розетку вынимают из подрозетника и отсоединяют питающие её провода.
Про распаячные коробки
Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.
Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.
Электропроводка в старых домах. Типовые схемы электропроводки в квартире
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В предыдущей статье я рассказывал Вам про подготовку к замене электропроводки в квартире. Вот ссылочка на эту статью . Итак, приступим к дальнейшему изучению материала.
Но прежде, чем начать изучение новых схем, нужно хорошо познакомиться с существующими типовыми схемами и проектами.
Я еще раз повторю Вам, что для замены электропроводки в квартире необходимо разработать проект, и по-другому быть не может. Потому как возникает много немаловажных вопросов, которым необходимо уделить достаточного внимания:
- расчет мощности устанавливаемого оборудования
- выбор сечения проводов и кабелей
- выбор аппаратов защиты (автоматы, УЗО, дифавтоматы)
- выбор счетчика электрической энергии
- место установки квартирного щитка
- место установки розеток и выключателей
- др.
Вот несколько примеров для наглядности: проект электроснабжения офиса и проект схемы электропроводки магазина «Промтовары» .
В старых домах и квартирах существует несколько типовых схем.
1. Схема старой электропроводки в квартире с электрическими плитами
В этой схеме защитный проводник PE применяется только для электрической плиты. Для групповых линий он не используется.
Чаще всего питание электроплиты осуществляется трехжильным алюминиевым проводом сечением 4 кв. мм, например, АППВ (2х4), а питание групповых линий – двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, АППВ (2х2,5).
Читайте статью о том, как подключить электроплиту по современным нормам и требованиям.
2. Схема старой электропроводки в квартире с газовыми плитами
В квартирах с газовыми плитами защитный проводник PE вообще отсутствовал, а вводной кабель и групповые линии выполнялись двухжильным алюминиевым проводом сечением 2,5 кв. мм, например, все тем же АППВ (2х2,5).
Рекомендую почитать Вам следующие статьи:
- схема этажного щита
- аварийное состояние подъездного щита (разбираем причины)
Недостатки старой электропроводки
В наших квартирах, построенных еще лет 20-40 назад, нормы и требования к электропроводке были другие, поэтому электропроводка выполнялась по старым требованиям:
- алюминиевыми проводами, рассчитанная не небольшие электрические мощности и нагрузки
- с системой заземления TN-C , т.е. отсутствие защитного проводника РЕ
- отсутствие защиты от поражения человека электрическим током ( дифференциальные автоматы , УЗО )
Эксплуатация старой электропроводки ОЧЕНЬ опасна для жизни человека. Не редки пожары из за коротких замыканий .
Если это Вам не безразлично на свою безопасность, то необходимо периодически проверять качество своей электропроводки. Вам в этом поможет любая электротехническая лаборатория (ЭТЛ) по месту Вашего проживания. У нее для этого имеется ряд специальных приборов. Также необходимо в обязательном порядке переходить на систему заземления TN-C-S. Об этом читайте здесь .
Приведу наглядный пример: Вы купили себе в квартиру ванну джакузи, стиральную машину или посудомоечную машину. Прочитали паспорт и инструкцию по эксплуатации, в которой говорится, что питание ванны должно осуществляться от сети 380/220 (В) с системой заземления TN-C-S (3-х проводная сеть — фаза, ноль и земля) и в линии обязательно должно быть установлено устройство защитного отключения (УЗО) или дифавтомат.
Подготовка материалов
Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:
- Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
- Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
- Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
- Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
- Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
- Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.
Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.
В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.
Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

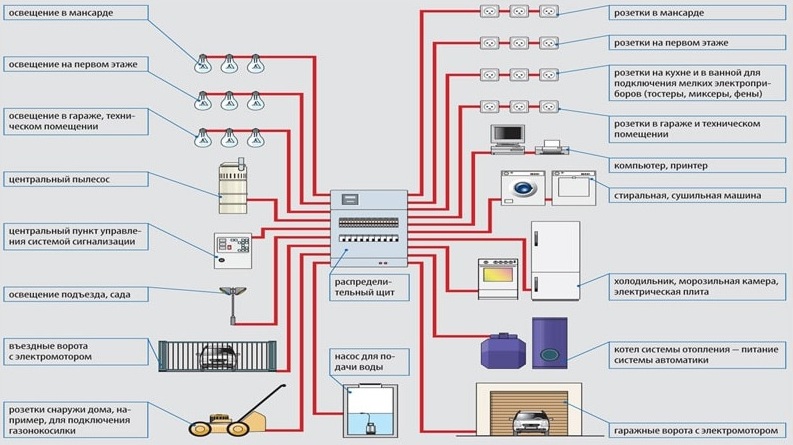

План электропроводки
Монтаж новой проводки
Теперь непосредственно о том, как самому поменять проводку в квартире. Новый кабель можно уложить двумя способами: открыто и скрыто. Но независимо от типа электропроводки первым делом устанавливается щит.
Монтируем распределительный щиток
В современных квартирах для распределительного щита есть специальное место в виде ниши, к которой подходит силовой кабель. Тогда все хлопоты сводятся к закреплению в ней щитка и установки в него автовыключателей и УЗО, подключенных к кабелю.
В советских квартирах щит делают навесным в месте, которое выбирают самостоятельно. Оно должно быть удобным для доступа. Так как в квартиру силовой кабель не заведен, то в выбранном месте необходимо пробурить стену для протягивания кабеля, с помощью которого подключаются к подъездному щиту. Для этих целей подходит только ВВГнг 5*6.
Стандартно внутренности щитка располагают так:
- Снизу – земля;
- Сверху – ноль;
- Между ними – автоматы.
Вводной кабель нужно зачистить и соединить синий провод с нулем, а желтый с землей. Провод белого цвета подсоединяется к автоматному контакту сверху, где дополнительно будет установлена перемычка, ведущая к автомату по соседству.
Кабели ВВГнг 3*2,5 и 3*1,5 подключают по схеме: фазная жила – к нижней автоматной клемме, а ноль с землей аналогично первому проводу. Если вы предусмотрели установку УЗО, то сначала фаза с нулем подключаются к нему. К клеммам автомата они подводятся через устройство отключения.
Монтируем скрыто
Замена проводки в панельном доме своими руками – дело нехитрое. В панелях уже предусмотрены пазы для проводов. И штробить ничего не нужно. В других квартирах придется попотеть:
- С помощью болгарки пробейте трассу для электрокабеля глубиной 3 см;
- В местах, где размечены коробки и розетки, выключатели, необходимо проделывать глубокие (порядка 7-10 см) отверстия круглой формы;
- В штробы уложите кабель согласно схеме. Если вместо кабеля вы используете отдельные провода, то перед укладкой протяните их через гофру;
- В разводящих коробках с помощью специальных клемм соедините землю с землей всех проходящих там кабелей, соответственно и ноль с нолем, фазу с фазой;
- Установите розетки и выключатели. Но если для розеток нужно подводить все три провода, то на выключатель пускают только фазу, поскольку нулевой провод должен дойти до коробки через люстру, минуя замыкающий ключ.
Монтируем открыто
В квартирах открытую проводку делают редко, поэтому исключать ее полностью нельзя. И в обязательном порядке ее делают в офисах и других общественных местах. Пусть она не очень эстетична
Зато у нее есть важное достоинство – это возможность работы с ней в любое время независимо от ремонта, так как для демонтажа не требуется порча отделки стены
В случае с открытой проводкой все проще: не нужно делать штробы. Просто по стене согласно разметке нужно протянуть кабель. Что касается распределительных коробок – тут все так же. Только устанавливаются они не внутрь стены, а укрепляются на ее поверхности.
Если вам захотелось эстетики, вам подойдет кабель-канал. Сегодня их расцветка выполняется даже под натуральное дерево. Тогда кабель сначала нужно протянуть сквозь канал, а затем укрепить его на стене согласно нанесенной разметке.
Необходимые материалы
По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.
Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.
По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм2 для запитки розеток.
Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм2.
Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.
Нюансы распределения электричества на кухне
Кухонное пространство является помещением, где сосредоточены мощные потребители электроэнергии, поэтому разводка электрики на кухне должна продумываться с учетом всех нюансов. Среди них:
- Мощные потребители рекомендуется снабжать питанием через отдельную сеть с автоматом.
- Розеточную и осветительную линию лучше провести по отдельности, с компоновкой защитными отключающими элементами.
- Для розеток следует проложить защитное заземление. Это позволит не только повысить безопасность эксплуатации кухонной техники, но и продлить ее срок службы.
- Для электроснабжения кухни лучше применять несколько распределительных коробок. При использовании только одной рекомендуется укладывать трехжильную кабельную линию с сечением 4 мм².
Подключение кухонного оборудования
Шаг №1 – Определите, какой тип разводки использовать в квартире целесообразнее
Есть три типа разводки:
1. Через распределительные коробки. В электрический щиток помещают счетчик и несколько автоматов. Щиток устанавливают в подъезде, а от него пускают питающий кабель в квартиру. Питающий кабель подходит к распределительным коробкам. Они расположены в каждой комнате и подключены друг к другу последовательно. От распределительных коробов идут провода на розетки, выключатели и освещение. Такой тип разводки используется чаще всего.
2. Звезда. Каждый выключатель и розетка соединяются с электрическим щитом напрямую. При этом у каждого свой автоматический выключатель. Плюс этого типа: не придется обесточивать всю квартиру, если надо исправить неполадки в проводке одного из элементов. Минус – много проводов и трудов во время монтажа, что многократно повышает стоимость монтажа электрики.
3. Шлейф. Принцип такой же, как и в звезде, только к щитку подходит не по одной розетке и выключателю – они объединяются в группы.
Чтобы разводка электропроводки была максимально эффективной, советуем совмещать в квартире два или все типы. Например, как на фото ниже, где используется тип разводки звезда и шлейф.
Составление схемы, как нарисовать схему электропроводки онлайн
Наряду с встречающимся в интернете многообразием платных сервисов, имеется достаточное число бесплатных приложений. Такое программное обеспечение в большинстве случаев написано инженерами-самоучками, которые на основе личного опыта и требуемого объема задач подготавливают для себя тот или иной софт-инструмент.
Как нарисовать схему электропроводки квартиры онлайн
Среди таких программ, предусматривающих установку на персональный компьютер, выделяется приложение «Электрик», которое наделено следующим функционалом:
- расчет электрической магистрали;
- вычисление объема возможных утечек;
- подбор диаметра кабелей;
- прогнозирование требуемого количества и длины токопроводящих жил;
- составление электрической принципиальной схемы.
Наряду с представленными положительными операциями, названное программное обеспечение содержит модуль расчета заземления.
