Выбор кабеля для электропроводки
Ток движется по проводам подобно тому, как вода течёт по трубе. Как в водопроводную трубу нельзя поместить жидкость большего объёма, так и по кабелю невозможно пропустить больше определённого количества тока. Кроме того, стоимость кабеля напрямую зависит от его сечения. Чем больше сечение, тем цена кабеля будет выше.
Водопроводная труба по сечению большая, чем нужно, стоит дороже, а слишком узкая не пропустит нужного количества воды. То же самое происходит и с током с той лишь разницей, что выбор кабеля, по сечению меньше заданного значения, намного опаснее. Такой провод все время перегревается, мощность тока в нем повышается. Из-за этого свет в помещении будет произвольно вырубаться, а в худшем случае произойдёт короткое замыкание, начнётся пожар.
Кабель в разрезе
В том, что выбранное сечение кабеля будет больше необходимого, ничего страшного нет. Наоборот, проводка, где мощность и сечение превышают нужное значение, прослужит намного дольше, но стоимость всех электромонтажных работ сразу вырастет как минимум в 2-3 раза, ведь основные затраты на электроснабжение заключаются именно в стоимости проводов.Правильно выбранное сечение позволит:
- избежать перегрева проводов;
- не допустить короткого замыкания;
- сэкономить на стоимости ремонта.
Нормативные ссылки:
ПУЭ 7-го издания.
Уровни и регулирование напряжения, компенсация реактивной мощности.
1.2.22. Для электрических сетей следует предусматривать технические мероприятия по обеспечению качества электрической энергии в соответствии с требованиями ГОСТ 13109.
1.2.23. Устройства регулирования напряжения должны обеспечивать поддержание напряжения на шинах напряжением 3-20 кВ электростанций и подстанций, к которым присоединены распределительные сети, в пределах не ниже 105 % номинального в период наибольших нагрузок и не выше 100% номинального в период наименьших нагрузок этих сетей. Отклонения от указанных уровней напряжения должны быть обоснованы.
1.2.24. Выбор и размещение устройств компенсации реактивной мощности в электрических сетях производятся исходя из необходимости обеспечения требуемой пропускной способности сети в нормальных и послеаварийных режимах при поддержании необходимых уровней напряжения и запасов устойчивости.
Отклонение напряжения характеризуется показателем установившегося отклонения напряжения, для которого установлены следующие нормы:
- нормально допустимые и предельно допустимые значения установившегося отклонения напряжения δUу на выводах приемников электрической энергии равны соответственно ± 5 и ± 10% от номинального напряжения электрической сети по ГОСТ 721 и ГОСТ 21128 (номинальное напряжение);
- нормально допустимые и предельно допустимые значения установившегося отклонения напряжения в точках общего присоединения потребителей электрической энергии к электрическим сетям напряжением 0,38 кВ и более должны быть установлены в договорах на пользование электрической энергией между энергоснабжающей организацией и потребителем с учетом необходимости выполнения норм настоящего стандарта на выводах приемников электрической энергии.
РД 34.20.185-94
Инструкция по проектированию городских электрических сетей.
Гл. 5.2 Уровни и регулирование напряжения, компенсация реактивной мощности
5.2.4. Предварительный выбор сечений проводов и кабелей допускается производить исходя из средних значений предельных потерь напряжения в нормальном режиме: в сетях 10(6) кВ не более 6 %, в сетях 0,38 кВ (от ТП до вводов в здания) не более 4-6 %.
Большие значения относятся к линиям, питающим здания с меньшей потерей напряжения во внутридомовых сетях (малоэтажные и односекционные здания), меньшие значения — к линиям, питающим здания с большей потерей напряжения во внутридомовых сетях (многоэтажные многосекционные жилые здания, крупные общественные здания и учреждения).
СП 31-110-2003
Проектирование и монтаж электроустановок жилых и общественных зданий.
7. Схемы электрических сетей.
7.23 Отклонения напряжения от номинального на зажимах силовых электроприемников и наиболее удаленных ламп электрического освещения не должны превышать в нормальном режиме ±5 %, а предельно допустимые в послеаварийном режиме при наибольших расчетных нагрузках — ±10 %. В сетях напряжением 12-50 В (считая от источника питания, например понижающего трансформатора) отклонения напряжения разрешается принимать до 10 %.
Для ряда электроприемников (аппараты управления, электродвигатели) допускается снижение напряжения в пусковых режимах в пределах значений, регламентированных для данных электроприемников, но не более 15 %.
С учетом регламентированных отклонений от номинального значения суммарные потери напряжения от шин 0,4 кВ ТП до наиболее удаленной лампы общего освещения в жилых и общественных зданиях не должны, как правило, превышать 7,5 %. Размах изменений напряжения на зажимах электроприемников при пуске электродвигателя не должен превышать значений, установленных ГОСТ 13109.
ГОСТ Р 50571.15-97 (МЭК 364-5-52-93). Электроустановки зданий.
Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки.
525. Потери напряжения в электроустановках зданий.
МЭК 60364-7-714-1996, IEC 60364-7-714 (1996). Электрические установки зданий.
Часть 7. Требования к специальным установкам или помещениям.
Раздел 714. Наружные осветительные установки.
в свободном переводе автора статьи:
714.512. Падение напряжения в нормальных рабочих условиях должно быть совместимо с условиями, возникающими от пускового тока ламп.
РД 34.20.501-95
Правила технической эксплуатации электрических станций и сетей РФ.
5. Электрическое оборудование электростанций и сетей.
ГОСТ Р МЭК 60204-1-99 (МЭК 60204-1). Безопасность машин.
Электрооборудование машин и механизмов. Общие требования.
13 Кабели и провода. 13.5 Падение напряжения на проводах
РМ 2559
Инструкция по проектированию учета электропотребления в жилых и общественных зданиях.
Приведем пример.
Суммарная потребляемая мощность всех приборов в доме – 2 кВт.
Все приборы подключены к сети.
Тогда сила тока I = 2 * 1000/220 = 9 А.
Далее нам необходимо знать формулу расчета потерь напряжения.
Она выглядит следующим образом:
∆U = (I * р * L) / S.
Используя эту формулу, получаем потери в кабеле:
∆U = (I * R / U) * 100 % = 2 (два провода) * 0,0175 / 1,5 * 30 = 0,7 Ом.
Тогда значение понижения напряжения будет равняться:
∆U = (9 * 0,7 / 220) * 100 % = 2,86 %.
Полученная величина вполне вписывает в нормативный по ПУЭ показатель 5 % отклонения.
Это значение, к тому же, очень выгодно для конечного потребителя, поскольку он получает электроэнергию полной мощности с потреблением электричества более низкого напряжения.
Это позволяет существенно снизить затраты потребителей на электроэнергию.
Еще один способ определения величины потерь напряжения предполагает использование таблицы, которая представлена в профильных методических указаниях для инженеров ЛЭП.
Там учтены все технические качества линии и оборудования, в зависимости от которых можно «достать» значение потерь для определенных условий эксплуатации.
Влияние длины и сечения кабеля на потери по напряжению
Потери электроэнергии – неизбежная плата за ее транспортировку по проводам, вне зависимости от длины передающей линии. Существуют они и на воздушных линиях электропередач длиною в сотни километров и на отрезках электропроводки в несколько десятков метров домашней электрической сети. Происходят они, прежде всего потому, что любые провода имеют конечное сопротивление электрическому току. Закон Ома, с которым каждый из нас имел возможность познакомиться на школьных уроках физики, гласит, что напряжение (U) связано с током (I) и сопротивлением (R) следующим выражением:
из него следует что чем выше сопротивление проводника, тем больше на нем падение (потери) напряжения при постоянных значениях тока. Это напряжение приводит к нагреву проводников, который может грозить плавлением изоляции, коротким замыканием и возгоранием электропроводки.
При передаче электроэнергии на большие расстояния потерь удается избегать за счет снижения силы передаваемого тока, достигается это многократным повышением напряжения до сотен киловольт. В случае низковольтных сетей, напряжением 220 (380) В, потери можно минимизировать только выбором правильного сечения кабеля.
Почему падает напряжение и как это зависит от длины и сечения проводников
Для начала остановимся на простом житейском примере частного сектора в черте города или большого поселка, в центре которого находится трансформаторная подстанция. Жильцы домов, расположенных в непосредственной близости к ней жалуются на постоянную замену быстро перегорающих лампочек, что вполне закономерно, ведь напряжение в их сети достигает 250 В и выше. В то время как на окраине села при максимальных нагрузках на сеть оно может опускаться до 150 вольт. Вывод в таком случае напрашивается один, падение напряжение зависит от длины проводников, представленных линейными проводами.
Конкретизируем, от чего зависит величина сопротивления проводника на примере медных проводов, которым сегодня отдается предпочтение. Для этого опять вернемся к школьному курсу физики, из которого известно, что сопротивление проводника зависит от трех величин:
- удельного сопротивления материала – ρ;
- длины отрезка проводника – l;
- площади поперечного сечения (при условии, что по всей длине оно одинаковое) – S.
Все четыре параметра связывает следующее соотношение:
очевидно, что сопротивление растет по мере увеличения длины проводника и падает по мере увеличения сечения жилы.
Для медных проводников удельное сопротивление составляет 0.0175 Ом·мм²/м, это значит, что километр медного провода сечением 1 мм² будет иметь сопротивление 17.5 Ом, в реальной ситуации оно может отличаться, например, из-за чистоты металла (наличия в сплаве примесей).
Для алюминиевых проводников величина сопротивления еще выше, поскольку удельное сопротивление алюминиевых проводов составляет 0.028 Ом·мм²/м.
Теперь вернемся к нашему примеру. Пусть от подстанции до самого крайнего дома расстояние составляет 1 км и электропитание напряжения 220 вольт до него проложено алюминиевым проводом марки А, с минимальным сечением 10 мм². Расстояние, которое необходимо пройти электрическому току складывается из длины нулевых и фазных проводов, то есть в нашем примере необходимо применить коэффициент 2, таким образом максимальная длина составит 2000 м. Подставляя наши значения в последнюю формулу, получим величину сопротивления равную 5.6 Ом.
Много это или мало, понятно из упомянутого выше закона Ома, так для потребителя с номинальным током всего 10 ампер, в приведенном примере падение напряжения составит 56 В, которые уйдут на обогрев улицы.
Конечно же, если нельзя уменьшить расстояние, следует выбрать сечение проводов большей площади, это касается и внутренних проводок, однако это ведет к увеличению затрат на кабельно-проводниковую продукцию. Оптимальным решением будет правильно рассчитать сечения проводов, учитывая максимальную допустимую нагрузку.
К помещениям первой категории относятся сухие помещения с нормальными климатическими условиями, в которых отсутствуют любые из приведенных выше факторов. Такая характеристика может соответствовать, например складскому помещению.
На практике синусоидальные напряжения электрических сетей подвержены искажениям и вместо идеальной синусоиды на экране осциллографа мы видим искаженный, испещренный провалами, зазубринами и всплесками сигнал. Эти искажения следствие влияния гармоник – паразитных колебаний кратных основной частоте сигнала, вызванных включением в сеть нелинейных нагрузок.
Как делается расчёт потребляемой мощности
Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.
Последовательность действий при расчёте сечения такова:
- Составляется подробный список всех находящихся в помещении электрических приборов.
- Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
- Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
- Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.
Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение
Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования
На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.
Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².
Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).
Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.
Расчет на потерю напряжения ЛЭП
Линии электропередач представляет собой компонент электрической сети, чья функция — передача электричества. Для расчета реактивных потерь в кабеле электропередач необходимо взять среднее реактивное сопротивление для алюминиевых или сталеалюминиевых кабелей, рассчитать нагрузки P и Q. Реактивную потерю можно вычислить следующим образом: ∆U = P∙r0∙L/Uном + Q∙x0∙L/Uном, активную — по формуле ∆Ua = ∆U — ∆Uр.
Также необходимо определить сечение провода (s = P∙L∙r0/(∆Ua∙Uном)) и найти в стандартном ряду соответствующее или ближайшее, а также найти это значение в таблице активного и реактивного сопротивлений на один километр линии.
Результат падения напряжения
А что становится результатом этого процесса в фундаментальном смысле?
Давайте посмотрим, что происходит при снижении этой характеристики электрической энергии.
В соответствии с нормативной документацией ПУЭ, потери при движении тока от трансформаторной подстанции до самого отдаленного участка по электрической нагрузке для населенного пункта должны быть не более 9 %.
При этом потери в размере 4 % разрешаются от главного ввода до потребителя электроэнергии, а 5 % – от трансформатора до главного ввода.
В трехфазных коммуникациях нормативный показатель по ГОСТ 29322-2014 составляет 400 В ± 10 % при нормальной эксплуатации линии.
Отклонение этой величины от норматива может приводить к следующим результатам для стационарных объектов или электрических приборов.
- Сбои в работе электроустановок, неправильная работа оборудования, выход его из строя, нарушение освещения объекта.
- Отключение электроприборов или сбои их корректной работы.
- Понижение ускорения вращения у электрических двигателей при старте, потери энергии, отключение устройств при нагреве.
- Некорректное распределение электронагрузки от начала линии до удаленного конца провода между объектами потребления.
- Работа на 50 % осветительных устройств помещения.
Нормальным значением для потерь при стандартном рабочем режиме электролинии является 5 %.
Эту величину допускается принимать для электросетей на этапе проекта.
Относительно токов большой мощности строятся протяженные электрические магистрали.

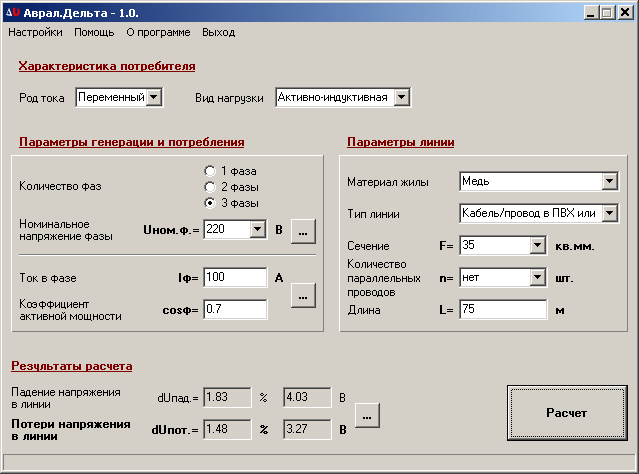

Калькулятор расчета потерь напряжения
При проектировании сетей электроснабжения и слаботочных систем часто необходим расчет потерь в кабеле.
При решении вопросов проектирования, данный расчет важен для выбора кабеля с оптимальной площадью сечения жилы.
Неправильный выбор кабеля может привести к тому, что система быстро выйдет из строя или просто не запустится. Именно поэтому при проектировании необходимо производить расчет потерь в кабеле.
РАСЧЁТ ПОТЕРЬ НАПРЯЖЕНИЯ В КАБЕЛЕ.
- Расчёт потерь напряжения в кабеле можно осуществить по следующей формуле:
- ΔU=I*RL
- Где ΔU – потери напряжения в линии,
- I – ток потребления (определяется главным образом характеристиками потребителя),
- RL — сопротивление кабеля (зависит от длины кабеля и площади сечения кабеля).
Потери мощности в кабеле в кабеле зависит так же главным образом от сопротивления кабеля. Излишнее рассеивание энергии в кабеле может привести к существенным потерям электроэнергии.
Излишки тепла идут на нагрев кабеля, поэтому при больших нагрузках неправильный расчет потерь электроэнергии в кабеле может привести к сильному нагреву кабеля и повреждению изоляции, что небезопасно для жизни людей.
Так же при существенной длине линии это может привести к повышенному расходу электроэнергии, что при длительной эксплуатации может сказаться на расходах на электроэнергию. Неправильный расчёт потерь напряжения в кабеле может вызвать некорректную работу оборудования при передаче сигнала (например, периметральная система сигнализации).
Кроме того, расчёт потерь напряжения в кабеле очень важен, если питание оборудования осуществляется от источника с низким напряжением питания (12-48 В постоянного или переменного тока). В этом случае, если длина провода и мощность нагрузки слишком велика, напряжение может упасть до уровня ниже номинальной потребляемой мощности устройства. Это приведет к тому, что устройство не будет работать.
Материал проводников кабеля
Материал проводников определяет технико-экономические показатели кабельной линии.
Выберите материал проводников:
Суммарная мощность подключаемой нагрузки
Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.
Введите мощность нагрузки: кВт
Только для переменного тока
Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.
Коэффициент мощности cosφ:
Способ прокладки кабеля
Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.
Выберите способ прокладки:
Количество нагруженных проводов в пучке
Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.
Выберите количество проводов:
Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.
Допустимое падение напряжения на нагрузке
Введите допустимое падение: %
Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!
Таблица сечения кабеля по мощности и току
Сечение
Токопроводящие жилы
мм.кв.
1,5
2,5
4
6
10
16
25
35
50
70
95
120
Сечение
токопроводящие жилы
мм.кв.
ток, А
Мощность, кВт
Ток, А
Мощность, кВт
2,5
4
6
10
16
25
35
50
70
95
120
Для чего нужен расчет сечения?
Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей
Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать
Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.
Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.
Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации
Расчет сечения кабеля для постоянного тока
Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более
В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи. Источник
Источник
Источник
Правила расчёта потерь в кабеле при помощи таблиц Кнорринга
Подписка на рассылку
Кабельные жилы при пропускании тока будут выделять тепло. Величина тока в совокупности с сопротивлением жил определяют уровень потерь кабеля. Если иметь информацию о сопротивлении жил и о том, насколько велик пропускаемый через них ток, удастся узнать объём потерь в цепи.
Расчёт потерь выполняется при помощи формулы: ΔU,%=(Uном-U)∙100/ Uном. Где, Uном – номинальное входное напряжение, U – напряжение нагрузки. Выражаются потери в процентах от номинала, характерного для возникшего напряжения.
Практически намного проще использовать таблицы Кнорринга, востребованные при организации электропроводки. Информация в таблицах синхронизирует «момент нагрузки» и потери. Вычислить момент предлагается в виде произведения нагрузочной мощности (Р), измеряемой в киловаттах, и линейной длины (L), обозначаемой в метрах. Данные в таблицах Кнорринга отображают зависимость понесённых кабелем потерь от «момента нагрузки», применительно к двухпроводным медным линиям. Обязательным условием является наличие напряжения 220В.
Также разработана таблица, определяющая идентичную зависимость, но применительно к трёхфазным четырёхпроводным нулевым линиям при напряжении на уровне 380/220В. Есть схожие сведения и для трёхпроводных линий без нуля при 380В. Однако информация является достоверной исключительно при равенстве нагрузки в фазах, что позволяет определить ток в четырёхпроводных нулевых линиях, а именно в их нулевых жилах, также как нулевой.
Если нагрузка несимметричная применительно к трёхфазным линиям, то неизбежно увеличение потерь. Избежать ошибок в случае существенной нагрузочной асимметрии в нулевых линиях можно, используя таблицы, с данными для двухпроводных медных линий, однако это утверждение верно применительно к самой нагруженной фазе.
Разработана таблица Кнорринга, содержащая информацию, касающуюся зависимости от момента нагрузки кабельных потерь, верная для медных проводников при напряжении на уровне 12В. Рассчитать с помощью этой таблицы можно линейные потери посредством понижающих трансформаторов, питающих светильники с низким вольтажом.
Важно! Таблицы не учитывают линейное индуктивное сопротивление, из-за того, что при задействовании кабелей, оно является крайне малым и не может сравниваться с активным сопротивлением. Таблицы Кнорринга верны при подключённой в конце линии нагрузке, что позволяет вычислять момент нагрузки по формуле: М=L∙РН. Когда есть несколько схожих по мощности нагрузок, составляющих целостную нагрузку, и распределены они на протяжении всей линии, используется формула: М=L∙ РН ∙n/2
Когда есть несколько схожих по мощности нагрузок, составляющих целостную нагрузку, и распределены они на протяжении всей линии, используется формула: М=L∙ РН ∙n/2
Таблицы Кнорринга верны при подключённой в конце линии нагрузке, что позволяет вычислять момент нагрузки по формуле: М=L∙РН. Когда есть несколько схожих по мощности нагрузок, составляющих целостную нагрузку, и распределены они на протяжении всей линии, используется формула: М=L∙ РН ∙n/2.
Если отмечается наличие двух соединённых линий с равномерным распределением нагрузки, можно вычислить потери напряжения, выявив сумму длин линий, при этом сечение кабелей в них допускается различное.
Расчет значения потерь
Для обеспечения работоспособности оборудования необходимо произвести расчет. Он проводится в момент проектирования. Современный уровень развития вычислительной техники позволяет производить вычисления с помощью онлайн калькулятора, который позволяет быстро произвести расчет потерь мощности кабеля.
Для вычисления достаточно ввести необходимые данные. Задают параметры тока – постоянный или переменный. Материал линии электропередач – алюминий или медь. Указывают, по каким параметрам производится расчет потери мощности – по сечению или диаметру провода, току нагрузки или сопротивлению.
Дополнительно указывают напряжение сети и температуру кабеля (зависит от условий эксплуатации и способе прокладки). Эти значения подставляются в таблицу расчета и производят расчет с помощью электронного калькулятора.
Можно произвести расчет на основании математических формул. Чтобы правильно понять и оценить процессы, происходящие при передаче электрической энергии, применяют векторную форму представления характеристик.
А для минимизации расчетов трехфазную сеть представляют как три однофазные сети. Сопротивление сети представлено как последовательное подключение активного и реактивного сопротивления к сопротивлению нагрузки.
При этом формула расчета потери мощности в кабеле существенно упрощается. Для получения необходимых параметров используют формулу.
∆U= I*RL.
Эта формула показывает потерю мощности кабеля в зависимости от тока и сопротивления, распределенного по длине кабеля.
Однако, эта формула справедлива, если знать силу тока и сопротивление. Сопротивление можно вычислить по формуле. Для меди оно будет равно р=0,0175Ом*мм2/м, а для алюминия р=0,028Ом*мм2/м.
Зная значение удельного сопротивления вычисляют сопротивление, которое будет определяться по формуле
R=р*I/S, где р- удельное сопротивление, I-длина линии, S- площадь сечения провода.
Для того чтобы выполнить расчет потерь напряжения по длине кабеля, необходимо полученные значения подставить в формулу и произвести вычисления. Эти расчеты можно производить при монтаже электрических сетей или охранных систем и видеонаблюдения.
Если вычисления потери мощности не производить, то это может привести к снижению питающего напряжения потребителей. В результате произойдет перегрев кабеля, он может сильно нагревается, и как следствие происходит повреждение изоляции.
Что может привести к поражению людей электрическим током или короткому замыканию. Снижение напряжения в линии может привести к выходу их строя электронного оборудования.
Поэтому важно при проектировании электропроводки производить расчет потери напряжения в подводящих проводах и проложенном кабеле
AWG chart
| AWG # | Diameter(inch) | Diameter(mm) | Area(kcmil) | Area(mm2) |
|---|---|---|---|---|
| 0000 (4/0) | 0.4600 | 11.6840 | 211.6000 | 107.2193 |
| 000 (3/0) | 0.4096 | 10.4049 | 167.8064 | 85.0288 |
| 00 (2/0) | 0.3648 | 9.2658 | 133.0765 | 67.4309 |
| 0 (1/0) | 0.3249 | 8.2515 | 105.5345 | 53.4751 |
| 1 | 0.2893 | 7.3481 | 83.6927 | 42.4077 |
| 2 | 0.2576 | 6.5437 | 66.3713 | 33.6308 |
| 3 | 0.2294 | 5.8273 | 52.6348 | 26.6705 |
| 4 | 0.2043 | 5.1894 | 41.7413 | 21.1506 |
| 5 | 0.1819 | 4.6213 | 33.1024 | 16.7732 |
| 6 | 0.1620 | 4.1154 | 26.2514 | 13.3018 |
| 7 | 0.1443 | 3.6649 | 20.8183 | 10.5488 |
| 8 | 0.1285 | 3.2636 | 16.5097 | 8.3656 |
| 9 | 0.1144 | 2.9064 | 13.0927 | 6.6342 |
| 10 | 0.1019 | 2.5882 | 10.3830 | 5.2612 |
| 11 | 0.0907 | 2.3048 | 8.2341 | 4.1723 |
| 12 | 0.0808 | 2.0525 | 6.5299 | 3.3088 |
| 13 | 0.0720 | 1.8278 | 5.1785 | 2.6240 |
| 14 | 0.0641 | 1.6277 | 4.1067 | 2.0809 |
| 15 | 0.0571 | 1.4495 | 3.2568 | 1.6502 |
| 16 | 0.0508 | 1.2908 | 2.5827 | 1.3087 |
| 17 | 0.0453 | 1.1495 | 2.0482 | 1.0378 |
| 18 | 0.0403 | 1.0237 | 1.6243 | 0.8230 |
| 19 | 0.0359 | 0.9116 | 1.2881 | 0.6527 |
| 20 | 0.0320 | 0.8118 | 1.0215 | 0.5176 |
| 21 | 0.0285 | 0.7229 | 0.8101 | 0.4105 |
| 22 | 0.0253 | 0.6438 | 0.6424 | 0.3255 |
| 23 | 0.0226 | 0.5733 | 0.5095 | 0.2582 |
| 24 | 0.0201 | 0.5106 | 0.4040 | 0.2047 |
| 25 | 0.0179 | 0.4547 | 0.3204 | 0.1624 |
| 26 | 0.0159 | 0.4049 | 0.2541 | 0.1288 |
| 27 | 0.0142 | 0.3606 | 0.2015 | 0.1021 |
| 28 | 0.0126 | 0.3211 | 0.1598 | 0.0810 |
| 29 | 0.0113 | 0.2859 | 0.1267 | 0.0642 |
| 30 | 0.0100 | 0.2546 | 0.1005 | 0.0509 |
| 31 | 0.0089 | 0.2268 | 0.0797 | 0.0404 |
| 32 | 0.0080 | 0.2019 | 0.0632 | 0.0320 |
| 33 | 0.0071 | 0.1798 | 0.0501 | 0.0254 |
| 34 | 0.0063 | 0.1601 | 0.0398 | 0.0201 |
| 35 | 0.0056 | 0.1426 | 0.0315 | 0.0160 |
| 36 | 0.0050 | 0.1270 | 0.0250 | 0.0127 |
| 37 | 0.0045 | 0.1131 | 0.0198 | 0.0100 |
| 38 | 0.0040 | 0.1007 | 0.0157 | 0.0080 |
| 39 | 0.0035 | 0.0897 | 0.0125 | 0.0063 |
| 40 | 0.0031 | 0.0799 | 0.0099 | 0.0050 |
