Пульсирует лампа накала

Борьба с миганием

Существует несколько способов, позволяющих устранить мигание, разберем их по порядку. Первая причина – выключатель с подсветкой, чтобы энергосберегающая лампа перестала мигать, вы можете:

Сделать искусственный обрыв в цепи светодиода – наиболее простой способ, коммутатор можно безболезненно разобрать. Для этого снимите клавишу и фальшпанель, внимательно осмотрите провода и определите, какой из них питает светодиодную или неоновую подсветку. Откусите контакт хотя бы с одной стороны.

Отключите светодиод

Если есть место в плафоне или светильнике, подключите в цепь лампочку накаливания, которая станет шунтом для тока разряда. После этого улучшиться спектр световых температур и лампы перестанут мигать.
Если ни места для лампы, ни возможности разбирать выключатель нет, можете подключить резистор к энергосберегающей лампе

Место установки инее важно – на патроне или в распределительной коробке. Подойдет вариант детали с мощностью резистора в 2Вт

Его легко припаять и заизолировать, он также будет выступать в роли шунта.
Наиболее радикальный, но и действенный способ – полная замена выключателя с подсветкой на классическую клавишную модель. Этот метод можно реализовать, когда замена не испортит интерьер или вы все равно собираетесь делать ремонт в ближайшее время.

В остальных случаях действуйте по обстоятельствам – если выключатель установлен в разрыв нулевого провода, стоит поменять подключение разводки в распредкоробке. При слабых контактах подогните их или замените вышедшие со строя узлы.

Если кабельно-проводниковая продукция в системе электроснабжения имеет слабую изоляцию, проблема решается заменой проводки. А причина некачественных энергосберегающих ламп решается заменой прибора освещения на модель от проверенного производителя.

Настоящее время электроэнергия стоит достаточно дорого, поэтому люди стали чаще задумываться о том, как сэкономить свои средства и снизить потребление электроэнергии. Так как старые лампы накаливания не дают нужной экономии, люди стали чаще использовать энергосберегающие люминесцентные лампы.

Используя энергосберегающие лампы, люди часто встречается проблемой, когда при включении они начинают мигать. Давайте попробуем разобраться, почему мигает энергосберегающая лампа, когда выключатель включен.

Существует три основных проблемы возникновения мерцания энергосберегающих ламп:

• наличие у выключателя светодиодного индикатора;
• неправильный монтаж или нарушение электропроводки;
• брак при изготовлении.

Светодиодное освещение и мерцание

В светодиодных светильниках многое зависит от качества сборки блоков питания (драйверов). Если у них на выходе не постоянный ток, а выпрямленный с промышленной частотой, то пульсации в 30% не такая уж и редкость.

Но в общем, касательно светодиодных источников света и коэфф. пульсации ГОСТ четко говорит:

Исходя из этого, прежде чем делать какие-то замеры, убедитесь что частота пульсаций от вашего светильника не превышает 300Гц. В противном случае может и измерять ничего не потребуется.

Хотя есть здесь и исключения — например профессиональный свет для фото или видеосъемки.

Здесь даже при величине свыше 300Гц нужно обращать внимание на любые мерцания. Дело в том, что при видеосъемке и фотографировании, идет жесткая привязка частот источников света к другим наборам параметров — частоте кадров, выдержке и т.п

Хотя и никакого влияния на человека здесь уже не будет, зато очень даже будет присутствовать влияние на качество съемки.

А еще коэффициент пульсаций резко повышают всевозможные диммеры, собранные по принципу ШИМ и работающие на частоте до 300Гц.

Поэтому будьте предельно осторожными в их применении.

Почему возникает пульсация

Мерцание формируется почти во всех видах ламп. Даже в ситуации с частотой выше аналогичного показателя мельканий, когда нет визуального восприятия мерцающего потока света, происходящее плохо влияет на наше самочувствие и приводит к быстрой утомляемости зрения. С ускорением количества мерцаний начинают наблюдаться симптомы боли в области головы и появляется рассеянность при выполнении работы. Осветительные приборы, работающие по принципу накаливания, обладают наиболее интенсивной пульсацией. В светодиодных элементах устранить образование данного явления призвано использование драйверов, предназначенных для прохождения напряжения в приборе в формате постоянного тока. Но некоторые производители не уделяют должного внимания качеству драйверов, что приводит к недостаточному уменьшению показателей импульса до необходимого уровня. Такие модели на первый взгляд привлекательны небольшой себестоимостью, но одновременно не могут похвастаться хорошим качеством.

Встречаются и ситуации, когда при проверке в магазине свечение будет вполне приемлемым, но уже через короткий промежуток времени, наблюдается мерцание

Важно, перед приобретением, особенно тщательно следить за присутствием в перечне тех.характеристик одного важного показателя, подробно рассматриваемом в следующем разделе

Буквенные обозначения электрических лампочек

Если вы узнали, как прозвонить лампочку, но не знаете о том, к какому типу элементов питания относится изделие, то следует поискать на ее корпусе обозначение. Тип осветительного прибора, как правило, указывается несколькими символами:

• LED — светодиодные.
• CCFL — флуоресцентные.
• ДРЛ — ртутная.
• ЛДС — дневного света.
• ЛН — накаливания.

На светильниках также может быть указана буквенная маркировка. По первому символу можно установить принадлежность прибора к определенной категории, например:

• Н — накаливания.
• Д — светодиодная.
• И — кварцево-галогенная.
• Р — газоразрядная ртутная лампа.

Вне зависимости от того на двенадцать вольт используется осветительный элемент или подключается к бытовой электрической сети, буквенное обозначение остается неизменным.

Краткое объяснение физических процессов

Причиной мерцания является природа переменного тока (АС). Возникают непрерывные колебания тока и напряжения, избежать которых можно путем использования постоянного тока (DC) в качестве питающего.

Переменный ток электросетей имеет номинальную частоту 50–60 Гц, частота мигания осветительных приборов выше в два раза. Результаты исследований говорят о том, что при мерцании 3–70 Гц у людей, находящихся под таким источником света, могут наблюдаться неприятные ощущения. Более высокие показатели (100–500 Гц) практически не заметны человеку и могут выявляться только путем наблюдения специального эффекта, называемого стробоскопическим.

Цветовая температура дома

Отрицательное воздействие

Мозг человека не может полноценно обработать информацию, которая поступает на глаза с частотой, превышающей несколько десятком герц. По этой причине кадры в кино и по телевизору меняются с частотой 25-50 Гц. Если пульсации потока света ниже, она оказывает воздействие на глаза и анализируется мозгом. Человек может определить яркость потока, цвета, оттенки, контрасты. Если информация подается с другой частотой, люди подсознательно стараются избегать ее.

Исследования медиков показали, что на самом деле глаза и мозг воспринимают данные с частотой до 300 Гц, но не визуально. Человек воздействия не чувствует, поэтому не принимает никаких мер. Ощущения дискомфорта и усталости он связывает с другими причинами. Хотя невизуальное воздействие изучено недостаточно, все же ясно, что оно достаточно глубокое.

При кратковременном воздействии мерцания:

устают глаза;
снижается внимание;
человек быстро утомляется;
замедляется работа мозга;
нарушается работа органов пищеварения;
появляется тошнота;
нарушаются суточные ритмы.

При продолжительном воздействии пульсации:

• развивается бессонница и депрессия;
• снижается зрение;
• развиваются патологии желудочно-кишечного тракта и сердечно-сосудистой системы;
• нарушается функциональность мозга;
• снижается работоспособность.

Самое опасное явление на рабочем месте – развитие стробоскопического эффекта при частоте мерцания до 80 Гц. У человека возникает иллюзия замедления движения и неподвижности окружающих предметов. Это повышает вероятность травматизма. При повышении частоты быстро развиваются болезни нервной системы.

Как влияет напряжение сети на мерцание светодиодов

Заниженное напряжение в электросети – одна из распространенных причин мерцания светодиодной лампы во включенном состоянии. Это явление наблюдается в некоторых городских кварталах и сельской местности, где напряжение в розетке не превышает 200 В. В такой местности стабильно светить будет только светодиодная лампочка с качественным встроенным драйвером. Рекомендуется покупать светодиодные лампы с диапазоном рабочих напряжений от 180 до 250 В.

Нестабильное напряжение в сети плохо воздействует на всех потребителей энергии, в том числе и на светодиодные источники света. Если энергетическому предприятию не удается держать его в норме, потребителям следует установить в доме стабилизаторы мощностью в несколько кВт. Благодаря этому устройству светодиодные лапы прослужат дольше и удастся решить проблему с мерцанием.

Светильник горит после выключения – варианты решения проблемы

Определившись с тем, почему светится светодиодная лампочка при выключенном свете, можно переходить к решению проблемы. Далее следует список основных рекомендаций, в зависимости от причин возникновения этого явления. Если тусклый свет связан с приобретением изделия по доступной цене, но низкого качества, то совет здесь очень прост – необходимо отправиться в ближайший магазин и купить лампочку высокого качества от надежного производителя.

Если проблема заключается в наличии подсветки в коммутаторе, решений может быть несколько. Можно поступить логично и, по примеру первого пункта, отправиться в магазин за коммутационным аппаратом, в котором подсветка не предусмотрена. Еще один вариант – это отрезать провод питания, который отвечает за подсветку. Для этого потребуется вскрыть выключатель, что делается достаточно просто и быстро, даже новички в этом деле смогут самостоятельно разобрать и собрать устройство за несколько минут. Если же без подсветки вам не обойтись, то можно всего лишь установить еще один резистор в цепи, который будет препятствовать накоплению энергии.

Главное – найти причину этого свечения, после чего можно приступать к действиям

Изоляция, как уже было отмечено ранее, вызывает наибольшие трудности при решении проблемы. Если вы не хотите нарушать целостность стены, то можно попытаться пойти другим путем. Его суть заключается в подключении дополнительной нагрузки (реле, резистора, лампы накаливания) параллельно диодам, которые не прекращают гореть. Единственное условие – сопротивление подключаемого дополнительного прибора должно быть меньше, чем у LED лампы. Из-за слабого сопротивления подключенный элемент гореть не будет, а из-за перенаправления тока светодиодные лампы тоже светиться после выключения не будут.

Итак, мы рассказали, почему горят светодиодные лампочки при выключенном выключателе, а также о том, что решить такую проблему не так уж сложно. Главное – найти причину этого свечения, после чего можно приступать к действиям.

Общая информация

Поэтому постарайтесь выбрать качественный продукт
ещё в магазине.

В заключении хочется отметить, что в магазинах все же очень много хороших люминесцентных ламп
, которые будут пригодны для использования гораздо дольше заявленного срока производителя.

Главное, покупайте их в специализированных магазинах, тогда больше шансов не столкнуться с подделкой
.

И еще. Срок годности обозначается не просто так на продукции. По его окончанию все же лучше заменить лампу на новую
, а не дожидаться пока она сама выйдет из строя и заодно испортит всю электрику в доме.

Что такое пульсации освещённости и яркости. Формула для расчёта пульсаций.

Коэффициент пульсаций освещённости характеризует колебания во времени светового потока, падающего на единицу поверхности. Коэффициент пульсаций освещённости определяется отношением амплитуды колебаний освещённости к их среднему значению и вычисляются по формуле:

где Емакс – максимальное значение освещённости за период её колебания, Емин – минимальное значение освещённости за период её колебания, Еср – среднее значение освещённости за тот же период.

В случае, когда анализируются пульсации от источников света, питающихся от сети переменного тока, т.е. форма пульсаций близка к синусоидальной, можно использовать упрощённую формулу для расчёта пульсаций:

В формуле (2) в качестве среднего берется среднеарифметическое значение. При использовании для расчёта пульсаций формулы (2), коэффициент пульсаций, очевидно, никогда не может превысить значение 100%. Если же при расчёте пульсаций в качестве среднего брать, например, среднеквадратичное значение, то, при наличии в измеряемом световом потоке коротких по времени, но больших по амплитуде пульсаций, рассчитанный по формуле (1) коэффициент пульсаций может значительно превысить 100%. Что, надо сказать, вполне допустимо. В недавно принятом новом ГОСТ Р 54945-2012 “Здания и сооружения. Методы измерения коэффициента пульсации освещенности” приведена общая формула для расчета коэффициента пульсации освещенности:

Таким образом, расчёт пульсаций по формуле (2) допустим только для светового потока, колебания которого близки к гармоническим. При наличии в световом потоке значительной импульсной составляющей необходимо для расчёта коэффициента пульсаций применять формулу (3). В общем случае, формулу (2) для расчета коэффициента пуьсации освещенности или яркости можно применять только при прямом подключении источника света к сети переменного тока или при использовании ЭМПРА. При использовании ЭПРА, электронных драйверов, регуляторов мощности (диммеров), а также при измерении коэффициента пульсации яркости мониторов, для расчета коэффициента пульсации следует применять формулу (3).

Как убрать пульсацию светодиодных ламп

Один из наиболее распространенных приемов – замена устаревшего конденсатора на аналогичный элемент с параметрами емкости, превышающей ранее установленную. Обязательным требованием является соответствие новой детали заменяемому элементу по номинальному напряжению и внешним размерам. Не всегда подобный способ приводит к успеху, но следует испробовать все варианты борьбы с мерцанием.

Нередко причиной пульсации бывают применяемые для регулировки интенсивности светового потока диммеры. Далеко не все модификации светодиодов предназначены для совместной работы со светорегуляторами. Только внимательное изучение характеристик приобретаемой лампы и выбор качественного устройства уменьшают вероятность проблем в процессе эксплуатации.

Устранение пульсации LED-лампочек показано на видео.

Типичные поломки

Те поломки, с которыми я столкнулся, не являются типичными (кроме выхода из строя высоковольтного электролитического конденсатора).

Судя по информации от тех, кому приходилось часто сталкиваться с подобным ремонтом, наиболее типичными поломками энергосберегающих ламп являются:

1. Перегорание нитей накала. Это то, что стоит проверять в первую очередь (сопротивление каждой обычно до 15 Ом).
2. Пробой резонансного конденсатора, подключенного между нитями лампы (номинал обычно 2,2 nF 1200V).

Также типичными являются следующие поломки:

1. Выход из строя силового конденсатора (емкость обычно 47 nF). Через него подключен один из выводов лампы.
2. Выход из строя (вздутие и т.п.) сглаживающего электролитического конденсатора в цепи питания (номинал обычно до 10uF 400V).
3. Выход из строя конденсатора запускающего с динистором генератор (номинал обычно 22 nF 100V).

А вообще, сгореть в балласте (плате, через которую подключены лампы) может любая деталь. В Интернет, в описаниях поломок попадались даже случаи сгорания резисторов.

Бывают и экзотические неисправности – см. видео выше.

Коэффициенты пульсаций различных источников света

Различные осветительные приборы отличаются по степени пульсации. Наиболее хороши в этом плане устаревшие лампочки накаливания. Их вольфрамовая спираль практически не успевает измениться в яркости в моменты прохождения сетевого напряжения через ноль. Вдобавок старая лампочка пульсирует с удвоенной сетевой частотой, т.е. на 100 Гц. Этот параметр превышает чувствительность большинства людей.

Люминесцентные и led светильники, особенно устаревшие, менее хороши. Здесь всё зависит от качества их электроники. Иногда в продаже попадаются образцы, чьё моргание заметно невооружённым глазом. Модели дороже лишены такого дефекта.

Внимание! Применение диммеров существенно увеличивает пульсации. Особенно это ощущается на низкой яркости лампочки. Также диммеры (особенно симисторные) вносят нежелательные помехи в сеть

Также диммеры (особенно симисторные) вносят нежелательные помехи в сеть.

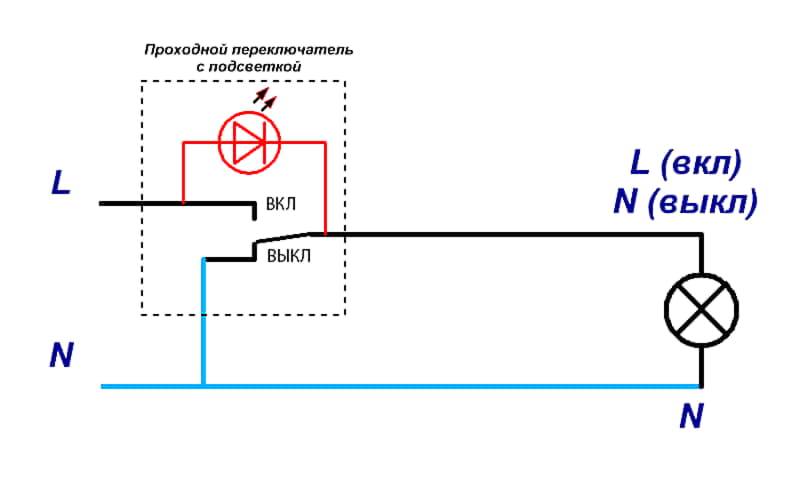

Проходной выключатель

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Базовое устройство современного диммера

Теперь – о том, каким же образом обеспечиваются такие преобразования переменного тока. Тот, кто не интересуется физикой подобных процессов, может сразу перейти к следующему разделу статьи. Но многим будет интересно, тем более что понимание происходящего может подвигнуть и на самостоятельное изготовление диммера – об этом мы тоже поговорим несколько позднее.

Понятно, что никакое электромеханическое коммутационное устройство неспособно работать в режиме ключа с такой скоростью переключений, адекватной частоте переменного тока. Но на выручку пришли полупроводниковые элементы.

Ниже на иллюстрации показана (с некоторым упрощением) схема электронного диммера. Понять принцип ее работы можно, даже не имею специальной подготовки в этих вопросах.

Принципиальная схема электронного диммера (дана с некоторыми упрощениями)

Итак, разбираемся.

Функцию электронного ключа в представленной схеме выполняет «связка» двух полупроводниковых элементов:

Цены на диммер

диммер

VS1 – симистор (симметричный полупроводниковый тиристор или триак) который способен пропускать ток между силовыми выводами А1 и А2 в обоих направлениях, но при условии наличия на выводе G («gate» — затвор) определенного управляющего напряжения.

VS2 – динистор (двунаправленный полупроводниковый диод или диак), также способный пропускать ток в обоих направлениях. Но в отличие от триака, диак не требует управляющего сигнала. Он срабатывает автоматически (открывается) при достижении на его выводах определенного напряжения. И вновь закрывается, когда проходящий через него ток снизится до минимального уровня, называемого током удержания.

Диммер, как правило, устанавливается в разрыв фазного провода. Но это – исключительно из соображений безопасности эксплуатации, так как на работоспособность схемы влияния не оказывает. Тем не менее, такое правило рекомендуется к соблюдению при установке любых выключателей на системах освещения.

Для того чтобы в рассматриваемом случае ток пошел на нагрузку (от «L in» к «L out»), необходимо открытие ключа-триака между его силовыми выводами А1 и А2. Иного пути нет, так как на другом участке цепи она, по сути, разорвана конденсатором С.

Что же происходит при включении питания? Начинается зарядка конденсатора С, скорость которой зависит как от его емкости, так и от сопротивления R. Чем выше сопротивление, тем дольше будет длиться зарядка. Так как используется переменный резистор (потенциометр), то имеется возможность плавного изменения сопротивления этого участка цепи.

Как только напряжение на обкладках конденсатора достигнет определённой величины, срабатывает на открытие динистор, и на вывод G тринистора подается управляющее напряжение, что приводит к его открытию. Ток пошел на нагрузку.

При достижении полуволной нулевой отметки конденсатор полностью разряжается, диак закрывается, что ведет и к закрытию триака. Цепь питания нагрузки снова прервана.

Но вновь начинается процесс зарядки конденсатора, уже с обратной полярностью на обкладках, и весь цикл повторяется. Так как использованы симметричные полупроводниковые приборы – симистор и динистор, эта схема работает на любом участке синусоиды, то есть с любым направлением тока.

Об этом приходится долго рассказывать, но на деле все эти преобразования происходят с частотой переменного тока, то есть в течение секунды вырабатывается 50 положительных и 50 отрицательных «вырезанных» импульсов. Такая частота обеспечивает вполне нормальную работу электроприборов с резистивной нагрузкой, к которым относятся и лампы накаливания.

Правильным подбором параметров полупроводниковых элементов и изменением сопротивления потенциометра можно регулировать моменты открытия и закрытия ключа, то есть «вырезать» из синусоиды импульсы определённой продолжительности и амплитуды. Тем самым – управлять мощностью включенной в цепь нагрузки лампы.

По подобной схеме собирается абсолютное большинство современных диммеров. Безусловно, в схему вносятся определенные дополнения, оптимизирующие ее работу и сглаживающие негативные моменты. Но принцип остается тем же.

Причины возникновения мерцания

Практически все лампы формируют эффект мерцания

Для того, чтобы решить, как исправить эту проблему важно знать, почему пульсируют лампы. Дело в том, что частота мерцания или пульсации выше крайней частоты слияния мельканий, которые глаз человека не воспринимает напрямую как мерцающий световой поток

Несмотря на это, негативное воздействие сказывается на самочувствии человека и вызывает повышенную утомленность

Чем чаще происходит пульсация, тем большее влияние на организм: начинается головная боль, а также быстрая усталость, что приводит к рассеянности человека, и он не может сфокусировать внимание на работе

Лампами накаливания образуется наиболее сильное мерцание. По причине того, что мерцание в полной мере зависит от самого источника питания, в светодиодных лампах решили эту проблему с помощью применения драйвера, благодаря которому напряжение проходит в виде постоянного тока. Все же не все изготовители стали использовать качественные драйверы, которые способны снизить уровень импульса до нужного значения. Поэтому изготовленный товар имеет низкую себестоимость и в то же время плохое качество.

Иногда бывает так, что при покупке, лампочка светит хорошо без мерцаний, однако со временем мерцание появляется. Это говорит о том, что качество данного продукта низкое

Поэтому при покупке необходимо обращать внимание, указан ли в технических характеристиках коэффициент пульсации. Соответственно такой осветительный прибор стоит дороже

Почему важно обратить внимание?

Стоит отметить, что на самом деле практически все современные источники света излучают прерывистые лучи. Так как частота мерцания достаточно большая, она практически не заметна невооруженному глазу. И хотя такое мерцание кажется безобидным, на самом деле оно становится причиной некоторых расстройств и оказывает опасное влияние на здоровье человека. Отдельные группы людей имеют меньшую устойчивость к воздействию такого света, среди таких больные аутизмом, эпилепсией, мигренью, а также дети. Стробоскопический эффект способен вызывать иллюзии в момент передвижения предметов, что сказывается на работе вестибулярного аппарата. Качество освещения влияет на продуктивность работы и самочувствие человека.

Высокая рыночная конкуренция, построенная на войне цен, заставляет производителей добиваться более выгодных предложений за счет снижения качества своей продукции. Как следствие, led лампы, мерцание которых тоже имеет негативное влияние, массово заполняют рынок.

Из-за выключателя при выключенном свете светится светодиодная лампочка

В настоящее время, огромное количество электрических устройств, которые давно всем известны и знакомы, оснащаются для удобства использования или управления, дополнительными элементами, которые не могут корректно работать вместе в одной электрической цепи.

К данным устройствам относится выключатель, в который для удобства установлен светодиод. В данном случае, нормальная работа такого выключателя и светодиодов невозможна. Поэтому требуется проведение некоторых работ.

Работы по устранению неисправности:

• Переделка выключателя;
• Замена выключателя.

Как говорилось ранее, установленный в выключателе светодиод, для оптимальной работы, подключен к сети через резистор. В свою очередь резистор, постоянно отдавая накопленный заряд светодиодам, заставляет их светиться.

Поэтому, в данной ситуации лучшим решением будет убрать светодиод из схемы выключателя. Делается это достаточно просто. Выключатель разбирается и при помощи кусачек, светодиод с резистором откусываются.

Лучшим решением избавиться от данной проблемы будет убрать светодиод из схемы выключателя

Стоит отметить, что если у вас имеется в наличии обычный выключатель, то можно воспользоваться вторым способом. Просто заменить его.

Обратите внимание! Все электромонтажные работы проводите только при отключенном напряжении в сети. Для этого, необходимо выключить автоматический выключатель в распределительном щитке

После этого, используя набор отверток, разобрать выключатель, и отсоединить его от токоведущих проводников и установить новый

Для этого, необходимо выключить автоматический выключатель в распределительном щитке. После этого, используя набор отверток, разобрать выключатель, и отсоединить его от токоведущих проводников и установить новый.

Определение и единица измерения

Коэффициент пульсации (Кп) является одной из характеристик, которая определяет качество искусственного освещения. Для расчета Кп производят замер уровня освещённости с фиксацией минимального, среднего и максимального значения. Затем данные подставляют в представленную ниже формулу.

Коэффициент пульсации светодиодных ламп – безразмерная величина. Для удобства понимания полученный результат отображают в процентном эквиваленте. По данной формуле проводят расчёты, полученные на основании измерений гармонических колебаний. Драйверы светодиодных ламп являются источником негативных сигналов гармонической формы, что упрощает проведение замеров экспериментальным методом.

При наличии в источнике излучения импульсных помех применяют более сложные расчёты. Однако к электрическим схемам блоков питания LED-ламп это не имеет отношения.

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Отрицательное воздействие

Мозг человека не может полноценно обработать информацию, которая поступает на глаза с частотой, превышающей несколько десятком герц. По этой причине кадры в кино и по телевизору меняются с частотой 25-50 Гц. Если пульсации потока света ниже, она оказывает воздействие на глаза и анализируется мозгом. Человек может определить яркость потока, цвета, оттенки, контрасты. Если информация подается с другой частотой, люди подсознательно стараются избегать ее.

Исследования медиков показали, что на самом деле глаза и мозг воспринимают данные с частотой до 300 Гц, но не визуально. Человек воздействия не чувствует, поэтому не принимает никаких мер. Ощущения дискомфорта и усталости он связывает с другими причинами. Хотя невизуальное воздействие изучено недостаточно, все же ясно, что оно достаточно глубокое.

При кратковременном воздействии мерцания:

устают глаза;
снижается внимание;
человек быстро утомляется;
замедляется работа мозга;
нарушается работа органов пищеварения;
появляется тошнота;
нарушаются суточные ритмы.

При продолжительном воздействии пульсации:

• развивается бессонница и депрессия;
• снижается зрение;
• развиваются патологии желудочно-кишечного тракта и сердечно-сосудистой системы;
• нарушается функциональность мозга;
• снижается работоспособность.

Самое опасное явление на рабочем месте – развитие стробоскопического эффекта при частоте мерцания до 80 Гц. У человека возникает иллюзия замедления движения и неподвижности окружающих предметов. Это повышает вероятность травматизма. При повышении частоты быстро развиваются болезни нервной системы.

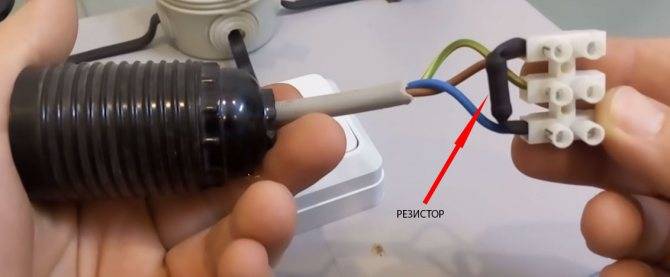

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.

Для безопасности лучше заизолировать его термоусадкой.

Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Устройство светодиодных источников света

Современная светодиодная лампа состоит из следующих узлов: излучатель света (светодиоды на монтажной плате), драйвер, радиатор, цоколь и рассеиватель.

Светодиодная лампа

Для того, чтобы светодиод начал излучать свет видимого спектра к PN-переходу кристалла нужно приложить постоянное напряжение до 4 вольт плюсом на анод. Излучатель состоит из параллельно соединённых цепочек светодиодов, в каждой цепочке источники соединены последовательно. Количество светодиодов зависит от напряжения питания, их расположение на модуле определяют угол рассеивания, а материал кристаллов- спектр светового потока.

Образец и схема драйвера

Драйвер — электронный блок управления — осуществляет следующие функции:

• выпрямляет переменное напряжение сети до необходимого постоянного для светоизлучающего модуля;
• поддерживает стабильным ток через светодиоды при колебаниях питания;
• фильтрует помехи и импульсы, возникающие в электросетях;
• может осуществлять защиту кристаллов от перегрева.

Функциональные возможности блока зависят от класса LED изделия. Сложность схемы может быть от простого диодного моста до широтно-импульсного модулятора.

Радиатор и монтажная плата излучателя отводят тепло от светодиодной матрицы. Светодиоды модуля при работе очень нагреваются и этот нагрев ускоряет деградацию (старение) полупроводниковых кристаллов и их покрытия. Теплоотвод на малогабаритных лампочках может отсутствовать, на приборах среднего класса он изготовлен из алюминия, а в дорогих светильниках выполнен из керамики.

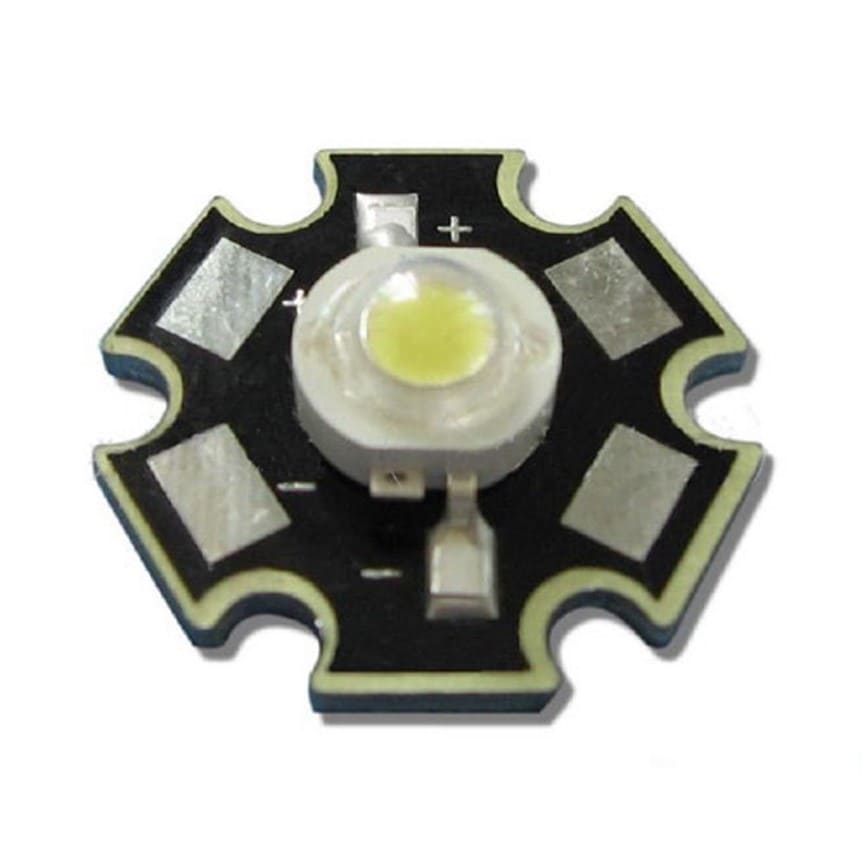

Светодиодный излучатель

Цоколь осуществляет связь лампы с электросетью. Он стандартизован и позволяет менять любые приборы освещения от накаливания, люминесцентных на полупроводниковые светильники.

Рассеиватель, стеклянная колба, иногда с инертным газом, закрывающая содержимое плату со светодиодами от всевозможных повреждений и попаданий насекомых, влаги.

Проходной выключатель

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Устранение причин мигания энергосберегающих ламп

Если, покупая лампы, вы во главу угла поставили качество, а не самую низкую цену, то вопрос неисправности энергосберегающих ламп отпадает. Остается искать причину в другом и устранять ее:

1. Первый и самый простой способ избавиться от мигания лампы в выключенном состоянии — вскрыть выключатель с подсветкой и разомкнуть цепь, по которой ток поступает к лампочке. Конденсатор перестанет подпитываться и лампа прекратит мигать.
2. Второй способ радикальный — поменять выключатель с лампочкой на обычный.
3. Третий — компромиссный, т.е. и мигание устраняет и выключатель с подсветкой останется. Небольшой ток, подзаряжающий конденсатор, нейтрализуется путем вкручивания в люстру из 2 или нескольких лампочек 1 лампочки накала. Конечно, это несколько уменьшит экономию электроэнергии, зато позволит отвести ток от конденсатора на накаливание нити. Есть в этом способе еще 1 положительный момент:

• лампа энергосберегающая включается постепенно, а лампа накаливания сразу, значит, люстра засветится быстрее;
• цвет излучения энергосберегающей лампы не всегда комфортен, а в комбинации со светом обычной лампы компенсируется этот недостаток. Глаза, кстати, меньше устанут.

4. Четвертый способ в техническом отношении дублирует 3, только дополнением станет не лампа накаливания, а конденсатор или 2 Вт резистор с сопротивление 50 кОм в качестве шунтирующего элемента. Через него пойдет ток небольшой, но достаточный для того, чтобы лампочка подсветки работала.
