Разводка электропроводки в гараже своими руками

Прокладка проводки

Монтаж электропроводки

Проводка может быть разного типа:

• открытая;
• закрытая;
• смешанная.

Для гаража нежелательно использовать открытую проводку. Конечно, такой вариант монтируется проще и быстрее, но зато менее надежен. Причина в том, что провода, проложенные в гофре или коробе, могут быть зацеплены, сорваны или будут постоянно подвергаться воздействию сырости.

Где размещать выключатели? Первый должен быть возле входа, остальные нужно установить недалеко от светильника, чтобы любому, кто войдет в гараж, не пришлось угадывать, что и как включается. Розетки же лучше установить возле дверей, ворот и над рабочим столом, если таковой предусмотрен в гараже. Наиболее качественными являются те розетки, которые имеют подпружиненные контакты, потому что вилка, даже советского образца, не будет греться или выпадать. Если же вилка выполнена по европейским стандартам, то пружины подадутся назад, зафиксировав её, а после извлечения станут на место. Согласитесь, это удобно, к тому же такая розетка будет более долговечной.

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

• Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
• Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
• Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
• Установка розеток осуществляется на высоте 60 см от пола.
• В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
• Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
• Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
• В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
• В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
• Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
• Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
• Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

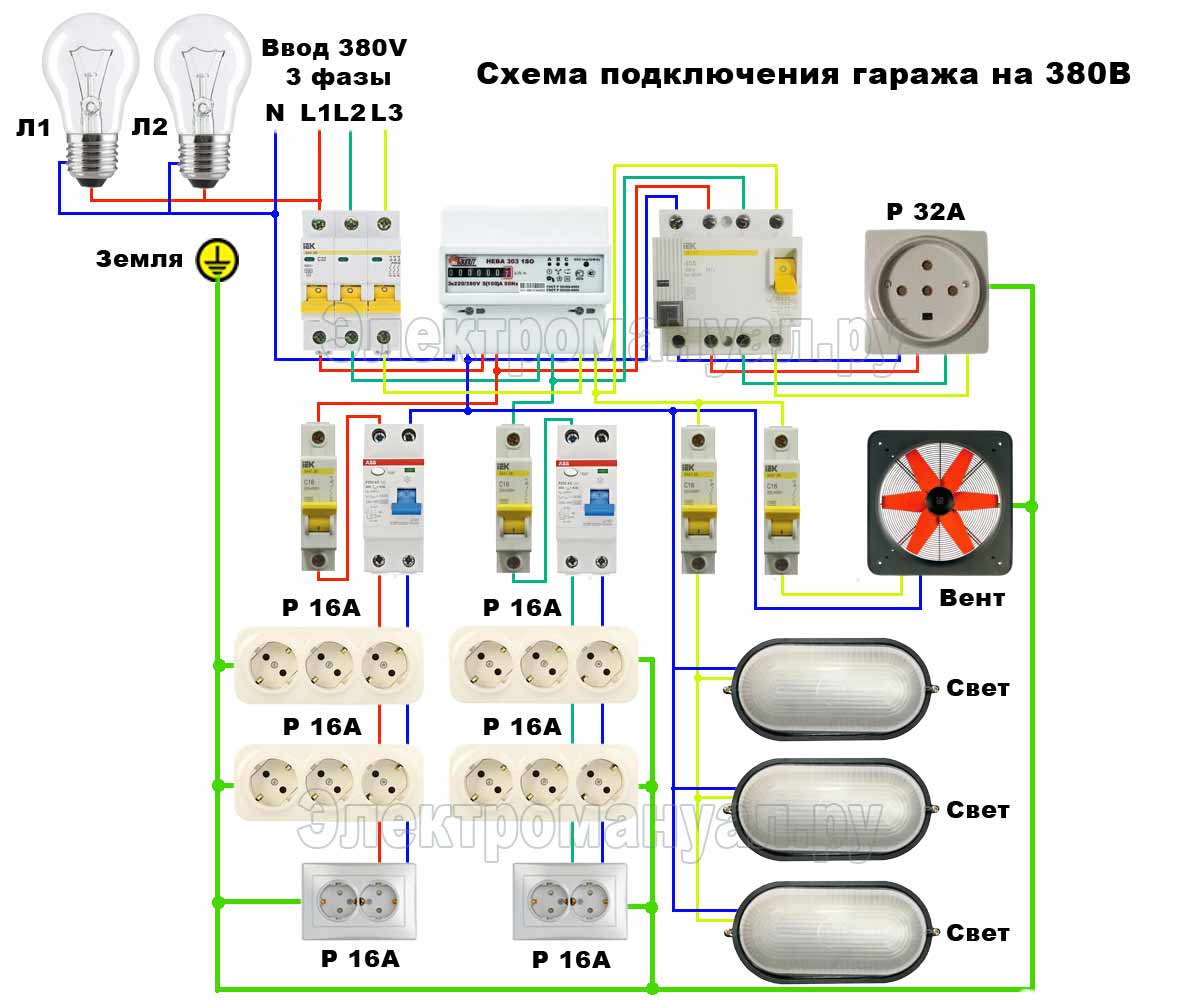

Общая схема электропроводки в гараже:

Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

Оборудование внешнего электроснабжения гаража

  Как правило, подвод электричества в гараже и гаражных кооперативах осуществляется централизованно.Кабели питания прокладываются в металлических, либо пластиковых трубах по фасадной (в спаренных гаражных боксах), либо тыльной стороне в однорядных боксах. Напротив каждого гаража устанавливается металлическая, либо пластиковая распределительная коробка, из которой через вводное отверстие, в которое вставляется пластиковая труба, электрический кабель заводится в помещение гаража.

Достоинством разводки в металлических трубах является повышенная пожаробезопасность и то, что, трубы являются элементом единого заземления на весь ряд боксов, а иногда и на весь кооператив. В этом случае при однофазном электроснабжении используется двужильный кабель вместо более дорогого трехжильного.

Схемы

Своими руками сделать в гараже заземление на 220 В можно по следующим схемам:

TN-C.

Согласно данной схеме, подсоединяемый провод включает 2 проводника. Один из них предназначен для фазы, другой – PEN-совмещенный – для ноля и земли.

Главный недостаток проявляется в том, что при обрыве PEN-кабеля, корпуса всех подключенных приборов окажутся под фазой. Это приведет к удару током даже при случайном соприкосновении к поверхности.

По этой причине не рекомендую применять TN-C-схему для заземления гаражных электроприборов. На данный момент данная версия считается устаревшей – применялась она более чем 10 лет назад, а при обустройстве вновь возводимых зданий не используется.

TN-S.

По сравнению с выше приведенным вариантом, эта схема более надежна – так как проводник разделяется на 3 независимых жилы. Таким образом, это обеспечивает разделение земли и нуля. К тому же в щитке они подсоединяются к разным шинам. Это гарантирует, что при обрыве на приборы не начнет поступать фаза.

Однако в реальности TN-S-схема почти нигде не применяется. Так как для ее осуществления придется тянуть отдельный проводник от подстанции до потребителя.

Обустройство заземляющего контура в непосредственной близости к постройке

TN-C-S.

Это, пожалуй, самый удачный вариант, когда заземляющая жила идет в комплекте с нулем и фазой от поставщика электроэнергии. Суть схемы следующая:

1. От центральной подстанции к местному распределителю подходят фазы с совмещенным PEN-проводником (ноль + земля).
2. Далее уже на месте заземление обновляется.
3. К потребителю подходит 5-жильный кабель – 3 фазы, ноль + земля.

На данный момент современные застройки оснащаются именно такой схемой подачи электричества.

TT.

Эту схему могу рекомендовать тем, кто желает своими руками сделать заземление в гараже на 220 В. Для этого потребуется обустроить заземляющий контур в непосредственной близости к сооружению.

Отмечу этот вариант, как самый дешевый и подходящий под любую схему электропроводки. Особенно актуален он для старых схем, где к щитку частного дома подводится только фаза и ноль.

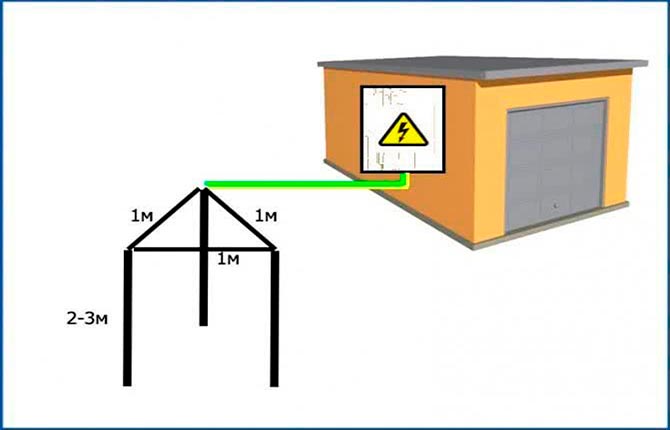

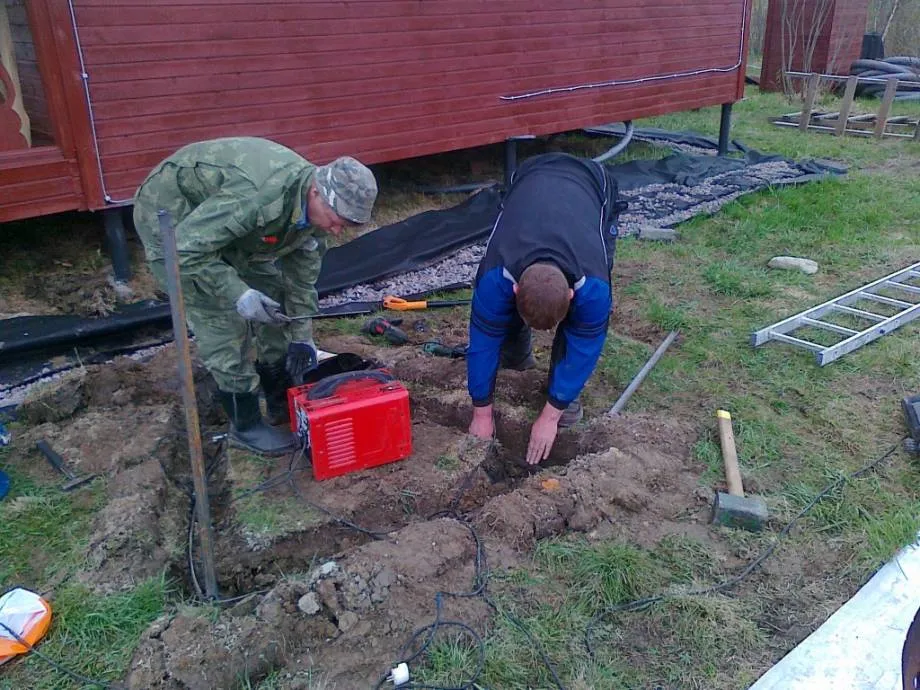

Для монтажа контура требуется выкопать траншею необходимой конфигурации

Важно!

Чтобы создать по-настоящему рабочий заземляющий контуру, нужно учесть величину электрического сопротивления поверхностных слоев почвы. Например, на глубине стандартной фундаментной подошвы (около 0,7 м) его показатель практически идентичен телу человека – защиты от такой схемы можно не ждать. Элементы конструкции должны погружаться на достаточную глубину, как правило, ниже отметки промерзания грунта.

Выбираем кабельную продукцию и устройства защиты

Перед тем как приступить к проведению электропроводки в гараже потребуется подобрать подходящее для этого кабельное изделие. Для ввода в него удобнее всего использовать популярный у пользователей самонесущий провод СИП.

Кабель для электропроводки

Для электропроводки в самом гаражном помещении выбирается один из следующих типов кабельных изделий:

• NYM
• ВВГ
• ПУНП

При выборе подходящего кабеля для электропроводки в гараже своими руками обустраиваемой его хозяином, важно учесть количество жил и их сечение. Предпочтение в этом случае отдается проводам ВВГ, количество жил у которых может быть от одной до пяти. Четырехжильный кабель ВВГ

Четырехжильный кабель ВВГ

Трехжильный кабель ПУНП

Трехжильный кабель NYM

К достоинствам изделий этого класса относят возможность эксплуатации в широком температурном диапазоне (от -50 °C до +50 °C). Кроме того, провода этой марки отличаются прочностью, устойчивостью к влаге и наличием множества конструктивных исполнений.

При выборе сечения изделий означенного типа исходят из следующих требований ПУЭ:

1. для осветительной части используются провода с сечением жилы 1,5 мм2;
2. при монтаже силовой подводки к розеткам оно увеличивается до 2,5 мм2;
3. при прокладке отдельной линии, предназначенной для подключения «мощного» оборудования сечение жилы возрастает до 4 мм2.

Выбор сечения кабеля по мощности и току для напряжение питания 220 и 380 Вольт

Для выбора сечения кабеля по мощности вы можете воспользоваться онлайн-калькулятором на нашем сайте.

При выборе разновидности ВВГ учитывается ряд технических требований, содержащихся в нормативной документации. Согласно положениям ПУЭ подбираемый тип должен соответствовать ряду требованиям, основными из которых являются недопустимость возгорания проводки и выхода из строя подключенной к электросети аппаратуры.

Устройства автоматической защиты

Чтобы защитить линии питания от КЗ и перегрузок по току в них устанавливаются автоматические выключатели. Для исключения поражения пользователя высоким напряжением предусматривается специальное защитное устройство – УЗО.

Однополюсный автоматический выключатель АВ47-29 производитель IEK

Двухполюсный автоматический выключатель АВ47-150 63А производитель IEK

Трехполюсный автоматический выключатель АВ47-29 25А производитель IEK

Устройство защитного отключения УЗО ВД1-63, 16А,10мА

Еще на стадии разработки схемы электропроводки потребуется проделать следующие операции:

• Подготовить монтажную схему, привязанную к планировке гаражного помещения.
• Произвести разбивку потребителей по группам, для каждой из которых потребуется отдельная ветка питания.
• Рассчитать предельные нагрузки и токи в этих ответвлениях (включая линии освещения и силовые цепи).
• Определить потребность и тип устанавливаемых в них защитных автоматов и УЗО.

На завершающей стадии подготовительных мероприятий потребуется закупить все необходимые материалы и комплектующие изделия. Уставки АВ выбираются в соответствие с расчетными значениями максимальных токов в каждой из питающих линий. Номинальные токи автоматов защиты (АВ) и устройств защитного отключения (УЗО) указаны для каждой группы потребителей на схеме ниже.

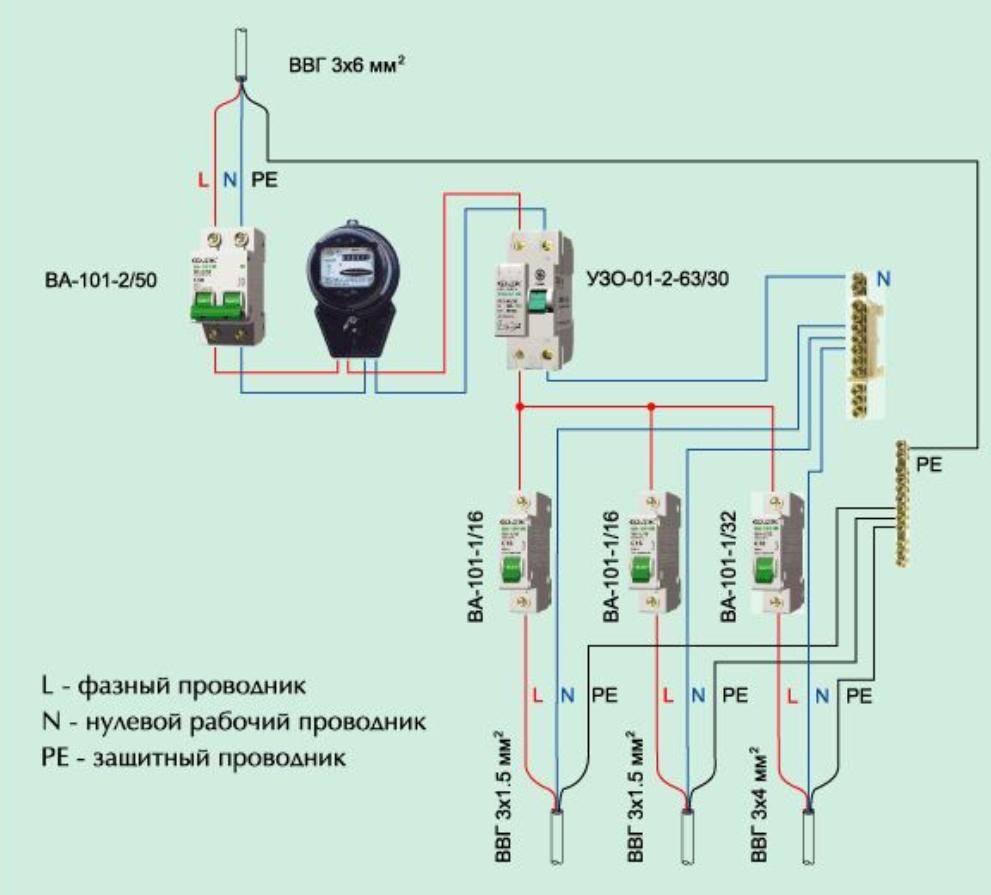

Схема подключения автоматов защиты и устройств защитного отключения

Использование понижающего трансформатора

В любом гаражном строении для работы в смотровой яме может потребоваться переносной светильник (так называемая «переноска») С другой стороны согласно требованиям ПУЭ в помещениях повышенной опасности использование осветителей на 220 Вольт категорически запрещено. Поскольку гаражные строения (как металлические, так и капитальные конструкции) относятся к категории особо опасных – в них разрешено использовать напряжения, не превышающие 50 Вольт.

Для их получения поступают одним из следующих способов:

• Приобретают трансформатор на соответствующее напряжение, что приводит к дополнительным расходам.
• Подключают переноску к клеммам аккумулятора автомобиля.

Первый вариант, несмотря на дополнительные издержки, более предпочтителен, поскольку гарантирует наличие нужного напряжения, не зависящего от степени зарядки батарей. Трансформатор для светильников, используемых для освещения смотровой ямы и переноски, монтируется либо в щитке, либо в отдельном ящике, расположенном неподалеку от него.

Из предлагаемых промышленностью изделий лучше всего выбрать понижающий трансформатор, устанавливаемый на дин рейку в электрическом щитке, либо металлический ящик с понижающим трансформатором, оснащенный двумя автоматическими выключателями и отдельной розеткой.

Системы заземления типа TN-S, TN-C, TN-C-S

Прежде чем разбираться в типах заземление, нужно правильно понять, что оно из себя представляет. Ведь при упоминании этого слова, у большинства в сознание всплывает картинка: идущая по фасаду здания металлическая лента, которая присоединяется к вбитому в землю стержню.

К сожалению такое малое знание о заземление ведет к тому, что часто встречаются ситуации, когда пытаясь найти в помещение отвод для заземления и не найдя его, совершаются ошибочные действия. А именно попытки произвести заземление путем подсоединения третьего провода к различным металлически предметам. Особенно при установке стиральной машинки. Это могут быть трубы отопления, стояки и что-то иное.

А ведь в принципе, действие это понятно, ведь считается, что трубы идут через землю и значит, что электричество уйдет туда. Но не все так радужно. Такой способ заземления очень опасный. Ведь если случится ситуация при которой произойдет электропробой на корпус стиральной машины, то электрические удары могут получить все люди, которые в этот момент принимали ванну или просто пользовались краном. При этом в любой из квартир расположенных по стояку. А это может привести к летальному исходу.

Что такое заземление?

Поэтому чтобы производить заземление необходимо хорошо разбираться в этом деле и все делать согласно требованиям безопасности.

Что же такое заземление? По периметру здания вбивается ряд металлических стержней. Между собой они соединяются металлическими полосами. Так образуется контур заземления. К нему подсоединяется оборудование или электроустановки. Это и будет называться заземлением электроустановки (оборудования).

Существуют два вида заземления:

1. Защитное – эти видом обеспечиваются все дома, к которым подведено электричество;
2. Рабочее – присутствует на всех зданиях, оно служит главным образом для защиты от ударов молнии.

Чтобы организовать собственную систему подключения заземления, нужно определить тип системы заземления, которое подключено в конкретном здании. Существует общая точка, в которой соединяются обмотки трансформатора. Она имеет свое название – нейтраль или еще ее называют нулевая точка. Такое название получено из-за того, что при стабильной работе потенциал нагрузки равен всегда нулю.

Существует три типа заземления:

Чтобы понять, что они обозначают надо сделать расшифровку входящих в них букв. Первая буква будет обозначать, какой характер имеет заземление:

• Т – нулевая точка (нейтраль) – соединена с землей;
• I – все части проводящие ток, подвергнуты изоляции от земли.

По второй букве, можно определить какой характер заземления имеют открытые проводящие части входящих в здание электроустановок:

• T – существующие части связанны с землей, вне зависимости от того какого характера существует связь;
• N – части электроустановок связаны напрямую с землей, а для заземления потребителей существует отдельный PEN проводник.

Рассматривать их все стоит только при необходимости. Так как основным типом заземления, которое характеризуется низковольтностью – это до одной тысячи вольт. При этом используется система TN. Она включает в себя три подвида. Они имеют также буквенную аббревиатуру (буквенное обозначение систем заземления):

Следует расшифровать эти понятия.

Как выполнить освещение ямы

Каждый автовладелец желает иметь смотровую яму в гаражном помещении. Подвал является неотъемлемой принадлежностью данной постройки. Без устройств для освещения обойтись не получится.

Монтаж осветительных конструкций в подвале или яме

Переносные устройства подключить нет возможности, так как помещения отличаются высокой влажностью. Поэтому максимально возможное напряжение составляет 42 В. Для установки электропроводки будет необходимо устройство для понижения.

Осветительные приспособления должны быть рассчитаны на небольшое напряжение.

Светильники должны иметь низкий вольтаж

Какое сечение медного кабеля нужно для проводки в гараж?

Какое сечение кабеля нужно для проводки в гараж?Провод для электропроводки в гараже — какого сечения выбрать?

Выбор сечения проводки стоит начинать с мощности потребителей, которые будут подключаться

Важно есть ли у Вас в гараже 3-хфазное напряжение

Освещение желательно делать медным кабелем сечением не менее 1,5 мм.кв. При мощности светильников(ламп) до 500Вт. Если мощнее — нужно выбирать сечение провода больше.

Розетки и подключение станков нужно делать медным кабелем сечением не менее 2,5 мм.кв.

Ещё про выбор сечения провода можно почитать по этой ссылке.

И главное — не забудьте сделать контур заземления!

Если вы не планируете сделать из своего гаража СТО, и как следствие оснастить его мощным электрическим оборудованием, то тратиться на трехфазный счетчик, лишние метры и квадраты меди — не стоит.

Подвод к гаражу, от опоры линии электропередач можно сделать СИПом сечением 16-24 квадратных миллиметра (алюминий), если от домового щита, то таким же сечением каким выполнена линии до него (толще смысла нет) Если подвод выполняется медным кабелем то хватит и 8-10 квадратов.

Разводка осветительной линии выполняется медным кабелем 1,5 квадрата.

Розеточная группа ведется проводом 4 квадрата.

В моем гараже на одно машиноместо, разводка выполнена таким образом. Балгарка, сварка, другой электроинструмент работает — ни чего не греется.

Механизм действия заземлительного контура

Разберем ситуацию, когда заземлительный контур отсутствует, а в распредсети гаража нет УЗО. Изоляционный слой фазы внутри сварочного аппарата нарушен, из-за чего на его корпусе возник фазный потенциал.

Так как трансформаторная нейтраль на подстанции, откуда подается электропитание, заземлена (то есть объединена с заземлительным контуром), разность потенциалов между почвой и корпусом сварочного аппарата составляет 220 Вольт. Обувь не выступает в качестве изолятора, так как пропускает ток. Стоит коснуться корпуса, и человек попадает под напряжение. Величина тока, проходящего через тело при напряжении 220 Вольт, будет не ниже 15 мА. Это означает, что мышцы сократятся до такой степени, что человек не сможет разжать руку и, если в этот момент никто не придет на помощь, наступит летальный исход.

Теперь представим ситуацию, когда контур заземления есть, произошло повреждение изоляционного материала фазного провода. В таком случае происходит поэтапное включение защитного механизма. Вначале наступает стадия защитного отключения: при связанных друг с другом контурах гаража и подстанции через фазу идет ток короткого замыкания, а автомат отключает технику на некоторое время. Даже если человек прикоснулся к корпусу под напряжением, период контакта будет слишком кратким, и не будет причинен существенный вред здоровью.

При отсутствии связи между контурами и если данная связанность не позволяет образовать ток, необходимый для подключения защиты, понадобится устройство защитного подключения. УЗО будет защищать отходящие линии. При таком подходе защитное отключение будет срабатывать не на короткое замыкание, а на ток утечки в почву через гаражный заземлительный контур. Как только УЗО обнаружит утечку, тут же выключит сеть. Таким образом, человек стоящий на земле, будет в безопасности.

Сопротивление тела между участком, где есть напряжение, и нижними конечностями составляет сотни кОм. Сопротивление проводника между корпусом и заземлительным контуром гораздо меньше одного Ом, а сопротивление самого контура не выше нескольких десятков Ом. В результате есть два параллельно присоединенных сопротивления — тела и заземлителя. Основная часть электричества идет по пути наименьшего сопротивления (к заземлительному контуру). Человеку достанется небольшая величина тока, не превышающая порога отпускания.

Расчет количества материалов

Сколько нужно автоматов, метров провода, распределительных коробок и крепежа, а также светильников, определяют, исходя из заранее составленной схемы. Число розеток зависит от планируемого удобства пользования, наличия в гараже функциональных зон.

Минимально необходимое количество – 2, в идеальном варианте розетка должна быть на каждой стене там, где к ней будет подключаться электрическое оборудование. Допустимо установить блок из нескольких сетевых гнезд, это позволит одновременно запитать от одной точки несколько единиц потребителей. Все подключение – параллельное. Расход кабеля определяют длины отрезков по прямым с учетом скруглений при прокладывании в рукаве и небольшого запаса в пределах 10 %.

Для однофазной сети с заземлением берут 3-жильный кабель, который протягивается от распределительной коробки до розетки. Сращиваний лучше избегать, используя цельные куски: во влажной среде гаража каждое лишнее соединение будет источником проблем.

Перед началом расчета неплохо снять замеры со стен (длину и ширину), чтобы потом на плане разместить точки разбора энергии, и уже после этого определить расход кабеля. Заземление может прокладываться отдельной шиной большего сечения, но чаще используется стандартный кабель на 3 жилы.

Схема электропроводки

Чтобы монтаж электропроводки в частном гараже был выполнен максимально быстро и в полном соответствии всем требованиям, предварительно подготовьте простую схему с указанием мест расположения всех кабелей, выключателей, электророзеток и прочих сопутствующих элементов.

В процессе составления схемы придерживайтесь следующих правил:

• на плане должны быть максимально точно отмечены места размещения всех светильников, розеток, защитных коробок, различных выключателей;
• соединения элементов обозначайте только перпендикулярными и прямыми сплошными линиями. Соединение начинайте прокладывать от щитка;
• отметьте в плане метод подсоединения каждого используемого элемента. Так, лампы и выключатели подключаются исключительно последовательно. Розетки же можно размещать только до выключателей;
• минимально допустимое расстояние между потолком и проводами – 10 см, между полом и электророзетками – 50 см;
• общий выключатель устанавливается справа от гаражных ворот на расстоянии 1,5 м от пола.

Перенесите готовую схему на стены вашего гаража. Для создания ровных линий можете использовать длинную веревку. Достаточно окунуть ее в любой краситель и приложить к нужному участку стены. Либо же используйте другие удобные вам методы разметки.

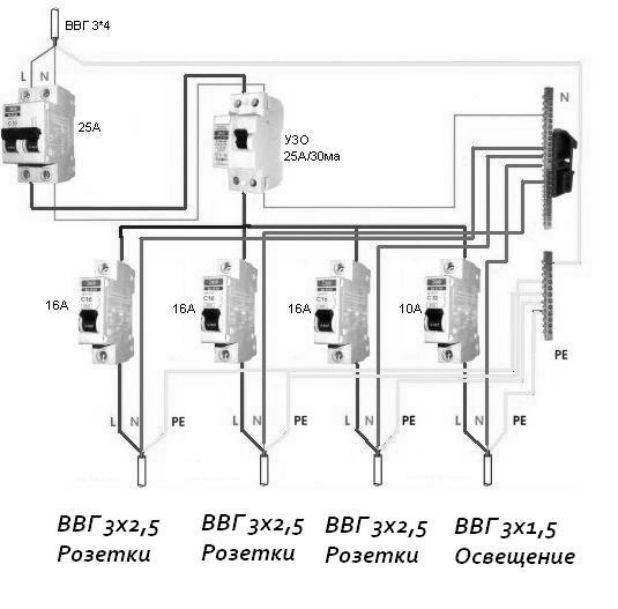

Подключение автоматов и УЗО в щитке

Исходные данные: Гараж 6 на 4 метра, вводный кабель 2х4 медь, разводка к розеткам 2х2,5 медь. По автоматам много мало наменал их в амперах не много ли не мало ли те ли поставил (ставил все что были в загашнике)Спасибо за ответы. А что тут понимать, автоматы стоят какие положено или нет может заменить какой в большую или меньшую сторону (ампер) на схеме видно какие автоматы стоят и на какой проводке. Лучше бы знать, от чего питается входящая линия (какой автомат в начале). Одиночные автоматы в нулевом проводе запрещены уже 50 лет. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Исходим из одновременной работы, т.е то что может быть включено одновременно в работе.1. Два нагревателя, так как у них температурные датчики, и предугадать что они не включат обогреватели одновременно сложно = 4 к Вт3. Освещение = 0,8 к Вт (хотя здесь бы я помыслил о переходе на светодиодные светильники)Таким образом вероятное одновременное включение электроприборов составит 10,8 к В, что соответствует потребляемому току 49,1 А. При потребляемом токе 49,1 выбор сечения будет зависеть от способа прокладки.а) если прокладывать по воздуху то нужно брать кабель сечением 10 мм2 б) если прокладывать в земле , то нужно брать кабель 6 мм2.

Я склонен все же брать 10 мм 2Вопрос о количестве жил в кабеле, зависит от системы заземления которую вы примените. Так как мы имеем ток нагрузки 49,1 А то автомат нужно брать двух полюсный на 50А. Тип автомата С или В будет зависеть от значения тока КЗ. Так как это гараж и он относится к пожароопасным помещениям то нужно ставить УЗО на вводе, а тем более если вы примените систему заземления ТТ. Таким образом после счетчика нужно ставить УЗО на 63А /100 м АIV. Проводку внутреннего монтажа выполнить проводом ПВ1 1*10V. Розетка для плазморезки = 6 к Вт ДИФ автомат 32А/30м А, отходящий кабель ВВГ нг 3*4,02. 2 2 к Вт Здесь бы я все же разбил их на две группы и сделал бы так УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Освещение 0,8 к Вт Не знаю высоту установки светильников. УЗО 16А / 30 м А , потом автомат однополюсный 6А отходящий кабель ВВГ нг 3*1,5PS/ Типы автоматов С или В будут зависить от значения токов короткого замыкания.

Розетки для переносного инструмента ( две линии) 2 2 к Вт УЗО 25А/30м А, потом 2 однополюсных автомата на две линии 10А. Судя по вашей схеме,номиналы всех автоматов подобраны не верно,завышены( если правильно указана кабель),диф.автомат ставить нужно,но начните лучше с монтажа собственного контура( ТТ ) и перетяжки кабелей. Вариаций реализации защиты вашего гаража много и это будет правильно, и безопасно! Лучше смотрится, когда не скрин-шот всего экрана, а вложение в сообщение. Картинку с экрана копируете себе, а потом вкладываете. Вводной автомат (защита вводной линии) должен быть не более 25А.4.

Как обычно, спрашивают про мелочь, а оказывается — нужно переделывать всё.1. нужно правильно выбрать вводной автомат

вгараже — померять сопротивление линии по методу чайника-вольтметра, посчитать ток КЗ. Одиночныеавтоматы в нулевом проводе запрещены уже 50 лет. Лучше бы знать, от чего питается входящая линия (какойавтомат в начале). Групповые это какие что парами на ввод или что соединены последовательно?

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Этапы монтажа электропроводки

Монтаж проводки в гараже включает в себя подготовку, работы на внешнем участке и монтаж внутренней схемы.

Подготовительные работы

Подготовка к прокладыванию проводки включает в себя нанесение разметки, где планируется установить розетки, выключатели и осветительные приборы. Гнезда под них можно высверлить при помощи перфоратора с алмазной коронкой. Штробы в стенах, где будет пролегать провод, выполняются специальным инструментом — штроборезом или же молотком и зубилом. Однако в последнем случае работа будет проводиться немного медленнее. Глубина и ширина штробы зависит от диаметра провода, но в большинстве случаев требуется не более 2 см в ширину и глубину.

В том случае, если кабель для подключения освещения протягивается по потолку, значит впоследствии штробы с проводкой нужно будет заштукатурить. Если же это невозможно, то используется гофра для кабеля. Она закрепляется на потолке хомутами на саморезах.

Прокладка кабеля на улице

Наиболее простой способ — это воздушная прокладка кабеля. Если это осуществляется над проезжей частью, то высота пролегания провода должна быть около 6 метров и выше. Если над пешеходной зоной — выше 4 м. Над гаражом прокладка провода должна производиться на высоте не менее 3 м. В некоторых случаях потребуется сделать стойку в виде изогнутой конструкции из стальной трубы. Если же расстояние от столба ЛЭП до гаражного бокса составляет более 25 м, то нужно будет установить промежуточную опору.

Подземная прокладка кабеля осуществляется с использованием бронированного кабеля со специальной маркировкой “Б”. Он укладывается в траншею, которая выкапывается от столба ЛЭП в сторону гаража. Для укладки кабеля применяется стальная или пластиковая труба с диаметром в 2 раза больше диаметра кабеля. Также обязательно используется гидроизолирующее средство: труба обрабатывается, например, при помощи битумной мастики. Около столба ЛЭП кабель отводится вверх и его конец герметизируется.

Внутренняя разводка

Интересуясь, как провести проводку в гараже, необходимо узнать об особенностях внутренней разводки кабеля. Такие работы могут быть проведены двумя способами:

• Скрытый. В этом случае монтаж проводки начинается с обрезки кабеля на куски, длина которых равна длине шлейфов. После этого монтируются распределительные коробки: их закрепляют саморезами. Кабель укладывается в штробы, закрепляется пластиковыми хомутами. Соединение электропроводки между шлейфами осуществляется при помощи клеммных колодок. После того, как кабель будет уложен в штробы, они заделываются штукатуркой. Производится монтаж розеток с выключателями с подключением к проводам.
• Открытый. Такой способ подходит для деревянного гаража. В этом случае используются кабель-каналы, представляющие собой короба с крышкой. Сначала основа нарезается по длине каждого вертикального или горизонтального участка, закрепляется саморезами на разметках, линиях схемы проводки. Затем производится укладка кабеля, монтаж розеток и выключателей. И в завершение — кабель-каналы закрываются крышками.

Монтаж распределительного щитка

Также важно знать, как правильно провести проводку в гараже, когда он стоит отдельно от основного дома. В этом случае необходимо будет на гаражном помещении установить отдельный распределительный щит, где будет установлен прибор учета потребляемой электроэнергии. Работа не представляет собой ничего сложного, но требует больших материальных затрат

Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами

Работа не представляет собой ничего сложного, но требует больших материальных затрат. Щит можно установить внутри или снаружи гаража. Последний вариант предпочтительнее, так как это не будет препятствовать снятию показаний контролерами.

Крепление щитка осуществляется на саморезы с пластиковыми дюбелями на высоте 1-2 м. На каждый шлейф необходимо установить отдельный автоматический выключатель и один общий — на ввод.
