Выбор коммутационных аппаратов
При выборе коммутационных аппаратов для деревянного строения первым критерием должна стать их пожарная безопасность. Быть может это получится дорого и не вполне впишется в ваш дизайн, но ещё раз подумайте о последствиях, какие бывают при малейшей искре в розетке, когда вокруг сплошь и рядом одно дерево.
Искрообразование в коммутационных аппаратах надо исключить, поэтому покупайте качественную продукцию хорошо зарекомендовавших себя фирм.
Нежелательно в деревянных домах ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешёвый, не подвергается горению, но он очень хрупкий.
При включении и отключении коммутационного аппарата он периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. При этом фарфор покрывается трещинами и в определённый момент может лопнуть. За счёт этого рабочая часть становится подвижной, что влечёт за собой ухудшение контакта, образование искр и даже дуги.
Поэтому покупайте розетки и выключатели, рабочая часть которых крепится на термостойком пластике, он устойчив к динамическим воздействиям и не деформируется со временем. Постарайтесь не приобрести подделку из дешёвого пластика, который в случае аварийного нагрева розетки начинает плавиться. Качественный термостойкий пластик спокойно выдерживает температуру до 130 градусов.
Монтаж электропроводки в деревянном доме
Монтаж электропроводки в деревянном домеПрокладка электропроводки начинают с обустройства распределительного щитка. Здесь собирают и группируют автоматы защиты, электросчетчик, автомат защитного отключения по группам потребителей в доме.
Перед сборкой щитка необходимо продумать и нарисовать схему
электропроводки в доме.
Эту схему необходимо будет закрепить на самом щитке, чтобы в дальнейшем не гадать – а где тумблер, отключающий свет в комнате на втором этаже, например.
При определении количества УЗО можно установить несколько
дополнительных резервных автоматов. Это избавит от проблемы переделки щитка в
случае модернизации электропроводки в доме, например, если будет пристраиваться
или перестраиваться какое-либо помещение.
Ввод электропроводки в работу и тестирование сети
Когда проводка электричества в дом завершена проводят её проверку. Перед началом тестирования следует убедиться, что все бытовые и осветительные приборы отключены от сети. После включения вводного автомата электропитание подаётся на каждую линию. В случае, когда проблем не выявилось, подключаются все выводы для освещения. Отвёрткой с индикатором проводят проверку фаз, отсутствия напряжения на нулевом проводе и заземлении в розетках. Если всё исправно, то, после отключения автомата, необходимо протянуть все контакты.
Если вы уверены, что лучшая электропроводка — это та, которая сделана собственными руками, помните:
- — то какой кабель выбрать зависит от заявленной мощности приборов
- — не стоит экономить на материалах. Выбирайте продукцию тех производителей, которые хорошо зарекомендовали себя на рынке
- -.минимум спаек и скруток, максимум цельного провода от защитного автомата до точки назначения.
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

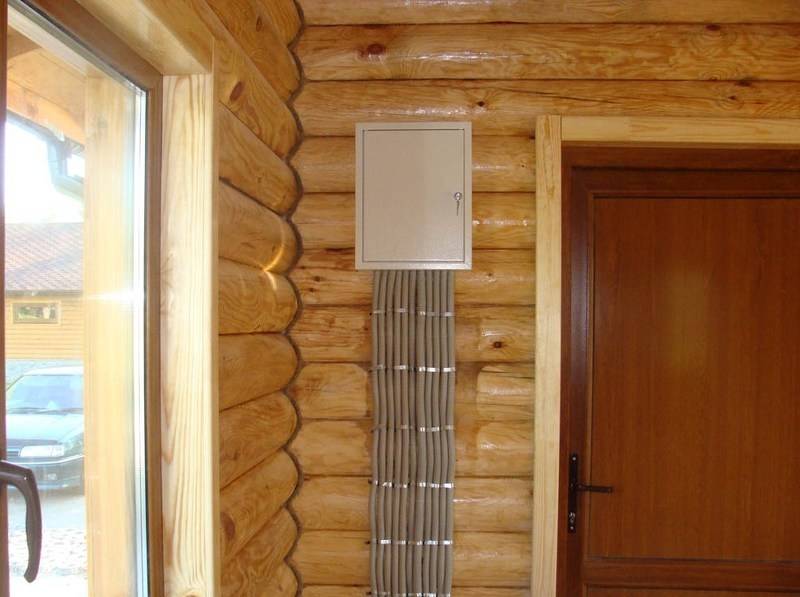

Распределительный щит для эл проводки в деревянном доме
Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

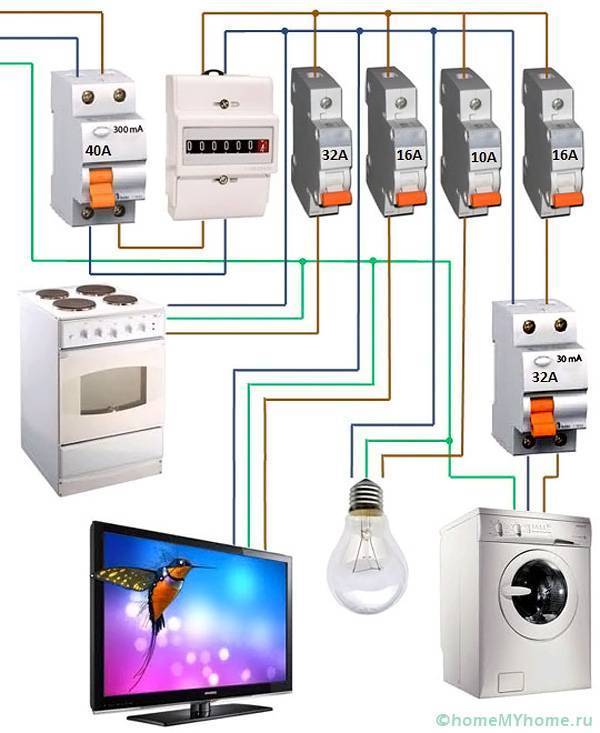

Схема электропроводки в деревянном доме
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Проект разводки электропроводки в частном доме
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
Кабель-каналы на мансарде частного деревянного дома
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
Распредкоробка: подготовка к распкайке
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Ошибки при монтаже
Ошибки при монтаже электропроводки могут привести к пожару. При устройстве электрики следует учесть следующее:
- Кабель в штробе без изоляции. Монтаж в штробе допускается, но в этом случае требуется прокладка проводки в гофре из металла или в стальной трубке;
- Прокладка по плинтусу. В плинтусе должны быть зазоры не меньше 1-1,5 см. Из-за недостатка пространства проводка будет касаться плинтуса, что может привести к перегреву;
- Скрытая проводка по деревянному потолку. Нужны дополнительные меры изоляции и правильно подобранное сечение. Линия не должна идти слишком близко к потолку и другим деревянным поверхностям.
Короба для выключателей и розеток должны быть металлическими. Нельзя применять пластиковые конструкции, а также гофрированные ПВХ-трубы.
Электропроводка в деревянном доме своими руками: пошаговая инструкция по монтажу
Прежде, чем приступить к монтажу электропроводки в деревянном доме, стоит как следует изучить документацию, регламентирующую правила проведения проводки. При этом помогут правила монтажа электроустановок, а также нормативные положения по электротехническим устройствам.
Прежде чем приступить к работе, нужно предварительно рассчитать планируемую нагрузку всех электроприборов, которые будут использоваться
При соблюдении правил безопасности, можно выполнить монтаж самостоятельно. При этом установка включает следующие этапы:
- проведение расчетов по общей мощности электрического оборудования и создание проекта;
- приобретение различных электроприборов;
- выполняется ввод электроэнергии в здание, подключаются приборы электрозащиты и автоматов защиты;
- производится внутренняя разводка кабельных проводок;
- крепление устройств освещения, а также выключателей или розеток;
- крепление механизмов защитного отключения и конструкций заземления;
- прозвонка цепи и проверка правильности подключений.
Монтаж электрических проводов и их подключение требует определенных знаний
Подготовительные работы по проекту электроснабжения в доме
Решая, как сделать электропроводку в деревянном доме, рекомендуется выполнить правильный проект. При этом выполняются следующие действия:
чертится план постройки с указанием размещения важных объектов, к которым нужно подвести электричество;
Пример схемы размещения электрооборудования в доме с гаражом
- на чертежах указывается показатель мощности приборов;
- оборудование подсоединяется к разным группам электропитания;
- производится освещение территории двора. Данное освещение также можно подсоединить к отдельному выключателю и даже установить датчик света;
- мощное оборудование подсоединяется к обособленной группе.
При планировании учитываются рекомендованные расстояния до перекрытий и проемов
По каждой группе проводятся расчеты на максимальное количество потребляемой мощности.
Как выбрать кабель и электроустройства?
Электропроводка в деревянном доме может делаться своими руками. При этом пошаговая инструкция позволит правильно выполнить разводку. Чтобы обойтись без сложных расчетов, можно воспользоваться специальной таблицей для определения сечения кабеля в зависимости от мощности, либо воспользоваться калькулятором ниже.
Таблица выбора сечения провода в зависимости от мощности, тока, напряжения сети и способа прокладки
При этом выбирается кабель с таким сечением, которое соответствует мощности электрических приборов по отдельным группам.
Чаще применяются кабеля из меди. Они характеризуются надежностью, дополнительной изоляцией и удобством в обработке. Алюминиевые изделия чувствительны к изгибам и могут ломаться.
Провода и кабели имеют огромное разнообразие как по толщине сечения, так и по количеству жил и виду изоляции
К розеткам подводятся прочные провода с заземлением. Выключатели и розетки подбираются с учетом показателей тока.
Особенности подбора выключателя на вводе и кабеля
При проведении новой электропроводки, внимание следует уделить сечению входящего кабеля. Если сечение не рассчитано для определенной мощности, то может случится возгорание
Монтажом вводного кабеля занимаются специальные организации
Монтажом вводного кабеля занимаются специальные организации.
Ввод осуществляется при помощи специального бронированного кабеля
Устанавливается вводный автомат. При этом применяется выключатель с тремя полюсами. Если питание однофазное, то применяется двухполюсный автоматический выключатель.
1 – производитель; 2 – модель; 3 – номинальный ток; 4 – номинальное напряжение; 5 – отключающая способность; 6 – класс токоограничения; 7 – артикул изделия.
Выбор вводного автомата и его номинальные характеристики
Выполняя прокладку электропроводки в деревянном доме, нужно правильно выбрать вид автомата. Для подвода к строению в большинстве случаев достаточно использовать автомат в 25А. Характеристику прибора определяет отношение показателей тока короткого замыкания к номинальному значению. Для установки чаще применяется механизм с характеристикой С.
Номинальный ток вводного автомата должен учитывать номинальные токи всех электроприборов плюс 10-20%
Статья по теме:
Монтаж открытой электропроводки
Открытая винтажная электропроводка
Открытая электропроводка в деревянных домах встречается наиболее часто.
Это из-за того, что такая проводка не создаёт проблем, связанных с усадкой дома, и из-за простоты и дешевизны монтажа.
Как делать электропроводку открытого типа в деревянных домах?
Если вы прокладываете провода по поверхности из штукатурки, гипсокартона, иной негорящей поверхности, вы можете спокойно закреплять его при помощи обычных скоб для провода, таких же, как применяются для открытой электропроводки в каменных домах.
Если же необходимо проложить проводку по деревянной стене – тут возникают некоторые проблемы. Дело в том, что те же ПУЭ предписывают либо подкладывать под каждый провод, идущий по деревянной стене, асбоцементный лист не менее 10 мм шире кабеля, либо делать прокладку на специальных изоляторах, которые отдаляют провод от деревянной стены на расстояние не менее 10 мм.
Возможно, вы встречали такую проводку в старых деревянных домах. Согласитесь, в современном интерьере она будет немного архаично выглядеть.
Однако самый простой вариант – применить таки прокладку на фарфоровых изоляторах. К сожалению, прокладка провода современного типа на изоляторах, для которых применяется «витой» провод, сейчас невозможно.
Дело в том, что старый вариант электропроводки предполагал два провода – нулевой и фазный. Новая же электропроводка трёхпроводная – нулевой провод, фазный и провод заземления.
Это же относится и к разным фирмам, предлагающим прокладку проводки «ретро» из витого провода. Во-первых, он не всегда соответствует стандартам – часто изоляция не соответствует современным требованиям, и выполнена по старой технологии. Во-вторых – витой провод двухпроводной.
Затем к этой проволоке прикрепляют основной провод при пластиковых хомутов. Такое крепление достаточно надёжно, соответствует требованиям ПУЭ и позволяет использовать любой провод – и ВВГ, и NYM.
Электромонтаж
Монтаж электропроводки в деревянном доме своими руками: внутренние работы
Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.
Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.
В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.
Скрытая проводка в деревянном доме: разработка проекта и определение трассы
Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках
Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.
После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.
Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки
Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.
К примеру:
- при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
- для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
- минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв.мм соответственно;
- 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.
Основные правила при выполнении работ
Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.
В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками
На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений
Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.
Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.
Устройство распределительного щита и УЗО
Выбирать размер распредщита следует таким образом, чтобы после подключения всех кабелей и приборов, в нем оставалось место. Так у вас останется возможность при необходимости подключить к нему ещё несколько потребителей.
ПРАВИЛА МОНТАЖА ПРИ ОРГАНИЗАЦИИ ЩИТА:
- В месте входа кабеля в щит устанавливается мощный вводной автомат, рассчитанный выдержать нагрузку со всего домовладения.
- Фаза, отходящая от автомата подключается на первую клемму счётчика. Ноль выводят на третью клемму. На второй клемме прибора учёта — выход фазы, а на четвертую подключают нулевой отвод.
- Автоматику в распредщите располагают слева направо: вводной автомат, прибор учёта электрической энергии, общее устройство защитного отключения. Под ними подключаются оставшиеся УЗО и автоматы каждой группы. Крупную бытовую технику, типа электрического котла или водонагревателя, лучше подключать на отдельные УЗО.
Правила прокладки электрокабеля в деревянных конструкциях
Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков
Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке
В деревянном доме лучше выбрать открытый способ прокладки проводов
Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:
предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
в приоритете открытый (наружный) способ прокладки проводов;
использование металлических (негорючих) подрозетников и распределительных коробок;
отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.
Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.
Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.
Кабель-каналы удобны и функциональны
При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.
