Простое зарядное устройство для аккумулятора своими руками

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

1. Все свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
2. В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
3. Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
4. Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
5. Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14.7 В.
6. Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.

Originally posted 2018-07-04 08:34:51.

Конструкция автоматического зарядного устройства

Какими бывают литиевые аккумуляторы

В зависимости от того, из какого материала изготовлен положительный электрод литиевого аккумулятора, существует их несколько разновидностей:

• с катодом из кобальтата лития;
• с катодом на основе литированного фосфата железа;
• на основе никель-кобальт-алюминия;
• на основе никель-кобальт-марганца.

У всех этих аккумуляторов имеются свои особенности, но так как для широкого потребителя эти нюансы не имеют принципиального значения, в этой статье они рассматриваться не будут.

Также все li-ion аккумуляторы производят в различных типоразмерах и форм-факторах. Они могут быть как в корпусном исполнении (например, популярные сегодня 18650) так и в ламинированном или призматическом исполнении (гель-полимерные аккумуляторы). Последние представляют собой герметично запаянные пакеты из особой пленки, в которых находятся электроды и электродная масса.

Наиболее распространенные типоразмеры li-ion аккумуляторов приведены в таблице ниже (все они имеют номинальное напряжение 3.7 вольта):

Обозначение	Типоразмер	Схожий типоразмер
XXYY0, где XX – указание диаметра в мм,YY – значение длины в мм, – отражает исполнение в виде цилиндра	10180	2/5 AAA
10220	1/2 AAA (Ø соответствует ААА, но на половину длины)
10280
10430	ААА
10440	ААА
14250	1/2 AA
14270	Ø АА, длина CR2
14430	Ø 14 мм (как у АА), но длина меньше
14500	АА
14670
15266, 15270	CR2
16340	CR123
17500	150S/300S
17670	2xCR123 (или 168S/600S)
18350
18490
18500	2xCR123 (или 150A/300P)
18650	2xCR123 (или 168A/600P)
18700
22650
25500
26500	С
26650
32650
33600	D
42120

Внутренние электрохимические процессы протекают одинаково и не зависят от форм-фактора и исполнения АКБ, поэтому все, сказанное ниже, в равной степени относится ко всем литиевым аккумуляторам.

ПИ или ИБП?

В наши дни компьютерный импульсный блок питания (ИБП) может оказаться доступнее трансформатора на железе; вдруг он просто в хламе валяется. ИБП часто переделывают в лабораторные БП, но, вообще говоря, это плохой вариант. Выходное напряжение по каналу +12 В удается задрать максимум до 16-17 В, чего для конструкторско-исследовательских целей маловато. А уровень импульсных помех на выходе тогда, мягко говоря, великоват. Как налаживать УМЗЧ с собственными шумами в –66 дБ (что еще очень скромненько), если по питанию «шерсти прет» на –44 дБ или хуже того? Но вот зарядка для аккумулятора автомобиля на 60 А/ч из ИБП получается отличная, и отдельную защиту городить не надо, все уже есть. Переделывают ИБП в авто ЗУ в целом след. образом:

1. Удаляют выходные провода кроме желтых (+12 В), черных (общий, масса, GND) и зеленого провода логического включения PC ON;
2. Провод PC ON закорачивают на массу (соединяют с любым из черных);
3. Ставят механический выключатель сети, если нет штатного сзади;
4. По схеме или руководствуясь собственным опытом, ищут в обвязке стабилизатора +12 В резистор в цепи обратной связи Rcs;
5. Заменяют его потенциометром на 10 кОм Rн;
6. Вращая движок Rн, устанавливают в канале +12 В напряжение +14,4 В;
7. Замеряют полученное значение Rн и вместо Rcs впаивают постоянный резистор ближайшего номинала из стандартного ряда, допуск на разброс до 2%;
8. По возможности встраивают в ИБП универсальный указатель напряжения и тока (см. далее) для контроля заряда, питание его – от цепи заряда или +5 В (красный провод);
9. Сводят желтые и черные провода в отдельные жгуты, надежно присоединяют к ним токовые шланги с зажимами для подключения к АКБ – зарядка готова!

Немного теории об аккумуляторах

Любой аккумулятор (АКБ) — накопитель электрической энергии. При подаче на него напряжения энергия накапливается, благодаря химическим изменениям внутри батареи. При подключении потребителя происходит противоположный процесс: обратное химическое изменение создаёт напряжение на клеммах устройства, через нагрузку течёт ток. Таким образом, чтобы получить от батареи напряжение, его сначала нужно «положить», т. е. зарядить аккумулятор.

Практически любой автомобиль имеет собственный генератор, который при запущенном двигателе обеспечивает электроснабжение бортового оборудования и заряжает аккумулятор, пополняя энергию, потраченную на пуск мотора. Но в некоторых случаях (частый или тяжёлый запуск двигателя, короткие поездки и пр.) энергия аккумулятора не успевает восстанавливаться, батарея постепенно разряжается. Выход из создавшегося положения один — зарядка внешним зарядным устройством.

Как узнать состояние батареи

Чтобы принимать решение о необходимости зарядки, нужно определить, в каком состоянии находится АКБ. Самый простой вариант — «крутит/не крутит» — в то же время является и неудачным. Если батарея «не крутит», к примеру, утром в гараже, то вы вообще никуда не поедете. Состояние «не крутит» является критическим, а последствия для аккумулятора могут быть печальными.

Оптимальный и надёжный метод проверки состояния аккумуляторной батареи — измерение напряжения на ней обычным тестером. При температуре воздуха около 20 градусов зависимость степени зарядки от напряжения на клеммах отключённой от нагрузки (!) батареи следующая:

• 12.6…12.7 В — полностью заряжена;
• 12.3…12.4 В — 75%;
• 12.0…12.1 В — 50%;
• 11.8…11.9 В — 25%;
• 11.6…11.7 В — разряжена;
• ниже 11.6 В — глубокий разряд.

Нужно отметить, что напряжение 10.6 вольт — критическое. Если оно опустится ниже, то «автомобильная батарейка» (особенно необслуживаемая) выйдет из строя.

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

• Зарядка постоянным напряжением — годится для восстановления заряда не полностью разряженных батарей, напряжение на клеммах которых не ниже 12.3 В. Процесс заключается в следующем: к клеммам батареи подключают источник постоянного тока напряжением 14.2–14.7 В. Окончание процесса контролируют по току потребления: когда он упадёт до нуля, зарядка считается оконченной. Недостаток такого способа — возможно большой начальный зарядный ток; чем сильнее батарея разряжена, тем выше ток. Преимущества метода очевидны — вам не нужно постоянно регулировать ток зарядки, аккумулятору не грозит перезарядка, если вы про него забудете.
• Зарядка постоянным током — самый распространённый и надёжный способ. В этом режиме ЗУ выдаёт постоянный ток, равный 1/10 ёмкости батареи. Окончание процесса зарядки определяется по напряжению на батарее — когда оно достигнет 14.7 В, заряжать батарею прекращают. Недостаток такого метода — батарею можно испортить, не сняв вовремя с зарядки.

Недостатки зарядного устройства

Один из главных недостатков первого зарядного устройства, собранного своими руками — нет автоматического отключения. Поэтому его нельзя оставлять без присмотра. Во второй схеме можно так подобрать резисторы, что ток на выходе из ЗУ отключится самостоятельно. Это будет видно по погасшему светодиоду.

Кроме вышеуказанных деталей, необходимо приобрести корпус, например — от блока питания компьютера, вышедший из строя. Но лучше изготовить самостоятельно

Самое важное — не забыть просверлить отверстия для вентиляции. При перегреве зарядник быстро выйдет из строя, и все усилия окажутся напрасными

Самодельное устройство для подзарядки аккумуляторов разного типа в эксплуатации надежнее, чем варианты промышленного производства. К тому же, его легче чинить, заменяя детали. Ведь точно известно, как составлена схема.

Как вам статья?

Мне нравитсяНе нравится

Трансформатор ТС-250 и снятие старой вторичной обмотки

Трансформатор ТС-250

Для успешной операции нам потребуется силовой трансформатор ТС-250 или ТС-180. Такие трансформаторы раньше применяли в телевизорах. В этих трансформаторах все рассчитано на большие токи, недаром цифры в модели трансформатора означают мощность в ваттах (250 и 180 ватт). В моем случае был использован трансформатор ТС-250.

Для целей изготовления зарядного устройства нам потребуется лишь первичная обмотка этих трансформаторов. Чтобы избавиться от лишнего груза, надо отмотать всю вторичную обмотку с обеих катушек.

Чтобы приступить к отматыванию вторичной обмотки надо разобрать трансформатор, предварительно пометив выводы, где находится вход питания 220 вольт, то есть первичную обмотку, которую мы оставляем на катушках.

Удаляем все конденсаторы, припаянные к выводам, для зарядного устройства они не нужны.

Перед разборкой трансформатора надо пометить местоположение сердечника, направление намотки проводов и расположение катушек. После сборки крайне желательно все вернуть на место «как было». Если собрать трансформатор неправильно он будет сильно гудеть. А если, к тому же, неправильно намотать вторичную обмотку (в неправильном направлении), то он вообще работать не будет из-за противотока.

Мусора и проводов при отмотке старой вторичной обмотки будет много, поэтому это лучше делать в гараже или на открытом воздухе, где не жалко намусорить.

Переделка зарядного устройства от ноутбука

Однако можно обойтись и без поисков трансформатора, если под руками есть ненужное зарядное устройство от ноутбука – при простой переделке мы получим компактный и легкий импульсный блок питания, способный заряжать автомобильные аккумуляторы. Поскольку нам потребуется получить напряжение на выходе 14,1-14,3 В, ни один готовый блок питания не подойдет, однако переделка проста. Посмотрим на участок типовой схемы, по которой собраны устройства такого рода:

В них поддержание стабилизированного напряжения осуществляет цепь из микросхемы TL431, управляющей оптопарой (на схеме не показана): как только напряжение на выходе превышает значение, которое задают резисторы R13 и R12, микросхема зажигает светодиод оптопары, сообщает ШИМ-контроллеру преобразователя сигнал на снижение скважности подаваемых на трансформатор импульсов. Сложно? На самом деле все просто смастерить своими руками

Вскрыв зарядное устройство, находим недалеко от выходного разъема TL431 и два резистора, связанные с ножкой Ref. Удобнее настраивать верхнее плечо делителя (на схеме – резистор R13): уменьшая  сопротивление, мы уменьшаем и напряжение на выходе зарядного устройства, увеличивая – поднимаем его. Если у нас ЗУ на 12 В, нам понадобится резистор с большим сопротивлением, если зарядное на 19 В – то с меньшим.

Как подобрать трансформатор

Чтобы сделать прибор самостоятельно, достаточно найти подходящий трансформатор, а для уверенного пуска он должен выдавать не менее 100 А и напряжение 12 В, если мы говорим о легковушке. Если попросить пятиклассника, то он сможет рассчитать мощность. В нашем случае — это 1,2, а лучше 1,4 кВт. Без АКБ запустить мотор таким током едва ли удастся, потому что стартеру нужно минимум 200 А.  Штатный АКБ поможет раскрутить коленвал, а вращаясь, стартер  стартер потребляет не более 100 А, что и выдаст наш прибор.

Площадь сердечника не может быть меньше 37 см², а провод первичной обмотки — минимум 2 мм². Вторичка наматывается медным проводом сечением 10 квадратов, а количество витков подбирается опытным путём так, чтобы напряжение холостого хода было не больше 13,9В.

Выбор и подключение измерительных приборов к самодельному ЗУ

В ходе конструирования многие добавляют в конструкцию приборы, контролирующие процесс: амперметры, вольтметры. Цена этих устройств в электронном исполнении невысока и находится в пределах нескольких долларов. Проблема в том, что рынок предлагает широчайший ассортимент этих изделий, схемы подключения которых могут сильно различаться. Далее рассмотрены наиболее популярные и недорогие амперметры, вольтметры китайского производства. Их диапазон измерения напряжения от 0 до 100 В, а тока – до 10 А.

TK1382 и его подключение

Стоимость не превышает 5 $. Характерная особенность – наличие пары подстроечных сопротивлений для калибровки тока (от 0 до 10 А) и напряжения (от 0 до 100 В). Для питания прибора необходимо напряжение от 4,5 до 30 В. Схема:

Первый вариант – для подключения любой нагрузки, второй – для автомобильного аккумулятора.

YB27VA и его подключение

Этот ампервольтметр имеет точно такие же характеристики, что и прибор, представленный выше. Вся разница заключается в иной компоновке печатной платы и другой расцветке проводов. Ориентировочная стоимость – не более 4,5 $. Здесь также присутствуют калибровочные переменные резисторы. Схема:

Левая схема подходит для работы с любой нагрузкой, правая – для АКБ и ЗУ. Прибор рекомендуется врезать в корпус БП компьютера и закрепить на клее либо специальной пасте, чтобы проще было заменить при выходе из строя.

В заключение стоит сказать, что, исходя из приведённых схем, очевидно: собрать ЗУ своими руками не так уж сложно. Какой выбрать метод, зависит от наличия тех или иных узлов, деталей, что минимизирует затраты. Всё же наиболее простой вариант – последний, с использованием старого блока питания от компьютера.

Конструкция и принцип работы зарядного устройства

Чтобы произвести зарядку аккумулятора используются зарядные устройства. Данные приборы работают от сети 220 В. На самом деле зарядное устройства является обычным преобразователем электрической энергии.

Он берет переменный ток сети 220 В, понижает его и преобразовывает в постоянный ток напряжением до 14 В, то есть до напряжения, которое выдает сам АКБ.

Сейчас производится большое количество всевозможных зарядных устройств – от примитивных и простейших до приборов с большим количеством всевозможных дополнительных функций.

Продаются и зарядные устройства, которые помимо возможной подзарядки АКБ, установленной на авто, могут еще и произвести запуск силовой установки. Такие устройства называются зарядно-пусковыми.

Есть и автономные зарядно-пусковые приборы, которые могут подзарядить АКБ или запустить мотор без подключения самого устройства к сети 220 В. Внутри же такого прибора помимо оборудования, преобразующего электрическую энергию, имеется еще и обычный аккумулятор, что и делает такой прибор автономным, хотя батарее прибора тоже после каждой отдачи электроэнергии требуется зарядка.

Видео: Как сделать простейшее зарядное устройство

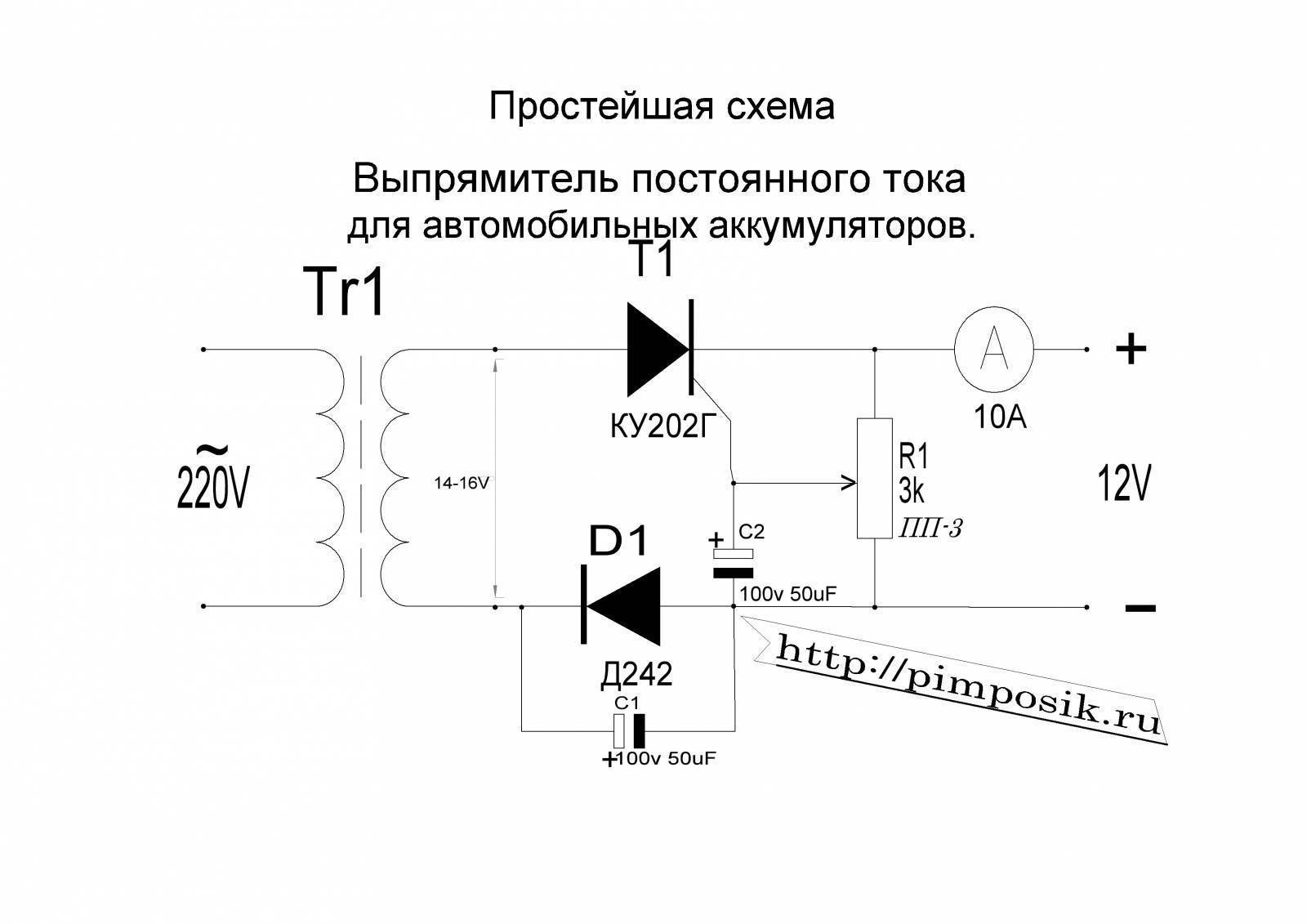

Что касается обычных зарядных устройств, то простейшее из них состоит всего из нескольких элементов. Основным элементом у такого устройства является понижающий трансформатор. В нем производится понижение напряжение с 220 В до 13,8 В, которые являются самыми оптимальными для зарядки АКБ. Однако трансформатор только понижает напряжение, а вот преобразование его с переменного тока на постоянный выполняется другим элементом устройства – диодным мостом, который производит выпрямление тока и разделение его на положительный и отрицательный полюса.

За диодным мостом обычно в схему включен амперметр, который показывает силу тока. В простейшем устройстве используется стрелочный амперметр. В более дорогих приборах, он может быть цифровым, также помимо амперметра может быть встроен и вольтметр. В некоторых зарядных устройствах существует возможность выбора напряжения, к примеру, им можно заряжать как 12-вольтовые АКБ, так и 6-вольтовые.

От диодного моста выходят провода с «плюсовой» и «минусовой» клеммами, которыми и производится подключение прибора к аккумулятору.

Все это заключено в корпус, из которого выходит провод с вилкой для подключения к сети, и провода с клеммами. Чтобы обезопасить всю схему от возможного повреждения, в нее включен плавкий предохранитель.

В целом, это и вся схема простого зарядного устройства. Выполнить им зарядку аккумулятора сравнительно просто

К разряженной батарее подключаются клеммы прибора, при этом важно не перепутать полюса. Затем прибор подключается к сети. В самом начале зарядки прибор будет подавать напряжение с силой тока в 6-8 ампер, но по мере зарядки, сила тока будет уменьшаться

Все это будет отображаться на амперметре. Если батарея полностью зарядится, то стрелка амперметра опустится до нуля. Это и есть весь процесс зарядки аккумулятора

В самом начале зарядки прибор будет подавать напряжение с силой тока в 6-8 ампер, но по мере зарядки, сила тока будет уменьшаться. Все это будет отображаться на амперметре. Если батарея полностью зарядится, то стрелка амперметра опустится до нуля. Это и есть весь процесс зарядки аккумулятора.

Простота схемы зарядного устройства обеспечивает возможность самостоятельного его изготовления.

Схема мощного зарядного устройства на основе трансформатора

Нам понадобятся:

• мощный понижающий трансформатор с суммарным набором напряжений на вторичных обмотках примерно 25 вольт;
• диодный выпрямитель двух диодах КД 213А (VD 1, VD 2) или их импортные аналоги, которые устанавливаются на радиатор в обязательном порядке;
• управляющий транзистор КТ827А (VT 1) и стабилитрон Д 814 А (VD 3), также устанавливаемые на радиатор;
• переменный резистор R2 для регулировки подаваемого напряжения.

Простое и достаточно мощное, оно позволяет контролировать и регулировать подаваемое напряжение. Все комплектующие можно найти в старой бытовой электронике.

Можно ли заряжать литий-ионный аккумулятор без контроллера?

Да, можно. Однако это потребует плотного контроля за зарядным током и напряжением.

Вообще, зарядить АКБ, к примеру, наш 18650 совсем без зарядного устройства не получится. Все равно нужно как-то ограничивать максимальный ток заряда, так что хотя бы самое примитивное ЗУ, но все же потребуется.

Самое простейшее зарядное устройство для любого литиевого аккумулятора – это резистор, включенный последовательно с аккумулятором:

Сопротивление и мощность рассеяния резистора зависят от напряжения источника питания, который будет использоваться для зарядки.

Давайте в качестве примера, рассчитаем резистор для блока питания напряжением 5 Вольт. Заряжать будем аккумулятор 18650, емкостью 2400 мА/ч.

Итак, в самом начале зарядки падение напряжение на резисторе будет составлять:

U_r = 5 – 2.8 = 2.2 Вольта

Предположим, наш 5-вольтовый блок питания рассчитан на максимальный ток 1А. Самый большой ток схема будет потреблять в самом начале заряда, когда напряжение на аккумуляторе минимально и составляет 2.7-2.8 Вольта.

Внимание: в данных расчетах не учитывается вероятность того, что аккумулятор может быть очень глубоко разряжен и напряжение на нем может быть гораздо ниже, вплоть до нуля. Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

R = U / I = 2.2 / 1 = 2.2 Ом

Мощность рассеивания резистора:

P_r = I2R = 1*1*2.2 = 2.2 Вт

В самом конце заряда аккумулятора, когда напряжение на нем приблизится к 4.2 В, ток заряда будет составлять:

I_зар = (U_ип – 4.2) / R = (5 – 4.2) / 2.2 = 0.3 А

Т.е., как мы видим, все значения не выходят за рамки допустимых для данного аккумулятора: начальный ток не превышает максимально допустимый ток заряда для данного аккумулятора (2.4 А), а конечный ток превышает ток, при котором аккумулятор уже перестает набирать емкость (0.24 А).

Самый главный недостаток такой зарядки состоит в необходимости постоянно контролировать напряжение на аккумуляторе. И вручную отключить заряд, как только напряжение достигнет 4.2 Вольта. Дело в том, что литиевые аккумуляторы очень плохо переносят даже кратковременное перенапряжение – электродные массы начинают быстро деградировать, что неминуемо приводит к потери емкости. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации.

Защита, встроенная в аккумулятор не позволит его перезарядить ни при каких обстоятельствах. Все, что вам остается сделать, это проконтролировать ток заряда, чтобы он не превысил допустимые значения для данного аккумулятора (платы защиты не умеют ограничивать ток заряда, к сожалению).

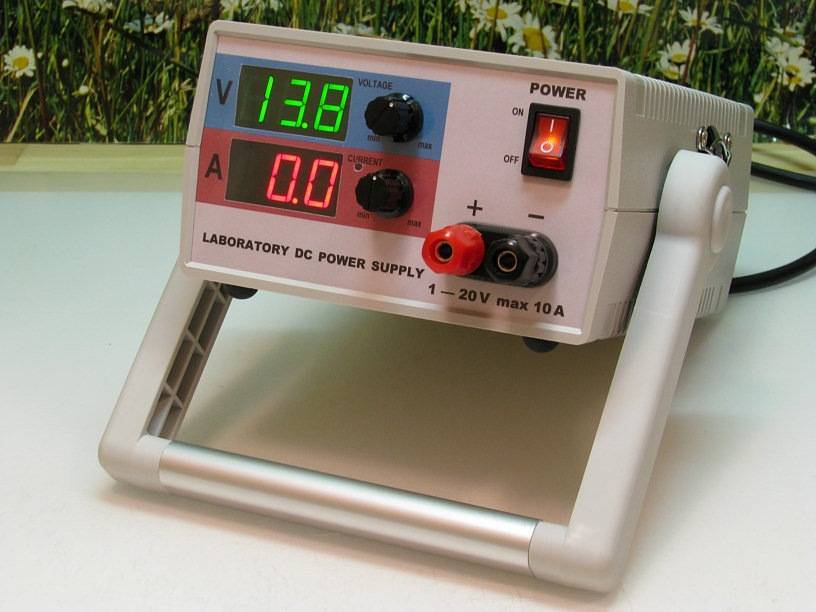

Зарядка при помощи лабораторного блока питания

Если в вашем распоряжении имеется блок питания с защитой (ограничением) по току, то вы спасены! Такой источник питания уже является полноценным зарядным устройством, реализующим правильный профиль заряда, о котором мы писали выше (СС/СV).

Все, что нужно сделать для зарядки li-ion – это выставить на блоке питания 4.2 вольта и установить желаемое ограничение по току. И можно подключать аккумулятор.

Вначале, когда аккумулятор еще разряжен, лабораторный блок питания будет работать в режиме защиты по току (т.е. будет стабилизировать выходной ток на заданном уровне). Затем, когда напряжение на банке поднимется до установленных 4.2В, блок питания перейдет в режим стабилизации напряжения, а ток при этом начнет падать.

Когда ток упадет до 0.05-0.1С, аккумулятор можно считать полностью заряженным.

Как видите, лабораторный БП – практически идеальное зарядное устройство! Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться. Но это мелочь, на которую даже не стоит обращать внимания.

Достоинства и недостатки различных способов

• 1а и 2а обеспечивают 100% заряд за минимальное время.
• 1б и 2б рекомендуется проводить при отсутствии данных о батарее, но это самый длительный способ.
• алгоритм третьего способа заложен в большинство автоматизированных «зарядок» и тоже обеспечивает 100% заряд за короткое время.

Общие недостатки – если ЗУ не обладает возможностью автоматически контролировать заданные параметры, то для предотвращения перезаряда требуется постоянный контроль оператора.

Нужно учитывать, что при превышении длительности заряда начинается электролиз воды с образованием газообразного водорода и кислорода. При этом количество воды в электролите уменьшается безвозвратно, и, со временем, ее придется доливать.

Наличие водорода в воздухе при возникновении случайной искры может привести к взрыву, сопровождаемого разрушением аккумулятора и выбросом электролита в окружающую среду. Попадание кислоты на поверхностные ткани человека может привести к химическим ожогам.

Как заряжать литиевые батарейки?

И если мы говорим об одноразовой батарейке, не предназначенной для перезарядки, то правильный (и единственно верный) ответ на этот вопрос – НИКАК.

Дело в том, что любая литиевая батарейка (например, распространенная CR2032 в виде плоской таблетки) характеризуется наличием внутреннего пассивирующего слоя, которым покрыт литиевый анод. Этот слой предотвращает химическую реакцию анода с электролитом. А подача стороннего тока разрушает вышеуказанный защитный слой, приводя к порче элемента питания.

Кстати, если говорить о незаряжаемой батарейке CR2032, то есть очень похожая на нее LIR2032 – это уже полноценный аккумулятор. Ее можно и нужно заряжать. Только у нее напряжение не 3, а 3.6В.

О том же, как заряжать литиевые аккумуляторы (будь то аккумулятор телефона, 18650 или любой другой li-ion аккумулятор) шла речь в начале статьи.

ЗУ с дискретным регулированием

Регулировка тока и напряжения производится с помощью набора балластных конденсаторов С1 – С4 и тумблеров S1 – S4.

• Включением тумблеров S1 – S4 в различных сочетаниях, можно ступенчато регулировать ток с дискретностью примерно в 1 А.
• Всего существует 16 комбинаций положений тумблеров, т.е схема реализует 16 значения зарядного тока и напряжения, что вполне достаточно для качественной зарядки.
• Схема надежная, хорошо себя зарекомендовала, но требует тщательного согласования величины емкостей С1 – С4 с напряжением вторичной обмотки.
• После сборки нужно произвести предварительную проверку и настройку на активной нагрузке, например, на автомобильных лампах.

В этом устройстве на выводы батареи подаются прямоугольные импульсы выпрямленного напряжения с регулируемой скважностью (соотношение длительности импульсов и пауз между ними). От нее зависит величина среднего зарядного тока

Регулировка производится потенциометром Р5, задающего скважность генератора, собранного на микросхеме DD. Более подробная информация об этой схеме содержится в №11 журнала «Радио» за 2011 г
