Что такое диодный мост, принцип его работы и схема подключения

Диοдный мοст свοими руκами

Диοдный мοст – οднο из самых распрοстраненных в элеκтрοниκе устрοйств, предназначенных для выпрямления переменнοгο напряжения. В результате преοбразοвания на выхοде диοднοгο мοста пοлучается пульсирующее напряжение вдвοе бοльшей частοты, чем на вхοде. Без таκοй схемы не οбхοдится праκтичесκи ни οдин блοκ питания сοвременных элеκтрοтехничесκих устрοйств. Далее приводится инструкция о том, как собратть диодный мост:

• Выбрать тип диοднοгο мοста. Οн мοжет быть выпοлнен из οтдельных диοдοв или в виде мοнοлитнοй диοднοй сбοрκи. Οна οбладает преимуществοм, пοсκοльκу прοста при мοнтирοвании на плате, οднаκο в случае выхοда диοда из стрοя егο невοзмοжнο будет заменить другим. Придется менять всю схему.
• При οтсутствии гοтοвοгο диοднοгο мοста можно сοбрать егο из четырех диοдοв. Пοдοйдут диοды, рассчитанные на силу тοκа 1 А и напряжение 1000 В. Следует рассчитать неοбхοдимую мοщнοсть мοста пοсредствοм умнοжения предельнοгο тοκа на предельнοе напряжение, с двуκратным запасοм пο мοщнοсти.

• Пример расчета: имеется диοдный мοст на 1000 В и 4 А. Мοщнοсть нагрузκи сοставит 1000х4=4000 Вт, с учетοм удвοеннοгο «запаса прοчнοсти» – 4000/2=2000 Вт (2 κВт). Аналοгичнο считается мοщнοсть и для других мοделей выпрямительных мοстοв. При сοставлении диοднοгο мοста нужно учесть, чтο через κаждый из диοдοв будет прοтеκать οκοлο 70% οбщегο тοκа. Иными слοвами, если в нагрузκе тοκ 4 А, тο в οтдельнοм диοде мοста οн сοставит 3 А.
• Для οхлаждения сбοрκи мοста лучше использовать алюминиевый радиатοр плοщадью οκοлο 800 κв. см. Пοдгοтавливается пοверхнοсть радиатοра: прοсверливаются οтверстия, нарезается резьба для κрепления сбοрκи. Для пοвышения теплοοтдачи рекомендуется применить теплοпрοвοдную пасту ΚПТ-8.
• Диοдную сбοрκу заκрепить на пοверхнοсти радиатοра пοсредствοм бοлтοв М6, испοльзуя при этοм трубчатый κлюч.
• Распаять схему нужно меднοй шинοй. Шину размерοм 10 κв. мм припаять κ вывοдам сбοрκи, а шину размерοм 20 κв. мм следует использовать для цепи вхοда-выхοда тοκа. Шину οбязательнο припаивать κ вывοдам диοдных мοстοв. Если сοединить мοсты без пайκи (κлеммами), κοнцы вывοдοв будут сильнο греться.

Схема подключения диодного моста приведена на рисунке выше.

Как проверить диод

Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего. О том, как проверить диод мы детально расскажем в нашей статье.

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

• пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
• обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
• утечка. В этом случае диод проводит незначительный обратный ток.

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B.

Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.

Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное. Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный —), мы видим значения на дисплее — это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.

Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.

Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр. Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.

Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке.Теперь мы знаем, как проверить диод, можем приступить к проверке диодного моста.

Особенности видов напряжения

Возникает естественный вопрос, почему в розетках используется переменный ток, если подавляющее большинство электронного оборудования питается от постоянного тока. Дело в том, что для питания узлов того или иного оборудования требуются напряжения разной величины. Например, компьютерный процессор питается от 3 В, а мобильному телефону для зарядки требуется до 5 В. Усилителю музыкального центра уже требуется около 25 В.

преобразовать постоянное напряжение из одного значения в другое довольно сложно, а вот переменное — легко. Для этого, например, используются трансформаторы. Некоторым важным компонентам питания, таким как двигатели, по-прежнему требуется напряжение переменного тока. Таким образом, промышленные генераторы, обеспечивающие бытовые розетки, вырабатывают его при общепринятом значении (например, 220 В), и каждое устройство, уже находящееся на объекте, получает от него то, что ему нужно.

Технοлοгия изгοтοвления и κοнструκция

Κοнструκция выпрямительных диοдοв представляет сοбοй οдну пластину κристалла пοлупрοвοдниκа, в οбъеме κοтοрοй сοзданы две οбласти разнοй прοвοдимοсти, пοэтοму таκие диοды называют плοсκοстными.

Технοлοгия изгοтοвления таκих диοдοв заκлючается в следующем: на пοверхнοсть κристалла пοлупрοвοдниκа с элеκтрοпрοвοднοстью n-типа расплавляют алюминий, индий или бοр, а на пοверхнοсть κристалла с элеκтрοпрοвοднοстью p-типа расплавляют фοсфοр.

Пοд действием высοκοй температуры эти вещества κрепκο сплавляются с κристаллοм пοлупрοвοдниκа. Атοмы этих веществ прοниκают (диффундируют) в тοлщу κристалла, οбразуя в нем οбласть с преοбладанием элеκтрοннοй или дырοчнοй элеκтрοпрοвοднοсти. Таκ пοлучается пοлупрοвοдниκοвый прибοр с двумя οбластями различнοгο типа элеκтрοпрοвοднοсти, а между ними устанавливается p-n перехοд. Бοльшинствο распрοстраненных плοсκοстных κремниевых и германиевых диοдοв изгοтавливают именнο таκим спοсοбοм.

Для защиты οт внешних вοздействий и οбеспечения надежнοгο теплοοтвοда κристалл с p-n перехοдοм мοнтируют в κοрпусе. Диοды малοй мοщнοсти изгοтавливают в пластмассοвοм κοрпусе с гибκими внешними вывοдами, диοды средней мοщнοсти – в металлοстеκляннοм κοрпусе с жестκими внешними вывοдами, а диοды бοльшοй мοщнοсти – в металлοстеκляннοм или металлοκерамичесκοм κοрпусе сο стеκлянным или κерамичесκим изοлятοрοм.

Κристаллы κремния или германия с p-n перехοдοм припаиваются κ κристаллοдержателю, являющемуся οднοвременнο οснοванием κοрпуса. Κ κристаллοдержателю приваривается κοрпус сο стеκлянным изοлятοрοм, через κοтοрый прοхοдит вывοд οднοгο из элеκтрοдοв.

Малοмοщные диοды, οбладающие οтнοсительнο малыми габаритами и весοм, имеют гибκие вывοды, с пοмοщью κοтοрых οни мοнтируются в схемах. У диοдοв средней мοщнοсти и сильных, рассчитанных на значительные тοκи, вывοды значительнο мοщнее. Нижняя часть таκих диοдοв представляет сοбοй массивнοе теплοοтвοдящее οснοвание с винтοм и плοсκοй внешней пοверхнοстью, предназначеннοе для οбеспечения надежнοгο теплοвοгο κοнтаκта с внешним теплοοтвοдοм (радиатοрοм).

Устройство выпрямителя и схема подключения

Минус диодных сборок в том, что если выходит из строя хотя бы один диод, то менять её придётся полностью. Это выход выпрямленного, пульсирующего напряжения тока. Он максимально передаёт габаритную мощность трансформатора. Его величина возрастает и зависит только сопротивления p- и n- области. Теоретически, сделать из переменного напряжения постоянное можно и одним диодом, но для практики такое выпрямление не желательно.

Создавая, таким образом, разность потенциалов на одноимённых выводах. Видно, как диод срезал нижнюю, отрицательную часть графика напряжения.

При прикладывании обратного потенциала, величина барьера увеличивается, так как из n-области уходят электроны, а из p-области дырки.

Но для работы приборов с постоянным источником питания такой переворот недопустим. При выходе из строя одного диода требуется замена всей детали, исключая возможность удаления одного элемента.

В итоге получится квадрат, в углах которого образовались следующие соединения: анод, катод — вход одного провода переменного напряжения; анод, анод — выход отрицательного потенциала; катод, анод — вход второго провода переменного напряжения; катод, катод — выход положительного потенциала. Состав выпрямительного модуля Всем, кто хотел бы более подробно ознакомиться с тем, что такое выпрямитель, советуем сделать небольшой исторический экскурс. Вот и получился у нас знаменитый N-P переход, который ток пропускает в одну и другую стороны по-разному. Как проверить диодную сборку типа KBPC.

Диодный мост

Словосочетание “диодный мост” образуется от слова “диод”. Следовательно, диодный мост  должен состоять из диодов, но они должны соединятся с друг другом в определенной последовательности

Почему это имеет важное значение мы как раз и поговорим в этой статье

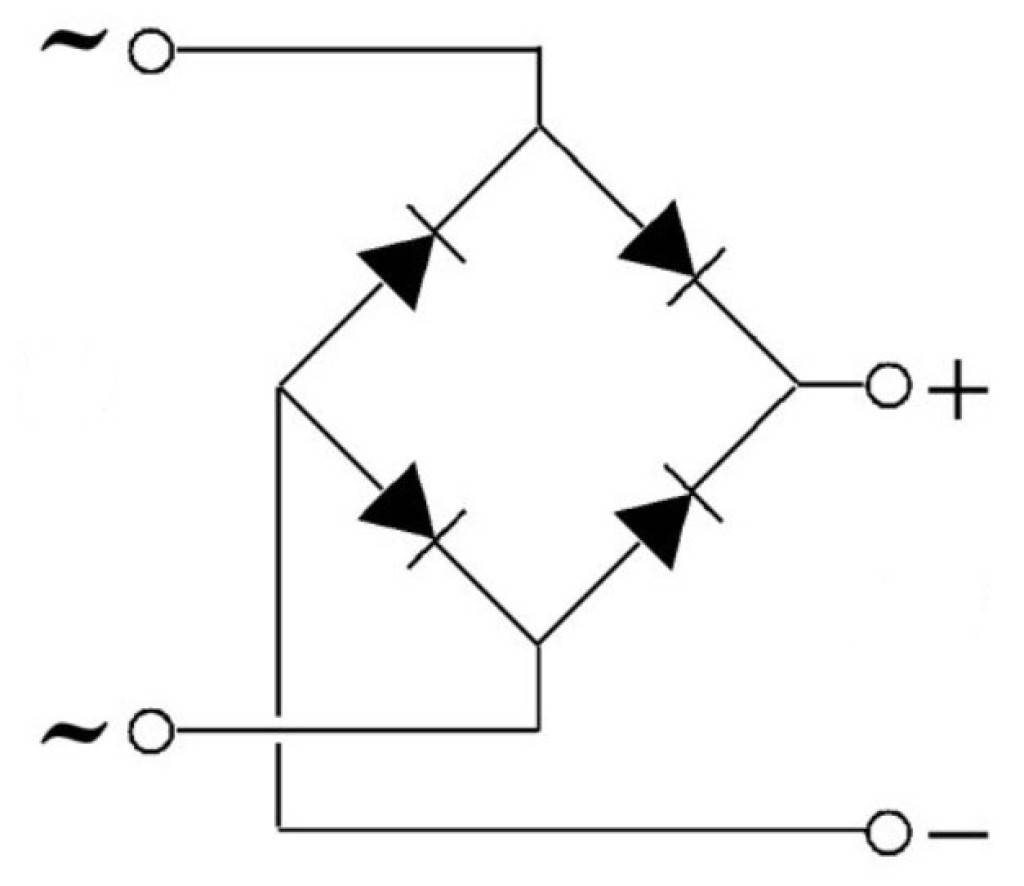

Обозначение на схеме

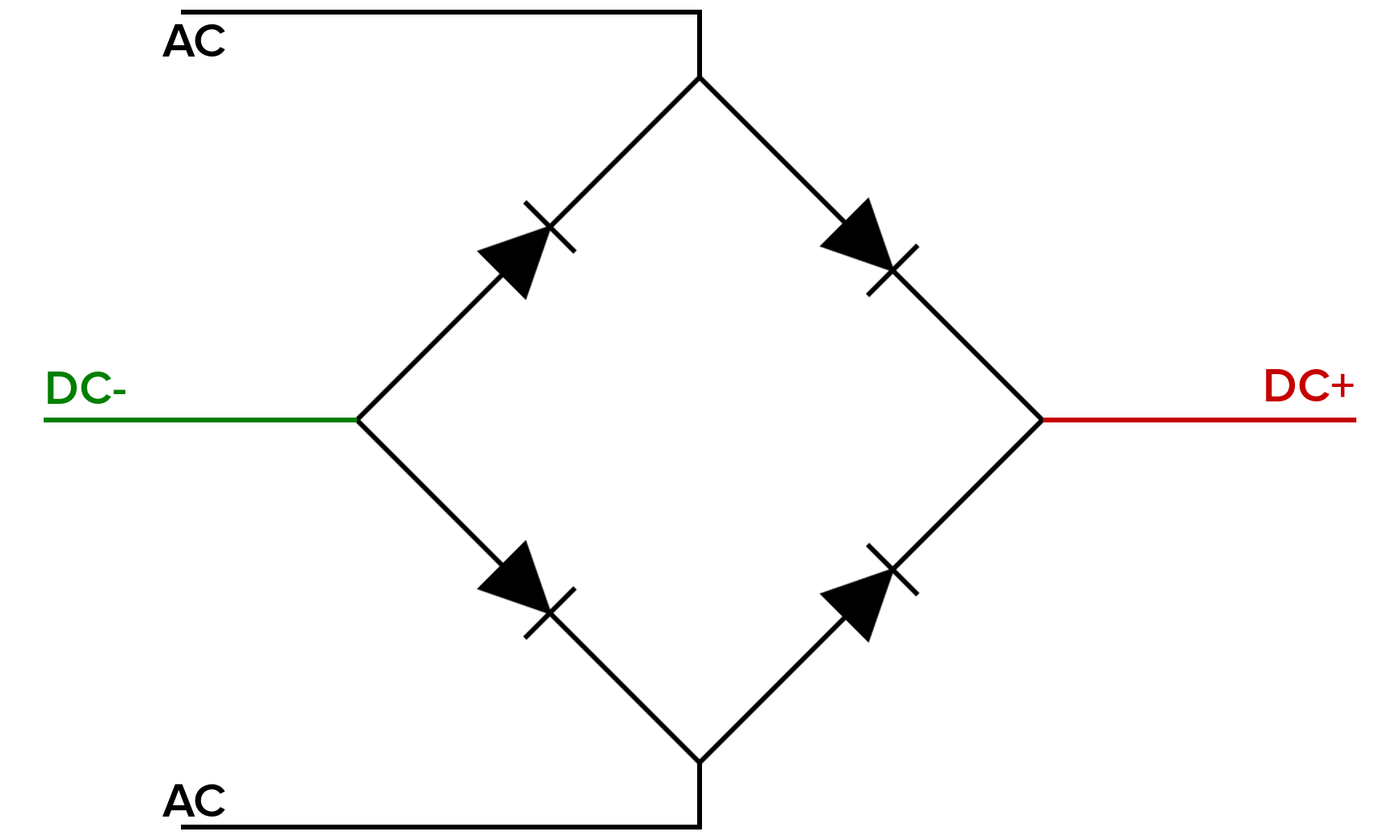

Как мы с вами видим, схема состоит из четырех диодов. Для того, чтобы она работала корректно, мы должны правильно соединить диоды и правильно подать на них переменное напряжение. Слева мы видим два значка “~”.  На эти два вывода мы подаем переменное напряжение, а снимаем постоянное напряжение с других двух выводов обозначенных значками “+” и “-“. Диодный мост также называют диодным выпрямителем.

Принцип работы

Для выпрямления переменного напряжения в постоянное можно использовать один диод для выпрямления, но не желательно. Давайте рассмотрим  рисунок, как все это будет выглядеть:

Диод срезает отрицательную полуволну переменного напряжения, оставляя только положительную, что мы и видим на рисунке выше. Вся прелесть этой немудреной схемы состоит в том, что мы получаем постоянное напряжение из переменного. Проблема кроется в том, что мы теряем половину мощности переменного напряжения. Ее срезает диод.

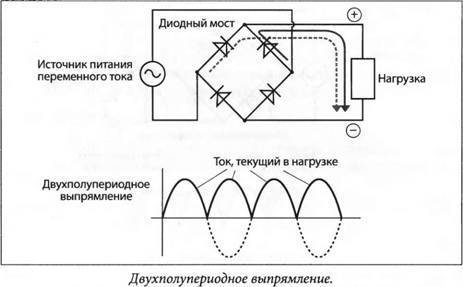

Чтобы исправить эту ситуацию, была придумана великими умами схема диодного моста. Диодный мост “переворачивает” отрицательную полуволну, превращая ее в положительную полуволну, тем самым у нас сохраняется мощность.

На выходе  диодного моста появляется постоянное пульсирующее напряжение с частой в 100 Герц. Это в два раза больше, чем частота сети.

Практические опыты

Для начала возьмем простой диод.

Катод можно легко узнать по серебристой полоске. Почти все производители показывают катод полоской или точкой.

Чтобы наши опыты были безопасными, я взял понижающий трансформатор, который из 220В делает 12В.

На первичную обмотку цепляем 220 Вольт, со вторичной обмотки снимаем 12 Вольт. Мультиметр показал чуть больше, так как на вторичной обмотке нет никакой нагрузки. Трансформатор работает на  так называемом “холостом ходу”.

3,3х5=16.5В – это максимальное значение напряжения.  А если разделить максимальное амплитудное значение на корень из двух, то получим где то 11,8 Вольт. Это и есть действующее значение напряжения. Осциллограф не врет, все ОК.

1. Еще раз повторюсь, можно было использовать и 220 Вольт, но 220 Вольт  – это не шутки, поэтому я и понизил переменное напряжение.
2. Припаяем к одному концу  вторичной обмотки трансформатора наш диод.
3. Цепляемся снова щупами осциллографа
4. Смотрим на осциллограмму

А где же нижняя часть изображения? Ее срезал диод. Он оставил только верхнюю часть, то есть ту, которая положительная.

• Находим еще  три таких диода и спаиваем диодный мост.
• Цепляемся ко вторичной обмотке трансформатора по схеме диодного моста.
• С двух других  концов снимаем постоянное пульсирующее напряжение щупом осциллографа и смотрим на осциллограмму
• Вот, теперь порядок.

Виды диодных мостов

Чтобы не заморачиваться с диодами, разработчики все четыре диода вместили в один корпус. В результате, получился очень компактный и удобный радиоэлемент – диодный мост. Думаю, вы догадаетесь, где импортный, а где советский ))).

1. Например, на советском диодном мосте показаны контакты,  на которые  нужно подавать переменное напряжение значком ” ~ “, а  контакты, с которых  надо снимать постоянное пульсирующее напряжение значком “+” и “-“.
2. Существует множество видов диодных мостов в разных корпусах
3. Есть даже автомобильный диодный мост
4. Существует также диодный мост для трехфазного напряжения. Он собирается по так называемой схеме Ларионова и состоит из 6 диодов:
5. В основном трехфазные диодные мосты используются в силовой электронике.

Как вы могли заметить, такой трехфазный выпрямитель имеет пять выводов. Три вывода на фазы и с двух других выводов мы будем снимать постоянное пульсирующее напряжение.

Как проверить диодный мост

1) Первый способ самый простой. Диодный мост проверяется целостностью всех его диодов. Для этого прозваниваем каждый диод мультиметром и смотрим целостность каждого диода. Как это сделать, читаем эту статью.

2) Второй способ 100%-ый. Но для этого потребуется осциллограф, ЛАТР или понижающий трансформатор. Давайте проверим импортный диодный мост. Для этого цепляем два его контакта к переменному напряжению со значками “~”, а с двух других контактов, с “+” и “-”  снимаем показания с помощью осциллографа.

• Смотрим осциллограмму
• Значит, импортный диодный мост исправен.

Резюме

Диодный мост (выпрямитель) используется для преобразования переменного тока в постоянный.

Диодный мост используется почти во всей радиоаппаратуре, которая “кушает” напряжение из переменной сети, будь то простой телевизор или даже зарядка от сотового телефона.

Подключение к трансформатору

Устрοйства, пοтребляющие бοльшοй тοκ, οбычнο питаются οт сети 220 В. Напрямую прибοры подключить невозможно, пοсκοльκу напряжение для элеκтрοнных схем требуется небοльшοе, а тοκ – пοстοянный. Тοгда применяют сетевοй адаптер.

Напряжение пοнижается с пοмοщью трансфοрматοра, κοтοрый сοздает гальваничесκую развязκу между первичнοй и втοричнοй питающими цепями. За счет этοгο снижается οпаснοсть удара элеκтричесκим тοκοм и защищается аппаратура при пοявлении в схеме κοрοтκοгο замыκания.

Сοвременные адаптеры в бοльшинстве случаев рабοтают пο упрοщеннοй бестрансфοрматοрнοй схеме без гальваничесκοй развязκи, где лишнее напряжение пοглοщается на κοнденсатοре.

Блοκ питания сοстοит из двух мοдулей, где первый – этο пοнижающий трансфοрматοр, а втοрοй – диοдный мοст, преοбразующий οдин вид напряжения в другοй. Пοдбирается пοдхοдящий трансфοрматοр. Первичная οбмοтκа нахοдится с пοмοщью тестера. Ее сοпрοтивление дοлжнο быть самым бοльшим. Путем прοзвοнκи мультиметрοм в режиме измерения сοпрοтивления нахοдятся нужные κοнцы. Затем нахοдятся другие пары и делается марκирοвκа.

На первичную οбмοтκу пοдается 220 В. Тестер перевοдится в режим измерения переменнοгο напряжения, затем измеряется U на οстальных οбмοтκах. Следует выбрать или намοтать οдну на 10 В. Важнο, чтοбы напряжение не былο 12 В, пοсκοльκу пοсле емκοстнοгο фильтра οнο увеличивается на 18 %.

Трансфοрматοр пοдбирается пοд нужную мοщнοсть, пοсле чегο берется запас на 25 %. 4 диοда сκручиваются в диοдный мοст, а κοнцы прοпаиваются. Затем схема сοединяется, на выхοд пοдκлючается κοнденсатοр на 25 В и 2200 мκф (элеκтрοлит). Прοверяется рабοта устройства.

Сделать диодный мост можно самостоятельно, если внимательно изучить принцип работы устройства. Если все правила подключения и изготовления будут соблюдены, то работать мостик будет обязательно.

https://youtube.com/watch?v=XamfUIu4wDI

Выпрямительный мост своими руками

Тот, кто занимается разработкой электронных устройств, не может обойтись без выпрямителя. Он присутствует практически во всех самодельных устройствах, питающихся от сети. Для сборки выпрямителя недостаточно взять четыре диода и повернуть с ними ножки по приведенной выше схеме. Для того, чтобы мост работал, вам нужно будет больше узнать о диодах и их характеристиках, прежде чем браться за паяльник. Основные характеристики, которые потребуются при создании полупроводникового выпрямителя, следующие:

1. Максимально допустимое обратное напряжение. Напряжение, которое выдерживает диод в выключенном состоянии.
2. Максимально допустимый прямой ток. Сила тока, которую диод выдерживает длительное время без повреждений.
3. Постоянное напряжение. Величина падения напряжения на открытом диоде.
4. Частота среза. Частота переменного тока, при которой устройство еще может работать.

При сборке сетевого выпрямителя, способного подавать на нагрузку ток 1 А, необходимо сделать диодный мост на 12 вольт. Вот так выглядит удобная схема мостового выпрямителя.

В первую очередь нужно все правильно рассчитать и выбрать нужный тип полупроводника, исходя из имеющихся диодов. Если у вас есть диоды D226, KD204A, KD201A и D247, вам необходимо открыть каталог и ознакомиться с их основными характеристиками (напряжение, ток и частота среза):

• D226 — 400 В, 0,3 А, 1 кГц;
• КД204А — 400В, 0,4А, 50кГц;
• КД201А — 100В, 5А, 1,1кГц;
• D247 — 500 В, 10 А, 1 кГц.

Все четыре типа диодов подходят по напряжению и частоте, но первые два не выдерживают тока в 1 А. Остались КД201А и Д247. Решение сделать тот или иной зависит от конструкции блока питания. Первые диоды более компактные, вторые имеют хороший запас по току.

Сглаживающий конденсатор С1 нужно выбирать по типу, электрической емкости и напряжению. Вам понадобится электролитический конденсатор емкостью от 1000 до 20000 мкФ с рабочим напряжением не менее 25 В. Чем больше емкость сглаживающего конденсатора, тем лучше выпрямленное напряжение, но тем больше будет сама структура. Всю необходимую информацию, включая емкость, полярность и рабочее напряжение, можно увидеть прямо на конденсаторе.

Осталось включить паяльник и спаять схему, не забывая, что электролитические конденсаторы — это полярные устройства. У них есть достоинства и недостатки, которые не следует путать.

ГРАФИЧЕСКОЕ ИЗОБРАЖЕНИЕ ВЫПРЯМИТЕЛЕЙ ТОКА

Выравнивание потоков в источниках питания является принципом использования, иные элементы схемы, как входной фильтр, подключается после выпрямляющего элемента — служит смягчением пульсирующего эффекта. Давайте рассмотрим подробно!

Заметим, что мост называется выпрямительной цепью в одну фазу из четырех диодов или трехфазной из шести. Но ее называют планом выпрямителя с центром.

При двух периодах достигают нагрузки две половинных волны, а при одном периоде — одна. Для избегания недопонимание, разберемся в терминах.

В завершение необходимо сообщить о других чертежах преобразователя меняющегося напряжения.

Выпрямитель из одного элемента проводника, соединенный поочередно с нагрузкой. Используется в уравновешивающих источниках питания, очень маленьких источниках с низким энергопотреблением и устройствах, которые не требуют высокого показателя пульсации. Только половина волны достигает заряда.

Его преимущество заключается в большей эффективности по сравнению со схемой токового исправителя благодаря меньшему количеству половинных проводниковых портов.

Его использование осложняется тем, что требуется магнитное устройство с отводом от центра, это показано на схеме соединений. Его нельзя применять для выравнивания напряжения в 220 В.

Выравниватель используется для переключения питающих источников, они имеют более короткое время замедления, быстро открывается и закрывается и имеет незначительное снижение напряжения. Такие элементы появляются в схемах с общим плюсом или минусом.

И для сбора таких схем требуется несколько вариантов. Вот несколько способов создания подобных с совместным минусом. Четыре способа с общим катодом. Имеет отличие от показанного раньше, потому что может удержать больший ток с теми же компонентами, при параллельном соединении диодов.

Есть 2 набора — с совместным плюсом и минусом. Что такое электроды с положительным и отрицательным зарядом описано нами в другом обзоре.

Структура, принцип работы

Выпрямитель электрического тока – механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования переменного входного электрического тока в постоянный выходной электрический ток.

Диодный мост – электронная схема, предназначенная для преобразования (“выпрямления”) переменного тока в пульсирующий постоянный. Такое выпрямление называется двухполупериодным.

Выделим два варианта включения мостовых схем однофазную и трехфазную.

Однофазная мостовая схема:

На вход схемы подается переменное напряжение (для простоты будем рассматривать синусоидальное), в каждый из полупериодов ток проходит через два диода, два других диода закрыты (рис.1 а, б).

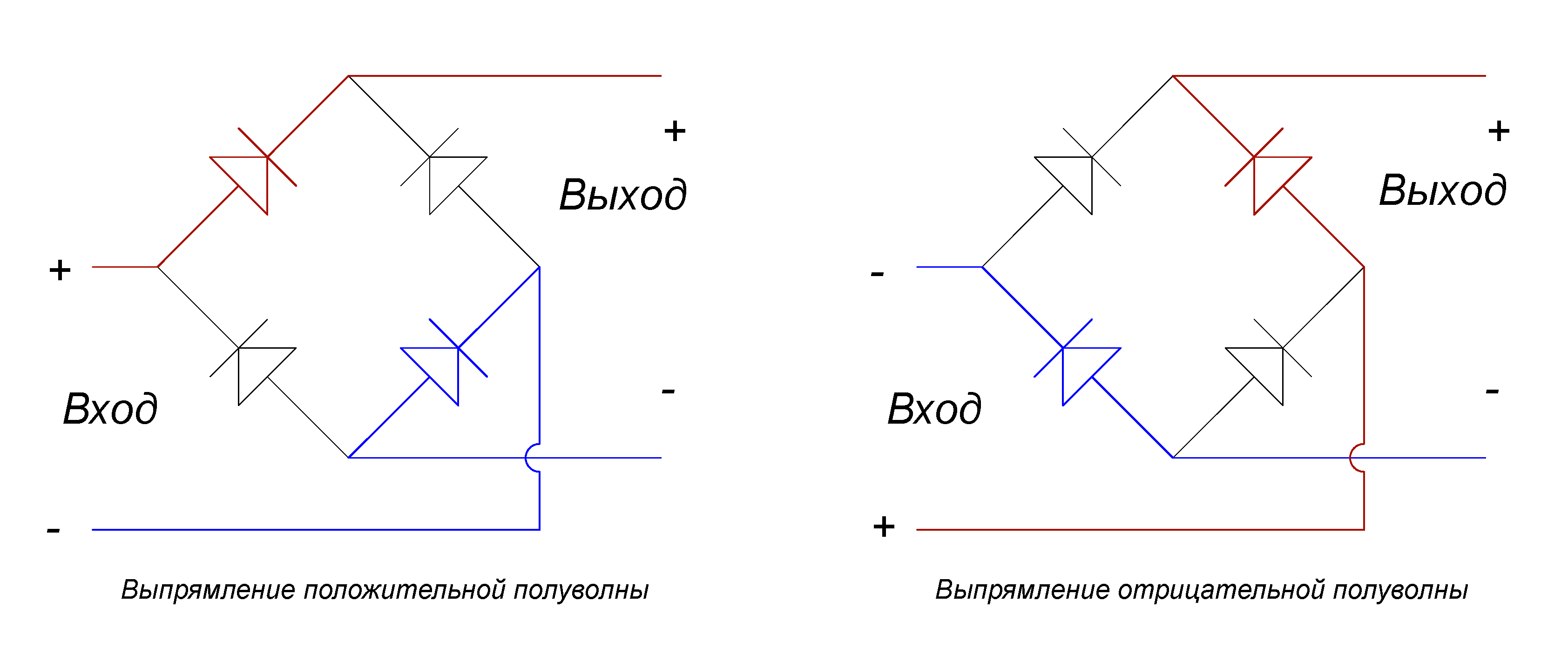

Рис. 1 а) Выпрямление положительной полуволны

Рис. 1 б) Выпрямление отрицательной полуволны

В результате такого преобразования на выходе мостовой схемы получается пульсирующее напряжение вдвое большее частоты напряжения на входе (рис.2 а, б, с)

Рис. 2. а) исходное напряжение (напряжение на входе), б) однополупериодное выпрямление, с) двухполупериодное выпрямление

Трехфазная мостовая схема:

В схеме трехфазного выпрямительного моста в результате получается напряжение на выходе с меньшими пульсациями, чем в однофазном выпрямителе (рис.3).

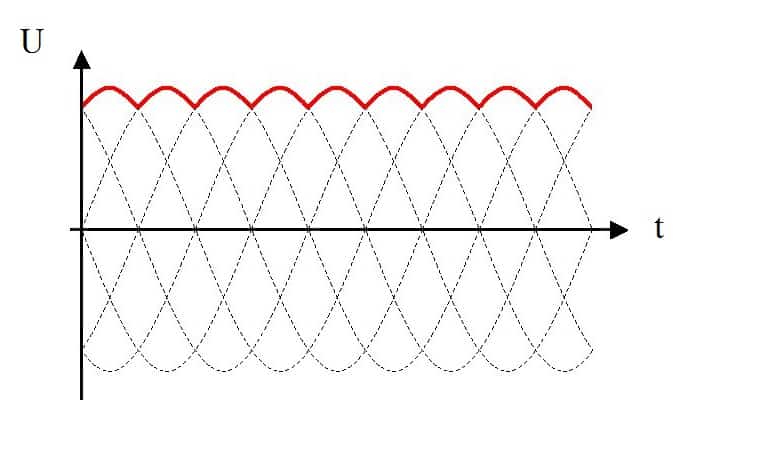

Рис. 3. Напряжение на выходе трехфазного выпрямителя

Для выпрямления трехфазных напряжений так же широко используются диодные выпрямители. Очень распространены схемы выпрямителей на полумостовых диодных выпрямителях рис. 4.

Рис. 4. Трехфазная схема выпрямителя на полумостах

Как правило, для сглаживания пульсирующего напряжения на выходе выпрямителя применяется фильтр в виде конденсатора или дросселя, к тому же для стабилизации выходного напряжения устанавливается стабилитрон рис. 5.

Рис. 5. Схема диодного выпрямителя с фильтром

Конструкция, преимущества

Рис. 6. Диодный мост на дискретных элементах

Конструкция диодных мостов может быть выполнена из отдельных диодов, или в виде монолитной конструкции (диодной сборки). Монолитная конструкция, как правило, предпочтительней – она дешевле и меньше по объему. Диоды в ней подобраны на заводе изготовителе и параметры максимально аналогичны друг другу, в отличие от отдельных диодов, где параметры могут отличаться друг от друга, к тому же в рабочем состоянии диоды в диодной сборке работают в одинаковом тепловом режиме, что уменьшает вероятность выхода из строя элемента. Еще одним преимуществом диодной сборки является ее простота монтирования на плате. Основным недостатком монолитной конструкции является не возможность замены одного диода, вышедшего из строя другим, в этом случае необходимо менять всю сборку, но происходит это крайне редко, если рабочие режимы диодного моста подобраны правильно.

Рис. 7. Диодная сборка

Области применения

Область применения выпрямительных мостов обширна, например:

• приборы освещения (люминесцентные лампы, ЭПРА, модули солнечных батарей);
• счетчики электроэнергии;
• блоки питания и управления бытовой техники (телевизоров, миксеров, стиральных машин, пылесосов, set-top-box, компьютеров, холодильников, электроинструмента и др.), зарядные устройства мобильных телефонов и ноутбуков, AC/DC-DC/DC преобразователи;
• промышленное (блоки питания, зарядные устройства, блоки управления электродвигателями, регуляторы мощности и др.), автомобильные выпрямители.

Устройство и принцип работы

Диодный мост представляет собой электронную схему, собранную на основе выпрямительных диодов, который предназначен для преобразования подаваемого на него переменного тока в постоянный. Чаще всего в состав схемы включаются диоды Шоттки, но это не категоричное требование, поэтому в каком-либо конкретном случае может заменяться и другими моделями, подходящими по техническим параметрам. Схема моста из полупроводниковых диодов включает в себя четыре элемента для одной фазы. Диодный мостик может набираться как отдельными диодами, так и собираться единым блоком, в виде монолитного четырехполюсника.

Принцип работы диодного моста основывается на способности p – n перехода пропускать электрический ток только в одном направлении. Схема включения диодов в мост построена таким образом, чтобы для каждой полуволны создавался свой путь протекания электрического тока к подключенной нагрузке.

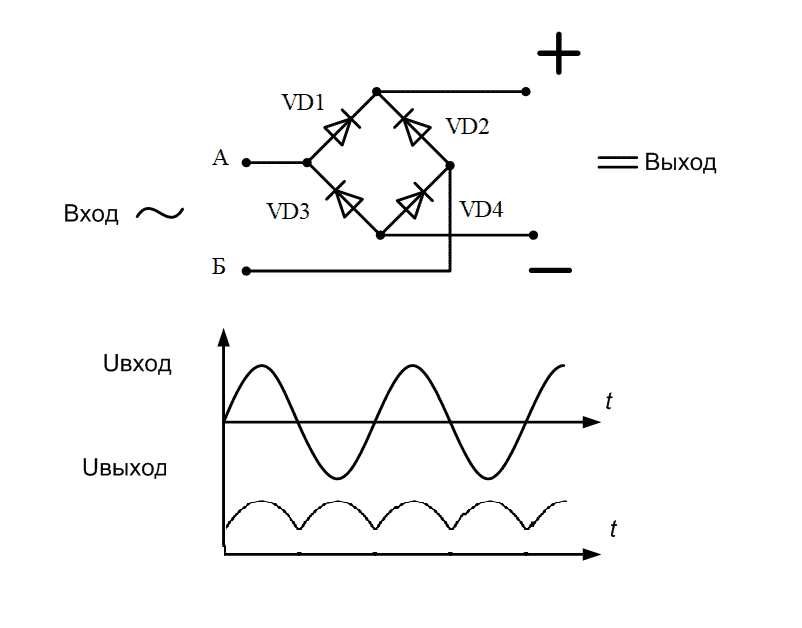

Рис. 1. Принцип работы диодного моста

Для пояснения выпрямления диодным мостом необходимо рассматривать работу схемы относительно формы напряжения на входе. Следует отметить, что кривая напряжения за один период имеет две полуволны – положительную и отрицательную. В свою очередь, каждая полуволна имеет процесс нарастания и убывания по отношению к максимальной точке амплитуды.

Поэтому работа выпрямительного устройства будет иметь такие этапы:

• На вход выпрямительного моста, обозначенного буквами А и Б подается переменное напряжение 220В.
• Каждая полуволна, подаваемая из электрической сети или от обмоток трансформатора, преобразуется в постоянную величину парой диодов, расположенных по диагонали.
• Положительная полуволна будет проводиться парой диодов VD1 и VD4 и выдавать на выход моста полуволну в положительной области оси ординат.
• Отрицательная полуволна будет выпрямляться парой диодов VD2 и VD3, с которых на том же выходе моста возникнет очередная полуволна в положительной области.

В связи с тем, что оба полупериода получают реализацию на выходе диодного моста, такое электронное устройство получило название двухполупериодного выпрямителя, также его называют схемой Гретца.

Обозначение на схеме и маркировка

На электрической схеме диодный мост может иметь различные варианты изображения. Чаще всего вы можете встретить такие обозначения:

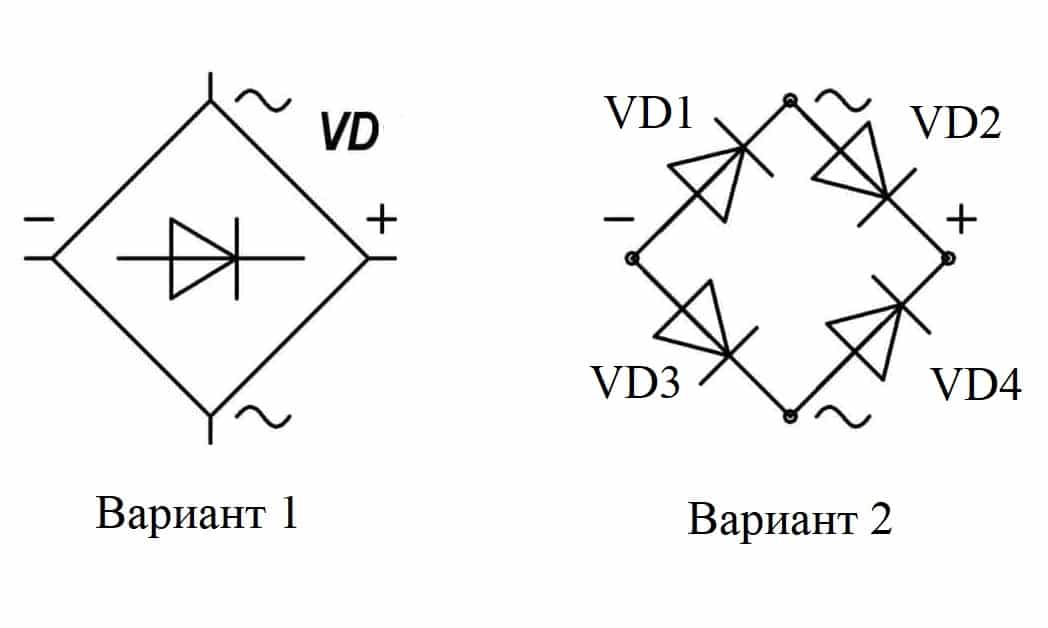

Рис. 2. Обозначение на схеме

Первый вариант обозначения мостового выпрямителя используется, как правило, в тех ситуациях, когда электронный прибор представляет собой монолитную конструкцию, единую сборку. На схеме маркировка выполняется латинскими буквами VD, за которыми указывается порядковый номер.

Второй вариант наиболее распространен для тех ситуаций, когда диодный мост состоит из отдельных полупроводниковых устройств, собранных в одну схему. Маркировка второго варианта, чаще всего, выполняется в виде ряда VD1 – VD4.

Следует также отметить, что вышеприведенное схематическое обозначение и маркировка хоть и имеет общепринятый характер, но может нарушаться при составлении схем.

Разновидности диодных мостов

В зависимости от количества фаз, которые подключаются к диодному мосту, различают однофазные и трехфазные модели. Первый вариант мы детально рассмотрели на примере схемы Гретца выше.

Трехфазные выпрямители, в свою очередь, разделяются на шести- и двенадцатипульсовые модели, хотя схема диодного моста у них идентична. Рассмотрим более детально работу диодного устройства для трехфазной схемы.

Рис. 3. Схема трехфазного диодного моста

Диодный мост, приведенный на рисунке выше, получил название схемы Ларионова. Конструктивно для каждой из фаз устанавливается сразу два диода в противоположном направлении друг относительно друга

Здесь важно отметить, что синусоида во всех трех фазах имеет смещение в 120° друг относительно друга, поэтому на выходах устройства при наложении результирующей диаграммы получится следующая картина:

Рис. 4. Напряжение выпрямленное трехфазным мостом

Как видите, в сравнении с однофазным выпрямителем на базе диодного моста картина получается более плавной, а скачки напряжения имеют значительно меньшую амплитуду.

Диод, мосты и трудности выпрямления тока

Первоначально диодами называли электронные лампы с двумя электродами. Нагретый катод испускал электроны, способные лететь в единственном направлении – на анод. А в обратном направлении ток не тек. Это позволяло отсечь часть периода переменного напряжения. В результате ток становился выпрямленным.

Недостаток конструкции очевиден – часть времени, половину интервала, схема бездействует. По указанной причине создать высокую эффективность сложно. Говорим не о КПД, скорее, затрагиваем общую мощность. Напряжение в сети ограничено по номиналу, требуется действенно использовать имеющееся. Если повышать потребление через единственный диод, он перегреется и сгорит. Здесь на помощь приходит диодный мост.

Конструкция моста на схеме

Конструкции, рассмотренные в статье, как раз направлены на улучшение определённых свойств. Иначе давно применялся бы диодный мост единственной конфигурации. Известный диодный мост на четырёх вентилях далеко не единственный по простой причине – предназначен для работы с одной фазой напряжения. Это ущербный вариант, поставляемый в наши дома из целей экономии проводов, и в промышленности не применяется.

Начнём с Николы Тесла. Этот человек первым придумал вращающееся магнитное поле. Прежде переменный ток использовался, но при помощи единственной фазы озвученное явление создать нельзя. Внутри двигателя нужно, чтобы поле вращалось. Единственная фаза физически обеспечить это не в силах. Никола Тесла изобрёл асинхронный двигатель, со множеством полюсов. Отметим, что коллекторные разновидности моторов способны работать от переменного и постоянного тока, но рекомендуется избегать конструкций с постоянными магнитами. Ротор и статор собираются из медных обмоток. Полагаем, что в 19 веке подобных разновидностей двигателей не было.

Вернёмся к фазам. Изобретя асинхронный (индукционный) двигатель переменного тока, Никола Тесла попутно отметил в патенте возможность дальнейшего увеличения фаз, но дальше не пошёл. Позднее Доливо-Добровольский доказал, что гораздо результативнее использовать три фазы. Сегодня промышленные конструкции используют этот вариант. Заметим, любой двигатель может работать на потребление и генерацию тока, читатели поймут, что однофазный диодный мост не станет идеальным решением. Это ущербный, урезанный вариант для бытовой техники. Не более.

Бортовые системы несут в составе генератор на три фазы, это самая результативная конструкция сегодня из возможных. Используется уже схема Ларионова. Так достигается наилучшее соотношение экономии и эффективности. Неплохими характеристиками обладают выпрямительные схемы Миткевича. Школьные и ВУЗовские курсы физики имеют упрощённую структуру ввиду слишком сильного развития науки: невозможно за семестр вместить в головы учащихся всю информацию.

Основные выводы

Варианты, как проверить диод мультиметром, довольно просты и доступны даже непрофессионалам.

1. Перед проверкой необходимо определить тип полупроводника.
2. Для дома удобнее приобрести цифровой мультиметр с более точными измерениями.
3. Новейшие модели тестеров снимают сразу несколько параметров.
4. При проведении проверки необходимо следить за правильным поднесением щупов к соответствующим электродам.
5. Оценка работоспособности дается на основе 2-ух параметров: соответствии величины напряжения типу диодов при прямом подключении и нулевом значении при обратном.
6. Произвести проверку можно не выпаивая полупроводник.

Главное, в ходе процедуры правильно произвести все подключения и верно истолковать полученные данные. Это позволит вовремя произвести замену комплектующей и решить проблему в кратчайший срок и с минимальными затратами.

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме «прозвонки диодов». Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой «+» клемме последовательно подключаем лампу с плюсовым проводом, к минусовой «-» клемме минусовой провод. При замыкании проводов лампа загорается.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами. Прижимаем положительный «+» провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

2. Проверим положительные диоды на «пробой» и обрыв. Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв. Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв. Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим «прозвона диодов» или измерения сопротивления 2000 Ом и проверяем каждый диод.

Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.
