Прокладка кабеля в металлической трубе: монтаж, труба для проводки

Проверка герметичности прокладки

Одним из ключевых аспектов правильной прокладки силовых кабелей в металлических трубах является герметичность соединений. Герметичность прокладки обеспечивает защиту от проникновения пыли, влаги и других вредных веществ, а также защиту от коррозии и повреждений.

Проверка герметичности прокладки проводится с целью выявления потенциальных утечек и дефектов соединений

Важно убедиться, что все соединения кабелей в трубах надежно защищены и отвечают требованиям безопасности

Для проверки герметичности прокладки силовых кабелей в металлических трубах можно использовать следующие методы:

Визуальный осмотр: Проверьте внешний вид соединений и узлов прокладки. Убедитесь, что все соединения плотные, без трещин и повреждений.
Использование герметизирующих материалов: Прокладите кабели в металлических трубах и примените герметизирующую массу или герметик для защиты соединений от влаги и пыли.
Испытание водой: Наполните трубу с прокладкой водой и проверьте наличие утечек. Если вода начнет протекать через соединения или трещины, это говорит о наличии дефектов.
Испытание под давлением: Прокладите кабели в металлических трубах и подведите воздух или газ через отверстия трубы. Затем подведите давление и проверьте наличие утечек.

При проведении проверки герметичности прокладки силовых кабелей в металлических трубах необходимо быть внимательными и тщательно проверить все соединения. В случае обнаружения дефектов или утечек необходимо незамедлительно принять меры по их устранению для обеспечения надежной и безопасной прокладки кабелей.

Требования к кабелям, проложенным под землей

Преимущества и недостатки метода

Достоинства монтажа системы электроснабжения в трубопроводах:

защита электропроводки от деформаций или механических повреждений изоляции или металлических жил (например, изломов);
предотвращение разрушения изоляции при возгорании в помещении (при сильном пожаре магистрали плавятся или раскаляются до высокой температуры, что приводит к утрате защитного слоя);
защита изоляции от негативных внешних факторов (ультрафиолетового излучения или атмосферных осадков).

Недостатки технологии:

увеличивается себестоимость монтажных работ;
расположенные на стенах или фасаде трубы ухудшают дизайн дома;
для протяжки кабеля через каналы требуются навыки и дополнительная оснастка.

Сфера использования труб для электропроводки

Ещё 10–15 лет назад токопроводящие провода прятали в трубы только в случаях, когда их необходимо было защитить от механического, химического либо теплового воздействия. Трубы использовали для создания общего ввода в здание, при прокладке кабелей в земле на небольшой глубине, при электрификации строений с высокими требованиями к пожарной безопасности.

Правильно проложенный токопроводящий кабель

По современным строительным нормам все токопроводящие кабели, независимо от толщины изоляции и сечения жилы, должны прятаться в подходящие по диаметру трубы. Такое правило не только позволяет обеспечить сохранность проводки, но и помогает избежать пожара при коротком замыкании. Трубы используются в складских помещениях, промышленных зданиях, жилых индивидуальных и многоквартирных домах. Исключением могут быть только помещения с открытой проводкой и низкими требованиями к пожарной безопасности.

Основные функции труб для электропроводки:

Защита кабелей от механических ударов. Целостность скрытого в штукатурке провода может быть нарушена при монтаже навесных полок или создании нового проёма в стене. Если провод будет в трубе, вероятность это повреждения будет значительно ниже.
Защита проводки от действия влаги. Например, если квартиру затопят соседи сверху, заложенные в потолке провода попадут во влажную среду и если они не защищены, то в местах соединения и зонах с нарушенной изоляцией может возникнуть короткое замыкание.
Предотвращение пожара. Трубка не позволит огню затронуть соседние участки или значительно ограничит его интенсивность (в зависимости от материала изделия). В деревянных домах это действенный способ отстрочить возгорание и дать возможность владельцам предотвратить пожар.
Простота ремонта. Если ведущий к розетке провод повредится, для восстановления её работы не потребуется штробить стены. Мастер просто отсоединит его конец в распределительной коробке и, прикрепив к свободному концу край нового кабеля, протянет их к розетке по трубе. В результате старый кабель полностью вытянется, а новый останется только подсоединить к контактам. Вся работа займёт не больше 30–40 минут и обойдётся в десятки раз дешевле, чем переделка всей стены.

Монтаж электрической проводки в гофре — требования

Используя гофрированные трубки для прокладки электрических кабелей, необходимо соблюдать следующие нормативы ПУЭ:

вне зависимости от способа прокладки для соединения отдельных участков необходимо применять пайку, клеммники или опрессовку;
Клеммник

все точки соединения кабельных линий, помещенных в гофрированных каналах, нужно оснащать распределительными коробками;

основной и резервный кабель, линии рабочего и аварийного освещения разрешается монтировать только в раздельных гофрах;

не имеющие огнестойкости гофры из пластика можно использовать только для внутренней проводки внутри кирпичных, панельных и бетонных стен и перекрытий;

организация линий внутри деревянных стен и перекрытий может быть осуществлена только в комбинации с несгораемыми отделяющими прокладками толщиной 10 мм из цемента, штукатурки и т.п.

допустимое расстояние от пластиковой гофры, проложенной на огнестойком основании – не менее 100 мм;

высота расположения открытой кабельной линии внутри гофрированного кабеля над сгораемым основанием – от 10 мм (для реализации этого требования используются специальные подкладки из пенофола);

запрещается установка трубок из металла в санузлах и других помещениях с повышенным уровнем влажности;

внутренняя и наружная организация кабельных линий в металлических гофрах разрешается только при условии герметизации трубок (несоблюдение этого условия даже при попадании внутрь малого количества влаги чревато полным перегоранием проводки).

Допустимая высота расположения открытых питающих линий внутри помещений – не менее 2-х м

Благодаря применению гофрированных оболочек появляется возможность не обращать внимание на это ограничение. Дело в том, что все изделия данного типа обладают необходимыми прочностными характеристиками, достаточными для обеспечения безопасности токопроводящих линий на случай проникающего воздействия предметами диаметром от 12.5 мм

При использовании гофр из стали их в обязательном порядке подключают к заземляющему оборудованию и оснащают дополнительной защитой от коррозии. Ограничения по сопротивлению заземленного гофрированного канал до точки коммутации с шиной – 10 Ом. При проектировке направления прокладки необходимо избегать точек скопления влаги. Все места подводки к распределительным коробкам должны быть заизолированы стандартным способом.

Прокладка кабеля в металлорукаве

Все то же самое как для прокладки в гофре, только вместо ПХВ или ПВХ гофры используется металлорукав типа РЗ-Ц или РЗ-ЦХ. Назначение металлорукава — защита от механических повреждений кабелей, например в производственных помещениях, металлообрабатывающих цехах. Некоторые предполагают, что кабель в металлорукаве можно прокладывать по горючим основаниям, в деревянных домах, но это не верно. ПУЭ разрешает прокладку кабеля по горючим основаниям в металлической трубе, в то время как металлорукав не является металлической трубой и имеет воздушные зазоры по всей длине. Подходящим вариантом для прокладки по деревянным основаниям является сплошная гофрированная металлическая труба типа Lavita или Kofulso, смотрите далее. Трудность такого монтажа обусловлена тем, что металлорукав часто не имеет кондуктора, и гораздо тяжелее, чем пластиковая гофротруба. Таким образом, возрастают трудозатраты как при затяжке кабеля в металлорукав, так и при монтаже металлорукава к основанию.

Лучшим такой вид прокладки является:

для мест с негорючими основаниями
помещения с возможностью механических воздействий на кабель.

Чаще всего такой способ прокладки кабеля применяется на промышленных объектах, иногда в частном деревянном домостроении.

Разновидности изделий для электропроводки

Трубы предназначены для защиты кабелей и проводов от внешних воздействий. Существуют различные свойства этих изделий.

Характеристика стальной трубы

Главный недостаток таких изделий — подверженность коррозии. Даже покраска не способна решить эту проблему. Кроме того, с их установкой могут возникнуть некоторые проблемы, если не соблюдать ряд правил:

все срезы нужно хорошенько раззенковать и зачистить;
все изгибы должны производиться строго под прямым углом;
во время изгиба нужно внимательно следить за тем, чтобы изделие не изменялось в поперечном сечении;
чтобы избежать коррозии, установку лучше производить с незначительным уклоном к распределительной коробке;
трубы из стали для защиты электрической проводки, будучи электропроводниками, обретают излишний электропотенциал.

Именно по этим причинам металлические трубки сегодня становятся все менее популярными, на рынке преобладают изделия из других материалов.

Описание медных конструкций

Медь характеризуется высоким уровнем стойкости к коррозионным процессам. Ценится этот материал за свою долговечность и пластичность. С монтажом медных труб не возникает никаких проблем, но даже эти прекрасные эксплуатационные свойства не позволяют сохранить широкую популярность меди, ведь она по массе показателей уступает аналогам из пластика.

Помимо этого, трубы из металла обладают и иными недостатками — значительная масса, высокая стоимость и необходимость в применении специальных устройств при установке.

ПВХ и ПНД трубопроводы

Трубки из пластика — это современный материал, который обладает множеством достоинств. Потребители выделяют следующие их положительные свойства:

устойчивость к коррозии и воздействию химических веществ;
долговечность (до пятидесяти лет);
небольшая масса, которая очень упрощает установку и транспортировку;
стойкость к воздействию влаги;
гибкость;
доступная цена;
простота установки.

Читайте так же: Сколько стоит пайка трубы пнд

Трубы для проводки ПВХ производятся из негорючего материала посредством особой технологии. Эта продукция может иметь разную длину и диаметр. Гладкие изделия обеспечивают электрокабелю дополнительную механическую и изоляционную защиту.

Современная гофрированная продукция

Технология гофрирования повышает уровень жесткости трубок. Для производства такой продукции применяется негорючая пластмасса. Эти трубы незаменимы при устройстве фальшполов и подвесных потолочных конструкций: гибкие рукава позволяют производить прокладку электрокабелей на труднодоступных участках, где монтаж жестких изделий не представляется возможным. Гофрированная трубная продукция имеет следующие преимущества:

обеспечение надежной защиты;
отличные изоляционные свойства;
отсутствие необходимости в использовании дополнительной фурнитуры;
возможность создавать изгибы;
защита проводки от возгорания.

С помощью гофрированных трубок часто устанавливают телефонные, компьютерные и телевизионные сети. Диаметр изделия зависит от типа подключаемого оборудования и условий эксплуатации.

Монтаж электропроводки в гофротрубе

Эта процедура включает несколько этапов.

Подготовка материалов. Сначала отрезается необходимый кусок металлической гофрированной трубы для кабеля

При этом очень важно не дать стальному тросику протяжки уйти внутрь трубного изделия, ведь он всегда слегка натянут. Если вы упустите, он упрётся в складку трубы. А чтобы достать тросик, вам придётся делать разрез на другом её участке

Чтобы избежать такой неприятной ситуации, перекусывая протяжку, удерживайте её пальцами, а по завершении данной операции вытяните её немного наружу и загните вдоль трубы

А чтобы достать тросик, вам придётся делать разрез на другом её участке. Чтобы избежать такой неприятной ситуации, перекусывая протяжку, удерживайте её пальцами, а по завершении данной операции вытяните её немного наружу и загните вдоль трубы.

Подготовка жгута проводки заключается в скреплении проводов или кабелей изолентой через равные промежутки.

Особое внимание уделите качеству крепления жгута к тросику протяжки. Оно должно быть исключительно надёжным, иначе в случае обрыва придётся выполнять работу заново. Электрики делают это двумя способами: жгут обвивают стальной проволокой, стягивая её пассатижами

Более эффективным креплением является прокол тросиком протяжки вешней изоляции кабелей жгута с последующей обмоткой мест проколов изолентой. Делать это необходимо для того, чтобы концы кабелей электропроводки не упирались во время протягивания в изгибы гофры. Чем место соединения жгута и тросика протяжки будет длиннее, тем надёжней оно получится

Электрики делают это двумя способами: жгут обвивают стальной проволокой, стягивая её пассатижами. Более эффективным креплением является прокол тросиком протяжки вешней изоляции кабелей жгута с последующей обмоткой мест проколов изолентой. Делать это необходимо для того, чтобы концы кабелей электропроводки не упирались во время протягивания в изгибы гофры. Чем место соединения жгута и тросика протяжки будет длиннее, тем надёжней оно получится.

Затягивание жгута в гофрированную металлическую трубу. Проще эту работу делать вдвоём. Один напарник крепко держит тросик, а второй натягивает на жгут гофру. Впрочем, надёжно зафиксировав протяжку, справиться можно и в одиночку. Но, так или иначе, без крепких рук, способных непрерывно с немалым усилием тянуть гофру, обойтись будет очень сложно. Кроме того, для выполнения данной операции потребуется свободное пространство

И помните, во время работы со жгутом и гофрой необходимо соблюдать предельную осторожность, чтобы не допустить обрыва протяжки

Чтобы процесс протяжки кабеля внутрь гофры был быстрым и беспроблемным, выбирайте рукава, оснащенные зондом

Крепление гофрированной металлической трубы для электропроводки. После затягивания жгута полученную конструкцию следует закрепить на стене или потолке. В качестве элементов крепежа можно применять монтажную алюминиевую полосу либо специальные клипсы, подбирать которые следует по диаметру трубы. В предприятиях торговли их можно купить поштучно. Крепёж располагайте примерно через равные промежутки. Так вы не допустите провисов гофры, вес которой добавит протянутый внутри неё жгут кабелей электропроводки.

Подсоединяя выключатели и розетки, а также вводя жгуты в коробки ответвлений, конец гофры тоже лучше прятать внутрь, чтобы не остались голые участки проводки. С этой целью приобретайте коробки, розетки и выключатели с резиновыми уплотнителями, которые вырезаются под диаметр гофры. Это особенно актуально при наружной прокладке коммуникаций.

Какие кабели разрешается использовать

Для проводов и кабелей особых требования не предъявляется. Согласно 2. 3. 42. ПУЭ допустимо прокладка кабельных линий в резиновой и пластмассовой изоляции без дополнительной защиты, поскольку трубы выполняют эту функцию. Количество оболочек также не регламентируется. Жилы могут быть медными или алюминиевыми. Каждый проводник может состоять из одной или несколько жил.

При обслуживании четырёхпроводной сети прокладываемый кабель должен быть четырехжильным (п. 2. 3. 52). Это относится к ПНД-трубам (полиэтилен низкого давления), если используется стальная, а напряжение до 1 кВ, то согласно 1. 7. 121. труба может играть роль нулевого проводника. Это при условии, что она на всём протяжении трассы электрически не имеет разрыва.

Запрещено располагать рядом (п. 2. 1. 16.):

рабочую и резервную сеть;
рабочую и аварийную линию;
цепи до и выше 42 В.

Меры безопасности при монтаже

Правильная установка и прокладка силовых кабелей в металлические трубы требует соблюдения определенных мер безопасности. Во время монтажа следует соблюдать следующие рекомендации:

Перед началом работ необходимо убедиться в том, что питающее напряжение отключено!
Осмотрите все кабели и трубы перед установкой, чтобы убедиться в их целостности и отсутствии повреждений.
Используйте только кабели и материалы, соответствующие требованиям и нормам безопасности.
При работе с электрическими кабелями, носите защитные перчатки и очки, чтобы предотвратить возможные травмы.
Не касайтесь обнаженных проводников руками и не прикасайтесь к металлическим поверхностям во время работы.
Для защиты кабелей от механических повреждений рекомендуется использовать защитные гофрированные трубы или гибкие кабель-каналы.
Правильно закрепляйте и фиксируйте кабели внутри трубы, чтобы избежать их перекручивания и повреждений.
Не прокладывайте силовые кабели рядом с горючими материалами или возле тепловых источников, чтобы предотвратить возможные пожары.
Убедитесь, что проводящие элементы трубы были заземлены для обеспечения безопасности и защиты от электрического удара.

При соблюдении этих мер безопасности можно быть уверенным в надежности и безопасности установленных силовых кабелей в металлических трубах.

Укладка кабеля в земле в трубах

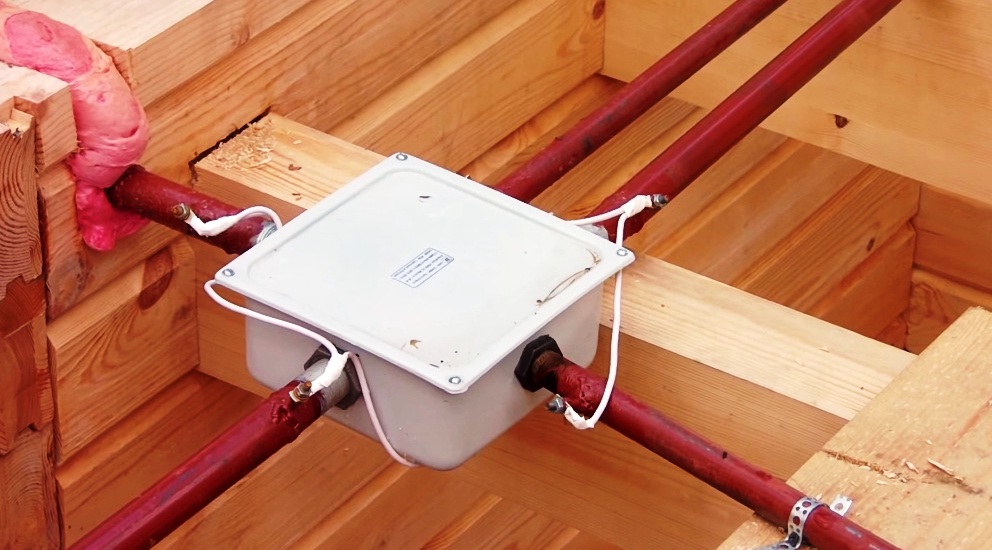

Монтаж проводки в трубах

Прокладка проводов в трубах начинается с разметки мест для установки электротехнической арматуры. Далее от мест размещения выключателей и розеток, намечается путь прокладки, вдоль стены для внешнего размещения, и внутри бетона, если требуется скрытая прокладка электропроводки.

Далее необходимо сделать штробу ровно по разметке. Если трубы устанавливаются открыто, то к стене прикрепляются специальные скобы, в которых впоследствии будет помещаться защитная труба.

Расположение скоб должно быть следующим:

При внутреннем диаметре изделия 15 — 20 мм, расстояние между скобами крепления должно составлять не более 2,5 метра.Если диаметр защитной трубы находится в диапазоне 25 — 32 мм, то расстояние — не более 3 метров.При диаметре 40 — 80 мм — не более 4 метров.При 100 мм — не более 6 метров.

Соединяются трубы с помощью резьбовой муфты, которая в местах соединения, дополнительно герметизируется. Диаметр применяемых изделий, для прокладки электрического кабеля, зависит от вида проводов и их количества.

Чтобы облегчить процесс протяжки проводов внутри трубы во внутреннюю полость вдувается тальк. Также с помощью компрессора осуществляется прогон по трубе шарика с закреплённой проволокой, к которой впоследствии будет привязан кабель для протяжки внутри изделия.Если для защиты электропроводки используется пластиковая труба, то в гофру уже вмонтирована стальная проволока для закрепления и протяжки кабеля.Если необходимо выполнить подземный ввод электричества в здание, применяются железобетонные, либо стальные трубы. Диаметр трубы, в прокладываемых тоннелях, должен превышать диаметр кабеля в 3 раза.

Только в этом случае можно будет свободно поместить провод в трубу значительной протяжённости.Существует множество защиты электропроводки от внешних воздействий. Кабель покрывают прочной оболочкой, замуровывают в стену, прячут за подвесной потолок. Наконец, укладывают в специальные пластиковые короба.Все эти способы действительно повышают живучесть проводки, но не защищают ее от механического воздействия.

Например, сверление стены, удар зубилом или топором, смещение несущих конструкций, проезд автотранспорта. Единственный способ сделать прокладку силового провода само защищенной — использование стальной трубы для проводки.Не путаем со стальным гофром. Этот способ защиты также неплох, но тонкостенный гофр не настолько прочен.

Монтаж электропроводки в трубах действительно решает множество проблем, но стоимость организации энергоснабжения повышается в разы. Правила устройства электроустановок (ПУЭ) не предусматривают условий, при которых прокладка кабеля в металлической трубе становится обязательной. Однако, на практике встречаются ситуации, когда реализовать требования безопасности ПУЭ, можно лишь организовав проводку кабеля в металлических трубах.

Про электричество. Разное

Соединительные кабельные муфты RaychemВключение в однофазную сеть трехфазного электродвигателяКак производится выбор плавких вставок предохранителейКак измерить частоту вращения электрических машинМаркировка выводных концов машин постоянного токаКак осуществляется пуск двигателя постоянного токаКак высушить изоляцию обмоток электродвигателяМежвитковое замыкание в обмотках электрических машинОбрыв стержней короткозамкнутых роторов электродвигателейКак определить мощность электродвигателяКак увеличить срок службы ламп накаливанияИзменение параметров 3-х фазного асинхронного двигателяПриборы осветительных электроустановокЭлектрические источники светаСветовые величиныИБП для загородного жильяПара слов про силовой электрощит

Применение труб с тонкими стенками

Несколько слов о специфике изделий данного типа. Коль скоро речь идёт о технической продукции, её определение должно содержать цифры, а не субъективную оценку принадлежности к тому или иному классу. Так вот: в сортамент труб стальных тонкостенных входят изделия с толщиной стенки не более 1,5 миллиметров либо если значение коэффициента, определяемого по формуле

Dвн. – внешний диаметр, а S ст. – толщина стенки, лежит в диапазоне 12,5…40.

В качестве хорошего примера использования тонкостенной продукции металлопроката можно назвать системы пневматических и гидравлических приводов в автомобилестроении, авиации и судостроении.

Конечно же, вышеуказанная сфера применения тонкостенных стальных труб далеко не единственная. Их можно встретить в таких отраслях производственной деятельности, как:

строительство;
сфера ЖКХ;
мебельное производство;
котельные энергопредприятия.

Из стальных труб можно изготовить архитектурные элементы или предметы декора

В быту данные изделия тоже не редкость. Но здесь чаще всего их применяют, когда инженерная коммуникация должна обладать умеренной прочностью, достаточной для выдерживания лишь невысоких нагрузок. Речь, в данном случае идёт в первую очередь о трубе стальной тонкостенной для электропроводки.

Виды защитных труб

Технология закладки кабеля в металлические трубы: процесс монтажа

Монтаж кабеля в трубы довольно трудоемкий и дорогостоящий, поэтому применяется, когда необходимо гарантированно защитить кабель от механического воздействия. Выполняется закладка в несколько этапов:

разметка предстоящей трассы;
подготовка и установка труб;
прокладка кабеля.

Для выполнения первого пункта определяется место прокладки, и проводятся подготовительные работы. При монтаже на стенах зданий, в фундаменте, перегородках делаются штробы, отверстия под электроприборы, переходы и т. д. Производятся замеры длины и изгибов, составляется необходимая документация и передается в электромонтажную мастерскую. Там трубы очищают, окрашивают, разрезают по размеру. Стыки обязательно обрабатывают, чтобы не было заусенец. При необходимости делают изгибы. Готовые изделия маркируют, упаковывают и отправляют заказчику.

Установку производят таким образом, чтобы исключить попадание внутрь пыли, масла и других веществ. Чтобы не скапливалась вода, прокладку делают под наклоном не менее 2 градусов по направлению к коробам. Крепление производить с помощью сварки запрещено, для этого нужно использовать скобы, хомуты, накладки, прижимы. Расстояние между креплениями должно быть не больше указанного в таблице.

Наружный диаметр труб, мм	Расстояние между креплениями, м
18-26	2,5
30-42	3,0
45-90	4,0

Все соединения и вводы должны быть уплотнены. После чего выполняется установка электрооборудования.

Обустройство траншеи

Сначала производится разметка местности, будущая трасса должна быть удалена от фундамента, газопровода и т. д. на расстояние, указанное в ПУЭ. Затем очищают землю от растений и мусора. Землеройной техникой производят рытье траншеи, там, где это невозможно, выкапывают вручную. Глубина определяется рабочим напряжением. Дно очищают при необходимости от мусора, выравнивают и выстилают песчаной подушкой. Поверх трассы обязательно укладывается сигнальная лента.

Бестраншейный способ укладки кабеля в земле

Это сложный и дорогой способ, осуществляется специализированной техникой. Производится в местах, где невозможно выкопать траншею в силу каких-либо обстоятельств, например, прокладка под водоемом. Суть заключается в том, что производится горизонтальное бурение с помощью регулируемой буровой головки. Затем канал расширяется, протягивается ПНД-труба, в которой находится стальной трос, а через нее с помощью троса уже прокладывается кабель.

Прокладка кабеля под дорогой

В случае когда трасса должна пройти через асфальтированную дорогу, чтобы не нарушить ее покров, используют другой метод прохода – прокол. Штангу с наконечником с помощью техники проталкивают через грунт под дорогой. Наконечник, проходя через толщу, уплотняет вокруг себя землю, не давая ей осыпаться. Такой проход называют стартовым. После того как штанга вышла на поверхность, к ней крепят расширитель и вытягивают в обратном направлении. Проход расширяется, а земля вокруг ещё больше утрамбовывается. Через него протягивают кабельную линию.

Какие трубы используются для прокладки кабелей в почве?

Прокладка кабеля под землёй является более безопасной, чем воздушный метод монтажа проводки. Трубы, которые выполняют функцию защитного кожуха для кабелей, могут быть выполнены из разных материалов. Рассмотрим основные материалы таких труб и их особенности:

Металлические. Металлическая труба для защиты кабеля должна обладать показателями сечения, которые в 2–3 раза превышают диаметр самого кабеля. Глубина, на которую закладывается кабель в защитном кожухе, как правило, зависит от климатических особенностей региона, а именно — от глубины промерзания почвы. Если глубина промерзания достигает глубины траншеи, тогда необходимо дополнительно зафиксировать трубу, чтобы обезопасить её от повреждения.

Асбоцементные. Раньше такие трубы использовались довольно часто при траншейном методе монтажа проводки, однако, на сегодняшний день их применяют крайне редко. Монтаж таких труб является трудным из-за их большого веса. Кроме этого, асбоцементная продукция обладает низкими показателями прочности, а также выделяет вредные для человеческого здоровья вещества. Асбоцементная продукция является канцерогенной и не рекомендуется специалистами.

Асбестоцементные трубы достаточно хрупкие, из-за этого срок их эксплуатации сравнительно небольшой

Пластиковые (ПНД, ПВХ, ПП). На сегодняшний день пластиковая защитная труба для прокладки электропроводки траншейным способом является наиболее востребованным вариантом из всех. Это связано с тем, что пластиковые коммуникации отличаются рядом положительных преимуществ:

малая масса;
высокие прочностные характеристики;
устойчивость к коррозийным воздействиям;
высокие изоляционные свойства;
долгий эксплуатационный срок.

Пластиковые трубы отличаются широким ассортиментом размеров и другими характеристиками. В случае необходимости можно подобрать изделие с гладкой или гофрированной стенкой. Наиболее популярными трубами среди пластиковых считаются ПНД изделия, которые представлены следующими разновидностями:

лёгкие гофротрубы;
тяжёлые гофротрубы;
безгалогеновые;
гладкие жёсткие;
изделия с двумя стенками.

ВИДЫ ТРУБ, ИСПОЛЬЗУЕМЫХ ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ

Для защиты кабеля могут использоваться трубопроводы, изготовленные из различных материалов. Каждый из видов трубной продукции обладает своими особенностями, на которых стоит остановиться более подробно.

Прокладка кабеля в стальных трубах.

Сталь является наиболее прочным материалом, поэтому наиболее успешно справляется с задачей защиты проводников от внешних механических воздействий. Для защиты от коррозии, трубная поверхность покрывается краской на влагоустойчивой основе как снаружи, так и изнутри.

При закладке трубы в стены или перекрытия, наружная трубная поверхность не окрашивается. Таким способом достигается лучшая адгезия с цементным раствором.

Стальная труба не только защищает электрические кабели от повреждений, но и служит экраном для электромагнитного излучения. Благодаря этому нейтрализуется электромагнитное поле, излучаемое проводниками с током, находящимися в трубе. Если трубное изделие защищает кабельные связи схем автоматики, то при этом осуществляется их защита от внешних электромагнитных полей.

К недостатку труб из стали можно отнести их жёсткость, создающую неудобство при прокладке. Нормы ПУЭ запрещают использование стальных труб в помещениях с повышенной влажностью.

Полиэтиленовые трубы.

Прокладка кабеля в трубе из пнд идеально подходит для подземного монтажа кабельных линий. Полиэтилен низкого давления (пнд) значительно уступая стали по механической прочности превосходит её по коррозионной стойкости и способности противостоять воздействиям химически агрессивных веществ.

Полиэтилен обладает высокой устойчивостью к низким температурам — его предел морозостойкости составляет -45°С.

Применение трубных изделий из полиэтилена целесообразно применять при отсутствии угрозы внешних механических воздействий, в тех случаях, когда требуется защита от влаги и химически активных реагентов.

Прокладка кабеля в гофрированных трубах из ПВХ.

Данные изделия обладая всеми лучшими свойствами полиэтиленовой защиты к тому же весьма гибки, что создаёт повышенные удобства при их прокладке. Наиболее часто гофрированные пвх изделия применяются при прокладке проводки открытого типа.

К негативным свойствам пвх относятся его низкая морозостойкость и потеря механических качеств при длительном воздействии ультрафиолетового излучения. Данное обстоятельство делает применение поливинилхлоридной защиты целесообразным только для внутренней электрической проводки.

Гофрированные трубы для прокладки кабеля в земле

Особое внимание стоит уделить гофротрубам для проводки электролиний в почве. Такие изделия могут быть двух видов:

неармированными;
армированными.

Гофрированные трубы — наиболее оптимальный вариант для прокладки электрокабелей подземным способом

Армированные гофротрубы отличаются повышенными показателями прочности. Прочность достигается благодаря специальной стальной проволоке, которой оснащаются армированные модели на стадии производства.

На сегодняшний день всё большую популярность завоёвывают двустенные гофротрубы. Такое изделие включает в себя следующие конструктивные элементы: гофрированная внешняя оболочка, состоящая из ПНД и гладкая внутренняя оболочка из полиэтилена высокого давления (ПВД). Отличительной чертой такой трубы считается высокий коэффициент кольцевой жёсткости. Благодаря этому такие модели способны выдерживать большие нагрузки. Кроме этого, монтаж кабеля в трубу производится без каких-либо сложностей, так как гладкая внутренняя стенка из ПВД упрощает процесс.

Небольшой вес трубы также способствует её прокладке, а высокие показатели термоустойчивости позволяют эксплуатировать двустенные гофротрубы в разных климатических поясах. Кроме этого, к положительным качествам двустенных моделей можно отнести: устойчивость к губительному воздействию коррозии, резистентность к ультрафиолетовым лучам и эксплуатационный срок, который может достигать 50 лет (в некоторых случаях и больше).
