Расходные материалы и инструменты
Кроме труб и фитингов, понадобятся еще горелка, припой и флюс — для самой пайки. А еще трубогиб и несколько сопутствующих мелочей для обработки перед началом работ.
Ершик для зачистки фитингов изнутри

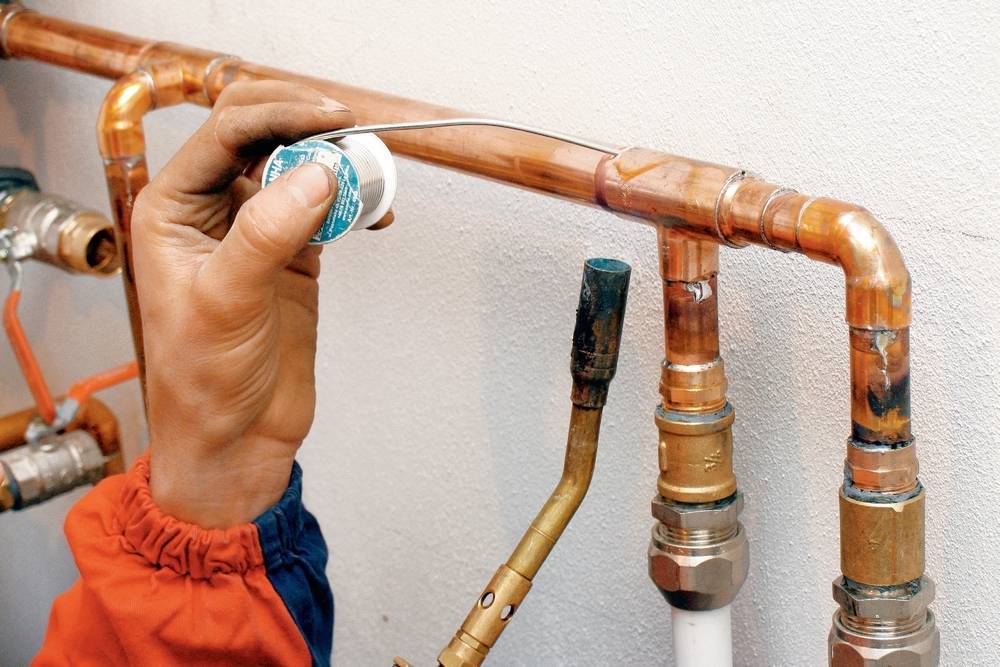

Припой и флюс
Пайка медных труб любого типа происходит при помощи флюса и припоя. Припой — это сплав обычно на основе олова с определенной температурой плавления, но обязательно ниже чем у меди. Он подается в зону пайки, разогревается до жидкого состояния и затекает в соединение. После остывания обеспечивает герметичное и прочное соединение.
Для любительской пайки медных труб своими руками подойдут припои а основе олова с добавлением серебра, висмута, сурьмы, меди. Лучшими считаются составы с добавлением серебра, но они наиболее дорогие, оптимальные — с медной добавкой. Есть еще с добавкой свинца, но они не должны использоваться при разводке водопровода. Все эти виды припоя обеспечивают хорошее качество шва и легкую пайку.

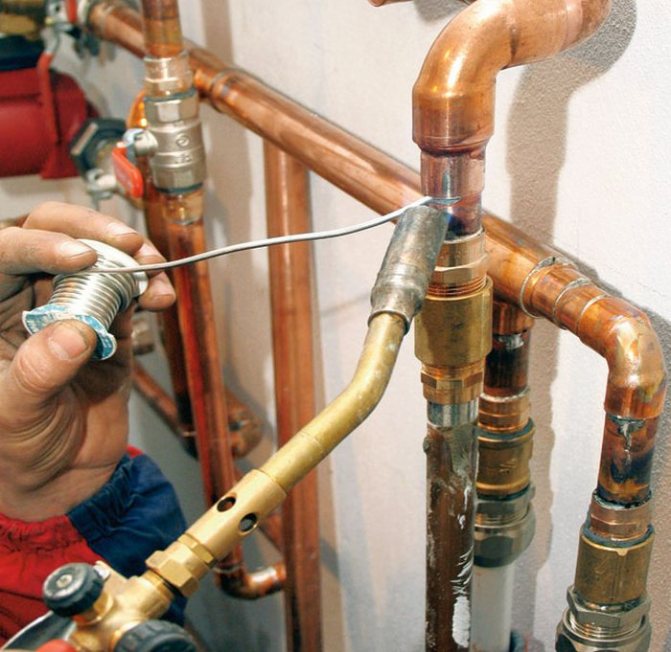

Флюс и припой — необходимые расходные материалы
Мягкий припой продается в небольших катушках-бобинах, жесткий — в пачках, нарезанный на куски.
Перед началом пайки место соединения обрабатывают флюсом. Флюс — это жидкое или пастообразное средство, которое обеспечивает затекание расплавленного припоя в соединение. Особо выбирать тут нечего: подойдет любой флюс для меди. Еще — для нанесения флюса понадобится маленькая кисточка. Лучше — с натуральной щетиной.
Горелка
Для работы с мягким припоем можно купить небольшую ручную горелку с одноразовым газовым баллоном. Эти баллоны крепятся к рукоятке, имеют объем от 200 мл. Несмотря на миниатюрность, температура пламени — от 1100°C и выше, чего более чем достаточно для расплавления мягкого припоя.
На что стоит обратить внимание — это на наличие пьезорозжига. Эта функция никак не лишняя — проще будет работать
На ручке ручной газовой горелки расположен вентиль
Он регулирует длину пламени (интенсивность подачи газа). Этим же вентилем перекрывается газ, если горелку надо потушить. Безопасность обеспечивает обратный клапан, который при отсутствии пламени перекроет подачу газа
На ручке ручной газовой горелки расположен вентиль. Он регулирует длину пламени (интенсивность подачи газа). Этим же вентилем перекрывается газ, если горелку надо потушить. Безопасность обеспечивает обратный клапан, который при отсутствии пламени перекроет подачу газа.
Ручная горелка для пайки медных труб
На некоторых моделях установлен отражатель пламени. Он не дает рассеиваться пламени, создавая более высокую температуру в зоне пайки. Благодаря чему горелка с отражателем позволяет работать в самых неудобных местах.
При работе в бытовыми и полупрофессиональными моделями надо быть аккуратными — не перегревать агрегат, чтобы не расплавился пластик. Потому выполнять за один раз много паек не стоит — лучше дать оборудованию остыть и подготовить в это время следующее соединение.
Сопутствующие материалы
Для нарезания медных труб необходим труборез или ножовка с лезвием по металлу. Срез должен быть строго вертикальным, что обеспечивает труборез. А для гарантии ровного среза при помощи ножовки можно использовать обычное плотницкое стусло.
Труборез
При подготовке труб их надо зачищать. Для этого есть специальные металлические щетки и ершики (для зачистки внутренней поверхности), но можно обойтись наждачной бумагой со средним и мелким зерном.
Для удаления заусенец со срезов есть фаскосниматели. Отработанная ими труба лучше заходит в фитинг — его раструб лишь на доли миллиметра больше, чем наружный диаметр. Так что малейшие отклонения приводят к трудностям. Но, в принципе, можно все устранить наждачной бумагой. Потребуется только больше времени.
Еще желательно иметь защитные очки и перчатки. Большинство домашних мастеров пренебрегают этими средствами безопасности, но ожоги — это очень неприятно. Это все материалы и инструменты, необходимые для пайки медных труб.
Фитинги и переходники
Перед использованием продукции из меди стоит ознакомиться с их достоинствами и недостатками.
Плюсы
- Длительная эксплуатация возможна, если система грамотно спроектирована и смонтирована специалистами. Прослужить она сможет не одно десятилетие.
- Медь обладает большим удельным весом, но при использовании труб с маленькой толщиной стенки их вес незначителен. К тому же такие трубы достаточно пластичны даже в не отожженном состоянии.
- Выдерживают значительные давления.
- Работают в диапазоне температур 115 °C — 40 °C.
- Трубы выдерживают несколько циклов замерзания. Целостность конструкции остается и после оттаивания.
- Введенный в химический состав фосфор предотвращает окисление, из-за чего медные трубы можно использовать не только для отопления, но и для подачи питьевой воды.
- Металлическая конструкция препятствует прониканию газов. Отсутствие кислорода, как мощного окислителя, продлевает срок службы.
- Медь обладает отличной теплоотдачей и малым коэффициентом температурного расширения.
- Трубы, полученные протягиванием, имеют гладкую внутреннюю поверхность. На ней не оседают отложения солей.
- Внешний вид не предполагает наружной отделки коммуникаций. Даже со временем они остаются привлекательными. Окрашивают их только тогда, когда они не вписываются в новый интерьер помещения.
- При перемещении жидкости внутри трубопроводов, независимо от материала, из которого они изготовлены, из труб выделяются ионы меди. Но многочисленные исследования показали, что медь не наносит вреда организму человека.
Минусы
- Медь несовместима с некоторыми материалами, особенно с алюминием. С ним она вступает в химическую реакцию при прямом контакте. Для отопления широко используются алюминиевые и биметаллические радиаторы. Для их подсоединения требуются переходники и фитинги, химически нейтральные к обоим материалам. Так, используются латунные элементы. В случае возникновения некоторой реакции происходит интенсивное газовыделение. Чтобы предупредить разрыв магистрали, применяются клапаны для стравливания давления.
- Медь — хороший токопроводящий материал. В системах отопления используются приборы, работающие на электричестве. Поэтому система нуждается в заземлении, а при сборке применяются диэлектрические прокладки.
- В теплоноситель могут попадать посторонние предметы, которые вызывают истирание мягкой меди. Для защиты используется механическая фильтрация.
- Высокая пластичность требует бережного отношения к трубопроводу. Механическое воздействие приведет к разрушению конструкции.
- Монтажные работы более сложные в сравнении с пайкой полипропиленовых и сваркой стальных труб.
- Цена на металл и специализированные фитинги обуславливает высокую стоимость. Плюс к этому расходы на монтаж, в который входят огневые работы и специальный припой. Несовместимость с алюминием диктует покупку дорогих биметаллических и медных радиаторов отопления.
При прокладке отопительной разводки следует учитывать, как она будет положена. Если смонтировать открытым способом, то можно сэкономить на количестве радиаторов отопления. Трубопровод сам будет излучать тепло. Если же укладка будет производиться с заделкой в стене, то требуется дополнительная теплоизоляция, чтобы сократить затраты на нагрев теплоносителя, который будет нагревать стены.
Высокая пластичность медных изделий позволяет придать им требуемую траектории. При этом использовать меньшее количество фитингов.
Монтаж
При устройстве медного водопровода необходимо учитывать одну из главных особенностей изделий из меди — их пластичность. Она упрощает монтажные работы, так как даёт возможность изгибать трубные изделия и придавать конструкции нужную конфигурацию.
Однако такие пластичные трубопроводы могут прогибаться со временем. Чтобы избежать такого вида деформации следует хорошо закреплять линии водопровода с помощью опор или установки специальных крепёжных элементов (кронштейнов). Если трубопровод углубляется в материал стен, то рекомендуется использовать медные трубки в ПВХ оболочке. Она выполняет одновременно две функции: теплоизоляции и антикоррозийной защиты, не позволяя портиться ни трубопроводу, ни штукатурке.
Подготовка к пайке
Перед выполнением работ по сварке труб из меди необходимо подготовить:
- требуемое оборудование;
- дополнительные материалы.
Оборудование
Для пайки потребуется следующее оборудование для медных труб:
специальное устройство для резки материала. Медь является достаточно мягким металлом, поэтому труборез должен быть высококачественным. Для определения размеров труб также потребуются рулетка и маркер, а для правильного соединения труб между собой строительный уровень;
Приспособление для резки труб
фаскосниматель – устройство для обработки концов труб перед пайкой. Дополнительная обработка труб позволяет получить более прочное соединение. Фаскосниматель может быть отдельным оборудованием или встроенным в труборез;
Оборудование для обработки концов труб
труборасширитель. Трубопроводы изготавливаются из труб одного диаметра. Соединять отдельные участки труб в единую систему можно при помощи специальных устройств – фитингов – или непосредственно между собой без дополнительных приспособлений. Если фитинги для пайки медных труб не применяются, то для получения прочного соединения требуется несколько увеличить диаметр одной из соединяемых труб, для чего и применяется такое устройство, как труборасширитель;
Приспособление для увеличения диаметра на конце трубы
паяльник для медных труб – основное устройство, нагревающее материал для сварки. Чаще всего в качестве паяльника используется газовая пропановая горелка, которая может быть оснащена одноразовым или стационарным баллоном. Устройство с одноразовым баллоном используется для строительства бытовых трубопроводов своими руками. Горелки со стационарными заправляемыми баллонами применяются профессиональными мастерами, выполняющими сварку труб достаточно часто.
Инструмент для нагрева труб в процессе пайки
металлическая щетка (ершик) для очистки поверхности труб от загрязнений и окислов. Для лучшей обработки материала также можно использовать мелкую наждачную бумагу.
Приспособление для очистки труб перед пайкой
Приобретать необходимый инструмент для выполнения единичной работы, например сборки трубопровода дома, нецелесообразно, так как финансовые затраты на покупку устройство достаточно высоки. Любой инструмент можно взять в аренду в специализированных магазинах.
Материалы
Сварка медных труб осуществляется при помощи:
- припоя;
- флюса.
Припой – это специальный сплав, предназначенный для заполнения пространства между трубами в процессе пайки. Материал повышает прочность шва и позволяет увеличить срок службы трубопровода.
В зависимости от температуры плавления различают следующие виды припоев:
мягкий или низкотемпературный. Температура плавления сплава не превышает 300ºС. В основе применяемого сплава находится свинец. Дополнительно добавляются олово, цинк или серебро. Мягкая пайка подходит для трубопроводов с температурой проходящего вещества не более 110ºС и с давлением не более 16 атмосфер. Указанные параметры соответствуют бытовым водопроводам;
Низкотемпературный сплав для пайки медных труб
твердый или высокотемпературный. Применяется для трубопроводов с повышенным давлением или температурой проходящей среды, например, для системы отопления. В основе сплава находится медь. В качестве дополнительных металлов используются серебро, цинк, титан. Температура плавления такого припоя в среднем составляет 700ºС.
Высокотемпературный сплав для пайки трубопроводов с повышенными характеристиками
Твердая и мягкая пайка производится при помощи дополнительного вещества – флюса, который выполняет следующие функции:
- дополнительно очищает места пайки от окислов, препятствующих образованию прочного соединения;
- обезжиривает соединяемые участки трубопровода;
- увеличивает растекаемость используемого для пайки припоя, тем самым повышая прочность соединения;
- защищает место стыка труб от окисления в процессе использования трубопровода.
Флюс может быть:
- высокотемпературным (более 450ºС);
- низкотемпературным (менее 450ºС).
Вид флюса подбирается под определенный вид пайки соответственно.
Флюс может изготавливаться:
- в жидком виде;
- в твердом виде;
- в виде пасты.
Разновидности флюсов для пайки

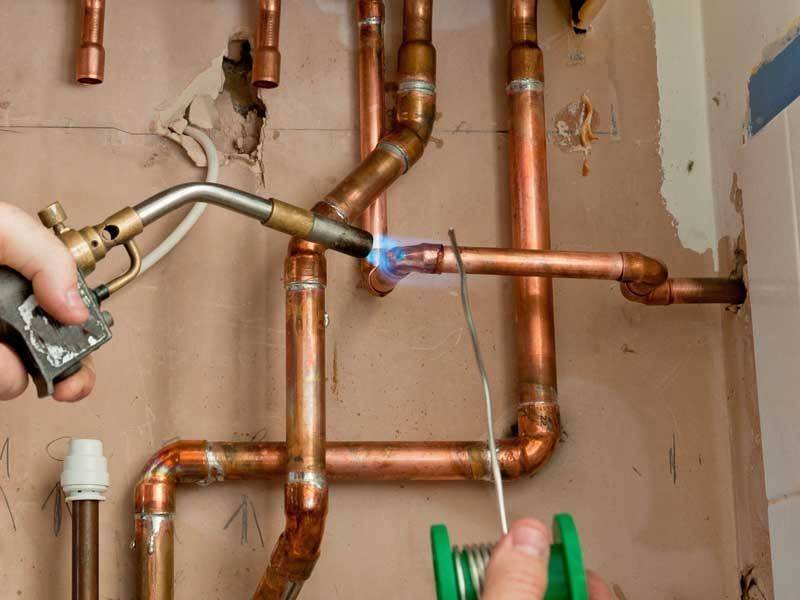

Газовая горелка для соединения медных труб
Способы паяния деталей из меди
Почему важно составлять план
Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.
Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.
Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.
Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.
Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.
Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.
Ограничения при использовании труб из меди
Применение в системах водоснабжения изделий из меди имеет технологические ограничения. Мягкость сырья, придающая трубам пластичность, требует при эксплуатации снижать скорость перемещения воды. Для долговременного использования оптимальный параметр составляет не выше 2 м/с.
Важен состав жидкости для медных трубопроводов, рекомендуется пропускать очищенную воду без абразивных частиц. Для сохранения конструкции должны использоваться специальные фильтры.
Внешний слой медных изделий покрыт защитной оксидной пленкой, образующейся естественным путем от воздействия хлора, растворенного в воде. Покрытие увеличивает срок годности изделий при жесткости потока воды 1,42-3,1 мг/л и уровне рН 6,0-9,0. При несоблюдении параметров слой патины разрушается, уменьшая долговечность труб.
При обустройстве системы питьевого водоснабжения для состыковки элементов запрещено применение свинца, являющегося токсичным.
При установке труб недопустимы заломы при сгибах, перекручивания элементов. При ремонте необходимо уменьшать число скруток.
Неровности и заусеницы после пайки необходимо счищать.
При использовании паяльника необходимо соблюдать температурный режим. При перегревании инструмента при пайке соединение получается негерметичным.
Не рекомендуется монтировать после медных соединений части из сплавов цинка, алюминия, стали. При контакте разных материалов возникает коррозия. Однако при технологической необходимости в стыковке элементов в системе допускается установка между разными сплавами фитингов из бронзы, латунных сплавов. Для безопасной эксплуатации потребуется также применение заземляющих электродов.
Здоровье и биобезопасность
Самые достоверные знания о надёжности и безопасности трубопроводных материалов можно получить только в результате длительной эксплуатации. Долгой истории использования пластиковые системы не имеют
Одна из причин осторожности производителей при внедрении новых водопроводных полимеров — неопределённость результата
Медь находится в одиннадцатой группе периодической таблицы вместе с серебром и золотом. Она является натуральным и экологически чистым несинтетическим материалом, а также необходимым для жизни человека микроэлементом. Идеальным можно считать применение для водопроводной фурнитуры серебра, которое известно своими антимикробными свойствами, но такие трубопроводы были бы крайне дороги. Медь не менее стабильна при контакте с водой. Трубы из неё покрываются патиной лишь с внешней стороны. Медные трубопроводы биостатичны, они фактически подавляют вредные бактерии.
Выщелачивание — один из важных факторов влияния материалов трубопровода на качество питьевой воды. Потенциальное воздействие соединений меди на человека хорошо изучено и известно, чего нельзя сказать о пластмассах. Недавние исследования указывают на то, что из полимерных труб вымываются химические соединения, которые трудно идентифицировать. Опасность в том, что фактически нет информации об их влиянии на здоровье человека.
Выбор правильной схемы разводки
Чтобы ответить на распространённый вопрос «как сделать схему разводки водопроводной коммуникации в квартире», необходимо ознакомиться с её вариантами. Существует два способа, посредством которых можно выполнить разводку водопроводных труб в квартире:
- тройниковый;
- коллекторный.
Тройниковый метод подразумевает последовательное подключение всех сантехнических приборов. Сам процесс выполняется так: к центральной трубе присоединяются специальные тройники, с помощью которых выполняются ответвления к сантехническому оборудованию. Такая схема отличается бюджетностью, однако, имеет один минус — при подключении нескольких потребителей напор в трубах будет снижаться на крайних точках.
Коллекторная разводка труб водоснабжения в квартире выполняется за счёт подключения нескольких труб к центральному распределительному устройству, которое и называется коллектор. Благодаря такому методу, давление будет одинаковым для всех потребителей и не будет спада напора воды. Однако для того чтобы провести такой монтаж необходимо гораздо больше труб, что влияет на денежные затраты.
Любая схема разводки должна содержать следующие пункты:
- размеры сантехнического узла;
- показатели сечения отдельных элементов трубопроводной конструкции;
- длину труб;
- точные места монтажа сантехприборов;
- размеры сантехприборов;
- точки, в которых будут установлены устройства, относящиеся к запорной арматуре (краны, счётчики и т. д.).
Схема закрытой проводки выполняется с указанием ориентиров и всех необходимых дистанций. Это нужно для того, чтобы в процессе прокладки не возникло никаких сложностей. Специалисты рекомендуют делать фотографии, на которых должны быть запечатлены элементы водопроводной конструкции.
Рассмотрим рекомендации, которые помогут потратить на разводку водопровода в квартире нужное количество материалов:
- коллектор необходимо устанавливать между крайними точками соединения сантехприборов. Такое расположение коллектора позволит минимизировать длину труб.
- для присоединения нескольких труб к одной магистрали рекомендуется применять тройники, что позволит сократить расход трубного материала.
- предварительное составление схемы разводки — обязательное мероприятие, которое направлено ещё и на подсчёт количества труб и соединительных элементов (фитингов).
Мастера рекомендуют приобретать трубы с небольшим запасом. Запас должен составлять не менее 10% от общей длины.
Инструменты для монтажа элементов
Не всегда удаётся отрезать трубу без нарушения структуры стенки. Величина толщины стенки медных труб до диаметра 28 мм составляет всего 1 мм. Даже применение дискового трубореза для медных труб не даёт полных гарантий ровности среза. Если наблюдаются нарушения стенки, применяют калибратор. Этим инструментом калибруются (выравниваются) патрубок и раструб.
Труборезы выпускаются ручные, электрические, пневматические, гидравлические. Конструктивно труборез представляет собой механический зажим, где в качестве опорных элементов выступают два ролика. Один из роликов имеет режущую кромку.
Процесс реза осуществляется последовательным поджимом и прокручиванием трубореза вокруг оси трубы. Чем плавнее и чаще выполняется поджим, тем качественнее получается отрез трубы.
Труборез медных труб для ручного применения. Этот инструмент даёт качественный ровный отрез трубы. Но на первых порах желательно пройти тренировочный курс – познать технологию обреза на ненужных кусках труб
Монтажные работы часто сопровождаются изгибом медных труб. Качественный ровный изгиб любым радиусом помогает создать инструмент под названием трубогиб. Существуют два вида трубогиба медных труб – пружинный и механический.
Первый инструмент отличается простейшей, но эффективной конструкцией. Предназначается для изгиба труб небольшого диаметра. Второй вид включает в себя несколько конструктивных разновидностей.
Пружинный трубогиб сделан в виде длинного кожуха, который одевается на медную трубу. Один конец такого кожуха немного расширен для большего удобства его применения. Помещенная в такую пружинистую оболочку медная труба сгибается вручную без риска замятия в месте сгиба.
Недостатки – радиус изгиба приходится выверять на глазок, под конкретный диаметр трубы нужен свой пружинный трубогиб.
Пружинный трубогиб в действии. Таким приспособлением удобно изгибать трубы малого диаметра в широком спектре конфигурации радиуса. При этом пружинный труюогиб обеспечивает вполне приемлемое качество изгиба
Механические трубогибы (рычажные, сегментные, арбалетные, гидравлические) позволяют гнуть трубы разного диаметра (от 10 до 125 мм). Медные трубы больших диаметров обычно гнут сегментным и гидравлическим трубогибом. Угол сгиба при работе с такими устройствами может составлять 180°.
Медные трубы: советы монтажнику
Продолжая публикацию работы крупного специалиста в области проектирования и монтажа медных труб Брайана Карри (Великобритания), следует отметить, что собственно монтажные работы по меди не отличаются сложностью и не требуют каких-либо специальных навыков. В большинстве развитых стран медные трубы в сантехнических изделиях используются давно и повсеместно: в США в отдельных штатах доля медных трубопроводов в системах водоснабжения и отопления жилых и общественных зданий превышает 90 %; в Великобритании медная труба является основным материалом, а в целом по Европе доля медных трубопроводов в сантехнических установках составляет 70 %. В этих странах существует объективное стремление к совершенству: специалисты-монтажники устраивают соревнования, кто быстрее, точнее и красивее осуществит монтаж. В Европе и США профессия монтажника санитарно-технических систем является высокооплачиваемой и почетной. Книга Брайана Карри “Медные трубы: советы монтажнику” рассчитана не только на начинающего, но и на опытного специалиста. Она содержит, среди прочего, нюансы монтажа, которые, возможно, и излишни при массовом строительстве, но необходимы тем, кто ставит перед собой задачу создать совершенную систему и гордится результатами своего труда.
Журнал “Сантехника” совместно с Европейским институтом меди продолжают серию публикаций по методике монтажа медных трубопроводных систем.
Медные трубопроводы прошли испытания временем практически во всех возможных сферах применения в водоснабжении и отоплении. Универсальность медных труб привела к тому, что появилось большое число разнообразных крепежных систем для различных задач. В качестве общего принципа следует понимать, что какой бы вид крепежа не применялся, он должен выполнять одну главную функцию: обеспечивать надежное крепление в течение всего расчетного срока системы, т. е. от 50 до 80 лет. Различные производители предлагают разнообразные крепежные конструкции, лишь некоторые из которых изображены на рис. 1. Принципиально крепеж можно разделить на зажимы и опоры, а опоры, в свою очередь, на скользящие и неподвижные.
Рисунок 1. (подробнее)

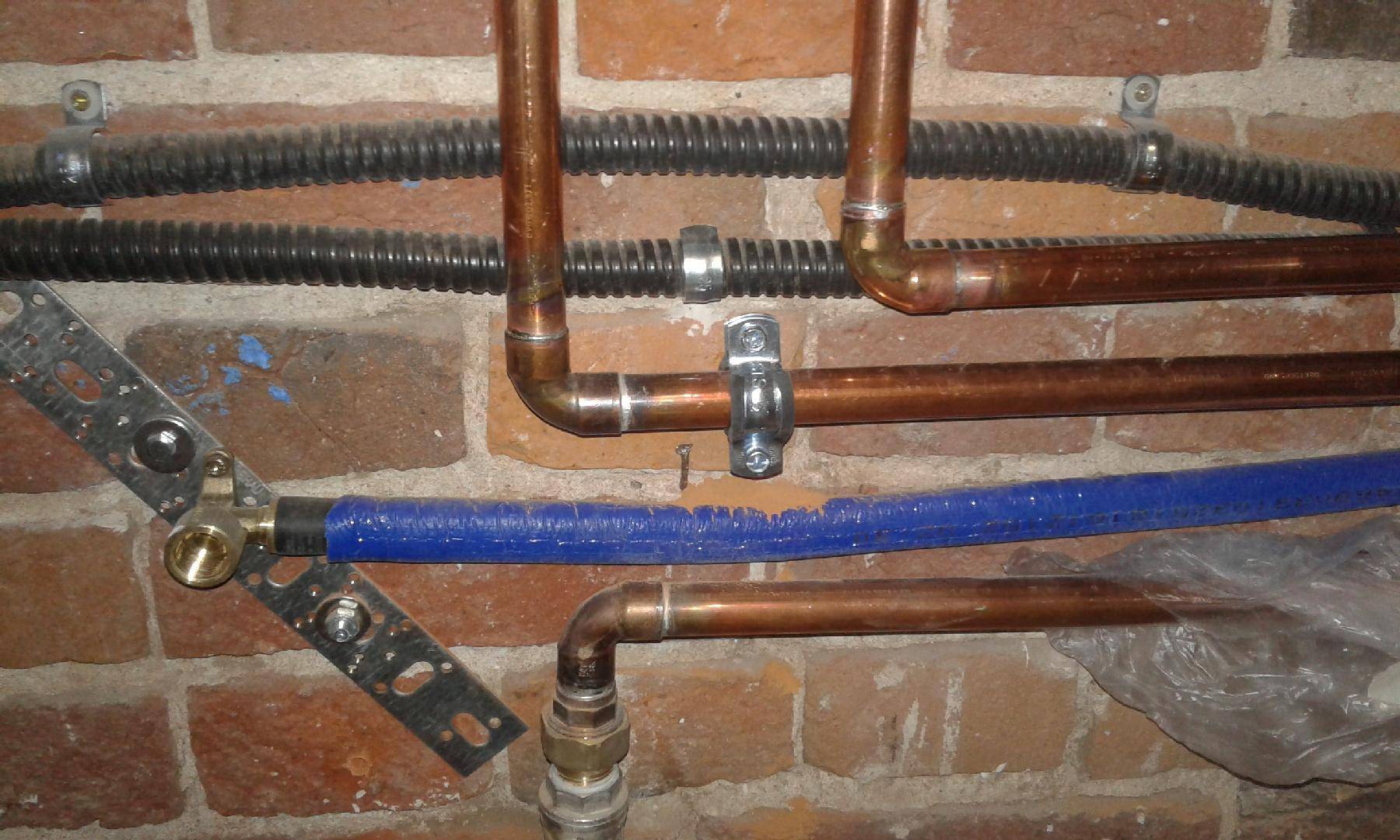

Распространенные виды зажимов и опор
Выбор подходящего крепежа зависит от ряда факторов, связанных с назначением конкретной системы, с местоположением участка и другими факторами. Например, в случае если требуется изоляция трубы от источника тепла или от замерзания, то простой пластиковый фиксирующий зажим не обеспечит достаточного расстояния между оболочкой трубы и прилегающей поверхностью. В этом случае более уместна кольцевая опора с резьбовым удлинителем (соответствующей длины) с пластиной для крепления к опорной поверхности.
С экономической точки зрения, крайне важен вопрос общего количества крепежных изделий, поскольку это напрямую влияет на стоимость всей системы. В этом смысле медные трубы, обладающие высокой механической прочностью, а оттого в некоторой степени имеющие свойство пространственной “самоподдержки”, находятся в преимущественном положении по сравнению с трубами не металлическими.
Расстояние между крепежными элементами
Рекомендуемые интервалы между точками крепления приведены в таблице, из которой видно, что при вертикальной прокладке требуется меньше крепежных элементов (расстояние между точками крепления больше). Это объясняется тем, что проложенные вертикально трубы не испытывают прогибающих усилий от собственного веса и по иным причинам. Воздействие прогибающего усилия, даже только под действием собственного веса, присуще трубам из любых материалов, проложенным горизонтально. В случае если расстояние между рекомендуемыми точками крепления не будет соблюдаться, то экономия на крепеже неизбежно приведет к провисанию труб.
При креплении вертикальных труб следует избегать того, чтобы собственный вес вертикальной трубы и находящейся в ней жидкости приходился на горизонтальный трубопровод, соединенный с ней. Иначе говоря, в нижней части вертикальные трубы должны обязательно фиксироваться неподвижными опорами.
Необходимо правильно выбрать способ крепежа при креплении труб большого диаметра и/или при креплении к малопрочным конструкционным поверхностям. Выбранный способ должен обеспечивать надежность крепления не только с учетом веса самой трубы и находящейся в ней жидкости, но и с учетом иных сил, воздействие которых если даже и неочевидно, но теоретически возможно в каждом конкретном случае.
Рисунок 2. (подробнее)
Расположение неподвижных опор для правильной организации компенсации теплового линейного расширения
Особенности медных труб
Важными достоинствами коммуникационных сетей из меди являются высокая прочность, коррозионная стойкость, гибкость и пластичность, долговечность эксплуатации. Важная особенность меди – способность устранять некоторые бактерии, что предотвращает их размножение и оседание на внутренней поверхности трубы.
При монтаже трубопровода своими руками необходимо учитывать такие факторы выбора медных труб:
- назначение трубопровода;
- температура веществ, которые будут транспортироваться;
- давление в системе водоснабжения или отопления;
- размер труб;
- наличие изоляционного слоя.
Недостаток медных труб – низкая совместимость с изделиями, выполненными из других материалов.

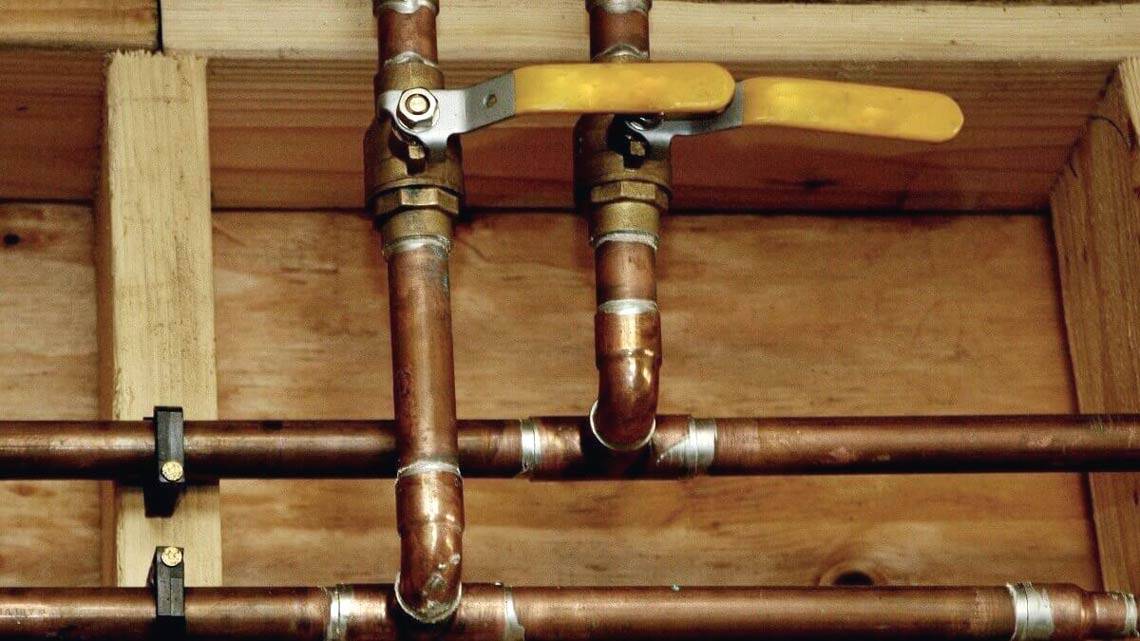

Медные трубы — лучший вариант для водопровода
Наиболее важной характеристикой, которая определяет технические параметры трубопровода и выбор необходимых фитингов, является диаметр медной трубы. В строительстве бытовых систем самыми распространенными являются такие размеры:
| Диаметр трубы, мм | Толщина стенки, мм |
| 10-28 | 1 |
| 35-54 | 1,5 |
Более громоздкие системы предполагают монтаж медных труб больших размеров.
Механические разъёмные соединения медных труб
Сантехническая и другая практика отмечается использованием целого ряда способов создания разъёмных соединений, которые по надёжности и прочности не уступают паяным. При эксплуатации водопроводных и прочих систем, где используются медные трубы, встречаются монтажные фрагменты, где пайка меди невозможна в принципе. Для таких ситуаций как раз и применимы разъёмные механические соединения:
- Конической развальцовкой.
- Накатными канавками.
- Связывающим обжимом.
- Вставкой нажимом.
Рассмотрим технологические моменты каждого способа на случай применения для строительства систем медных трубопроводов.
Осуществляем процедуру самостоятельно: что для этого нужно
Прежде всего, необходимо запастись набором соответствующих инструментов. В случае если вы решили еще и изготовить составляющие для кондиционера своими руками, приобретайте труборез и несколько трубогибов. Первый позволяет грамотно обработать тот конец системы, которые впоследствии будет подвергаться пайке.
Непосредственно перед тем, как рассматривать вопрос, как запаять трубку кондиционера, отметим, что бывают они дюймовых и метрических размеров. Первые находятся в ценовом диапазоне от 170 рублей за один метр, вторые – дешевле, можно обойтись 30-40 за единицу.
Теперь непосредственно о самой пайке. Это сложная с точки зрения технологии процедура, в процессе осуществления которой происходит соединения деталей с помощью введения между ними, так называемого припоя, обладающего гораздо более низкой температурой плавления, чем тот материал, из которого изготовлены совмещаемые объекты.
Использование данной технологии обеспечивает герметичность шва под воздействием давления, его высокую коррозионную устойчивость, равномерное расширение при гипертермии, а, самое главное, длительный срок эксплуатации без ревизионного вмешательства.
Характер и качество соединения напрямую детерминированы квалификацией инсталлятора: помните об этом, когда решите выяснить, как запаять алюминиевую трубку кондиционера своими руками.
Инструментарий под манипуляции с медной трубой
Трубный изгиб, сделанный должным образом, не разрушает структуру с внешней стороны, не деформирует с внутренней стороны. Испытания показывают: прочность на разрыв изогнутой области трубы остаётся той же, что до момента изгиба.
Поскольку медь легко формуется, при правильном способе соединения и применении соответствующего оборудования, быстро и просто изготавливаются детали необходимые под сборку систем.
Рассмотрим особенности работы с таким материалом – своего рода инструкцию по соединениям. Очевидный момент, здесь допустимо использовать простые в обращении ручные инструменты:
- оправки,
- штампы,
- формы и наполнители,
- гибочные станки с механическим приводом.
Как отожжённую (мягкую), так и жёсткую тянутую медную трубу несложно согнуть с помощью соответствующих ручных трубогибов.
Однако необходимо пользоваться правильно подобранным по размеру гибочным устройством в зависимости от размера взятой для сгиба медной трубы.
Особенности установки труб для водопровода
Монтаж медного водопровода для холодной и горячей воды не отличается по технологии
Однако следует обратить внимание на внешний вид трубопроводов и соответствующих фитингов: на детали, предназначенные для горячей воды, наносится теплоизоляция из ПВХ пленки. Монтаж медных труб для водоснабжения может быть осуществлен одним из следующих способов:
- С использованием резьбовых фасонных элементов.
- С применением пайки.
Цанговые соединение резьбовыми фитингами – самый легкий и доступный для установки своими руками способ подключения.
Резьбовые фитинги создают разъемные соединения, которые можно многократно откручивать или закручивать при необходимости. Для того чтобы осуществить монтаж, необходимо:
- Надеть на трубы обжимную гайку.
- Надеть сверху обжимное кольцо.
- Соединить элементы между собой.
- Затянуть гайку.
Медные фитинги
Обжимное кольцо отвечает за герметичность соединения, поэтому не подлежит повторному использованию. Если соединение пришлось раскрутить, резиновое кольцо стоит поставить новое. Трубы из меди можно гнуть в любом направлении, а поэтому есть возможность сэкономить на количестве фитингов.
Соединение методом пайки – несколько более сложный способ монтажа, тем не менее, вполне выполнимый своими руками. Необходимо быть осторожным и соблюдать все меры безопасности при работе с открытым огнем. Само соединение состоит из таких этапов:
Очистка концов трубы и фасонного изделия наждачной бумагой до чистого металла.
Кисточкой тонко наносится слой паяльного флюса.
Труба вставляется в фитинг до максимальной отметки.
Место соединения нагревается газовой горелкой или строительным феном.
Очень важно равномерно разогреть соединяемые элементы, для этого рекомендуется пользоваться паяльной лампой с двумя горелками.
Когда температура разогрева будет достаточной для плавления припоя, его вводят в место соединения.
После затвердевания можно удалить излишки флюса.
В продаже представлены медные фитинги с заранее предусмотренным припоем в специальном желобе. Это упрощает монтаж своими руками: достаточно только ввести конец смазанного флюсом трубопровода и нагреть до необходимой температуры. Припой расплавится и затечет в щель между трубой и фитингом, создавая надежное соединение.
Фитинги для медных труб
