Немного теории
Для начала посмотрим на схему правильного проектора. Очевидно, что сделать такое устройство сможет не каждый. Хотя бы потому, что потребуется несколько точных и качественных оптических деталей заводского изготовления:
- объектив;
- линзы.
От них будет зависеть равномерность распределения света на экране. В объектив свет должен входить под правильным углом. При незнании оптических характеристик объектива и линз все расстояния можно определить опытным путем.

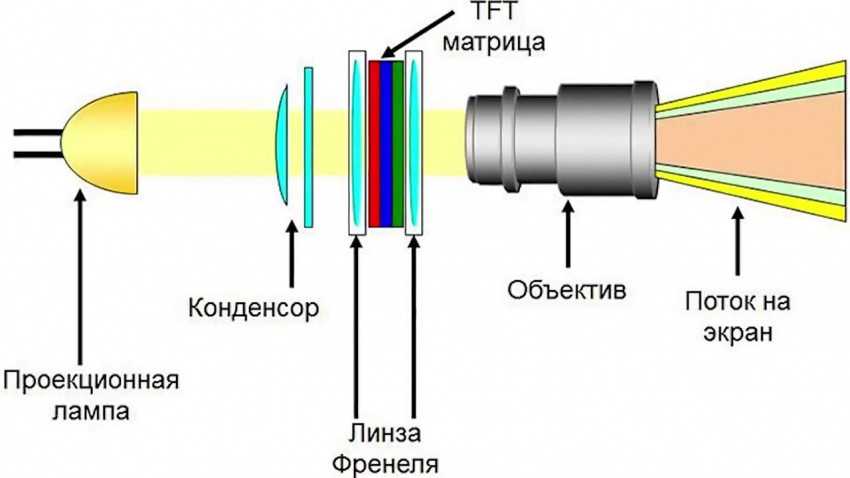

Схема правильного проектора
Источником изображения в проекционном устройстве служит матрица на жидких кристаллах. Они работают на просвет. Причем каждый пиксель на экране проецируется с увеличением размеров. Поэтому исходное изображение должно быть максимально четким. Чем больше пикселей, тем лучше. Так называемое FULL HD – это 1920×1080 пикселей. От яркости проекционной лампы будет зависеть максимальный размер экрана, на котором можно смотреть фильмы с приемлемой яркостью и контрастом.
Способ № 2
Для изготовления домашнего проектора своими руками на основе планшета или ноутбука необходимо запастись коробкой из картона, линзой Френеля на основе жесткого пластика и скотчем.
Выбранная коробка должна быть достаточно длинной (примерно 50 сантиметров), а площадь ее торцевой части должна превышать площадь экрана ноутбука. Линзу можно брать любых размеров, но достаточной будет линза, чьи размеры 20*25 сантиметров. Такой увеличительный прибор используется для полностраничного чтения книг. Стоимость линзы составит примерно 7-8 долларов.
На переднем торце коробки следует вырезать прямоугольное отверстие немного меньших размеров, чем сама линза. Для этого необходимо приложить линзу в качестве трафарета, обвести ее и, отступив внутрь прямоугольника по сантиметру с каждой стороны, нарисовать меньший прямоугольник – его и следует вырезать.
Далее с помощью скотча или двухсторонней липкой ленты линза крепится к торцу коробки с внутренней стороны
Важно не ошибиться и приклеить линзу рифленой стороной внутрь коробки
Если используется планшет, то его с помощью резинок нужно прикрепить к твердой книге или небольшой коробочке в горизонтальном положении и затем вставить в проектор. Следует учесть, что линза Френеля все изображения переворачивает, поэтому для получения правильной картинки планшет нужно установить «вверх ногами».
Для придания будущему проектору эстетичного вида рекомендуется сложить коробку и покрасить ее баллончиком в желаемый цвет.
Проектор с использованием ноутбука немного отличается по устройству. Сам ноутбук размещается монитором вниз и ложится клавиатурой на верхнюю внешнюю сторону коробки. Такое расположение поможет сразу получить правильное изображение и достаточно качественную картинку, однако размеры проектора будут довольно внушительными.
Увеличить четкость и яркость полученного изображения можно, выставив на максимум настройки изображения на ноутбуке и как можно сильнее затемнив помещение. Яркость картинки будет также зависеть от расстояния между экраном, на который выводится изображение, и самим проектором. По мере приближения самодельного проектора к экрану качество картинки будет улучшаться, но ее размер при этом уменьшится.
Внимание, совет! Выкрасив внутренние стенки коробки проектора в черный цвет и устранив утечку света через щели вокруг приклеенной линзы, можно значительно улучшить качество изображения

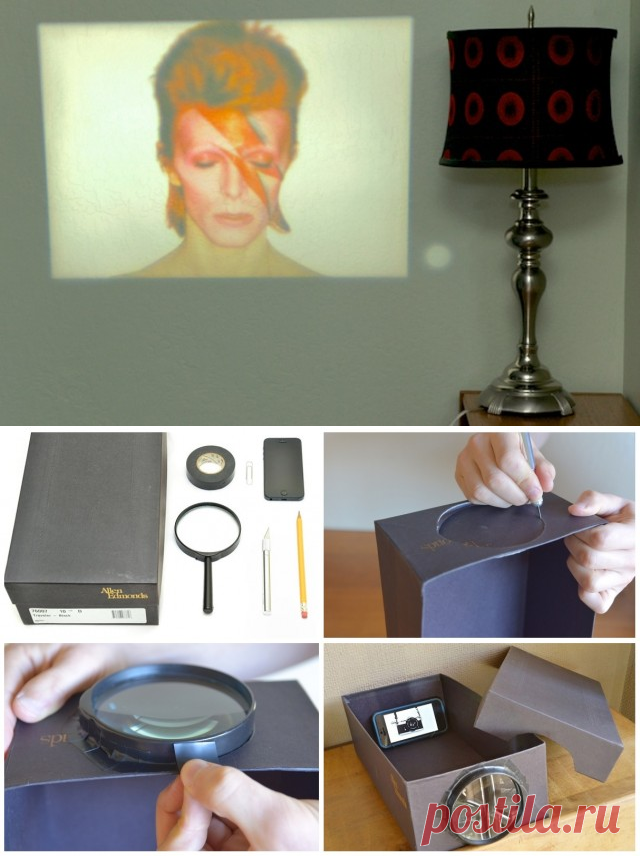

Подготовка к созданию проектора
Для начала соберём перед собой все те материалы и компоненты, из которых можно будет сделать сам наш чудо-проектор.
Нам обязательно понадобятся обыкновенная обувная коробка среднего размера, линза 10Х кратности, канцелярский острый нож, обыкновенный карандаш для разметки, чёрная изолента, канцелярская скрепка и, естественно, смартфон. Самодельный проектор для просмотра фото и видео совсем скоро будет готов.
Аккуратно на одной из боковых стенок коробки вырезаем ровно по центру отверстие, в котором будет размещена линза
Очень важно, чтобы она располагалась строго по центру — тут нам и пригодится карандаш, которым мы начертим диагонали на стороне, где будем прорезать отверстие. Именно по центру пересечения диагоналей и будет размещаться линза
Закрепляем линзу с помощью заранее припасённой изоленты. Впрочем, подойдут и другие варианты для фиксации, например строительный клей или силикон.
Гасим свет, завешиваем шторы и начинаем тестировать проектор. Нужно будет просто, двигая смартфон, подобрать оптимальное расположение его относительно линзы. Нужно добиться максимально качественного изображения — здесь всё просто и зависит только от положения устройства и коробки.
На ваш телефон обязательно должно быть скачано и установлено нормально работающее приложение по перевороту изображений. Дело в том, что при прохождении через линзу, видео или фотография автоматически перевернутся на 180 градусов.
Оптимальным вариантом для ОС Android будет Ultimate Rotation Control, а владельцы «яблочных» девайсов смогут использовать Video Rotate & Flip или другой вариант.
Желательно сделать удобный вход для провода MicroUSB — телефоны достаточно быстро разряжаются при воспроизведении видео или просмотре фотографий.
Как видите в изготовлении простого домашнего проектора ничего сложного. Тем более приятным моментом станет то, что затратить придётся минимальное количество средств — ведь всё, что надо для него можно найти практически в любой квартире.

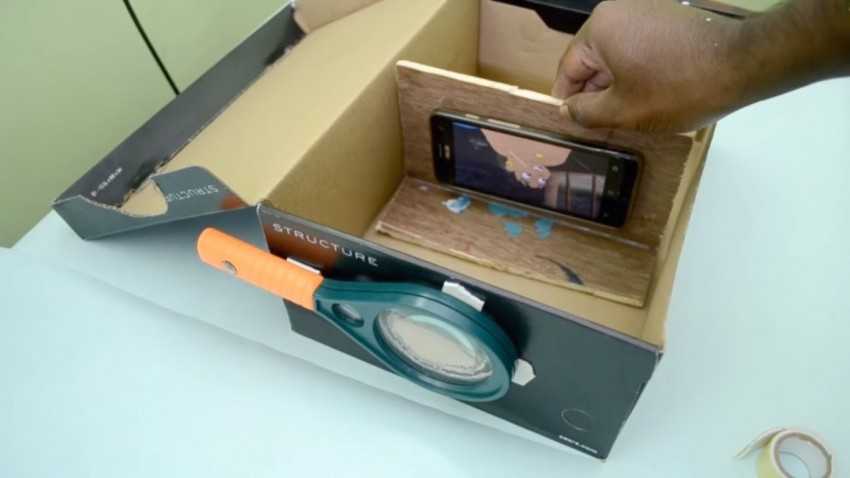

На базе смартфона
Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.
Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.
Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.
Процесс изготовления проектора из смартфона заключается в следующем:
Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения. Разметьте на выбранной стенке середину, вокруг которой вырежьте отверстие под увеличительное стекло. Рис. 4: сделайте отверстие под лупу Закрепите увеличительное стекло на стенке коробки
Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Рис
5: закрепите лупу Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки
Рис. 6: изготовьте держатель Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки
5: закрепите лупу Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Рис. 6: изготовьте держатель Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла
Рис. 7: подберите расстояние Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки
6: изготовьте держатель Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.
Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°. В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.
Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

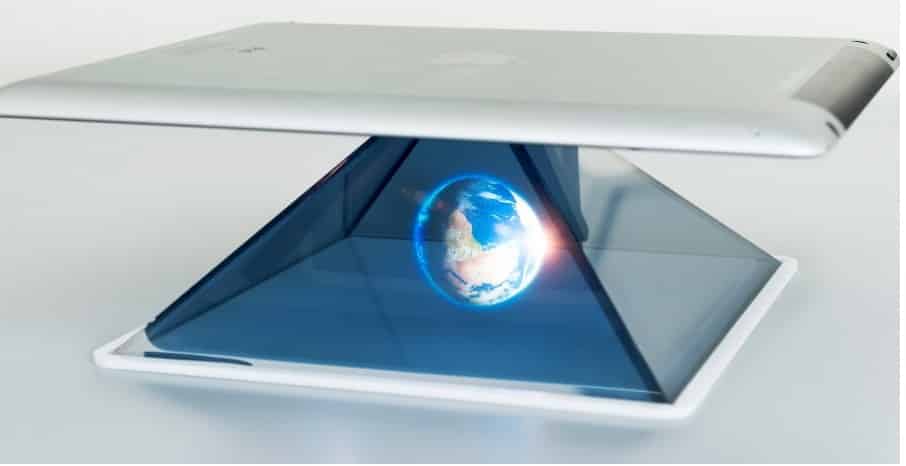

Рис. 8: пример голографического проектора
Технические данные
Размеры проекции. Стандартный размер проекции одним проектором 3000 люмен в затемненном помещении — 4х2.5 метра (при разрешении 1280х800) или 4х3 метра (при разрешении 1024х768). При полной темноте размер проекции может быть увеличен до 6-8 метров шириной. Возможно создании проекции меньшего размера — яркость изображения будет выше.
Расположение проектора. Проектор может устанавливаться на кронштейн стационарно — под потолком или на стене. Также возможен мобильный вариант использования — проектор можно располагаться на полу, на стойке, шкафу, столе, штативе и т.д.
Подключение к ноутбуку. Проектор подключается к ноутбуку по кабелю HDMI или VGA. В продаже легко можно найти эти кабели длиной от 1.5 до 20 метров.
Поверхность для проекции должна быть любая (обои, краска, полотно, экран и т.д.). Главное — это цвет поверхности, он должен быть светлый (белый или светлые цвета). На тёмных цветах (чёрный, синий, бордовый) проекцию видно плохо.
Условия для проекции. Для проекции требуется затемнение помещения. При дневном свете проекцию видно плохо. Если в помещении достаточно светло, то проекцию можно сделать на маленькой площади, например, размером 1х0,75 м, или 2х1.5 м.
Расстояние от стены до проектора. Разные проекторы располагаются на разных расстояниях от стены. При ширине изображения 4 метра можно выбрать разные модели проекторов для расположения на расстоянии от 2 до 8 метров. Проекторы, располагающиеся на расстоянии 2 или 4 метров, называются короткофокусными. Другие проекторы могут быть удалены на 6-8 метров от изображения шириной 4 метра.
Как сделать проектор для домашнего кинотеатра на базе телефона
В настоящее время домашние кинотеатры становятся популярным развлечением, ведь они позволяют создать атмосферу настоящего кинотеатра прямо у вас дома. И если вы хотите создать свой собственный домашний кинотеатр без огромных затрат, вы можете использовать свой телефон в качестве проектора. В этом руководстве мы расскажем вам, как сделать проектор для домашнего кинотеатра на базе телефона, чтобы вы могли насладиться любимыми фильмами на большом экране в уютной обстановке вашего дома.
Для создания проектора вам потребуется несколько простых материалов и инструментов. Вы можете использовать различные устройства и детали, которые вы найдете дома или в магазине.
Вам потребуется следующий список:
- Картон или другой материал для создания корпуса проектора
- Лупа для увеличения изображения
- Тренога или другая конструкция для поддержки проектора
- Черный материал для затемнения внутренней части проектора
- Лист бумаги или специальный экран для проецирования
Процесс создания проектора на базе телефона состоит из нескольких шагов. Вот что вам нужно сделать:
Шаг 1: Подготовка корпуса проектора
Возьмите картон или другой материал и сделайте из него коробку, подобную форме телефона или планшета. Это будет корпус проектора, который будет служить для фокусировки света и изображения на экране.
Шаг 2: Подготовка объектива
Возьмите лупу и закрепите ее в отверстии, которое вырезали в корпусе проектора. Объектив должен быть расположен между телефоном и экраном, чтобы создать эффект увеличения изображения.
Шаг 3: Затемнение внутренней части проектора
Используйте черный материал, чтобы закрыть внутреннюю часть проектора. Это поможет предотвратить паразитный свет и повысить качество изображения.
Шаг 4: Поддержка проектора
Разместите проектор на треноге или другой конструкции, чтобы он был устойчивым и правильно нацелен на экран.
Шаг 5: Создание экрана для проецирования
Используйте лист бумаги или специальный экран для проецирования. Расположите его на определенном расстоянии от проектора, чтобы получить нужные размеры изображения.
Теперь, когда вы сделали свой домашний проектор, вы можете наслаждаться качественным изображением на большом экране прямо у себя дома. Загрузите свой любимый фильм на телефон или приложение для потокового видео, подключите его к проектору и наслаждайтесь кинотеатром у себя дома.
Как это работает
Основная идея заключается в использовании объектива, который с помощью специального устройства направляет изображение с экрана вашего устройства на большой экран или стену. Для этого можно использовать линзу из лупы или специально созданную крышку проектора.
Если вы используете лупу, вам потребуется провести некоторые изменения. Во-первых, вам нужно разобрать лупу и вытащить саму линзу. Во-вторых, вам нужно изменить фокусную дистанцию объектива, чтобы получить четкое изображение на экране.
Для создания собственного проектора без лупы можно использовать специальную крышку проектора, которая будет иметь отверстие под объектив и ширину экрана вашего устройства. На эту крышку вы также можете прикрепить светодиодное колесо для создания эффекта RGB-подсветки.
Вся работа проектора основана на использовании света. Захваченный свет проходит через объектив или лупу и падает на экран или стену, создавая изображение. Современные проекторы часто используют LCD-технологию, которая работает на основе поляризации света и изменения цвета пикселей.
Теперь, когда вы знаете, как работает проектор, вы можете начать создание своего собственного проектора из телефона. На практике это очень практически и почти ничего не требует – просто следуйте нашему мастер-классу и в скором времени вы сможете наслаждаться кинотеатром в своем доме.
Нюансы изготовления прочих моделей видеопроекторов своими руками
Видеопроекторы от самодельщиков используются не только для коллективного просмотра фильмов, но и для создания различных видеошоу.
Лазерный проектор своими руками
Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.
Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.
Установка зеркала на ось электромотора ФОТО: youtube.com
Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.
Самодельный лазерный проектор в сборе ФОТО: youtube.com
Резисторами настраивается скорость вращения зеркал.
Гобо-проектор своими руками
Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.
Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно. Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.
Гобо-проектор ФОТО: youtube.com
Объектив и механизм смены слайдов ФОТО: youtube.com
Кулер для охлаждения устройства ФОТО: youtube.com
Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.
Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.
Голографический проектор своими руками
Такое устройство создаётся предельно просто.
| Иллюстрация | Описание действия |
| Из коробки для CD-дисков вырезать четыре трапеции с основаниями 30 мм, 60 мм и высотой 35 мм. Склеить из них усечённую пирамиду |
| Установить пирамиду на включённый смартфон или планшет и наслаждаться зрелищем |
ФОТО: youtube.com
ФОТО: youtube.com
Watch this video on YouTube
Использование устройства для просмотра слайдов
Если у вас есть готовое устройство, которое не используется, сделать домашний проектор с хорошим качеством изображения не составит труда. В этом случае все откалибровано и нет необходимости настраивать изображение, что упрощает использование. Во время сборки следуйте этим инструкциям:
Прежде всего, найдите планшет с экраном, максимально приближенным по размеру к окну проектора
Вы можете купить б / у модель в ветхом корпусе, главное, чтобы дисплей был исправен и работал нормально, остальное значения не имеет.

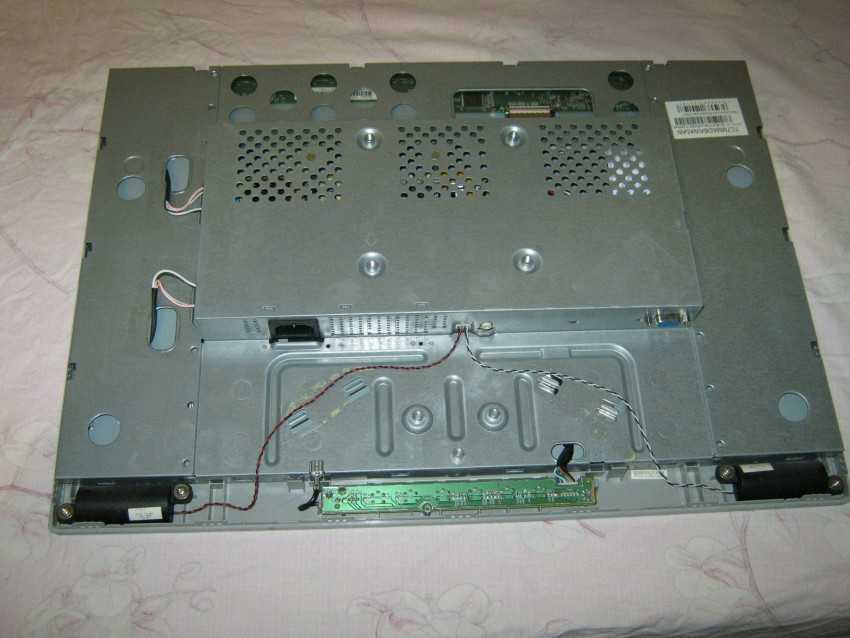

Снимать экран нужно осторожно, здесь важно действовать осторожно, чтобы не деформировать матрицу и не повредить разъемы. Вам понадобится карта, поскольку она управляет экраном и может использоваться для подключения к смартфону, ноутбуку или другому устройству
Или вы можете получить сигнал на планшете и смотреть интернет-фильмы.

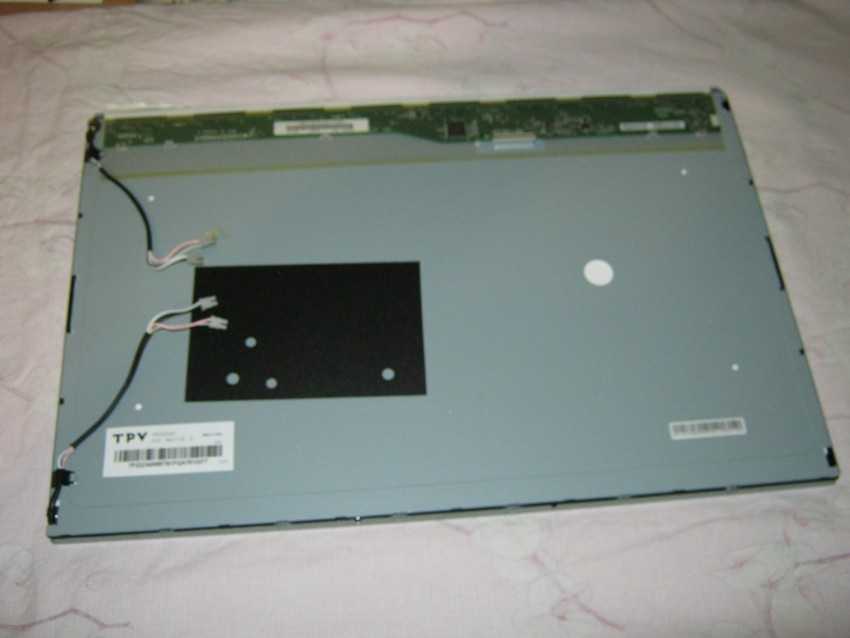

Будьте осторожны при снятии матрицы.
Первый слой (слегка загнутый) — непрозрачная пленка, под ней сама матрица.
Снятую матрицу нельзя класть на стекло; куски из любого подходящего материала необходимо подогнать так, чтобы между поверхностями оставался зазор 5 мм
Он необходим для охлаждения, так как при длительной эксплуатации будет выделяться тепло, которое необходимо отводить. Самый простой способ — поставить компьютерный кулер на бок.
Для охлаждения перед пространством между экраном и проектором ставится вентилятор.
Для нормальной работы достаточно выбрать высоту расположения и расстояние от стены, часто прибор имеет возможность регулировки, что еще больше упрощает процесс.
Существуют небольшие слайд-проекторы, поэтому подобрать подходящую модель для вашего смартфона несложно. В этом случае разбирать гаджет не нужно, достаточно пропустить его через небольшую прокладку, чтобы избежать перегрева.
На основе мобильного устройства
Самодельный проектор можно сделать из смартфона. Следует заранее собрать необходимые для создания диапроектора материалы. Понадобится картонная коробка из-под обуви, увеличивающая изображение в 10 раз линза или лупа, скотч или синяя изолента, простой карандаш, скрепка и мобильный телефон.
Такой вариант подойдет людям, желающим развлечь детей мультфильмами. Картинка, показанная на стене, менее вредна для детского зрения, чем просмотр мультиков с экрана телевизора, ноутбука или планшета. Кроме того, этот вариант позволяет родителям контролировать, что смотрят малыши, исключить не предназначенные для детей программы.
Нужно вырезать в коробке окошко для линзы. Устанавливать ее следует ровно по центру коробки. Вычислить необходимое расстояние просто: нужно соединить углы диагональными линиями, на пересечении которых будет располагаться искомая точка. Когда центр будет найден, сделайте отверстие нужного размера.
После этого следует закрепить лупу. Для этого подойдет скотч, изолента. Можно использовать и другие способы: клеевой пистолет, силикон.
Затем в картонном проекторе для смартфона необходимо установить подставку, чтобы телефон был зафиксирован в одном положении. Подойдет выгнутая специальным образом скрепка. Можно изготовить подставку и из кусочков картона.
Следует предварительно протестировать работу получившегося устройства, подобрать подходящее расположение смартфона в коробке. Стоит попробовать различное расположение гаджета, чтобы найти лучший ракурс
Важно также закрепить картинку на телефоне в нужном положении: линза переворачивает изображение, поэтому на девайсе картинка (видеосъемка) должна быть перевернутой
Чтобы сделать проектор из телефона, нужно также проделать в коробке небольшое отверстие для зарядного устройства. Это позволит смотреть фильм, не прерываясь на подзарядку гаджета.
Принцип действия мультимедийных проекторов
С недавних пор на отечественном рынке можно встретить проекторы, использующие свет для проецирования:
прохождение через прозрачный объект (слайды, фильмы) — диаскопы);
отражение от непрозрачного объекта (страница книги и т д.) — эпипроекторы (епископы);
прохождение через постоянно движущиеся кадры на прозрачной пленке — кинопроекторах.
Также были универсальные модели, с помощью которых можно было проецировать изображение на экран как с непрозрачных, так и с прозрачных объектов. Их называют эпидипроекторами (эпидиаскопами). Однако с развитием цифровых технологий эти проекторы были заменены мультимедийными проекционными устройствами, которые успешно конкурируют на рынке с современными Smart TV в сегменте домашних кинотеатров.
Современный мультимедийный проектор — это небольшая приставка, с помощью которой можно воспроизводить изображение, полученное с различных цифровых устройств (видеокамера, DVD-плеер, USB-носитель и т.д.), На большом экране. Сегодня существует два типа мультимедийных проекторов, работа которых основана на использовании различных цифровых технологий. Изображение в них получено с помощью светового потока:
- отражается через цветные фильтры от матрицы управляемых микроскопических зеркал — технология DLP (DMD;
- прохождение через прозрачную матрицу жидкокристаллических элементов — технология LCD.
Конструктивно мультимедийные проекторы представляют собой довольно сложные устройства, в которых оптические, электронные и механические компоненты работают синхронно
с высокими техническими параметрами точности.
Принцип работы кинопроектора: схема и устройство
Если на руках имеется старый неработающий прибор, то разобраться в его схеме предельно просто. Достаточно его разобрать и изучить все составляющие детали. Если же такой возможности нет, рассмотрите простое устройство на фото. Главное условие для организации домашнего кинопоказа на экране — это наличие высокоточных элементов.
Таким образом, профессиональная схема проектора базируется на следующих деталях:
- лампочка для просвечивания (может быть выбран любой источник, даже мощный светодиод);
- линза-конденсатор;
- цветовой круг или матрица (на современных устройствах);
- асферическая линза;
- DLP-чип;
- объектив;
- экран (часто для таких целей используются мультимедийные доски).
Сфокусированный свет лампочки и высококачественная матрица (такую можно взять от любого смартфона или планшета) совокупно подают изображение, увеличенное через линзу, на экран, установленный на стене. В качестве такового могут выступать белые простыни, клеёнки и даже светлый фон мебели или обоев.
Качество изображения достигается линзами и яркостью лампы. Поэтому следует выбирать источник с высоким коэффициентом полезного действия. Кроме того, необходимо соотнести размеры экрана и мощность излучения светового потока. Проще говоря, чем дальше от источника освещения будет проекция, тем мощнее лампочку нужно брать.
Все необходимое

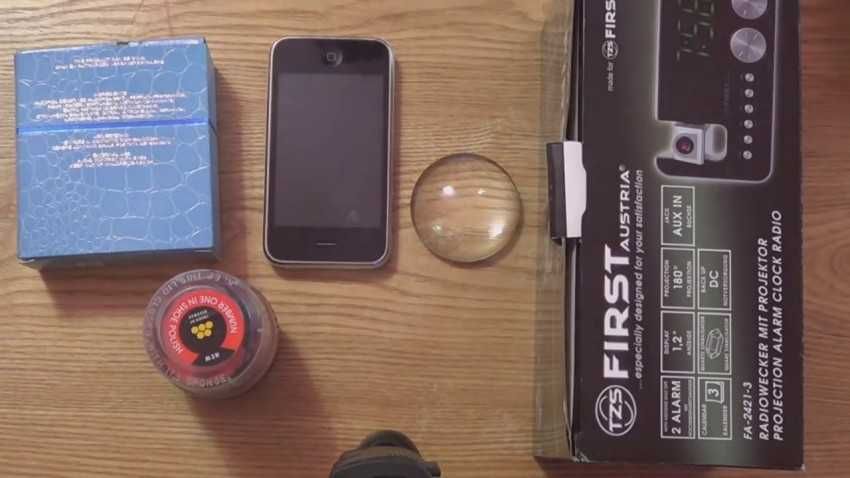

Если мы будем делать проектор для смартфона, то нам понадобятся: обычная картонная коробка (например, обувная), большая линза, которую можно благополучно вытащить из лупы, небольшое количество картона, скотч и клей.
Коробка проектора будет препятствовать попаданию света извне, предотвращая преломление и рассеивание изображения смартфона. Линза в данном проекте выполняет роль объектива. Она при должной настройке начнет фокусировать свет и переносить изображение на поверхность.
Конечно же, такое нехитрое устройство не выйдет идеальным, с четким и качественным изображением, но вы сможете изучить примитивное строение проектора и насладиться просмотром фильма в компании близких людей, а это самое главное.

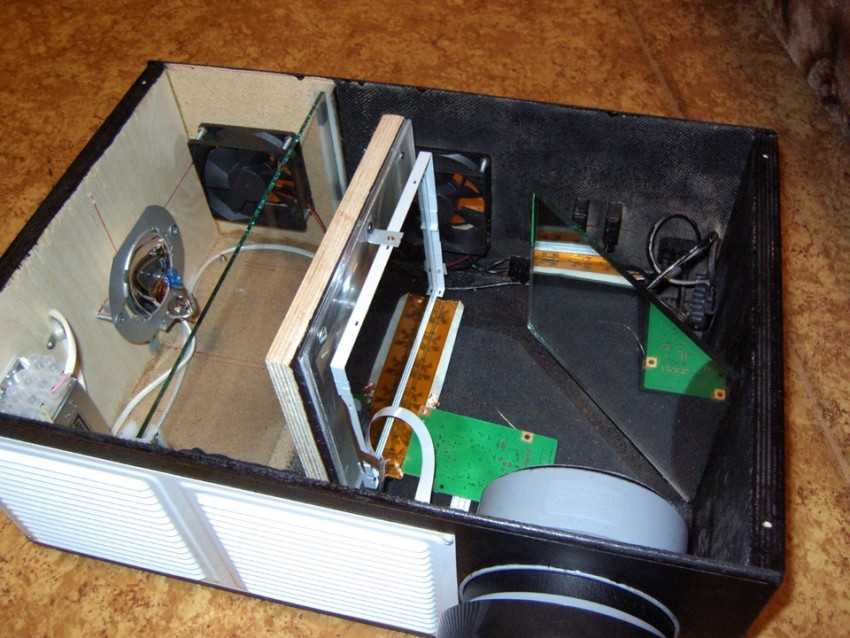

Продвинутый самодельный проектор
Для сборки нам понадобится ноутбук или смартфон с матрицей без битых пикселей и прочих проблем. Аккуратно извлекаем её таким образом, чтобы техника работала в разобранном виде. Особенности разборки должны быть описаны в технической инструкции к устройству. Если в комплекте с гаджетом подобной документации не оказалось, то стоит поискать её на официальном сайте производителя.
Необходимые детали:
- ЖК-матрица;
- пара линз Френеля;
- объектив;
- лупа;
- плата управления лампой и вентиляторами;
- лампа на 100 Вт.
Процесс изготовления можно понять из видео:
Собираем проектор следуя шагам, указанным в видеоинструкции. Если всё сделано правильно, то на полотне должно появиться изображение.
