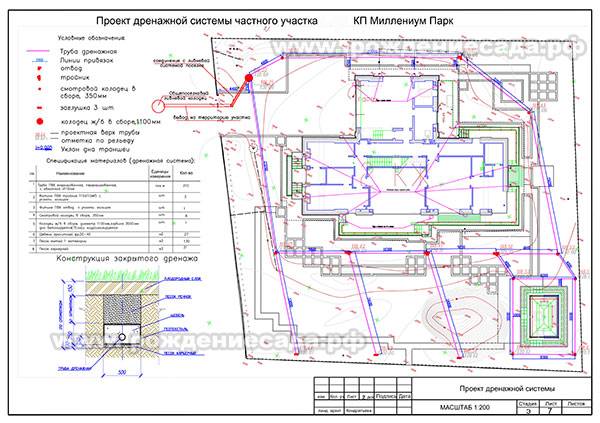

Проект дренажа участка: правила разработки дренажной системы

Возможные ошибки при установке дренажа

Качество монтажа и эффективность работы дренажной системы взаимосвязаны. Любые изъяны в процессе эксплуатации могут вывести систему из строя, что приведет к ремонту участка или полной переустановке водоотвода. Поэтому дополним актуальную тему: монтаж дренажной трубы: как укладывать грамотно.

Самые распространенные ошибки при установке:

система трубопровода выбиралась без учета состояния почвы;
угол наклона изменен или отсутствует;
на первоначальных этапах не планировался отвод воды из колодцев;
отсутствует геотекстиль или фильтрующий материал;
трубы спаяны недобросовестно;
не соблюден техпроцесс обустройства системы − монтаж проведен без отсыпки песка/щебня;
отсутствует перфорация.

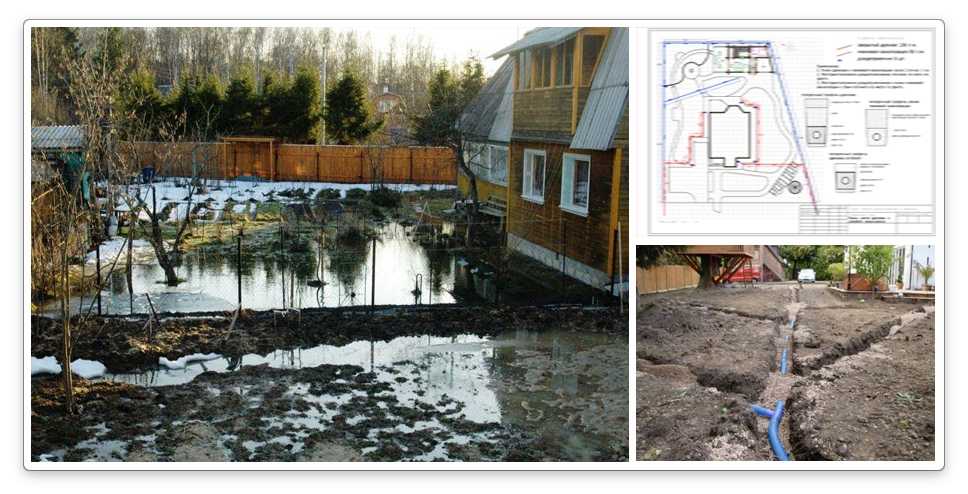

Повышенная влажность участка всегда является источником больших проблем для хозяев. Увлажнённая земля губит растения – из-за недостаточного снабжения кислородом происходит загнивание корней и уничтожение практически всего урожая. Не лучшим образом себя чувствуют и постройки. Фундаменты сыреют, в подвалах по весне появляется вода, стены покрываются сетью трещин и колониями грибка.

Избыток влаги можно легко удалить с помощью специальных инженерных сооружений известных как

Обустройству водоотвода хозяева должны уделить внимание в первую очередь сразу же после приобретения участка. И желательно до проведения масштабных строительных работ, если таковые планируются

Сп дренажные системы

Проектирование наружной канализации, водостоков и дренажей

6.1.1 Выбор труб следует производить с учетом состава стоков, их температуры, на основании гидравлических и прочностных расчетов.

6.1.2 Для самотечной канализации следует использовать трубы канализационного сортамента. Применение напорных труб должно быть обосновано.

6.2.1 Для безнапорной канализации гладкие трубы унифицированы по наружным диаметрам, кроме труб из стекло- и базальтопластиков, изготавливаемых намоткой.

Трубы по кольцевой жесткости оболочки подразделяются на классы: нежесткая, полужесткая и жесткая. Класс труб приведен в приложении А.

6.3.1 На трубопроводах самотечной канализации следует предусматривать как разъемные, так и неразъемные соединения.

6.3.2 В качестве разъемных следует использовать раструбные соединения, уплотняемые кольцами различного профиля.

6.3.3 Основные виды и способы соединений труб приведены в разделе 3.3.

6.3.4 Для напорных трубопроводов канализации следует использовать преимущественно неразъемные соединения — склеивание и сварку.

6.3.5 Разъемные соединения (фланцевые и др.) на напорной канализации, как правило, используются для соединения труб с оборудованием.

6.4.1 Трассировка наружной канализации должна выполняться с учетом требований СНиП 2.04.03.

6.4.2 Трубопроводы самотечной канализации должны быть только прямолинейными. Изменение диаметра трубопровода и его направления допускается только в колодцах.

Напорные системы канализации выполняют согласно разделу 5.

Расчет самотечных трубопроводов на прочность следует производить по методике, приведенной в приложении Д.

Гидравлический расчет самотечных подземных трубопроводов канализации производят по формулам, приведенным в разделе 4.5.

6.7.1 Необходимость компенсации температурного удлинения труб в напорной канализации устанавливается расчетом в соответствии с разделом 3.7 настоящего Свода правил с учетом защемляющего действия грунта.

При защемлении трубопровода грунтом удлинение трубопровода уменьшается. Величина уменьшения D lум определяется по формуле

где f

т — коэффициент трения материала о грунт, определяемый опытным путем, при отсутствии данных может быть ориентировочно принят равным 0,4,

g — объемный вес грунта, Н/м 3 ,

— глубина заложения трубопровода, м,

— длина трубопровода, м,

сж — модуль упругости материала в направлении деформации, Па,

— толщина стенки трубопровода, м,

Ky — коэффициент уплотнения грунта, принимается равным 1 при степени уплотнения 0,95 и 0,5 — при неконтролируемой степени уплотнения при засыпке траншеи.

6.7.2 Компенсация температурных деформаций трубопроводов в самотечной канализации обеспечивается:

— раструбными соединениями, уплотняемыми кольцами,

— частично в канализационных колодцах путем устройства прохода через стенки колодца и набивки лотка.

6.8.1 Для систем водоотведения допускается применять канализационные, водосточные и водоприемные колодцы из: полимерных материалов (ПЭ, ПВХ и др.), комбинированные (элементы из полимерных материалов в сочетании с элементами из железобетона), железобетонные и кирпичные. Размеры колодцев должны соответствовать указанным в СНиП 2.04.03.

6.8.2 Колодцы из полимерных материалов следует применять совместно с защитной плитой из железобетона и традиционными элементами люка из металла.

6.8.3 Лотковая часть колодцев из полимерных материалов должна иметь готовые лотки из полимерных материалов, а также выступающие патрубки для присоединения трубопровода.

Пропускная способность ЛВК BМ в зависимости от поперечного сечения и уклона

L= 1000мм	ЛВК BМ light 100 внутренний уклон 0.5 %	ЛВК BМ SIR 100 внутренний уклон 1 %	ЛВК BМ SIR 150 внутренний уклон 0.5 %	ЛВК BМ SIR 200 внутренний уклон 0.5 %	ЛВК BМ plus 100 внутренний уклон 0.5 %
Пропускная способность в конце лотка	Поперечное сечение в конце лотка	Пропускная способность в конце лотка	Поперечное сечение в конце лотка	Пропускная способность в конце лотка	Поперечное сечение в конце лотка	Пропускная способность в конце лотка	Поперечное сечение в конце лотка	Пропускная способность в конце лотка	Поперечное сечение в конце лотка
(л/сек)*	A_R (см 2 )	(л/сек)*	A_R (см 2 )	(л/сек)*	A_R (см 2 )	(л/сек)*	A_R (см 2 )	(л/сек)*	A_R (см 2 )
№ 0/0	4.96	89.0	4.94	89.0	11.17	201.0	20.39	367.0	6.10	110.0
№ 1	5.55	94.0	8.25	99.0	12.29	208.5	22.17	377.0	6.70	115.0
№ 2	5.85	99.0	9.08	109.0	12.73	216.0	22.76	387.0	7.00	120.0
№ 3	6.14	104.0	9.92	119.0	13.17	223.5	23.34	397.0	7.30	125.0
№ 4	6.44	109.0	10.75	129.0	13.61	231.0	23.93	407.0	7.60	130.0
№ 5	6.73	114.0	11.58	139.0	14.05	238.5	24.52	417.0	7.90	135.0
№ 5/0	6.35	114.0	7.72	139.0	13.25	238.5	23.17	417.0	7.50	135.0
№ 6	7.03	119.0	12.42	149.0	14.50	246.0	25.11	427.0	8.20	140.0
№ 7	7.32	124.0	13.25	159.0	14.94	253.5	25.70	437.0	8.50	145.0
№ 8	7.62	129.0	14.08	169.0	15.38	261.0	26.28	447.0	8.80	150.0
№ 9	7.91	134.0	14.92	179.0	15.82	268.5	26.87	457.0	9.10	155.0
№ 10	8.21	139.0	15.75	189.0	16.26	276.0	27.46	467.0	9.40	160.0
№ 10/0	7.74	139.0	10.50	189.0	15.33	276.0	25.94	467.0	8.90	160.0
№ 11	8.50	144.0	16.58	199.0	16.71	283.5	28.05	477.0
№ 12	8.80	149.0	17.42	209.0	17.15	291.0	28.64	487.0
№ 13	9.09	154.0	18.25	219.0	17.59	298.5	29.22	497.0
№ 14	9.30	159.0	19.08	229.0	18.03	306.0	29.81	507.0
№ 15	9.68	164.0	19.92	239.0	18.47	313.5	30.40	517.0
№ 15/0	9.13	164.0	13.30	239.0	17.42	313.5	28.72	517.0
№ 16	9.97	169.0	18.92	321.0	30.99	527.0
№ 17	10.27	179.0	19.36	328.5	31.57	537.0
№ 18	10.56	179.0	19.80	336.0	32.16	547.0
№ 19	10.86	184.0	20.24	343.5	32.75	557.0
№ 20	11.15	189.0	20.68	351.0	33.34	567.0

ЛВК BМ SIR 300, 400, 500

300	400	500
Поперечное сечение в конце лотка	953 см 2	1348 см 2	2400 см 2
Пропускная способность	52.9 л/сек	74.91 л/сек	133.3 л/сек

Данные таблицы представляют только общие указания для вычислений. Количество линий лотков в системе водоотведения, расположение пескоуловителей, расход воды определяются гидравлическим расчетом. Мы готовы оказать Вам услуги по гидравлическому расчету систем водоотведения.

ВВ-Парк. Профессиональные дренажные системы, водоотвод, водоотводные (дренажные) лотки и элемнты для благоустройства территорий. 2009–2020

Каширский проезд, 13, территория «ТЕХНОПАРК» Москва, 115201

+7 (495) 640 8515 +7 (910) 557 0003 с 9:00 до 19:00 в рабочие дни

О компании VV-Park Московский филиал Малиновского комбината ЖБИ. Производство и реализация профессиональных систем дренажа. Водоотвод. Дренаж. Дренажные системы. Водоотводные и дренажные лотки.

Как выбирать дренажные трубы

Перед тем, как установить дренажную трубу, нужно определиться с изделиями для работы.

Важно учитывать такие нюансы:

Сегодня рынок материалов для строительства изобилует трубными изделиями из:

керамики;
асбестоцемента;
полимеров.

В обустройстве системы водоотведения дренажные трубы из полимеров достигли пика популярности.

Выгодное их применение в сравнении с другими видами заключается в наличии превосходных технических характеристик:

отменной прочности;
длительности срока применения − до 70 лет;
стойкости к заиливанию;
легкости и, соответственно, упрощению процесса установки и транспортировки;
стойкости к агрессии химической среды и процессам коррозии;
возможности самоочищения из-за гладкости поверхности труб;
в выгодном сочетании: качество-цена;
легкости обслуживания, ведь благодаря фильтру из геотекстиля, входящему в комплект труб, систему водоотвода не нужно промывать.

Согласно габаритам, дренажные трубы классифицируются на малые и большие:

до 150 мм− для системы с небольшой пропускной способностью;
до 300 мм− с повышенной нагрузкой.

Если схема дренажа имеет разветвленный вид, то лучше использовать трубные изделия малого (для ответвлений) и большого диаметра (для центральной ветки системы).

Что такое дренаж участка и почему этим нельзя пренебрегать?

В общем смысле слова дренаж — это система мероприятий, направленная на удаление излишков воды на участке (сего поверхности и (или) его глубины).

Чем же опасно пренебрежительное отношение к этой части строительства:

Наличие влаги под фундаментом грозит подвижностью грунта;
В холодное время года появится эффект «лущения», что спровоцирует процессы, разрушающие опору дома;
«Пучение» грунта со временем начнет выдавливать строение из земли.

При этом необходимость дренажа обусловлена тем, что он:

Повышает уровень гидроизоляции всего строения;
Уменьшает содержание влаги под фундаментом — катализатора химических реакций, разрушающих арматуру основания;
Призван минимизировать силы выдавливания на септик, вспомогательные постройки и фундамент ограждений по периметру участка.
Оптимальное количество влаги в почве способствует правильному развитию деревьев, кустарников, газонной травы, плодовых и овощных культур.
Обеспечивает быстрое водоотведение с участка после дождей и при таянии снега.

Подводя итог вышеперечисленному, можно сделать вывод, что аргументов в пользу проведения обустройства дренажа — предостаточно, а для сомнений в его необходимости — практически не должно остаться места.

Рельеф, где дренаж участка — более чем обязателен

Каким бы интересным в дизайнерском плане ни казался участок, имеющий уклон, — он обязан пройти обследование на близость грунтовых вод и потенциал опасности вымывания почвы потоками воды.

Вторым по близости к зоне риска считается земельный надел, расположенный в низине. Здесь сразу два фактора — осадки и подпочвенные воды могут быстро превратить роскошный луг в унылое болото.

Если характер почвы вокруг вашего дома — это глина или суглинок, то долго высыхающие лужи — вам обеспечены. Вы с этим не согласны? Тогда дренаж участка — ваше единственное спасение.

Если, не зависимо от рельефа участка, исследования почвы показали, что до грунтовых вод — не более метра — проведение мероприятий по обустройству дренажной системы — опять будут первой задачей для тех, кто здесь собирается комфортно жить.

Не обязательным, но рекомендуемым к установке дренажа считаются все участки (независимо от рельефа), где планируются глубокие фундаменты (под гараж, подвал, бассейн и прочее), а также, если планируется покрыть значительные площади плитами, асфальтом, тротуарной плиткой или брусчаткой.

Дренажная труба

Для термина «Дрена» см. также другие значения .

Дрена́жные тру́бы , или дре́ны , — основа системы глубинного дренажа , выполняют функцию водоприема и водоотведения, необходимого для осушения местности.

Дренаж — это разветвленная система взаимосвязанных труб (дрен), которые укладывают с уклоном в сторону водоприемника (канала, кювета, водоёма , дренажного колодца ) вокруг или вдоль сооружения (участка). Каждая из дрен имеет на стенках специальную сеть отверстий, расположенных на определенном расстоянии друг от друга. Такая система труб впитывает воду из грунта и отводит её за пределы участка.

Использование дренажных труб позволяет решить проблему защиты территории и находящихся на ней строений от повреждений, связанных с избыточной влажностью (мерзлотой, образованием плесени, луж и весенних наледей), предотвратить затопление подвальных и цокольных помещений, загнивание корневой системы растений.

Дренажные трубы можно разделить на такие основные категории:

Для использования этих труб в качестве дренажных в их верхней половине делаются пропилы шириной 3-7 мм, расположенные в шахматном порядке с шагом 100—200 мм (в зависимости от характеристик грунта);

Керамические трубы изготавливаются из глины с возможным применением добавок. Существуют варианты с перфорацией, щелевыми отверстиями и рифлёной внешней поверхностью (желобки способствуют увеличению поглотительной способности);

Трубы из полиэтилена высокого или низкого давления (ПВД или ПНД).

Трубы из пористых материалов ( керамзитостекло , пластобетон ) отличаются тем, что вода просачивается в них через поры в стенках, а не сквозь специальные отверстия.

Укладка дренажных труб происходит согласно заранее разработанному плану дренажной системы. Минимальный уклон дренажной трубы по строительной норме составляет в глинистых грунтах — 2 мм, а в песчаных — 3 мм на погонный метр. На практике для нормального стока воды уклон трубы делают 5-10 мм на погонный метр . В соответствии с этими требованиями выкапываются траншеи , дно которых выравнивают и утрамбовывают мелким щебнем (создается фильтрующий слой).

Монтаж системы труб производится с применением соединительных элементов — муфт, переходников, тройников, колен. Дрены засыпают несколькими слоями водопроницаемых материалов (например геотекстиль ) — сначала располагается промытый щебень или гравий, затем песок, а сверху укладывают вынутый ранее грунт. Толщина обсыпок колеблется в среднем от 100 до 300 мм (чем менее водопроницаем окружающий грунт, тем толще засыпка). Чтобы не допустить заиливания дрен и засорения перфорации, используют фильтры из геотекстиля (при мелиорации песчаного и супесчаного грунта) или кокосового волокна (если осушаются глинки, суглинки, торфяники).

При необходимости увеличения пропускной способности системы в траншею можно уложить комбинации из нескольких дренажных труб разных диаметров.

СПб., 1890—1907.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.

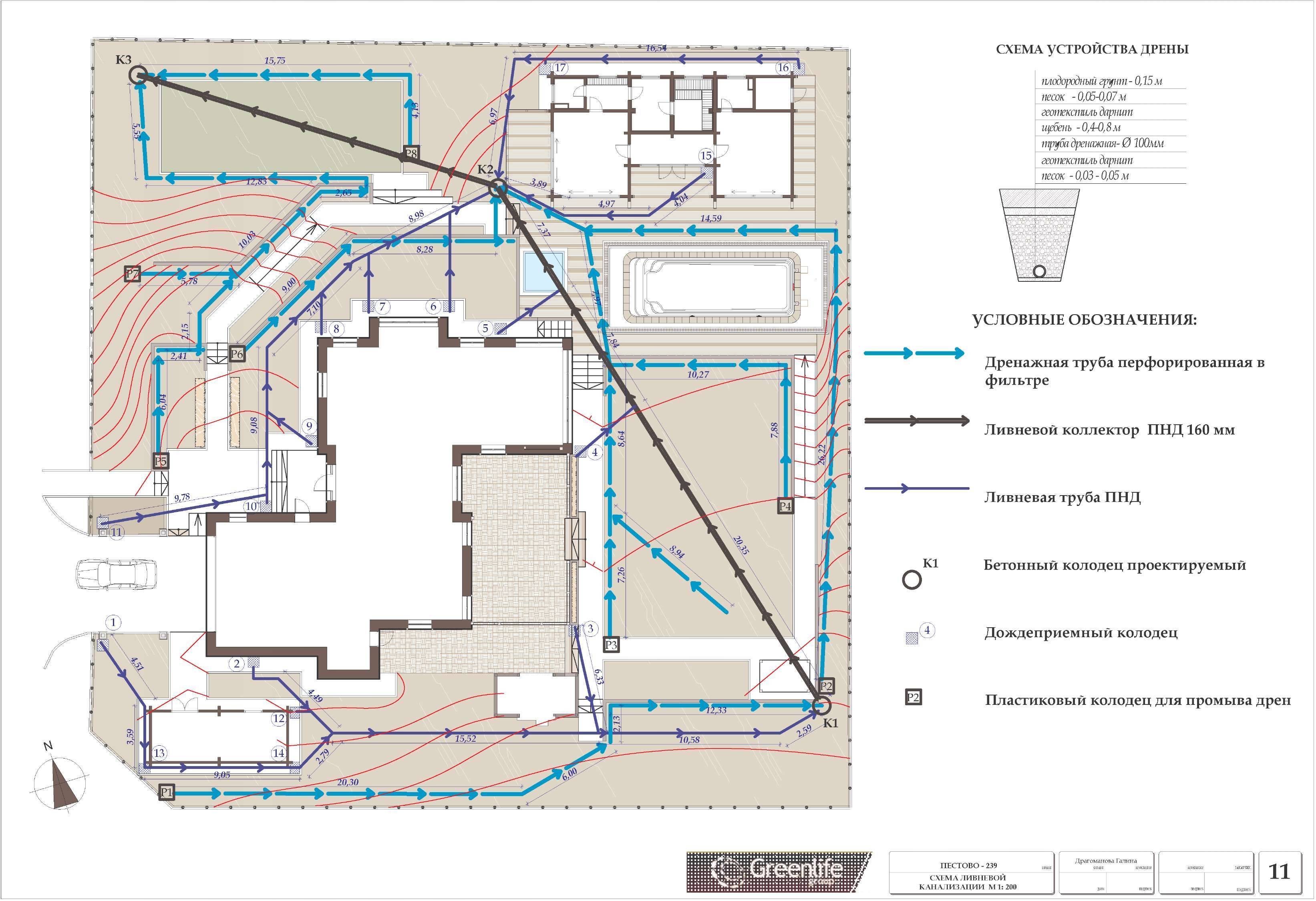

Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

Прокладка траншей при соблюдении необходимого уклона.
Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

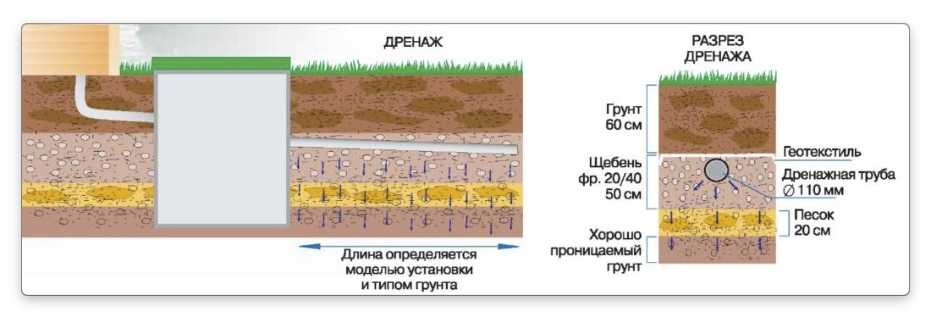

Постройка дренажной системы закрытого типа состоит из следующих шагов:

Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
Прокладка траншей под дренажный трубопровод.
Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Устройство прудов сточных ям или канав

Осушить участок можно и без дренажа, но подобные способы лучше реализовать на даче, а не в загородном доме. Для осушения используются такие элементы как канава, дренажная яма, декоративный пруд. Они могут также стать элементами дизайна.

Колодцы

Формирование дренажных ям для стока воды – один из самых простых способов. Колодцы формируются в самом низком затопляемом месте ямы. Колодец должен выполняться в форме конуса с уменьшением ширины кверху.

Колодцы на даче

Рядом с поверхностью диаметр 2 м, а глубина не должна превышать 100 см. Из ямы можно сделать пруд, который не только соберет излишки воды, но и украсит садовый участок. Также дно рекомендуется засыпать гравием, чтобы не происходило осыпание.

Канавы

Канава является более сложным способом, но она эффективнее отводит воду. Ее размещают по периметру дома и укрепляют досками, чтобы не происходило осыпание. Также допустима укладка на дно металлического короба.

Обустройство канав для дренажа

Прежде чем сделать дренаж вокруг дома своими руками с помощью канавы, нужно ознакомиться еще с одним его вариантом – создание искусственных ручьев. Они применяются, если территория находится на склоне. Дно укладывают камешками или галькой. Сам ручей лучше пустить под деревьями.

Посадка влаголюбивых растений

Если возникает вопрос, как сделать дренаж на участке своими руками с низким уровнем заболоченности, стоит обратить внимание еще на один эффективный способ водоотведения излишней влаги в частном доме. Это высадка на территории дачи влаголюбивых растений

Подобный метод хорошо зарекомендовал себя на небольших дачных участках с низкой заболоченностью, где не требуется срочное удаление воды.

Посадка влаголюбивых растений

Тогда высаживание деревьев, которым нужно для жизнедеятельности много воды, поможет нормализовать УГВ и увеличить скорость высыхания территории после ливней и паводка. К таким растениям относятся клен, тополь, ольха, береза, ива, калина, боярышник, шиповник. Многие травы и ягоды нуждаются в большом объеме воды – это осока, клюква, голубика, ирис, астры.

Устройство искусственных водоемов

Постройка дренажного искусственного пруда не только защищает участок от лишней влаги, но и украшает его. Дренажная яма делается в самом низком месте участка, чтобы туда естественным образом скатывалась вода.

Устройство искусственных водоемов

В нее можно установить искусственный водоем, который напоминает по форме бассейн со ступеньками. Искусственный пруд выбирается с учетом уровня грунтовых вод и рассчитанного объема необходимого водостока.

Дренаж участка своими руками на глинистых почвах — пошаговые инструкции по монтажу различных систем

Дренаж поверхностного типа можно организовать своими руками, используя схему и подобрав материалы. Простая система, состоящая из лотков, колодца и других элементов, обеспечит своевременное отведение влаги. Поверхностный дренаж дополняют глубинным или засыпным, что усиливает эффективность водоотведения.

Глубинный дренаж не портит ландшафтный дизайн участка

Глубинный дренаж: пошаговая инструкция

Для создания глубинного дренажа понадобятся трубы. Для основной магистрали применяют элементы диаметром 110 мм, а для дополнительных канав оптимальны трубы диаметром 60 мм. Колодец сооружают из бетонных колец или вставляют в углубление специальную полимерную ёмкость. Щебень фракции 20–40, крупный песок, геотекстиль также необходимы для создания осушительного комплекса.

Комплекс работ включает в себя следующие действия:

Для колодца следует вырыть яму, глубина которой 2–3 м. Бетонные кольца устанавливают от самого дна. Готовую ёмкость монтируют таким же образом. На дно насыпают песок слоем в 20 см, а затем щебень на 30 см. В кольцах или стенках готовой ёмкости должны быть отверстия для входящих труб. Высота их расположения равна глубине размещения труб в канавах, то есть от верхнего края около 100 см.
Далее нужно вырыть траншеи по схеме. Их ширина составляет 50 см, а глубина равна 120 см в основной магистрали и 100 см в боковых. Основные каналы доходят до колодца, при этом уклон составляет 5 см на 1 погонный метр длины трубы. На дно канав нужно насыпать песок слоем около 20 см, а затем уложить геотекстиль. Края полотна должны быть выше краёв ямы. Далее насыпают щебень слоем в 20 см, прокладывают перфорированные трубы с соблюдением уклона.
Стыковка труб между собой производится муфтовыми или раструбными соединениями. В области поворотов и на прямых участках через каждые 25 см нужно установить ревизионные колодцы. Высота таких элементов должна обеспечивать их возвышение над уровнем почвы. Ревизионные колодцы необходимы для контроля состояния и чистки системы.
На трубы нужно насыпать щебень так, чтобы фильтрующий материал полностью их покрывал. Далее заворачивают геотекстиль. Оставшееся в траншее пространство засыпают песком, а сверху укладывают слой дёрна или декоративный гравий.

Установка поверхностного дренажа

Глубинный дренаж предназначен для устранения влаги из почвы, а поверхностная система позволяет предотвратить застаивание воды в верхнем слое глинистого грунта. Дождевая влага или талые воды сразу же выводятся в колодец, транспортируясь по специальным желобам. Это позволяет удалить воду с крыши зданий и избежать появления луж на участке с глинистым грунтом.

Лотки удобны в монтаже и имеют небольшие размеры

Для поверхностной системы нужно отметить на плане участка направление канав, которые должны вести к колодцу. Уклон соблюдается такой же, как и для глубинного дренажа. Далее проводятся следующие действия:

По схеме прокапывают небольшие траншеи, которые хорошо трамбуются. Нужно соблюдать уклон канав в сторону колодца или водосборников. Если участок имеет естественный уклон, то глубина каналов может быть одинаковой. Глубина траншей при этом составляет до 80 см, а их ширина равна 40 см.
На дно траншей насыпают песок слоем в 10 см, а затем столько же щебня фракции 20–40. Далее на фильтрующий материал нужно залить бетонный раствор и сразу установить лотки для выведения воды.
В конце каждой линии лотков нужно установить пескоуловители, используя тот же метод монтажа, что и для желобов. Дождеприёмники под водосточными трубами зданий монтируют по этой же методике. Все детали хорошо соединяются между собой, образуя единую систему. Далее лотки нужно прикрыть сверху специальными решётками.

Правильно выбирать конструкцию дрен

Они могут быть открытыми в тех местах, где канавы не будут мешать использованию участка. Их устраивают как траншеи с уплотненными скошенными под углом в 20-30° стенками и с дренирующей отсыпкой по дну.

Чаще используются закрытые дрены. Это — траншеи, внутри которых проложены дренажные трубы с перфорированными стенками. Через отверстия в них внутрь системы поступают стоки и отводятся к водоприемному, поглотительному колодцу или к точке водосброса. Трубы прокладывают внутри фильтрующей отсыпки из гравия, щебня, дополнительно защищают от заиливания геотекстилем. После монтажа отсыпки и труб траншеи заполняют грунтом до уровня земли с обязательным уплотнением.

Для дрен используют легкие пластиковые трубы, соединяя их друг с другом коленами, переходниками, фитингами, встраивая ревизионные колодцы. Все соединения должны быть герметичными, прочными, чтобы защитить систему от протечек, повреждений, в том числе при смещении, морозном пучении грунта.

Строительные нормы и правила проведения дренажа

СНиП («Строительные нормы и правила») – определённые своды, фиксирующие запросы различных государственных организаций касательно обустройства канализации, водоотвода, разнообразных построек и иных инженерных сооружений.

В данном документе непременно учитываются детальные эргономические, финансовые, архитектурные, а также технические параметры, которые необходимы выполнить.

Фактически центральным документом считается СП 104.13330.2012 – последняя действующая редакция СНиП 2.06.15-85 «Инженерная защита территории от затопления». Но там крайне мало информации насчёт упомянутых систем, необходимых для защиты малоэтажных зданий. Хотя существует другой похожий акт – «Руководство по проектированию дренажей» составленное Москомархитектурой в 2000 году, где отражено масса полезных сведений.

Согласно п .5.25 СНИП, классическая дренажная система из горизонтальных канав используется для осушения территорий с 1 и 2-этажной застройкой, защиты соседских путей и других коммуникаций от подтопления. Но подобные рекомендации охватывают только стандартные варианты. Применительно к конкретному частному дому такой совет нельзя считать целесообразным, ведь канава на участке займёт много место и будет представлять потенциальную опасность.

Задуманное строительство дренажной системы непременно должно базироваться лишь на качественных материалах. Главные требования отражены в государственных актах:

ГОСТ 8411-74 – трубы из керамики и прочие технические детали;
ГОСТ 1839-80 – муфты асбестоцементные для безнапорных труб.
