Оборудование для монтажа вентиляционной системы
Монтаж системы приточно-вытяжной вентиляции — сложный процесс. Из-за большого количества сложных элементов в установке монтаж выполняется только с использованием профессионального оборудования. Его выбор зависит от типа помещения, в которое предполагается установить систему вентиляции.
Для монтажа вентиляционной системы необходимо следующее оборудование:
- перфоратор для просверливания отверстий диаметром 60 мм;
- утеплитель для теплоизоляции системы;
- монтажная пена;
- для крепления корпуса потребуются дюбеля и шурупы;
- вентиляционное оборудование, включающее решетки, фильтры воздушных потоков, обратный клапан, вентиляторы, корпус, генератор, воздуховод и электрокалорифер (устройство, благодаря работе которого нагревается воздух). Конструкция продается в готовом виде в разных вариациях. Выбор зависит от площади жилищного помещения, количества этажей и объема воздуха, который должен проходить через вентиляционную систему;
- автоматическое управление представляет собой пульт, на котором расположен датчик, показывающий температуру, таймер и кнопки для выставления параметров;
- работа системы налаживается благодаря регулирующим элементам, таким как шиберы или дроссельные клапаны;
- стальные, пластмассовые или алюминиевые трубы для монтажа воздуховодов;
- нержавеющий колпак. Служит для защиты конструкции от попадания влаги.
Сначала материалы проверяются на наличие дефектов, затем проводится пробный запуск устройства. После проверки и настройки вентиляции подключаются приборы для забора и раздачи воздуха.
В заключение проводятся полные испытания, после чего вытяжные установки сдаются в эксплуатацию.
Принцип расчёта при подборе ПВУ с рекуператором
В обоих случаях нас ждут примерно одинаковые расчёты. Во «главе стола» стоит производительность или расход воздуха. Производительность — количество воздуха, пропускаемого в единицу времени. Измеряется в куб. м/час. Чтобы подобрать этот показатель, вычисляем объём воздуха вентилируемых помещений и прибавляем 20% (на сопротивление фильтров, решёток). Сопротивление встроенного рекуператора уже учтено в паспортных данных установки.
Внимание! При самостоятельном расчёте округления и допуски следует делать с увеличением в сторону запаса (мощности, производительности, объёма). Рассмотрим на примере загородного дома с потолками 2,4 м, обслуживаются 2 спальни (по 12 м 2), гостиная (20 м 2), санузел (6 м 2) и кухня (12 м 2)
Рассмотрим на примере загородного дома с потолками 2,4 м, обслуживаются 2 спальни (по 12 м 2), гостиная (20 м 2), санузел (6 м 2) и кухня (12 м 2).
Итого объём воздуха: (2 х 12 + 20 + 6 + 12) х 2,4 = 148,8
, принимаем 150 м
3 .
Примечание.
Выбор более мощной установки оправдан в случае возможности увеличения площади помещений и для увеличения ресурса агрегата.

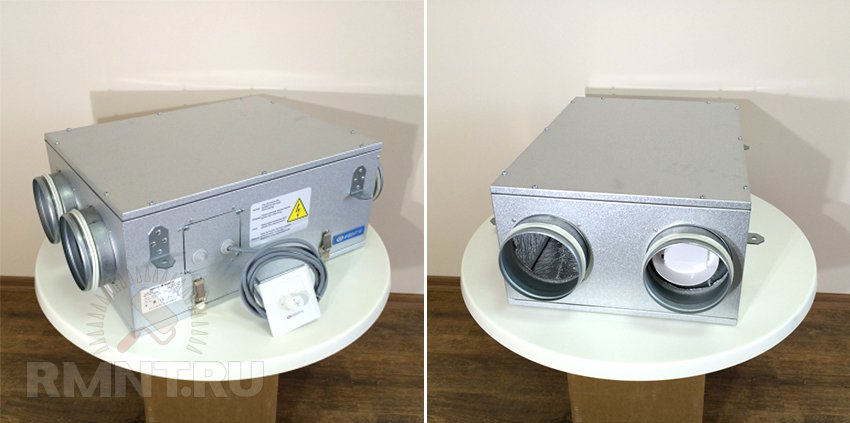

Приточно-вытяжные установки со встроенными рекуператорами
| Показатель | Модель ПВУ | |||||
| ВУТ 200 Г мини | ВУТ 400 ЭГ ЕС ЭКО | Dantex DV-350E | DAIKIN VAM350FA | |||
| Производитель | «ВЕНТС», Украина | «ВЕНТС», Украина | «ВЕНТС», Украина | Dantex, Англия | Daikin, Япония | Daitherm, Дания |
| Производительность, м 3 /час | 100 | 200 | 450 | 350 | 350 | 520 |
| 86 | 116 | 300 | 140 | 200 | 350 | |
| Тип рекуператора | Пластины, бумажный | Пластины, алюминий | Противоток, полистирол | Противоток, полимер | Противоток, алюминий | Пластины, биметалл |
| 68 | 85 | 98 | 88 | 92 | 95 | |
| Примечание | Фильтры грубой очистки | Фильтры G4, подогрев опционно | Фильтры G4, F7, подогреватель | 3 режима работы, фильтры | Полная автоматика, заменяемые фильтры | Полная автоматика, комнатное исполнение |
| Цена, руб. | 13800 | 16500 | 20800 | 32200 | 61700 | 85600 |
Для тех, кто принципиально делает всё своими руками, расчёты производительности системы будут касаться вентиляторов, встроенных в каналы. Их производительность уже должна быть рассчитана при проектировании (расчёте) каналов в зависимости от объёма воздуха. Для подбора соответствующего рекуператора рассчитываем совокупную производительность вентиляторов, работающих на приток к теплообменнику, и вычитаем 25% (на сопротивление системы, переменное сечение и синхронную работу). На каждом входе и выходе из рекуператора также должно быть установлено по одному канальному вентилятору.
Для нашего примера:
Заводские теплообменники
Вопрос
: Что значат цифры 40-20 в маркировке заводских рекуператоров?
Ответ:
Размеры приточных и отводных каналов в миллиметрах. 40-20 — минимальные размеры заводских теплообменников.
Устанавливая такой прибор в холодном месте, например, на чердаке, помните, что его и воздуховоды следует утеплить.

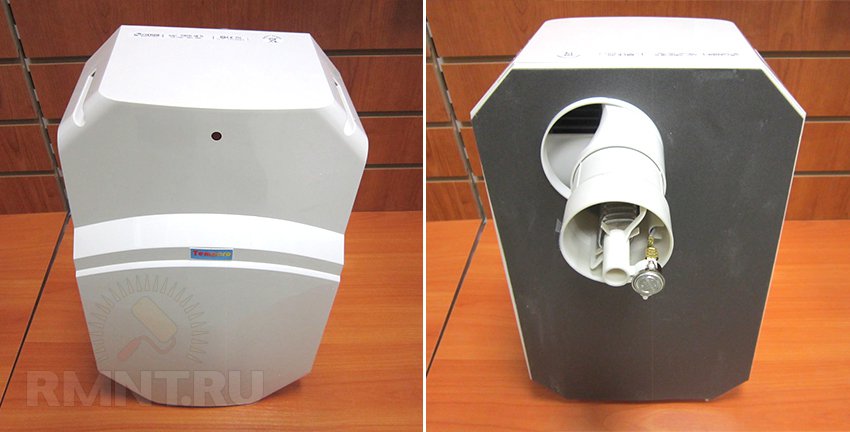

Ещё один тип рекуператоров — автономные канальные теплообменники. Их ещё называют проветривателями. Эти устройства обслуживают только одно помещение и относятся к так называемой децентрализованной системе вентиляции . Они не требуют расчётов, достаточно подобрать модель под объём комнаты.
Проветриватели воздуха
| Показатель | Модель канального проветривателя | ||||
| ПРАНА-150 | ВЕНТС ТВИНФРЕШ Р-50/РА-50 | O”ERRE TEMPERO | MARLEY MEnV 180 | SIEGENIA AEROLIFE | |
| Производитель | Украина | Украина | Италия | Германия | Германия |
| Производительность, м 3 /час | до 125 | 60 | 62 | 68 | 45 |
| Потребляемая энергия (без нагревателя), Вт | 7-32 | 3-12 | 12-32 | 3,5-18 | 8,5 |
| Тип рекуператора | Пластины, полимер | Пластины, биметалл | Канал, алюминий | Пластины, биметалл | Канал, биметалл |
| Эффективность рекуперации, до % | 67 | 58 | 65 | 70 | 55 |
| Примечание | Пульт д/у, «зимний пуск» | 4 режима, 2 фильтра | 32 дБ, 5 режимов | 40 дБ, фильтры G4 | Синт. фильтр, 54 дБ |
| Цена, руб. | 9 300 | 10200 | 14000 | 24500 | 43200 |
Виталий Долбинов, рмнт.ру
Эффективность рекуператора
Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом: K= (T_П-Т_Н)/(T_В-Т_Н ), где:
- ТП – температура приточного воздуха после рекуператора, °С,
- ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
- ТВ – температура вытяжного воздуха до рекуператора, °С.
Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха: K= (I_П-I_Н)/(I_В-I_Н ), где:
- IП – энтальпия приточного воздуха после рекуператора, °С,
- IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
- IВ – энтальпия вытяжного воздуха до рекуператора, °С.
Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.
Источники
- https://aquatic-home.ru/rekuperator-dlya-chastnogo-doma.html
- https://www.mosng.ru/articles/chto-takoe-rekuperator-vozdukha/
- https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
- https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
- https://J.Etagi.com/ps/chto-takoe-recupator/
- https://HouseChief.ru/rekuperator-dlya-chastnogo-doma.html
- https://stroy-podskazka.ru/rekuperator/svoimi-rukami/
- https://HomeMyHome.ru/rekuperator-dlya-chastnogo-doma.html
- https://stroy-podskazka.ru/rekuperator/vozduha/
- https://TopVentilyaciya.ru/ventilyaciya/izgotovlenie-bytovogo-rekuperatora.html
Классификация вентиляции жилых домов
Существует естественная и принудительная вентиляция. Они принципиально разные, хоть и цель их применения одинакова. Обе доставляют в жилое помещение такой необходимый нам кислород. Конечно, при отсутствии вентиляции и закрытых окнах мы не сможем задохнуться, но организм не обрадуется такому. Вспомните сами, в душном помещении плохо думается, тяжело сконцентрироваться, имеет место быстрая усталость и апатия.
Естественная вентиляция – хорошо иль плохо?
Она проста в конструкции, легка в построении, сделать ее своими руками не составит труда. Ее не подключают к сети. Следовательно, исключены какие-либо энергозатраты, не зависит от перепадов напряжения в сети. Она бесшумная.
Не забываем о минусах:
— зависимость от погодных условиях (производительность существенно снижается);
— в холодное время года «в трубу» вылетает вместе с потоком загрязненного воздуха и до 40% тепла в доме;
— отсутствие возможности регулирования интенсивности вентиляции;
— ну и сквозняки – опасный враг маленьких детишек и людей со слабым иммунитетом.
А в это время принудительная вентиляция…
… исключает все недостатки естественной. Действительно, хотите фильтровать воздух или даже нагревать перед его попаданием в жилище – без проблем. За окном вьюга, град или рекордный зной? Неприятность эта вовсе не страшна. А вот чего и правда нужно опасаться, так это перебоев в сети, а также дополнительных затрат на обслуживание и квитанций за электроэнергию.
Процесс установки оборудования
Перед началом работы нужно изучить правила выполнения этого действия, подготовить необходимые инструменты.
Что стоит знать перед монтажом промышленного вентилятора
Вентиляционные каналы перед установкой приборов снабжают фильтрами. Это позволить реже проводить очистительные мероприятия. Для перекрытия некоторых частей системы и снижения вероятности возврата грязного воздуха в помещение используют заслонки с ручным или автоматическим управлением. При необходимости нагрева поступающих масс устанавливают калориферы.
Необходимые инструменты
Для установки оборудования потребуются:
- строительный уровень, маркер, штангенциркуль;
- перфоратор с короночной насадкой;
- шуруповерт, набор отверток;
- гаечные ключи разных размеров.
Основные моменты монтажа
Общий алгоритм установки вентиляционных систем включает следующие этапы:
- Разметку посадочных мест. При этом учитывают число, размеры воздуховодов. Рекомендуется сокращать количество поворотов, увеличивать протяженность прямолинейных участков.
- Монтаж крепежных элементов, выбираемых с учетом материала изготовления и веса труб. Для перемещения тяжелых конструктивных компонентов применяют подъемные механизмы.
- Доставку агрегатов к местам установки. Проверяется целостность и комплектность приборов.
- Сборку отдельных модулей в блоки. Такой метод делает работу более качественной, менее трудоемкой.
- Установку вентиляторов в местах, отмеченных на проекте; фиксацию устройств, проверку их работоспособности.
Контроль качества выполнения работ осуществляется по мере завершения каждого этапа.
Какие бывают разновидности рекуператоров воздуха
На сегодняшний день вентиляция с рекуперацией тепла может осуществляться пятью видами рекуператоров:

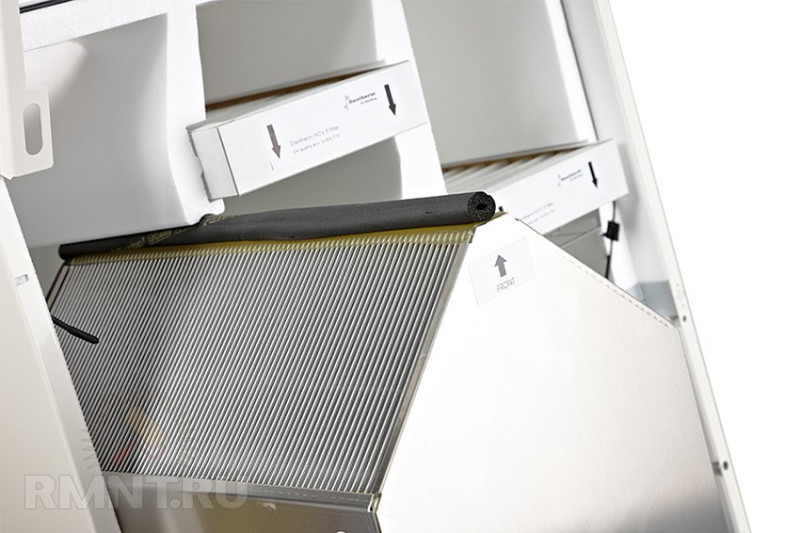

- Пластинчатый, который имеет металлическую конструкцию и обладает высоким уровнем влагопроницаемости;
- Роторный;
- Камерного типа;
- Рекуператор с промежуточным носителем тепла;
- Тепловые трубы.
Вентиляция дома с рекуперацией тепла с использованием первого типа рекуператоров, позволяет приходящим потокам воздуха со всех сторон обтекать множество металлических пластин с повышенной теплопроводностью. КПД рекуператоров данного типа составляет от 50 до 75 %.
Особенности устройства пластинчатых рекуператоров
- Воздушные массы не контактируют;
- Все детали закреплены;
- Нет подвижных элементов конструкции;
- Не образуется конденсат;
- Невозможно применение в качестве осушителя помещения.
Особенности роторных рекуператоров
Роторный тип рекуператоров имеет особенности конструкции, с помощью которых передача тепла происходит между приточным и выходным каналом ротора.
Роторные рекуператоры покрываются фольгой.
- КПД до 85%;
- Экономит электроэнергию;
- Применим для осушения помещения;
- Смешивание до 3% воздуха разных потоков, в связи с чем могут передаваться запахи;
- Сложная механическая конструкция.
Приточно-вытяжная вентиляция с рекуперацией тепла, в основе которой используются камерные рекуператоры, используется крайне редко, так как имеет множество недостатков:
- Показатель КПД до 80%;
- Смешивания встречных потоков, в связи с чем повышается передача запахов;
- Подвижные детали конструкции.
Рекуператоры на основе промежуточного теплоносителя имеет в конструкции водно-гликолевый раствор. Иногда в роли такого теплоносителя может выступить обычная вода
Особенности рекуператоров с промежуточным носителем тепла
- Крайне низкий показатель КПД до 55%;
- Полностью исключается смешивания потоков воздуха;
- Сфера применения – большие производства.
Вентиляция с рекуперацией тепла на основе тепловых труб, зачастую, состоит из разветвлённой системы трубок, в которых находится фреон. Жидкость испаряется при нагревании. В противоположной части рекуператора фреон остывает, в результате чего часто образуется конденсат.
Особенности рекуператоров с тепловыми трубами
- Нет подвижных частей;
- Полностью исключена возможность загрязнения воздуха запахами;
- Средний показатель КПД – от 50 до 70%.
Какую систему установить
Приточно-вытяжная вентиляция требуется для обеспечения комфорта внутри помещений. В процессе работы такая система поддерживает подачу свежего и вывод загрязненного воздуха. Благодаря этому улучшается качество воздуха и предотвращается скопление вредных веществ. Существуют различные варианты вентиляции, каждый из которых имеет плюсы и минусы.
Система с естественным притоком и вытяжкой без рекуперации проста и более доступна с точки зрения стоимости, но имеет ограниченный контроль над притоком и фильтрацией воздуха.
Система с механическим притоком и вытяжкой с рекуперацией предлагает более точный контроль над поступающими воздушными массами, осуществляет рекуперацию тепла для снижения энергопотребления и более эффективно фильтрует воздух. Однако, она требует более высоких затрат на установку и обслуживание, а также может зависеть от электроэнергии.
Комбинированные системы объединяют преимущества обоих вариантов и позволяет подбирать более оптимальное соотношение между механическим притоком и естественной вытяжкой. В результате этого обеспечивается эффективность работы, экономия энергии и гибкость, но система потребует более сложного проектирования и настройки.
Во время выбора системы вентиляции, необходимо учитывать особенности помещения, требования к воздухообмену, бюджет и другие факторы. Профессиональная консультация и правильное проектирование помогут обеспечить оптимальные условия воздухообмена для комфорта и здоровья людей.
Особенности естественной приточно-вытяжной вентиляции
Естественная приточно-вытяжная вентиляция
В помещении, где сосредоточенно много неприятных запахов или газов, обязательно наличие естественной системы вентилирования. Во всех вентиляционных системах объем переработанного и выпущенного на улицу воздуха равен объему воздуха, поступившего внутрь.
На заводах и других предприятиях из-за работы оборудования загрязненность воздуха превышает допустимые значения, а вентиляция не всегда способна быстро подавать свежий. Недостаток восполняется открытием окон и поступлением воздуха из соседних помещений, что обеспечивает естественный приток воздуха.
Современные оконные конструкции в жилых зданиях выполнены из ПВХ-профиля. Они гарантируют герметичность, что является плюсом для жителей холодных регионов.
Однако это может стать и недостатком, если рассматривать ситуацию с точки зрения обеспечения воздухообмена. Инновационные материалы не позволяют воздуху с улицы проникать внутрь помещения.
Для решения этой проблемы были придуманы специальные клапаны для обеспечения воздухообмена. Они устанавливаются перед монтажом окон. Трубка в форме цилиндра, по которой движется воздух, с клапаном внутри устанавливается в стене и закрывается решетками с обеих сторон.
Естественная вытяжная вентиляция бывает двух видов:
- самопроизвольная. Воздух входит и выходит из комнаты через естественные отверстия;
- организованная. Через специально сделанные отверстия в стенах дома, расположенные на разной высоте и имеющие разный размер, проходит свежий воздух и выводится загрязненный.
К преимуществам естественной системы приточно-вытяжной вентиляции относятся:
- простота конструкции;
- низкая стоимость;
- эффективность;
- возможность монтажа без привлечения специалистов.

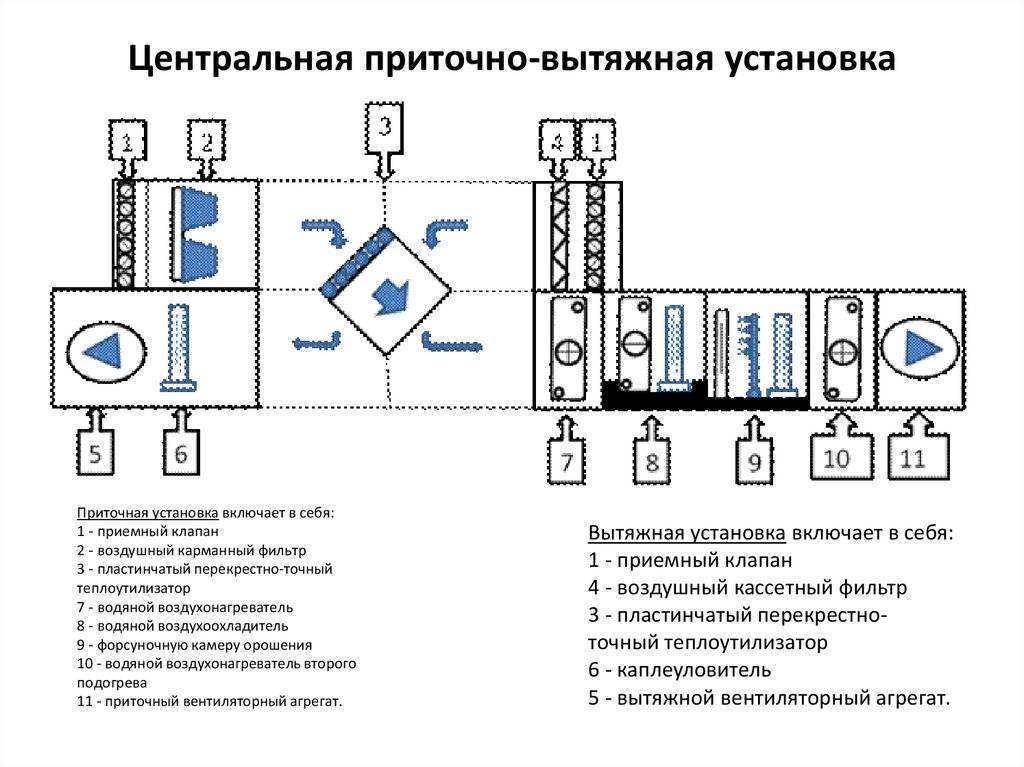

Приточно-вытяжные установки для дома – что следует знать перед тем, как выбирать
Приточно-вытяжные установки обеспечивают как подачу чистого воздуха в помещения дома, так и удаление из него загрязненного или нагретого отработанного воздуха.
Чтобы жить, всем нам нужен кислород. «Ответственной» за подачу необходимого и достаточного количества кислорода в доме является система вентиляции. Современные вентиляционные системы не только обновляют воздух, они могут также очищать и увлажнять его, нагревать или охлаждать до нужной температуры, создавая в помещениях наиболее комфортные для человека условия. Правда, делать все это могут лишь механические системы вентиляции. Бытовые приточно-вытяжные установки являются центральным элементом механической системы вентиляции.
Сначала определимся с терминологией. Приточно-вытяжные установки имеют много синонимов у производителей и продавцов, поэтому во избежание путаницы будет нелишним узнать их альтернативные «имена»: приточно-вытяжные вентиляционные установки, ПВУ, установки приточно-вытяжной вентиляции, моноблочные приточные установки.
Приточно-вытяжные установки для квартиры или для частного дома – это технически сложные устройства, имеющие множество характеристик, определяющих возможности их эффективного использования. Например, требуется, чтобы мощности приточной установки хватало для нормального воздухообмена вашего дома, и при этом она работала сбалансированно с вытяжной системой, а еще – не потребляла слишком много электроэнергии и не слишком сильно шумела…
К тому же стоимость покупки, установки и эксплуатации установок приточно-вытяжной вентиляции довольно велика, поэтому к выбору бытовой ПВУ следует подходить внимательно
В данной статье разберем, на что важно обратить внимание при выборе приточно-вытяжной установки для квартиры или для коттеджа, какие характеристики ПВУ наиболее значимы для потребителя и другие важные вопросы

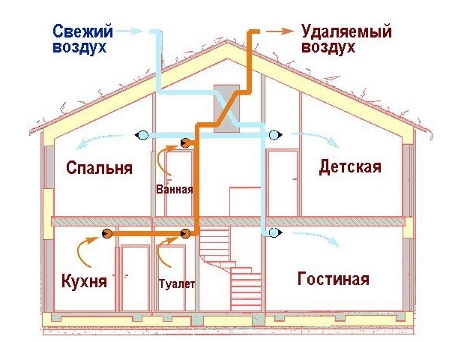

Предназначение и принцип работы приточно-вытяжной вентиляции
Принцип работы приточно-вытяжной вентиляции

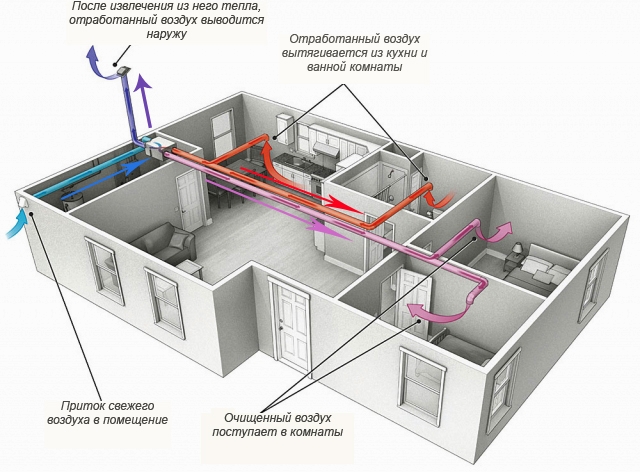

Чтобы разобраться в принципе работы приточно-вытяжной вентиляции, необходимо сначала понять, что это такое. Приточно-вытяжная система — это совокупность двух типов каналов.
Проходя по каналам первого типа, очищенный воздух попадает в помещение. Назначение каналов второго типа состоит в отводе переработанного воздуха за пределы дома.
Для равномерного отведения грязного воздуха на конце каналов устанавливают клапаны, называемые диффузорами.
Кроме клапанов, в конструкцию каждой вытяжной системы входят:
- вентилятор, который обеспечивает движение загрязненного воздуха из помещения;
- воздуховод, к которому подсоединяются приточный и вытяжной вентиляторы;
- фильтры, очищающие поступающий воздух от вредных примесей и мусора;
- автоматика, регулирующая работу всей установки.
Вентиляция в помещении состоит из нескольких этапов:
- Забор воздуха из внешней среды.
- Очистка воздуха.
- Подача очищенных масс в воздуховод.
- Отвод загрязненного воздуха в вытяжной канал.
- Выбрасывание переработанных масс на улицу.
Правильно отрегулированная система приточно-вытяжной вентиляции обеспечивает:
- циркуляцию воздуха в помещении путем отвода грязного и подачи свежего из улицы;
- защиту от неприятных запахов;
- некоторые модели оснащены оборудованием для подогрева входящего воздуха.
Виды приточных вентиляционных установок
Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки – мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.
Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.
Моноблочная приточная установка
Модульная приточная установка
Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.
Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т.д.
Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.
В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.
Приточная установка с водяным калорифером
Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.
Приточная установка с электрическим калорифером
Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.
Приточная установка с водяным калорифером — наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).
Нормативные требования к вентиляции квартир
Исследования причин тепловых потерь доказывают, что 1/3 проблем составляет вентиляция. Монтаж пластиковых окон положительно сказывается на экономии тепла, но снижает обмен воздуха. Последнее негативно влияет на человека – низкая работоспособность, быстрая утомляемость, раздражительность, болезненность.
Нормативы приведены в СНиП 2.08.01-89 «Жилые здания» и 2.04.05-91 «Отопление, вентиляция и кондиционирование». Отсутствие вентиляции ведет к влажности, появлению грибка и плесени. Последние портят поверхности, провоцируют появление или обострение заболеваний аллергического характера.
Правила вычисления минимального объема воздухообмена
Минимальная отметка воздухообмена для основных комнат – 3 м3/час на 1 м2. Вспомогательные помещения требуют следующего объема:
- раздельные санитарно-гигиенические комнаты, кладовая, гардероб – 25 м3/час;
- кухня с электрической плитой – 60 м3/час, с газовой – 90 м3/час.
В соответствии с ГОСТ 30494-96, температурный показатель жилого пространства: летом – от 22 ºС до 25 ºС, зимой – от 20 до 22 ºС.
Как обеспечить циркуляцию воздуха
В поступлении свежего воздуха нуждаются кухня и спальня, а в удалении – ванная, санузел (условие закреплено в СП 54.13330.2016). Взаимообмен между техническими помещениями и остальной квартирой следует исключить. При составлении схемы воздухообмена нужно опираться на планировку жилья. Поступление свежего воздуха обеспечивают помещения с окнами, а отток – вентиляционные шахты.
Какие нормы установлены для приточно-вытяжной системы вентилирования
Разработан свод правил СП 60.13330.2016 и актуальная редакция СНиП 41-01-2003 с внесенными изменениями. В документации отображены нормы и требования к вентиляции зданий разного назначения.
Сделать обзор каждого пункта невозможно из-за большого количества и сложности восприятия технической информации рядовым человеком. Предлагаю рассмотреть базовую основу.
Полный цикл воздухообмена в помещении за единицу времени называется кратностью. Значение для зданий: жилых – 1 кратность/час, технических – 0,2 кратности/час. Рекомендуемая скорость движения воздуха по вентиляционным каналам: для жилых комнат – до 2 м/с, для кухни и санузла – от 4 до 6 м/с.
Нормы для помещений разного целевого назначения указаны в таблицах. Согласно табличным данным, для 1 м2 площади комнаты рекомендован следующий показатель объема воздухообмена за 1 час:
- Спальня, гостиная, другая жилая комната – 3 м3;
- Кухня с печью 4 конфорки – 90 м3, 2 конфорки или электропечь – 60 м3;
- Санузел – 50 м3;
- Туалет и ванная в отдельном исполнении – 25 м3.
Отдельно установлены нормы для гаража, бани, других технических, офисных и общественных помещений. Дополнительно учтено количество пребывающих людей и площадь помещения. В комнату больше 20 м2 1 человеку обеспечивают поступление 30 м3/час воздуха.
Движение потоков воздуха в квартирепосредствам использования принудительной системы вентиляции
Если общая площадь меньше 20 м2, на каждый 1 м2 помещения 1 человеку норму поступления воздуха поддерживают на уровне 3 м3/час.
Как сделать расчет приточно-вытяжной системы вентилирования
Чтобы сделать самостоятельный расчет вентиляции, можете воспользоваться онлайн-калькуляторами, где нужно в окошки подставить значения. Если больше доверяете математическим вычислениям, воспользуйтесь формулами и табличными данными.
Для частных домов или квартир делайте расчет по объему внутреннего пространства без учета мебели и других предметов обстановки. Табличный коэффициент (k) умножьте на площадь (S) и высоту (H) каждой комнаты. Формула: V= kхSхH.
Воздуховоды можете использовать круглой или прямоугольной формы. Площадь сечения каналов (S) рассчитайте на онлайн-калькуляторе. Можете для расчета круглых каналов воспользоваться формулой. Объем воздуха (V м3/час) умножьте на коэффициент согласования размерностей (k) и разделите на рекомендуемую скорость движения воздуха по вентиляционным каналам (ω). Пример формулы: S=Vх2,8/ω.
С расчетом размера распылителей воздушного потока нет сложности. Используйте диффузоры размером в 1,5 или 2 раза больше сечения магистральных каналов.

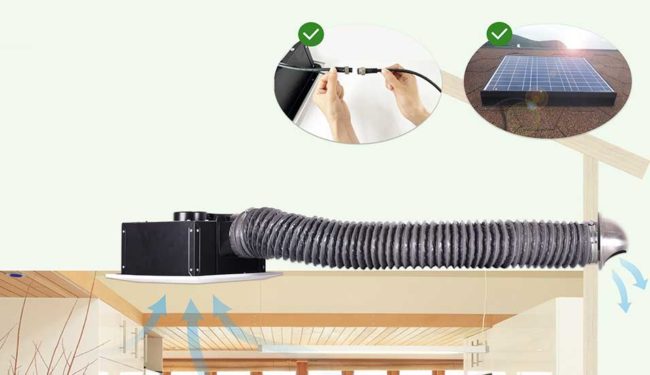

Элементы приточно-вытяжной вентиляции
Количество распылителей (N) определите по формулам:
- Для круглых каналов. Объем воздуха (V м3/час) разделите на другой результат вычисления в скобках, где число 2820 умножьте на скорость движения воздуха (ω) и диаметр диффузора (d2). Пример формулы: N=V/(2820хωхd2).
- Для прямоугольных каналов. Общепринятое значение Пи (π) умножьте на объем воздуха (V м3/час). Полученное значение разделите на другой результат вычисления в скобках, где число 2820 умножьте на скорость движения воздуха (ω), на 4 и размеры сторон (a и b). Пример формулы: N=πхV/(2820хωх4хaхb).
Мощность вентиляционной установки (P) рассчитайте умножением дельты температур на входе и выходе (ΔTоС) на объем воздуха (V м3/час) и на теплоемкость воздушных масс (Cv 0,336 Вт*ч/м³*°С). Полученный результат разделите на 1000. Пример формулы: P=ΔTхVхCv/1000.
Генерируемое давление эквивалентно аэродинамическому сопротивлению вентиляционной сети. Параметр определите по кривой производительности основного вентилятора, используя график из техпаспорта оборудования.
