Принцип работы и устройство УЗО (устройства защитного отключения)

Маркировка УЗО

Каждый ВДТ (АВДТ) должен иметь стойкую маркировку с указанием всех или, при малых размерах, части следующих данных:

  1. Наименование изготовителя или торгового знака (марки);
  2. Обозначение типа, каталожного номера или номера серии;
  3. Номинальное(ые) напряжение(я);
  4. Номинальная частота, если ВДТ разработан для частоты, отличной от 50 и/или 60 Гц
  5. Номинальный ток;
  6. Номинальный отключающий дифференциальный ток;
  7. Уставки отключающего дифференциального тока для ВДТ с несколькими значениями отключающего дифференциального тока;
  8. Номинальная наибольшая включающая и отключающая коммутационная способность;
  9. Степень защиты (только в случае ее отличия от IP20);
  10. Рабочее положение, при необходимости;
  11. Номинальная наибольшая дифференциальная включающая и отключающая способность, если она отличается от номинальной наибольшей включающей и отключающей способности;
  12. Символ для устройств типа S;
  13. Указание, что ВДТ функционально зависит от напряжения сети, если это имеет место;
  14. Обозначение органа управления контрольным устройством — буквой Т;
  15. Схема подключения;
  16. Рабочая характеристика при наличии дифференциальных токов с составляющими постоянного тока.

Маркировка должна быть нанесена либо непосредственно на ВДТ, либо на табличке (ах), прикрепленной(ных) к ВДТ, и должна быть расположена так, чтобы быть видимой после установки ВДТ.

Если габариты устройств не позволяют нанести все указанные выше данные, то по крайней мере маркировка по пунктам 5), 6), 14) должна быть видимой после монтажа. Информация по пунктам 1), 2), 3), 10), 11) и 15) может быть нанесена на боковых или задней поверхностях устройства и быть видимой только до установки. Информация по пункту 15) может быть нанесена на внутреннюю поверхность любой крышки, которую нужно снимать для присоединения питающих проводов.

Информация по остальным пунктам должна быть приведена в эксплуатационной документации и каталогах изготовителя.

Выводы, предназначенные исключительно для соединения цепи рабочего нулевого проводника, должны быть обозначены буквой N. Выводы, предназначенные для нулевого защитного проводника, если он имеется, должны обозначаться символом (по ГОСТ 29322).

Пример  маркировки

1 — С 16- перед нами диф. автомат с током отключения 16А.2 — Уставка по дифференциальному току — 100 мА.3 — Аппарат предназначен для сетей 230 В4 — Защита от перенапряжений. При повышении напряжении в сети больше 270 В произойдет отключение.5 — Диф. автомат АС типа, т.е. реагирует лишь на переменную составляющую тока.

Критерии подбора УЗО

При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока

После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.

Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.

Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Номинальный ток нагрузки в зоне защиты, А1625406380
IDn при работе в зоне защиты одиночного потребителя, мА10303030100
IDn при работе в зоне защиты группы потребителей, мА303030(100)100300
IDn УЗО противопожарного назначения на ВРУ, мА300300300300300

Разновидности устройств защитного отключения

Выключатель дифференциального тока может иметь один из следующих типов:

  • AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;На корпус устройства типа AC наносится специальный значок в виде волны (переменный ток)
  • A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;Прибор типа A маркируется значком, обозначающим оба типа токов, с которыми он может работать
  • B. Такие устройства защитного отключения используются только на промышленных предприятиях.

УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий

Конструкция УЗО

Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:

  • электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
  • электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.

Производители устройств защитного отключения

Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:

  • ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;Электротехническое оборудование ABB славится своим качеством и надёжностью
  • Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
  • SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
  • Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
  • Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
  • IEK — продукция, качество которой приемлемо, а цена — низкая;Изделия под маркой IEK относятся к бюджетному классу с хорошим качеством и приемлемыми ценами
  • «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
  • DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.

Номинальный отключающий ток УЗО

Номинальный отключающий ток УЗО I∆n (уставка) – это ток при котором УЗО срабатывает (отключается). Величина уставок УЗО – 10 мА, 30 мА, 100 мА, 300 мА, 500 мА. Следует отметить, что ток неотпускания, когда человек уже не может самостоятельно разжать руки и отбросить провод, составляет 30 мА и выше. Поэтому для защиты человека от поражения тока, выбирают УЗО с отключающим током 10 мА или 30 мА.

Номинальный отключающий ток УЗО I∆n или ток утечки также указывается на лицевой панели УЗО.

УЗО 10 мА используют для защиты электроприемников во влажных помещениях или мокрых потребителей, т.е. стиральные и посудомоечные машинки, розетки которые находятся внутри ванны или туалета, свет в ванной, теплый пол в ванной или туалете, свет или розетки на балконах и лоджиях.

СП31-110-2003 п.А.4.15 Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

Т.е. УЗО с уставкой 10 мА устанавливают на отдельный кабель, к которому подключается только стиральная машинка. Но если от кабельной линии еще запитаны другие потребители, например, розетки коридора, кухни, то в этом случае устанавливают УЗО с током срабатывания (уставкой) в 30 мА.

УЗО с током утечки 10 мА у АВВ выпускают только на 16А. У Шнейдер Электрик и Хагер, есть в линейке продукции УЗО на 25/10 мА и 16/10 мА.

УЗО 30 мА устанавливают на стандартные линии, т.е. обычные бытовые розетки, свет в комнатах и т.д.

ПУЭ п.7.1.79.В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

УЗО 100, 300, 500 мА называют противопожарными, такие УЗО не спасут вас от смертельного удара током, но уберегут квартиру или частный дом от возникновения пожара из-за неисправностей в электропроводке. Такое УЗО на 100-500 мА устанавливаются в вводных щитках, т.е. в начале линии.

В США используют УЗО с номинальным отключающим током 6 мА, в Европе до 30 мА.

Следует отметить, что УЗО отключается в пределах уставки 50-100%, т.е. если у нас УЗО на 30 мА, то отключаться оно должно в пределах 15-30 мА.

Есть проектировщики, которые продвигают двойные диф. защиты “мокрых” потребителей. Это когда, например стиральная машинка, подключена к УЗО 16/10 мА, которое в свою очередь подключено к групповому УЗО 40/30 мА.

В итоге, что мы получим? При малейшем “чихе” стиральной машинки, мы отключаем всю группу автоматов (свет кухни, бойлер и свет комнаты), т.к. в большинстве случаев неизвестно, какое сработает УЗО 25/30 мА или 16/10 мА, либо сработают оба.

Согласно свода правил по проектированию электроустановок жилых и общественных зданий:

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Но справедливости ради, следует отметить, что если электропродка смонтирована качественно, то УЗО не срабатывают годами. Поэтому в данном случае – последнее слово за заказчиком.

Пояснение работы устройства

Попробуем объяснить принцип работы УЗО при помощи гидравлической аналогии. Будем считать, что вода протекает по замкнутому контуру водяного отопления так же, как и электроток по проводам. Если где-то в отопительной трубе возникает дыра, то через нее идет утечка воды. Поэтому ее расход (аналог электротока) через два сечения труб, одно из которых на входе контура, а другое – на его выходе, будет разным. Точно так же и с токами утечки в электроприборе. Можно сравнить, сколько тока входит в электроприбор, и сколько выходит. В однофазный электроприбор ток входит по фазному проводу, а выходит по нулевому, поэтому достаточно сравнить токи в этих двух проводах. В этом и состоит принцип работы УЗО в однофазной сети. Если величины тока на входе и на выходе электроприбора не одинаковы, то оно за время порядка нескольких миллисекунд отключает его от сети. Такое малое время срабатывания необходимо потому, что превышение токами утечки величины тока срабатывания УЗО могло быть вызвано именно прикосновением человека к токопроводящему корпусу прибора.

Как УЗО предотвращает пожар

Для подобных целей применяются специальные противопожарные устройства защитного отключения. Их особенность состоит в высоком токе утечки. Его значения подбираются, исходя из мощности потребителя и нормальных токов утечки (возникают из-за старения изоляции). Ориентировочные значения следующие:

  • до 100 мА — для рядовых потребителей, квартир и частных домов;
  • до 300мА — для промышленных потребителей, мастерских и небольших цехов.

В большинстве случаев пожар возникает из-за некачественного контакта или плохой изоляции проводки. Ток начинает протекать через защитный слой кабеля на окружающие его предметы. Например, арматуру или металлические корпуса электрических аппаратов. Протекание тока приводит к нагреву поврежденного места. С течением времени его температура возрастает до воспламенения изоляции.

Роль противопожарного защитного устройства заключается в заблаговременном отключении потребителя при возникновении нагревающих токов утечки. Впоследствии такое отключение спасает проводку от пожара. А УЗО не позволит подать напряжение, пока поврежденное место не будет найдено, а проблема устранена.

Нужно ли УЗО в цепях освещения?

Оно защитит и в двухпроводной сети (где есть фаза и нуль), но только при касании человека к корпусу прибора, находящемуся под напряжением. Отсюда вывод – устройство должно стоять на тех линиях, где человек может попасть под действие опасного напряжения. В ПУЭ, основном нормативном документе, положений которого придерживаются при монтаже, по поводу линий, питающих светильники, сказано, что в осветительных сетях его установка не обязательна (см. п. 7.1.79).

Но если более тщательно проанализировать цепи освещения, то вывод будет в пользу установки УЗО.

  • в конструкции светильников и люстр, при наличии металлических составляющих, есть вероятность при прикосновении попасть под напряжение, т.к. опасный потенциал попадает как раз на металлический корпус. Это может случиться во время уборки, особенно влажной, при выполнении ремонтных работ или при замене лампочки без соблюдения техники безопасности;
  • к люстрам, бра, светильникам тянутся провода, повреждение изоляции которых может привести к утечке тока. Провода проходят не только по стенам, но и через гипсокартон, этот современный строительный материал. Его закрепляется на профиль, изготовленный из металла. В нем сверлят отверстия небольшого размера и сквозь них тянут провод, иногда с усилием. Острые кромки отверстия могут повредить изоляцию. Провод не всегда укладывается как положено (в гофре или гильзе), а просто лежит на профиле ничем не защищенный, что со временем может привести к негативным последствиям;
  • если объект имеет помещения, в которых влажность повышена, то там утечка в цепях освещения может быть вызвана действием конденсата и коррозионными процессами, которые возникают в процессе эксплуатации. В таких помещениях должны устанавливаться светильники в пылевлагозащищенном исполнении, а монтаж вплоть до подключения к щитку должен выполняться очень качественно. Многие об этом даже не задумываются, а устанавливают, что есть под рукой;
  • провод может быть не правильно подсоединен и уложен в распределительной коробке;
  • при затоплении помещения сверху по стенам будет протекать ток утечки, который тоже может стать причиной поражения электрическим током;
  • монтаж выполнялся некачественными материалами, с нарушениями или не профессиональным электриком.

Причин много и анализируя их, можно с уверенностью сказать, что линии освещения на любом объекте не такие безопасные как на первый взгляд кажется. И тут пригодится устройство защитного отключения.

Устанавливаются в одно- и трехфазных сетях. Оно реагирует на появление тока утечки. Это может произойти в случае возникновения напряжения на корпусе электрического прибора и при повреждении изоляции провода.

В основу работы УЗО положен принцип сравнения величины тока, протекающего по фазному и нулевому проводникам. В случае возникновения тока утечки, величина тока в проводнике нуль будет отличаться от величины тока, протекающего в фазном проводнике. В этот момент УЗО сработает и отключит линию.

Обзор известных производителей и брендов

На рынке электрооборудования находится много профессиональных и надежных производителей. Основными из них считаются:

  • АВВ. Это шведско-швейцарский производитель электротехнического оборудования. Оборудование этого производителя отличается высоким качеством и надежностью в работе. Цена за штуку в пределах 800-3000 рублей;
  • Фирма находится во Франции. Цена за штуку в пределах 1300—6500 рублей;
  • Французский производитель, давно работающий на российском рынке. Цена за штуку в пределах 550-12200 рублей;
  • Американская фирма. Фирма конкурирует с предыдущими фирмами по качеству. Цена за штуку в пределах 510-8000 рублей;
  • Фирма представляет Германию. Качество несколько хуже, чем в предыдущих фирмах. Цена за штуку в пределах 2600—5800 рублей.

Принцип срабатывания защитного механизма

Рассмотрим, для чего нужно использовать УЗО. Функционирование защитного прибора основано на измерительном методе.

Фиксируются входящие и выходящие параметры протекающих через трансформатор токов. Если первое значение больше, чем второе, это означает, что в электроцепи происходит утечка тока и прибор воспроизводит отключение. Если параметры идентичны, устройство не срабатывает.

В двухпроводной системе дифференциальное устройство не срабатывает, если по проводам фазы и нейтрали проходит ток, одинаковой силы. Если есть разница в этих величинах, значит в сети изоляционный пробой и защитный механизм отключит поврежденный участок

Для лучшего понимания, рассмотрим, как будет работать УЗО в бытовом распределительном щитке с двухполюсной системой.

К верхним клеммным блокам подключен входной двухжильный провод (фаза и ноль). К нижним клеммникам подсоединены фаза и ноль, проложенные до участка нагрузки, например, к розетке питания бойлера или электрочайника. Защитное заземление прибора будет выполняться кабелем, минуя УЗО.

При стандартном рабочем режиме, передвижение электронов выполняется по линии-фаза от входящего кабеля на электрический нагреватель бойлера/чайника, протекая через прибор дифференциальной защиты. Назад они перемещаются на землю опять-таки через УЗО, однако по линии-нейтраль.

Если человек коснется к корпусу токопроводящего прибора, на котором из-за пробоя появился потенциал, в этой ситуации утечка тока будет проходить через тело человека, на что устройство практически мгновенно реагирует, отключая систему питания

К примеру, в ТЭНе прибора была повреждена изоляция. Таким образом, через воду, находящуюся внутри, ток частично будет проводиться корпусом, а затем уходить в землю посредством проводки защитного устройства.

Остатки тока вернутся по нейтральной линии через УЗО. Однако его сила станет меньше на величину утечки по сравнению с входящей.

Разницу показателей вычисляет дифференциальный трансформатор. Если цифра больше разрешенной, прибор моментально реагирует и разрывает цепь.

В другой нашей статье мы привели рекомендации по выбору и правильному подключению УЗО для бойлера.

Что такое УЗО?

УЗО расшифровывается как “Устройство защитного отключения”. Эту аббревиатуру вы можете увидеть на корпусах устройств некоторых производителей. Также оно может обозначаться буквами ВД – выключатель дифференциальный. УЗО и ВД это одно и то же. Не путайте с дифавтоматами, которые маркируются АВДТ.

Для чего нужно УЗО?

  1. Для обесточивания линии при случайном прикосновении людей или животных с токоведущими частями электроустановок.
  2. Для защиты людей от поражения током от неисправного электрооборудования.
  3. Для защиты от пожара электропроводки при замыкании на землю.

На что срабатывает УЗО?

УЗО срабатывает на утечку тока. Например, человек коснулся оголённого провода и через него потек ток. УЗО как раз реагирует на такие утечки и сразу обесточивает линию, сохраняя жизнь человеку.

Запомните, что УЗО и автоматический выключатель не одно и то же. УЗО не обесточит линию при перегрузке или при коротком замыкании. Поэтому УЗО устанавливается в распределительном щите в паре с автоматическим выключателем.

Какие бывают УЗО?

УЗО используются как в однофазных сетях, так и в трехфазных. Поэтому УЗО бывают однофазные (2-х модульные) и трехфазные (4-х модульные).

Что написано на корпусе УЗО?

Каждое УЗО имеет маркировку. Помимо производителя на корпусе имеется очень важная информация:

  • «УЗО» или «ВД» – означает, что это устройство защитного отключения.
  • 16А – это максимальный ток, на который рассчитаны контакты изделия и другие внутренние элементы.
  • In 30mA – ток утечки, при котором сработает данное УЗО.
  • 230В и 50Гц – соответственно, напряжение и частота, при которых можно применять данный прибор.
  • Знак «~» – это означает, что данное УЗО типа АС. Оно реагирует на утечки переменного тока. Это самый популярный тип и другой нам не нужен, так как в наших квартирах течет только переменный ток.
  • Также на УЗО изображена его принципиальная схема. Если в ней вы ничего не поняли, то значит она вам и не нужна. Главное необходимо знать как выбрать УЗО и разобраться с подключением УЗО.

Что означают надписи возле контактов?

  • N (сверху) – на данный контакт заводится приходящий нулевой проводник.
  • 1(сверху) – сюда подключается приходящий фазный проводник.
  • 2 (снизу) – сюда подключается фазный проводник, отходящий на нагрузку.
  • N (снизу) или отсутствие буквы – сюда подключается нулевой проводник, отходящий на нагрузку.

Тут запомните одно. Это приходите на УЗО на верхние контакты, а уходите с нижних контактов. Если перепутаете, то скорее всего поедете в магазин покупать новое устройство. Обязательно изучите схему подключения УЗО.

Также у одних производителей может нулевой проводник подключаться справа, а у других слева. Тут будьте внимательны и перед подключением посмотрите на обозначение контактов.

Думаю, что этой информации вам будет достаточно, чтобы понять – что такое УЗО. Более подробную информацию о том: как выбрать УЗО, как подключить УЗО, типы УЗО и т.д. ищите в разделе УЗО и Диф.автоматы.

Улыбнемся:

По лысому электрику не понятно, когда он ошибается.

Принцип действия УЗО

Для начала напомним принцип действия УЗО. Трансформатор дифференциального тока внутри УЗО позволяет обнаруживать превышение дифференциального тока. Если такое превышение произошло — защищаемая электрическая цепь разомкнется. УЗО включается в разрыв защищаемой цепи — в разрыв нейтрального и линейного проводников.

После пуска УЗО в работу, контакт внутри него замыкается соленоидом, удерживается в таком состоянии, и устройство беспрепятственно пропускает через себя питающий цепь ток. Если все работает нормально без утечек, то ток нейтрального проводника и ток линейного проводника равны между собой, они направлены противоположно, и их магнитные потоки в сердечнике катушки дифференциального трансформатора взаимно компенсируются — ЭДС не наводится, нет причин для аварийного размыкания УЗО.

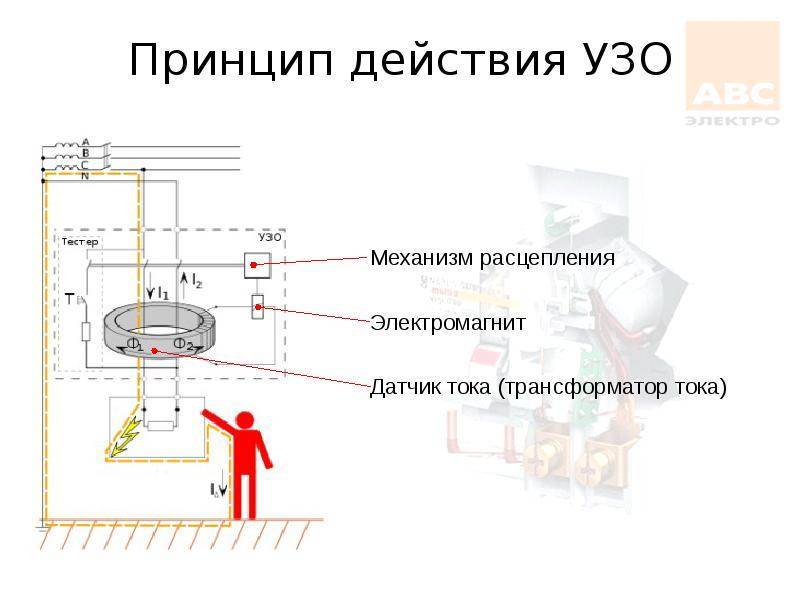

Принцип действия УЗО

Если теперь произойдет замыкание или утечка на землю, то ток линейного проводника окажется больше тока нейтрального проводника — магнитные потоки в сердечнике дифференциального трансформатора перестанут быть взаимно скомпенсированными — во вторичной обмотке трансформатора наведется ЭДС. Следящее устройство внутри УЗО это обнаружит, и соленоид тут же перестанет удерживать контакт — цепь, в которой обнаружена утечка, разомкнется действием пружины на контакт за долю секунды, и поражение человека током будет на корню пресечено.

Что и от чего защищает УЗО

Начнем с того, что УЗО стало применяться совсем недавно. Буквально лет двадцать тому назад его нигде не использовали, поэтому и сегодня в домах старой постройки он не стоит. И самое главное, что никто из хозяев квартир и домов не собирается его устанавливать. А зря. Поэтому стоит разобраться с вопросом, что такое УЗО в электрики и какая его роль в безопасности эксплуатации бытовых приборов.


Устройство защитного отключения

Многие могут сказать, а зачем тогда устанавливается автоматический выключатель, не повторяет ли УЗО его функции? Не повторяет – это однозначно. Во-первых, автоматический выключатель, установленный в щите, является защитным устройством, которое размыкает подающую сеть напряжения, когда в ней появляется перегрузка или короткое замыкание. То есть, автомат защищает саму сеть. Во-вторых, УЗО – это прибор, который защищает людей от воздействия тока. Каким образом, то есть, для чего нужно УЗО?

Все дело в том, что любые бытовые приборы, которыми мы пользуемся ежедневно, а также электрическая проводка, имеют определенный срок эксплуатации. После последнего есть большая вероятность выхода из строя изоляции электронесущих участков. То есть, ток начинает двигаться не по заданному контуру, а на землю, если создать условия соединения проводки с землей. Проводником в этом случае чаще всего становится сам человек.

К примеру, стандартная ситуация, когда в любом бытовом приборе (пылесос, стиральная машинка, электрочайник и так далее) пробило проводку, и ток стал действовать на корпус прибора (по сути, это оголенный провод под напряжением). Если человек одной рукой возьмет этот прибор, а при этом будет стоять на влажном полу босиком, то его ударит током. И таких примеров, где проводником может стать не только пол, но и другие части здания или коммуникационные системы достаточно много. Получается так, что в быту получить удар током можно неожиданно, не зная откуда он прошел. И для этого необязательно ковыряться в розетке. Именно поэтому, чтобы не получилось таких неприятностей, и устанавливается устройство защитного отключения.


Что такое УЗО

Конечно, заземляющий контур, если он предусмотрен в квартире или дома, а также установленные розетки с заземлением могут спасти от удара током. Но к сожалению, не везде они установлены, а заземление не во всех домах предусмотрено. Так что без УЗО не обойтись.

То есть, получается так, что устройство защитного отключения срабатывает, если появляется именно ток утечки. В том случае, если человек двумя руками возьмется за два оголенных провода, торчащих из розетки, то оно не сработает уж точно. Потому что в этом случае человек выступает в роли нагрузки, а на это должна реагировать автоматические выключатели. Теперь, наверное, становится понятным основное применение УЗО.

Самостоятельная установка УЗО

Сегодня все чаще осуществляется силами людей, не имеющих достаточных знаний и опыта в сфере электрики. Это может быть опасно, особенно если речь идет о зданиях старой постройки, подготовленных под реконструкцию.

Самостоятельный монтаж УЗО

Именно в рамках реконструкции, как правило, осуществляется переход к применению TN-C-S. Все, что имеет смысл сделать в данном случае — это заземлительный контур. Другой вариант — подсоединения корпуса бытовой техники к сети водопровода, отопительным радиаторам, либо к тем элементам строительного фундамента, которые выполнены из металла.

Где установить УЗО

Систему защитного отключения электричества нужно устанавливать таким образом, чтобы мощность подключаемых устройств к электрической сети не была выше максимально допустимой для данной модели УЗО, для чего прежде чем осуществлять монтажные работы следует изучить инструкцию к защитному устройству.

Для более качественной и надёжной защиты домашней электропроводки, нужно установить одно устройство большей мощности в щитке, а дополнительными приборами с меньшим током утечки оснастить ванную комнату и другие наиболее опасные, в электротехническом смысле, помещения.

Если нужно установить защитное устройство для отдельно стоящего мощного электроприбора с металлическим корпусом, то монтажные работы можно осуществить в непосредственной близости от защищаемого объекта.

В этом случае наиболее подходящей моделью будет защитное изделие, которое имеет встроенный автоматический выключатель. Монтаж такого УЗО позволяет не только обеспечить минимальную вероятность поражения электричеством, но и защитить электрическую цепь от короткого замыкания.

Зачем же нужно УЗО устанавливать в электрическую цепь, и для чего это делать в соответсвии с правилами техники безопасности и руководством по эксплуатации данного устройства?

Многие домашние мастера не понимают для чего это нужно и расплачиваются серьёзными последствиями, ведь поражение электрическим током, является довольно распространённой причиной гибели не только людей, чья профессия связана с электричеством, но и обычных пользователей домашними приборами.

Обычно многих домашних мастеров уже не волнует вопрос: «Для чего нужно устанавливать защитное устройство», после того, как они ощутят на себе воздействие электрического тока напряжением 220 В. Для чего это нужно делать по правилам, подбирая защитный прибор по мощности, также часто выясняется в процессе проб и ошибок.

Назначение УЗО и его использование заключается в том, чтобы спасти человеческую жизнь, поэтому в некоторых странах европейского союза такая защита является обязательной для установки в частном домовладении. Желательно, чтобы данное правило было введено и в нашей стране, тогда количество несчастных случаев значительно сократится.

Почему и в каких случаях срабатывает УЗО

Существуют два основных случая почему срабатывает УЗО:

  1. В случае повреждения изоляции провода или токопроводящего материала в электроприборе. Например, если электрическая плита сделана из стали и имеет повреждение изоляции или же диэлектрического материала, то при прикосновении человека ток пройдёт через его тело, а значит часть возвращавшегося тока назад в защитное устройство, будет отличаться по величине и произойдёт отключение. Если заземлить корпус этой плиты то утечка сработает даже при незначительных пробоях изоляции, что даст возможность уберечься от опасного напряжения пробоя.
  2. При прикосновении человека, или же ребёнка к неизолированной части, а также к розетке, произойдет быстрое реагирование узла результирующего тока на его разницу и произойдет отключение, в некоторых случаях спасшее даже жизнь.

Бывают и частные случаи когда, допустим, происходит незначительное ухудшение сопротивления изоляции в проводах, проходящих в стене, а стена выполнена из токопроводящего материала и поэтому получится тот же эффект срабатывания.
