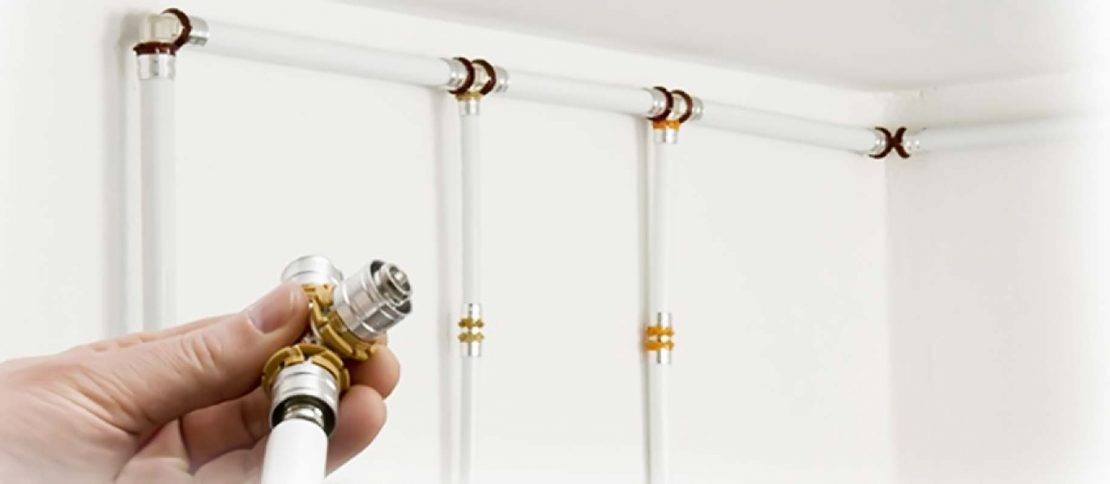

Монтаж системы отопления из металлопластиковых труб
Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.
Особенности обустройства контуров отопления:
- Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
- Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
- Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
- Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
- В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
- Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
- Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.
Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.

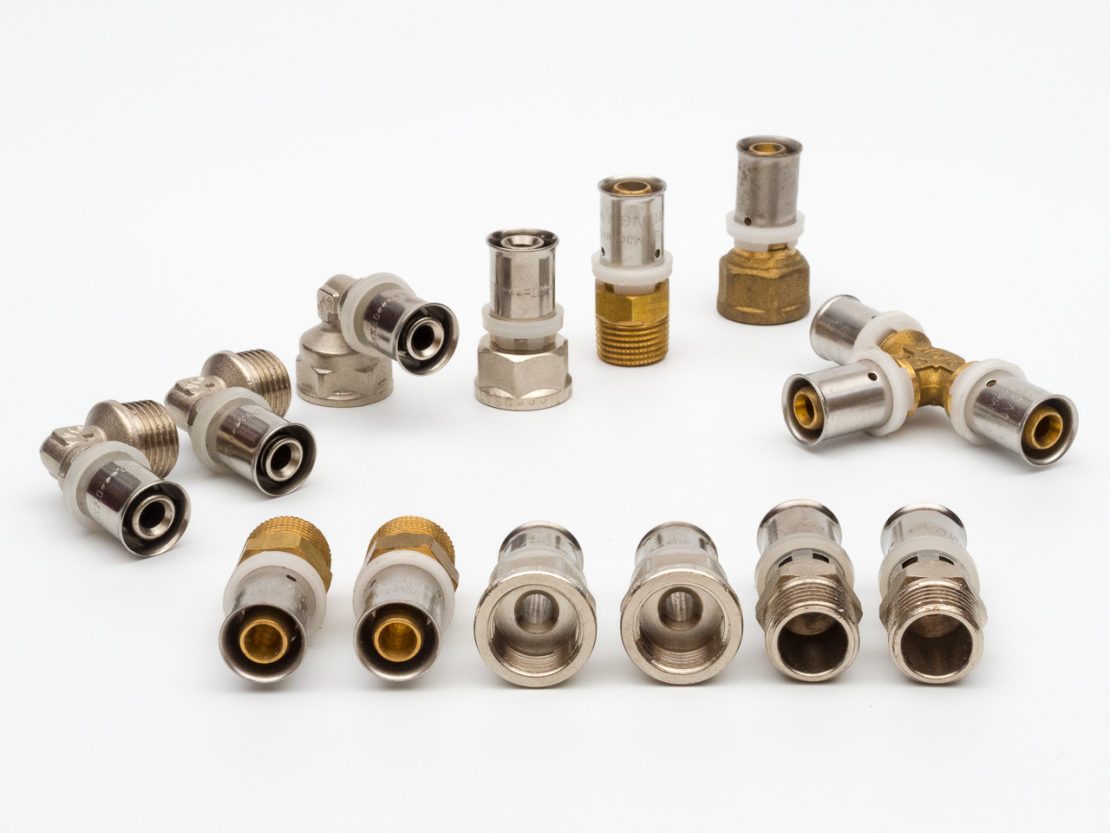

Разновидности фитингов и варианты их применения
Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.
Как выбрать и куда устанавливать элементы:
- Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
- Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
- Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.
Особенности монтажа труб из металлопластика
Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:
- Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
- Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
- Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
- При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.
Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.
Технология установки пресс-фитингов
Пресс-фитинги отличаются конструкцией и, соответственно, способом монтажа. Перед установкой соединителя нужно внимательно осмотреть соединители для металлопластиковых труб (гильзу, уплотнители) и подготовить пресс-клещи, подходящие по профилю и размеру (в идеале – того же производителя).
Трубу готовим так же, как и для обжимного фитинга – выпрямляем, размечаем, аккуратно отрезаем труборезом, предназначенным для работы с металлопластиком
Важно обработать торцовую часть: удалить заусенцы, сделать обод гладким и ровным. Фитинг монтируем в следующем порядке:
Галерея изображенийФото из Надеваем трубу на штуцер так, чтобы пресс-гильза охватывала конец трубы. В основании гильзы есть небольшое отверстие, которого обязательно должна достигнуть труба Для самостоятельной опрессовки подойдут ручные пресс-клещи. Подбираем насадку по размеру фитинга и устанавливаем ее на инструмент Берем клещи и устанавливаем их относительно трубы с фитингом так, чтобы буртик гильзы вошел в предназначенное для него углубление в насадке Фиксируем фитинг с помощью защелки, выравниваем и производим опрессовку. Для этого необходимо свести вместе ручки клещей Этап 1 – установка пресс-гильзы на трубуЭтап 2 – подготовка пресс-клещейЭтап 3 – установка фитинга в инструментЭтап 4 – опрессовка фитинга клещами
Работая с ручным инструментом, необходимо помнить об одной тонкости опрессовки: она должна быть выполнена дважды. То есть после первого зажима необходимо ослабить фиксацию, повернуть клещи по оси примерно на 30º и повторить процедуру.
С советами и ценными рекомендациями по выполнению опрессовки труб из металлопластика вы ознакомитесь, прочтя рекомендуемую нами статью.
Монтаж металлопластиковых труб
Пошаговая инструкция с фото
- Подготовьте трубы и инструмент – металлопластик нарежьте согласно схеме водопровода, подберите фитинги. Идеально подойдут для соединения компрессионные или пресс-фитинги. Инструмент для монтажа:
- ножовка по металлу или специальные ножницы для труб;
- калибратор для зачистки срезов;
- мерная лента или рулетка;
- нож;
- ключ гаечный.
- Обработайте срезы труб калибратором.
- С фитинга снимите гайку и кольцо, наденьте на обработанный срез трубы. После обработки срез должен быть ровным, гладким, без заусениц. Для этого применяют круглый напильник.
- Наденьте на трубу штуцер и относительно сгона на фитинге выровняйте.
- Устанавливайте на фитинг снятые ранее гайку и зажимное кольцо, заворачивайте до специфического потрескивания. Контролируйте натяжение гайки – чересчур большая нагрузка может сорвать резьбу и тогда потребуется полная замена соединения.
Пружины и другие способы сгибания трубы
Часто трубы сгибают, чтобы добиться большей пользы от поверхности, которая проводит тепло.
Вот несколько методов: Ручное сгибание.
- Сгибание трубогибом.
- Пружина для гибки.
Сгибание труб руками — самый доступный способ, который подразумевает следующие действия:
Аккуратно присогнуть трубу на радиус гиба не более 20 градусов.
- Снова согнуть ее чуть выше.
- Делать таких загибы несколько раз (около 15), пока труба не повернет на нужный угол.
Такими же плавными и аккуратными движениями можно и выпрямить трубу.
Мария Король, эксперт
С помощью пружины или проволоки достаточно ровно и аккуратно сгибают металлопластиковую трубу:
Поместите пружину или проволоку внутрь трубы.
- Согните руками трубу под необходимым углом.
- Аккуратно извлеките пружину или проволоку.
Типичные ошибки монтажа металлопластиковых труб
Следствием неправильных действий при монтаже является разгерметизация или течь в местах соединения. Самая частая ошибка — перетягивание гайки фитинга, что приводит в срыву резьбы или разрыву трубы. Еще одна распространенная ошибка – экономия на специализированном приспособлении, таком как фаскосниматель и калибратор. Это зачастую приводит к повреждению уплотнительных колец, что отнюдь не повышает качество соединения. При этом проверить уровень герметичности и прочности соединения, обнаружить места утечки и недостатки возможно опрессовкой.
Опрессовка труб водоснабжения
Главной частью опрессовщика является гидравлический насос, который задает значение давления, необходимого для правильной проверки. Различают два вида опрессовщиков:
- Ручной — используется для проверки водопровода небольшой протяженности.
- Электрический инструмент — легкий в управлении, надежный, долговечный, но дорогой. Поэтому применяется только при профессиональном монтаже.
Производители
Особенно зарекомендовали себя на рынке сантехнического оборудования такие зарубежные производители, как Wavin Ekoplastik и Valtec. Их фитинги и трубы из металлопластика считаются эталоном надёжности и качества.
Wavin Ekoplastik – это компания, история которой начинается в далёком 1990 году. Это объединение с 2003 года компании из Чехии Ekoplastik и огромным концерном из Голландии Wavin, которое успешно развивается на сегодняшний день. Вавин Экопластик – это ведущий европейский производитель и поставщик металлопластиковых труб и фитингов для трубопроводных систем.
Valtec – популярный производитель металлопластиковых фитингов из Италии. Его изделия предназначены для применения в системах водопровода и обогревательных системах. Размеры фирменных фитингов соответствуют стандартным размерам изготавливаемых труб из металлопластика.
https://youtube.com/watch?v=RX_cg9P3WhI
Сборка трубопровода не может считаться качественной без таких элементов, как фитинги
Фитинги для металлопластиковых труб занимают важное место в установке конструкции, благодаря им происходит надёжное и необходимое соединение
Пресс фитинг
Использование пресс-фитингов позволяет создавать надежные опрессованные соединения, которые не нуждаются в дальнейшем обслуживании и могут монтироваться без открытого доступа (в стену или короб). Этот вид фурнитуры широко применяется при монтаже теплого пола.
При создании соединений с пресс — фитингами не обойтись без специального оборудования – пресс-машины или пресс-клещей, которые подразумевают наличие хотя бы минимальных навыков работы по обжиму.
Пресс-фитинги выпускаются в трех вариантах: муфта, угольник и тройник. А их конструкция состоит из двух частей – обжимной гильзы и непосредственно корпуса, внутри которого находятся диэлектрические кольца и прокладка.
Алгоритм установки соединения с пресс-фитингом:
- Специальными ножницами отрезать и выровнять отмеченный участок трубы.
- С помощью калибратора удалить внутреннюю и внешнюю фаски.
- По необходимости, немного увеличить диаметр трубы с применением развертки.
- Удостовериться, что внутри изделия есть диэлектрические кольца и прокладка.
- Накрутить трубу на штуцер фитинга до ее появления в круглом отверстии основания гильзы.
- Выполнить опрессовку соединения с помощью пресс-оборудования (бортик гильзы должен войти в специальное углубление пресс-насадки).
Схема устройства пресс фитинга
Пресс-соединение или компрессионный фитинг?
При сборке трубопровода из металлопластика можно использовать два вида фитингов для металлопластиковых труб:
- Компрессионные;
- Пресс-фитинги.
Казалось бы, что использование компрессионных фитингов проще, ведь при их использовании не придется приобретать специальный инструмент. Кроме того, установка таких фитингов не требуется особого опыта и специфических умений. Для осуществления монтажа потребуется минимальный набор инструмента: резак, калибратор, набор гаечных ключей, пружина монтажная.
Однако в том случае, если нужно получить действительно надежное соединение, необходимо использовать обжимные фитинги для металлопластиковых труб. Кроме того, установка пресс-фитинга занимает меньше времени, чем монтаж фитинга компрессионного.
Если же осуществляется обжим металлопластиковых труб при помощи пресс-клещей, то соединение получается более надежным. Да и монтаж занимает меньше минуты.
Возможности пресс-фитингов
Ассортимент пресс-фитингов достаточно широк, поэтому с их помощью можно создать любую разводку. Для линейного соединения труб используются соединительные муфты и переходники.
Для выполнения поворотов используются тройники, уголки, отводы, крестовины. Кроме того, при помощи таких фитингов можно произвести соединение металлопластиковой трубы с трубой металлической, при условии, что на последней имеется резьба.
Преимущества пресс-фитингов
Соединения при помощи пресс-фитингов получатся долговечными и прочными. Контролировать их в процессе эксплуатации трубопровода нет необходимости.
- Технология соединения довольно проста, для выполнения работы не требуется ни специфических знаний, ни особого опыта. Но использование этого вида соединения предполагает, что будет использовать специальный обжимной инструмент для металлопластиковых труб.
- Использование пресс-фитингов позволяет вести монтаж максимально быстро.

В наличии на сегодняшний день
Рукава высокого давления
| № п\п | Наименование |
| 1 | РВД 1\4″ |
| 2 | РВД 5\16″ |
| 3 | РВД 3\8″ Techno |
| 4 | РВД 1\2″ Techno |
| 5 | РВД 2SN DN12 1/2″ РOWERMASTER |
| 6 | РВД 5\8″ |
| 7 | РВД 3\4″ Techno |
| 8 | РВД 1″ |
Муфты
| № п\п | Наименование |
| 1 | муфта 1SN\2SN 1\4″ |
| 2 | муфта 1SN\2SN 5\16″ |
| 3 | муфта 1SN\2SN 3\8″ |
| 4 | муфта 1SN\2SN 1\2″ |
| 5 | муфта 1SN\2SN 5\8″ |
| 6 | муфта 1SN\2SN 3\4″ |
| 7 | муфта 1SN\2SN 1″ |
Фитинги
| 1 | фитинг BSP 1\4″ 0° |
| 2 | фитинг BSP 1\4″ 90° |
| 3 | фитинг BSP 1\4″ 45° |
| 4 | фитинг BSP 3\8″ 0° DN08 |
| 5 | фитинг BSP 3\8″ 90° DN08 |
| 6 | фитинг BSP 3\8″ 45° |
| 7 | фитинг BSP 1\2″ 0° DN10 |
| 8 | фитинг BSP 1\2″ 90° DN10 |
| 9 | фитинг BSP 1\2″ 45° |
| 10 | фитинг BSP 1\2″ 0° DN12 |
| 11 | фитинг BSP 5\8″ 0° |
| 12 | фитинг BSP 5\8″ 90° |
| 13 | фитинг BSP 5\8″ 45° |
| 14 | фитинг BSP 3\4″ 0° DN16 |
| 15 | фитинг BSP 3\4″ 90° DN16 |
| 16 | фитинг BSP 3\4″ 45° |
| 17 | фитинг BSP 1″ 0° |
| 18 | фитинг BSP 1″ 90° |
| 19 | фитинг BSP 1″ 45° |
| 20 | фитинг DN06 DKOL М14×1,5 0° |
| 21 | фитинг DKOL 14×1,5 90° |
| 22 | фитинг DKOL 14×1,5 45° |
| 23 | фитинг DKOL 5\16″16×1,5 0° |
| 24 | фитинг DKOL 5\16″ 16×1,5 90° |
| 25 | фитинг DKOL 3\8″ 18×1,5 0° |
| 26 | фитинг DKOL 3\8″ 18×1,5 90° |
| 27 | фитинг DKOL 3\8″ 18×1,5 45° |
| 28 | фитинг DN10 DKOL 1\2″(М22×1,5) 0° |
| 29 | фитинг DN10 DKOL1\2″(М22×1,5)90° |
| 30 | фитинг DKOL 1\2″ 22×1,5 45° |
| 31 | фитинг DKOL 5\8″ 27×1,5 0° |
| 32 | фитинг DN16 DKOL (М26×1,5)0° |
| 33 | фитинг DN16 DKOL (М26×1,5)90° |
| 34 | фитинг DN20 DKOL (М30×2)45° |
| 35 | фитинг DKOL 3\4″30×2 0° |
| 36 | фитинг DKOL 3\4″ 30×2 90° |
| 37 | фитинг DN25 DKOL (М36×2)0° |
| 38 | фитинг DN08DKOS (М18×1,5)0° |
| 39 | фитинг DN08DKOS (М18×1,5)90° |
| 40 | фитинг DN10 DKOS (М20×1,5)0° |
| 41 | фитинг DN10 DKOS (М20×1,5)90° |
| 42 | фитинг DN10 DKOS (М20×1,5)40° |
| 43 | фитинг DN12 DKOS (М24×1,5)0° |
| 44 | фитинг DN12 DKOS (М24×1,5)90° |
| 45 | фитинг DN12 DKOS (М24×1,5)45° |
| 46 | фитинг DN8 DK (М16×1,5)0° |
| 47 | фитинг DN8 DK (M16x1,5) 90° |
| 48 | фитинг DN10 DK (M16x1,5)0° |
| 49 | фитинг DN10 DK (M18x1,5) 0° |
| 50 | фитинг DN10 DK (M18x1,5) 90° |
| 51 | фитинг DK 20×1,5 0° |
| 52 | фитинг DK 20×1,5 90° |
| 53 | фитинг DN12 DK (M22x1,5) 0° |
| 54 | фитинг DN12 DK (M22x1,5) 90° |
| 55 | фитинг DN16 DK (M27x1,5) 0° |
| 56 | фитинг DN16 DK (M27x1,5) 90° |
| 57 | фитинг DN20 DK (M30x1,5) 0° |
| 58 | фитинг DN20 DK (M30x2) 0° |
| 59 | фитинг DN06 JIC 7/16″-20 0° |
| 60 | фитинг DN06 JIC 7/16″-20 90° |
| 61 | фитинг DN06 JIC 7/16″-20 45° |
| 62 | фитинг DN06 JIC 1/2″-20 0° |
| 63 | фитинг DN08 JIC 1/2″-20 0° |
| 64 | фитинг DN08 JIC 1/2″-20 90° |
| 65 | фитинг DN08 JIC 9/16″-20 0° |
| 66 | фитинг DN08 JIC 9/16″-20 90° |
| 67 | фитинг DN10 JIC 9/16″-18 0° |
| 68 | фитинг DN10 JIC 9/16″-18 90° |
| 69 | фитинг DN10 JIC 9/16″-18 45° |
| 70 | фитинг DN10 JIC 3/4″-16 0° |
| 71 | фитинг DN10 JIC 3/4″-16 90° |
| 72 | фитинг DN12 JIC 3/4″-16 0° |
| 73 | фитинг DN12 JIC 3/4»-16 90° |
| 74 | фитинг DN12 JIC 3/4»-16 45° |
| 75 | фитинг DN12 JIC 7/8″-14 0° |
| 76 | фитинг DN12 JIC 7/8″-14 90° |
| 77 | фитинг DN12 JIC 7/8″-14 45° |
| 78 | фитинг DN20 JIC 1.1/16″-12 0° |
| 79 | фитинг DN20 JIC 1.1/16»-12 90° |
| 80 | фитинг DN20 JIC 1.1/16″-12 45° |
| 81 | фитинг DN20 JIC 1.3/16″-12 0° |
| 82 | фитинг DN20 JIC 1.5/16″-12 0° |
| 83 | фитинг DN25 JIC 1.5/16″-12 0° |
| 84 | фитинг DN25 JIC 1.5/16»-12 90° |
| 85 | фитинг DN25 JIC 1.5/16»-12 45° |
| 86 | фитинг DN25 JIC 1.5/8″-12 0° |
| 87 | фитинг DN10 ORFS 11/16″ 0° |
| 88 | фитинг DN10 ORFS 11/16″ 90° |
| 89 | фитинг DN12 ORFS 13/16″ 0° |
| 90 | фитинг DN12 ORFS 13/16″ 90° |
| 91 | фитинг DN12 ORFS 1″ 0° |
| 92 | фитинг DN16 ORFS 1″ 0° |
| 93 | фитинг DN16 ORFS 1″ 90° |
| 94 | фитинг DN20 ORFS 1.3/16″ 0° |
| 95 | фитинг DN20 ORFS 1.3/16″ 90° |
| 96 | фитинг DN20 ORFS 1.7/16″ 0° |
| 97 | фитинг DN25 ORFS 1.7/16″ 0° |
| 98 | фитинг DN25 ORFS 1.7/16″ 90° |
| 99 | фитинг Banjo 5\16″ 14мм |
| 100 | фитинг DN06 Banjo 10х1 1/8 |
| 101 | фитинг DN06 Banjo 12х1,5 |
| 102 | фитинг DKF-W с гайкой 1\4″ |
| 103 | фитинг DKF-W штуцер под пистолет 1\4″ (толстый) (11) |
| 104 | фитинг DKF-W штуцер под пистолет 1\4″ (тонкий) (10) |
| 105 | фитинг DN06 DKF-W (Г) М22х1,5 |
| 106 | тройник 1\2″ |
| 107 | штуцер DN 3\4″ BSP |
| 108 | штуцер DN38 BSP1 1\2″ 0° |
| 109 | штуцер DN06 BSP 1\4″ 0° |
| 110 | штуцер DN10 BSP3\8″ 0° |
| 111 | штуцер DN12 BSP 1\2″ 0° |
| 112 | штуцер DN16 BSP5\8″ 0° |
| 113 | штуцер DN25 BSP1″ 0° |
| 114 | штуцер DKOL 5\8″ 26х1,5 |
| 115 | штуцер DN10 DKOL 3\8″ (М18х1,5) |
| 116 | штуцер DN12 DKOL 1\2″ (М22х1,5) |
| 117 | штуцер DN20 DKOL 3\4″ (М30×2) |
| 118 | штуцер DN25 DKOL (М36×2) |
| 119 | штуцер DN08 DKOS (М18×1,5)0° |
| 120 | штуцер DN10 DKOS (М20×1,5)0° |
| 121 | штуцер DKOS24×1,5 |
| 122 | штуцер DN06 JIC 7/16″ 0° |
| 123 | штуцер DN08 JIC 1/2″ 0° |
| 124 | штуцер DN10 JIC 9/16″ 0° |
| 125 | штуцер DN12 JIC 3/4″ 0° |
| 126 | штуцер DN16 JIC 7/8″ 0° |
| 127 | штуцер DN20 JIC 1.1/16″ 0° |
| 128 | штуцер DN25 JIC 1.5/16″ 0° |
Технология использования пресс-фитингов
Соединение медных или труб из сшитого полиэтилена требует наличия следующего инструмента:
- ножницы для резки пластиковых труб (стальные изделия нарезаются с помощью болгарки);
- фаскосниматель;
- калибратор;
- рулетка, маркер;
- пресс-клещи под соответствующий профиль фитинга.
Пресс-клещи рационально использовать для соединения труб малого диаметра (до 26 мм), для обжима изделий больших размеров требуется инструмент с электроприводом — пресс-пистолет, с применением которого опрессовка фитинга занимает не более 5 секунд. Также без пресс-пистолета не обойтись если вы будете работать над соединением стальных трубопроводов, обжим которых требует повышенных усилий.
Монтаж труб из сшитого полиэтилена выполняется по следующему алгоритму:
- С помощью трубореза труба обрезается под прямым углом к своей оси (от точности среза непосредственно зависит герметичность соединения — торцевая часть трубы должна плотно прилегать к корпусу фитинга).
- На срезе трубы посредством фаскоснимателя нарезается внутренняя фаска. Овальность торца, образовавшаяся при нарезке, удаляется калибратором.
- На трубе размещается обжимная гильза фитинга, после чего труба до упора насаживается на штуцер.
- Используя клещи либо пресс-пистолет выполняется обжим гильзы.
Обжим пресс-фитинга
Если монтаж выполнен правильно, после обжима на гильзе образуются ярко выраженные кольца, которые свидетельствуют о герметичности соединения. Учитывайте, что обжим фитинга можно выполнять только один раз, если соединение имеет дефект, необходимо отрезать часть трубы, на которой закреплен пресс-фитинг, и повторить монтаж с применением нового изделия.
Особенности выбора и обзор производителей
Пресс-фитинги на рынок поставляются достаточно большим количеством производителей, они представлены в ассортименте каждой компании, реализующей трубы из сшитого полиэтилена и металлопластиковые изделия. Изучив отзывы потребителей и мнения профильных специалистов, мы выделим две фирмы — Henco и Tiemme.
Henco — бельгийская компания, один из лидеров рынка. Фирма производит пресс-фитинги двух видов — Henco PK и Henco PG. Серия PG представлена стандартными изделиями из латуни, обработанной защитным оцинкованным покрытием, тогда как пресс-фитинги PK имеют полимерный корпус из ПВДФ (поливинилденфторида). Фитинги от Henco выпускаются под трубопроводы из сшитого полиэтилена диаметром 16, 20, 26, 32 и 40 мм.
Латунные изделия могут эксплуатироваться в системах горячего водоснабжения и отопления (температурный максимум +115), тогда как пресс-фитинги из ПВДФ предназначены для трубопроводов подачи холодной воды.
Tiemme — итальянский производитель, в ассортименте которого представлены пресс-фитинги следующих серий:
- Tiemme Cobra — линейка фитингов для труб из сшитого полиэтилена;
- Tiemme 1650- пресс-фитинг для армированных металлопластиковых труб;
- Tiemme 2670 — пресс-фитинги для трубопроводов из металлопластика транспортирующих газ.
Корпус фитингов Tiemme изготавливается из латуни, гайка для обжима — из нержавеющей стали. Температурный максимум изделий составляет +95(кратковременная температура +110), они выдерживают давление до 16 Бар. Диаметры — от 15 до 63 мм.
Выбирая пресс-фитинги остерегайтесь подделок, которых на рынке достаточно много — обращайте внимание на вес (латунные фитинги массивны, низкий вес свидетельствует о том, что за латунь выдается какой-либо дешевый сплав), толщину гильзы для обжима и маркировку (буквы должны быть выгравированы, а не нанесены краской). Инструмент для монтажа фитингов — пресс-клещи также представлены в ассортименте данных компаний. Клещи от Henco (в комплекте идут насадки под пресс-фитинги диаметром 16 и 20 мм) обойдутся вам в 15 тысяч, от Tiemme — 14 тыс
рублей. Однако клещи от итальянской компании предназначены для использования с пресс-пистолетами, тогда как инструмент от Henco применяется для ручного обжима
Клещи от Henco (в комплекте идут насадки под пресс-фитинги диаметром 16 и 20 мм) обойдутся вам в 15 тысяч, от Tiemme — 14 тыс. рублей. Однако клещи от итальянской компании предназначены для использования с пресс-пистолетами, тогда как инструмент от Henco применяется для ручного обжима
Инструмент для монтажа фитингов — пресс-клещи также представлены в ассортименте данных компаний. Клещи от Henco (в комплекте идут насадки под пресс-фитинги диаметром 16 и 20 мм) обойдутся вам в 15 тысяч, от Tiemme — 14 тыс. рублей. Однако клещи от итальянской компании предназначены для использования с пресс-пистолетами, тогда как инструмент от Henco применяется для ручного обжима.
Плюсы и минусы металлопластиковых изделий
Металлопластик обладает характеристиками, которые позволяют создавать надежные системы, имеющие срок службы от 15 до 50 лет. Наружный диаметр изделий – 16-63 мм. Фитинги должны полностью соответствовать трубам по диаметру, при этом толщину стенок (2-3 мм) также необходимо учитывать.
Для внутренней разводки наиболее оптимальным является диаметр 32 мм. Подачу воды к приборам отопления чаще всего производят через более узкие изделия – от 22 мм до 24 мм.
Сращивание двух труб из металлопластика происходит посредством фитингов, которые также имеют различный диаметр, отличаются способом монтажа, назначением и конфигурацией. Материал изготовления – нержавеющая сталь и латунь
Трубопроводы из металлопластика выдерживают температуру до +95ºС (с интервальным повышением до +110ºС), поэтому их применяют для сборки систем отопления. Существует порог, при котором происходит замерзание труб – это -40ºС. Рабочее давление – 1 кПа. При снижении температуры давление может повышаться без риска разрушения системы до 2,5 кПа.
Преимущества металлопластиковых трубопроводов (при сравнении с аналогами из металла, ПВХ и полипропилена):
- Быстрый монтаж. Для соединения отдельных отрезков не требуется сварка или пайка, достаточно ключей или специального обжимного инструмента.
- Не нужно покрывать защитной краской антикоррозийным составом.
- Системы с неразъемным соединениями предназначены для монтажа в стяжку или в стены.
- Вес труб и фитингов невелик, что также облегчает монтаж различными способами.
- При монтаже получается минимум отходов.
- Защищены от блуждающих токов.
- Трубопроводы с разъемными соединениями легко ремонтировать, производить замену фитингов.
- Имеют возможность присоединения дополнительных приборов без разборки всей системы.
- С помощью специальных фитингов совмещаются с металлическими трубами.
Недостатки тоже есть, и их нужно учитывать при самостоятельной установке разводки. Стоимость МП труб достаточно высока, соответственно, и фитинги стоят дороже. Сравнить характеристики металлопластиковых и полипропиленовых труб вы сможете, ознакомившись с рекомендуемой нами статьей.
Если температура жидкости в отопительном трубопроводе постоянно поддерживается в районе максимума (+95ºС), срок службы трубопровода снижается наполовину. Полимерный слой разрушается под солнечными лучами, следовательно, трубы не должны находиться в зоне воздействия ультрафиолета.
Технология монтажа и замены фитингов
Прежде чем приступать к процедуре монтажа, стоит нарисовать подробное схематическое изображение будущей трубопроводной сети, а также подготовить весь необходимый инструмент. Первое даст четкое понимание количества труб и соединительных элементов, второе – позволит не отвлекаться на поиски и не тратить лишнее время. Из инструментов под рукой следует иметь:
- Труборез. Особый тип ножниц, позволяющих легко разрезать любые пластиковые трубы. Место среза получается ровным и строго перпендикулярным продольной оси трубы.
- Калибратор. Устройство для восстановления формы среза, который, после разрезания, может оказаться слегка смятым или сплющенным.
- Набор гаечных ключей.
- Обжимные клещи для монтажа пресс-фитингов. Сам по себе инструмент достаточно дорогой, поэтому для разового применения имеет смысл взять его в аренду.
Подготовительный этап монтажа одинаков для любых видов фитингов и включает следующие этапы:
- От бухты металлопластиковой трубы (изделия малых диаметров чаще продаются именно так) отрезаются куски требуемой протяженности. При этом учитывается небольшой (1-2 см) запас, который будет входить внутрь фитинга.
- Край отрезка внимательно осматривается, и при необходимости выравнивается.
- Снимается внутренняя и наружная фаска (для пресс-фитингов только внутренняя).
- При помощи калибратора восстанавливается геометрия обрезанного края.
Дальнейший порядок монтажа непосредственно зависит от типа фитинга.
Компрессионный фитинг:
- На подготовленный отрезок трубы надевается гайка и обжимное кольцо.
- Конец трубы до упора вставляется в фитинг.
- Далее, кольцо надвигается на фитинг.
- На резьбу фитинга накручивается гайка и затягивается двумя гаечными ключами.
Пресс-фитинг:
- На подготовленный край трубы надевается гильза, а на фитинг – прокладка.
- Труба насаживается на фитинг до упора.
- Обжимные клещи, настроенные на работу с трубой такого сечения, устанавливаются вплотную к краю фитинга, и с силой зажимаются.
- После первого зажима инструмент проворачивается на 30-40 градусов и производится повторный обжим.
- На правильно обжатом фитинге отчетливо видны две параллельные вогнутые полосы.
Монтаж пуш-фитинга производится путем проталкивания штуцера в конец трубы. Труба должна пройти до упора, что контролируется через специальные смотровые окошки в корпусе устройства. Об успешном закреплении изделия будет свидетельствовать щелчок. Конструкция пуш-фитинга допускает многократную сборку и разборку изделия.
После завершения монтажа трубопроводной системы, проводятся ее испытания, путем плавного увеличения подачи носителя. Если те или иные соединения дали течь, их необходимо подтянуть или переделать.
