Преобразователи напряжения с 12 на 220 вольт

Преимущества преобразователя напряжения 12 220

Преобразователь напряжения 12 220 представляет собой устройство, которое позволяет преобразовывать напряжение переменного тока с 12 вольт на постоянное напряжение с 220 вольт. Это позволяет использовать различные электроприборы, предназначенные для работы от сети 220 вольт, в автомобиле или на других устройствах с напряжением 12 вольт. Преобразователь напряжения 12 220 имеет ряд преимуществ, которые делают его полезным и популярным в различных областях применения.

1. Повышенная мобильность

Одним из основных преимуществ преобразователя напряжения 12 220 является его мобильность. Благодаря компактным размерам и небольшому весу устройство легко переносить и использовать в любом месте, где есть доступ к источнику питания 12 вольт, такому как автомобильная батарея. Это делает преобразователь удобным инструментом для путешествий, поездок на природу или использования в автомобиле.

2. Расширенные возможности использования

Преобразователь напряжения 12 220 позволяет использовать электроприборы, разработанные для работы от сети 220 вольт, на автомобиле или в других условиях с 12 вольтами. Это расширяет возможности использования электронных устройств и позволяет подключать их там, где бы это невозможно было сделать без преобразователя. Например, вы сможете заряжать свой ноутбук или использовать электрические инструменты в походе или на кемпинге.

3. Защита от повреждений и перегрузок

Преобразователь напряжения 12 220 обычно имеет встроенную защиту от короткого замыкания, перегрева и перегрузки. Это предотвращает возможные повреждения электроприборов при использовании преобразователя. Защитные механизмы также могут включать автоматическое отключение устройства при обнаружении сбоя в работе. Это обеспечивает безопасность при использовании преобразователя и защищает подключенные устройства от потенциальных повреждений.

4. Удобство использования

Преобразователь напряжения 12 220 обычно имеет простую и интуитивно понятную схему подключения. Для использования устройства достаточно просто подключить его к источнику 12 вольт и включить прибор, который требуется подключить. Большинство преобразователей имеют индикаторы состояния, которые позволяют контролировать работу устройства. Это делает преобразователь удобным и простым в использовании даже для непрофессионалов.

5. Экономичность

Использование преобразователя напряжения 12 220 позволяет экономить средства на покупке отдельных электроприборов, предназначенных для работы от автомобильного аккумулятора или другого источника 12 вольт. Вместо этого, благодаря преобразователю, вы можете использовать обычные устройства, разработанные для работы от сети 220 вольт. Это делает преобразователь экономически полезным и выгодным для обычного потребителя.

В итоге, преобразователь напряжения 12 220 является полезным и удобным устройством, которое обладает рядом преимуществ. Он позволяет подключать разнообразные электроприборы к источнику питания 12 вольт и использовать их в различных ситуациях. Благодаря своей мобильности, защите от повреждений, простоте использования и экономичности, преобразователь становится незаменимым инструментом во многих областях жизни.

В механике сплошных сред и классической теории поля

Аналогично вводится понятие действия в механике сплошной среды и классической теории поля. В них действие включает в себя интеграл от лагранжевой плотности, зависящей от параметров среды (поля) в каждой точке пространства и их производных по пространственным координатам и времени. Получаемые варьированием действия уравнения движения становятся уравнениями в частных производных.

Принцип стационарности действия оказался одним из самых простых способов обеспечить релятивистскую инвариантность уравнений движения — для этого достаточно, чтобы лагранжева плотность была скаляром (инвариантом) при преобразованиях системы референции, например, преобразованиях Лоренца. Из-за этого роль принципа существенно возросла в релятивистской физике. В частности, теорема Нётер, определяющая сохраняющиеся величины при временной эволюции полевых систем, относится именно к лагранжевым системам.

Надо заметить, что применение принципа стационарности действия к теории калибровочных полей (например, к электродинамике) иногда сталкивается с некоторыми специфическими проблемами, впрочем, разрешимыми.

Установка и подключение

Установка и подключение инвертора в автомобиле может потребовать некоторых навыков и знаний о электрике, но обычно она не слишком сложная. Вот подробный процесс установки и подключения инвертора:

Шаг 1: Подготовка инвертора и материалов

• приобретите инвертор, который соответствует вашим потребностям и устройствам, которые вы планируете подключать;
• убедитесь, что у вас есть необходимые инструменты и материалы, включая провода, клеммы, изоляционный материал, кусок дротика и инструменты для работы с проводами.

Шаг 2: Подготовьте автомобиль

• отключите аккумулятор автомобиля, чтобы предотвратить короткое замыкание и другие потенциальные опасности. Разъедините отрицательный (-) терминал аккумулятора;
• выберите место для установки инвертора. Оно должно быть вблизи аккумулятора, чтобы минимизировать длину проводов и потерю энергии.

Шаг 3: Установка инвертора

Установите инвертор на выбранном месте, используя винты или другие крепежные элементы. Убедитесь, что инвертор надежно закреплен и не будет двигаться во время движения автомобиля.

Шаг 4: Подключение к аккумулятору

• подключите кабель с положительной клеммой инвертора к положительному (+) терминалу аккумулятора;
• подключите кабель с отрицательной клеммой инвертора к отрицательному (-) терминалу аккумулятора.

Шаг 5: Подключение устройств

подсоедините устройства, которые вы хотите использовать, к розеткам инвертора. Убедитесь, что общая мощность подключенных устройств не превышает максимальную мощность инвертора.

Шаг 6: Изоляция проводов

Изолируйте провода с использованием изоляционного материала, чтобы предотвратить короткое замыкание и обеспечить безопасность.

Шаг 7: Проверка и включение

• перед включением инвертора убедитесь, что все провода надежно подключены и изолированы. После этого подключите отрицательный (-) терминал аккумулятора;
• включите инвертор и проверьте его работу, подключив устройство с низкой мощностью, например, зарядное устройство для смартфона. Убедитесь, что инвертор предоставляет нужное напряжение и работает корректно.

Шаг 8: Завершение установки

• после проверки работоспособности инвертора надежно закрепите провода и изоляцию, чтобы предотвратить их повреждение и обеспечить безопасность;
• можете использовать инвертор для подключения всех необходимых устройств в автомобиле.

Важно следовать инструкциям, предоставленным производителем инвертора, и обязательно соблюдать меры предосторожности при работе с электрическими устройствами в автомобиле. Если у вас нет опыта работы с электрикой, рекомендуется проконсультироваться с профессионалом или автосервисом для правильной установки инвертора

Корпус для инвертора

Первое, что нужно учесть — потери преобразования электричества, выделяющиеся в виде тепла на ключах схемы. В среднем эта величина составляет 2-5% от номинальной мощности устройства, но показатель этот имеет свойство расти из-за неправильного подбора или старения комплектующих.

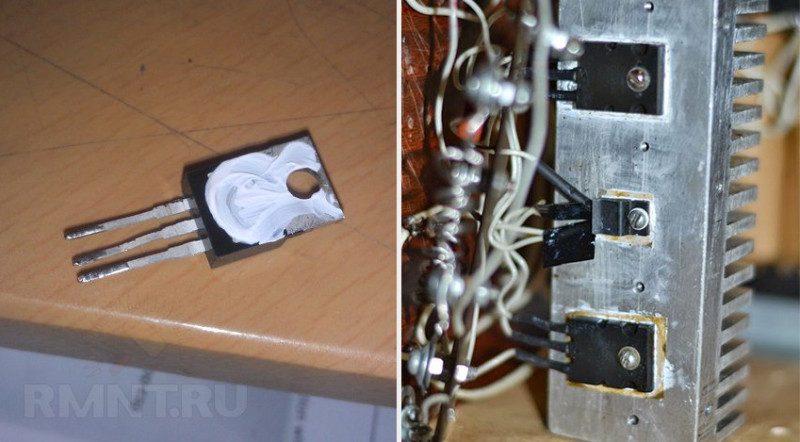

Отвод тепла от полупроводниковых элементов имеет ключевое значение: транзисторы очень чувствительны к перегреву и выражается это в быстрой деградации последних и, вероятно, их полному отказу. По этой причине основанием для корпуса должен служить теплоотвод — алюминиевый радиатор.

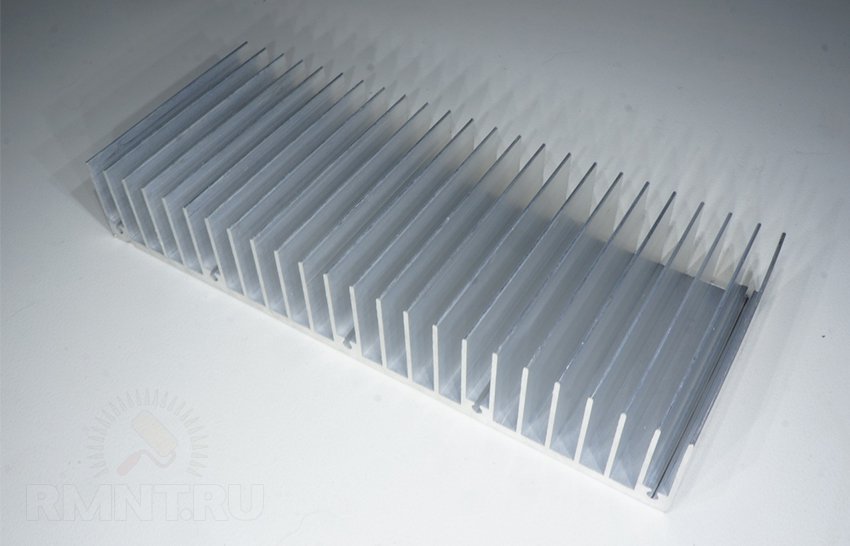

Из радиаторных профилей хорошо подойдёт обычная «расчёска» шириной 80-120 мм и длиной около 300-400 мм. к плоской части профиля винтами крепятся экраны полевых транзисторов — металлические пятачки на их задней поверхности. Но и с этим не всё просто: электрического контакта между экранами всех транзисторов схемы быть не должно, поэтому радиатор и крепления изолируются слюдяными плёнками и картонными шайбами, при этом по обе стороны диэлектрической прокладки металлсодержащей пастой наносится термоинтерфейс.

В каких сферах применяется инвертор напряжения 12 220 В

При стабильном использовании аккумуляторной батареи происходит постепенное уменьшение уровня ее заряда. Преобразователь стабилизирует напряжение, если отсутствует электричество.

Инвертор 12 220 В, сделанный своими руками, позволит провести усовершенствование инженерных сооружений в любом помещении. Значение мощности устройств, преобразующих ток, выбирают согласно от общих величин эксплуатируемых нагрузок.  Процессы потребления мощности могут быть реактивными и активными. Реактивные нагрузки не полностью потребляют полученный объем энергии, из-за чего значение полной мощности является больше ее активного значения.

Инверторы с чистыми синусоидами применяются при подключении элемента, общая мощность которого составляет 3 кВт. Значительная экономия топлива обеспечивается использованием преобразователей напряжения и мини-электростанциями.

К конструкции инвертора присоединяют такие потребители, как:

• систему сигнализации;
• отопительный котел;
• насосный аппарат;
• компьютерную систему.

Где можно использовать эти устройства?

Самый простой тип инвертора напряжения 12-220 Вольт – это источники бесперебойного питания, используемые в компьютерной технике.

Но у них есть один большой недостаток – малая мощность, аккумулятора хватает ненадолго.

А если в быту используется устройство в паре с мини-электростанцией (даже ветряного типа), то стабильное питание обеспечено. Обычно инверторы можно встретить в таких конструкциях:

1. Охранных сигнализациях.
2. Котлах отопления.
3. Насосных станциях.
4. Компьютерных серверах и прочих системах.

Другими словами, они применяются там, где необходимо постоянно наличие питающей сети 220 Вольт. Бытовые стабилизаторы напряжения – это не что иное, как инверторы.

Только в них преобразуется переменное напряжение в постоянное, стабилизируется, после чего опять повышается до 220 Вольт.

Причем с помощью электрических полупроводниковых ключей и ШИМ-модулятора получается добиться практически идеальной синусоиды.

Полезные советы

Во время покупки преобразователя следует принимать во внимание:

• Напряжение АКБ (12/24В);
• Выпускное напряжение (110/220В);
• Общую мощность загрузки;
• Подсоединение к прикуривателю либо АКБ;
• Свидетельство соотношения и регистрация согласно нормам об охране прав покупателей.

В заключении стоит отметить, что, покупая преобразователь, стоит не забывать о том, что инверторы на напряжение 12 и 24 В не являются взаимозаменимыми, если это не указано на оболочке устройства и в его руководстве использования.

Подсоединение 12-вольтного преобразователя к 24-вольтной АКБ ведет к перегреванию и оперативным поломкам основных транзисторов и прочих компонентов по причине перенапряжения.

Подсоединение 24-вольтового преобразователя к 12-вольтовой АКБ ведет к оперативному перегреванию и поломкам основных транзисторов по причине чрезмерного рабочего цикла толчков повышения электричества коллектора.

Выбор инвертора 12/220V для автомобиля на видео:

Правила установки и подсоединения

Грамотная инсталляция, подсоединение и последующее использование являются гарантией долгого и благополучного функционирования инвертора. Чтобы не разочароваться в приобретении, следуйте нижеперечисленным принципам:

• Ставить только в не влажном месте;
• Не допускать проникновения прямых солнечных лучей на устройство;
• Не ставить инвертор рядом с отопительным оборудованием;
• Не включать вблизи возгораемых предметов.

Как и любой сегодняшний прибор, инвертор для автомобиля оборудован специализированным защитным средством, защищающим его от сбоев либо неисправностей и сбоев напряжения более 12 В.

Средство автоотключения защищает от перегруженности и мгновенно активируется во время снижения напряжения. В случае КЗ прибор тоже выключится.

Разновидности преобразователей 12 на 220 вольт

Для правильного выбора, ознакомьтесь с основными видами преобразователей напряжения, представленными на рынке электротоваров:

По форме сигнала выходного напряжения

Устройства делятся на чистый синус и модифицированный синус. Разницу в форме сигнала видно на иллюстрации.

Дело в том, что преобразователи работают не так, как генераторы переменного тока. На входе в устройство подается постоянный ток определенной величины.

Сначала он преобразуется в импульсный (для обеспечения работы повышающего трансформатора), затем из полученного пульсирующего тока формируется синусоидальная кривая, привычная для большинства потребителей переменного напряжения 220 вольт.

Для получения гладкой кривой необходима дорогостоящая схема, а большинство производителей стараются предложить покупателю экономную цену.

Зарядным устройствам и блокам питания ноутбуков подойдет и модифицированная кривая. А звуковоспроизводящая аппаратура может работать с перебоями и сильными помехами. Некоторые блоки питания, например, в LED телевизорах, сильно греются при таком входном сигнале.

Имеются случаи выхода из строя блоков питания. Устройства с электродвигателями (например, компрессор холодильника или насос газового котла) также может работать со сбоями при подключении к преобразователю с модифицированным синусом.

По реализации повышающей функции. Способов получить переменное напряжение из постоянного достаточно много. Рассмотрим основные из них:

Трансформаторные преобразователи с 12 на 220

Имеют достаточно примитивную, но при этом эффективную конструкцию. Это самый простой преобразователь, который можно собрать своими руками.

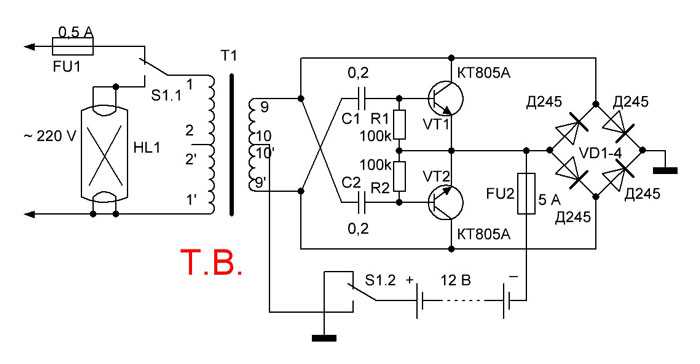

Преобразователь на 220 из трансформатора

При помощи мультивибратора постоянный ток преобразуется в импульсный, с частотой 50 Гц. Затем повышающий трансформатор преобразует напряжение до уровня 220 вольт, на выходе монтируется стабилизатор.

Недостатком такой компоновки является большой размер и невозможность получить чистый синус. Но для простейших задач (работа зарядного устройства или паяльника) вполне сгодится.

Главная задача, которую нужно решить – как намотать трансформатор для преобразователя. Подойдет тороидальный сердечник (для компактности) от любого ненужного блока питания.

Понятное дело, во вторичной обмотке витков должно быть больше в соответствие с коэффициентом повышения. Мощность подобных устройств обычно не превышает 200 Вт.

Преобразователи на задающем генераторе

Обычно для этих целей используется микросхема КР1211ЕУ1. Главная деталь преобразователя отечественного производства, поэтому ее стоимость невысокая.

После того, как генератор задаст переменное напряжение – сигнал уходит на ключи, выполненные на транзисторах IRL2505.

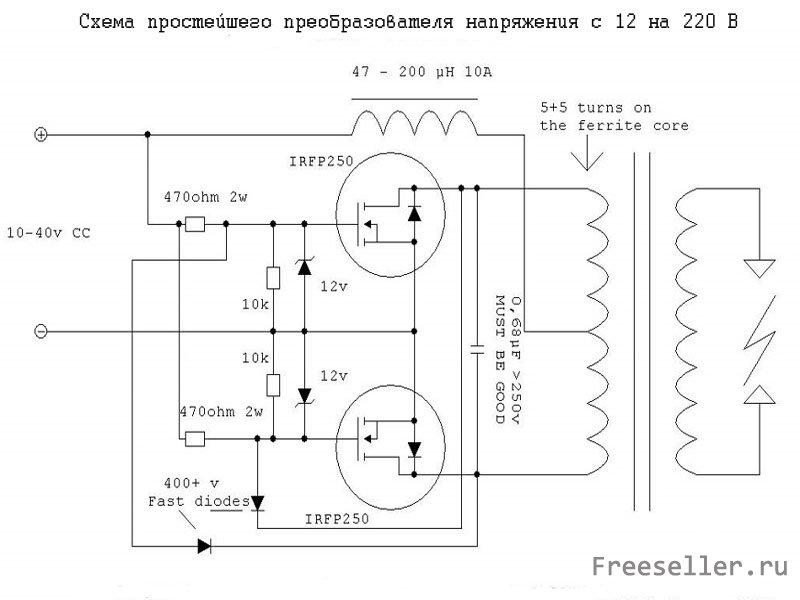

Схема преобразователя с 12 на 220

Далее подключается повышающий трансформатор, на выходе которого сформировано переменное напряжение 220 вольт. Для снижения влияния высокочастотных импульсов, которые многократно усиливаются на вторичной обмотке – установлен подавляющий конденсатор.

Мощность преобразователя может достигать 500 Вт, в зависимости от трансформатора. Его подбирают с запасом, превышающим номинал в 2,5 раза.

Нагрузка на остальные элементы не такая высокая. Например, при выходной мощности, не превышающей значение 200 Вт, ключевые транзисторы работают без радиаторов.

Более совершенными с технической точки зрения являются преобразователи на ШИМ контроллерах. Такие устройства на выходе дают чистый синус, а также имеют высокий КПД.

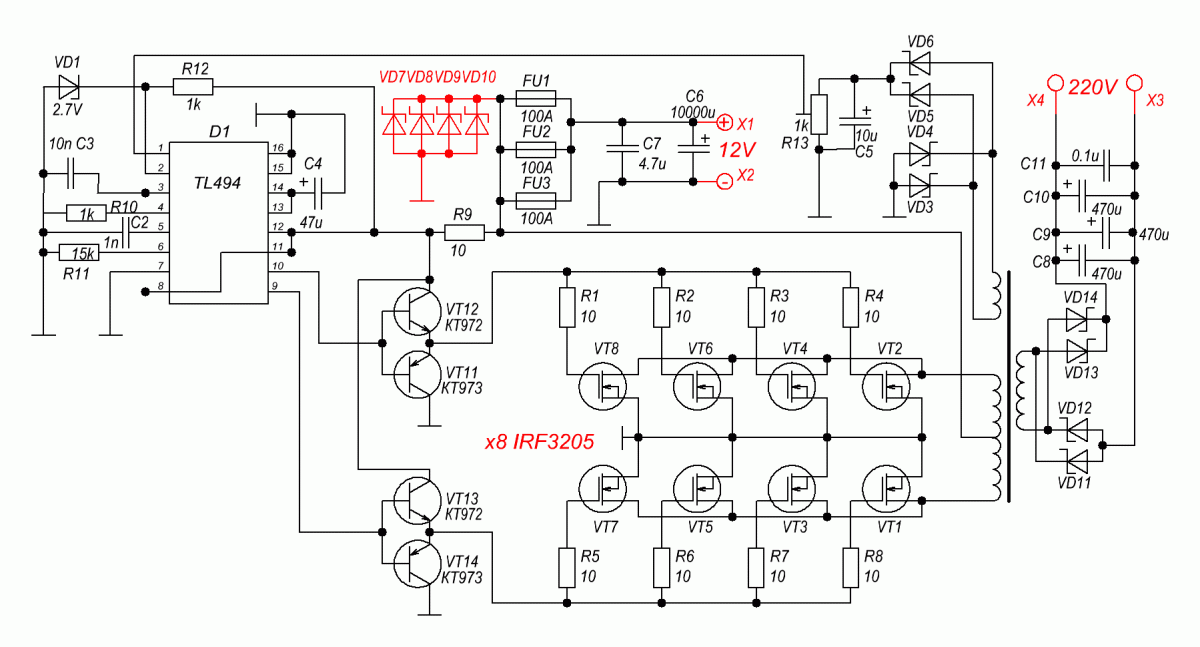

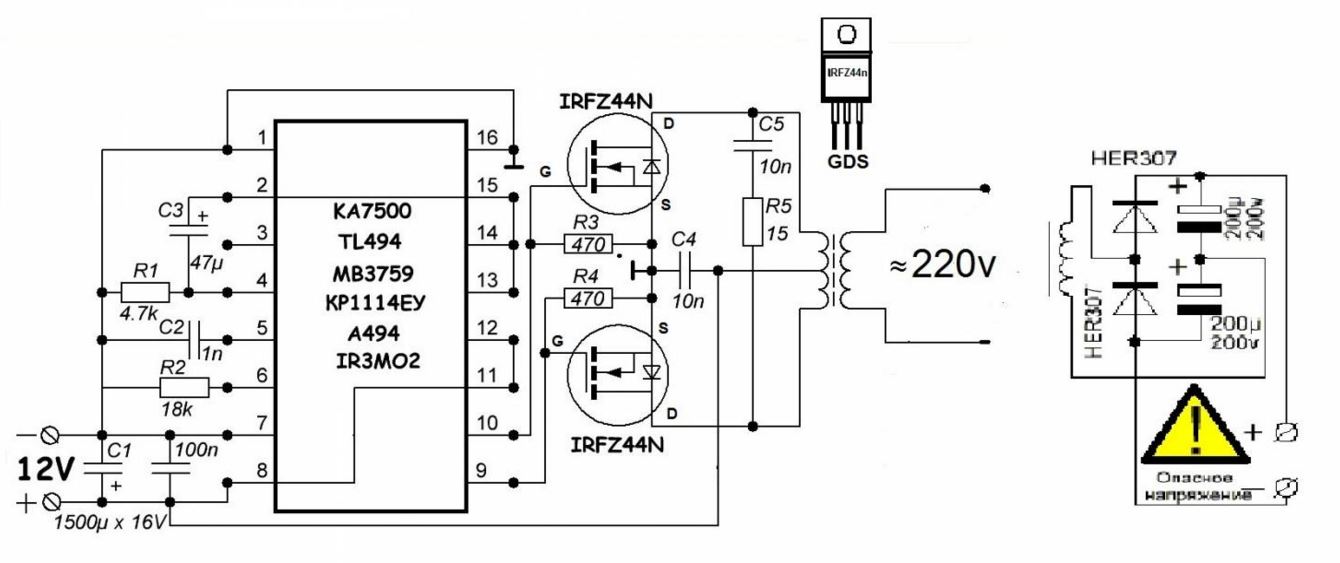

Схема преобразователя на ШИМ контроллерах

Совершенная схема позволяет создать мощные устройства (1-2 кВт) при относительно компактных размерах. Габариты определяют радиаторы охлаждения и система вентиляции. Высокая стоимость элементной базы выводит прибор из разряда бюджетных.

Однако в сравнении с промышленными образцами, экономия при самостоятельной сборке существенная. Такой преобразователь осилит и питание холодильника.

А качественная форма выходного сигнала позволит подключать требовательные потребители – телевизоры и музыкальные центры.

Однако наибольшим спросом все же пользуются компактные устройства, предназначенные для питания гаджетов поменьше. Схема преобразователя 12 220 на транзисторах доступна каждому радиолюбителю, умеющему держать в руках паяльник.

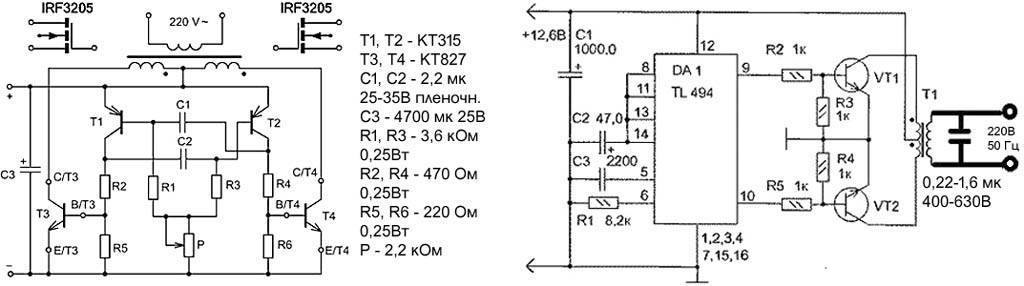

Схема преобразователя 12 220 на транзисторах

Собрав такую схему в аккуратном корпусе, можно установить ее в автомобиле, и у вас будет настоящая бортовая розетка 220 вольт.

Характеристики и выбор

При выборе автомобильного инвертора важно учитывать несколько ключевых характеристик, чтобы он соответствовал вашим потребностям и устройствам, которые вы планируете подключать. Вот некоторые из наиболее важных характеристик и советы по выбору:

Мощность (ватт): мощность инвертора определяет, сколько устройств и какие устройства вы сможете подключить. Подсчитайте общую мощность устройств, которые вы хотите использовать, и выберите инвертор с запасом мощности. Обычно инверторы предлагают мощность от 150 Вт до 3000 Вт и более

Обратите внимание, что некоторые устройства, такие как электрочайники или микроволновые печи, могут требовать высокой пусковой мощности.

Тип выходной волны: как упоминалось ранее, инверторы могут иметь модифицированные синусоиды или чистые синусоиды. Если у вас есть чувствительные устройства, выберите инвертор с чистой синусоидой

Для большинства бытовых устройств и инструментов модифицированная синусоида подойдет.

Входное напряжение: убедитесь, что инвертор совместим с напряжением вашего автомобиля, которое обычно составляет 12 Вольт. В некоторых случаях также могут быть доступны инверторы с входным напряжением 24 Вольта.

Выходные розетки: проверьте количество и тип выходных розеток на инверторе. Убедитесь, что они соответствуют вашим потребностям. Например, для подключения стандартных бытовых устройств потребуются стандартные розетки с напряжением 220 Вольт.

Защита от перегрузки и короткого замыкания: хороший инвертор должен иметь встроенные защитные функции, которые предотвращают перегрузку и короткое замыкание. Это обеспечивает безопасную работу устройства.

Вентиляция и охлаждение: инвертор может нагреваться во время работы, поэтому убедитесь, что он оборудован системой охлаждения, такой как вентиляторы, чтобы предотвратить перегрев.

Размер и портативность: если вы планируете использовать инвертор в разных местах или вне автомобиля, выберите компактную и портативную модель.

Бренд и надежность: выбирайте известные бренды, которые предоставляют гарантию на свои устройства и имеют положительные отзывы от пользователей.

Сертификации: проверьте, что инвертор соответствует стандартам безопасности и имеет соответствующие сертификаты, такие как CE (соответствие стандартам Европейского союза) или UL (соответствие стандартам США).

Выбор правильного инвертора зависит от ваших конкретных потребностей и бюджета. Не забывайте о том, что мощность и тип выходной волны являются ключевыми параметрами, которые следует учитывать при покупке.

Особенности тиристорного управления

Тиристоры в качестве коммутирующих элементов характеризуются тем, что могут использоваться исключительно в качестве ключей. Каталог номенклатуры тиристоров отличается тем, что большинство элементов в нем не требует постоянной подачи управляющего сигнала. Здесь используется свойство тиристоров сохранять открытое состояние после снятия управления. Запирание происходит только тогда, когда ток через элемент снижается ниже определенного уровня, или происходит смена полярности напряжения на аноде и катоде.

Не дожидаться смены полярности или уменьшения тока можно, применяя специальные запираемые тиристоры, которые запираются путем подачи сигнала на управляющий электрод.

Любой тиристорный преобразователь отличается высоким уровнем искажения формы напряжения. Также в момент переключения возникают импульсы электромагнитных помех, для уменьшения уровня которых требуется использование дополнительных схемных решений (коммутация в момент перехода напряжения через нуль, установка помехоподавляющих фильтров).

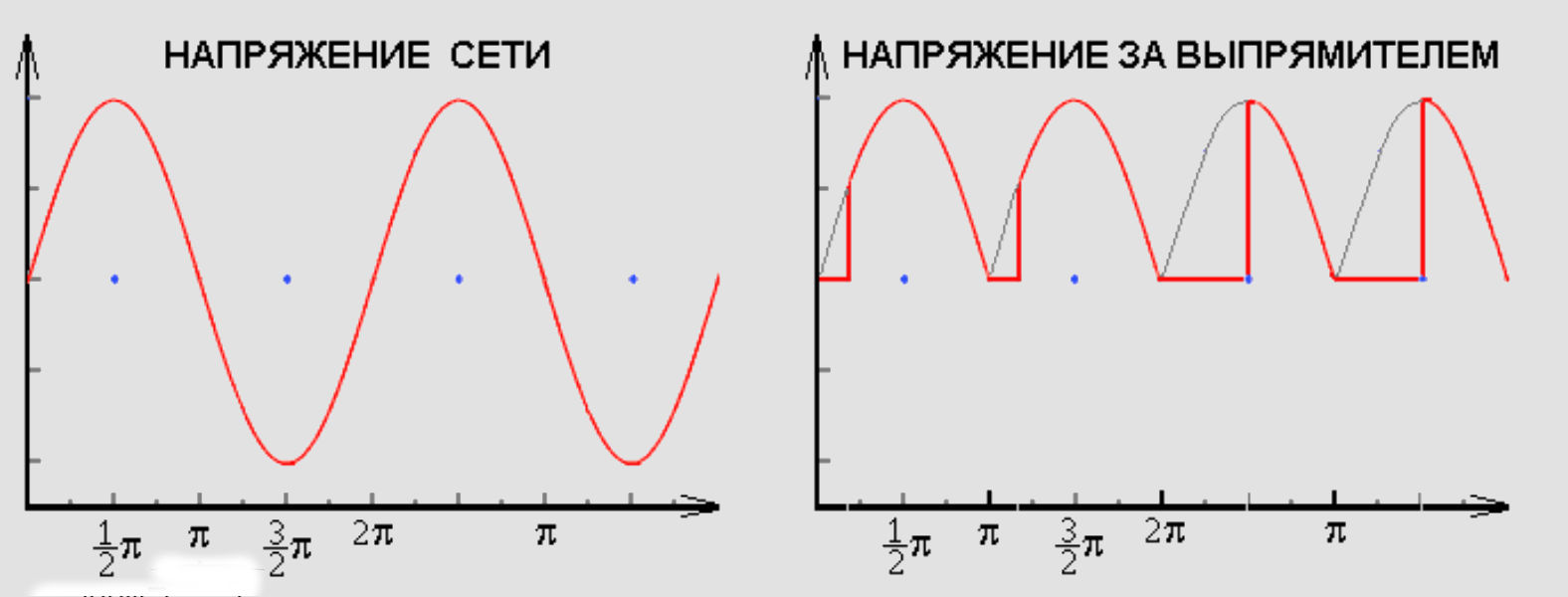

Искажение формы сигнала

Преобразователь 12 в 220 Вольт в машину: какой лучше выбрать из представленных на рынке — обзор вариантов

Сейчас на рынке дополнительного оборудования для автомобилей широко представлены разнообразные инверторы 12/220 Вольт. Перед их приобретением следует, прежде всего, определиться для каких целей вы будете его использовать, какие конкретные электроприборы будете подключать.

Далее необходимо подсчитать или определить мощность потребления таких устройств. Если вы планируете одновременно снабжать электроэнергией несколько устройств, мощности надо суммировать.

Как  заявляет производитель, преобразователь напряжения  ALCA 313100  12/220В имеет номинальную мощность 150 Вт, а пиковую — 300 Вт.

Учитывая невысокую стоимость устройства (порядка 2000 рублей), не следует рассчитывать на его европейское происхождение. Питание производится от разъема прикуривателя. В характеристиках устройства указаны максимальные входные параметры – 12В/15 Ампер. Нетрудно посчитать максимальную мощность, перемножив 12 на 15: чуть более 180 Ватт. То есть при пиковой нагрузке 300 Вт входные цепи могут не выдержать. Кроме этого, обычно прикуриватель имеет по цепи питания предохранитель номиналом 15 – 20 Ампер. Поэтому при подключении более мощных преобразователей он часто выходит из строя.

Вообще, не стоит выбирать модели мощных преобразователей с питанием от разъема прикуривателя: это ненадежно и опасно — может воспламениться электропроводка, не рассчитанная на мощную нагрузку!

Герметичный автомобильный инвертор  Сибконтакт ИС2-12-300Г имеет номинальную мощность 300 Ватт.

Он подключается к электрооборудованию автомобиля отдельной проводкой. Лучше это сделать непосредственно от аккумуляторной батареи через предохранитель номиналом 30 – 40 Ампер.

Герметичность устройства является плюсом с точки зрения минимизации рисков попадания внутрь его влаги и посторонних предметов. Однако при этом значительно уменьшается вентиляция элементов преобразователя, при постоянной мощной нагрузке он перегревается.

Видео — обзор автомобильного инвертора Сибконтакт ИС2-12-300Г:

https://youtube.com/watch?v=Lk8WArBRO18

Такой преобразователь может обеспечить питание ноутбука, бытовых электроприборов, электродвигателей небольшой мощности. Форма выходного напряжения приближается к синусоидальной, это большой плюс.

Кроме этого, Сибконтакт ИС2-12-300Г имеет защиту от перегрузок, переполюсовки, тепловую защиту, защиту от полного разряда АКБ, режим энергосбережения. Стоимость преобразователя порядка 4000 рублей.

Более мощный автомобильный инвертор AcmePower AP-DS600 (600 Ватт) может запитывать электроинструмент небольшой мощности (лобзик, дрель и др.) Он удобен для работы в полевых условиях, проведении выездных мероприятий.

Форма сигнала выходного напряжения – модифицированная (ступенчаиая) синусоида. Имеет необходимые защиты по питанию и перегреву. КПД – более 90%, стоимость – более 4000 рублей.

AVS Energy IN-1500W мощностью 1500 Ватт предназначен для питания чуть более мощных электроустановок и оборудования.

Однако продавцы инвертора AVS Energy IN-1500W не рекомендуют долговременно нагружать устройство потребителями мощностью более 800 Ватт.

Пользователи, которые испытали работу этого инвертора также отмечают, что заявленные 1500 Вт данный автомобильный инвертор «не держит».

Видео — об автомобильном преобразователе напряжения AVS Energy IN-1500W:

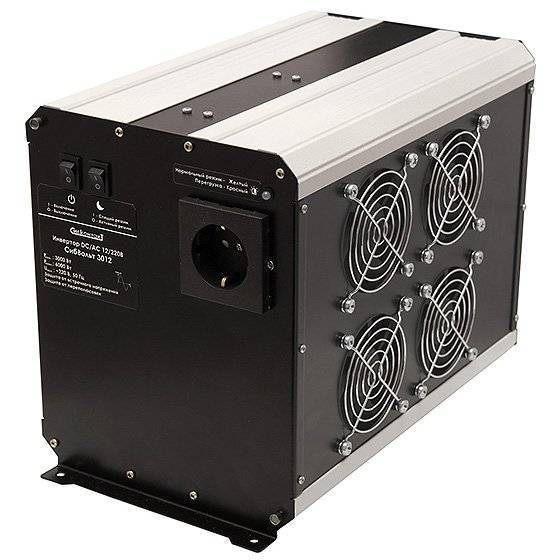

Супермощный инвертор Сибвольт 3012 (3000 Ватт) предназначен для питания практически любого оборудования. Он имеет синусоидальный сигнал, соответственно, высокую стоимость – более 33000 рублей. Масса преобразователя около 7 килограммов.

В продаже есть преобразователи мощностью 5000 Ватт и более.

При работе таких устройств на максимальной мощности в цепях питания протекают токи порядка 200 – 400 Ампер. Такой ток потребляет во время запуска двигателя стартер. Поэтому провода электропитания и клеммы преобразователя должны быть не менее мощными, чем стартерные.

При токе нагрузки 250 Ампер (мощность преобразователя около 3000 ватт) аккумуляторная батарея емкостью 100 Ампер-часов разрядится минут за 20. Это следует учитывать, планируя использовать преобразователь для решения задач энергообеспечения.

Источник питания для питания портативных и карманных приемников

Бестрансформаторный источник питания (рис. 23) предназначен для питания портативных и карманных приемников от сети переменного тока напряжением 220 В. Следует учитывать, что этот источник электрически не изолирован от питающей сети. При выходном напряжении 9В и токе нагрузки 50 мА источник питания потребляет от сети около 8 мА.

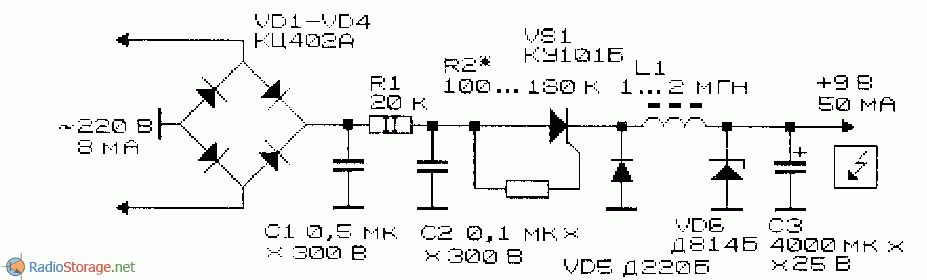

Рис. 23. Схема бестрансформаторного источника питания на основе импульсного преобразователя напряжения.

Сетевое напряжение, выпрямленное диодным мостом VD1 — VD4 (рис. 23), заряжает конденсаторы С1 и С2. Время заряда конденсатора С2 определяется постоянной цепи R1, С2. В первый момент после включения устройства тиристор VS1 закрыт, но при некотором напряжении на конденсаторе С2 он откроется и подключит к этому конденсатору цепь L1, C3.

При этом от конденсатора С2 будет заряжаться конденсатор C3 большой емкости. Напряжение на конденсаторе С2 будет уменьшаться, а на C3 — увеличиваться.

Ток через дроссель L1, равный нулю в первый момент после открывания тиристора, постепенно увеличивается до тех пор, пока напряжения на конденсаторах С2 и C3 не уравняются. Как только это произойдет, тиристор VS1 закроется, но энергия, запасенная в дросселе L1, будет некоторое время поддерживать ток заряда конденсатора C3 через открывшийся диод VD5. Далее диод VD5 закрывается, и начинается относительно медленный разряд конденсатора C3 через нагрузку. Стабилитрон VD6 ограничивает напряжение на нагрузке.

Как только закрывается тиристор VS1 напряжение на конденсаторе С2 снова начинает увеличиваться. В некоторый момент тиристор снова открывается, и начинается новый цикл работы устройства. Частота открывания тиристора в несколько раз превышает частоту пульсации напряжения на конденсаторе С1 и зависит от номиналов элементов цепи R1, С2 и параметров тиристора VS1.

Конденсаторы С1 и С2 — типа МБМ на напряжение не ниже 250 В. Дроссель L1 имеет индуктивность 1…2 мГн и сопротивление не более 0,5 Ом. Он намотан на цилиндрическом каркасе диаметром 7 мм.

Ширина обмотки 10 мм, она состоит из пяти слоев провода ПЭВ-2 0,25 мм, намотанного плотно, виток к витку. В отверстие каркаса вставлен подстроечный сердечник СС2,8х12 из феррита М200НН-3. Индуктивность дросселя можно менять в широких пределах, а иногда и исключить его совсем.

Виды преобразователей

Все преобразовательные инверторы 12В в 220В, условно подразделяют на два основных вида:

1. Синусоида модифицированная. В блоках питания с мощностью до 12В существуют незначительные отклонения от нормативов напряжения. Данный фактор не имеет какого-либо влияния на подпитку обычных бытовых устройств, работающих при 220В. Однако применять изделие не рекомендуется при необходимости использования измерительной или медицинской техники.
2. Со стабильной синусоидой. Работают без отклонений от стандартизированных параметров, все значения выдаются со строгой точностью. Считается оптимальным вариантом для применения любого вида техники 220В.

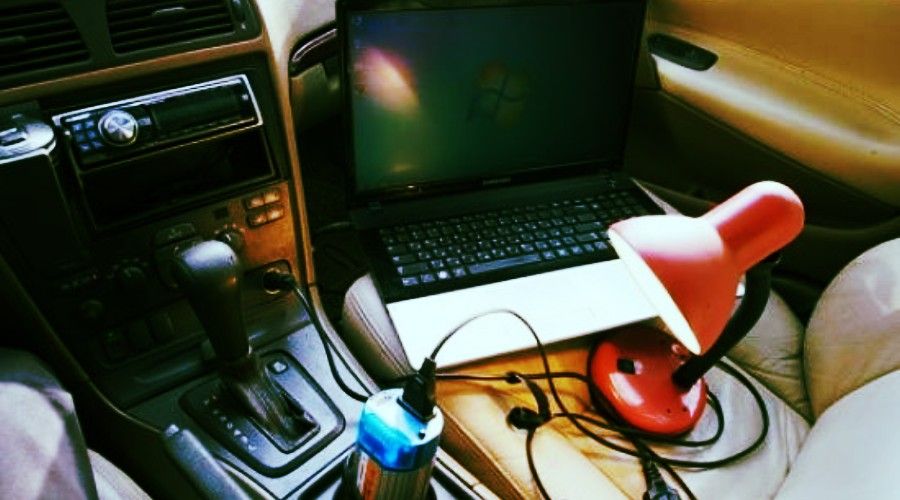

Питание бытовых приборов на 220 Вольт от автомобильного инвертора 12 Вольт

Также инвертор 12-220В классифицируется по показателям мощности:

• Модификация 100 Вт — функционирует непосредственно от прикуривателя, способна выдерживать маленькие нагрузки. В большей степени используются для заряда бытовых устройств.
• 100-1500 Ватт – распространенный вид, обладающий широким рядом применения. Питание производится от автомобильного аккумулятора. Комплектация предусматривает наличие проводов, зажимов и других вспомогательных аксессуаров.
• Свыше 1500 Вт – используется для мощной электротехники, такой как микроволновая печь, утюг и другое энергозатратное оборудование.

Важно отдать предпочтение такому варианту, у которого запас мощности будет превышать значение бытовых агрегатов. Зачастую заявленные производителем параметры немного ниже существующих

Популярные модели

Из всего многообразия инверторов потребители отдают предпочтение следующим моделям:

STURM AW98A03

Номинальная мощность прибора – 240 Вт. Отключение происходит при нагрузке более 360 Вт (30 А). Оснащается прочным корпусом и защитой от перегрева, перенапряжения и короткого замыкания. Прост в обращении, управление осуществляется одной кнопкой. Выдаёт изменённую синусоиду. Стоимость – около 2500 руб.

МАП «ЭНЕРГИЯ» 900

Мощность – 900 Вт (отключение происходит при достижении 1300 Вт). Оснащается цифровым дисплеем и большим набором разнообразных настроек и функций. Может использоваться в качестве ЗУ для автомобильного АКБ. Средняя стоимость – 28000 руб.

TBS POWERSINE PS600-12

Прибор с пультом ДУ, активным охлаждением и высоким КПД (92%). Корпус выполнен из стали. Нагрузка – до 500 Вт. Чистая синусоида. Защита от слишком высокого и слишком низкого входного напряжения. Стоимость – около 26000 руб.

MEANWELL 12/220V 1500W

Может работать от прикуривателя, аккумулятора или солнечных батарей. Отличается высокой мощностью и небольшими габаритами. Стоит порядка 7000 руб. Выдаёт чистую синусоиду.

RITMIX RPI-6010 CHARGER

Сочетает в себе функции выпрямителя, зарядного устройства для автомобильной АКБ и автономного источника питания. Стоит порядка 5000 руб.

MOBILEN SP-150

Мощность – 150 Вт. На выходе оснащается разъёмом USB и обычной розеткой. Имеется защита от перегрузки. Включается в прикуриватель. Стоимость – около 1000 руб.

LUXEON IPS-2000S

Мощность – до 1 кВт. Чистая синусоида. Высокий уровень защиты. КПД – 90%. Ремонтопригодность. Стоимость – от 8000 руб.

Итоги

Автомобильные инверторы всегда пригодятся в дороге. С их помощью можно дать «жизнь» таким приборам как бритва, дрель, фен, нетбук или ноутбук, струйный принтер, болгарка или даже микроволновая печь. В длительной поездке или при путешествии за город такая функциональность будет очень кстати

Главное — проявить максимальное внимание при выборе и постараться найти ту «золотую середину» по мощности и функциональности, которая устроит в решении конкретных задач. При этом не стоит гнаться за мощностью, если к преобразователю планируется подключать только маломощные приборы. Главное — ориентироваться на надежность, стабильность выходного напряжения и наличие соответствующих защит

Главное — ориентироваться на надежность, стабильность выходного напряжения и наличие соответствующих защит.
