Предохранительный клапан сброса давления газа: разновидности устройств + ориентиры выбора

Предохранительно-запорные клапаны ПКН и ПКВ

1 — штуцер; 2, 4- рычаги; 3, 10- штифты; 5 — гайка; 6 — тарелка; 7, 8 — пружины; 9 — ударник; 11 — коромысло; 12- мембрана

В открытом положении клапан удерживается рычагом , который фиксируется в верхнем положении за штифт крючком анкерного рычага; ударник с помощью штифта упирается в коромысло и удерживается в вертикальном положении.

Импульс конечного давления газа через штуцер подается в подмембранное пространство клапана и оказывает противодавление на мембрану. Перемещению мембраны вверх препятствует пружина. Если давление газа повысится сверх нормы, то мембрана переместится вверх и соответственно переместится вверх гайка. Вследствие этого левый конец коромысла переместится вверх, а правый опустится и выйдет из зацепления со штифтом. Ударник, освободившись от зацепления, упадет и ударит по концу анкерного рычага. Вследствие этого рычаг выводится из зацепления со штифтом, и клапан перекроет проход газа. Если давление газа понизится ниже допустимой нормы, то давление газа в подмембранном пространстве клапана становится меньше усилия, создаваемого пружиной, опирающейся на выступ штока мембраны. В результате мембрана и шток с гайкой переместятся вниз, увлекая конец коромысла вниз. Правый конец коромысла поднимется, выйдет из зацепления со штифтом и вызовет падение ударника.

Рекомендуется следующий порядок настройки. Сначала клапан настраивают на нижний предел срабатывания. Во время настройки давление за регулятором следует поддерживать несколько выше установленного предела, затем, медленно снижая давление, убедиться, что клапан срабатывает при установленном нижнем пределе. При настройке верхнего предела необходимо поддерживать давление немного больше настроенного нижнего предела. По окончании настройки нужно повысить давление, чтобы убедиться, что клапан срабатывает именно при заданном верхнем пределе допустимого давления газа.

Схема обвязки шкафной ГРУ с ПЗК ПКК-40М

а — принципиальная схема: 1 — входной штуцер; 2 — входной клапан; 3 — фильтр; 4 — штуцер для манометра; 5 — клапан ПКК-40М; 6 — регулятор РД-32М (РД-50М); 7 — штуцер замера конечного давления; 8 — выходной клапан; 9 — сбросная линия встроенных в регуляторы предохранительных клапанов; 10 — импульсная линия конечного давления; 11 — импульсная линия; 12 — штуцер с тройником; 13 — манометр; б — разрез клапана ПКК-40М: 1, 13 — клапаны; 2 — штуцер; 3, 11 — пружины; 4 — резиновое уплотнение; 5, 7 — отверстия; 6, 10 — мембраны; 8 — пусковая пробка; 9 — импульсная камера; 12 — шток

Для открытия клапана отвинчивают пусковую пробку, после чего импульсная камера клапана сообщается с атмосферой через отверстие. Под действием давления газа мембрана, шток и клапан перемещаются вверх, при этом, когда мембрана находится в крайнем верхнем положении, отверстие в штоке клапана прикрывается резиновым уплотнением и поступление газа из корпуса в импульсную камеру прекращается. Затем пусковую пробку завинчивают. Через открытый клапан газ поступает на регуляторы давления и по импульсной трубке — в камеру. Если давление газа за регуляторами повысится сверх установленных пределов, то мембрана, преодолевая упругость пружины, переместится вверх, в результате чего отверстие, прикрытое ранее резиновым уплотнением, откроется. Верхняя мембрана, поднимаясь, упирается своим диском в крышку, а нижняя под действием пружины и массы клапана со штоком опускается вниз, и клапан закрывает проход газа.

Клапан предохранительно-запорный КПЗ (рисунок ниже) устанавливается перед регулятором давления газа. Его верхний предел срабатывания не должен превышать номинальное рабочее давление после регулятора более чем на 25%, а нижний предел срабатывания в правилах не установлен, так как эта величина зависит от потерь давления в подводящем газопроводе и от диапазона регулирования.

Виды предохранительных клапанов

Данные элементы защиты классифицируют по-разному.

	Принцип работы	Высота подъёма затвора	Способ открытия затвора	Способ нагружения золотника
1	Прямого действия	Малоподъёмные	Пропорциональные	Пружинные
2	Непрямого действия	Полноподъёмные	Двухступенчатые	Рычажно-газовые
3				Импульсные

Пружинные – самые распространённые, используются для котельных небольшого размера. Они имеют простую и надёжную конструкцию и возможность лёгкой регулировки рабочего давление в системе. Также из преимуществ можно выделить низкую стоимость.Рычажные предохранительные устройства не пользуются особой популярностью, потому что, в основном, модельный ряд представлен диаметрами от 50 мм. Их используют в промышленной сфере.Импульсные устройства используют на паровых котлах с давлением больше 39 кгс/кв.см (3,9 МПа). На каждый котел устанавливают, как минимум, по 2 шт. (контрольный и рабочий).Малоподъёмные имеют высоту подъёма затвора от 5% от диаметра седла, поэтому имеют низкую пропускную способность. Из достоинств можно выделить: несложную конструкцию, доступную цену.

Малоподъемный и полноподъемный

В полноподъёмных затвор поднимается на высоту не менее 25% диаметра седла. Их относят к двухступенчатым. Характеризуются большой пропускной способностью, высокой стоимостью и сложной конструкцией.

Полноподъёмные защитные устройства имеют колокол. Его задача состоит в том, чтобы помочь затвору достигнуть полного подъёма. Полноподъёмные используют, в основном, в тех системах, в которых среда сжимается. Пропорциональные открывают затвор соразмерно увеличению давления и объём сбрасываемой среды пропорционально увеличивается с подъемом затвора. Эти защитные устройства применяют для воды и других жидких сред.

Из преимуществ использования пропорционального клапана можно выделить:

• открытие затвора согласно необходимости;
• лёгкую конструкцию;
• низкую стоимость;
• автоматически возникают колебания.

Недостаток двухступенчатых устройств – автоколебание затвора. Причина этого – превышение типоразмера или переменный аварийный расход среды.

Газовые фильтры

а – угловой сетчатый; б – волосяной: 1 – корпус; 2 – крышка; 3 – сетка; 4 – прессованное волокно; 5 – кассета

Кассета фильтра оказывает сопротивление потоку газа, что вызывает перепад давлений до фильтра и после него. Повышение перепада давления газа в фильтре более 10 ООО Па не допускается, так как это может вызвать унос волокна из кассеты.

Чтобы уменьшить перепады давления, кассеты фильтра рекомендуется периодически очищать (вне здания ГРП). Внутреннюю полость фильтра следует протирать тряпкой, смоченной в керосине.

В зависимости от типа регуляторов и давления газа применяют различные конструкции фильтров.

На рисунке ниже показано устройство фильтра, предназначенного для ГРП, оборудованного регуляторами РДУК. Фильтр состоит из сварного корпуса с присоединительными патрубками для входа и выхода газа, крышки и заглушки. Со стороны входа газа внутри корпуса приварен металлический лист, защищающий сетку от прямого попадания твердых частиц. Твердые частицы, поступающие с газом, ударяясь в металлический лист, собираются в нижней части фильтра, откуда их периодически удаляют через люк. Внутри корпуса имеется сетчатая кассета, заполненная капроновой нитью.

Предохранительные сбросные клапаны

Клапаны предохранительные сбросные

Предохранительно–сбросной клапан (ПСК или КПС) сбрасывает давление в газопроводной магистрали за счет выброса части газа в атмосферу или отводящий трубопровод, тем самым осуществляя защитную функцию оборудования системы. Предохранительный сбросной клапан газа ПСК широко используются не только в газопроводах низкого, среднего и высокого давления, но и в тепловых сетях и на других объектах. Эта разновидность газовой арматуры принадлежит к типу закрытой в эксплуатационном состоянии. Срабатывание предохранительно сбросного клапана, установленного за регулятором, происходит при кратковременном росте давления в газопроводе выше установленного значения. После достижения давления на контролируемом участке номинальной величины клапан ПСК закрывается в автоматическом режиме.

Предохранительно-сбросные клапаны газа: классификация

Предохранительные сбросные клапаны ПСК по конструктивному признаку подразделяют на мембранные и пружинные.

Сбросные клапана газа пружинного типа снабжаются устройством, которое обеспечивает им эффективное открытие и возможность продувки рабочих полостей для недопущения примерзания или прилипания золотника к седлу клапана.

Эластичная мембрана как главный элемент конструкции предохранительных сбросных клапанов мембранного типа является чувствительным к изменению давлений элементом, который и определяет большинство преимуществ подобного типа ПСК. На золотник мембранных предохранительно–сбросных клапанов возлагается только выполнение запорных функций (в отличие от пружинных клапанов). Чувствительность мембран мембранных ПСК позволяет обеспечить более точную настройку величины реагирования (для предохранительных клапанов газа не должна превышать 15% от величины установленного рабочего давления). За счет этого мембранные предохранительно-сбросные клапаны как более чувствительные обладают более высоким спросом и спектром применения (к примеру, в газораспределительных сетях низкого давления).

Маркируется предохранительный сбросной клапан ПСК по диаметру проходного сечения его канала (в мм).

Как купить сбросной предохранительный клапан

Купить сбросной предохранительный клапан, цена и технические характеристики которых приведены в нижеследующей таблице, возможно как отдельный элемент, так и в составе собранных на его основе регуляторов давления газа.

Советы напоследок

Если вы живо интересуетесь безопасностью котельной и надежной работой отопительного оборудования, то рекомендуем при покупке арматуры хорошенько изучить ассортимент. Дело в том, что на рынке появляются новые полезные продукты, которые невозможно обозреть в рамках данной статьи, а вам они могут пригодиться.

Эксплуатационный момент. Отслеживайте состояние предохранительных клапанов, чтобы вовремя засечь срабатывание и разобраться в причинах. Устройства для теплового сброса направляйте в канализационную воронку с разрывом струи – неожиданный плеск воды в котельной и мокрые следы дадут понять, что имела место аварийная ситуация.

Источник

Конструкция и принцип действия клапана

Предохранительный сбросной клапан (ПСК) состоит из следующих элементов:

• корпуса устройства, который изготавливается из латуни, бронзы или иных материалов, инертных к коррозии и проходящей среде;
• мембраны, которая под избыточным давлением воздействует на пружину, открывая проход;
• крышки корпуса, штока и иных дополнительных элементов, обеспечивающих корректность работы основного механизма;
• двух отводов, один из которых предназначается для соединения с основной веткой трубопроводной магистрали, а второй – с аварийной веткой, в которую при необходимости будет сброшена рабочая среда.

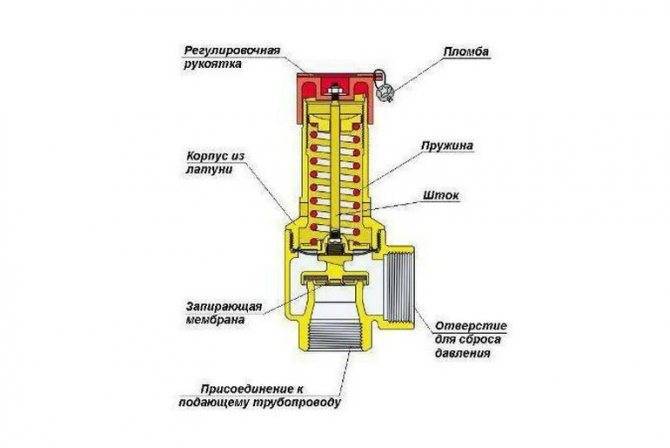

Основные рабочие элементы предохранительного клапана

Принцип работы предохранительного клапана и устройство арматуры представлены на видео.

Настройка предохранительных клапанов

Проверка предохранительных клапанов проходит в несколько этапов:

1. Настройка давления, которое устанавливается немного выше предельного рабочего давления.
2. Проверка напора при открытии, оно не должно превышать минимальное. Соответствует нормальному режиму работы. Настроить давление в пружинном предохранительном клапане можно с помощью вращения регулирующего винта, который сжимает пружину. Рычажной настраивается изменением массы груза.
3. Проверка полного открытия и закрытия.

Настройку можно не проводить для предохранительных устройств, в которых давление фиксируется заводом изготовителем.
Предохранительный клапан можно считать готовым к эксплуатации, если обеспечена воздухо- и водонепроницаемость, хорошо открывается и закрывается затвор, давление начала открытия и закрытия имеют отклонения в пределах допустимого для данного вида (смотреть паспорт устройства).

После всех манипуляций по настройке обязательно следует пломбировка, присвоение номера и нанесение его на корпус защитного устройства (или на табличку, приваривается она к корпусу клапана на ней указывается: место монтажа, давление), составить эксплуатационную карточку или технологический паспорт.

Правила монтажа и настройки

Запланировав самостоятельный монтаж предохранительного клапана для отопления, следует заранее подготовить набор инструментов. В работе не обойтись без разводных и гаечных ключей, крестовой отвертки, пассатижей, рулетки, силиконового герметика.

Прежде чем начать работу, нужно определить подходящее для монтажа место. Предохранительный клапан рекомендуют крепить на подающем трубопроводе недалеко от выходного патрубка котла. Оптимальное расстояние между элементами – 200-300 мм.

Все компактные бытовые предохранители оснащены резьбой. Чтобы добиться полной герметичности при накручивании, необходимо уплотнить трубу паклей или силиконом. ФУМ-ленту использовать нежелательно, так как она не всегда выдерживает критически высокую температуру

В нормативной документации, которой комплектуется каждый прибор, процесс монтажа обычно расписан пошагово.

Некоторые ключевые правила установки неизменны для всех типов клапанов:

• если предохранитель монтируется не в составе группы безопасности, рядом с ним ставится манометр;
• в пружинных клапанах ось пружины должна иметь строго вертикальное положение и располагаться под корпусом устройства;
• в рычажно-грузовом оборудовании рычаг размещают горизонтально;
• на участке трубопровода между отопительным оборудованием и предохранителем не допускается монтаж обратных клапанов, кранов, задвижек, циркуляционного насоса;
• для предотвращения повреждений корпуса при вращении клапана, нужно подбираться ключом с той стороны, где осуществляется навинчивание;
• сливная трубка, отводящая теплоноситель в канализационную сеть или обратную трубу, подключается к выходному патрубку клапана;
• выходной патрубок подводится к канализации не прямиком, а с включением воронки или приямка;
• в системах, где циркуляция жидкости происходит по естественной схеме, предохранительный клапан ставится в наивысшей точке.

Условный диаметр прибора подбирается на основании разработанных и утвержденных Гостехнадзором методик. В решении этого вопроса разумнее обращаться за помощью к профессионалам.

Если такой возможности нет, можно попробовать воспользоваться специализированными онлайн-программами для расчета.

Для снижения гидравлических потерь во время давления среды на тарелку клапана монтаж аварийного оборудования выполняется с уклоном к котельной установке

На регулировку клапана влияет вид прижимной конструкции. В пружинных приспособлениях есть колпачок. Предварительное сжатие пружины настраивается путем его вращения. Точность регулировки у этих изделий высокая: +/- 0,2 атм.

В рычажных устройствах настройки выполняются посредством наращивания массы или передвижения груза.

После 7-8 срабатываний в установленном аварийном устройстве изнашивается пружина и тарелка, вследствие чего может нарушиться герметичность. В таком случае целесообразно заменить клапан на новый.

Необходимые инструменты и материалы

Для монтажа клапана понадобятся:

• разводной ключ;
• фум — лента или пакля;
• специальная паста для герметизации мест соединения.

Ход работ

Каждое изделие, предназначенное для спуска избыточного давления, укомплектовано инструкцией по монтажу, которую следует внимательно изучить до начала работ. Перед установкой также нужно выполнить отключение водонагревателя от сети и слить из него воду. Клапан должен быть размещён на холодном водопроводе до запорного крана. Последовательность монтажа клапана следующая:

• разметка места установки;
• удаление части трубы размером, соответствующим длине корпуса устройства;
• нарезка резьбы на концах труб:
• покрытие резьбовой части паклей или фум-лентой;
• накручивание клапана на резьбу труб;
• подключение к другому патрубку трубку, ведущую в канализационную систему.
• затягивание резьбового соединения с помощью разводного ключа;
• герметизация места соединения специальной пастой;
• настройка прибора, в соответствии с паспортными значениями (при необходимости).

Почему может подтекать клапан

Клапан сброса давления в отопительной системе может подтекать по разным причинам. В некоторых ситуациях это допустимый естественный процесс, в других случаях протечка говорит о неисправности прибора.

Подтекание клапана защиты может быть вызвано следующими причинами:

1. Повреждением герметичного резинового стакана, диска в результате многократного использования. Если при ремонте деталь на замену не удастся обнаружить в продаже или она не входит в комплектацию, придется менять прибор полностью.
2. В пружинных видах открывание бокового спускного патрубка происходит постепенно, при пограничных значениях давления или кратковременных скачках клапан может частично срабатывать и капать, что не говорит о его неисправности.
3. Подтекание могут вызвать неправильная настройка или неисправности расширительного бака — повреждение его мембраны, выход воздуха через разгерметизированный корпус или испорченный ниппель. В этом случае возможны резкие скачки давления в результате гидроударов, вызывающие периодическое кратковременное вытекание теплоносителя через предохранительный клапан.
4. Причина подтекания некоторых регулируемых клапанов – просачивание жидкости по штоку через верх во время срабатывания.
5. Если на отводном патрубке создается противодавление выше порога срабатывания прибора, также происходит протечка.

Внешний вид, стоимость некоторых марок спускных клапанов

Предохранительный клапан паровых котлов призван защищать их от превышения давления в системе, вызванного разными факторами, и является обязательным элементом при эксплуатации данного вида оборудования. В продаже имеется широкий ряд предохранительных устройств от китайских, отечественных и европейских производителей, отличающихся относительно невысокой стоимостью. При покупке рациональные выбрать защитную группу из нескольких приборов, куда дополнительно входят манометр и воздушный спускной клапан.

Виды и конструкции

Клапаны сбросного типа подразделяются на две основные группы:

• прямого действия, открывающиеся только под воздействием на него давления внутренней среды. К ним относятся устройства, используемые для предотвращения образования чрезмерного давления в масляных и топливных системах;
• непрямого действия, использующие посторонний источник давления Они более подходят для жидкостных и воздушных систем.

В зависимости от особенностей конструкции и принципа действия делятся на четыре вида.

С выносным датчиком

Прибор оборудован пружинным механизмом и штоком, приводящимся в движение основными или резервными мехами. На них в момент перегрева воды оказывает воздействие термочуствительная жидкость, поднимающаяся по капиллярной трубке из колбы датчика.

При срабатывании устройства шток открывает тарелку для движения теплоносителя. К подающей магистрали и к канализации для сброса лишней воды в корпусе клапана предусмотрены два патрубка.

Комбинированные с подпиткой системы

Представляют собой тип предохранительной арматуры в системах отопления, которая способна выполнять сразу 3 функции:

• сбрасывать перегретый теплоноситель из бака котла по сигналу выносного датчика;
• эффективно охлаждать теплогенератор;
• автоматически подпитывать систему отопления холодной водой.

Шток подобного изделия оснащён двумя тарелями, которые могут одновременно открывать 2 прохода: один для сброса закипающего теплоносителя, другой для подачи холодной воды.

Модели представленные на следующем фото имеют тройной выход. Они встраиваются в трубопровод перед отопительным прибором или бойлером. Для сброса среды используется нижний патрубок, для присоединения водопровода и магистрали подпитки предназначены два верхних патрубка.

Пружинные

В подобных устройствах золотник приводится в движение под действием силы сжатия рабочей пружины. Настройки одного и того же клапана можно откорректировать при замене пружины разного типа, которые входят в его комплект.

Ряд моделей имеют дополнительно вмонтированный в корпус рычаг, осуществляющий ручной подрыв. С его помощью можно вручную продувать клапан для проверки его общего технического состояния или выпускать часть рабочей среды.

Так как пружина в большинстве случаев находится под воздействием внутренней рабочей среды, то для устройств, которые работают с агрессивными веществами, её покрывают защитным слоем полимера. Такие модели изделий имеют уплотнения по штоку по типу сальникового или сильфонного устройства.

Рычажно-грузовые

Основной узел механизма клапана данного типа составляет рычаг с подвешенным на нём утяжелителем. На срабатывание устройства влияет вес груза и длина плеча рычага до места, где он размещён. Чем он массивнее и чем дальше находиться от штока, тем при более высоком давлении срабатывает сбросник.

Чтобы обеспечить полную герметизацию седел большого размера потребуется использование более тяжёлого груза, а это может привести к достаточно сильному уровню вибрации всего устройства. В таких случаях применяют клапаны, у которых сечение сброса среды образовано двумя параллельными сёдлами. В корпусе такого устройства также установлены два затвора, функционирующих параллельно. Такая конструкция снижает массу утяжелителя и длину рычагов и положительно влияет на увеличение темпа работы агрегата.

Выбор

Осуществляя выбор предохранительного клапана, следует учитывать некоторые параметры:

p, blockquote 31,0,0,0,0 —>

диапазон значений, при которых происходит срабатывание клапана (важно учесть параметры вашей системы отопления и исходя из них подобрать устройство); разновидность клапана — открытый/закрытый (если речь идет об открытом, то здесь теплоноситель будет выводиться в атмосферу, при использовании закрытого — в обратный трубопровод); допустимая высота, на которую поднимается тарелка ( этот показатель подбирается исходя из пропускной способности). Прежде чем приобретать и устанавливать предохранительный клапан, следует учесть технические составляющие вашей системы отопления: мощность котла и максимально допустимое давление среды в трубопроводе

Прежде чем приобретать и устанавливать предохранительный клапан, следует учесть технические составляющие вашей системы отопления: мощность котла и максимально допустимое давление среды в трубопроводе.

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Как подобрать предохранительный клапан

При выборе ПСК следует учитывать:

• конструктивные особенности клапанов;
• пропускную способность;
• размеры и технические характеристики трубопроводной арматуры.

Основные конструкции ПСК и их преимущества

В зависимости от конструктивных особенностей все предохранительные клапаны подразделяются на два вида:

1. пружинные механизмы. Устройство клапанов данного вида наиболее простое, что способствует увеличению срока службы арматуры. В основе клапан располагается пружина, которая и срабатывает при повышении давления в системе отопления (газо- или водоснабжения). Пружинный клапан должен быть дополнен специализированным устройством для принудительного срабатывания, что позволяет исключить возможность «залипания» запорного узла арматуры;

Предохранительный клапан с рабочим механизмом в виде пружины

1. мембранные механизмы. В отличие от предыдущего вида арматура данного вида дополнительно оснащается мембраной, которая является чувствительной деталью. Мембрана подает сигнал о наличии повышенного давления на пружину и только после этого происходит открытие арматуры.

ПСК с дополнительным чувствительным элементом

Виды клапанов по пропускной способности

По пропускной способности клапаны подразделяются:

• на малоподъемные механизмы. Пропускная способность увеличивается пропорционально увеличению давления в системе. Как правило, это происходит медленно в течение определенного промежутка времени. Опускание запорного элемента после аварийного срабатывания также производится медленно, что снижает герметичность системы. По этой причине не рекомендуется устанавливать малоподъеменые клапана на газовый трубопровод;
• на полноподъемные механизмы. В отличие от предыдущего вида срабатывание арматуры происходит резко, непосредственно при достижении критического уровня давления. Так же резко клапан и закрывается после нормализации учетного показателя.

Размеры и характеристики арматуры

При определении основных параметров предохранительного клапана требуется учитывать:

• диаметр (условный проход арматуры) и габаритные размеры;
• тип присоединения устройства (фланцевое или муфтовое);
• класс герметичности (ГОСТ 9544-2005);
• возможность настройки и ее диапазон (настройка является одним из важнейших параметров выбора и зависит от технических данных трубопровода);
• параметры контролируемого давления.

Основными видами ПСК являются устройства с диаметром 25 мм и 50 мм. Технические характеристики арматуры приведены в таблице.

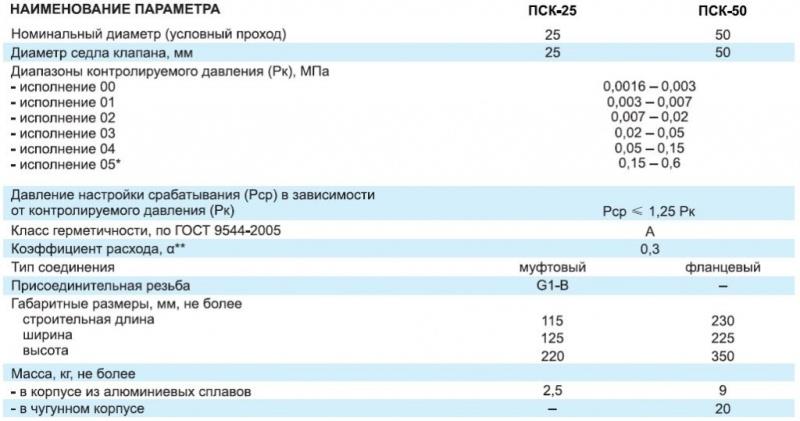

Технические характеристики ПСК 25 и ПСК 50

После выбора клапанов проводится проверка срабатывания устройства и только после этого можно приобретать и устанавливать арматуру.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Предохранительный клапан

Название прибора говорит само за себя. Основная его функция — это сброс непредвиденных нагрузок, которые могут возникнуть при тех или других обстоятельствах. Плюс дополнительно регулировка потока теплоносителя.

Кстати, устанавливать его можно на любом участке трубопровода

При этом важно не место, а удобство обслуживания, если такая необходимость вдруг возникнет

Виды предохранительных клапанов

• Самый простой вариант — это муфтовые предохранители из латуни. Конструкция их проста — с двух сторон нарезана резьба, а клапан представляет собой подпружиненный шток с прокладкой из EPDM. Это прямоточная модель, клапан которой открывается под давлением потока теплоносителя. Обратное давление перекрывает магистраль. Это один из самых дешевых приборов, но служит он очень долго, что проверено временем.
• Есть еще один латунный вариант, но с более сложной конструкцией, где трубы подключаются в перпендикулярных плоскостях. Здесь используется шток и пружина из нержавеющей стали. Устанавливают его непосредственно после циркуляционного насоса. Принцип действия такого устройства достаточно прост. Давление теплоносителя сдавливает пружину, которая начинает давить на шток. Тот открывает канал, через который теплоноситель выдавливается наружу из системы, спасая ее от разрывов труб и других элементов. Кстати, максимальная температура, которую может выдерживать клапан, составляет 120С.
• Существует большое количество разновидностей обратных клапанов, которые также входят в группу предохранительных. Их основная функция — не дать осуществиться противотоку теплоносителя, если в системе вдруг падает давление.

Есть несколько основных видов — дисковые, шаровые, флажковые и прочие. Но все они делятся на подпружиненные и беспружинные. С первыми все понятно — там основной упор делается на силу противодействия пружины. Второй вид — это когда возврат запорного элемента происходит под действием собственной массы.

Трехходовые клапаны. Этот вид запорной арматуры устанавливается в отопительные системы, где предусмотрены низкотемпературные контуры. К примеру, когда в схеме есть конденсационный котел. В настоящее время производители выпускают такой вид клапанов с ручным переключением или с электрическим. Во втором случае необходимо подключать прибор к сети переменного тока напряжением 220 вольт.

Трехходовые клапаны

Давайте подробнее остановимся на трехходовых клапанах, потому что потребители редко с ними сталкиваются, и многим они просто неизвестны. В их конструкции три отверстия — два выходных и одно входное. Поток теплоносителя регулируется заслонкой, которая может быть в виде штока или шара. Вращательное движение перераспределяет поток движущейся жидкости.

Мы уже упоминали о конденсационных котлах, но трехходовые клапаны используются не только в этих системах. Очень часто их применяют, когда от одного нагревательного котла работают разные системы отопления. К примеру, «теплые полы» и обычные радиаторы. Понятно, что для теплого пола не нужно нагревать теплоноситель до очень высокой температуры. Но что делать, если котел один, и греет он горячую воду до стандартной для всей системы температуры?

В этом случае трехходовой клапан выполняет сразу несколько функций:

• Во-первых, он разделяет участки.
• Во-вторых, разграничивает плотность потока по ветвям.
• В-третьих, с его помощью происходит смешивание теплоносителя из магистрали подачи и обратки, до того как последний будет подан в систему отопления «теплый пол». То есть в половое отопление вода будет поступать с более низкой температурой, чем на радиаторы.

Несколько рекомендаций. Берите модель с сервоприводом. Это избавит вас от необходимости постоянного контроля над температурой теплоносителя. Подобное устройство является автоматическим и работает от датчика, вмонтированного в низкотемпературный контур. Изменение температуры влечет за собой срабатывание запорного устройства, которое открывает или закрывает подачу воды из обратной магистрали. Так что все просто.

И последнее. Сервопривод может входить в комплектацию клапана или продаваться в качестве отдельного элемента. А сами клапаны изготавливают из стали, чугуна или латуни. Последние используются в системах отопления жилых помещений.
