Как подключить понижающий трансформатор с 220 на 12 вольт?

Как выбрать понижающий трансформатор

В первую очередь необходимо смотреть на его мощность и исполнение. Мощность обязана быть с запасом, то есть больше суммарной потребляемой мощности подключаемых светильников.

Чтобы определить суммарную мощность, достаточно сложить все мощности ламп и/или иных приборов, которые планируется подключить. К полученному результату накиньте еще 20% для запаса.

Пример.
Допустим, имеется 5 лампочек мощностью по 10Вт и 5 лампочек по 15Вт. Суммарная мощность все сети освещения будет 125Вт, прибавим еще 20% и получим 150Вт. Таким образом, нам необходимо купить понижающий трансформатор 220/12В мощностью не менее 150Вт. Посещаем магазин, находим наиболее близкую мощность более 150 и покупаем.

При его монтаже на улице, потребуется устройство пылевлагозащищенного исполнения (лучше в корпусе из нержавеющей стали). Между тем, при большом расстоянии до светильников необходимо располагать трансформатор на улице. Это связано с падением напряжения на кабеле большей длинны.

Протяженность кабельной линии от источника до ламп обязана быть не более 3-5 метра. В случае если это расстояние увеличить, то в кабеле появятся большие потери (провод начнет греться).

Для количественной оценки падения напряжения в кабеле можно воспользоваться простой формулой:

W
– суммарная мощность всех потребителей, подключенная к данному проводу, Вт;

V
– напряжение источника тока, как правило, 12В или 24В;

L
– длина провода, м;

S
– площадь сечения провода, мм²;

ρ
– значение удельного электрического сопротивление, для меди это примерно 0,018 Ом·мм²/м, для алюминия – 0,0295 Ом·мм²/м;

Для количественной оценки падения мощности на проводах можно воспользоваться следующей формулой:

Если эта мощность получится слишком большой, то, единственное верное решение для уменьшения потерь – это увеличить сечение проводника, иначе останется только гадать, что случится раньше – возгорание проводов или выход из строя светильников.

Но в том случае, когда удаленность потребителей до источника питания небольшое, трансформатор целесообразнее поставить в помещении, в непосредственной близости от источника питания 220 В – например, около щитка или в щите (на сегодняшний день производители изготавливают понижающие трансформаторы с креплением на DIN-рейку).

Понижающие трансформаторы на дин рейку легко устанавливаются в распределительные щиты и при этом в зависимости от модели занимают места всего от 2 до 6 модулей. Первичная обмотка у них электрически отделена от вторичной, что обеспечивает дополнительную защиту для людей. Имеется защита от перегрузок, выполненная на тепловое реле.

Наиболее замечательный и популярный пример, для наглядной схемы подключения – это подключение экономной системы освещения. Она необходима для реализации схемы освещения с меньшими показателями напряжения, чем классические 220 В. Чаще всего используются 12-вольтные галогенные лампы, которые применяют как в открытых, так и во встроенных светильниках.

Общая схема подключения со светильниками достаточно легка в исполнении и изображена на рисунке.

Понижающий трансформатор подключается через выключатель. Далее к нему параллельно подключаются светильники, при этом его роль заключается в снижении напряжения со стандартных 220 Вольт до 12 Вольт, требуемых для питания точечных галогеновых светильников.

Проверка подключения

После того, как вы подключили трансформатор напряжения 220 В на вход и получили выходное напряжение 12 В, необходимо проверить правильность подключения и работу устройства. Для этого выполните следующие шаги:

1. Убедитесь, что все соединения сделаны правильно и надежно закреплены.
2. Проверьте, что входное напряжение на трансформаторе соответствует указанному значению (в данном случае 220 В).
3. Измерьте выходное напряжение с помощью мультиметра. Для этого подключите красный провод мультиметра к выходу трансформатора, а черный провод – к земле.
4. Установите мультиметр в режим измерения напряжения постоянного тока (В постоянное) и проверьте значение напряжения на выходе трансформатора.
5. Сравните измеренное значение с ожидаемым (в данном случае 12 В). Они должны совпадать или быть очень близкими друг к другу.
6. Проверьте, что выходное напряжение стабильно и не меняется при изменении нагрузки или других факторов.

Если вы обнаружили какие-либо проблемы в работе трансформатора или несоответствие значений напряжения, рекомендуется обратиться к специалисту или провести дополнительные проверки для выявления и устранения возможных неисправностей.

Понижающие трансформаторы и их принцип работы

Чтобы понизить напряжение поступающего тока используют понижающие автотрансформаторы, а, чтобы повысить – повышающие. Это абсолютно безопасные бытовые устройства, которые нужны, если у вас на производстве или дома высокое напряжение в основной сети. А также, чтобы сохранить работу домашних электроприборов. Если же у вас в сети 385 вольт, а домашняя автоматика работает на 220, то вам нужен однофазовый или трёхфазовый понижающий трансформатор. Если вам будет интересно, тогда можете прочесть про импульсный трансформатор.

Трехфазовые и двухфазовые устройства выполняют такие функции:

1. Электрическую изоляцию. Это является обязательным условием, если у вас повышенный уровень опасности и поражения током.
2. Распределение тока между потребителями.
3. Могут использоваться для измерения ампер т вольт.

Обязательно нужно помнить, что для трехфазной сети нужно подбирать двух фазный преобразователь, а для двухфазной – однофазный.

Принцип работы с 220 на 12 В

Самый простой трансформатор состоит из двух катушек провода с различным числом витков. Одна катушка — она называется первичной — подключается к источнику переменного тока, в роли которого обычно выступает бытовая электросеть.

Как известно, проводник, по которому протекает переменный ток, становится генератором электромагнитного поля, а если он еще и смотан в катушку, то поле получается более плотным. При этом поскольку ток является переменным, то и электромагнитное поле получается таким же.

Далее в строгом соответствии с законом электромагнитной индукции генерируемое первичной катушкой переменное электромагнитное поле наводит во вторичной катушке ЭДС

Важно понимать, что ЭДС появляется именно при изменении количества или интенсивности силовых линий, пронизывающих проводник

Принцип работы преобразователя напряжения

То есть, либо поле должно быть постоянно изменяющимся (такое поле и называют переменным), либо проводник должен в нем двигаться (именно это происходит в электрогенераторах). Отсюда вывод: если первичную катушку подключить к источнику постоянного тока, трансформатор функционировать не будет.

Чтобы первичная катушка имела высокую индуктивность, а также для сосредоточения магнитного потока внутри катушек, их наматывают на сердечник из ферромагнитной стали.

При отсутствии такого сердечника подключенный к бытовой сети трансформатор не только не будет функционировать, но и попросту сгорит.

То, как изменится напряжение на выходе трансформатора, зависит от соотношения числа витков в катушках. Если во вторичной катушке их меньше, напряжение окажется пониженным, при этом оно будет во столько же раз меньше входного напряжения, во сколько число витков во вторичной катушке меньше, чем в первичной. То есть, к примеру, если первичная катушка состоит из 2 тыс. витков, а вторичная — из 1 тыс. витков, и при этом на первичную катушку подается напряжение в 220 В, то во вторичной появится ЭДС в 110 В.

Преобразователь напряжения

Соответственно, чтобы преобразовать напряжение с 220 В до 12 В, число витков во вторичной катушке должно быть в 220/12 = 18,3 раза меньше, чем в первичной.

Поскольку мощность от одной катушки другой передается почти в полном объеме (доля потерь зависит от КПД трансформатора), а мощность представляет собой произведение напряжения на силу тока (W = U*I), то с силой тока в катушках наблюдается противоположная картина: во сколько раз уменьшится напряжение во вторичной катушке, во столько же раз сила тока в ней будет больше, чем в первичной.

Следовательно, вторичную катушку в понижающем трансформаторе нужно мотать более толстым проводом, чем первичную.

Инструкция по безопасному подключению понижающего трансформатора

1. Приступая к подключению понижающего трансформатора, убедитесь, что вы имеете все необходимые инструменты и компоненты: сам трансформатор, кабель, разъемы, защитные переключатели, изоляционная лента и т.д.

2. Проверьте, что и вы и ваше оборудование находитесь в сухом и безопасном месте. Убедитесь, что вы выполнили все необходимые меры безопасности, включая отключение электропитания и использование защитных очков и перчаток.

3. Найдите место для установки понижающего трансформатора. Оно должно быть вблизи источника питания и обеспечивать надежное крепление трансформатора к стене или другой поверхности.

4. Подключите кабель к источнику электропитания. Убедитесь, что провода правильно подключены к фазе и нулевому проводнику. В случае сомнений, проконсультируйтесь с электриком.

5. После подключения кабеля, подключите другой конец к клеммам понижающего трансформатора, учитывая правильную полярность. Обычно, красный провод подключается к клемме «Плюс» (+), а синий — к клемме «Минус» (-).

6. Подключите нагрузку к выходным клеммам понижающего трансформатора, убедившись в правильном соответствии полярности. Убедитесь, что все соединения надежны и безопасны.

7. Включите защитные переключатели и проверьте работу понижающего трансформатора. Убедитесь, что его выходное напряжение соответствует ожидаемому значению и что все подключения не нагреваются и не выходят из строя.

Следуя этой инструкции, вы сможете безопасно подключить понижающий трансформатор и использовать его для питания низковольтного оборудования или устройств.

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?
Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.
Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.
Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

• Коррозия и наличие ржавчины на сердечнике;
• Перегрев и нарушение изоляции;
• Межвитковое короткое замыкание;
• Деформация корпуса, обмоток и сердечника
• Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.
Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Как проверять электронные трансформаторы?

На самом деле, чтобы разобраться с причиной поломки не нужно обладать огромным багажом знаний, достаточно иметь под рукой мультиметр (стандартный китайский, как на рисунке №2) и знать, какие цифры должен выдавать на выходе каждый из компонентов (конденсатор, диод и т.д.).

Рис 2: Мультиметр.

Мультиметр может измерить постоянное, переменное напряжение, сопротивление. Также он может работать в режиме прозвонки. Желательно, чтобы щуп мультиметра был обмотан скотчем, (как на рисунке №2), это убережёт его от обрывов.

Чтобы правильно производить прозвонку различных элементов трансформера рекомендую всё-таки выпаивать их (многие пытаются обойтись без этого) и исследовать отдельно, поскольку в противном случае показания могут быть неточными.

Диоды

Нельзя забывать, что диоды прозваниваются только в одну сторону. Для этого мультиметр устанавливается в режим прозвонки, красный щуп прикладывается к плюсу, чёрный к минусу. Если всё в норме, то прибор издаёт характерный звук. При наложении щупов на противоположные полюса не должно происходит вообще ничего, а если это не так, то можно диагностировать пробой диода.

Транзисторы

При проверке транзисторов, их также нужно выпаивать и прозванивать переходы база-эмиттер, база-коллектор, выявляя их проходимость в одну, и в другую сторону. Обычно, роль коллектора в транзисторе выполняет задняя железная часть.

Обмотка

Нельзя забывать проверять обмотку, как первичную, так и вторичную. Если возникают проблемы с определением того, где первичная обмотка, а где вторичная, то помните, что первичная обмотка даёт большее сопротивление.

Конденсаторы (радиаторы)

Ёмкость конденсатора измеряется в фарадах (пикофарадах, микрофарадах). Для его исследования тоже используется мультиметр, на котором выставляется сопротивление в 2000 кОм. Положительный щуп прикладывается к минусу конденсатора, отрицательный к плюсу. На экране должны появляться всё возрастающие цифры вплоть до почти двух тысяч, которые сменяются единицей, что расшифровывается как бесконечное сопротивление. Это может свидетельствовать об исправности конденсатора, но лишь в отношении его способности накапливать заряд.

Ещё один момент: если в процессе прозвонки возникла путаница с тем, где расположен «вход», а где «выход» трансформатора, то нужно просто перевернуть плату и на обратной стороне на одном конце платы вы увидите небольшую маркировку «SEC» (второй), которой обозначается выход, а на другом «PRI» (первый) — вход.

Подключение ламп к трансформатору

Для создания простой системы освещения ламп на 12В потребуются следующие элементы:

1. Одноклавишный выключатель. Для установки выключателя внутри ванной следует выбирать модель устройства с защитой от влаги не ниже IP X3, а лучше — IP X4, где Х — степень защиты от пыли (в данном случае может быть любой), а цифра — степень защиты от влаги. Показатель 3 означает защиту от брызг, которые летят под углом до 60°, 4 — стойкость к всесторонним брызгам и каплям.
2. При вынесении выключателя за границы помещения с повышенной влажностью тип выключателя не имеет значения, но проводку следует осуществлять скрытым способом согласно требованиям правил устройства электроустановок (ПУЭ).
3. Распределительная коробка. Используется для упрощения последующего ремонта или переоборудования системы освещения. В условиях ванной комнаты лучше всего использовать модели с защитой от пыли и влаги не ниже IP55.
4. Импульсный трансформатор 220 12 вольт. Как уже упоминалось ранее, данное устройство используется для преобразования напряжения сети с 220 до 12В.
5. Система освещения с галогенными лампами. Все лампы подключаются к трансформатору параллельно клеммам устройства с маркировкой Output («Выход»). Подсоединение производится при помощи отдельных медных проводов, сечение которых составляет не менее 1,5 мм 2 . Чтобы добиться равномерного свечения всех ламп, следует выбирать провода со строго одинаковыми сечением и длиной.

Электрические провода, подключенные к выключателю, подводят к распределительной коробке, где их соединяют с кабелями, подключенными к входным клеммам трансформатора

При этом важно соблюдать цветовую маркировку кабелей, так как это облегчит будущий возможный ремонт или переоборудование системы освещения. От трансформатора посредством клемм выхода провода параллельно подключают к галогенным лампам, соблюдая одинаковую длину и сечение отдельных проводов

Существуют и другие, более сложные схемы подключения системы освещения. Например, при парном количестве ламп их разбивают на две группы, каждую из которых подключают к отдельному трансформатору. В результате получаем две относительно независимые группы светильников. При выходе из строя трансформатора в одной части системы вторая продолжает полноценно функционировать. Еще одно преимущество такого способа подключения состоит в том, что стоимость двух отдельных трансформаторов невысокой мощности может оказаться даже ниже, чем цена одного мощного устройства.

Похожим образом, имея два трансформатора, легко осуществить подключение к двухклавишному выключателю, что позволит управлять двумя независимыми друг от друга половинами системы освещения.

Характеристики подключения

Рассмотрим основы того, как рассчитать, подключить понижающий трансформатор 220 36

Важно подключать катушки аппарата в строгом соответствии с их назначением с учетом потребностей в конкретной ситуации. В зависимости от того, куда подключена нагрузка и 220В, устройство будет понижающим или бустерным. А неправильное совмещение контактов обмотки приведет к быстрому пробою ТН (перегрев, короткое замыкание)

А неправильное совмещение контактов обмотки приведет к быстрому пробою ТН (перегрев, короткое замыкание).

ТН подключен параллельно нагрузке, он предназначен для преобразования входного напряжения с определенным соотношением, которое, если упрощенно, равно отношению витков. Когда их количество в первичном (сети) меньше, чем во вторичном, то значение на выходе уменьшается. Повышающий ТВ, с другой стороны, имеет больше витков, чем вторичная обмотка (катушка нагрузки). Следует отметить, что с увеличением нагрузки коэффициент коэффициент уменьшается, на что также влияет сечение проводов обмотки.

Для сложных изделий количество витков больше 2, каждая со своим коэффициентом трансформации, одни уменьшаются, другие увеличиваются. Любой трансформатор может работать в реверсивном режиме: когда на обмотку нагрузки подается переменное напряжение, мы получаем его на выходе первичной обмотки с таким же коэффициентом преобразования.

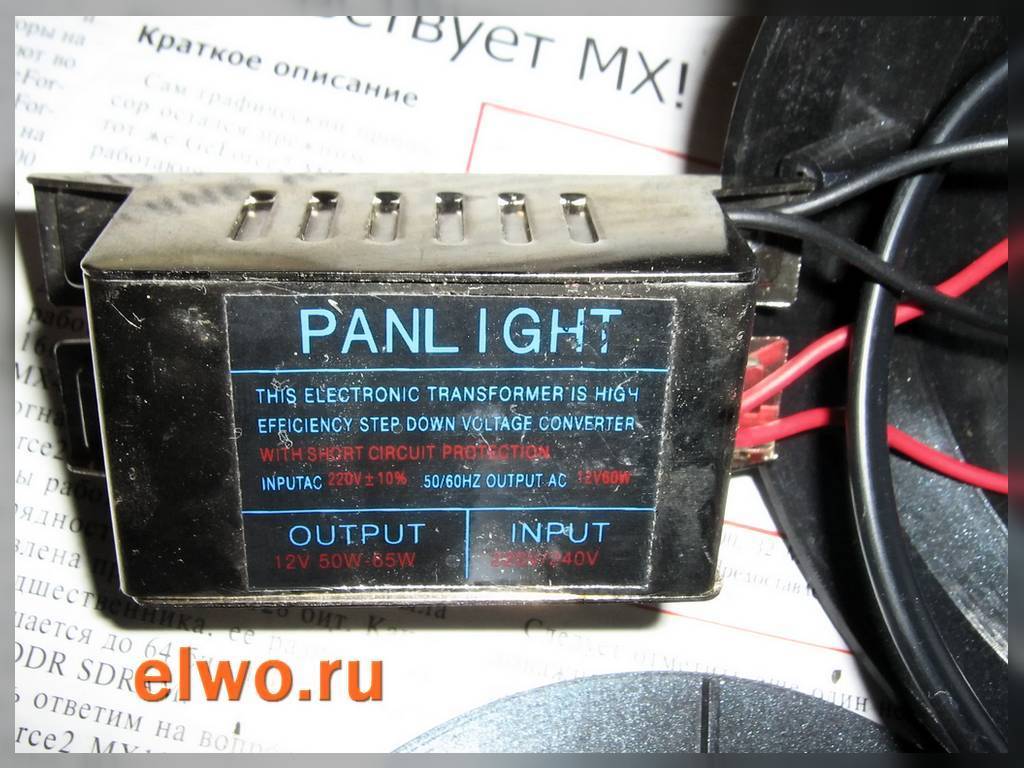

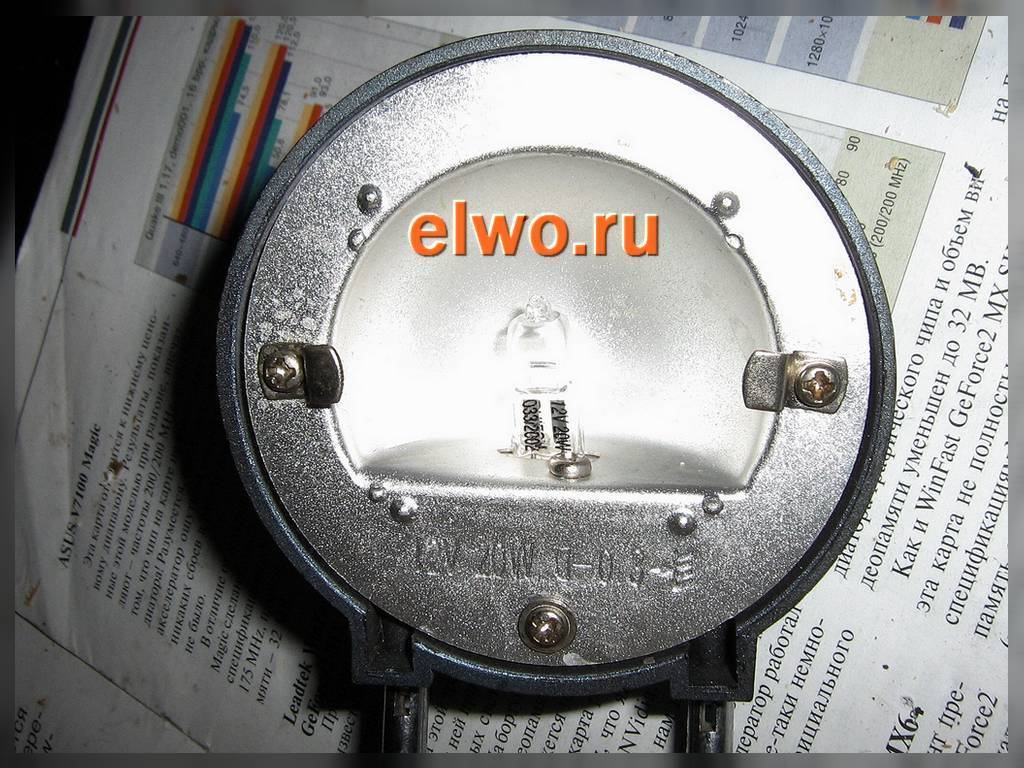

Электронный трансформатор для галогенных ламп 12в схема, get 0902

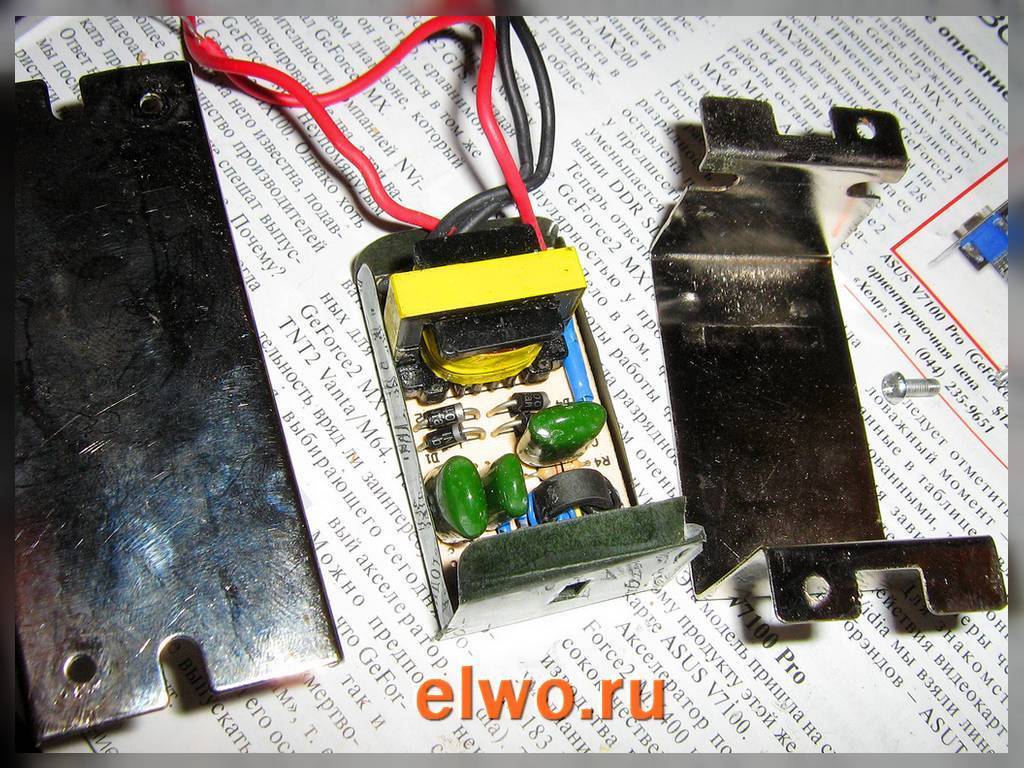

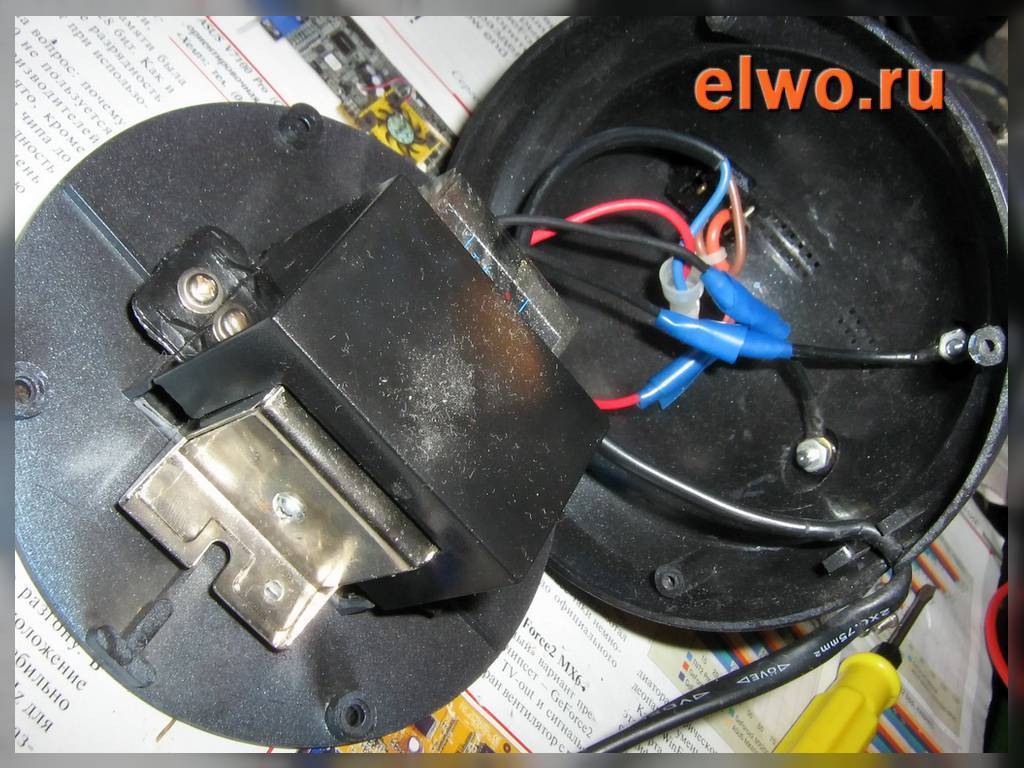

Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника. Принципиальная схема будет такая:

Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.

В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками. Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.

Особенности электронного трансформатора на IR2161:Интеллектуальный драйвер полумоста; Защита от короткого замыкания нагрузки с автоматическим перезапуском ;Защита от токовой перегрузки с автоматическим перезапуском ;Качание рабочей частоты для снижения электромагнитных помех ;Микромощный запуск 150 мкА;Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам ;Компенсация сдвига выходного напряжения увеличивает долговечность ламп;Мягкий запуск, исключающий токовые перегрузки ламп.

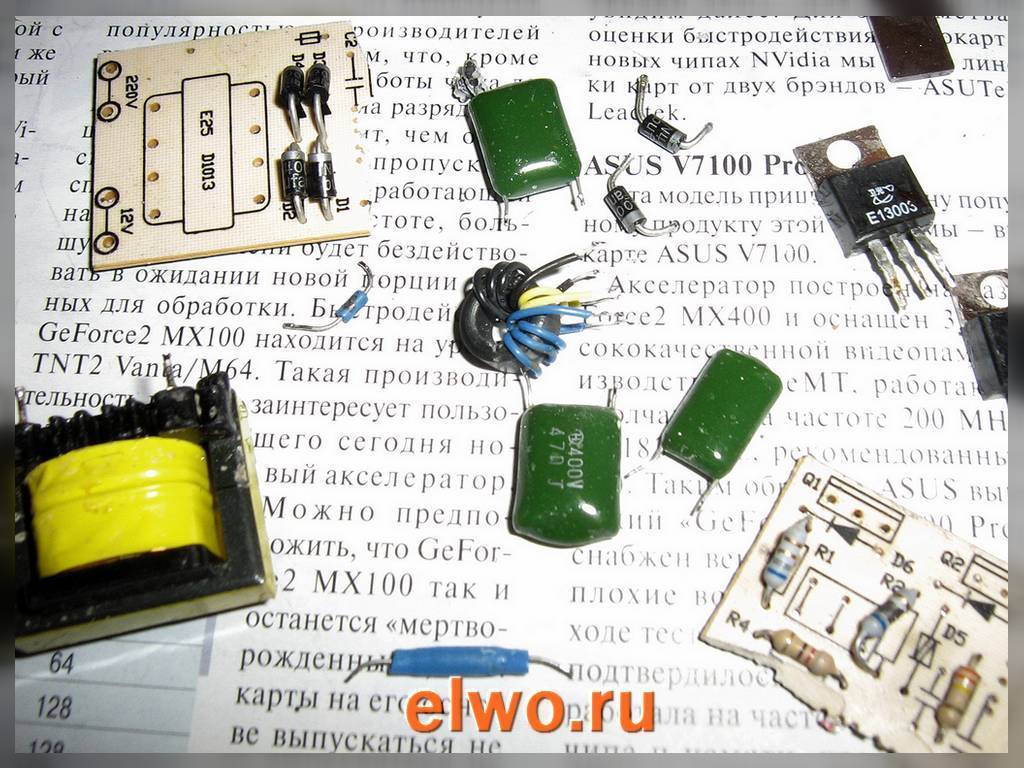

Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц. Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.

Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.

Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ. При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.

Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.

http://go-radio.ru/elektronniy-transformator.htmlhttp://fb.ru/article/239899/shema-elektronnogo-transformatora-dlya-galogennyih-lamp-v-kak-ustroen-elektronnyiy-transformatorhttp://www.radiokot.ru/articles/84/http://master-houses.ru/transformator-dlya-galogennyh-lamp/http://radioskot.ru/publ/bp/skhema_ehlektronnogo_transformatora_dlja_galogennykh_lamp/7-1-0-110

Подключение при помощи обычного трансформатора

Использование обычного трансформатора в комплекте с диодным мостом и сглаживающим пульсации конденсатором является неплохим альтернативным вариантом питания светодиодных приборов. Схема работает в обычном режиме — трансформатор понижает напряжение до нужного значения, диодный мост выпрямляет его, а конденсатор устраняет пульсации, окончательно стабилизируя график.

Однако, у такой схемы есть серьезный недостаток — она не способна ограничивать силу тока. То есть, при последовательном подключении лампочек будет теряться яркость свечения — одно значение напряжения будет делиться на число светодиодных ламп. Если включить их параллельно, напряжение на каждой будет одинаковым, но ток потребления возрастет вдвое.

При подключении важно не перепутать контакты на обмотках трансформатора. Их предварительно прозванивают и отмечают маркером, чтобы не перепутать. Диодный мост либо собирают из отдельных элементов, либо используют готовые полупроводниковые сборки

При этом, важно сразу уточнить, какой тип имеется в наличии, так как существуют полумосты и полноценные сборки. Первые дают низкое напряжение и очень сильные пульсации, поскольку оставляют только колебания одной стороны графика. Вторые более предпочтительны, их график ровнее, а напряжение может быть выше

Диодный мост либо собирают из отдельных элементов, либо используют готовые полупроводниковые сборки

При этом, важно сразу уточнить, какой тип имеется в наличии, так как существуют полумосты и полноценные сборки. Первые дают низкое напряжение и очень сильные пульсации, поскольку оставляют только колебания одной стороны графика

Вторые более предпочтительны, их график ровнее, а напряжение может быть выше.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.

Ошибочные обозначения

Ошибочные включения возникают при несоблюдении правил подключения концов. Это происходит в результате неправильной намотки или неправильном обозначении. В результате при включении устройства в трехфазную сеть, обмотки, включенные встречно, компенсируют магнитные потоки друг у друга, поэтому через них начинает протекать ток, ограниченный лишь активным сопротивлением обмоточного провода, что равносильно короткому замыканию.

Уменьшить вероятность ошибки поможет предварительный расчет напряжений для измерений по методу вольтметра

Полученные данные служат ориентировочными значениями, на которые нужно обращать внимание при проведении последующих измерений
