Обзор погружного насоса “Малыш”: схема агрегата, характеристики, правила эксплуатации

Назначение глубинного вибрационника

Погружные насосы серии «Малыш» выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы «Малыш», благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Насос Малыш – доступный и простой в обслуживании агрегат, позволяющий обеспечить водой дачные участки, в которых отсутствует централизованный водопровод

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач. Он обеспечит:

• бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 — 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
• перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
• транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
• формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
• откачку воды из подвалов во время их затопления паводковыми водами;
• заполнение и слив воды из дачных бассейнов;
• откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что «Малыш» может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Электронасос можно использовать для аварийного откачивания воды из затопленных помещений. Во избежание механических повреждений необходимо под него проложить резиновый лист

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

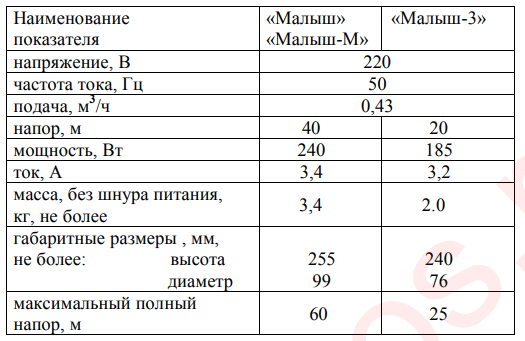

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Монтаж

Монтаж вибрационного насоса своими руками осуществить довольно просто, особенно если под рукой имеется инструкция. Начинают монтаж насоса с определения глубины его погружения. Затем необходимо подобрать гибкий пластиковый или резиновый шланг с внутренним диаметром около 18 миллиметров. Не стоит брать шланги с меньшим диаметром, так как это создаст лишнюю нагрузку на насос. Также подходят для подачи воды металлические или пластмассовые трубы. Но их обязательно присоединяют к насосу посредством шланга, минимальная длина которого должна составлять два метра.

Когда шланг подобран, его необходимо присоединить к выходному патрубку устройства с использованием хомута. При использовании насоса в зимний период необходимо предотвратить замерзание и обеспечить возможность оттока жидкости. Для этого рядом с корпусом насоса в шланге делается маленькое отверстие (примерно 1,5 миллиметра). На лето данное отверстие легко закрывается изолентой. После присоединения шланга необходимо закрепить капроновый шнур на проушинах насоса. Как правило, этот шнур длиной около 10 метров есть в комплекте насоса. В том случае, если есть необходимость увеличить длину, то можно воспользоваться проволокой и присоединить ее к капроновому шнуру. Стоит запомнить, что проволока или металлический трос не крепятся напрямую к устройству, так как это может повредить крепежные отверстия.

Продев трос в заушины, его закрепляют. При этом крепежные узлы должны быть на расстоянии не менее 10 сантиметров от корпуса устройства, чтобы их не засосало внутрь. Обрезанные края обязательно надо оплавить, чтобы трос не расплелся. Перед установкой насоса следует заранее просчитать, каково расстояние от розетки до места водозабора. Только так можно узнать, кабель какой длины необходим, чтобы подключить вибронасос. В комплекте с насосом «Малыш» идет шнур длиной от 6 до 40 метров. Обычно его длина указана в инструкции.

В итоге от насоса должны идти: шланг, капроновый трос и электрический провод. В нескольких местах их соединяют между собой скотчем. Интервал между соединениями должен составлять 1- 2 метра. Первое такое соединение должно располагаться от корпуса насоса на расстоянии не более 20 сантиметров. Когда насос работает, довольно часто бывает вибрация, которая способствует соприкосновению устройства со стенками узкого колодца или обсадной трубы в скважине. В результате корпус повреждается и это может привести к поломке всего устройства. Для предотвращения этого перед погружением насоса на него следует надеть кольцо из резины. Оно будет амортизировать возможные удары и обеспечит дополнительную защиту корпуса.

После того, как все присоединено к насосу, его необходимо опустить в воду и ровно повесить, чтобы не было касания стенок и зазоры со всех сторон по возможности были одинаковые. Наверху колодца необходимо установить планку, к которой будет крепиться подвеска, желательно из эластичного и при этом прочного материала. Такая подвеска позволит снизить вибрацию, которая появляется, когда прибор работает. Подвеску можно сделать из куска резинового шланга или медицинского жгута. С подвеской соединяют верхний конец троса так, чтобы создавалось напряжение.

Электрический провод ложится на планку свободно без каких-либо натяжений. Теперь насос готов к работе. Перед использованием его нет необходимости смазывать или заливать водой. В случае, если устройство имеет 1 класс защиты, то розетка нуждается в заземлении. Включать прибор можно сразу после того, как его погрузили в колодец, скважину или водоем. В случае, если устройство имеет нижний забор воды, то расстояние от корпуса до дна должно составлять до одного метра. Насосы с верхним забором воды можно погружать ниже, но при этом его корпус не должен соприкасаться с дном. Это может привести к повреждению при работе.

Чтобы насос работал дольше, рекомендуется приобрести на него механический фильтр, дабы избежать внутреннего загрязнения устройства. Если внутрь насоса часто будут попадать мелкие частички, то поршень и обратный клапан быстро износятся, а шланг забьется, вызвав критическое повышение давления воды. Чаще всего для вибронасосов применяют в качестве фильтра обычную цилиндрическую прокладку из волокнистого полиэтилена или другого пористого материала.

Модификации насоса и характерные отличия

Вибрационные погружные насосы были изобретены очень давно. В 1891 году русский инженер В. Г. Шухов применил принцип вибрации для насоса. Кстати, примерно такая же система используется в бензонасосе автомобиля.

Впоследствии аргентин Т. Беллок модифицировал схему: сегодня она используется без существенных изменений.

Существует большое разнообразие погружных вибрационных насосов. Но у всех они примерно одинаковое устройство, и принцип их ремонта одинаковый

Итальянцы первыми начали производить такие устройства для бытовых нужд. В СССР в конце 60-х конструкторы московского завода «Динамо» под руководством М.Е. Breitor предприняли собственные разработки. А с 1971 года отечественный вибрационный насос начали производить на предприятиях СССР — загорелся энтузиазм к унификации.

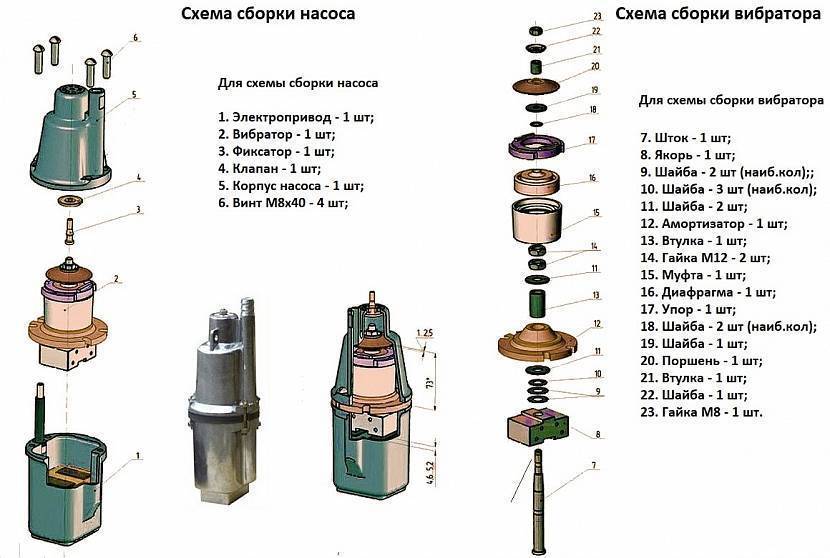

Примерный состав ремкомплекта для помпы Малыш и аналогичных модификаций

Насосы производились в Ереване, Ливнах, Москве, Бавленях и многих других предприятиях. Назвать можно только самые известные бренды: «Малыш», «Нептун», «Струнок», «Сега», «Стрим», «Урожай», «Босна», «Каштан».

Все, по сути, различались по названию и по форме корпуса. И это не всегда так. Это также включает итальянский и китайский дизайн. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации узора. Иногда названия менялись, но суть оставалась прежней. Например, известные ныне «Малыш-М» были чуть раньше «Сегой» и «Стримом». Поэтому поломки «Ручейка» и способы их устранения очень похожи на ближайшего конкурента — «Малыша”.

Если не обращать внимания на путаницу с разными названиями, короче все варианты сводятся к трем-четырем типам погружных насосов:

• «Малыш» — модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но непригодная для работы на дне — может собрать со дна грязь или ил и выйти из строя.
• Вариант «Малыш-М» в верхнем водозаборе. Чуть послабее, но грязь снизу не собирает. Реже выходит из строя из-за перегрева — просто, даже если уровень воды падает и всасывание прекращается, корпус снова остывает — он остается погруженным.
• «Малыш-К» — модель с нижним водозабором, но с тепловым реле и трехжильным заземленным кабелем. Наличие теплового реле положительно сказывается на долговечности и надежности, но увеличивает его стоимость. Ранее это изменение экспортировалось исключительно.
• «Малыш-3» — компактная модель диаметром 80 мм для узких колодцев.

В любом случае вибрационные насосы ценятся за компактность, дешевизну и простоту. Кроме того, они довольно устойчивы к гидроударам, возникающим, например, при перекрытии подачи воды. Хотя и здесь увлекаться не стоит, но такая частая практика все же разрушает помпу.

Насосы одной модели также могут немного отличаться — например, полировка корпуса или порошковая окраска. Но их части обычно взаимозаменяемы

Монтаж станции с насосом погружного типа «Малыш»

Подготовка комплектующих

Перед тем, как подключить насос Малыш к насосной станции, необходимо подготовить следующий набор комплектующих:

• Насос «Малыш».
• Шланг. Для подъема воды, необходимо приобрести шланг с армированной оплеткой, способный выдерживать давление до 6-8 атмосфер. Длины должно хватать под подключение к гидравлическому аккумулятору, дому и точке разбора воды.
• Чтобы избежать контакта механизма с мелкими частичками мусора, встречающимися в воде, рекомендуется установка фильтра грубой очистки.
• Гидравлический аккумулятор.
• Исключить проблему помпажа поможет установленный перед гидроаккумулятором обратный клапан на ¾ дюйма.
• Манометр. Определяющий рабочее давление до 6 атмосфер.
• Реле давления.
• Штуцер имеющий 5 сосков подключения.
• Хомуты для крепления шлангов. Уплотнительные прокладки и пакля.

Эти материалы и оборудование помогут собрать насосную станцию из Малыша своими руками.

Комплектация для сборки насосной станции на примере скважинного насоса

Специфика установки

• При установке в узкую скважину нужно учитывать тот факт, что во время работы, прибор вибрирует и потому не исключено соприкосновение со стенками колодца, если он слишком заужен. Такая непредусмотрительность приведет к повреждениям корпуса.
• Выходом из сложившейся ситуации послужит предохранительное резиновое кольцо. При запуске двигателя, оно сможет амортизировать вибрационные удары и смягчать их действие.
• Спуская насос в колодец, найдите положение, в котором устройство будет находится в подвешенном положении, не касаясь дна и стенок. В верхней части скважины монтируется планка. К ней крепится канат, изготовленный из эластичного и прочного материала, который способен снизить вибрации исходящие от работающего устройства.
• Для удерживающего каната, рекомендуется выбирать медицинский жгут или резиновый шланг. Соединив его с верхней планкой, прибор опускается на необходимый уровень. Тем самым создается хорошее натяжение. При этом, нужно отслеживать длину электрического провода. Он должен находиться в свободном, не натянутом состоянии.

Сборка крепления перед спуском насоса

Только что приобретенное устройство сразу же готово к эксплуатации, и не нуждается в предварительном обслуживании – смазке и обработке водой. Как только оно будет опущено и закреплено на нужном уровне, его можно запускать.

Внимание! Первый класс защиты, указывает на необходимость заземления электрической цепи для правильной работы насоса «Малыш»

• Идеальным положением прибора в подвешенном состоянии считается 1 метр над уровнем дна. Это касается лишь погружного насоса с нижним забором воды. Верхнее всасывание дает возможность погружать насос значительно ниже. Но, что в первом, что во втором случае, нельзя допускать соприкосновение дна с корпусом, чтобы избежать поломок.
• В случае если откачка воды производится из подвальных помещений с небольшим количеством воды или неглубоких водоемов, то насос ложится на дно боковой частью корпуса, но под него подкладывают резиновую подстилку.

Что делать если затопило подвал

Принцип устройства и базовый ремонт

Устройство насоса Малыш основано на свойствах электромагнитных колебаний, которые передаются клапану-поплавку, вынуждающему колебаться мембрану и тем самым проталкивать воду. С помощью автоматического устройства обеспечивается контроль работы двигателя, который отключается при перегреве, а также после перекачки всего объема воды.

Модели насосов могут различаться по расположению всасывающих отверстий. или после перекачки всей воды. Предпочтительнее приобретать насос Малыш с верхним забором, так как в данном оборудовании электродвигатель находится снизу, а потому лучше охлаждается. Всасывающее отверстие, расположенное сверху, не захватывает со дна водозабора илистые отложение и иные примеси. Такое оборудование может работать без проблем в погруженном состоянии на протяжении длительного времени при уровне воды, находящемся ниже всасывающих отверстий.

Подобную ситуацию не перенесут модели с нижним забором воды. Поэтому за их работой необходимо следить, не оставляя на долгое время включенное оборудование без внимания. При покупке желательно выбирать модели с термозащитой, не допускающей перегрева двигателя. Проводить ремонт насоса Малыш своими руками можно в случае замены прохудившихся клапанов и при других незначительных поломках. К помощи специалистов необходимо прибегать в том случае, если у изделия не истек срок гарантии, а также при замене перегоревшего двигателя.

Погружной насос Малыш с верхним забором воды и с термозащитой

Предотвратить поломку приобретенного насосного оборудования позволяет правильно подобранная мощность, бережная эксплуатация и соблюдение рекомендаций, данных производителем.

Покупатели, внимательно относящиеся к эксплуатации насоса, довольны его работой и дают самые положительные отзывы. Подобрать подходящую модель насоса можно с помощью специалистов, которые помогут провести его установку и подключение.

Многим владельцам дачных и частных хозяйств, не подключенных к централизованному водоснабжению, не понаслышке знакома проблема снабжения водой своего дома и приусадебного участка.

Частично решить ее поможет погружной насос “Малыш”, который хоть и не является мощным устройством, способным прокачать воду из артезианских скважин, но вполне справится с подачей воды из колодцев, неглубоких скважин и открытых водоемов.

Тем, кто только собирается обустроить автономное водоснабжение, а также пользователям насосного оборудования будет полезно узнать об устройстве, принципе работы и правилах эксплуатации агрегата. Мы опишем подробно, как установить “Малыша” в скважину и обеспечить его бесперебойную работу.

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Применение фильтра не только продлит срок эксплуатации агрегата, но также обеспечит поступление более качественной, очищенной от любых примесей воды.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

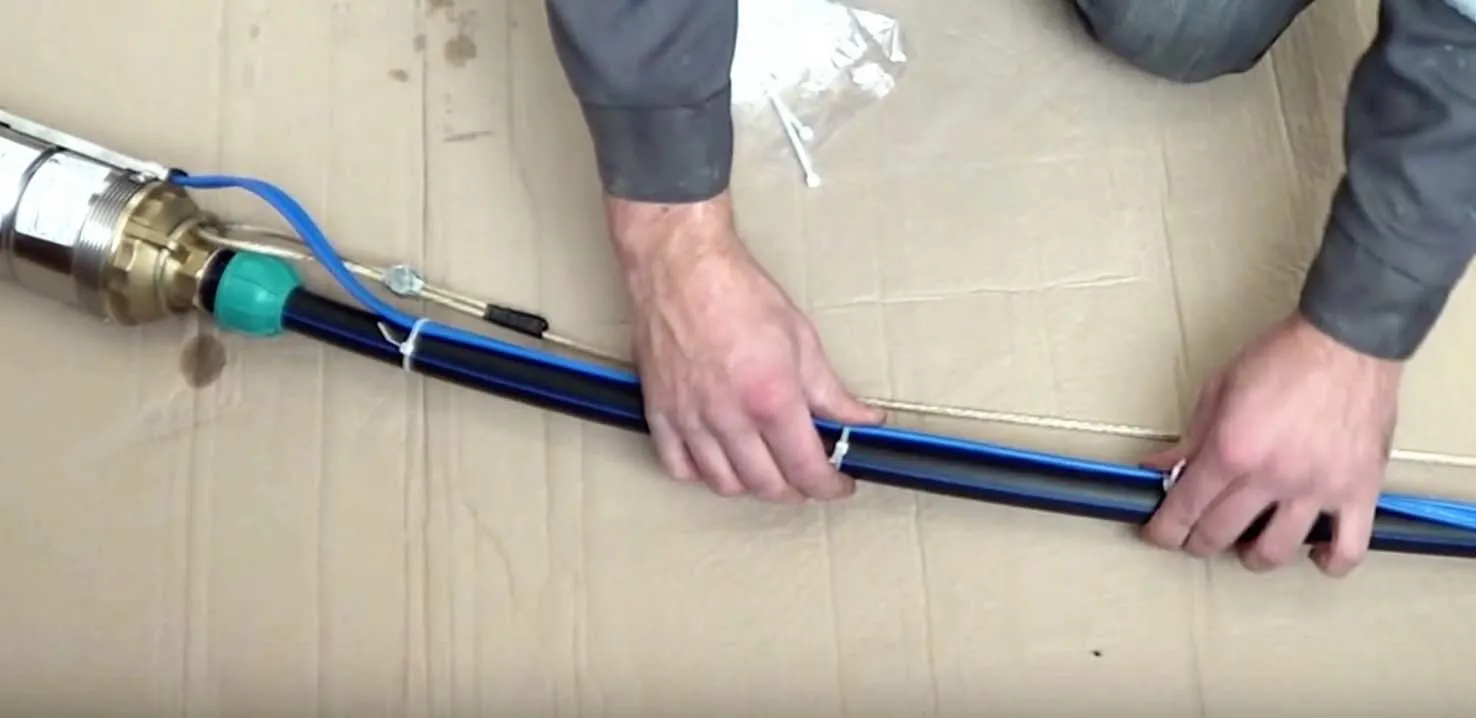

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Подключение гидроаккумулятора

Автоматика для глубинного насоса позволит продлить срок эксплуатации оборудования. В гидроаккумуляторе накапливается запас воды, а при включении сантехнического изделия жидкость расходуется из бака, только после достижения критического уровня воды включается сам насос. Одноразовое подключение оборудования способно удовлетворить потребности пользователей, а после вновь наполнить емкость. При использовании гидроаккумулятора вы снизите периодичность включения оборудования, что приведет к увеличению периода использования. Автоматика для глубинного насоса уменьшает число перепадов давления из-за применения нескольких кранов одновременно. Такой подход позволит предохранить систему от которые случаются при включении устройства. Гидроаккумулятор невозможно будет монтировать без реле давления, оно срабатывает при достижении минимального уровня воды в емкости. Ремонт глубинных насосов возникает необходимость производить гораздо реже с данным дополнением. Установить насос в скважину или колодец достаточно просто. В качестве основного условия при этом выступает правильный подбор оборудования и заблаговременная подготовка дополнительных материалов, а именно обратного клапана, соединительных и дополнительных электропроводов.

Глубинный насос для колодца должен быть не только правильно подобран и установлен, но и использован по правилам, которые прописаны производителем. До выбора и покупки данного агрегата нужно получить сведения о напряжении электропитания

Это важно при выборе импортных моделей. Все, что приходит из-за рубежа, соответствует промышленным нормам страны-производителя

Таким образом, для немецких насосов допустимое отклонение в напряжении электросети составляет от +6 до -10 %. Это правило необходимо учесть, даже несмотря на тот случай, когда в системе оборудования имеется встроенный функционал защиты. Скачки напряжения будут негативно сказываться на ресурсе работы двигателя. В этом случае необходимо предусмотреть наличие регулируемой защиты по напряжению в шкафу управления для трехфазных насосов. Это верно для неполноценных режимов работы. Выбирая глубинный насос для колодца, вы должны помнить о том, что 85 % поломок происходит по причине выхода из строя электрической части оборудования. В качестве главной причины выступает обмоток статора. К этому может привести гидравлическая перегрузка. Таких неприятных моментов можно избежать, если установить токовую защиту.

Если же бытовой глубинный использовать при ненадлежащих условиях, то можно столкнуться с необходимостью трат на подъем насоса и его ремонт. Цена будет эквивалентна стоимости двигателя. Придется заплатить за повторное опускание оборудования, а также ввод его в эксплуатацию. Как показывает практика, конечная сумма может оказаться больше стоимости нового агрегата.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется. Еще вариант защитных колец Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто: Поплавковый датчик уровня воды

• когда он поднят вверх, контакты замкнуты, питание подается;
• когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
• вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

• Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
• Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
• При эксплуатации с гидроаккумулятором выставить минимальное давление.
• Установить защиту от сухого хода.
• Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

https://youtube.com/watch?v=z13bUEX9eQo

https://youtube.com/watch?v=YP-Q8AG22M8

Источник статьи: http://stroychik.ru/vodosnabzhenie/pogruzhnoj-nasos-malysh

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?

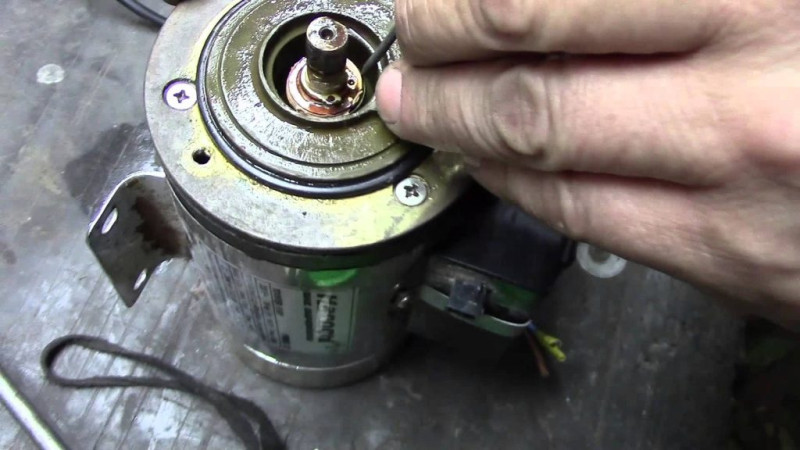

Регулировка зазоров

Для стабильной работы агрегата важно, чтобы рабочие расстояния между частями электропривода были установлены и отрегулированы правильно. Инструменты для ремонта насосов можно приобрести в строительном магазине

Инструменты для ремонта насосов можно приобрести в строительном магазине

Это важно, потому что:

• Более низкое напряжение может снизить мощность прибора;
• Небольшие напряжения повлияют на агрегат, и оборудование может выйти из строя;
• Более высокое напряжение может привести к сгоранию двигателя насоса.

Зазор между сердечником и якорем по заводским параметрам должен составлять около 0,5 см. Если зазор изменен, его нужно отрегулировать. Проще отдать прибор специалисту, но можно произвести настройку самостоятельно.

Для регулировки расстояний необходимо снять или добавить шайбы под резиновый поршень или якорь. Если вы не можете точно установить правильный размер, лучше всего отнести устройство в сервисный центр. Дальнейшие шайбы увеличивают распространенность, а уменьшение их ослабляет. Если люфт в электроприводе меньше или больше нормального, это может привести к повреждению.

Погружной насос «Малыш» — лучший выбор для подачи воды в дом или дачу. Как и вся техника, такие устройства подвержены выходу из строя, особенно если учесть, что они постоянно находятся в воде. Отремонтировать прибор своими руками вполне реально. При покупке устройства нужно соблюдать инструкцию, так как его схема будет очень важна при ремонте. Правильное использование и профилактические проверки устройства помогут снизить риск поломок или вовсе избежать их.

Использование и правила эксплуатации устройства

Дополнительным преимуществом покупки этого насосного оборудования заключается в наличии подробной инструкции на русском языке, в которой говорится о том, как правильно монтировать систему и пользоваться устройством. Перечень главных правил эксплуатации выглядит так:

1. Погружные насосы для колодцев боятся скачков напряжения. Но если есть стабилизатор, проблема полностью решается.
2. Пока оборудование включено, вода должна циркулировать, и шаровый кран перекрывать нельзя.
3. Максимальная продолжительность работы – 12 часов. После этого прибор нужно отключить, и дать остыть.
4. Каждый 2 часа насос отключают от сети на 15 минут, чтобы исключить перегрев. Температура жидкости при этом может доходить до +35 градусов.

Если напор снизился, нужно обесточить систему, достать насос на поверхность, и дать ему остынуть. Затем удаляются все загрязнения, которые мешают нормальному притоку воды. При необходимости прибор можно разобрать. Процедура подробно расписана в инструкции по ремонту и эксплуатации, идущей в комплекте поставки.
